Wartung und Pflege
74

Fahrzeugänderungen, die nicht von
Yamaha freigegeben wurden, könnten
zu Leistungs- oder Sicherheitseinbußen
sowie übermäßigen Geräusch- und Ab-
gasemissionen führen. Bevor Änderun-
gen vorgenommen werden, einen
Yamaha-Händler zu Rate ziehen.

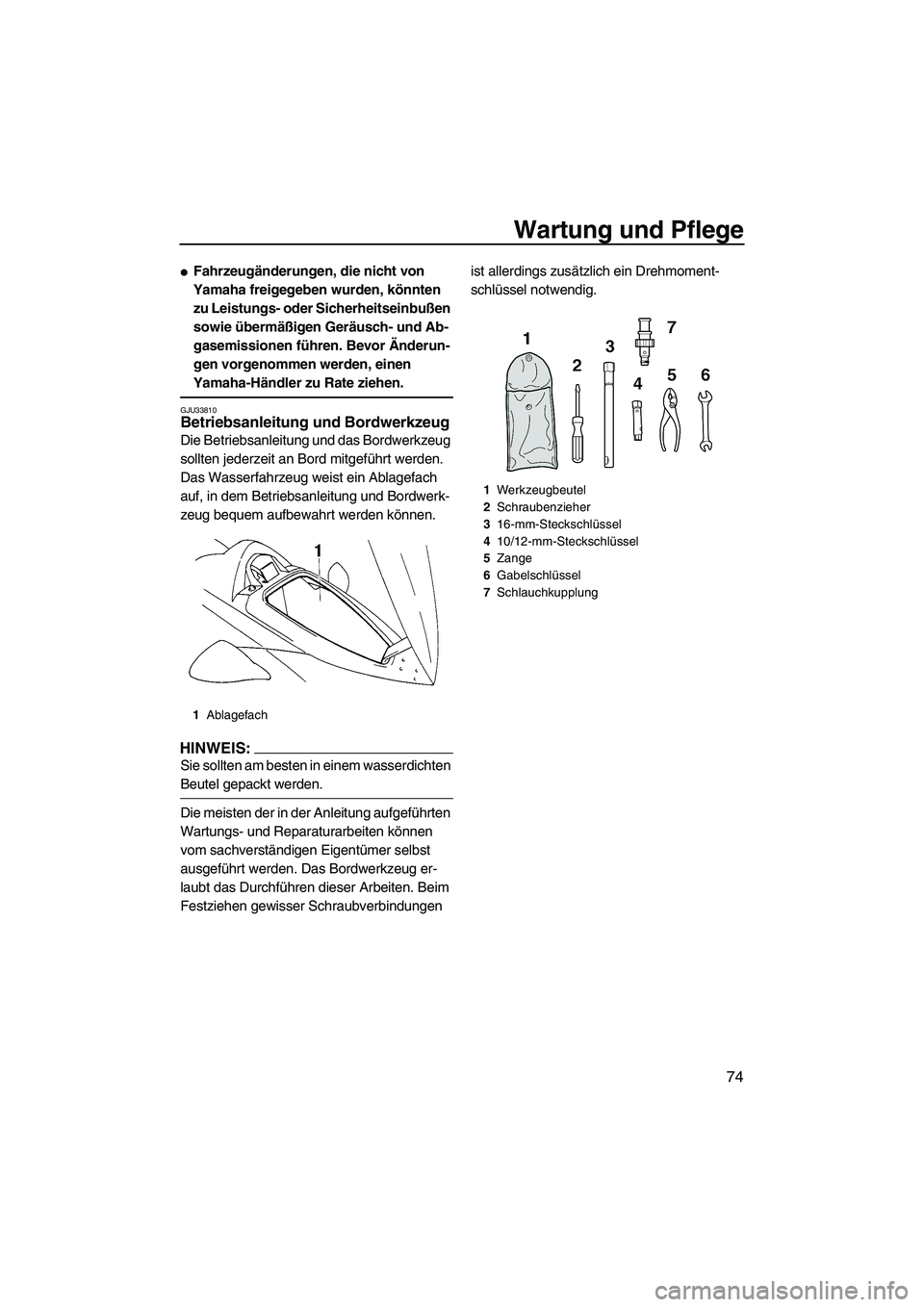

GJU33810Betriebsanleitung und Bordwerkzeug
Die Betriebsanleitung und das Bordwerkzeug
sollten jederzeit an Bord mitgeführt werden.
Das Wasserfahrzeug weist ein Ablagefach
auf, in dem Betriebsanleitung und Bordwerk-
zeug bequem aufbewahrt werden können.
HINWEIS:
Sie sollten am besten in einem wasserdichten
Beutel gepackt werden.
Die meisten der in der Anleitung aufgeführten
Wartungs- und Reparaturarbeiten können
vom sachverständigen Eigentümer selbst
ausgeführt werden. Das Bordwerkzeug er-
laubt das Durchführen dieser Arbeiten. Beim
Festziehen gewisser Schraubverbindungen ist allerdings zusätzlich ein Drehmoment-
schlüssel notwendig.
1Ablagefach
1Werkzeugbeutel
2Schraubenzieher
316-mm-Steckschlüssel
410/12-mm-Steckschlüssel
5Zange
6Gabelschlüssel
7Schlauchkupplung
UF1K72G0.book Page 74 Thursday, August 3, 2006 10:08 AM

Wartung und Pflege
75

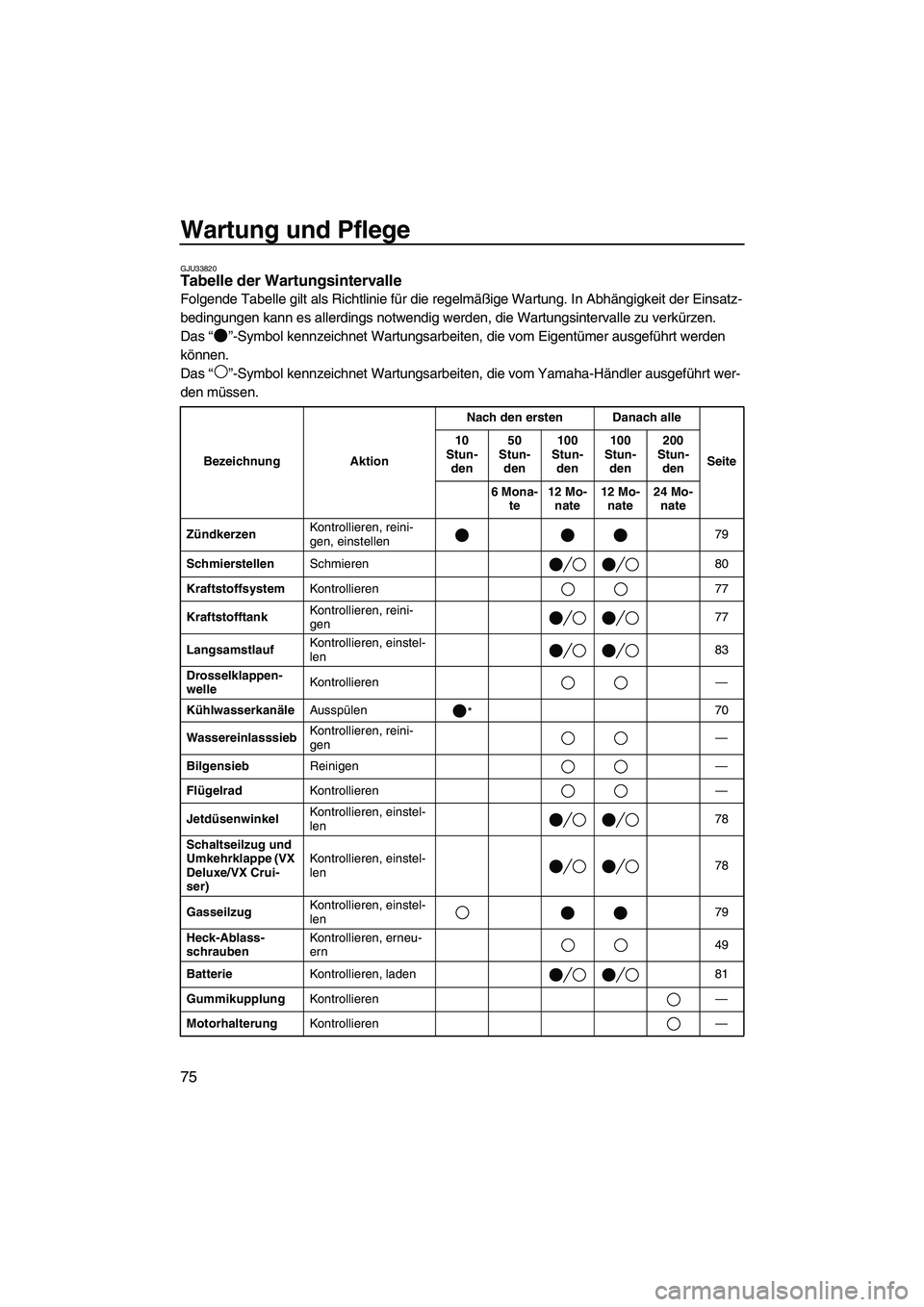

GJU33820Tabelle der Wartungsintervalle
Folgende Tabelle gilt als Richtlinie für die regelmäßige Wartung. In Abhängigkeit der Einsatz-
bedingungen kann es allerdings notwendig werden, die Wartungsintervalle zu verkürzen.
Das “”-Symbol kennzeichnet Wartungsarbeiten, die vom Eigentümer ausgeführt werden
können.
Das “”-Symbol kennzeichnet Wartungsarbeiten, die vom Yamaha-Händler ausgeführt wer-
den müssen.
Bezeichnung AktionNach den ersten Danach alle
Seite 10
Stun-
den50
Stun-
den100
Stun-
den100
Stun-
den200
Stun-
den
6 Mona-
te12 Mo-
nate12 Mo-
nate24 Mo-
nate
ZündkerzenKontrollieren, reini-
gen, einstellen79
SchmierstellenSchmieren 80
KraftstoffsystemKontrollieren 77
KraftstofftankKontrollieren, reini-
gen77
LangsamstlaufKontrollieren, einstel-
len83
Drosselklappen-
welleKontrollieren—
KühlwasserkanäleAusspülen
*70
WassereinlasssiebKontrollieren, reini-
gen—
BilgensiebReinigen—
FlügelradKontrollieren—
JetdüsenwinkelKontrollieren, einstel-
len78
Schaltseilzug und
Umkehrklappe (VX
Deluxe/VX Crui-
ser)Kontrollieren, einstel-
len78
GasseilzugKontrollieren, einstel-
len79
Heck-Ablass-
schraubenKontrollieren, erneu-
ern49
BatterieKontrollieren, laden 81
GummikupplungKontrollieren—
MotorhalterungKontrollieren—
UF1K72G0.book Page 75 Thursday, August 3, 2006 10:08 AM

Wartung und Pflege
76

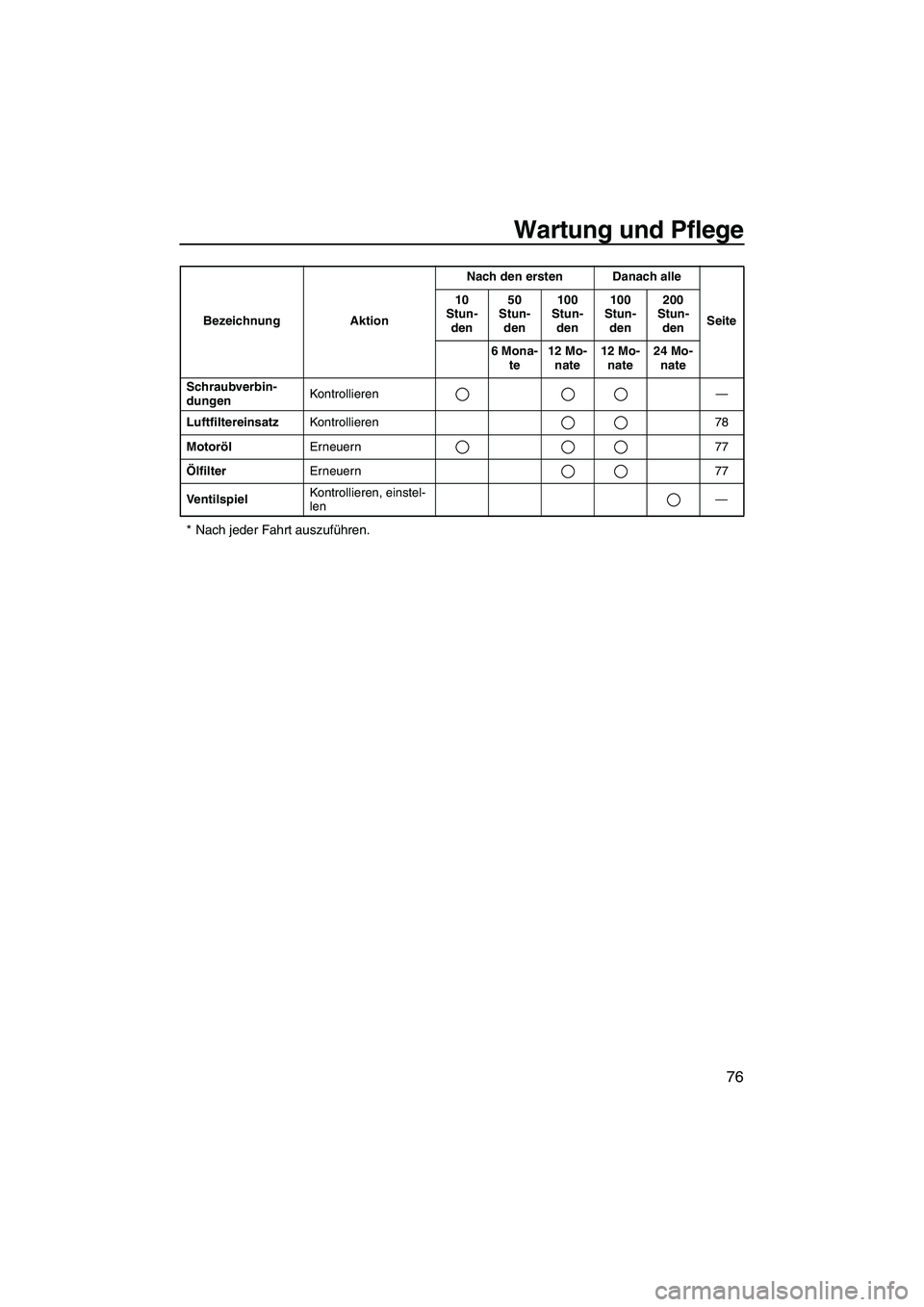

* Nach jeder Fahrt auszuführen.
Schraubverbin-
dungenKontrollieren—
LuftfiltereinsatzKontrollieren 78
MotorölErneuern 77
ÖlfilterErneuern 77
VentilspielKontrollieren, einstel-
len— Bezeichnung AktionNach den ersten Danach alle
Seite 10
Stun-
den50
Stun-
den100
Stun-
den100
Stun-
den200
Stun-
den
6 Mona-
te12 Mo-
nate12 Mo-
nate24 Mo-
nate
UF1K72G0.book Page 76 Thursday, August 3, 2006 10:08 AM

Wartung und Pflege
77
GJU34210Kraftstoffsystem kontrollieren
WARNUNG
GWJ00380
Benzin ist leicht entflammbar und explo-
siv. Undichtigkeiten der Kraftstoffleitung
sind zu ermitteln und beheben, um Feuer-
und Explosionsgefahren zu vermeiden.
Ein Brand oder eine Explosion könnte
ernsthafte Verletzungen oder den Tod her-
beiführen. Den Motor ausschalten. Nicht
rauchen. Ein Verschütten des Kraftstoffs
vermeiden.
Die Kraftstoffleitungen stehen unter
Druck.
Falls eine Kraftstoffleitung gelöst wird,
könnte Kraftstoff herausspritzen und Ver-
letzungen oder eine Brand verursachen.
Den Motor nicht mit einer gelösten Kraft-
stoffleitung betreiben.
Das Kraftstoffsystem auf Lecks, Risse und
Defekte untersuchen. Bei Problemen einen
Yamaha-Händler zu Rate ziehen.
Kontrollieren:

Kraftstofftank-Deckel und -dichtung auf Be-
schädigung

Kraftstoff im Tank auf Wasser und Schmutz

Kraftstofftank auf Schäden, Risse und
Lecks

Kraftstoffschläuche und Anschlüsse auf
Schäden, Risse und Lecks

Entlüftungskanäle auf LecksGJU34230Kraftstofftank
Den Kraftstofftank auf Lecks und Wasser-
rückstände untersuchen. Falls Wasser im
Kraftstofftank vorliegt oder der Kraftstofftank gereinigt werden muss, das Wasserfahrzeug
von einem Yamaha-Händler warten lassen.
GJU34290Motoröl und Ölfilter
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG:
GCJ00180

Den Motor nicht mit zu viel oder zu we-
nig Öl im Öltank betreiben. Es könnte
entweder Öl herausspritzen oder der
Motor beschädigt werden.

Das Motoröl muss nach den ersten 10
Betriebsstunden und danach alle 100
Betriebsstunden bzw. zu Beginn der
Saison gewechselt werden, um einem
frühzeitigen Verschleiß des Motors vor-
zubeugen.
Der Ölfilter sollte alle Jahre oder 100 Be-
triebsstunden erneuert werden. Den Öl-
filter ggf. von einem Yamaha-Händler er-
neuern lassen.
Das Motoröl sollte von einem Yamaha-Händ-
ler gewechselt werden. Wer den Ölwechsel
eigenhändig ausführen möchte, sollte zuvor
einen Yamaha-Händler zu Rate ziehen.
1Kraftstofftank
UF1K72G0.book Page 77 Thursday, August 3, 2006 10:08 AM

Wartung und Pflege
78

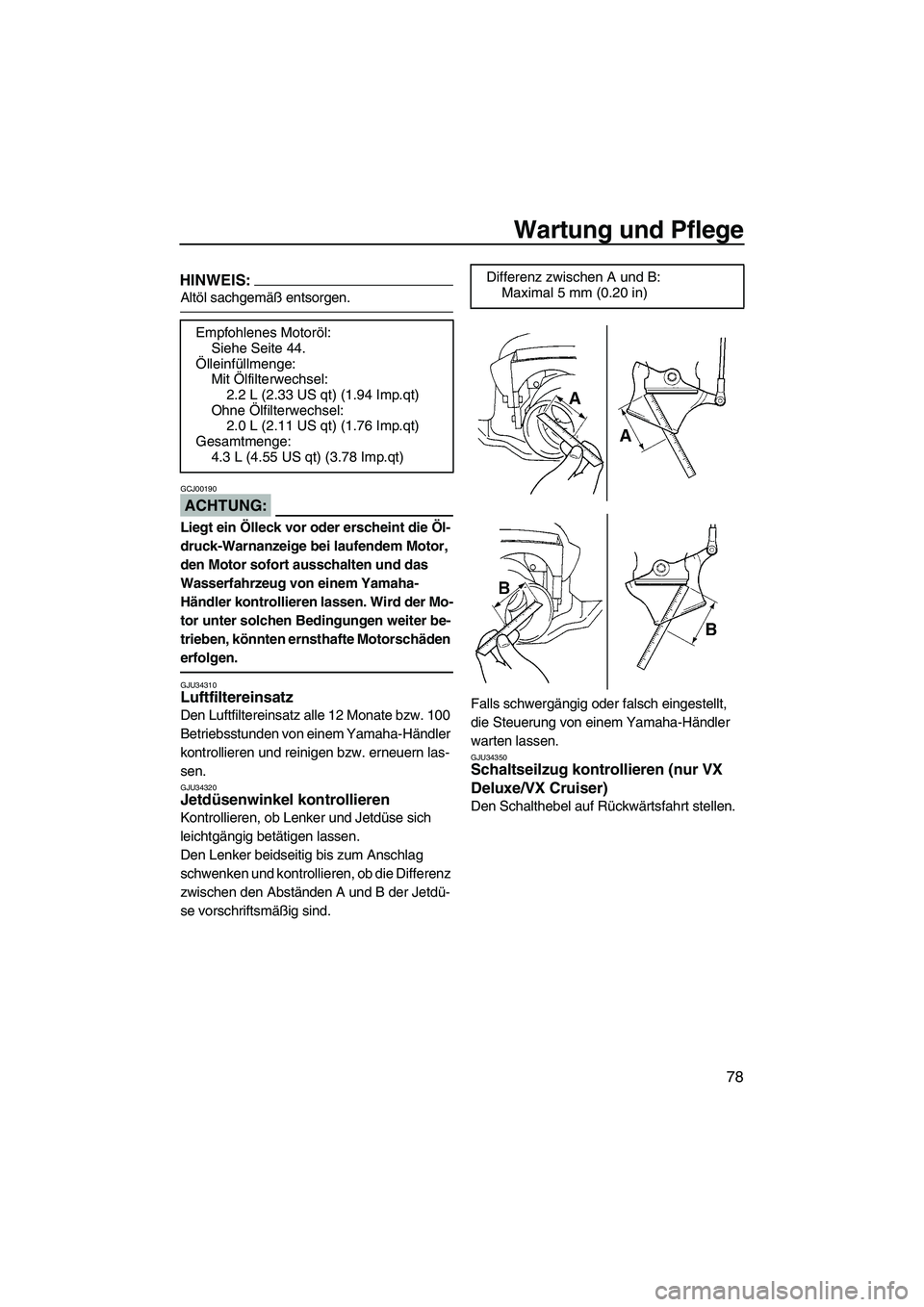

HINWEIS:
Altöl sachgemäß entsorgen.
ACHTUNG:
GCJ00190
Liegt ein Ölleck vor oder erscheint die Öl-
druck-Warnanzeige bei laufendem Motor,
den Motor sofort ausschalten und das
Wasserfahrzeug von einem Yamaha-
Händler kontrollieren lassen. Wird der Mo-
tor unter solchen Bedingungen weiter be-
trieben, könnten ernsthafte Motorschäden
erfolgen.
GJU34310Luftfiltereinsatz
Den Luftfiltereinsatz alle 12 Monate bzw. 100
Betriebsstunden von einem Yamaha-Händler
kontrollieren und reinigen bzw. erneuern las-
sen.
GJU34320Jetdüsenwinkel kontrollieren
Kontrollieren, ob Lenker und Jetdüse sich
leichtgängig betätigen lassen.
Den Lenker beidseitig bis zum Anschlag
schwenken und kontrollieren, ob die Differenz
zwischen den Abständen A und B der Jetdü-
se vorschriftsmäßig sind.Falls schwergängig oder falsch eingestellt,
die Steuerung von einem Yamaha-Händler
warten lassen.
GJU34350Schaltseilzug kontrollieren (nur VX
Deluxe/VX Cruiser)
Den Schalthebel auf Rückwärtsfahrt stellen. Empfohlenes Motoröl:
Siehe Seite 44.
Ölleinfüllmenge:
Mit Ölfilterwechsel:
2.2 L (2.33 US qt) (1.94 Imp.qt)
Ohne Ölfilterwechsel:
2.0 L (2.11 US qt) (1.76 Imp.qt)
Gesamtmenge:
4.3 L (4.55 US qt) (3.78 Imp.qt)
Differenz zwischen A und B:
Maximal 5 mm (0.20 in)
UF1K72G0.book Page 78 Thursday, August 3, 2006 10:08 AM

Wartung und Pflege
79
Sicherstellen, dass die Umkehrklappe den
Anschlag berührt.
Falls die Umkehrklappe den Anschlag nicht
berührt, diese von einem Yamaha-Händler
warten lassen.
GJU34360Gasseilzug kontrollieren und
einstellen
Kontrollieren, ob der Gasseilzug sich leicht-
gängig zurückbewegt und das Gashebelspiel
vorschriftsmäßig ist.
(1) Den Gashebel betätigen und loslassen.
Falls der Gashebel nicht leichtgängig zu-
rückkehrt, diesen von einem Yamaha-
Händler warten lassen.
(2) Das Spiel einstellen; dazu die Kontermut-
ter lockern und den Einsteller verdrehen.
GJU34391Zündkerzen reinigen und
Elektrodenabstand einstellen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu kontrollieren. Der
Zustand der Zündkerze gibt Aufschluss über
den Zustand des Motors. Wenn zum Beispiel
eine Zündkerze eine deutlich unterschiedli-
che Farbe aufweist, könnte ein Problem im
Motor vorliegen. Der Eigentümer sollte nicht
versuchen, Probleme selbst zu diagnostizie-
ren. Das Wasserfahrzeug von einem
Yamaha-Händler warten lassen.
Da die Zündkerzen unter der ständigen Ein-
wirkung von Hitze und Ölkohleablagerungen
rasch verschleißen, sollten sie regelmäßig
demontiert und kontrolliert werden. Falls die
Elektroden zu stark abgebrannt oder übermä-
ßig mit Ablagerungen bedeckt sind, sollte die
Zündkerze durch eine neue, vorschriftsmäßi-
ge Zündkerze erneuert werden.
Zündkerze demontieren:
(1) Die Sitzbank demontieren. (Für nähere
Angaben zum Demontieren und Montie-
ren der Sitzbank siehe Seite 27.)
(2) Den Zündkerzenstecker lösen.
ACHTUNG:
GCJ00210
Keine Werkzeuge zum Aus- oder Einbau
der Zündkerzenstecker verwenden, an-
dernfalls könnte der Zündspulenstecker
beschädigt werden. Es kann vorkommen,
dass der Zündkerzenstecker im Bereich
der Gummidichtung festsitzt. Zum Abneh-
men bzw. Anbringen des Zündkerzenste-
ckers sollte dieser beim Herausziehen
1Anschlag
1Kontermutter
2Einsteller
3Gashebelspiel
Gashebelspiel:
4.0–7.0 mm (0.16–0.28 in)
Empfohlene Zündkerze:
CR9EB
UF1K72G0.book Page 79 Thursday, August 3, 2006 10:08 AM

Wartung und Pflege
80

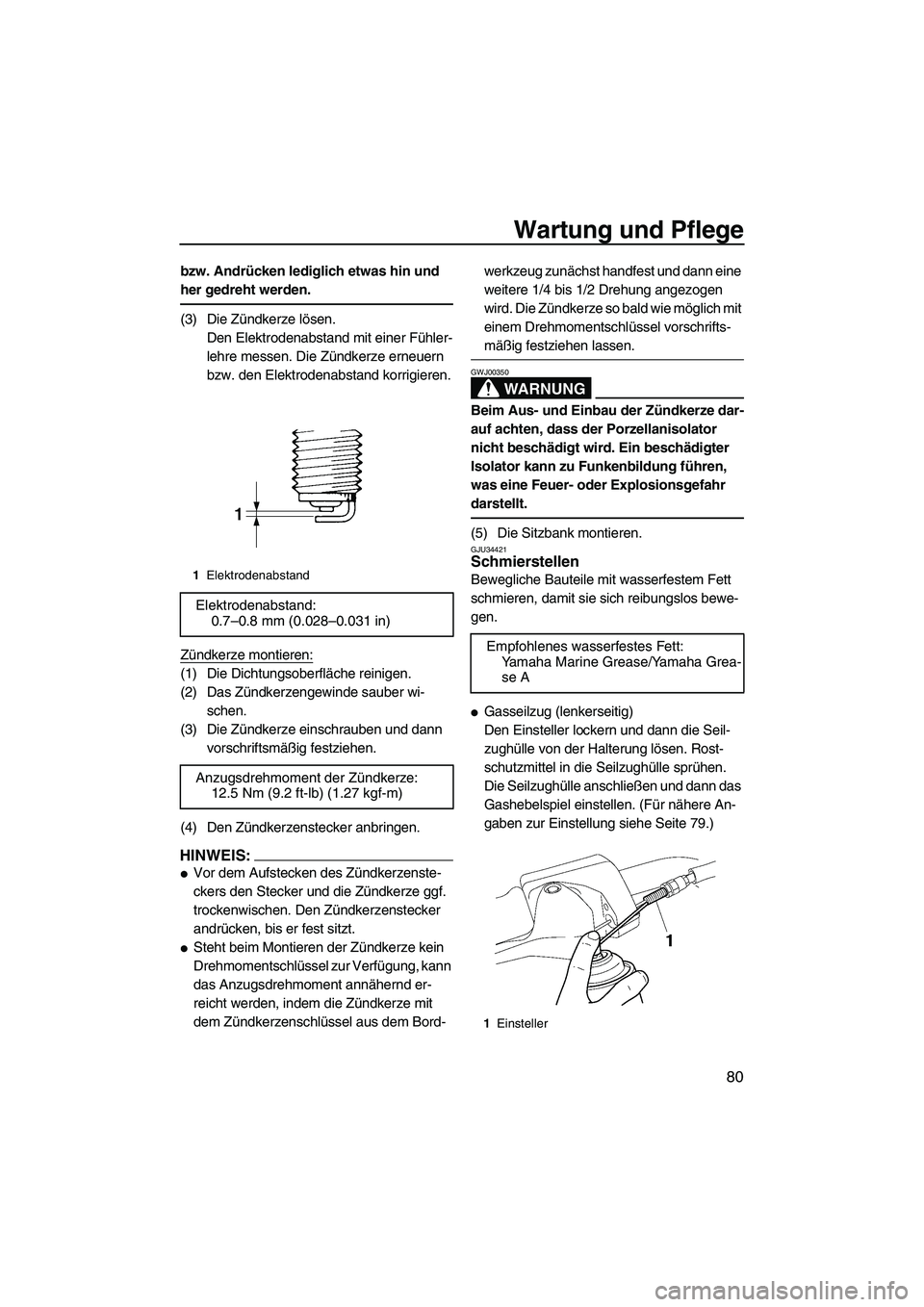

bzw. Andrücken lediglich etwas hin und
her gedreht werden.
(3) Die Zündkerze lösen.
Den Elektrodenabstand mit einer Fühler-
lehre messen. Die Zündkerze erneuern
bzw. den Elektrodenabstand korrigieren.
Zündkerze montieren:
(1) Die Dichtungsoberfläche reinigen.
(2) Das Zündkerzengewinde sauber wi-
schen.
(3) Die Zündkerze einschrauben und dann
vorschriftsmäßig festziehen.
(4) Den Zündkerzenstecker anbringen.
HINWEIS:

Vor dem Aufstecken des Zündkerzenste-
ckers den Stecker und die Zündkerze ggf.
trockenwischen. Den Zündkerzenstecker
andrücken, bis er fest sitzt.

Steht beim Montieren der Zündkerze kein
Drehmomentschlüssel zur Verfügung, kann
das Anzugsdrehmoment annähernd er-
reicht werden, indem die Zündkerze mit
dem Zündkerzenschlüssel aus dem Bord-werkzeug zunächst handfest und dann eine
weitere 1/4 bis 1/2 Drehung angezogen
wird. Die Zündkerze so bald wie möglich mit
einem Drehmomentschlüssel vorschrifts-
mäßig festziehen lassen.
WARNUNG
GWJ00350
Beim Aus- und Einbau der Zündkerze dar-
auf achten, dass der Porzellanisolator
nicht beschädigt wird. Ein beschädigter
Isolator kann zu Funkenbildung führen,
was eine Feuer- oder Explosionsgefahr
darstellt.
(5) Die Sitzbank montieren.GJU34421Schmierstellen
Bewegliche Bauteile mit wasserfestem Fett
schmieren, damit sie sich reibungslos bewe-
gen.

Gasseilzug (lenkerseitig)
Den Einsteller lockern und dann die Seil-
zughülle von der Halterung lösen. Rost-
schutzmittel in die Seilzughülle sprühen.
Die Seilzughülle anschließen und dann das
Gashebelspiel einstellen. (Für nähere An-
gaben zur Einstellung siehe Seite 79.)
1Elektrodenabstand
Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Anzugsdrehmoment der Zündkerze:
12.5 Nm (9.2 ft-lb) (1.27 kgf-m)
Empfohlenes wasserfestes Fett:
Yamaha Marine Grease/Yamaha Grea-
se A
1Einsteller
UF1K72G0.book Page 80 Thursday, August 3, 2006 10:08 AM

Wartung und Pflege
81

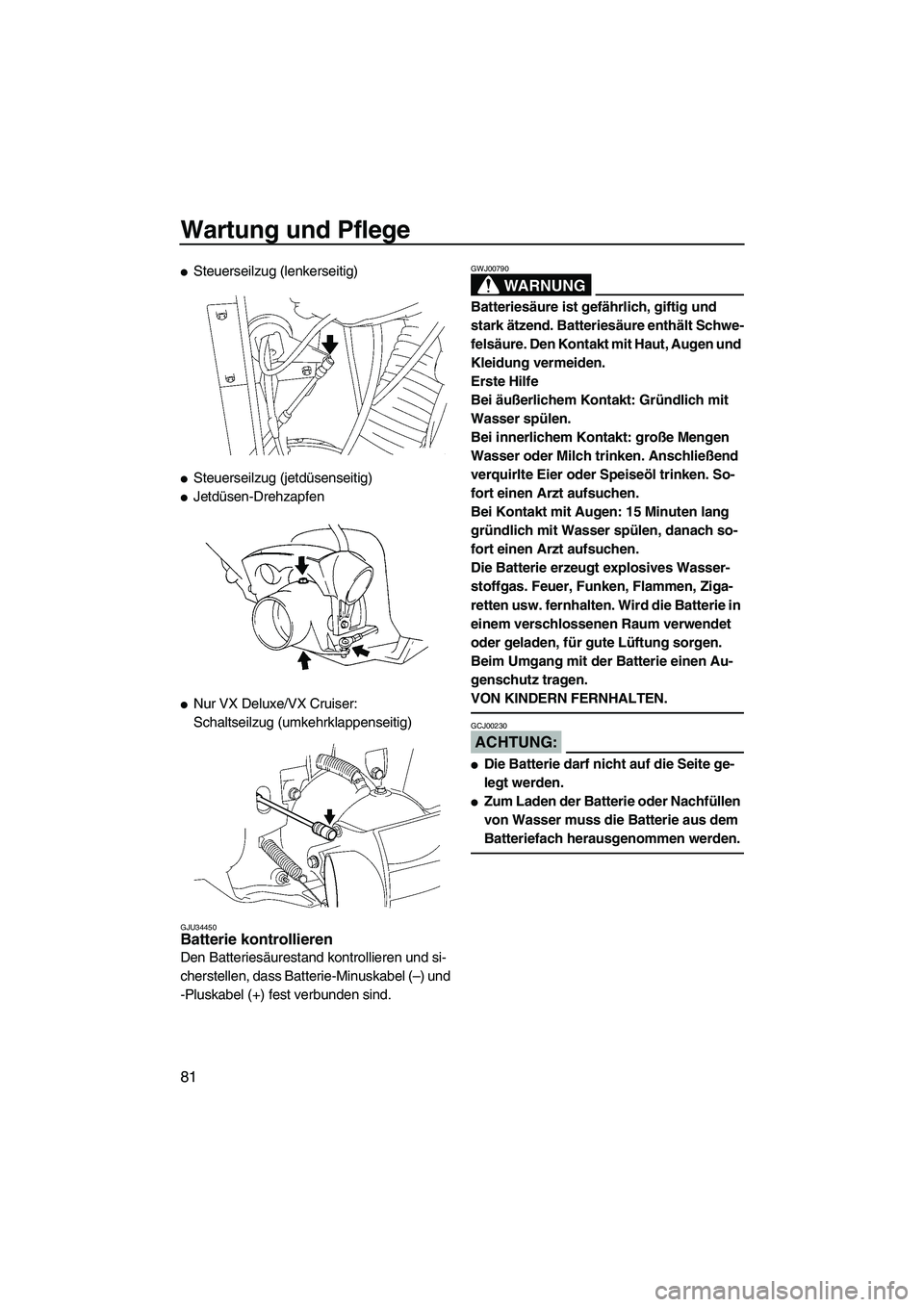

Steuerseilzug (lenkerseitig)

Steuerseilzug (jetdüsenseitig)

Jetdüsen-Drehzapfen

Nur VX Deluxe/VX Cruiser:
Schaltseilzug (umkehrklappenseitig)
GJU34450Batterie kontrollieren
Den Batteriesäurestand kontrollieren und si-
cherstellen, dass Batterie-Minuskabel (–) und
-Pluskabel (+) fest verbunden sind.
WARNUNG
GWJ00790
Batteriesäure ist gefährlich, giftig und
stark ätzend. Batteriesäure enthält Schwe-
felsäure. Den Kontakt mit Haut, Augen und
Kleidung vermeiden.
Erste Hilfe
Bei äußerlichem Kontakt: Gründlich mit
Wasser spülen.
Bei innerlichem Kontakt: große Mengen
Wasser oder Milch trinken. Anschließend
verquirlte Eier oder Speiseöl trinken. So-
fort einen Arzt aufsuchen.
Bei Kontakt mit Augen: 15 Minuten lang
gründlich mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
Die Batterie erzeugt explosives Wasser-
stoffgas. Feuer, Funken, Flammen, Ziga-
retten usw. fernhalten. Wird die Batterie in
einem verschlossenen Raum verwendet
oder geladen, für gute Lüftung sorgen.
Beim Umgang mit der Batterie einen Au-
genschutz tragen.
VON KINDERN FERNHALTEN.
ACHTUNG:
GCJ00230

Die Batterie darf nicht auf die Seite ge-
legt werden.

Zum Laden der Batterie oder Nachfüllen
von Wasser muss die Batterie aus dem
Batteriefach herausgenommen werden.
UF1K72G0.book Page 81 Thursday, August 3, 2006 10:08 AM

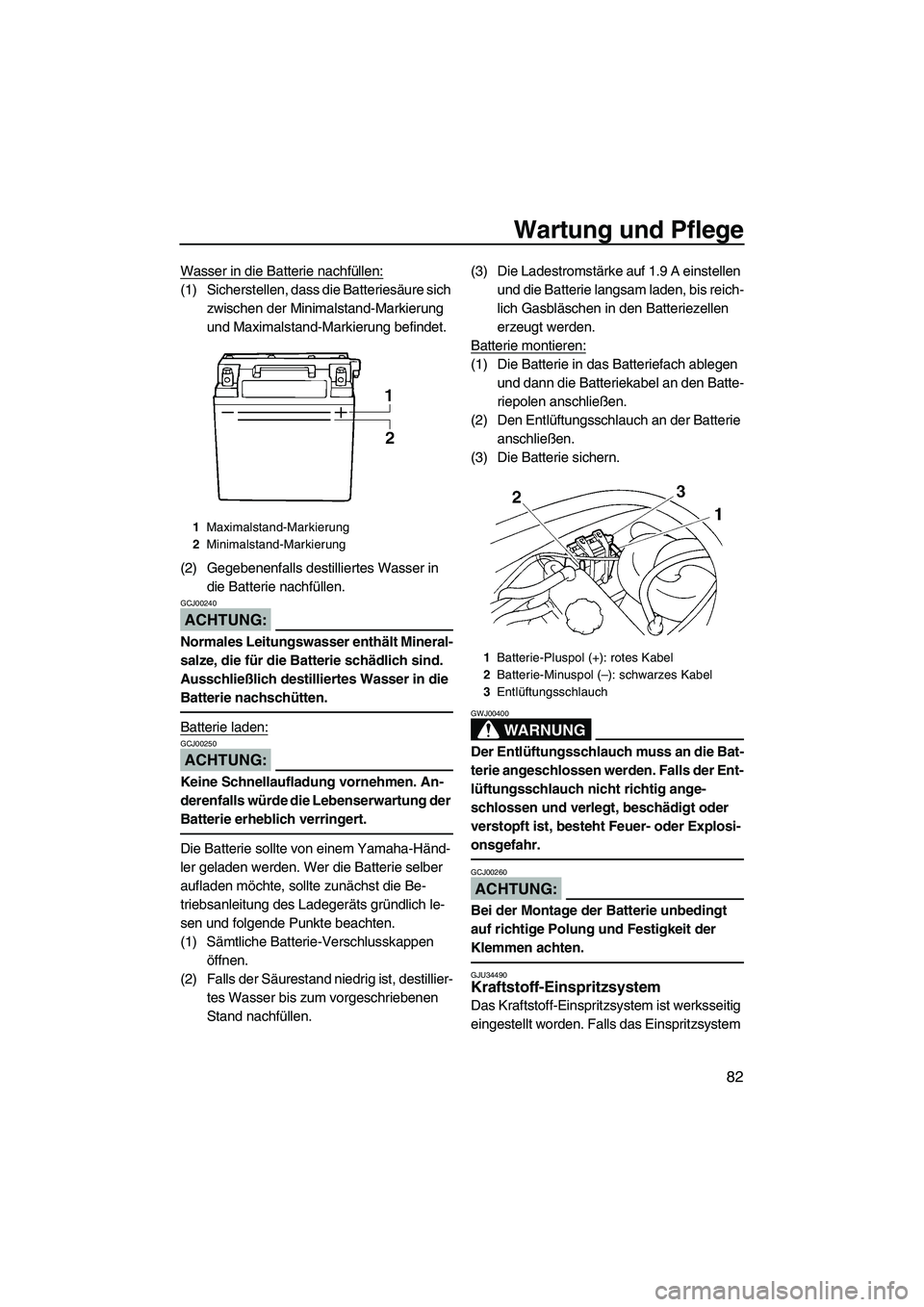

Wartung und Pflege
82
Wasser in die Batterie nachfüllen:
(1) Sicherstellen, dass die Batteriesäure sich
zwischen der Minimalstand-Markierung
und Maximalstand-Markierung befindet.
(2) Gegebenenfalls destilliertes Wasser in
die Batterie nachfüllen.
ACHTUNG:
GCJ00240
Normales Leitungswasser enthält Mineral-
salze, die für die Batterie schädlich sind.
Ausschließlich destilliertes Wasser in die
Batterie nachschütten.
Batterie laden:
ACHTUNG:
GCJ00250
Keine Schnellaufladung vornehmen. An-
derenfalls würde die Lebenserwartung der
Batterie erheblich verringert.
Die Batterie sollte von einem Yamaha-Händ-
ler geladen werden. Wer die Batterie selber
aufladen möchte, sollte zunächst die Be-
triebsanleitung des Ladegeräts gründlich le-
sen und folgende Punkte beachten.
(1) Sämtliche Batterie-Verschlusskappen
öffnen.
(2) Falls der Säurestand niedrig ist, destillier-
tes Wasser bis zum vorgeschriebenen
Stand nachfüllen.(3) Die Ladestromstärke auf 1.9 A einstellen
und die Batterie langsam laden, bis reich-
lich Gasbläschen in den Batteriezellen
erzeugt werden.
Batterie montieren:
(1) Die Batterie in das Batteriefach ablegen
und dann die Batteriekabel an den Batte-
riepolen anschließen.
(2) Den Entlüftungsschlauch an der Batterie
anschließen.
(3) Die Batterie sichern.
WARNUNG
GWJ00400
Der Entlüftungsschlauch muss an die Bat-
terie angeschlossen werden. Falls der Ent-
lüftungsschlauch nicht richtig ange-
schlossen und verlegt, beschädigt oder
verstopft ist, besteht Feuer- oder Explosi-
onsgefahr.
ACHTUNG:
GCJ00260
Bei der Montage der Batterie unbedingt
auf richtige Polung und Festigkeit der
Klemmen achten.
GJU34490Kraftstoff-Einspritzsystem
Das Kraftstoff-Einspritzsystem ist werksseitig
eingestellt worden. Falls das Einspritzsystem
1Maximalstand-Markierung
2Minimalstand-Markierung
1Batterie-Pluspol (+): rotes Kabel
2Batterie-Minuspol (–): schwarzes Kabel
3Entlüftungsschlauch
UF1K72G0.book Page 82 Thursday, August 3, 2006 10:08 AM

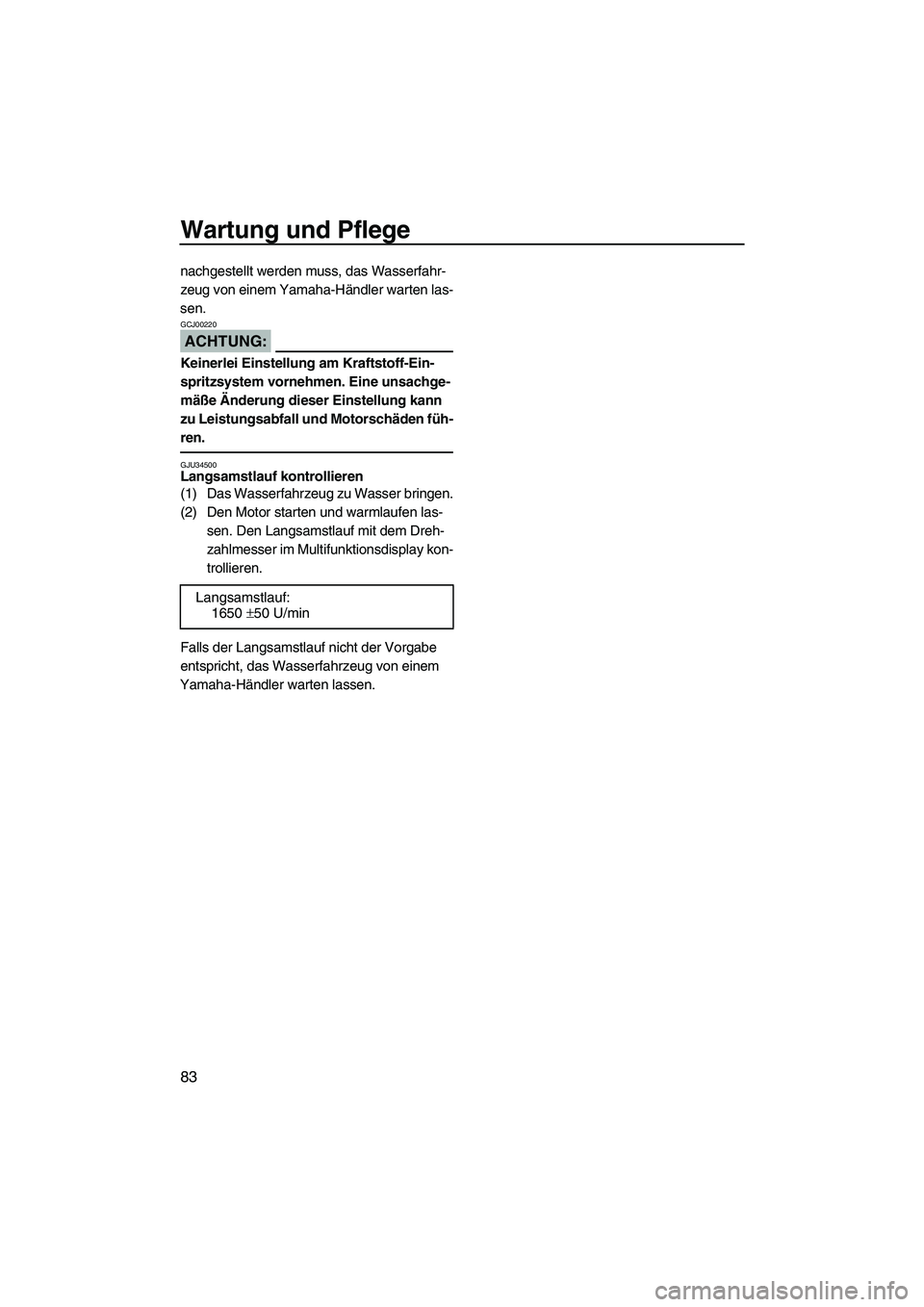

Wartung und Pflege
83
nachgestellt werden muss, das Wasserfahr-
zeug von einem Yamaha-Händler warten las-
sen.
ACHTUNG:
GCJ00220
Keinerlei Einstellung am Kraftstoff-Ein-
spritzsystem vornehmen. Eine unsachge-
mäße Änderung dieser Einstellung kann
zu Leistungsabfall und Motorschäden füh-
ren.
GJU34500Langsamstlauf kontrollieren
(1) Das Wasserfahrzeug zu Wasser bringen.
(2) Den Motor starten und warmlaufen las-
sen. Den Langsamstlauf mit dem Dreh-
zahlmesser im Multifunktionsdisplay kon-
trollieren.
Falls der Langsamstlauf nicht der Vorgabe
entspricht, das Wasserfahrzeug von einem
Yamaha-Händler warten lassen. Langsamstlauf:
1650 ±50 U/min
UF1K72G0.book Page 83 Thursday, August 3, 2006 10:08 AM
