Mantenimiento
83
SJU33768

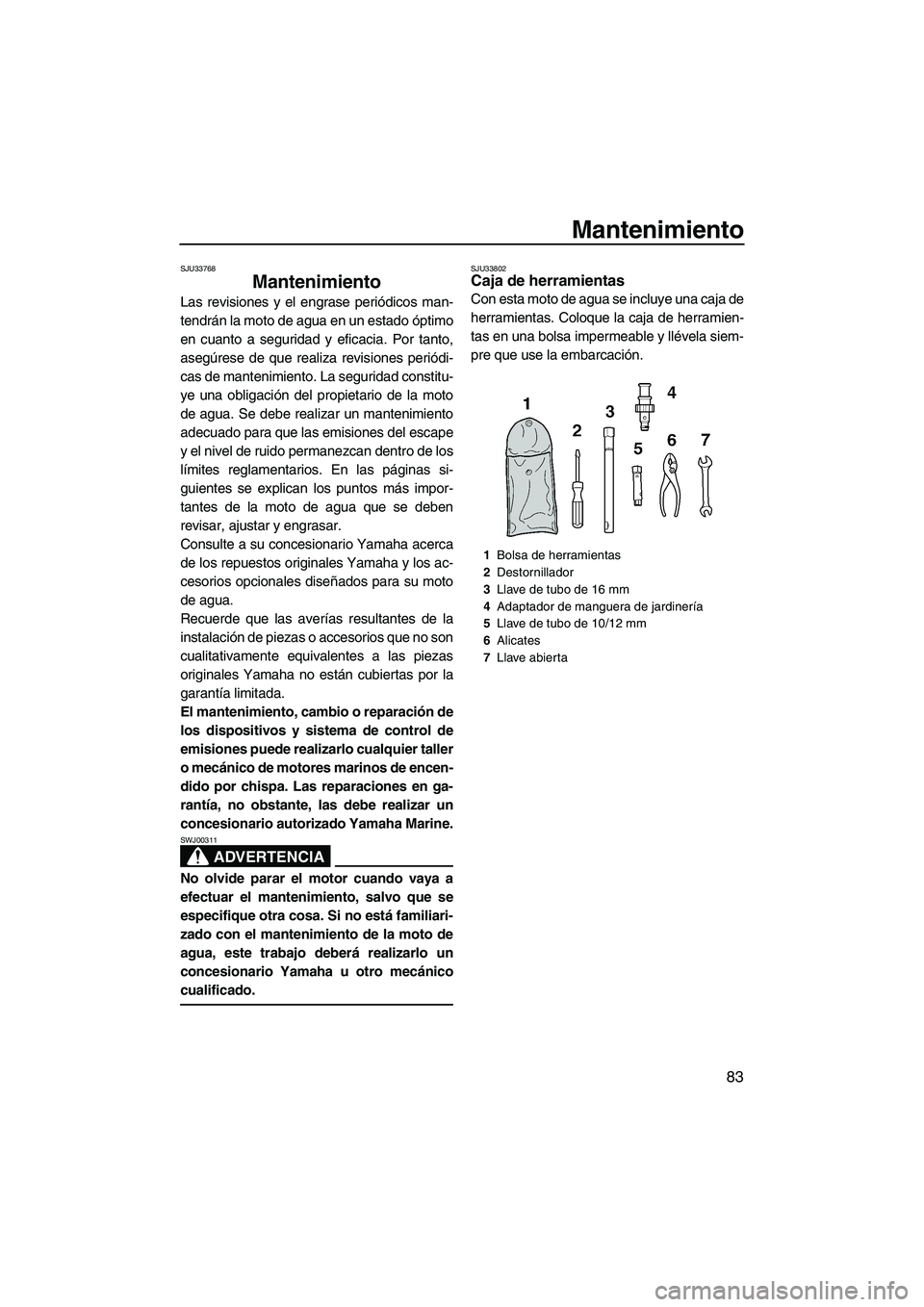

Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad constitu-
ye una obligación del propietario de la moto
de agua. Se debe realizar un mantenimiento
adecuado para que las emisiones del escape
y el nivel de ruido permanezcan dentro de los
límites reglamentarios. En las páginas si-
guientes se explican los puntos más impor-
tantes de la moto de agua que se deben
revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no son
cualitativamente equivalentes a las piezas
originales Yamaha no están cubiertas por la
garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de encen-
dido por chispa. Las reparaciones en ga-
rantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
ADVERTENCIA
SWJ00311
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.
SJU33802Caja de herramientas
Con esta moto de agua se incluye una caja de
herramientas. Coloque la caja de herramien-
tas en una bolsa impermeable y llévela siem-
pre que use la embarcación.
1Bolsa de herramientas
2Destornillador
3Llave de tubo de 16 mm
4Adaptador de manguera de jardinería
5Llave de tubo de 10/12 mm
6Alicates
7Llave abierta
UF2N70S0.book Page 83 Thursday, October 8, 2009 1:00 PM

Mantenimiento
84

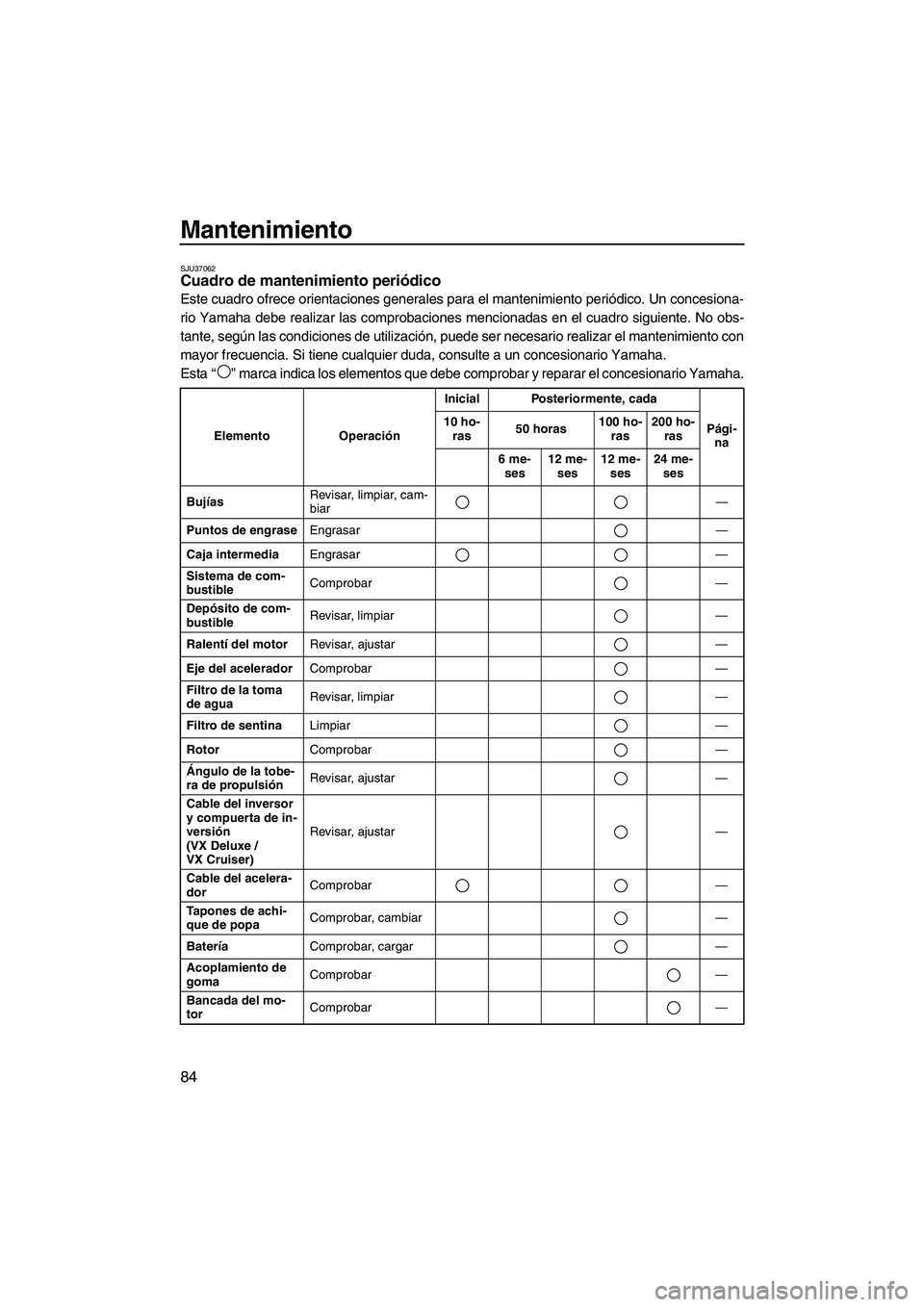

SJU37062Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta“” marca indica los elementos que debe comprobar y reparar el concesionario Yamaha.
Elemento OperaciónInicial Posteriormente, cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
BujíasRevisar, limpiar, cam-
biar—
Puntos de engraseEngrasar—
Caja intermediaEngrasar—
Sistema de com-
bustibleComprobar—
Depósito de com-
bustibleRevisar, limpiar—
Ralentí del motorRevisar, ajustar—
Eje del aceleradorComprobar—
Filtro de la toma
de aguaRevisar, limpiar—
Filtro de sentinaLimpiar—
RotorComprobar—
Ángulo de la tobe-
ra de propulsiónRevisar, ajustar—
Cable del inversor
y compuerta de in-
versión
(VX Deluxe /
VX Cruiser)Revisar, ajustar—
Cable del acelera-
dorComprobar—
Tapones de achi-
que de popaComprobar, cambiar—
BateríaComprobar, cargar—
Acoplamiento de
gomaComprobar—
Bancada del mo-
torComprobar—
UF2N70S0.book Page 84 Thursday, October 8, 2009 1:00 PM

Mantenimiento
85

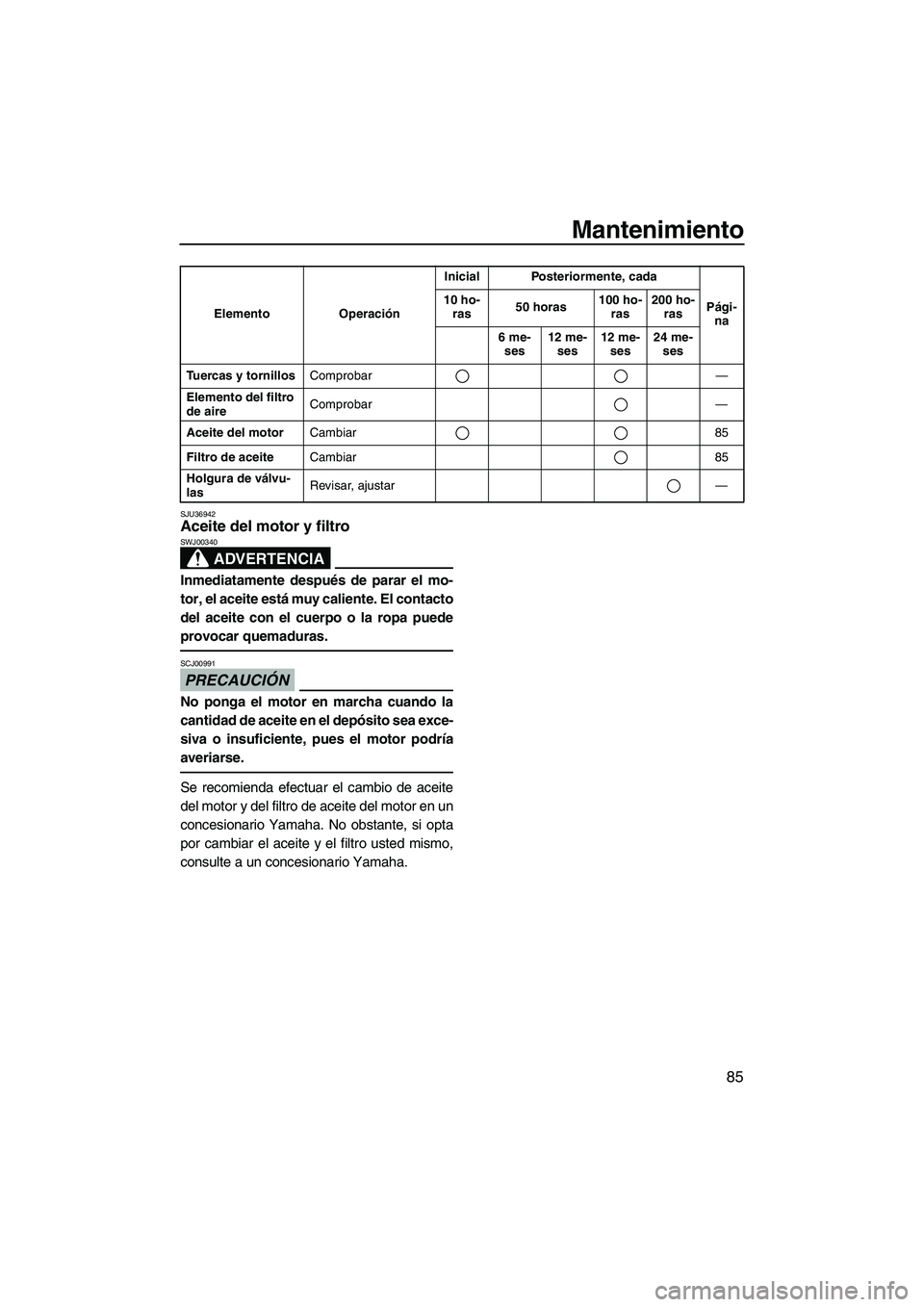

SJU36942Aceite del motor y filtro
ADVERTENCIA
SWJ00340
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contacto
del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ00991
No ponga el motor en marcha cuando la
cantidad de aceite en el depósito sea exce-
siva o insuficiente, pues el motor podría
averiarse.
Se recomienda efectuar el cambio de aceite
del motor y del filtro de aceite del motor en un
concesionario Yamaha. No obstante, si opta
por cambiar el aceite y el filtro usted mismo,
consulte a un concesionario Yamaha.
Tuercas y tornillosComprobar—
Elemento del filtro
de aireComprobar—
Aceite del motorCambiar 85
Filtro de aceiteCambiar 85
Holgura de válvu-
lasRevisar, ajustar— Elemento OperaciónInicial Posteriormente, cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
UF2N70S0.book Page 85 Thursday, October 8, 2009 1:00 PM

Especificaciones
86
SJU34542

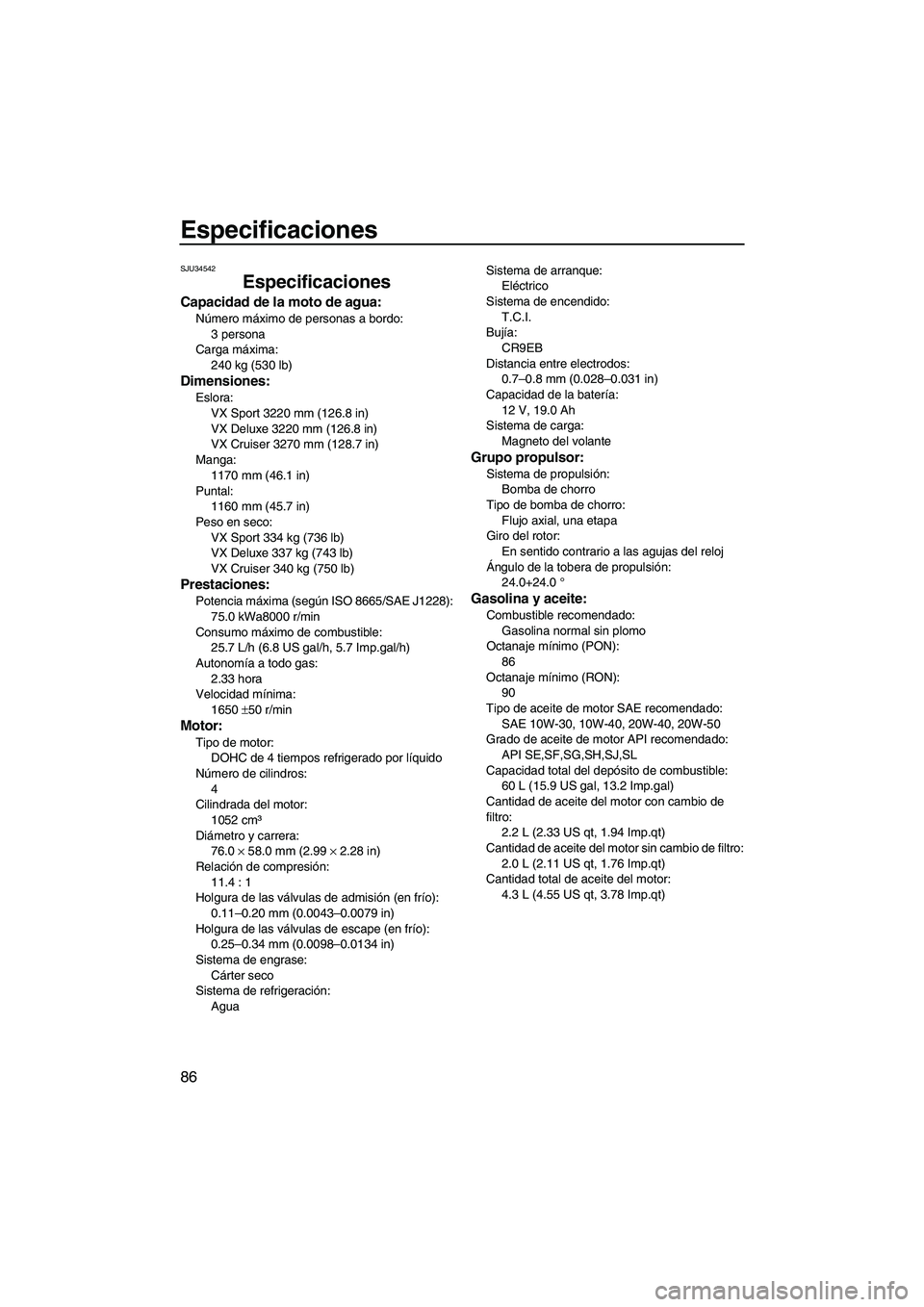

Especificaciones
Capacidad de la moto de agua:
Número máximo de personas a bordo:
3 persona
Carga máxima:
240 kg (530 lb)
Dimensiones:
Eslora:
VX Sport 3220 mm (126.8 in)
VX Deluxe 3220 mm (126.8 in)
VX Cruiser 3270 mm (128.7 in)
Manga:
1170 mm (46.1 in)
Puntal:
1160 mm (45.7 in)
Peso en seco:
VX Sport 334 kg (736 lb)
VX Deluxe 337 kg (743 lb)
VX Cruiser 340 kg (750 lb)
Prestaciones:
Potencia máxima (según ISO 8665/SAE J1228):
75.0 kWa8000 r/min
Consumo máximo de combustible:
25.7 L/h (6.8 US gal/h, 5.7 Imp.gal/h)
Autonomía a todo gas:
2.33 hora
Velocidad mínima:
1650 ±50 r/min
Motor:
Tipo de motor:
DOHC de 4 tiempos refrigerado por líquido
Número de cilindros:
4
Cilindrada del motor:
1052 cm³
Diámetro y carrera:
76.0 × 58.0 mm (2.99 × 2.28 in)
Relación de compresión:
11.4 : 1
Holgura de las válvulas de admisión (en frío):
0.11–0.20 mm (0.0043–0.0079 in)
Holgura de las válvulas de escape (en frío):
0.25–0.34 mm (0.0098–0.0134 in)
Sistema de engrase:
Cárter seco
Sistema de refrigeración:
AguaSistema de arranque:
Eléctrico
Sistema de encendido:
T.C.I.
Bujía:
CR9EB
Distancia entre electrodos:
0.7–0.8 mm (0.028–0.031 in)
Capacidad de la batería:
12 V, 19.0 Ah
Sistema de carga:
Magneto del volante
Grupo propulsor:
Sistema de propulsión:
Bomba de chorro
Tipo de bomba de chorro:
Flujo axial, una etapa
Giro del rotor:
En sentido contrario a las agujas del reloj
Ángulo de la tobera de propulsión:
24.0+24.0 °
Gasolina y aceite:
Combustible recomendado:
Gasolina normal sin plomo
Octanaje mínimo (PON):
86
Octanaje mínimo (RON):
90
Tipo de aceite de motor SAE recomendado:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Grado de aceite de motor API recomendado:
API SE,SF,SG,SH,SJ,SL
Capacidad total del depósito de combustible:
60 L (15.9 US gal, 13.2 Imp.gal)
Cantidad de aceite del motor con cambio de
filtro:
2.2 L (2.33 US qt, 1.94 Imp.qt)
Cantidad de aceite del motor sin cambio de filtro:
2.0 L (2.11 US qt, 1.76 Imp.qt)
Cantidad total de aceite del motor:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2N70S0.book Page 86 Thursday, October 8, 2009 1:00 PM

Resolución de averías
87
SJU34561

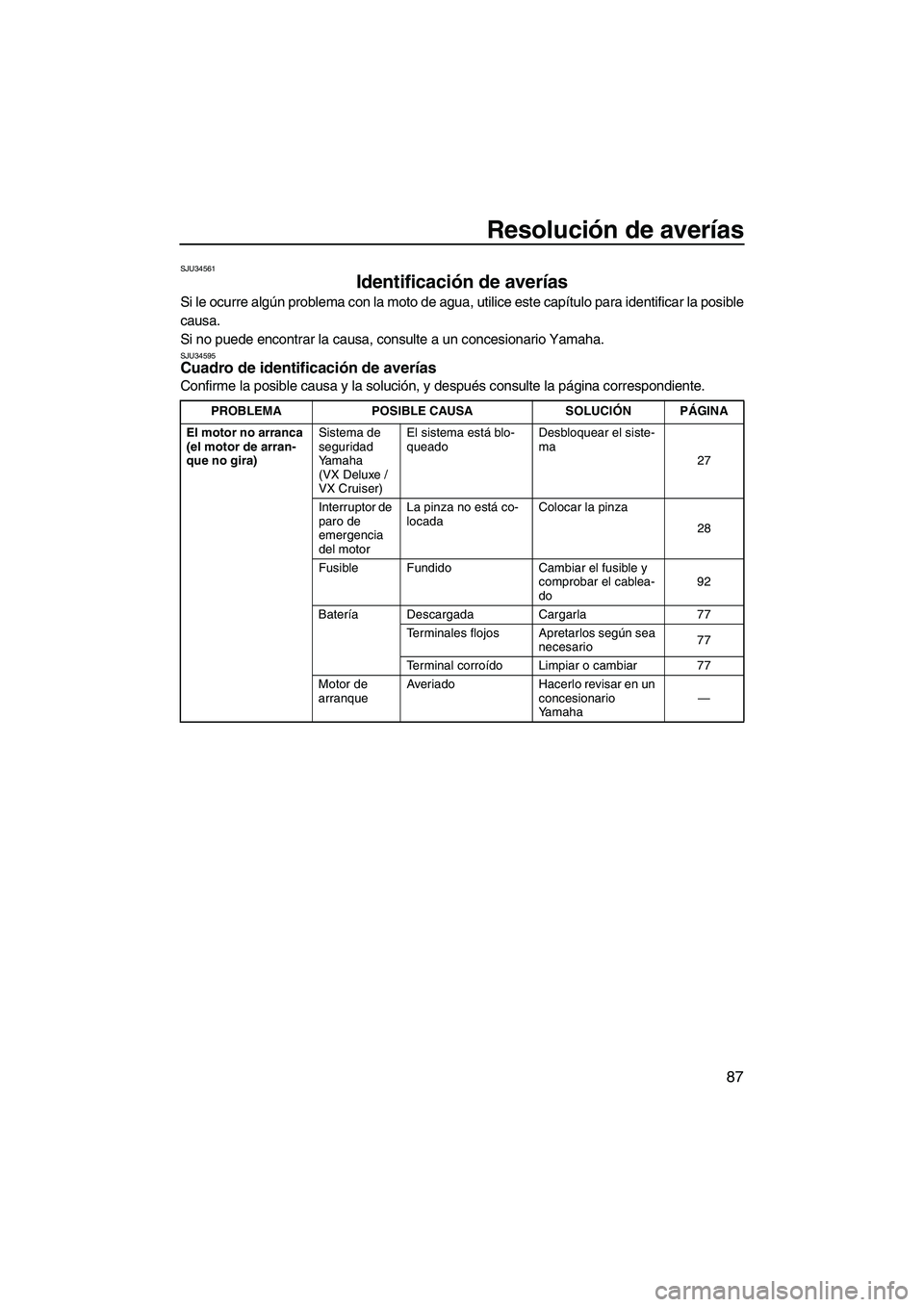

Identificación de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no puede encontrar la causa, consulte a un concesionario Yamaha.
SJU34595Cuadro de identificación de averías
Confirme la posible causa y la solución, y después consulte la página correspondiente.
PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
El motor no arranca
(el motor de arran-
que no gira)Sistema de
seguridad
Yamaha
(VX Deluxe /
VX Cruiser)El sistema está blo-
queadoDesbloquear el siste-
ma
27
Interruptor de
paro de
emergencia
del motorLa pinza no está co-
locadaColocar la pinza
28
Fusible Fundido Cambiar el fusible y
comprobar el cablea-
do92
Batería Descargada Cargarla 77
Terminales flojos Apretarlos según sea
necesario77
Terminal corroído Limpiar o cambiar 77
Motor de
arranqueAveriado Hacerlo revisar en un
concesionario
Yamaha—
UF2N70S0.book Page 87 Thursday, October 8, 2009 1:00 PM

Resolución de averías
88

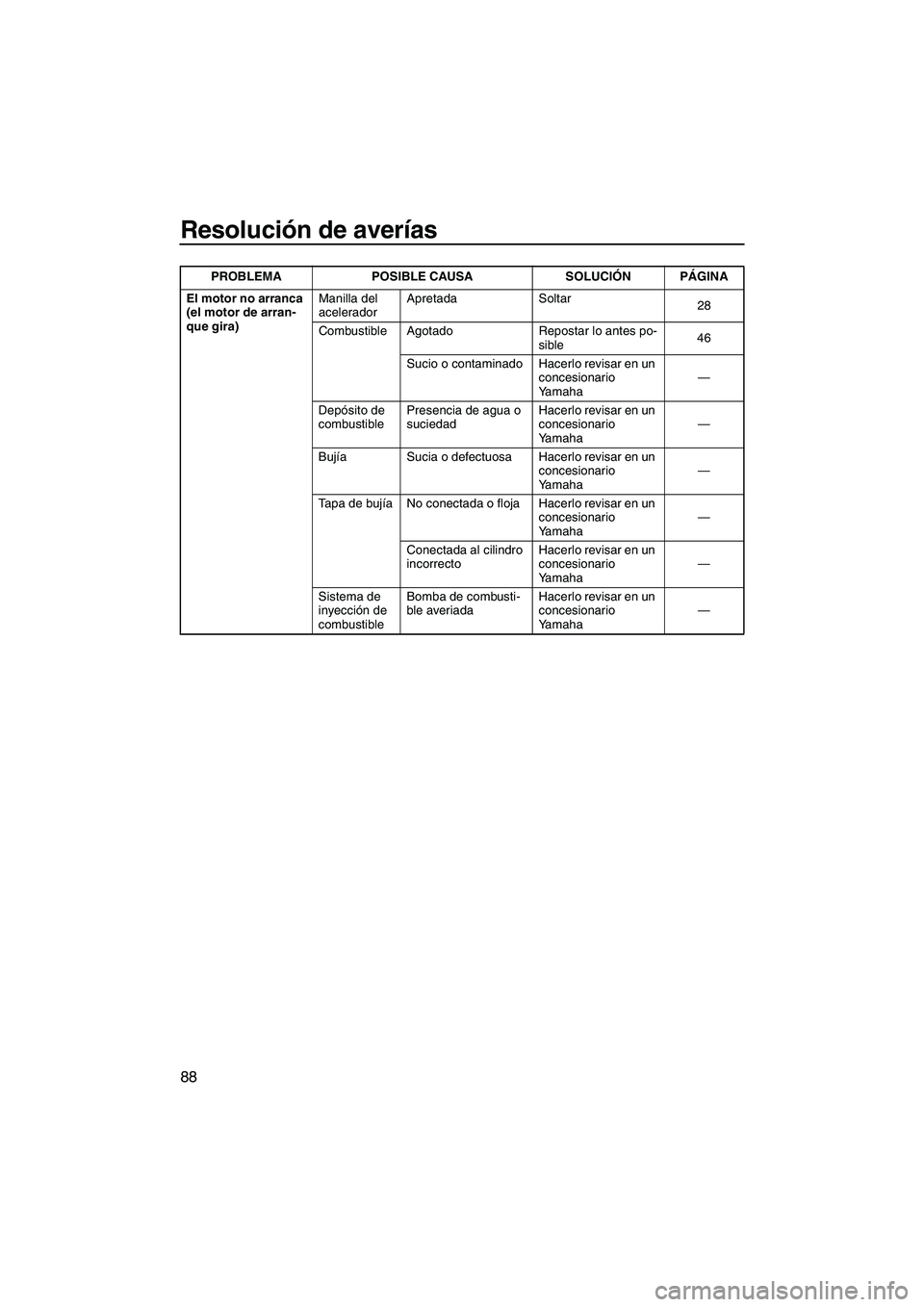

El motor no arranca
(el motor de arran-
que gira)Manilla del
aceleradorApretada Soltar
28
Combustible Agotado Repostar lo antes po-
sible46
Sucio o contaminado Hacerlo revisar en un
concesionario
Yamaha—
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Yamaha—
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Yamaha—
Tapa de bujía No conectada o floja Hacerlo revisar en un
concesionario
Yamaha—
Conectada al cilindro
incorrectoHacerlo revisar en un
concesionario
Yamaha—
Sistema de
inyección de
combustibleBomba de combusti-
ble averiadaHacerlo revisar en un
concesionario
Yamaha— PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF2N70S0.book Page 88 Thursday, October 8, 2009 1:00 PM

Resolución de averías
89
El motor funciona
de forma irregular o
se calaCombustible Agotado Repostar lo antes po-
sible46
Sucio o contaminado Hacerlo revisar en un
concesionario
Yamaha—
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Yamaha—
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Yamaha—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Yamaha—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Yamaha—
Tapa de bujía No conectada o floja Hacerlo revisar en un
concesionario
Yamaha—
Agrietada, rota o da-
ñadaHacerlo revisar en un
concesionario
Yamaha—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Yamaha—
Sistema de
inyección de
combustibleInyectores averiados
u obstruidosHacerlo revisar en un
concesionario
Yamaha—
La luz de alarma o
indicador parpa-
dean o se encien-
denNivel de com-
bustibleAgotado Repostar lo antes po-
sible46
Alarma de
presión de
aceiteDisminución de la
presión de aceiteHacerlo revisar en un
concesionario
Yamaha38
Motor reca-
lentadoToma de admisión del
chorro obstruidaLimpiar
91
Alarma de
comproba-
ción del mo-
torSensores averiados Hacerlo revisar en un
concesionario
Yamaha39 PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF2N70S0.book Page 89 Thursday, October 8, 2009 1:00 PM

Resolución de averías
90
La moto de agua
pierde velocidad o
potenciaModo de fun-
cionamiento
de la moto de
agua
(VX Deluxe /
VX Cruiser)Función de régimen
bajo de RPM activa-
daDesactivar función de
régimen bajo de RPM
33
Cavitación Toma de admisión del
chorro obstruidaLimpiar
91
Rotor dañado o des-
gastadoHacerlo revisar en un
concesionario
Yamaha91
Alarma de re-
calentamien-
to del motorControl de reducción
del régimen del motor
activadoLimpiar la toma de
admisión del chorro y
enfriar el motor38
Alarma de
presión de
aceiteControl de reducción
del régimen del motor
activadoAñadir aceite
38
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Yamaha—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Yamaha—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Yamaha—
Tapa de bujía No conectada o floja Hacerlo revisar en un
concesionario
Yamaha—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Yamaha—
Combustible Sucio o contaminado Hacerlo revisar en un
concesionario
Yamaha—
Filtro de aire Obstruido Hacerlo revisar en un
concesionario
Yamaha—
Acumulación de acei-
teHacerlo revisar en un
concesionario
Yamaha— PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF2N70S0.book Page 90 Thursday, October 8, 2009 1:00 PM

Resolución de averías
91
SJU34622

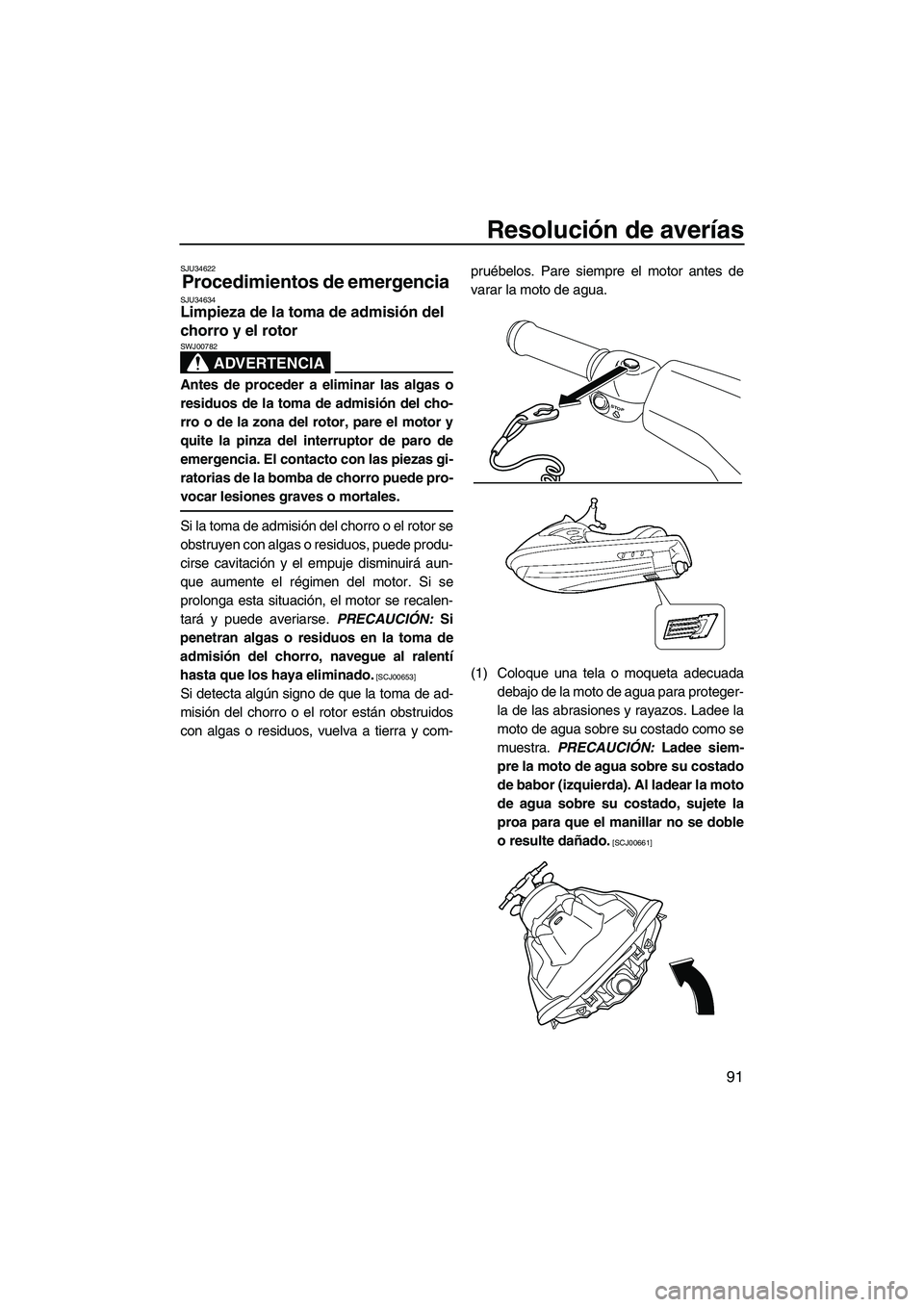

Procedimientos de emergencia SJU34634Limpieza de la toma de admisión del
chorro y el rotor
ADVERTENCIA
SWJ00782
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede produ-
cirse cavitación y el empuje disminuirá aun-
que aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. PRECAUCIÓN: Si
penetran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00653]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com-pruébelos. Pare siempre el motor antes de
varar la moto de agua.
(1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para proteger-
la de las abrasiones y rayazos. Ladee la
moto de agua sobre su costado como se
muestra. PRECAUCIÓN: Ladee siem-
pre la moto de agua sobre su costado
de babor (izquierda). Al ladear la moto
de agua sobre su costado, sujete la
proa para que el manillar no se doble
o resulte dañado.
[SCJ00661]
STOP
UF2N70S0.book Page 91 Thursday, October 8, 2009 1:00 PM

Resolución de averías
92

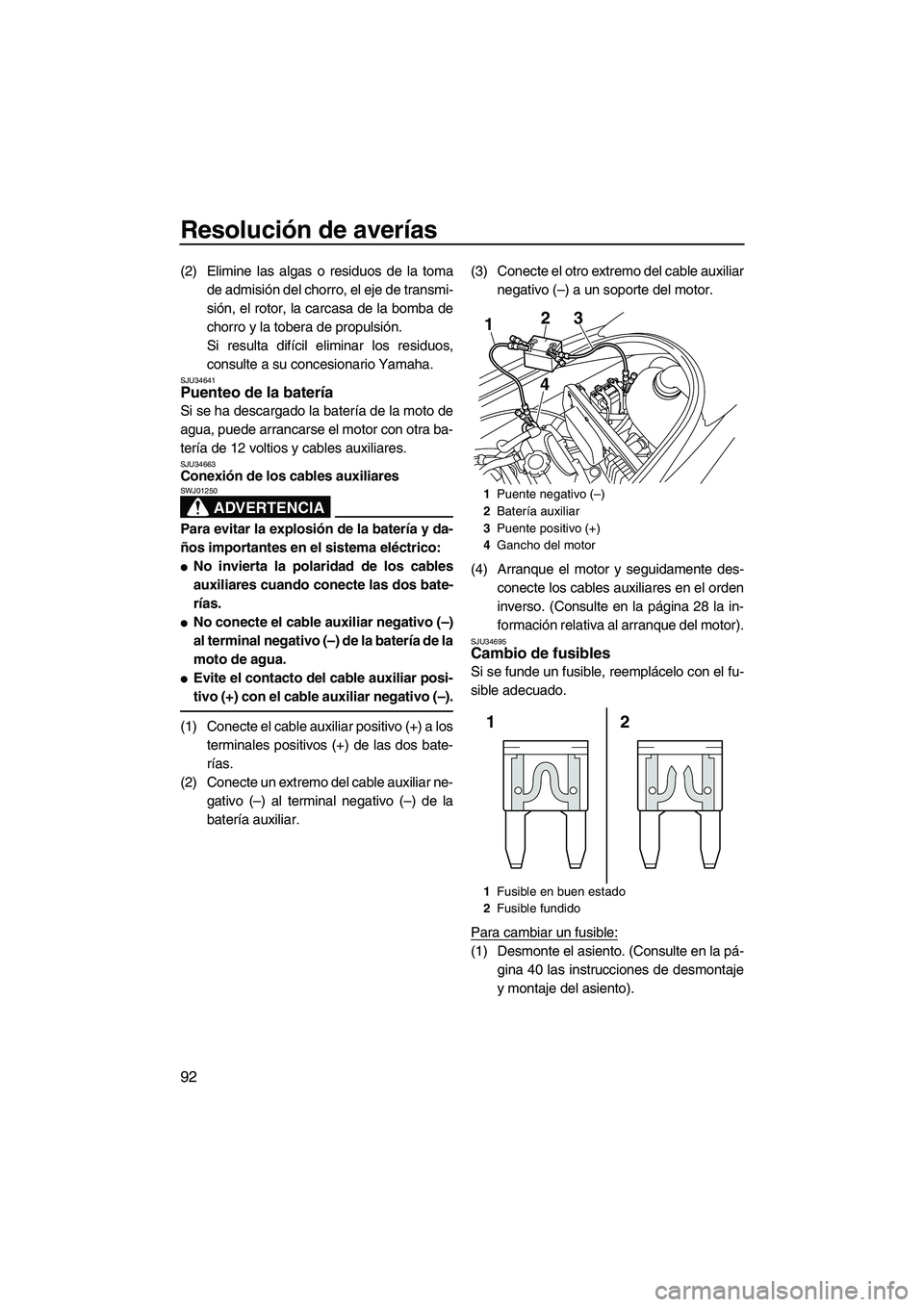

(2) Elimine las algas o residuos de la toma
de admisión del chorro, el eje de transmi-
sión, el rotor, la carcasa de la bomba de
chorro y la tobera de propulsión.
Si resulta difícil eliminar los residuos,
consulte a su concesionario Yamaha.
SJU34641Puenteo de la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra ba-
tería de 12 voltios y cables auxiliares.
SJU34663Conexión de los cables auxiliares
ADVERTENCIA
SWJ01250
Para evitar la explosión de la batería y da-
ños importantes en el sistema eléctrico:

No invierta la polaridad de los cables
auxiliares cuando conecte las dos bate-
rías.

No conecte el cable auxiliar negativo (–)
al terminal negativo (–) de la batería de la
moto de agua.

Evite el contacto del cable auxiliar posi-
tivo (+) con el cable auxiliar negativo (–).
(1) Conecte el cable auxiliar positivo (+) a los
terminales positivos (+) de las dos bate-
rías.
(2) Conecte un extremo del cable auxiliar ne-
gativo (–) al terminal negativo (–) de la
batería auxiliar.(3) Conecte el otro extremo del cable auxiliar
negativo (–) a un soporte del motor.
(4) Arranque el motor y seguidamente des-
conecte los cables auxiliares en el orden
inverso. (Consulte en la página 28 la in-
formación relativa al arranque del motor).
SJU34695Cambio de fusibles
Si se funde un fusible, reemplácelo con el fu-
sible adecuado.
Para cambiar un fusible:
(1) Desmonte el asiento. (Consulte en la pá-
gina 40 las instrucciones de desmontaje
y montaje del asiento).
1Puente negativo (–)
2Batería auxiliar
3Puente positivo (+)
4Gancho del motor
1Fusible en buen estado
2Fusible fundido
1
43
2
2 1
UF2N70S0.book Page 92 Thursday, October 8, 2009 1:00 PM
