YAMAHA VX DELUXE 2010 Manuale de Empleo (in Spanish)

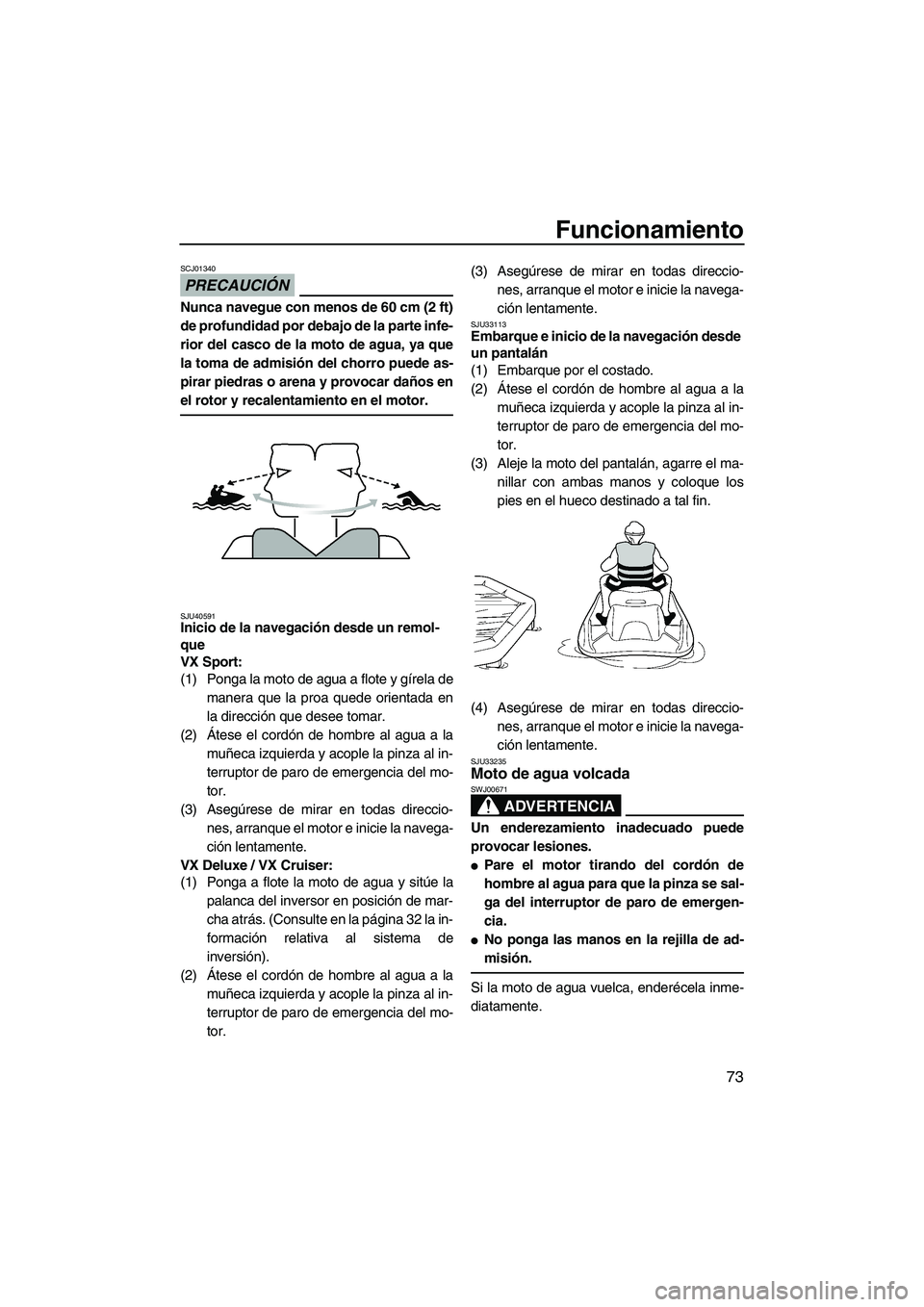

Funcionamiento
73
PRECAUCIÓN
SCJ01340
Nunca navegue con menos de 60 cm (2 ft)
de profundidad por debajo de la parte infe-
rior del casco de la moto de agua, ya que
la toma de admisión del chorro puede as-
pirar piedras o arena y provocar daños en
el rotor y recalentamiento en el motor.
SJU40591Inicio de la navegación desde un remol-
que
VX Sport:
(1) Ponga la moto de agua a flote y gírela de
manera que la proa quede orientada en
la dirección que desee tomar.
(2)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Asegúrese de mirar en todas direccio-
nes, arranque el motor e inicie la navega-
ción lentamente.
VX Deluxe / VX Cruiser:
(1) Ponga a flote la moto de agua y sitúe la
palanca del inversor en posición de mar-
cha atrás. (Consulte en la página 32 la in-
formación relativa al sistema de
inversión).
(2)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.(3) Asegúrese de mirar en todas direccio-
nes, arranque el motor e inicie la navega-
ción lentamente.
SJU33113Embarque e inicio de la navegación desde
un pantalán
(1) Embarque por el costado.
(2)Átese el cordón de hombre al agua a la
muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Aleje la moto del pantalán, agarre el ma-
nillar con ambas manos y coloque los
pies en el hueco destinado a tal fin.
(4) Asegúrese de mirar en todas direccio-
nes, arranque el motor e inicie la navega-
ción lentamente.
SJU33235Moto de agua volcada
ADVERTENCIA
SWJ00671
Un enderezamiento inadecuado puede
provocar lesiones.

Pare el motor tirando del cordón de
hombre al agua para que la pinza se sal-
ga del interruptor de paro de emergen-
cia.

No ponga las manos en la rejilla de ad-
misión.
Si la moto de agua vuelca, enderécela inme-
diatamente.
UF2N70S0.book Page 73 Thursday, October 8, 2009 1:00 PM

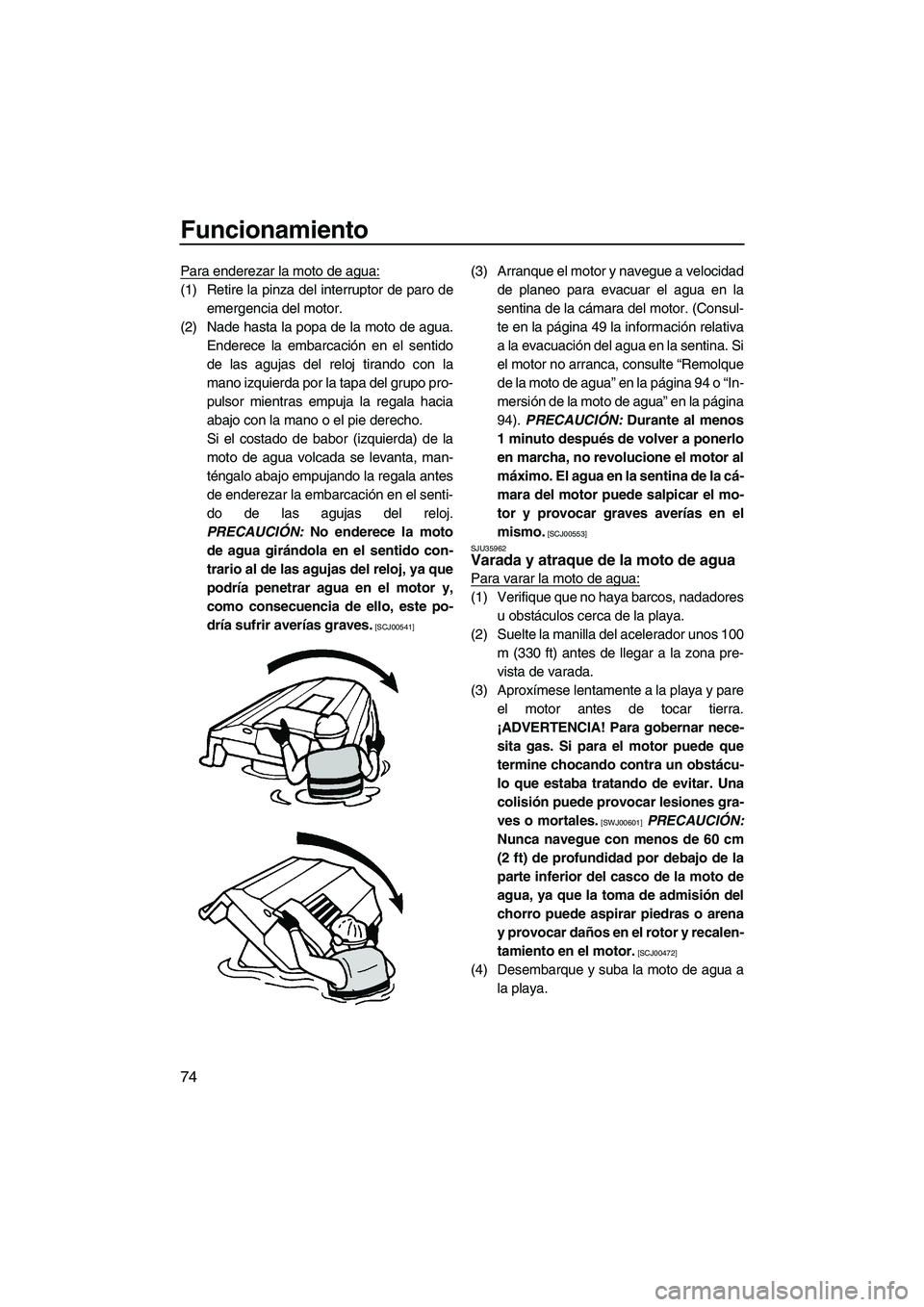

Funcionamiento
74
Para enderezar la moto de agua:
(1) Retire la pinza del interruptor de paro de
emergencia del motor.
(2) Nade hasta la popa de la moto de agua.
Enderece la embarcación en el sentido
de las agujas del reloj tirando con la
mano izquierda por la tapa del grupo pro-
pulsor mientras empuja la regala hacia
abajo con la mano o el pie derecho.
Si el costado de babor (izquierda) de la
moto de agua volcada se levanta, man-
téngalo abajo empujando la regala antes
de enderezar la embarcación en el senti-
do de las agujas del reloj.
PRECAUCIÓN: No enderece la moto
de agua girándola en el sentido con-
trario al de las agujas del reloj, ya que
podría penetrar agua en el motor y,
como consecuencia de ello, este po-
dría sufrir averías graves.
[SCJ00541]
(3) Arranque el motor y navegue a velocidad
de planeo para evacuar el agua en la
sentina de la cámara del motor. (Consul-
te en la página 49 la información relativa
a la evacuación del agua en la sentina. Si
el motor no arranca, consulte “Remolque
de la moto de agua” e n l a página 94 o “In-
mersión de la moto de agua” en la página
94). PRECAUCIÓN: Durante al menos
1 minuto después de volver a ponerlo
en marcha, no revolucione el motor al
máximo. El agua en la sentina de la cá-
mara del motor puede salpicar el mo-
tor y provocar graves averías en el
mismo.
[SCJ00553]
SJU35962
Varada y atraque de la moto de agua
Para varar la moto de agua:
(1) Verifique que no haya barcos, nadadores
u obstáculos cerca de la playa.
(2) Suelte la manilla del acelerador unos 100
m (330 ft) antes de llegar a la zona pre-
vista de varada.
(3) Aproxímese lentamente a la playa y pare
el motor antes de tocar tierra.
¡ADVERTENCIA! Para gobernar nece-
sita gas. Si para el motor puede que
termine chocando contra un obstácu-
lo que estaba tratando de evitar. Una
colisión puede provocar lesiones gra-
ves o mortales.
[SWJ00601] PRECAUCIÓN:
Nunca navegue con menos de 60 cm
(2 ft) de profundidad por debajo de la
parte inferior del casco de la moto de
agua, ya que la toma de admisión del
chorro puede aspirar piedras o arena
y provocar daños en el rotor y recalen-
tamiento en el motor.
[SCJ00472]
(4) Desembarque y suba la moto de agua a
la playa.
UF2N70S0.book Page 74 Thursday, October 8, 2009 1:00 PM

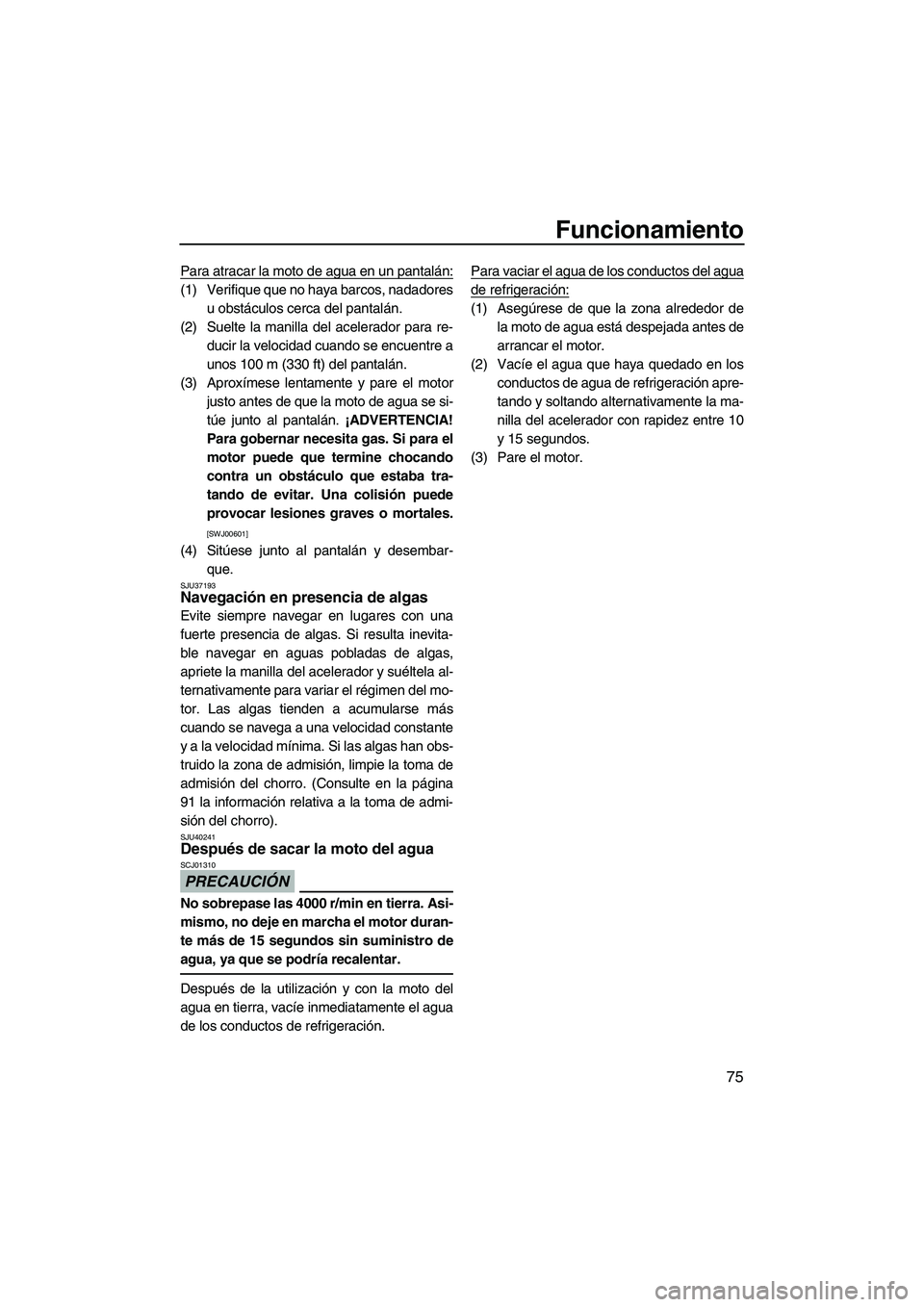

Funcionamiento
75
Para atracar la moto de agua en un pantalán:
(1) Verifique que no haya barcos, nadadores
u obstáculos cerca del pantalán.
(2) Suelte la manilla del acelerador para re-
ducir la velocidad cuando se encuentre a
unos 100 m (330 ft) del pantalán.
(3) Aproxímese lentamente y pare el motor
justo antes de que la moto de agua se si-
túe junto al pantalán. ¡ADVERTENCIA!
Para gobernar necesita gas. Si para el
motor puede que termine chocando
contra un obstáculo que estaba tra-
tando de evitar. Una colisión puede
provocar lesiones graves o mortales.
[SWJ00601]
(4) Sitúese junto al pantalán y desembar-
que.
SJU37193Navegación en presencia de algas
Evite siempre navegar en lugares con una
fuerte presencia de algas. Si resulta inevita-
ble navegar en aguas pobladas de algas,
apriete la manilla del acelerador y suéltela al-
ternativamente para variar el régimen del mo-
tor. Las algas tienden a acumularse más
cuando se navega a una velocidad constante
y a la velocidad mínima. Si las algas han obs-
truido la zona de admisión, limpie la toma de
admisión del chorro. (Consulte en la página
91 la información relativa a la toma de admi-
sión del chorro).
SJU40241Después de sacar la moto del agua
PRECAUCIÓN
SCJ01310
No sobrepase las 4000 r/min en tierra. Asi-
mismo, no deje en marcha el motor duran-
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Después de la utilización y con la moto del
agua en tierra, vacíe inmediatamente el agua
de los conductos de refrigeración.Para vaciar el agua de los conductos del agua
de refrigeración:
(1) Asegúrese de que la zona alrededor de
la moto de agua está despejada antes de
arrancar el motor.
(2) Vacíe el agua que haya quedado en los
conductos de agua de refrigeración apre-
tando y soltando alternativamente la ma-
nilla del acelerador con rapidez entre 10
y 15 segundos.
(3) Pare el motor.
UF2N70S0.book Page 75 Thursday, October 8, 2009 1:00 PM

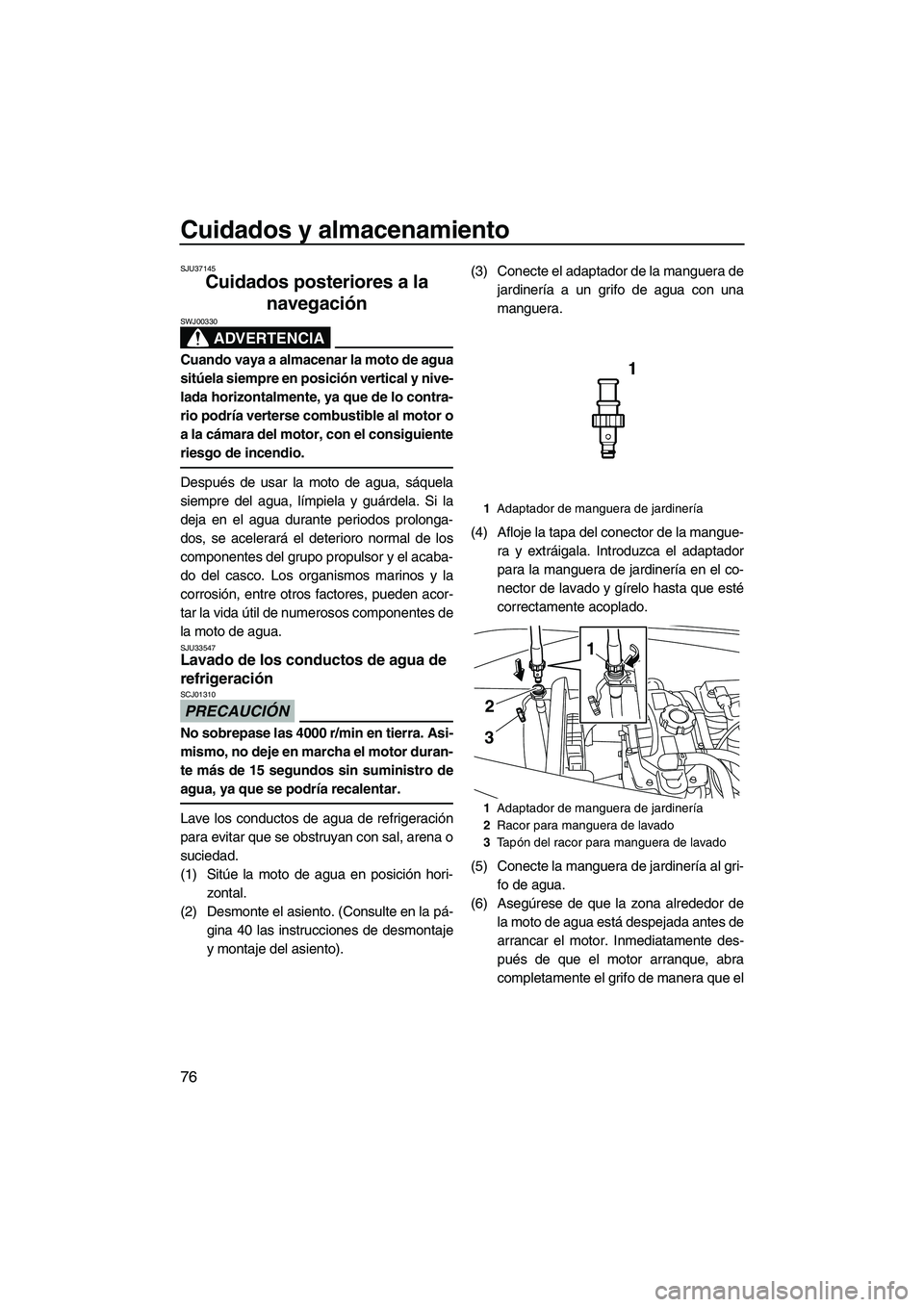

Cuidados y almacenamiento
76
SJU37145
Cuidados posteriores a la
navegación
ADVERTENCIA
SWJ00330
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
Después de usar la moto de agua, sáquela
siempre del agua, límpiela y guárdela. Si la
deja en el agua durante periodos prolonga-
dos, se acelerará el deterioro normal de los
componentes del grupo propulsor y el acaba-
do del casco. Los organismos marinos y la
corrosión, entre otros factores, pueden acor-
tar la vida útil de numerosos componentes de
la moto de agua.
SJU33547Lavado de los conductos de agua de
refrigeración
PRECAUCIÓN
SCJ01310
No sobrepase las 4000 r/min en tierra. Asi-
mismo, no deje en marcha el motor duran-
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Lave los conductos de agua de refrigeración
para evitar que se obstruyan con sal, arena o
suciedad.
(1) Sitúe la moto de agua en posición hori-
zontal.
(2) Desmonte el asiento. (Consulte en la pá-
gina 40 las instrucciones de desmontaje
y montaje del asiento).(3) Conecte el adaptador de la manguera de
jardinería a un grifo de agua con una
manguera.
(4) Afloje la tapa del conector de la mangue-
ra y extráigala. Introduzca el adaptador
para la manguera de jardinería en el co-
nector de lavado y gírelo hasta que esté
correctamente acoplado.
(5) Conecte la manguera de jardinería al gri-
fo de agua.
(6) Asegúrese de que la zona alrededor de
la moto de agua está despejada antes de
arrancar el motor. Inmediatamente des-
pués de que el motor arranque, abra
completamente el grifo de manera que el
1Adaptador de manguera de jardinería
1Adaptador de manguera de jardinería
2Racor para manguera de lavado
3Ta pón del racor para manguera de lavado
321
UF2N70S0.book Page 76 Thursday, October 8, 2009 1:00 PM

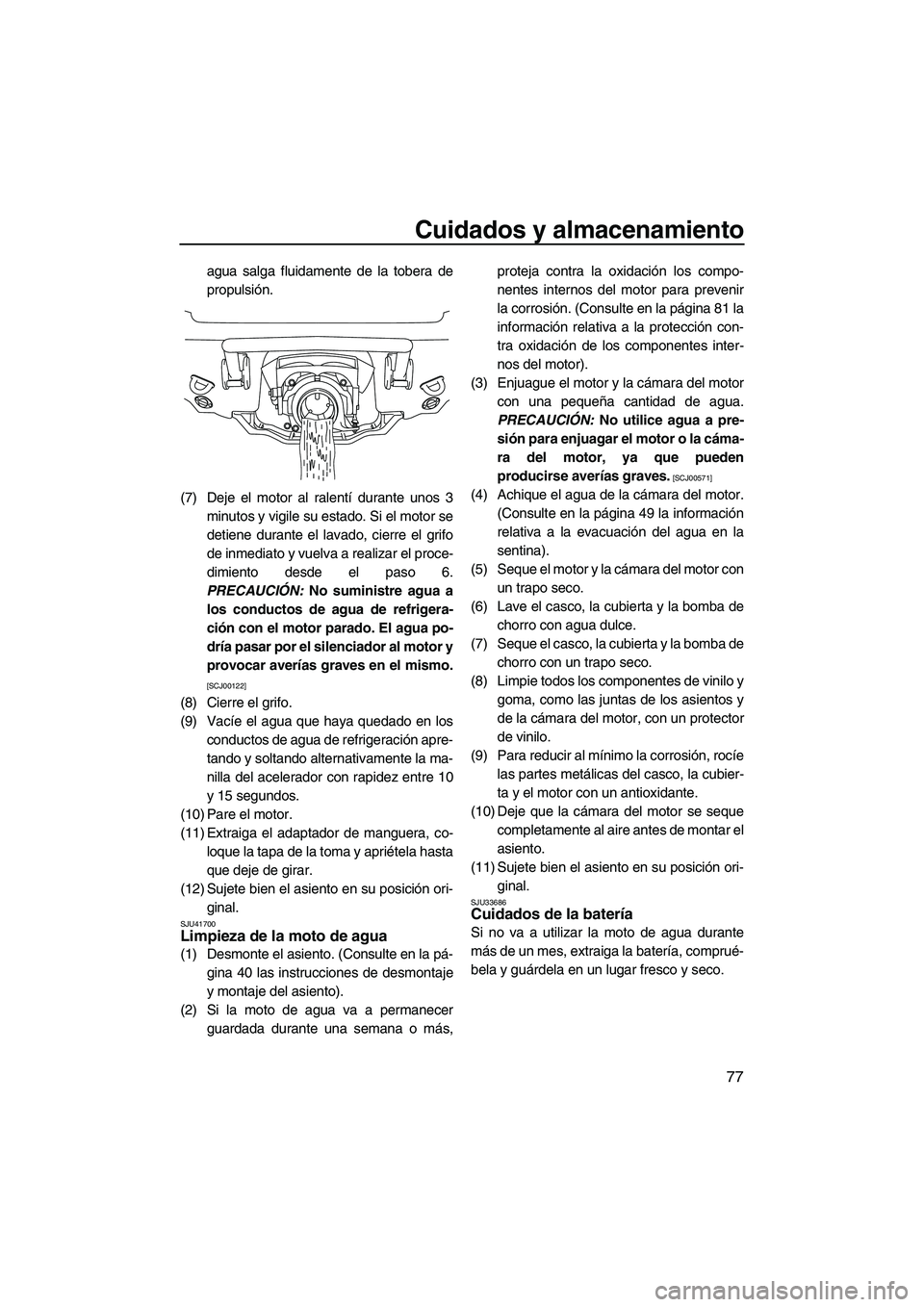

Cuidados y almacenamiento
77
agua salga fluidamente de la tobera de
propulsión.
(7) Deje el motor al ralentí durante unos 3
minutos y vigile su estado. Si el motor se
detiene durante el lavado, cierre el grifo
de inmediato y vuelva a realizar el proce-
dimiento desde el paso 6.
PRECAUCIÓN: No suministre agua a
los conductos de agua de refrigera-
ción con el motor parado. El agua po-
dría pasar por el silenciador al motor y
provocar averías graves en el mismo.
[SCJ00122]
(8) Cierre el grifo.
(9) Vacíe el agua que haya quedado en los
conductos de agua de refrigeración apre-
tando y soltando alternativamente la ma-
nilla del acelerador con rapidez entre 10
y 15 segundos.
(10) Pare el motor.
(11) Extraiga el adaptador de manguera, co-
loque la tapa de la toma y apriétela hasta
que deje de girar.
(12) Sujete bien el asiento en su posición ori-
ginal.
SJU41700Limpieza de la moto de agua
(1) Desmonte el asiento. (Consulte en la pá-
gina 40 las instrucciones de desmontaje
y montaje del asiento).
(2) Si la moto de agua va a permanecer
guardada durante una semana o más,proteja contra la oxidación los compo-
nentes internos del motor para prevenir
la corrosión. (Consulte en la página 81 la
información relativa a la protección con-
tra oxidación de los componentes inter-
nos del motor).
(3) Enjuague el motor y la cámara del motor
con una pequeña cantidad de agua.
PRECAUCIÓN: No utilice agua a pre-
sión para enjuagar el motor o la cáma-
ra del motor, ya que pueden
producirse averías graves.
[SCJ00571]
(4) Achique el agua de la cámara del motor.
(Consulte en la página 49 la información
relativa a la evacuación del agua en la
sentina).
(5) Seque el motor y la cámara del motor con
un trapo seco.
(6) Lave el casco, la cubierta y la bomba de
chorro con agua dulce.
(7) Seque el casco, la cubierta y la bomba de
chorro con un trapo seco.
(8) Limpie todos los componentes de vinilo y
goma, como las juntas de los asientos y
de la cámara del motor, con un protector
de vinilo.
(9) Para reducir al mínimo la corrosión, rocíe
las partes metálicas del casco, la cubier-
ta y el motor con un antioxidante.
(10) Deje que la cámara del motor se seque
completamente al aire antes de montar el
asiento.
(11) Sujete bien el asiento en su posición ori-
ginal.
SJU33686Cuidados de la batería
Si no va a utilizar la moto de agua durante
más de un mes, extraiga la batería, comprué-
bela y guárdela en un lugar fresco y seco.
chapter12 Page 77 Wednesday, October 14, 2009 4:58 PM

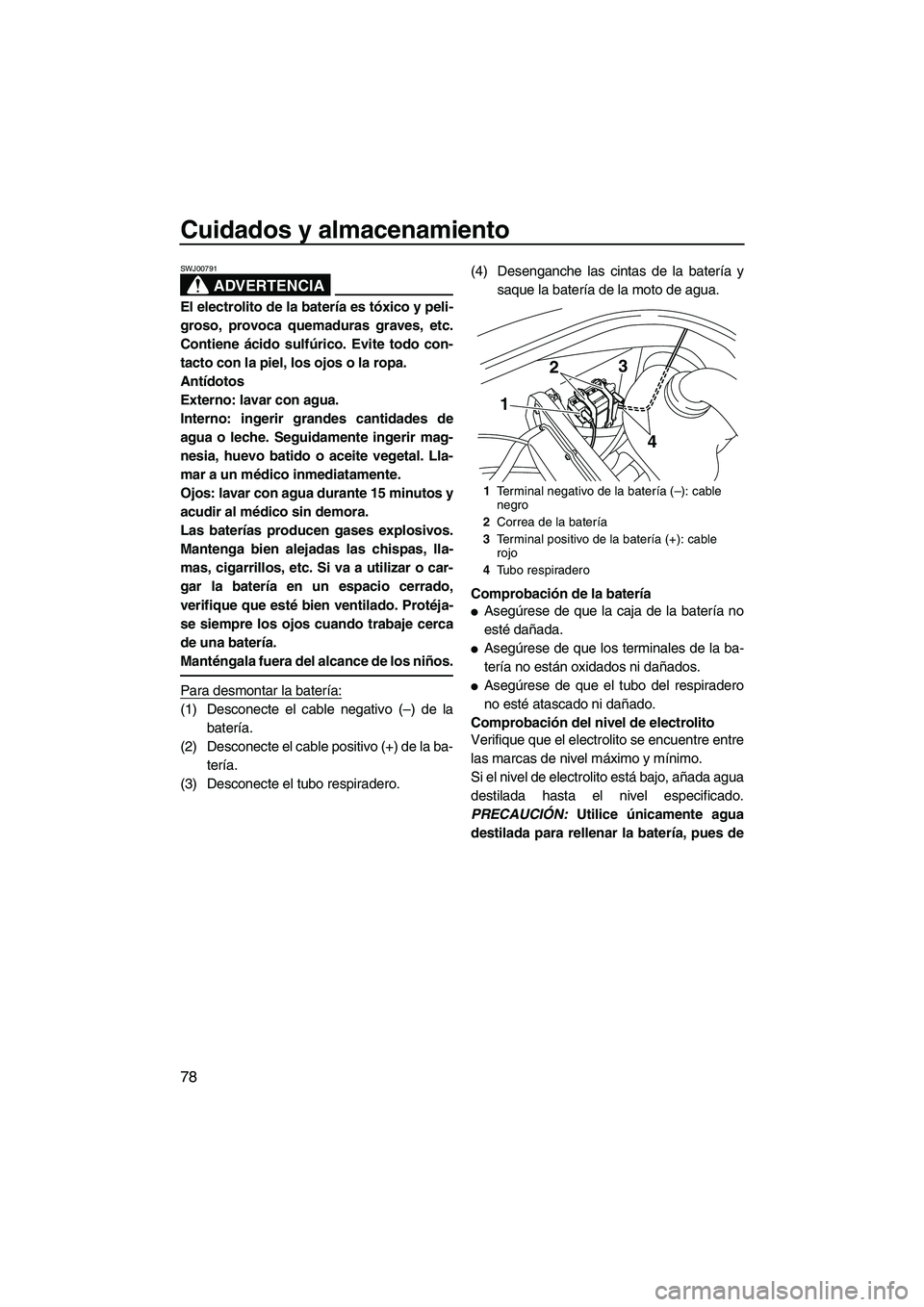

Cuidados y almacenamiento
78
ADVERTENCIA
SWJ00791
El electrolito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: lavar con agua.
Interno: ingerir grandes cantidades de
agua o leche. Seguidamente ingerir mag-
nesia, huevo batido o aceite vegetal. Lla-
mar a un médico inmediatamente.
Ojos: lavar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, lla-
mas, cigarrillos, etc. Si va a utilizar o car-
gar la batería en un espacio cerrado,
verifique que esté bien ventilado. Protéja-
se siempre los ojos cuando trabaje cerca
de una batería.
Manténgala fuera del alcance de los niños.
Para desmontar la batería:
(1) Desconecte el cable negativo (–) de la
batería.
(2) Desconecte el cable positivo (+) de la ba-
tería.
(3) Desconecte el tubo respiradero.(4) Desenganche las cintas de la batería y
saque la batería de la moto de agua.
Comprobación de la batería

Asegúrese de que la caja de la batería no
esté dañada.

Asegúrese de que los terminales de la ba-
tería no están oxidados ni dañados.

Asegúrese de que el tubo del respiradero
no esté atascado ni dañado.
Comprobación del nivel de electrolito
Verifique que el electrolito se encuentre entre
las marcas de nivel máximo y mínimo.
Si el nivel de electrolito está bajo, añada agua
destilada hasta el nivel especificado.
PRECAUCIÓN: Utilice únicamente agua
destilada para rellenar la batería, pues de
1Terminal negativo de la batería (–): cable
negro
2Correa de la batería
3Terminal positivo de la batería (+): cable
rojo
4Tubo respiradero
123
4
chapter12 Page 78 Wednesday, October 14, 2009 4:58 PM

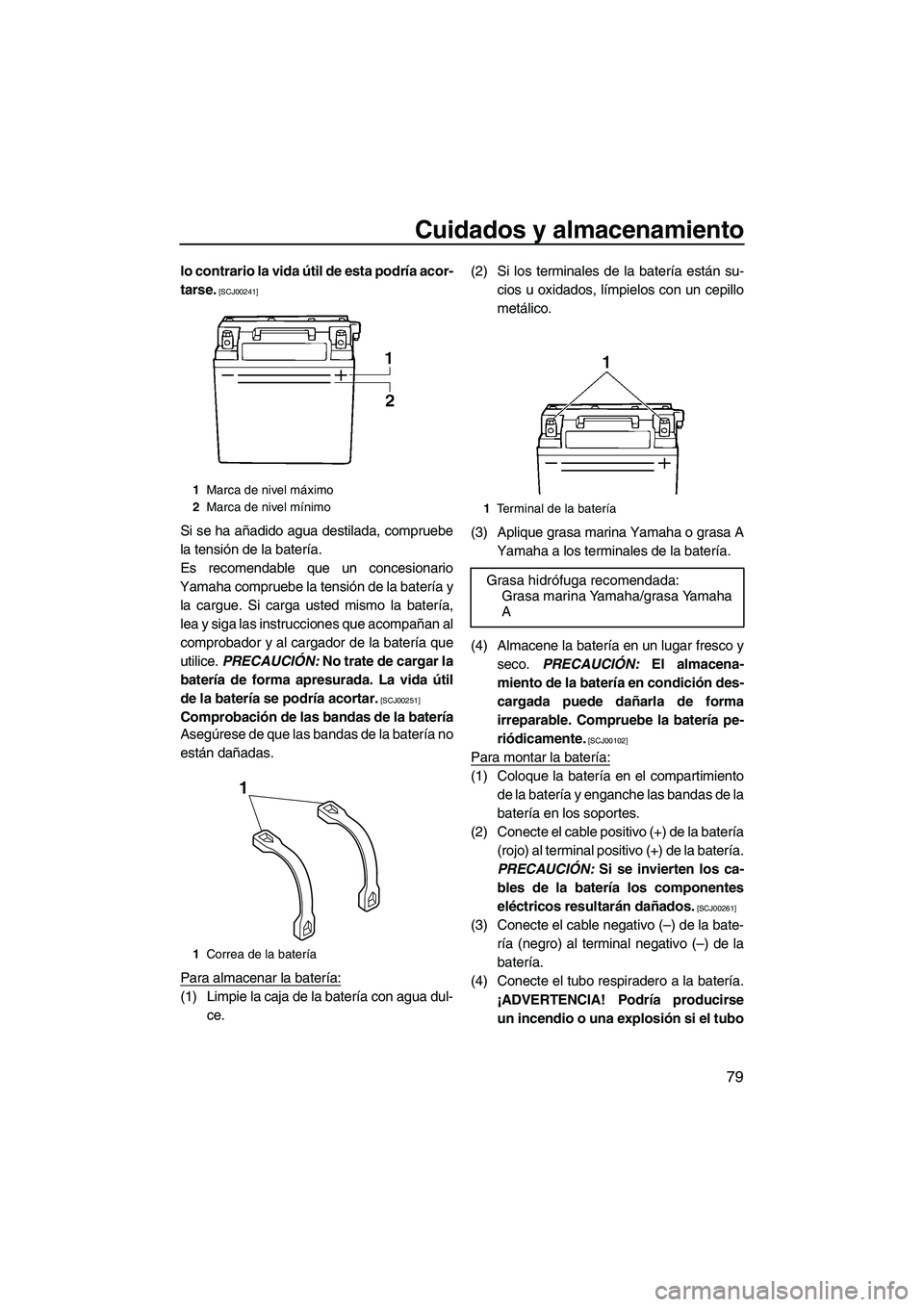

Cuidados y almacenamiento
79
lo contrario la vida útil de esta podría acor-
tarse.
[SCJ00241]
Si se ha añadido agua destilada, compruebe
la tensión de la batería.
Es recomendable que un concesionario
Yamaha compruebe la tensión de la batería y
la cargue. Si carga usted mismo la batería,
lea y siga las instrucciones que acompañan al
comprobador y al cargador de la batería que
utilice. PRECAUCIÓN: No trate de cargar la
batería de forma apresurada. La vida útil
de la batería se podría acortar.
[SCJ00251]
Comprobación de las bandas de la batería
Asegúrese de que las bandas de la batería no
están dañadas.
Para almacenar la batería:
(1) Limpie la caja de la batería con agua dul-
ce.(2) Si los terminales de la batería están su-
cios u oxidados, límpielos con un cepillo
metálico.
(3) Aplique grasa marina Yamaha o grasa A
Yamaha a los terminales de la batería.
(4) Almacene la batería en un lugar fresco y
seco. PRECAUCIÓN: El almacena-
miento de la batería en condición des-
cargada puede dañarla de forma
irreparable. Compruebe la batería pe-
riódicamente.
[SCJ00102]
Para montar la batería:
(1) Coloque la batería en el compartimiento
de la batería y enganche las bandas de la
batería en los soportes.
(2) Conecte el cable positivo (+) de la batería
(rojo) al terminal positivo (+) de la batería.
PRECAUCIÓN: Si se invierten los ca-
bles de la batería los componentes
eléctricos resultarán dañados.
[SCJ00261]
(3) Conecte el cable negativo (–) de la bate-
ría (negro) al terminal negativo (–) de la
batería.
(4) Conecte el tubo respiradero a la batería.
¡ADVERTENCIA! Podría producirse
un incendio o una explosión si el tubo
1Marca de nivel máximo
2Marca de nivel mínimo
1Correa de la batería
1
1Terminal de la batería
Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
chapter12 Page 79 Wednesday, October 14, 2009 4:58 PM

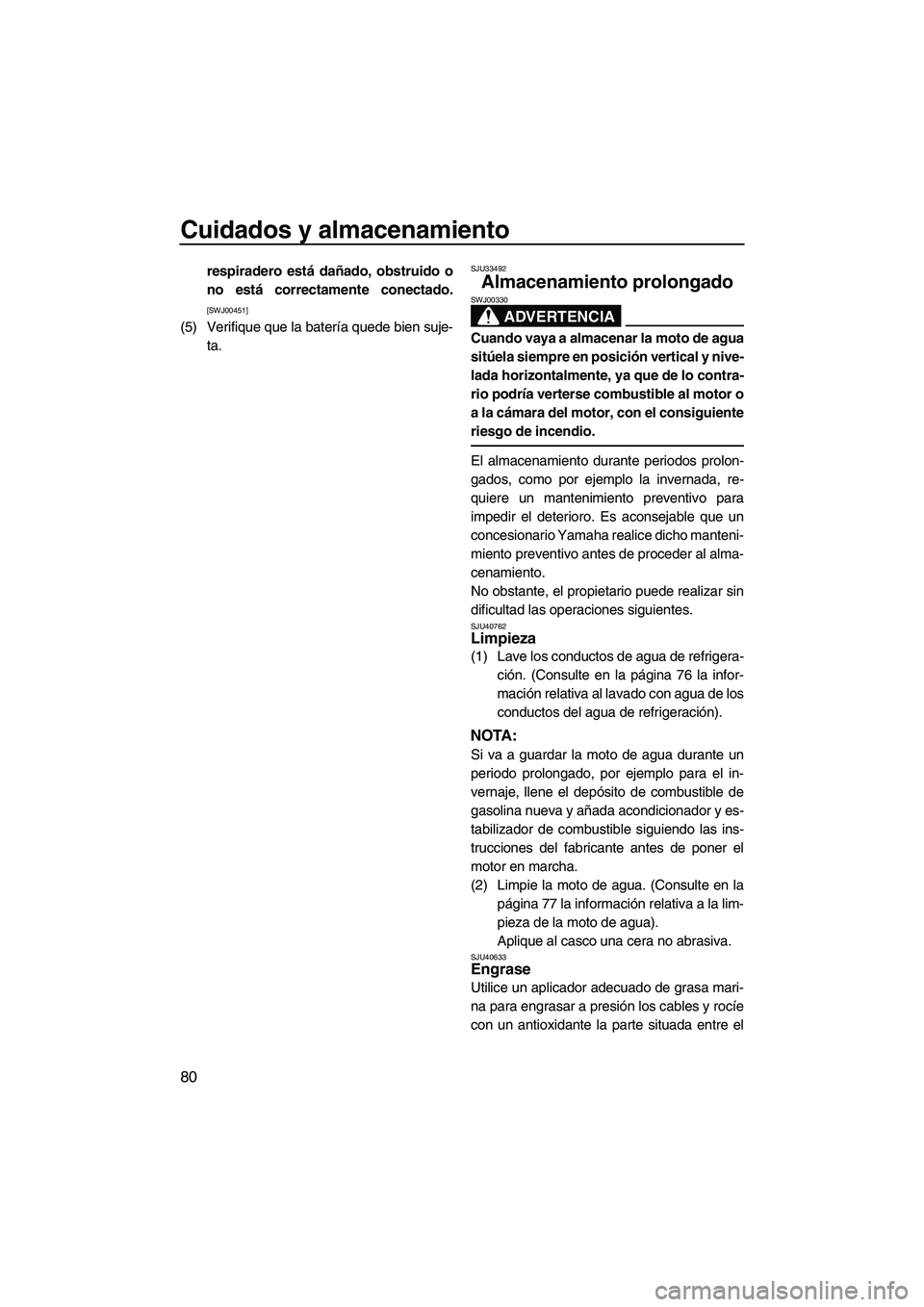

Cuidados y almacenamiento
80
respiradero está dañado, obstruido o
no está correctamente conectado.
[SWJ00451]
(5) Verifique que la batería quede bien suje-
ta.
SJU33492
Almacenamiento prolongado
ADVERTENCIA
SWJ00330
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
El almacenamiento durante periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho manteni-
miento preventivo antes de proceder al alma-
cenamiento.
No obstante, el propietario puede realizar sin
dificultad las operaciones siguientes.
SJU40762Limpieza
(1) Lave los conductos de agua de refrigera-
ción. (Consulte en la página 76 la infor-
mación relativa al lavado con agua de los
conductos del agua de refrigeración).
NOTA:
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-
tabilizador de combustible siguiendo las ins-
trucciones del fabricante antes de poner el
motor en marcha.
(2) Limpie la moto de agua. (Consulte en la
página 77 la información relativa a la lim-
pieza de la moto de agua).
Aplique al casco una cera no abrasiva.
SJU40633Engrase
Utilice un aplicador adecuado de grasa mari-
na para engrasar a presión los cables y rocíe
con un antioxidante la parte situada entre el
chapter12 Page 80 Wednesday, October 14, 2009 4:58 PM

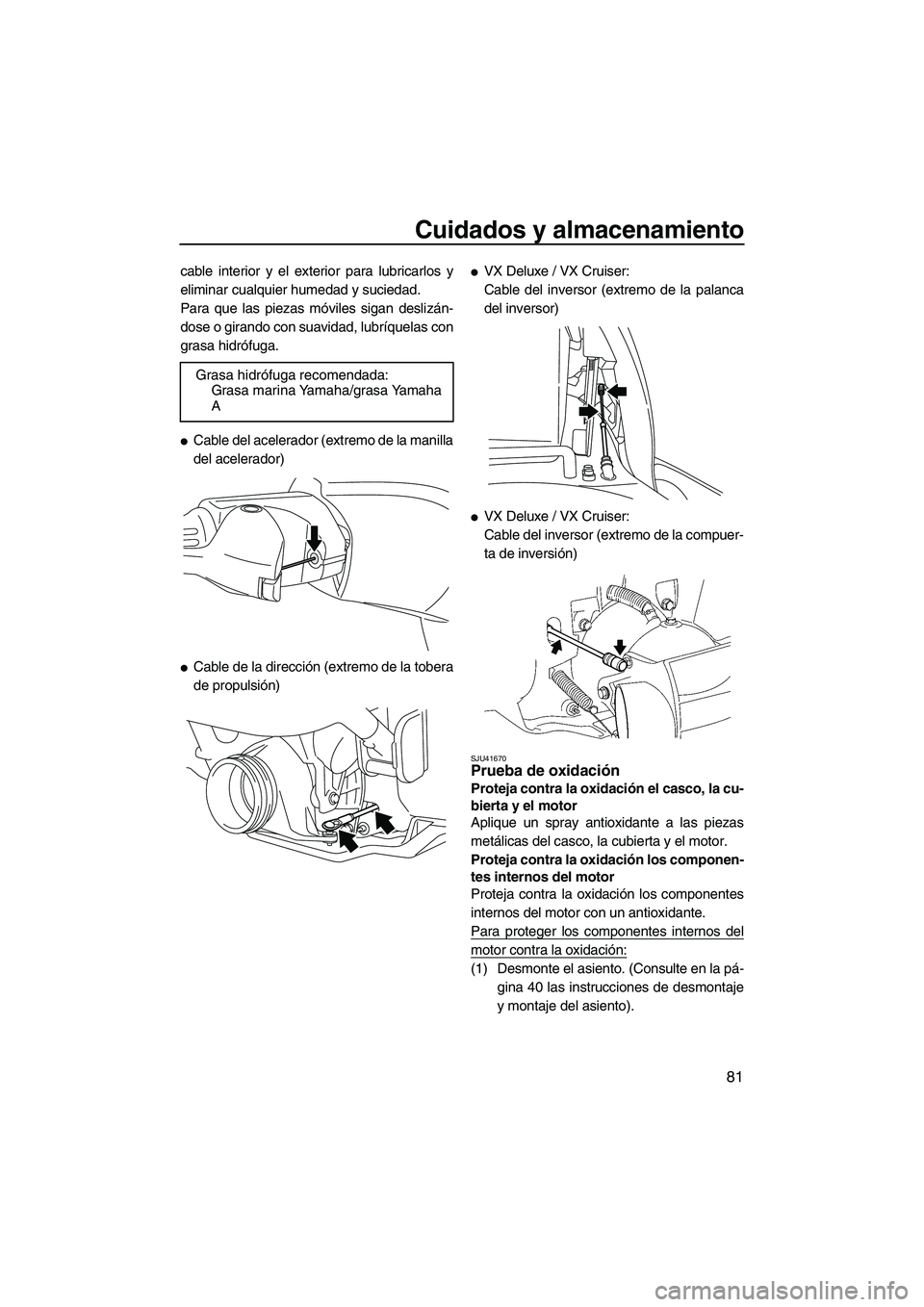

Cuidados y almacenamiento
81
cable interior y el exterior para lubricarlos y
eliminar cualquier humedad y suciedad.
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, lubríquelas con
grasa hidrófuga.

Cable del acelerador (extremo de la manilla
del acelerador)

Cable de la dirección (extremo de la tobera
de propulsión)

VX Deluxe / VX Cruiser:
Cable del inversor (extremo de la palanca
del inversor)

VX Deluxe / VX Cruiser:
Cable del inversor (extremo de la compuer-
ta de inversión)
SJU41670Prueba de oxidación
Proteja contra la oxidación el casco, la cu-
bierta y el motor
Aplique un spray antioxidante a las piezas
metálicas del casco, la cubierta y el motor.
Proteja contra la oxidación los componen-
tes internos del motor
Proteja contra la oxidación los componentes
internos del motor con un antioxidante.
Para proteger los componentes internos del
motor contra la oxidación:
(1) Desmonte el asiento. (Consulte en la pá-
gina 40 las instrucciones de desmontaje
y montaje del asiento). Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
chapter12 Page 81 Wednesday, October 14, 2009 4:58 PM

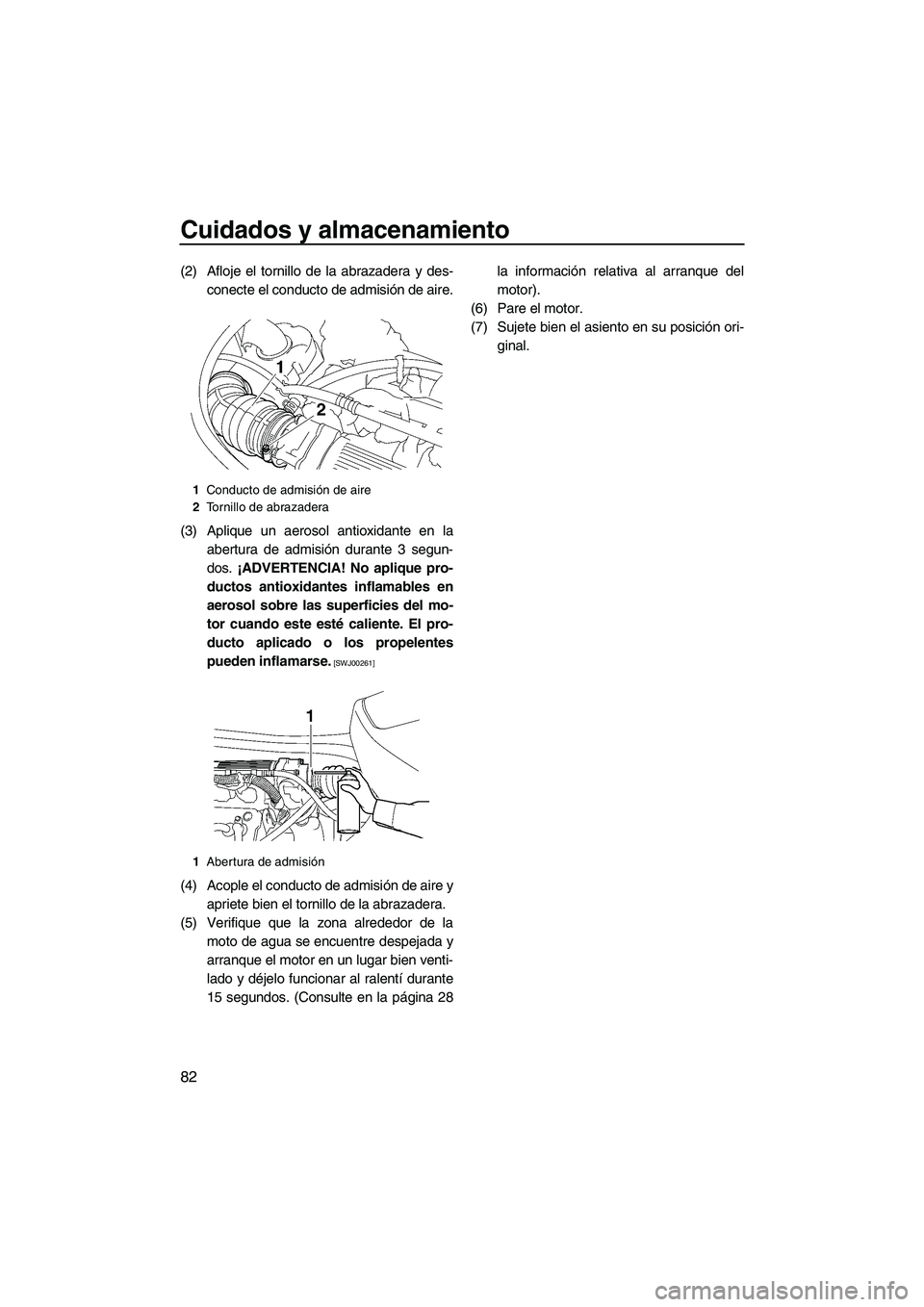

Cuidados y almacenamiento
82
(2) Afloje el tornillo de la abrazadera y des-
conecte el conducto de admisión de aire.
(3) Aplique un aerosol antioxidante en la
abertura de admisión durante 3 segun-
dos. ¡ADVERTENCIA! No aplique pro-
ductos antioxidantes inflamables en
aerosol sobre las superficies del mo-
tor cuando este esté caliente. El pro-
ducto aplicado o los propelentes
pueden inflamarse.
[SWJ00261]
(4) Acople el conducto de admisión de aire y
apriete bien el tornillo de la abrazadera.
(5) Verifique que la zona alrededor de la
moto de agua se encuentre despejada y
arranque el motor en un lugar bien venti-
lado y déjelo funcionar al ralentí durante
15 segundos. (Consulte en la página 28la información relativa al arranque del
motor).
(6) Pare el motor.
(7) Sujete bien el asiento en su posición ori-
ginal.
1Conducto de admisión de aire
2Tornillo de abrazadera
1Abertura de admisión
chapter12 Page 82 Wednesday, October 14, 2009 4:58 PM
