Entretien
84
FJU33768

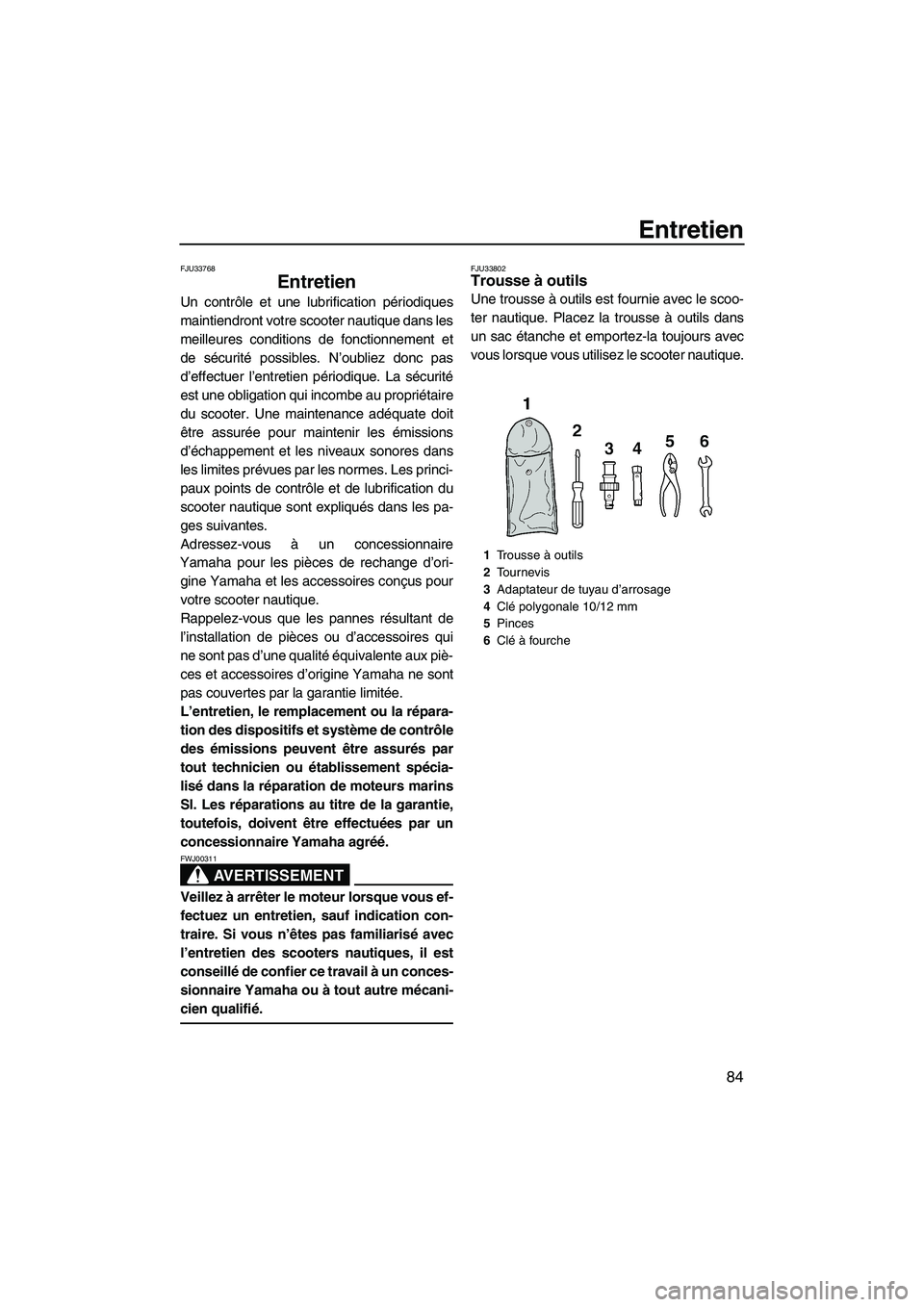

Entretien
Un contrôle et une lubrification périodiques
maintiendront votre scooter nautique dans les
meilleures conditions de fonctionnement et
de sécurité possibles. N’oubliez donc pas
d’effectuer l’entretien périodique. La sécurité
est une obligation qui incombe au propriétaire
du scooter. Une maintenance adéquate doit
être assurée pour maintenir les émissions
d’échappement et les niveaux sonores dans
les limites prévues par les normes. Les princi-
paux points de contrôle et de lubrification du
scooter nautique sont expliqués dans les pa-
ges suivantes.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori- gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux piè-
ces et accessoires d’origine Yamaha ne sont
pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha agréé.
AVERTISSEMENT
FWJ00311
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication con-
traire. Si vous n’êtes pas familiarisé avec
l’entretien des scooters nautiques, il est
conseillé de confier ce travail à un conces-
sionnaire Yamaha ou à tout autre mécani-
cien qualifié.
FJU33802Trousse à outils
Une trousse à outils est fournie avec le scoo-
ter nautique. Placez la trousse à outils dans
un sac étanche et emportez-la toujours avec
vous lorsque vous utilisez le scooter nautique.
1 Trousse à outils
2 To u r n e v i s
3 Adaptateur de tuyau d’arrosage
4 Clé polygonale 10/12 mm
5 Pinces
6 Clé à fourche
UF2P70F0.book Page 84 Tuesday, July 24, 2012 9:47 AM

Entretien
85

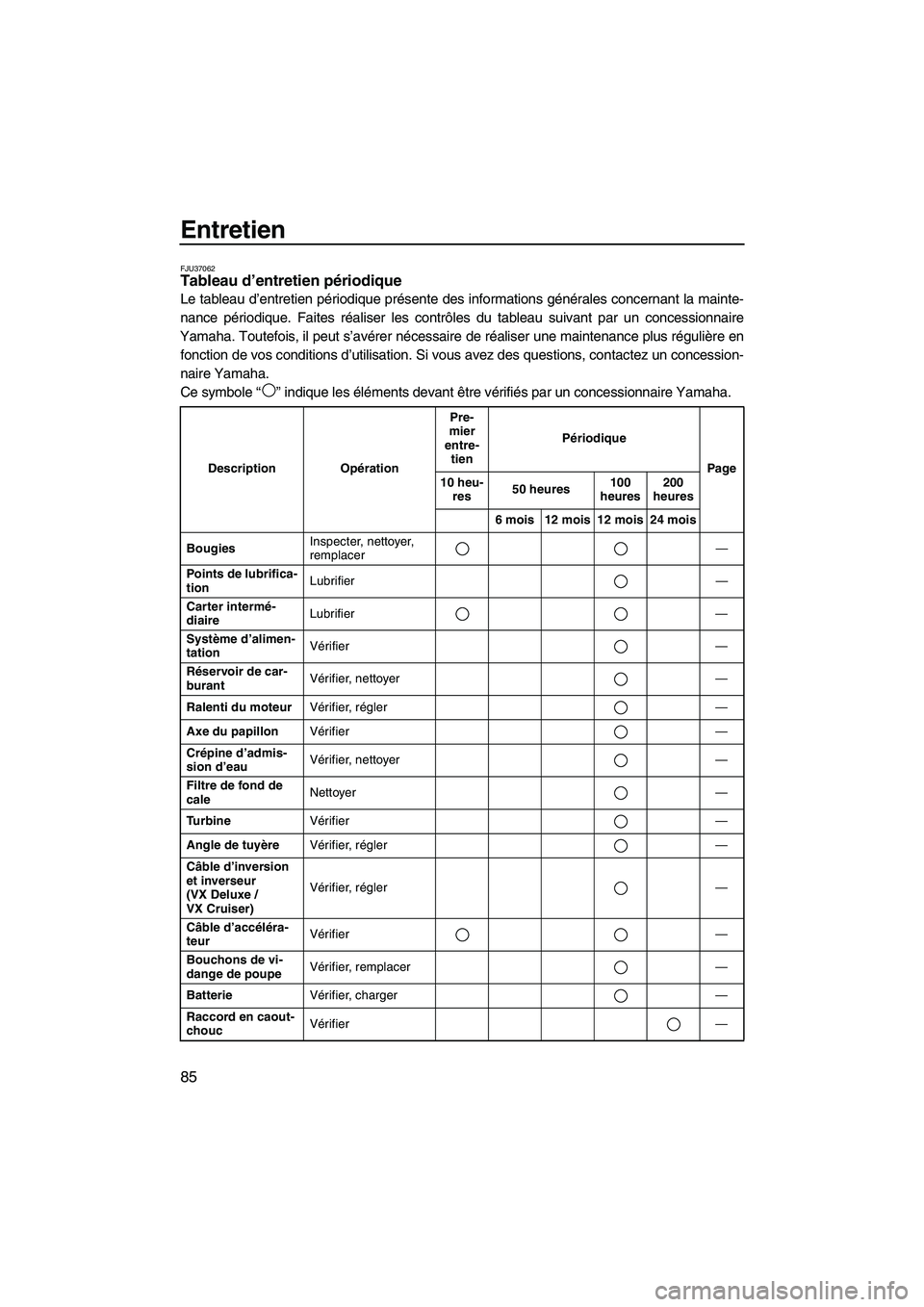

FJU37062Tableau d’entretien périodique
Le tableau d’entretien périodique présente des informations générales concernant la mainte-
nance périodique. Faites réaliser les contrôles du tableau suivant par un concessionnaire
Yamaha. Toutefois, il peut s’avérer nécessaire de réaliser une maintenance plus régulière en
fonction de vos conditions d’utilisation. Si vous avez des questions, contactez un concession-
naire Yamaha.
Ce symbole “ ” indique les éléments devant être vérifiés par un concessionnaire Yamaha.
Description OpérationPre-
mier
entre- tien Périodique
Page
10 heu- res 50 heures
100
heures 200
heures
6 mois 12 mois 12 mois 24 mois
Bougies Inspecter, nettoyer,
remplacer
—
Points de lubrifica-
tion Lubrifier
—
Carter intermé-
diaire Lubrifier
—
Système d’alimen-
tation Vérifier
—
Réservoir de car-
burant Vérifier, nettoyer
—
Ralenti du moteur Vérifier, régler —
Axe du papillon Vérifier —
Crépine d’admis-
sion d’eau Vérifier, nettoyer
—
Filtre de fond de
cale Nettoyer
—
Tu r b i n e Vérifier —
Angle de tuyère Vérifier, régler —
Câble d’inversion
et inverseur
(VX Deluxe /
VX Cruiser) Vérifier, régler
—
Câble d’accéléra-
teur Vérifier
—
Bouchons de vi-
dange de poupe Vérifier, remplacer
—
Batterie Vérifier, charger —
Raccord en caout-
chouc Vérifier
—
UF2P70F0.book Page 85 Tuesday, July 24, 2012 9:47 AM

Entretien
86

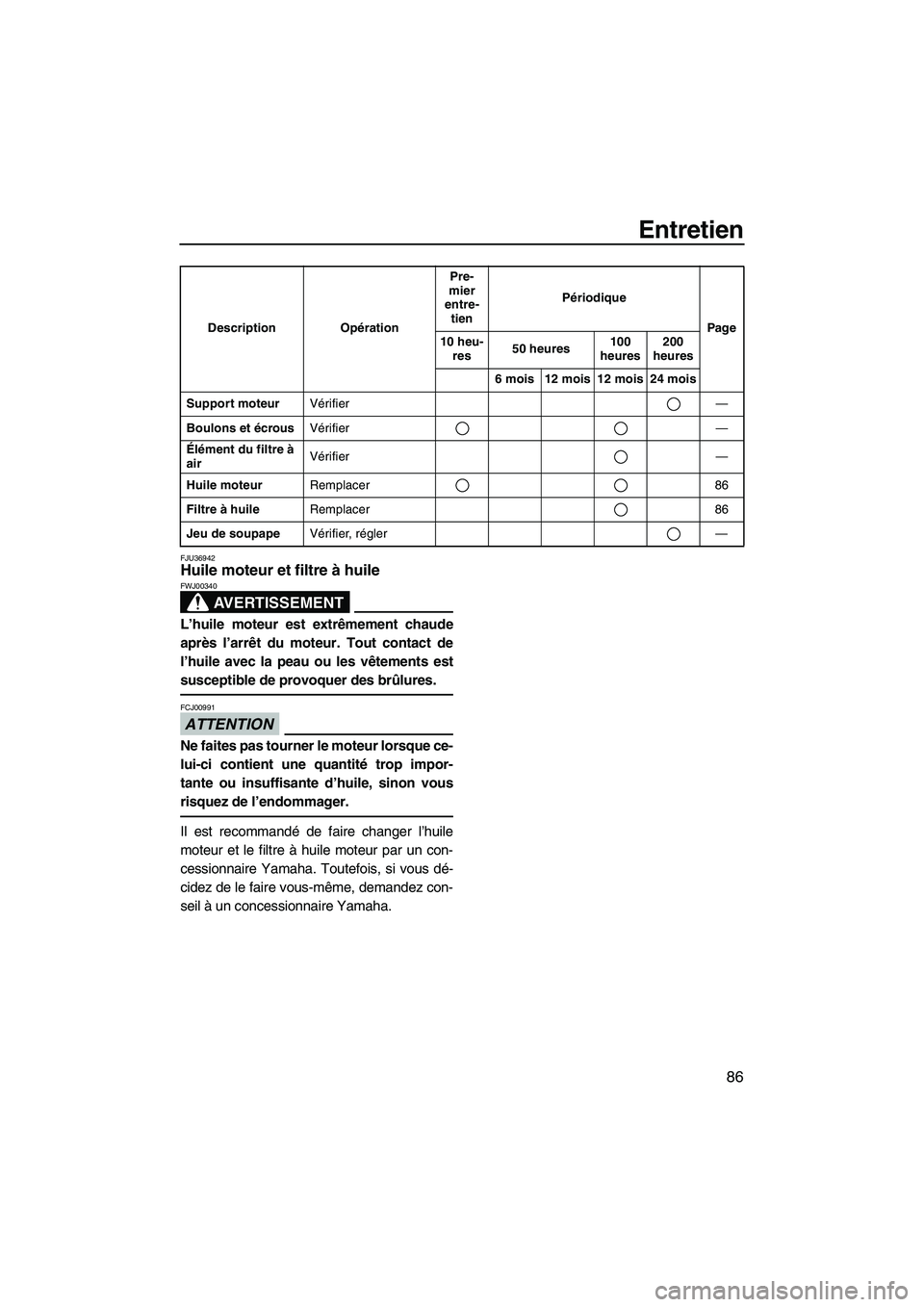

FJU36942Huile moteur et filtre à huile
AVERTISSEMENT
FWJ00340
L’huile moteur est extrêmement chaude
après l’arrêt du moteur. Tout contact de
l’huile avec la peau ou les vêtements est
susceptible de provoquer des brûlures.
ATTENTION
FCJ00991
Ne faites pas tourner le moteur lorsque ce-
lui-ci contient une quantité trop impor-
tante ou insuffisante d’huile, sinon vous
risquez de l’endommager.
Il est recommandé de faire changer l’huile
moteur et le filtre à huile moteur par un con-
cessionnaire Yamaha. Toutefois, si vous dé-
cidez de le faire vous-même, demandez con-
seil à un concessionnaire Yamaha.
Support moteurVérifier —
Boulons et écrous Vérifier —
Élément du filtre à
air Vérifier —
Huile moteur Remplacer 86
Filtre à huile Remplacer 86
Jeu de soupape Vérifier, régler —
Description Opération
Pre-
mier
entre- tien Périodique
Page
10 heu- res 50 heures 100
heures 200
heures
6 mois 12 mois 12 mois 24 mois
UF2P70F0.book Page 86 Tuesday, July 24, 2012 9:47 AM

Spécifications
87
FJU34542
Spécifications
Capacité du scooter nautique:
Nombre maximum de personnes à bord:3 personne
Charge maximale: 240 kg (530 lb)
Dimensions:
Longueur:
VX Sport 3220 mm (126.8 in)
VX Deluxe 3270 mm (128.7 in)
VX Cruiser 3270 mm (128.7 in)
Largeur: 1170 mm (46.1 in)
Hauteur: 1160 mm (45.7 in)
Poids à sec:
VX Sport 334 kg (736 lb)
VX Deluxe 338 kg (745 lb)
VX Cruiser 340 kg (750 lb)
Performances:
Puissance maximale (conformément aux
normes ISO 8665/SAE J1228):75.0 kWà8000 tr/min
Consommation maximale de carburant:
25.7 L/h (6.8 US gal/h, 5.7 Imp.gal/h)
Autonomie (Plein régime): 2.34 heure
Régime embrayé: 1650 ±50 tr/min
Moteur:
Type:
Refroidi par liquide, 4temps, DACT
Nombre de cylindres: 4
Cylindrée:
1052 cm³
Alésage × course:
76.0 × 58.0 mm (2.99 × 2.28 in)
Taux de compression: 11.4 : 1
Jeu des soupapes d’admission (à froid):
0.11–0.20 mm (0.0043–0.0079 in)
Jeu des soupapes d’échappement (à froid): 0.25–0.34 mm (0.0098–0.0134 in)
Système de lubrification: Carter sec
Système de refroidissement:
Eau Système de démarrage:
Electrique
Système d’allumage: T.C.I.
Modèle de bougie:
CR9EB
Ecartement des électrodes: 0.7–0.8 mm (0.028–0.031 in)
Capacité de la batterie: 12 V, 19 Ah
Système de charge:
Volant magnétique
Unité d’entraînement:
Système de propulsion:Pompe de propulsion
Type de pompe de propulsion: Axiale monoétagée
Rotation de la turbine:
Sens inverse des aiguilles d’une montre
Angle de tuyère: 24.0+24.0 °
Carburant et huile:
Carburant recommandé:
Essence ordinaire sans plomb
Indice d’octane minimum (IOP): 86
Indice d’octane minimum (IOR): 90
Huile moteur de type SAE recommandée:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Huile moteur de type API recommandée: API SE, SF, SG, SH, SJ, SL
Capacité totale du réservoir de carburant: 60 L (15.9 US gal, 13.2 Imp.gal)
Quantité d’huile moteur avec remplacement du
filtre à huile: 2.2 L (2.33 US qt, 1.94 Imp.qt)
Quantité d’huile moteur sans remplacement du
filtre à huile: 2.0 L (2.11 US qt, 1.76 Imp.qt)
Quantité totale d’huile moteur:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2P70F0.book Page 87 Tuesday, July 24, 2012 9:47 AM

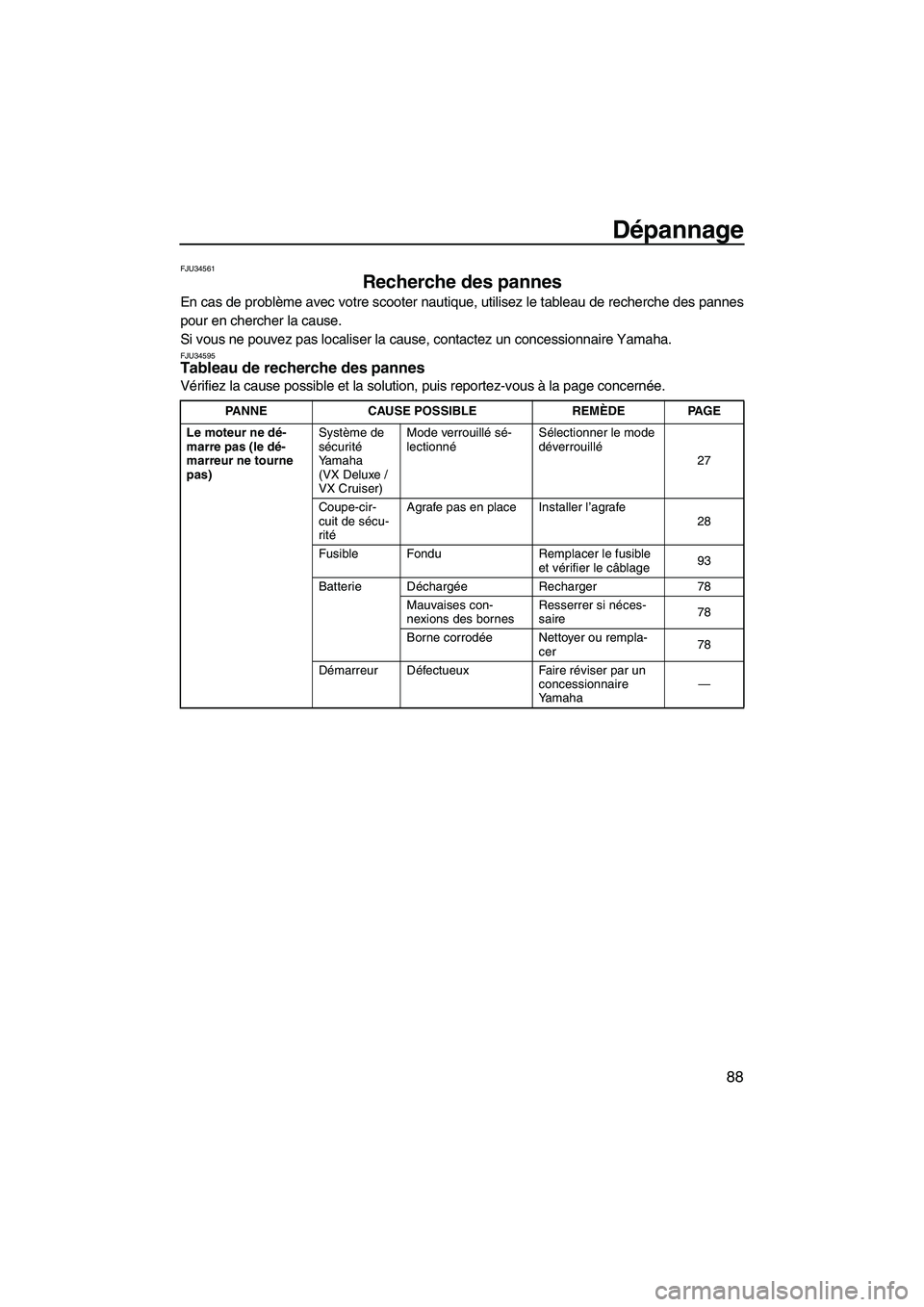

Dépannage
88
FJU34561
Recherche des pannes
En cas de problème avec votre scooter nautique, utilisez le tableau de recherche des pannes
pour en chercher la cause.
Si vous ne pouvez pas localiser la cause, contactez un concessionnaire Yamaha.
FJU34595Tableau de recherche des pannes
Vérifiez la cause possible et la soluti on, puis reportez-vous à la page concernée.
PANNECAUSE POSSIBLE REMÈDEPAGE
Le moteur ne dé-
marre pas (le dé-
marreur ne tourne
pas) Système de
sécurité
Yamaha
(VX Deluxe /
VX Cruiser)Mode verrouillé sé-
lectionné
Sélectionner le mode
déverrouillé
27
Coupe-cir-
cuit de sécu-
rité Agrafe pas en place Installer l’agrafe
28
Fusible Fondu Remplacer le fusible
et vérifier le câblage 93
Batterie Déchargée Recharger78
Mauvaises con-
nexions des bornes Resserrer si néces-
saire
78
Borne corrodée Nettoyer ou rempla- cer 78
Démarreur Défectueux Faire réviser par un
concessionnaire
Yamaha —
UF2P70F0.book Page 88 Tuesday, July 24, 2012 9:47 AM

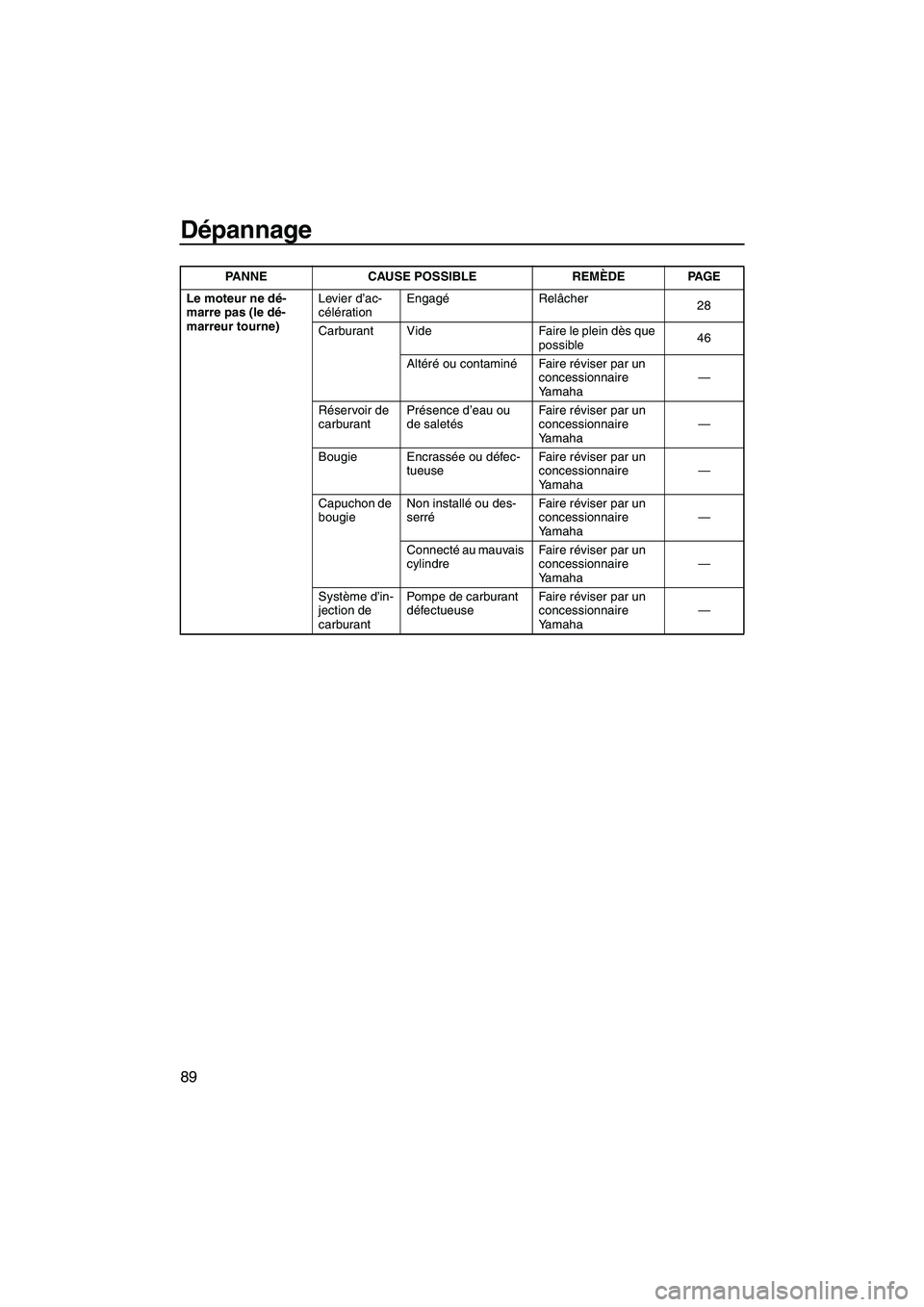

Dépannage
89
Le moteur ne dé-
marre pas (le dé-
marreur tourne)Levier d’ac-
célération
Engagé Relâcher
28
Carburant Vide Faire le plein dès que possible46
Altéré ou contaminé Faire réviser par un concessionnaire
Yamaha —
Réservoir de
carburant Présence d’eau ou
de saletés Faire réviser par un
concessionnaire
Yamaha —
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Yamaha —
Capuchon de
bougie Non installé ou des-
serré Faire réviser par un
concessionnaire
Yamaha —
Connecté au mauvais
cylindre Faire réviser par un
concessionnaire
Yamaha —
Système d’in-
jection de
carburant Pompe de carburant
défectueuse
Faire réviser par un
concessionnaire
Yamaha —
PANNE CAUSE POSSIBLE REMÈDE PAGE
UF2P70F0.book Page 89 Tuesday, July 24, 2012 9:47 AM

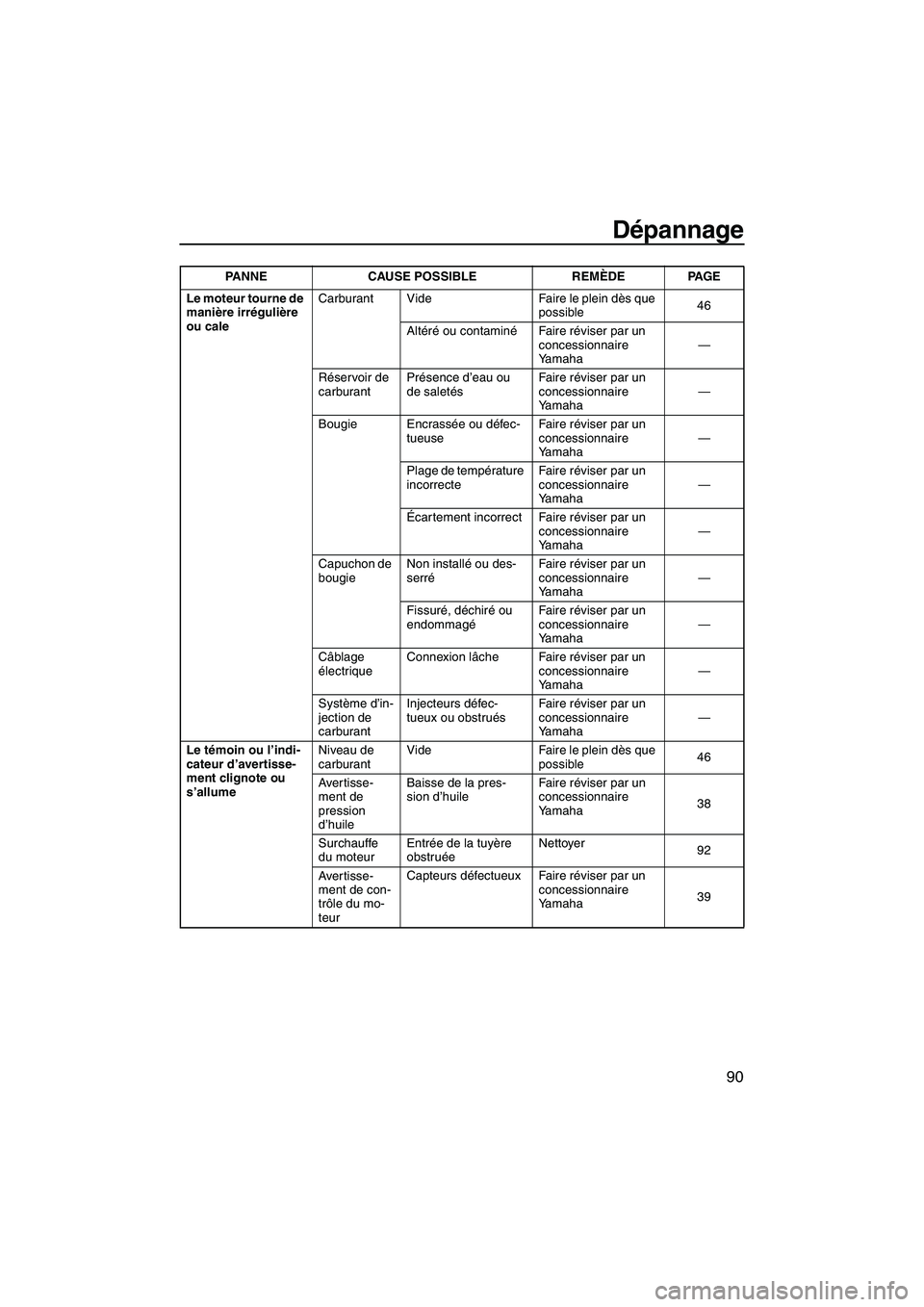

Dépannage
90
Le moteur tourne de
manière irrégulière
ou caleCarburant Vide Faire le plein dès que
possible46
Altéré ou contaminé Faire réviser par un concessionnaire
Yamaha —
Réservoir de
carburant Présence d’eau ou
de saletés Faire réviser par un
concessionnaire
Yamaha —
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Yamaha —
Plage de température
incorrecte Faire réviser par un
concessionnaire
Yamaha —
Écartement incorrect Faire réviser par un concessionnaire
Yamaha —
Capuchon de
bougie Non installé ou des-
serré Faire réviser par un
concessionnaire
Yamaha —
Fissuré, déchiré ou
endommagé Faire réviser par un
concessionnaire
Yamaha —
Câblage
électrique Connexion lâche Faire réviser par un
concessionnaire
Yamaha —
Système d’in-
jection de
carburant Injecteurs défec-
tueux ou obstrués
Faire réviser par un
concessionnaire
Yamaha —
Le témoin ou l’indi-
cateur d’avertisse-
ment clignote ou
s’allume Niveau de
carburant
Vide Faire le plein dès que
possible 46
Avertisse-
ment de
pression
d’huile Baisse de la pres-
sion d’huile
Faire réviser par un
concessionnaire
Yamaha
38
Surchauffe
du moteur Entrée de la tuyère
obstruée Nettoyer
92
Avertisse-
ment de con-
trôle du mo-
teur Capteurs défectueux Faire réviser par un
concessionnaire
Yamaha 39
PANNE CAUSE POSSIBLE REMÈDE PAGE
UF2P70F0.book Page 90 Tuesday, July 24, 2012 9:47 AM

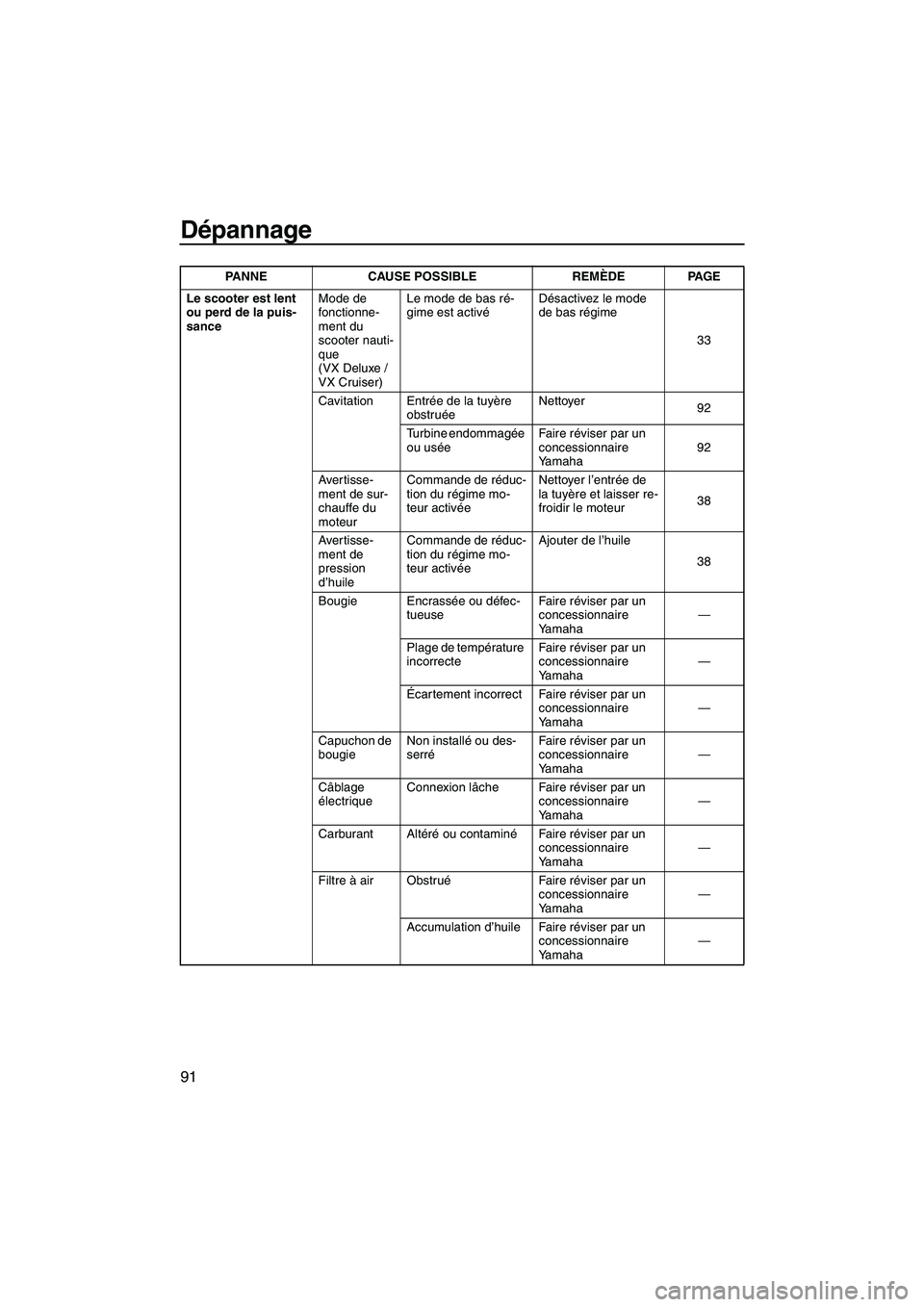

Dépannage
91
Le scooter est lent
ou perd de la puis-
sanceMode de
fonctionne-
ment du
scooter nauti-
que
(VX Deluxe /
VX Cruiser)Le mode de bas ré-
gime est activé
Désactivez le mode
de bas régime
33
Cavitation Entrée de la tuyère obstruée Nettoyer
92
Turbine endommagée
ou usée Faire réviser par un
concessionnaire
Yamaha 92
Avertisse-
ment de sur-
chauffe du
moteur Commande de réduc-
tion du régime mo-
teur activée
Nettoyer l’entrée de
la tuyère et laisser re-
froidir le moteur
38
Avertisse-
ment de
pression
d’huile Commande de réduc-
tion du régime mo-
teur activée
Ajouter de l’huile
38
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Yamaha —
Plage de température
incorrecte Faire réviser par un
concessionnaire
Yamaha —
Écartement incorrect Faire réviser par un concessionnaire
Yamaha —
Capuchon de
bougie Non installé ou des-
serré Faire réviser par un
concessionnaire
Yamaha —
Câblage
électrique Connexion lâche Faire réviser par un
concessionnaire
Yamaha —
Carburant Altéré ou contaminé Faire réviser par un concessionnaire
Yamaha—
Filtre à air Obstrué Faire réviser par un concessionnaire
Yamaha—
Accumulation d’huile Faire réviser par un concessionnaire
Yamaha —
PANNE CAUSE POSSIBLE REMÈDE PAGE
UF2P70F0.book Page 91 Tuesday, July 24, 2012 9:47 AM

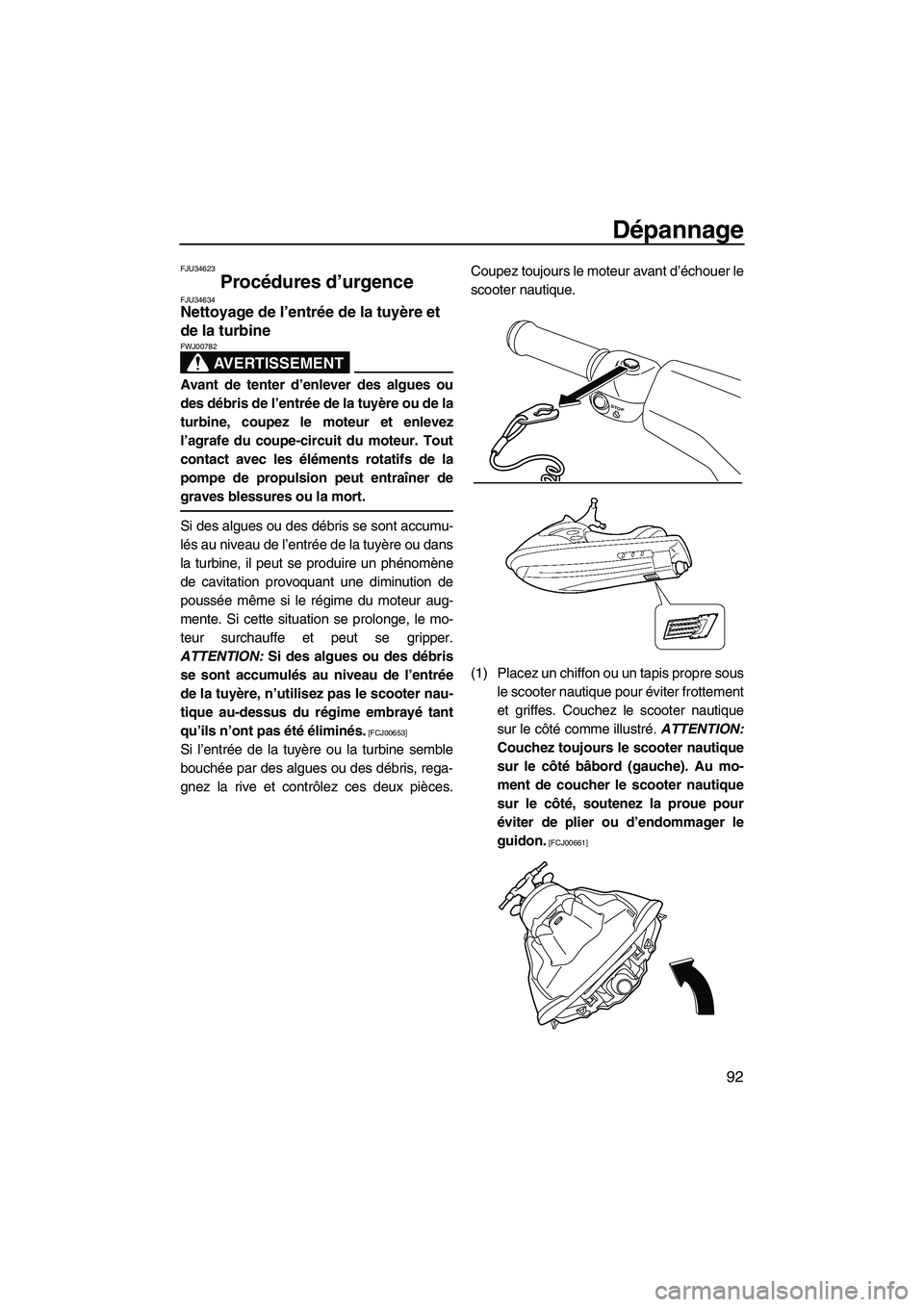

Dépannage
92
FJU34623
Procédures d’urgence FJU34634Nettoyage de l’entrée de la tuyère et
de la turbine
AVERTISSEMENT
FWJ00782
Avant de tenter d’enlever des algues ou
des débris de l’entrée de la tuyère ou de la
turbine, coupez le moteur et enlevez
l’agrafe du coupe-circuit du moteur. Tout
contact avec les éléments rotatifs de la
pompe de propulsion peut entraîner de
graves blessures ou la mort.
Si des algues ou des débris se sont accumu-
lés au niveau de l’entrée de la tuyère ou dans
la turbine, il peut se produire un phénomène
de cavitation provoquant une diminution de
poussée même si le régime du moteur aug-
mente. Si cette situation se prolonge, le mo-
teur surchauffe et peut se gripper.
ATTENTION: Si des algues ou des débris
se sont accumulés au niveau de l’entrée
de la tuyère, n’utilisez pas le scooter nau-
tique au-dessus du régime embrayé tant
qu’ils n’ont pas été éliminés.
[FCJ00653]
Si l’entrée de la tuyère ou la turbine semble
bouchée par des algues ou des débris, rega-
gnez la rive et contrôlez ces deux pièces. Coupez toujours le moteur avant d’échouer le
scooter nautique.
(1) Placez un chiffon ou un tapis propre sous
le scooter nautique pour éviter frottement
et griffes. Couchez le scooter nautique
sur le côté comme illustré. ATTENTION:
Couchez toujours le scooter nautique
sur le côté bâbord (gauche). Au mo-
ment de coucher le scooter nautique
sur le côté, soutenez la proue pour
éviter de plier ou d’endommager le
guidon.
[FCJ00661]
STOP
UF2P70F0.book Page 92 Tuesday, July 24, 2012 9:47 AM

Dépannage
93
(2) Enlevez les algues ou les débris accumu-lés autour de l’entrée de la tuyère, de l’ar-
bre d’entraînement, de la turbine, du
corps de la pompe de propulsion et de la
tuyère de poussée.
Si vous avez des difficultés à enlever les
débris, consultez un concessionnaire
Yamaha.
FJU34641Relance de la batterie
Si la batterie du scooter nautique est à plat, le
moteur peut être démarré à l’aide d’une batte-
rie de secours de 12 volts et de câbles vo-
lants.
FJU34663Branchement des câbles volants
AVERTISSEMENT
FWJ01250
Pour éviter que la batterie n’explose et que
le circuit électrique ne soit gravement
endommagé :
●N’inversez pas la polarité des câbles vo-
lants lors de la connexion à la batterie.
●Ne connectez pas le câble volant négatif
(–) à la borne négative (–) de la batterie
du scooter nautique.
●Ne mettez pas en contact le câble volant
positif (+) avec le câble volant négatif
(–).
(1) Connectez le câble volant positif (+) aux bornes positives (+) des deux batteries.
(2) Connectez une extrémité du câble volant négatif (–) à la borne négative (–) de la
batterie de secours. (3) Connectez l’autre extrémité du câble vo-
lant négatif (–) à un étrier du moteur.
(4) Démarrez le moteur, puis déconnectez les câbles volants en inversant la procé-
dure ci-dessus. (Cf. page 28 pour plus
d’informations sur le démarrage du mo-
teur.)
FJU34695Remplacement des fusibles
Si un fusible est grillé, remplacez-le.
Pour remplacer un fusible :
(1) Déposez le siège. (Cf. page 40 pour lesprocédures de dépose et d’installation du
siège.)
1Câble volant négatif (–)
2 Batterie de secours
3 Câble volant positif (+)
4 Etriers du moteur
1 Fusible en bon état
2 Fusible grillé
1
43
2
2
1
UF2P70F0.book Page 93 Tuesday, July 24, 2012 9:47 AM
