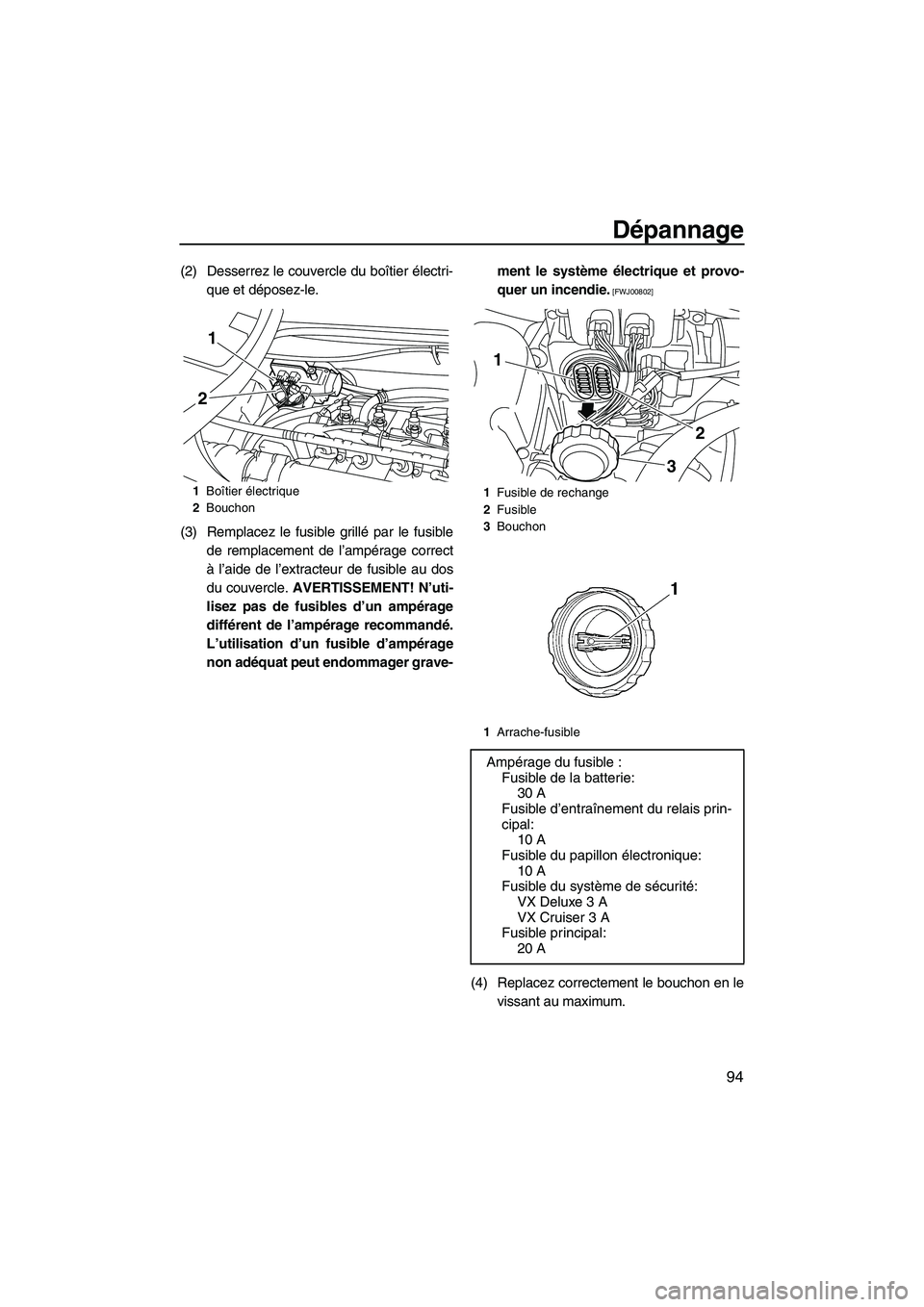

Dépannage
94
(2) Desserrez le couvercle du boîtier électri-que et déposez-le.
(3) Remplacez le fusible grillé par le fusible de remplacement de l’ampérage correct
à l’aide de l’extracteur de fusible au dos
du couvercle. AVERTISSEMENT! N’uti-
lisez pas de fusibles d’un ampérage
différent de l’ampérage recommandé.
L’utilisation d’un fusible d’ampérage
non adéquat peut endommager grave- ment le système électrique et provo-
quer un incendie.
[FWJ00802]
(4) Replacez correctement le bouchon en le
vissant au maximum.
1Boîtier électrique
2 Bouchon
1
2
1Fusible de rechange
2 Fusible
3 Bouchon
1 Arrache-fusible
Ampérage du fusible :
Fusible de la batterie: 30 A
Fusible d’entraînement du relais prin-
cipal: 10 A
Fusible du papillon électronique:
10 A
Fusible du système de sécurité: VX Deluxe 3 A
VX Cruiser 3 A
Fusible principal: 20 A
1
32
UF2P70F0.book Page 94 Tuesday, July 24, 2012 9:47 AM

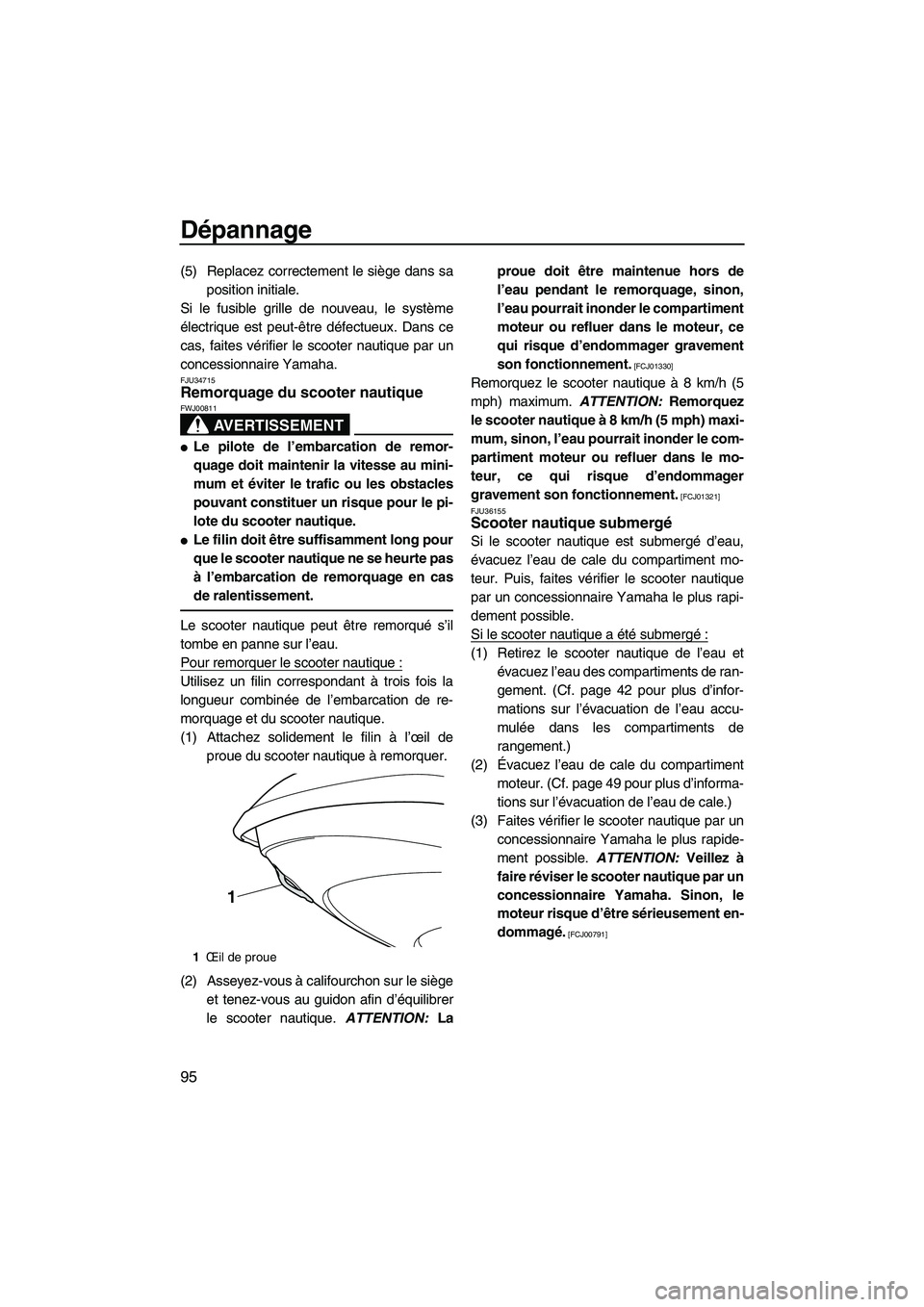

Dépannage
95
(5) Replacez correctement le siège dans saposition initiale.
Si le fusible grille de nouveau, le système
électrique est peut-être défectueux. Dans ce
cas, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
FJU34715Remorquage du scooter nautique
AVERTISSEMENT
FWJ00811
●Le pilote de l’embarcation de remor-
quage doit maintenir la vitesse au mini-
mum et éviter le trafic ou les obstacles
pouvant constituer un risque pour le pi-
lote du scooter nautique.
●Le filin doit être suffisamment long pour
que le scooter nautique ne se heurte pas
à l’embarcation de remorquage en cas
de ralentissement.
Le scooter nautique peut être remorqué s’il
tombe en panne sur l’eau.
Pour remorquer le scooter nautique :
Utilisez un filin correspondant à trois fois la
longueur combinée de l’embarcation de re-
morquage et du scooter nautique.
(1) Attachez solidement le filin à l’œil de proue du scooter nautique à remorquer.
(2) Asseyez-vous à califourchon sur le siège et tenez-vous au guidon afin d’équilibrer
le scooter nautique. ATTENTION: Laproue doit être maintenue hors de
l’eau pendant le remorquage, sinon,
l’eau pourrait inonder le compartiment
moteur ou refluer dans le moteur, ce
qui risque d’endommager gravement
son fonctionnement.
[FCJ01330]
Remorquez le scooter nautique à 8 km/h (5
mph) maximum. ATTENTION:
Remorquez
le scooter nautique à 8 km/h (5 mph) maxi-
mum, sinon, l’eau pourrait inonder le com-
partiment moteur ou refluer dans le mo-
teur, ce qui risque d’endommager
gravement son fonctionnement.
[FCJ01321]
FJU36155
Scooter nautique submergé
Si le scooter nautique est submergé d’eau,
évacuez l’eau de cale du compartiment mo-
teur. Puis, faites vérifier le scooter nautique
par un concessionnaire Yamaha le plus rapi-
dement possible.
Si le scooter nautique a été submergé :
(1) Retirez le scooter nautique de l’eau et évacuez l’eau des compartiments de ran-
gement. (Cf. page 42 pour plus d’infor-
mations sur l’évacuation de l’eau accu-
mulée dans les compartiments de
rangement.)
(2) Évacuez l’eau de cale du compartiment moteur. (Cf. page 49 pour plus d’informa-
tions sur l’évacuation de l’eau de cale.)
(3) Faites vérifier le scooter nautique par un concessionnaire Yamaha le plus rapide-
ment possible. ATTENTION: Veillez à
faire réviser le scooter nautique par un
concessionnaire Yamaha. Sinon, le
moteur risque d’être sérieusement en-
dommagé.
[FCJ00791]
1 Œil de proue
1
UF2P70F0.book Page 95 Tuesday, July 24, 2012 9:47 AM

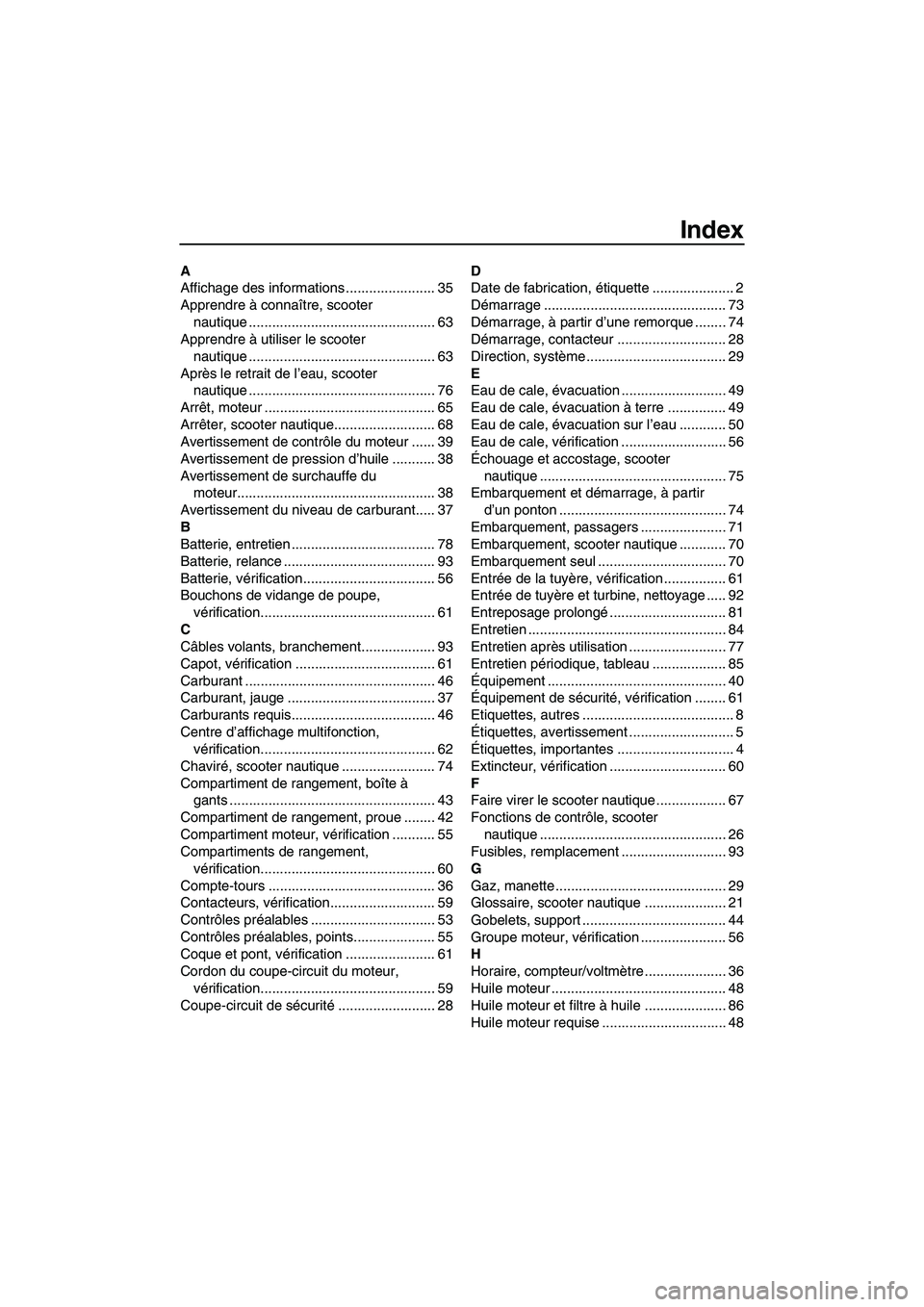

Index
A
Affichage des informations ....................... 35
Apprendre à connaître, scooter nautique ................................................ 63
Apprendre à utiliser le scooter
nautique ................................................ 63
Après le retrait de l’eau, scooter nautique ................................................ 76
Arrêt, moteur ............................................ 65
Arrêter, scooter nautique.......................... 68
Avertissement de contrôle du moteur ...... 39
Avertissement de pression d’huile ........... 38
Avertissement de surchauffe du moteur................................................... 38
Avertissement du niveau de carburant..... 37
B
Batterie, entretien ..................................... 78
Batterie, relance ....................................... 93
Batterie, vérification.................................. 56
Bouchons de vidange de poupe, vérification............................................. 61
C
Câbles volants, branchement................... 93
Capot, vérification .................................... 61
Carburant ................................................. 46
Carburant, jauge ...................................... 37
Carburants requis..................................... 46
Centre d’affichage multifonction, vérification............................................. 62
Chaviré, scooter nautique ........................ 74
Compartiment de rangement, boîte à gants ..................................................... 43
Compartiment de rangement, proue ........ 42
Compartiment moteur, vérification ........... 55
Compartiments de rangement, vérification............................................. 60
Compte-tours ........................................... 36
Contacteurs, vérification........................... 59
Contrôles préalables ................................ 53
Contrôles préalables, points..................... 55
Coque et pont, vérification ....................... 61
Cordon du coupe-circuit du moteur, vérification............................................. 59
Coupe-circuit de sécurité ......................... 28 D
Date de fabrication, étiquette ..................... 2
Démarrage ............................................... 73
Démarrage, à partir d’une remorque ........ 74
Démarrage, contacteur ............................ 28
Direction, système .................................... 29
E
Eau de cale, évacuation ........................... 49
Eau de cale, évacuation à terre ............... 49
Eau de cale, évacuation sur l’eau ............ 50
Eau de cale, vérification ........................... 56
Échouage et accostage, scooter
nautique ................................................ 75
Embarquement et démarrage, à partir
d’un ponton ........................................... 74
Embarquement, passagers ...................... 71
Embarquement, scooter nautique ............ 70
Embarquement seul ................................. 70
Entrée de la tuyère, vérification ................ 61
Entrée de tuyère et turbine, nettoyage ..... 92
Entreposage prolongé .............................. 81
Entretien ................................................... 84
Entretien après utilisation ......................... 77
Entretien périodique, tableau ................... 85
Équipement .............................................. 40
Équipement de sécurité, vérification ........ 61
Etiquettes, autres ....................................... 8
Étiquettes, avertissement ........................... 5
Étiquettes, importantes .............................. 4
Extincteur, vérification .............................. 60
F
Faire virer le scooter nautique .................. 67
Fonctions de contrôle, scooter nautique ................................................ 26
Fusibles, remplacement ........................... 93
G
Gaz, manette ............................................ 29
Glossaire, scooter nautique ..................... 21
Gobelets, support ..................................... 44
Groupe moteur, vérification ...................... 56
H
Horaire, compteur/voltmètre ..................... 36
Huile moteur ............................................. 48
Huile moteur et filtre à huile ..................... 86
Huile moteur requise ................................ 48
UF2P70F0.book Page 1 Tuesday, July 24, 2012 9:47 AM

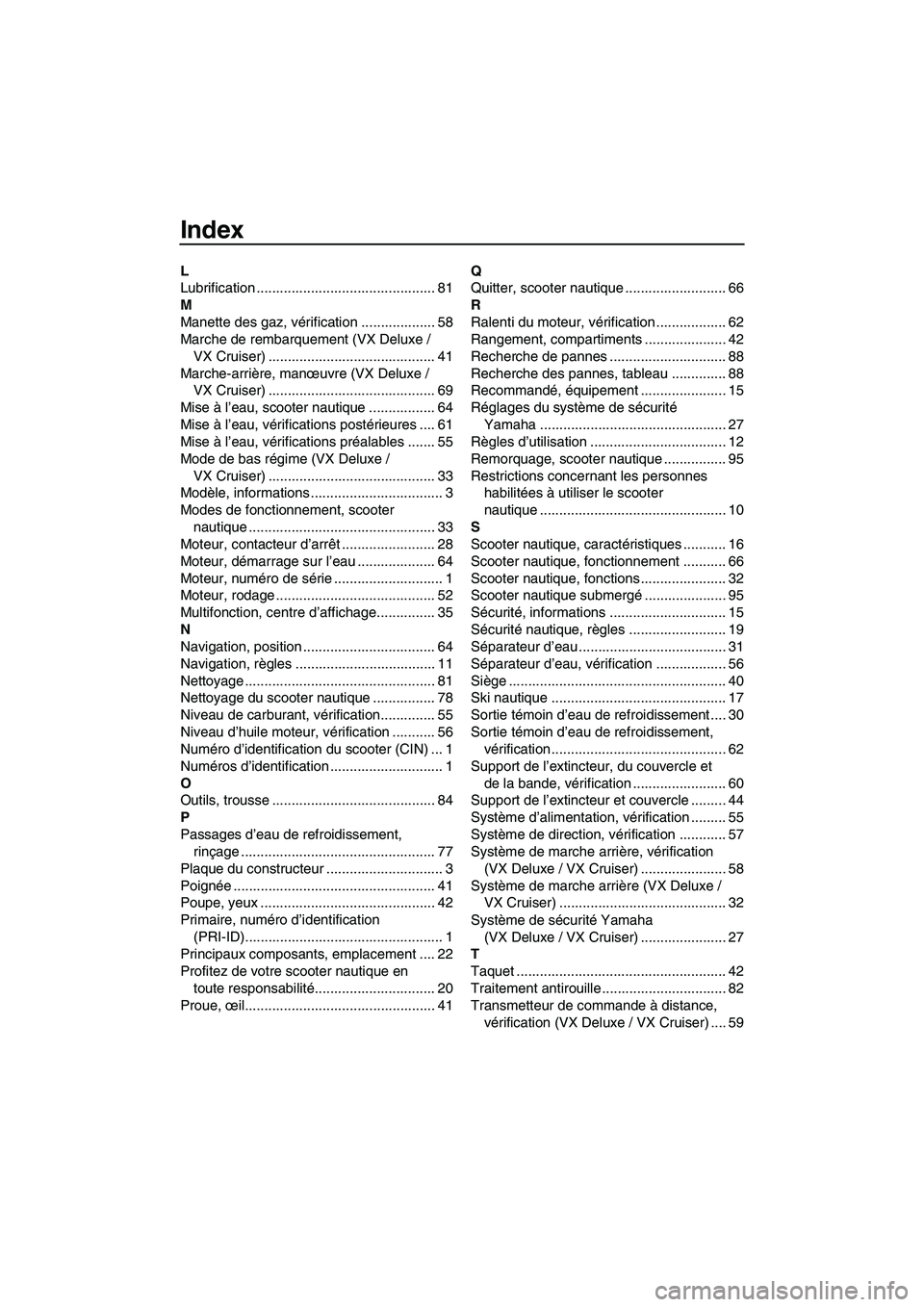

Index
L
Lubrification .............................................. 81
M
Manette des gaz, vérification ................... 58
Marche de rembarquement (VX Deluxe / VX Cruiser) ........................................... 41
Marche-arrière, manœuvre (VX Deluxe / VX Cruiser) ........................................... 69
Mise à l’eau, scooter nautique ................. 64
Mise à l’eau, vérifications postérieures .... 61
Mise à l’eau, vérifications préalables ....... 55
Mode de bas régime (VX Deluxe / VX Cruiser) ........................................... 33
Modèle, informations .................................. 3
Modes de fonctionnement, scooter
nautique ................................................ 33
Moteur, contacteur d’arrêt ........................ 28
Moteur, démarrage sur l’eau .................... 64
Moteur, numéro de série ............................ 1
Moteur, rodage ......................................... 52
Multifonction, centre d’affichage............... 35
N
Navigation, position .................................. 64
Navigation, règles .................................... 11
Nettoyage ................................................. 81
Nettoyage du scooter nautique ................ 78
Niveau de carburant, vérification.............. 55
Niveau d’huile moteur, vérification ........... 56
Numéro d’identification du scooter (CIN) ... 1
Numéros d’identification ............................. 1
O
Outils, trousse .......................................... 84
P
Passages d’eau de refroidissement, rinçage .................................................. 77
Plaque du constructeur .............................. 3
Poignée .................................................... 41
Poupe, yeux ............................................. 42
Primaire, numéro d’identification (PRI-ID)................................................... 1
Principaux composants, emplacement .... 22
Profitez de votre scooter nautique en
toute responsabilité............................... 20
Proue, œil................................................. 41 Q
Quitter, scooter nautique .......................... 66
R
Ralenti du moteur, vérification .................. 62
Rangement, compartiments ..................... 42
Recherche de pannes .............................. 88
Recherche des pannes, tableau .............. 88
Recommandé, équipement ...................... 15
Réglages du système de sécurité
Yamaha ................................................ 27
Règles d’utilisation ................................... 12
Remorquage, scooter nautique ................ 95
Restrictions concernant les personnes habilitées à utiliser le scooter
nautique ................................................ 10
S
Scooter nautique, caractéristiques ........... 16
Scooter nautique, fonctionnement ........... 66
Scooter nautique, fonctions ...................... 32
Scooter nautique submergé ..................... 95
Sécurité, informations .............................. 15
Sécurité nautique, règles ......................... 19
Séparateur d’eau ...................................... 31
Séparateur d’eau, vérification .................. 56
Siège ........................................................ 40
Ski nautique ............................................. 17
Sortie témoin d’eau de refroidissement .... 30
Sortie témoin d’eau de refroidissement, vérification ............................................. 62
Support de l’extincteur, du couvercle et de la bande, vérification ........................ 60
Support de l’extincteur et couvercle ......... 44
Système d’alimentation, vérification ......... 55
Système de direction, vérification ............ 57
Système de marche arrière, vérification
(VX Deluxe / VX Cruiser) ...................... 58
Système de marche arrière (VX Deluxe / VX Cruiser) ........................................... 32
Système de sécurité Yamaha (VX Deluxe / VX Cruiser) ...................... 27
T
Taquet ...................................................... 42
Traitement antirouille ................................ 82
Transmetteur de commande à distance, vérification (VX Deluxe / VX Cruiser) .... 59
UF2P70F0.book Page 2 Tuesday, July 24, 2012 9:47 AM

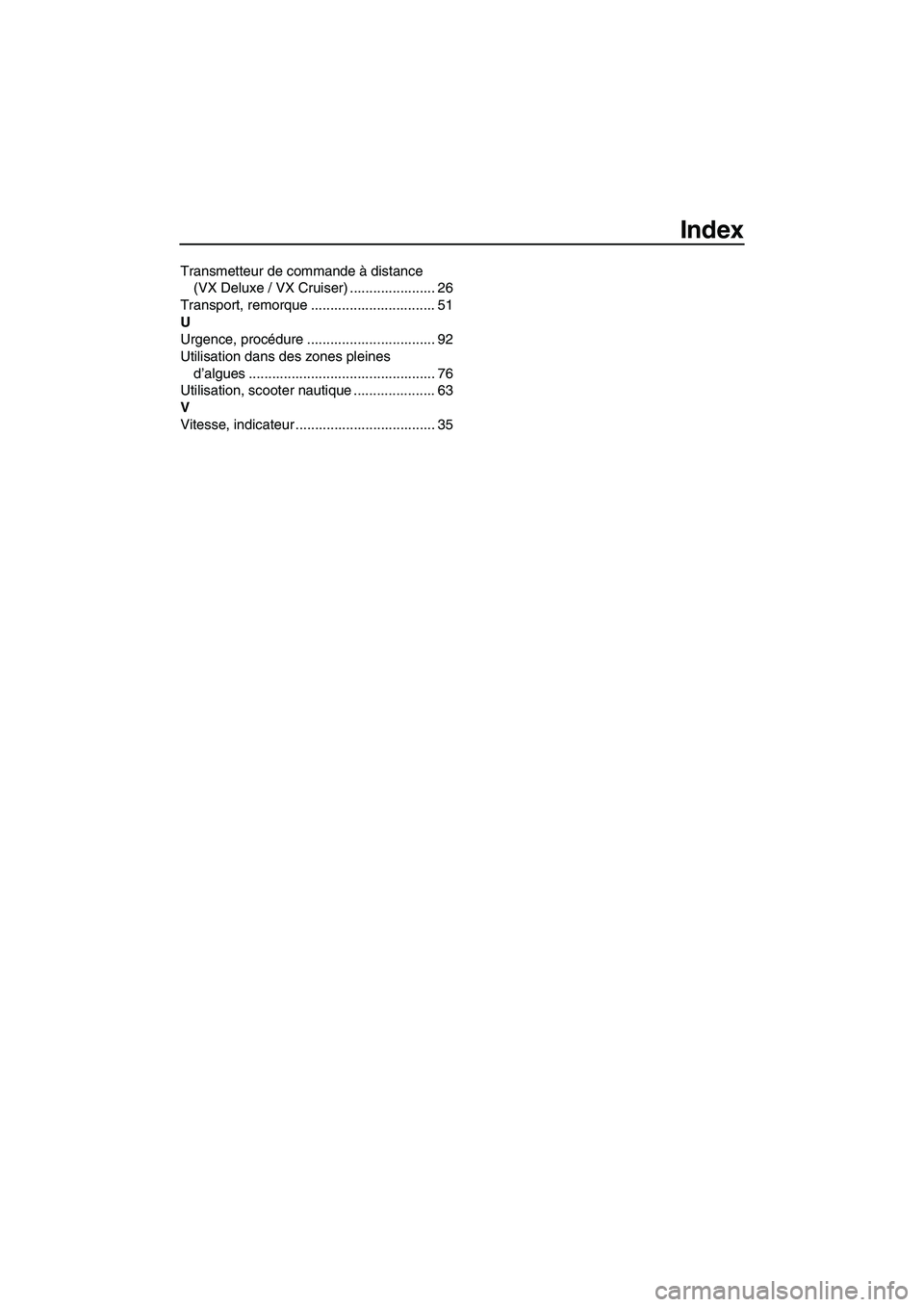

Index
Transmetteur de commande à distance (VX Deluxe / VX Cruiser) ...................... 26
Transport, remorque ................................ 51
U
Urgence, procédure ................................. 92
Utilisation dans des zones pleines d’algues ................................................ 76
Utilisation, scooter nautique ..................... 63
V
Vitesse, indicateur .................................... 35
UF2P70F0.book Page 3 Tuesday, July 24, 2012 9:47 AM

Imprimé aux États-Unis
Août 2012–0.5 × 1 CR
UF2P70F0.book Page 1 Tuesday, July 24, 2012 9:47 AM
