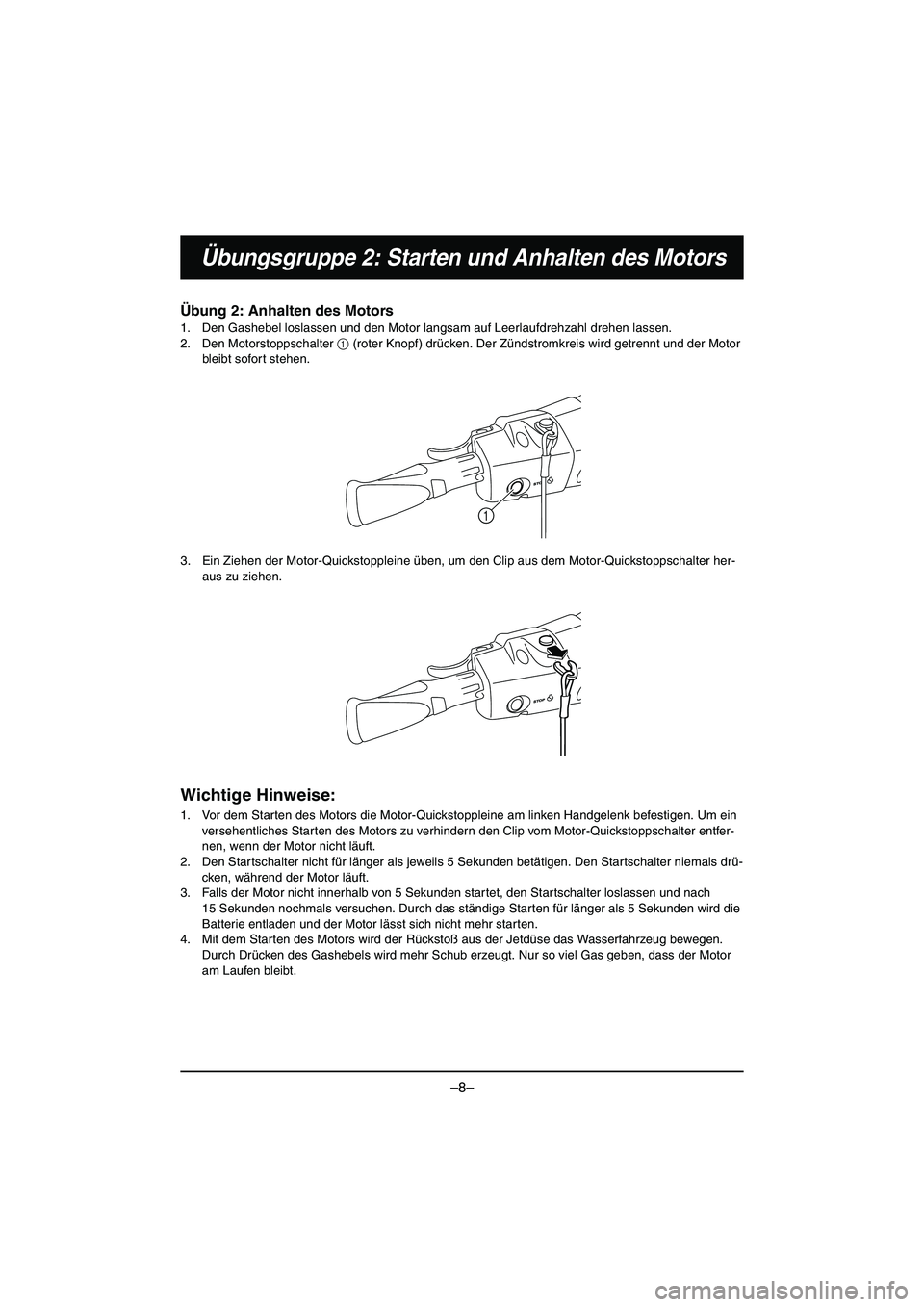

–8–
Übungsgruppe 2: Starten und Anhalten des Motors
Übung 2: Anhalten des Motors
1. Den Gashebel loslassen und den Motor langsam auf Leerlaufdrehzahl drehen lassen.
2. Den Motorstoppschalter 1 (roter Knopf) drücken. Der Zündstromkreis wird getrennt und der Motor
bleibt sofort stehen.
3. Ein Ziehen der Motor-Quickstoppleine üben, um den Clip aus dem Motor-Quickstoppschalter her-
aus zu ziehen.
Wichtige Hinweise:
1. Vor dem Starten des Motors die Motor-Quicks toppleine am linken Handgelenk befestigen. Um ein
versehentliches Starten des Motors zu verhindern den Clip vom Motor-Quickstoppschalter entfer-
nen, wenn der Motor nicht läuft.
2. Den Startschalter nicht für länger als jeweils 5 Sekunden betätigen. Den Startschalter niemals drü- cken, während der Motor läuft.
3. Falls der Motor nicht innerhalb von 5 Sekunden startet, den Startschalter loslassen und nach
15 Sekunden nochmals versuchen. Durch das ständige Starten für länger als 5 Sekunden wird die
Batterie entladen und der Motor lässt sich nicht mehr starten.
4. Mit dem Starten des Motors wird der Rückstoß aus der Jetdüse das Wasserfahrzeug bewegen.
Durch Drücken des Gashebels wird mehr Schub erzeugt. Nur so viel Gas geben, dass der Motor
am Laufen bleibt.
1
E_F2X-70-forPrint.book Page 8 Tuesday, September 16, 2014 3:08 PM

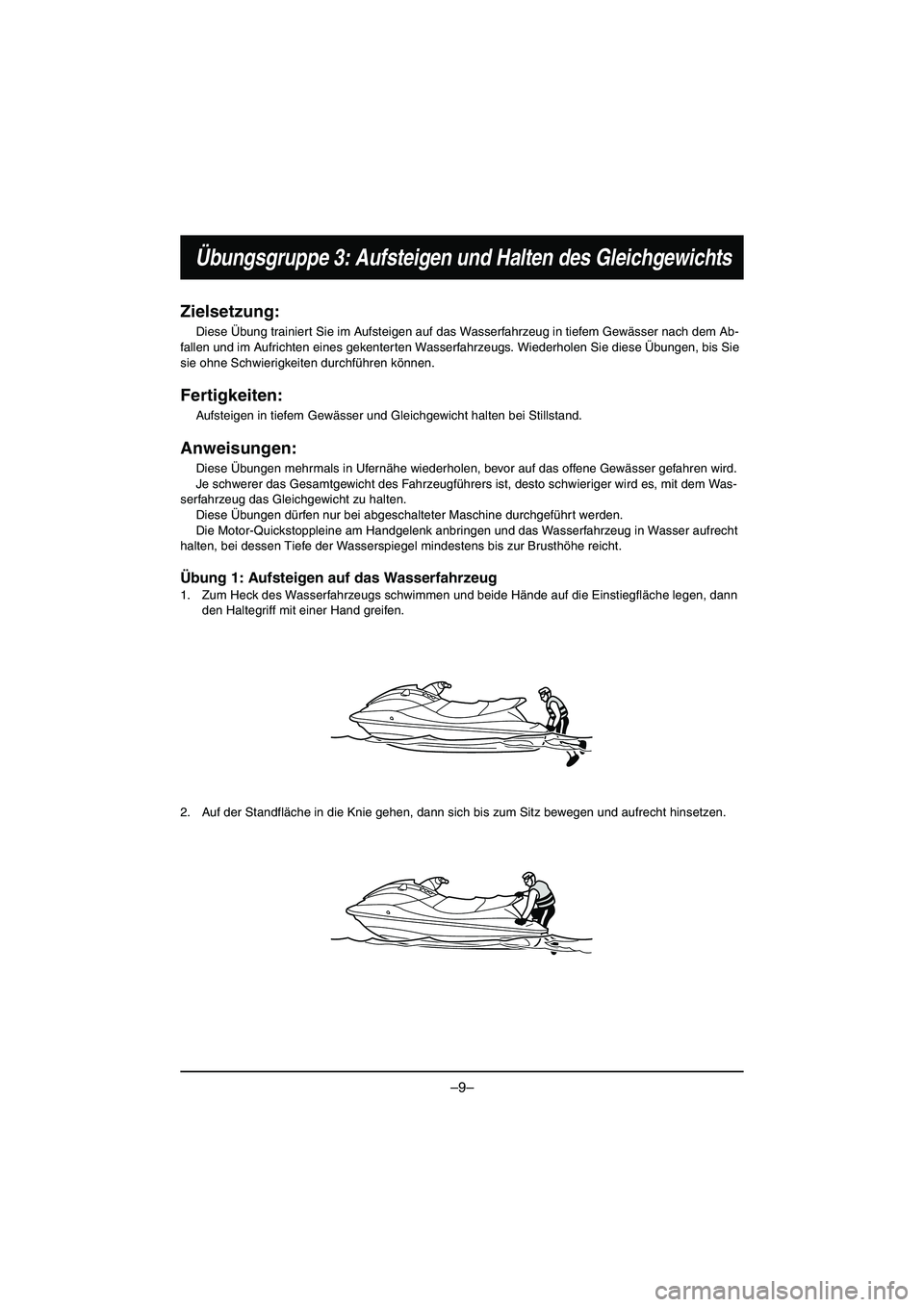

–9–
Übungsgruppe 3: Aufsteigen und Halten des Gleichgewichts
Zielsetzung:
Diese Übung trainiert Sie im Aufsteigen auf das Wasserfahrzeug in tiefem Gewässer nach dem Ab-
fallen und im Aufrichten eines gekenterten Wasserfahrzeugs. Wiederholen Sie diese Übungen, bis Sie
sie ohne Schwierigkeiten durchführen können.
Fertigkeiten:
Aufsteigen in tiefem Gewässer und Gleichgewicht halten bei Stillstand.
Anweisungen:
Diese Übungen mehrmals in Ufernähe wiederholen, be vor auf das offene Gewässer gefahren wird.
Je schwerer das Gesamtgewicht des Fahrzeugführer s ist, desto schwieriger wird es, mit dem Was-
serfahrzeug das Gleichgewicht zu halten.
Diese Übungen dürfen nur bei abgeschalteter Maschine durchgeführt werden.
Die Motor-Quickstoppleine am Handgelenk anbringen und das Wasserfahrzeug in Wasser aufrecht
halten, bei dessen Tiefe der Wasserspiegel mindestens bis zur Brusthöhe reicht.
Übung 1: Aufsteigen auf das Wasserfahrzeug
1. Zum Heck des Wasserfahrzeugs schwimmen und beide Hände auf die Einstiegfläche legen, dann
den Haltegriff mit einer Hand greifen.
2. Auf der Standfläche in die Knie gehen, dann sich bis zum Sitz bewegen und aufrecht hinsetzen.
E_F2X-70-forPrint.book Page 9 Tuesday, September 16, 2014 3:08 PM

–10–
Übungsgruppe 3: Aufsteigen und Halten des Gleichgewichts
3. Befestigen Sie die Motor-Quickstoppleine an Ihrem Handgelenk und fügen Sie dann den Clip in den Motor-Quickstoppschalter ein.
4. Die Lenker mit beiden Händen festhalten und beide Füße in den Fußraum stellen.
5. Das Aufsteigen und Ausbalancieren mehrmals prüfen, bis Sie das Wasserfahrzeug während des gesamten Vorgangs gut im Gl eichgewicht halten können.
Wichtige Hinweise:
VX Deluxe/VX Cruiser: Dieses Wasserfahrzeug ist mit einer Aufstiegsstufe 1 ausgerüstet, die her-
abgelassen werden kann, um das Aufsteigen zu erle ichtern. Die Stufe kehrt nach dem Aufsteigen
selbsttätig in die Ausgangslage zurück.
1
E_F2X-70-forPrint.book Page 10 Tuesday, September 16, 2014 3:08 PM

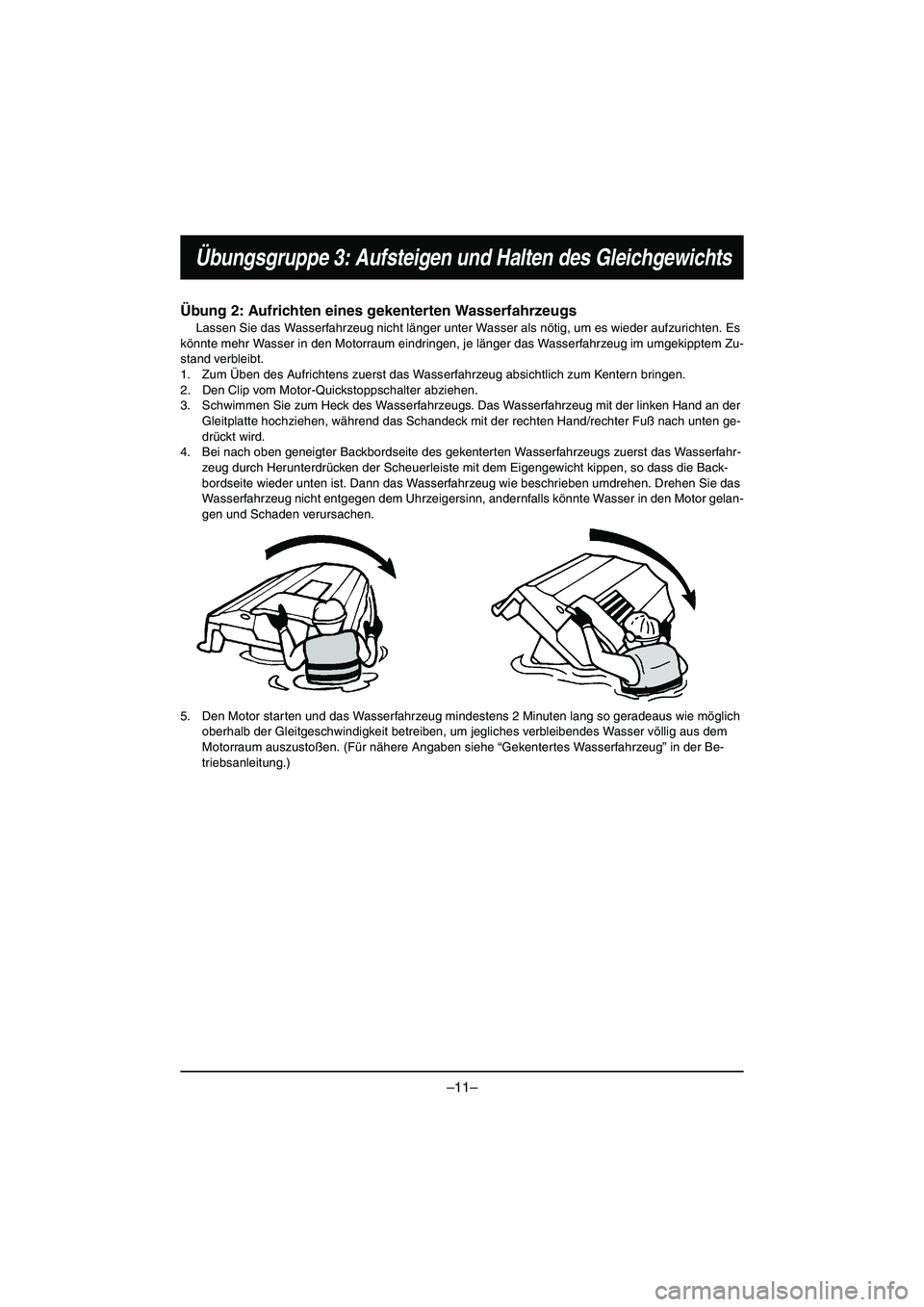

–11–
Übungsgruppe 3: Aufsteigen und Halten des Gleichgewichts
Übung 2: Aufrichten eines gekenterten Wasserfahrzeugs
Lassen Sie das Wasserfahrzeug nicht länger unter Wasser als nötig, um es wieder aufzurichten. Es
könnte mehr Wasser in den Motorraum eindringen, je länger das Wasserfahrzeug im umgekipptem Zu-
stand verbleibt.
1. Zum Üben des Aufrichtens zuerst das Wass erfahrzeug absichtlich zum Kentern bringen.
2. Den Clip vom Motor-Quickstoppschalter abziehen.
3. Schwimmen Sie zum Heck des Wasserfahrzeugs . Das Wasserfahrzeug mit der linken Hand an der
Gleitplatte hochziehen, während das Schandeck mit der rechten Hand/rechter Fuß nach unten ge-
drückt wird.
4. Bei nach oben geneigter Backbordseite des gekent erten Wasserfahrzeugs zuerst das Wasserfahr-
zeug durch Herunterdrücken der Scheuerleiste mit dem Eigengewicht kippen, so dass die Back-
bordseite wieder unten ist. Dann das Wasser fahrzeug wie beschrieben umdrehen. Drehen Sie das
Wasserfahrzeug nicht entgegen dem Uhrzeigersinn, andernfalls könnte Wasser in den Motor gelan-
gen und Schaden verursachen.
5. Den Motor starten und das Wasserfahrzeug mindestens 2 Minuten lang so geradeaus wie möglich oberhalb der Gleitgeschwindigkeit betreiben, um je gliches verbleibendes Wasser völlig aus dem
Motorraum auszustoßen. (Für nähere Angaben siehe “Gekentertes Wasserfahrzeug” in der Be-
triebsanleitung.)
E_F2X-70-forPrint.book Page 11 Tuesday, September 16, 2014 3:08 PM

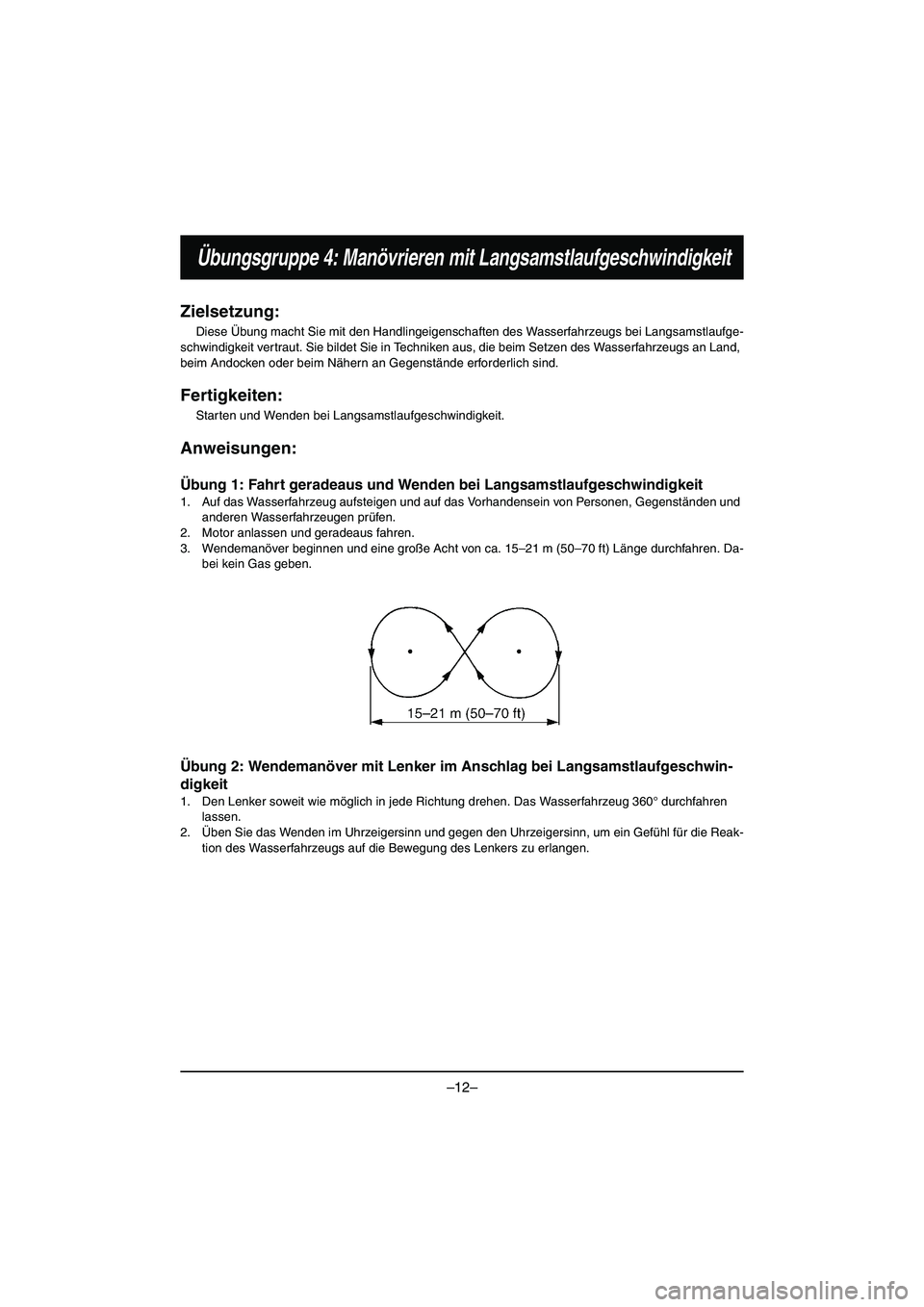

–12–
Übungsgruppe 4: Manövrieren mit Langsamstlaufgeschwindigkeit
Zielsetzung:
Diese Übung macht Sie mit den Handlingeigenschaften des Wasserfahrzeugs bei Langsamstlaufge-
schwindigkeit vertraut. Sie bildet Sie in Techniken aus, die beim Setzen des Wasserfahrzeugs an Land,
beim Andocken oder beim Nähern an Gegenstände erforderlich sind.
Fertigkeiten:
Starten und Wenden bei Langsamstlaufgeschwindigkeit.
Anweisungen:
Übung 1: Fahrt geradeaus und Wenden bei Langsamstlaufgeschwindigkeit
1. Auf das Wasserfahrzeug aufsteigen und auf das Vorhandensein von Personen, Gegenständen und
anderen Wasserfahrzeugen prüfen.
2. Motor anlassen und geradeaus fahren.
3. Wendemanöver beginnen und eine große Acht von ca. 15–21 m (50–70 ft) Länge durchfahren. Da- bei kein Gas geben.
Übung 2: Wendemanöver mit Lenker im Anschlag bei Langsamstlaufgeschwin-
digkeit
1. Den Lenker soweit wie möglich in jede Ric htung drehen. Das Wasserfahrzeug 360° durchfahren
lassen.
2. Üben Sie das Wenden im Uhrzeigersinn und gegen den Uhrzeigersinn, um ein Gefühl für die Reak- tion des Wasserfahrzeugs auf di e Bewegung des Lenkers zu erlangen.
E_F2X-70-forPrint.book Page 12 Tuesday, September 16, 2014 3:08 PM

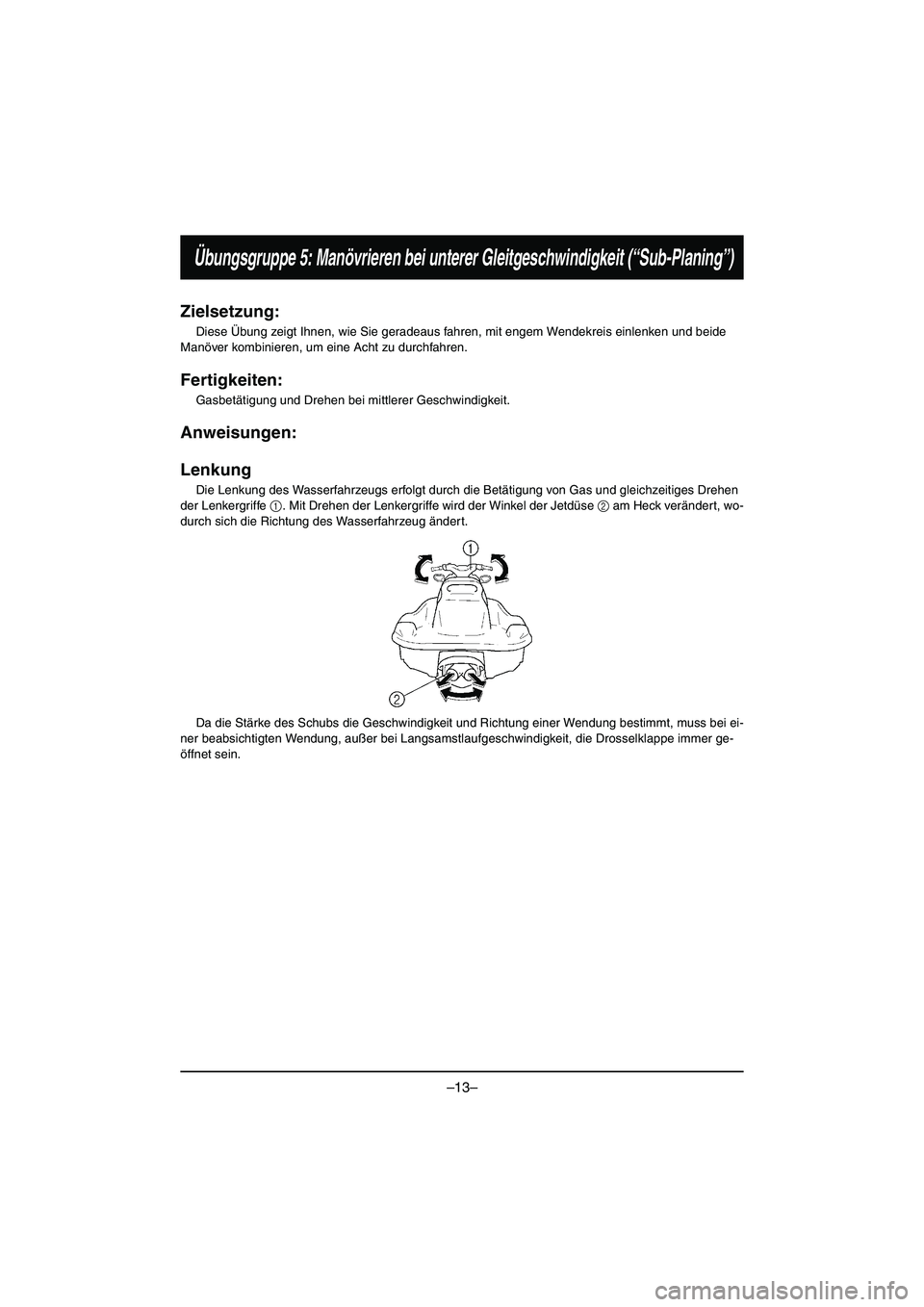

–13–
Übungsgruppe 5: Manövrieren bei unterer Gleitgeschwindigkeit (“Sub-Planing”)
Zielsetzung:
Diese Übung zeigt Ihnen, wie Sie geradeaus fahren, mit engem Wendekreis einlenken und beide
Manöver kombinieren, um eine Acht zu durchfahren.
Fertigkeiten:
Gasbetätigung und Drehen bei mittlerer Geschwindigkeit.
Anweisungen:
Lenkung
Die Lenkung des Wasserfahrzeugs erfolgt durch di e Betätigung von Gas und gleichzeitiges Drehen
der Lenkergriffe 1 . Mit Drehen der Lenkergriffe wird der Winkel der Jetdüse 2 am Heck verändert, wo-
durch sich die Richtung des Wasserfahrzeug ändert.
Da die Stärke des Schubs die Geschwindigkeit und Richtung einer Wendung bestimmt, muss bei ei-
ner beabsichtigten Wendung, außer bei Langsamstlaufgeschwindigkeit, die Drosselklappe immer ge-
öffnet sein.
E_F2X-70-forPrint.book Page 13 Tuesday, September 16, 2014 3:08 PM

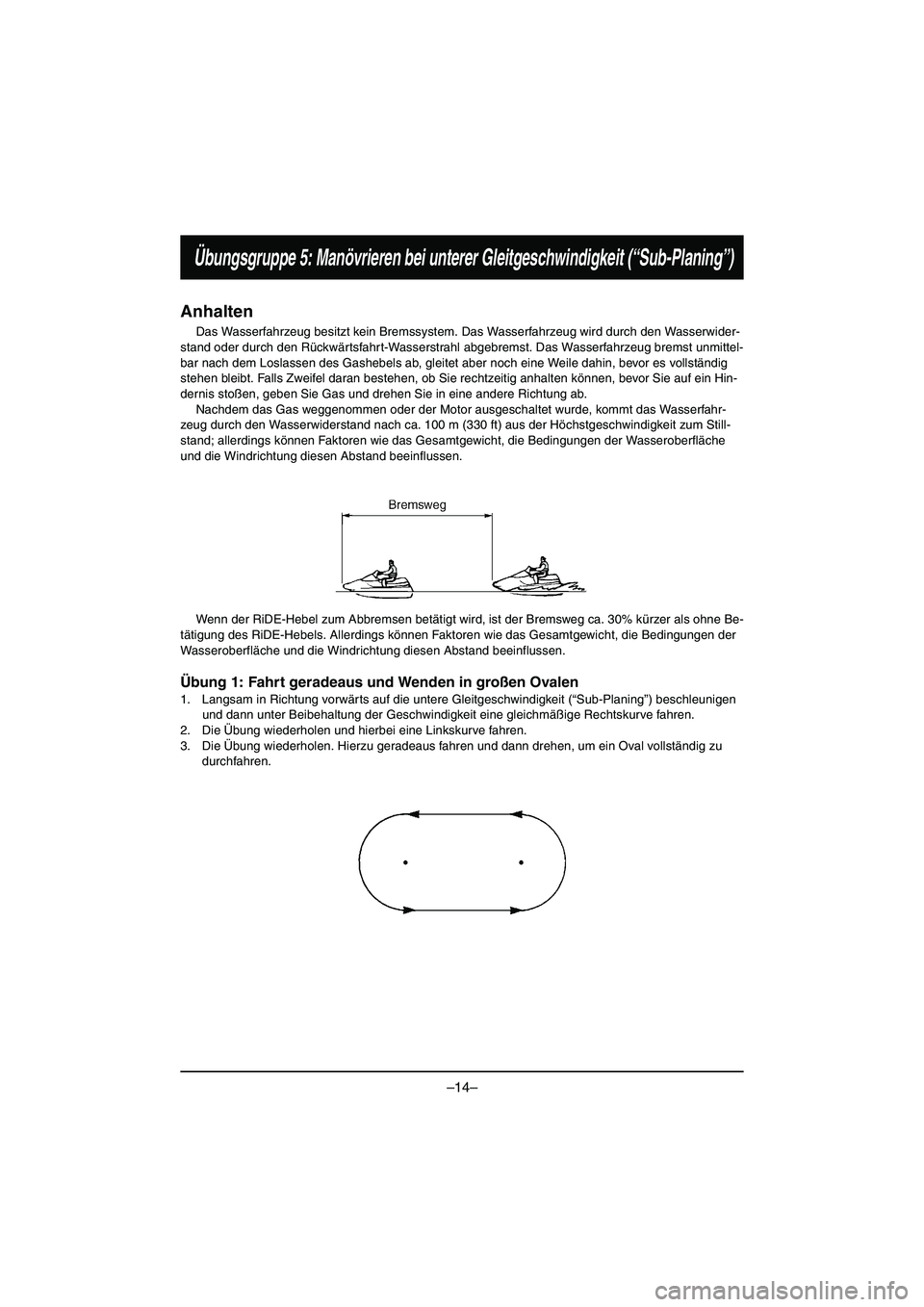

–14–
Übungsgruppe 5: Manövrieren bei unterer Gleitgeschwindigkeit (“Sub-Planing”)
Anhalten
Das Wasserfahrzeug besitzt kein Bremssystem. Das Wasserfahrzeug wird durch den Wasserwider-
stand oder durch den Rückwärtsfahrt-Wasserstrahl abgebremst. Das Wasserfahrzeug bremst unmittel-
bar nach dem Loslassen des Gashebels ab, gleitet aber noch eine Weile dahin, bevor es vollständig
stehen bleibt. Falls Zweifel daran bestehen, ob Sie rechtzeitig anhalten können, bevor Sie auf ein Hin-
dernis stoßen, geben Sie Gas und drehen Sie in eine andere Richtung ab. Nachdem das Gas weggenommen oder der Motor aus geschaltet wurde, kommt das Wasserfahr-
zeug durch den Wasserwiderstand nach ca. 100 m (330 ft) aus der Höchstgeschwindigkeit zum Still-
stand; allerdings können Faktoren wie das Ge samtgewicht, die Bedingungen der Wasseroberfläche
und die Windrichtung diesen Abstand beeinflussen.
Wenn der RiDE-Hebel zum Abbremsen betätigt wird, ist der Bremsweg ca. 30% kürzer als ohne Be-
tätigung des RiDE-Hebels. Allerdings können Fakt oren wie das Gesamtgewicht, die Bedingungen der
Wasseroberfläche und die Windrichtung diesen Abstand beeinflussen.
Übung 1: Fahrt geradeaus und Wenden in großen Ovalen
1. Langsam in Richtung vorwärts auf die untere Gleitgeschwindigkeit (“Sub-Planing”) beschleunigen und dann unter Beibehaltung der Geschwindigkeit eine gleichmäßige Rechtskurve fahren.
2. Die Übung wiederholen und hierbei eine Linkskurve fahren.
3. Die Übung wiederholen. Hierzu geradeaus fahren und dann drehen, um ein Oval vollständig zu
durchfahren.
E_F2X-70-forPrint.book Page 14 Tuesday, September 16, 2014 3:08 PM

–15–
Übungsgruppe 5: Manövrieren bei unterer Gleitgeschwindigkeit (“Sub-Planing”)
Übung 2: Wenden im Kreis
1. Große Kreise durchfahren, hierbei nach rechts lenken. Langsam die Größe der Kreise verkleinern
und dabei die Geschwindigkeit konstant halten.
2. Die Übung wiederholen und dabei nach links drehen.
Übung 3: Durchfahren einer Acht
1. Die oben ausgeführten Übungen kombinieren, um eine große Acht zu durchfahren.
2. Die Übung wiederholen und dabei jedesmal die Acht kleiner werden lassen.
Übung 4: Verstehen, wie das Gas die Wendemanöver beeinflusst
1. Langsam und gleichmäßig auf untere Gleitgeschwindigkeit (“Sub-Planing”) beschleunigen und da- bei in einer geraden Linie fahren. Gashebel loslas sen und dann die Lenkergriffe so weit wie möglich
nach rechts oder links drehen.
2. Beachten Sie, dass Sie hierbei rasch die Fähigkeit zum Lenken des Wasserfahrzeugs verlieren und das Wasserfahrzeug nicht mehr auf die Bedienung der Lenkergriffe reagiert sobald der Motor nach
Loslassen des Gashebels an Drehzahl verliert.
3. Langsam wieder Gas zugeben, um ein Gespür für die Reaktion des Wasserfahrzeugs auf Gaszu-
gabe zu erlangen.
Wichtige Hinweise:
Zum Durchfahren enger Kurven mit diesen Geschwindigkeiten muss während des Drehens an den
Lenkergriffen mehr Gas gegeben werden.
E_F2X-70-forPrint.book Page 15 Tuesday, September 16, 2014 3:08 PM

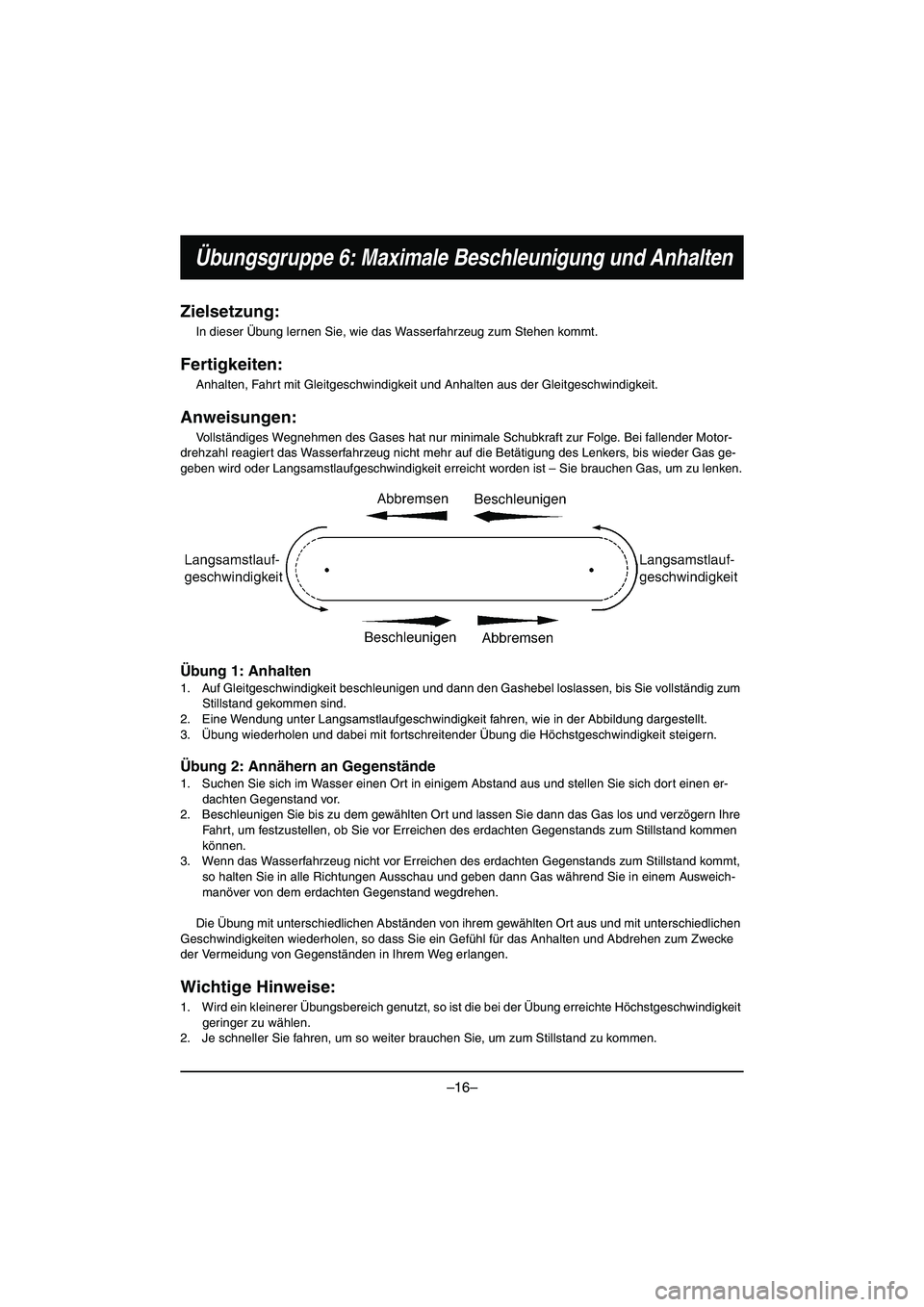

–16–
Übungsgruppe 6: Maximale Beschleunigung und Anhalten
Zielsetzung:
In dieser Übung lernen Sie, wie das Wasserfahrzeug zum Stehen kommt.
Fertigkeiten:
Anhalten, Fahrt mit Gleitgeschwindigkeit und Anhalten aus der Gleitgeschwindigkeit.
Anweisungen:
Vollständiges Wegnehmen des Gases hat nur minimale Schubkraft zur Folge. Bei fallender Motor-
drehzahl reagiert das Wasserfahrzeug nicht mehr auf die Betätigung des Lenkers, bis wieder Gas ge-
geben wird oder Langsamstlaufgeschwindigkeit erreicht worden ist – Sie brauchen Gas, um zu lenken.
Übung 1: Anhalten
1. Auf Gleitgeschwindigkeit beschleunigen und dann den Gashebel loslassen, bis Sie vollständig zum Stillstand gekommen sind.
2. Eine Wendung unter Langsamstlaufgeschwindigkeit fahren, wie in der Abbildung dargestellt.
3. Übung wiederholen und dabei mit fortschreitender Übung die Höchstgeschwindigkeit steigern.
Übung 2: Annähern an Gegenstände
1. Suchen Sie sich im Wasser einen Ort in einigem Abstand aus und stellen Sie sich dort einen er- dachten Gegenstand vor.
2. Beschleunigen Sie bis zu dem gewählten Ort und lassen Sie dann das Gas los und verzögern Ihre Fahrt, um festzustellen, ob Sie vor Erreichen des erdachten Gegenstands zum Stillstand kommen
können.
3. Wenn das Wasserfahrzeug nicht vor Erreichen des erdachten Gegenstands zum Stillstand kommt, so halten Sie in alle Richtungen Ausschau und geben dann Gas während Sie in einem Ausweich-
manöver von dem erdachten Gegenstand wegdrehen.
Die Übung mit unterschiedlichen Abständen von ihrem gewählten Ort aus und mit unterschiedlichen
Geschwindigkeiten wiederholen, so dass Sie ein Gefühl für das Anhalten und Abdrehen zum Zwecke
der Vermeidung von Gegenständen in Ihrem Weg erlangen.
Wichtige Hinweise:
1. Wird ein kleinerer Übungsbereich genutzt, so is t die bei der Übung erreichte Höchstgeschwindigkeit
geringer zu wählen.
2. Je schneller Sie fahren, um so weiter brauchen Sie, um zum Stillstand zu kommen.
E_F2X-70-forPrint.book Page 16 Tuesday, September 16, 2014 3:08 PM

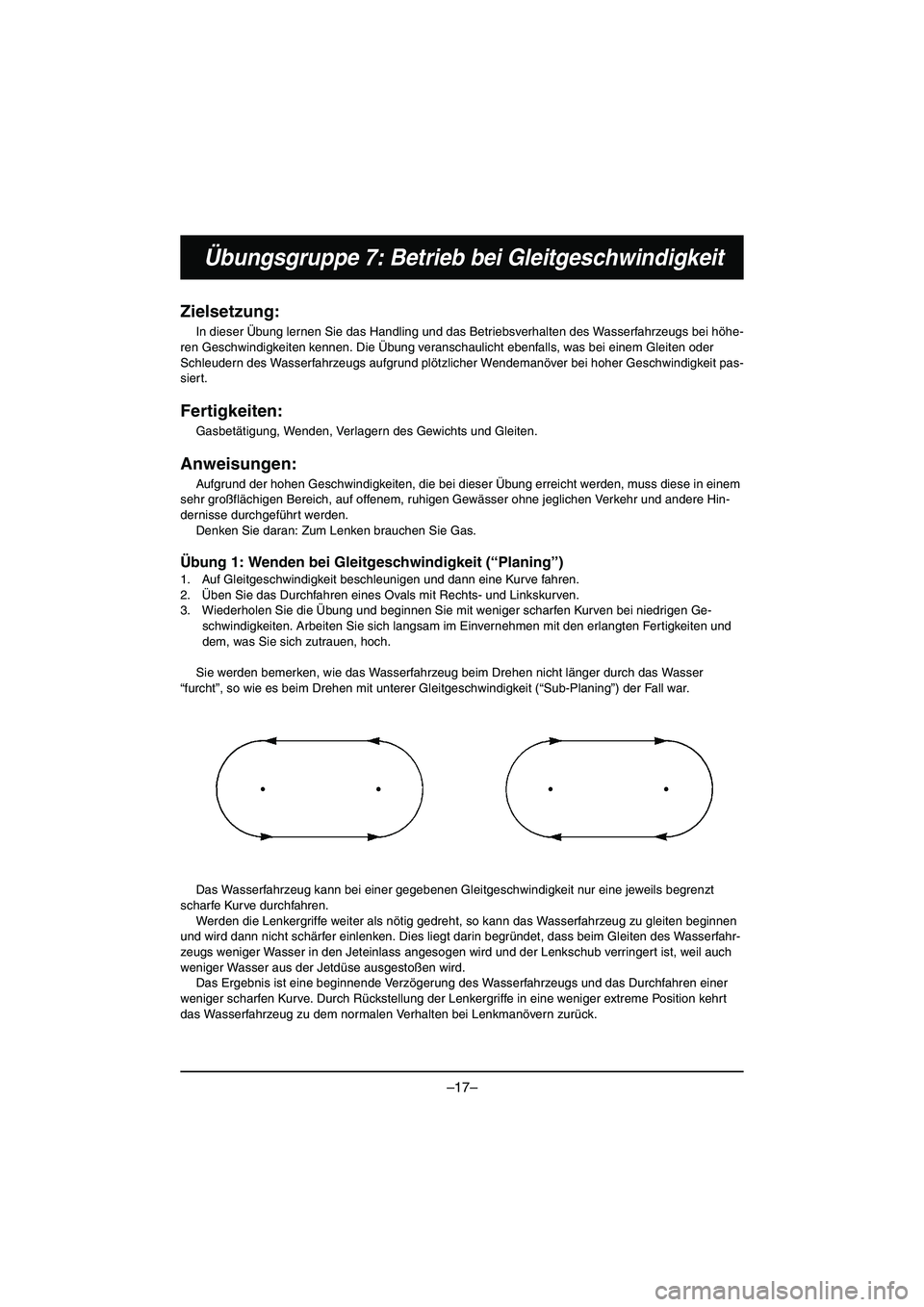

–17–
Übungsgruppe 7: Betrieb bei Gleitgeschwindigkeit
Zielsetzung:
In dieser Übung lernen Sie das Handling und das Betriebsverhalten des Wasserfahrzeugs bei höhe-
ren Geschwindigkeiten kennen. Die Übung veranschaulicht ebenfalls, was bei einem Gleiten oder
Schleudern des Wasserfahrzeugs aufgrund plötzlic her Wendemanöver bei hoher Geschwindigkeit pas-
siert.
Fertigkeiten:
Gasbetätigung, Wenden, Verlagern des Gewichts und Gleiten.
Anweisungen:
Aufgrund der hohen Geschwindigkeiten, die bei dieser Übung erreicht werden, muss diese in einem
sehr großflächigen Bereich, auf offenem, ruhi gen Gewässer ohne jeglichen Verkehr und andere Hin-
dernisse durchgeführt werden. Denken Sie daran: Zum Lenken brauchen Sie Gas.
Übung 1: Wenden bei Gleitgeschwindigkeit (“Planing”)
1. Auf Gleitgeschwindigkeit beschleunigen und dann eine Kurve fahren.
2. Üben Sie das Durchfahren eines Ovals mit Rechts- und Linkskurven.
3. Wiederholen Sie die Übung und beginnen Sie mit weniger scharfen Kurven bei niedrigen Ge-
schwindigkeiten. Arbeiten Sie sich langsam im Einvernehmen mit den erlangten Fertigkeiten und
dem, was Sie sich zutrauen, hoch.
Sie werden bemerken, wie das Wasserfahrz eug beim Drehen nicht länger durch das Wasser
“furcht”, so wie es beim Drehen mit unterer Gleitgeschwindigkeit (“Sub-Planing”) der Fall war.
Das Wasserfahrzeug kann bei einer gegebenen Gleitgeschwindigkeit nur eine jeweils begrenzt
scharfe Kurve durchfahren.
Werden die Lenkergriffe weiter als nötig gedreht, so kann das Wasserfahrzeug zu gleiten beginnen
und wird dann nicht schärfer einlenken. Dies liegt dar in begründet, dass beim Gleiten des Wasserfahr-
zeugs weniger Wasser in den Jeteinlass angesogen wird und der Lenkschub verringert ist, weil auch
weniger Wasser aus der Jetdüse ausgestoßen wird.
Das Ergebnis ist eine beginnende Verzögerung des Wasserfahrzeugs und das Durchfahren einer
weniger scharfen Kurve. Durch Rückstellung der Lenkergriffe in eine weniger extreme Position kehrt
das Wasserfahrzeug zu dem normalen Verhalten bei Lenkmanövern zurück.
