–18–

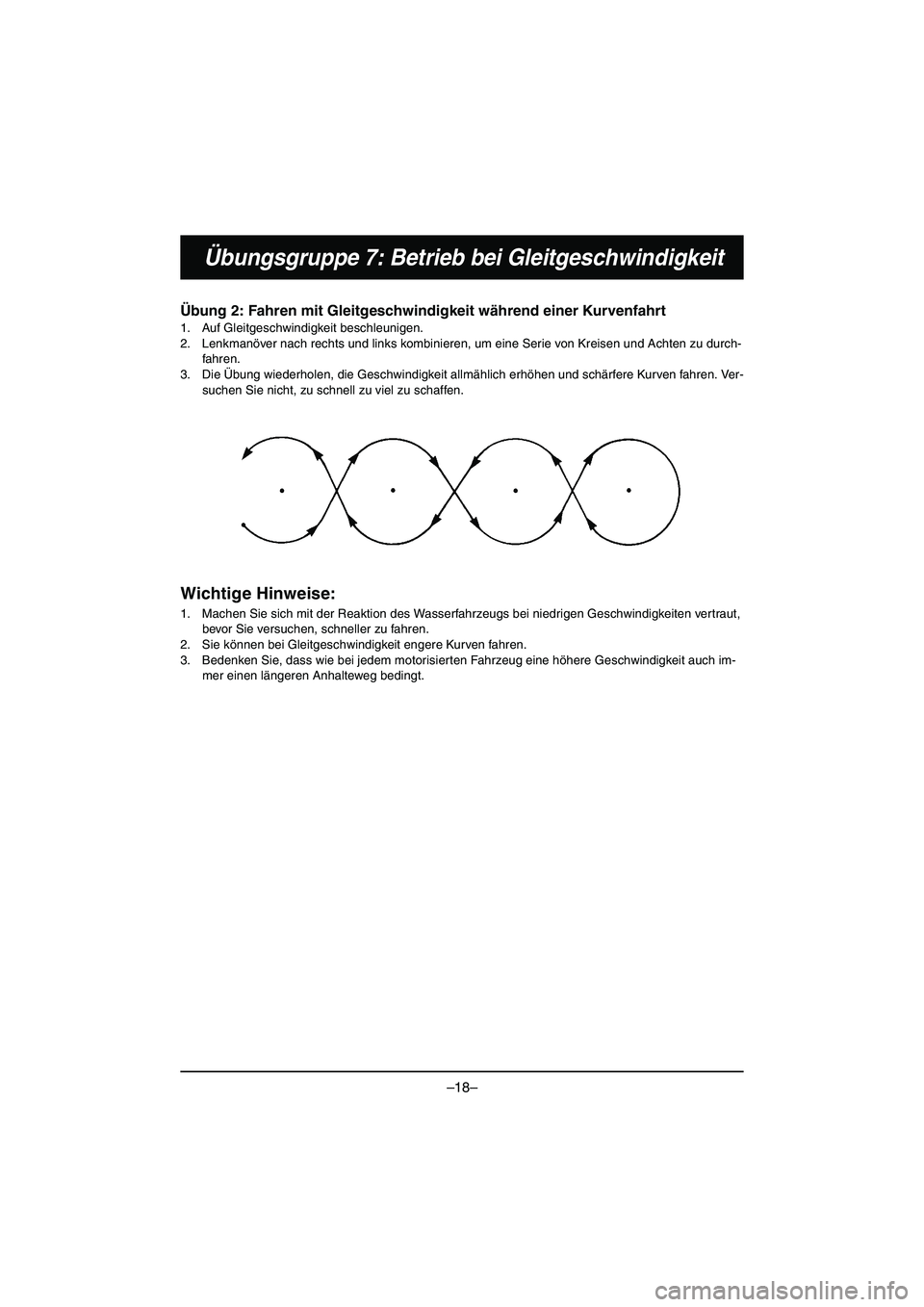

Übungsgruppe 7: Betrieb bei Gleitgeschwindigkeit
Übung 2: Fahren mit Gleitgeschwindigkeit während einer Kurvenfahrt
1. Auf Gleitgeschwindigkeit beschleunigen.
2. Lenkmanöver nach rechts und links kombinieren, um eine Serie von Kreisen und Achten zu durch-
fahren.
3. Die Übung wiederholen, die Geschwindigkeit allmählich erhöhen und schärfere Kurven fahren. Ver- suchen Sie nicht, zu schnell zu viel zu schaffen.
Wichtige Hinweise:
1. Machen Sie sich mit der Reaktion des Wasserfahr zeugs bei niedrigen Geschwindigkeiten vertraut,
bevor Sie versuchen, schneller zu fahren.
2. Sie können bei Gleitgeschwindigkeit engere Kurven fahren.
3. Bedenken Sie, dass wie bei jedem motorisier ten Fahrzeug eine höhere Geschwindigkeit auch im-
mer einen längeren Anhalteweg bedingt.
E_F2X-70-forPrint.book Page 18 Tuesday, September 16, 2014 3:08 PM

–19–
Übungsgruppe 8: Überfahren von Bugwellen und Wasseranhebungen
Sie werden nicht immer flaches, ruhiges Wasser zum Fahren zur Verfügung haben. Es wird Wasser-
anhebungen, Bugwellen von anderen Booten usw. geben. Wir können Ihnen hierzu keine Übung wie in
den vorhergehenden Übungsgruppen bieten. Wohl aber können wir Ihnen einige Informationen als Hil-
festellung geben, wenn Sie sich mit Wellengang, Wasseranhebungen und Bugwellen bzw. Fahrwasser
anderer Fahrzeuge konfrontiert sehen. Die beste Art und Weise eines Kreuzens über Bugwellen und Wasseranhebungen ist jene mit dem
geringsten Stoßeffekt auf Sie und Ihr Wasserfahrzeug. Geringe Wasseranhebungen oder Wellen sind
nicht so schwer zu kreuzen wie größere Wasseranhebungen oder Bugwellen. Das Kreuzen einer scharfen Bugwelle erzeugt einen stärkeren Stoßeffekt als das Kreuzen einer brei-
ten Wasseranhebung. Zum Kreuzen einer Bugwelle oder Wasseranhebung ändern Sie Ihre Geschwindigkeit und wählen
Sie den Winkel, mit dem Sie die Bugwelle oder Wasseranhebung durchqueren wollen. Im Regelfall wird
das Anfahren mit niedrigerer Geschwindigkeit und das Wählen eines “schrägen Anfahrtwinkels” den
Stoßeffekt beim Überqueren mindern. Sie können beim Fahren folgendes beobachten.
Zum einen ist das Kreuzen einer Reihe von Bugwellen oder Wasseranhebungen nicht so leicht oder
gleichmäßig zu vollziehen, wie das Durchqueren nur einer einzigen Bugwelle. Zum zweiten wird das Wasserfahrzeug bei Anfahr en einer Bugwelle oder Wasseranhebung im Win-
kel von der Welle oder Wasseranhebung weg lenken wollen. Beim Kreuzen mit einem Winkel von 45° Grad m ag dies nicht erkennbar sein, bei einem geringeren
Winkel von z. B. 10° kann es jedoch sehr deut lich werden. Seien Sie auf das Lenken und das Halten
des Gleichgewichts nach Erfordernis gefasst.
Wichtige Hinweise:
1. Halten Sie die Lenkergriffe fest und lassen Sie beide Füße stets im Fußraum.
2. Vor dem Kreuzen von Bugwellen oder Wasseranhebungen die Geschwindigkeit wegnehmen.
3. Die Bugwelle oder Wasseranhebung in einem “seitlichen Winkel” anfahren.
4. Beim Überfahren der Bugwell en den Körper leicht vom Sitz anheben und den Stoß mit den Knien
abfangen.
5. Fahren Sie nicht mit dem Wasserfahrzeug in einer Haltung, bei der Ihr Kinn oder Ihre Brust unmit-
telbar oberhalb des Lenkers sind. Der/die Fahrer (i n) könnte sich seinen/ihren Brustkorb oder das
Kinn am Rumpf oder am Lenker des Wasserfahrzeugs stoßen und sich verletzen.
6. Fahren Sie nicht in rauem Wasser.
7. Fahren Sie nicht bei schlechtem Wetter.
E_F2X-70-forPrint.book Page 19 Tuesday, September 16, 2014 3:08 PM

–20–
Übungsgruppe 9: Fahrten mit Beifahrern
Zielsetzung:
Bei dieser Übung trainieren Sie das Fahren des Wasserfahrzeugs mit Beifahrern an Bord.
Fertigkeiten:
Aufsteigen mit Beifahrern und Manövrieren des Wasserfahrzeugs mit Beifahrern an Bord.
Anweisungen:
Je höher das Gesamtgewicht von Fahrer und Beifahrern ist, desto schwieriger wird es mit dem Was-
serfahrzeug das Gleichgewicht zu halten.
Maximale Zuladung
Fahren Sie nicht mit dem Wasserfahrzeug, wenn das Gesamtgewicht 240 kg (530 lb) einschließlich
Fracht überschreitet.
Übung 1: Aufsteigen, Beschleunigen und Manövrieren mit Beifahrern an Bord
1. Wie bei Übungsgruppe 3 beschrieben auf das Wasserfahrzeug aufsteigen und dann rittlings auf
den Sitz setzen.
2. Den Lenker mit beiden Händen festhalten und beide Füße auf den Boden des Fußraums stellen.
E_F2X-70-forPrint.book Page 20 Tuesday, September 16, 2014 3:08 PM

–21–
Übungsgruppe 9: Fahrten mit Beifahrern
3. Den Beifahrer an Bord gehen lassen und ihn anweisen, sich aufrecht hinzusetzen. Steigen zusätz-lich Beifahrer auf, lassen Sie diese auf die gleiche Weise aufsteigen.
4. Stellen Sie sicher, dass alle Beifahrer richtig sitzen und ihre Füße im Fußraum haben, und dass sie sich gut am Vordermann oder an den vorhandenen Haltegriffen festhalten.
5. Die Motor-Quickstoppleine am linken Handgelenk befestigen und dann den Clip am Motor-Quick- stoppschalter anbringen.
6. In alle Richtungen umschauen, den Motor starten und dann langsam losfahren.
7. Üben Sie das Beschleunigen, Wenden und Anhalten, um sich mit dem Verhalten des Wasserfahr-
zeugs vertraut zu machen, wenn Beifahrer an Bord sind.
E_F2X-70-forPrint.book Page 21 Tuesday, September 16, 2014 3:08 PM

–22–

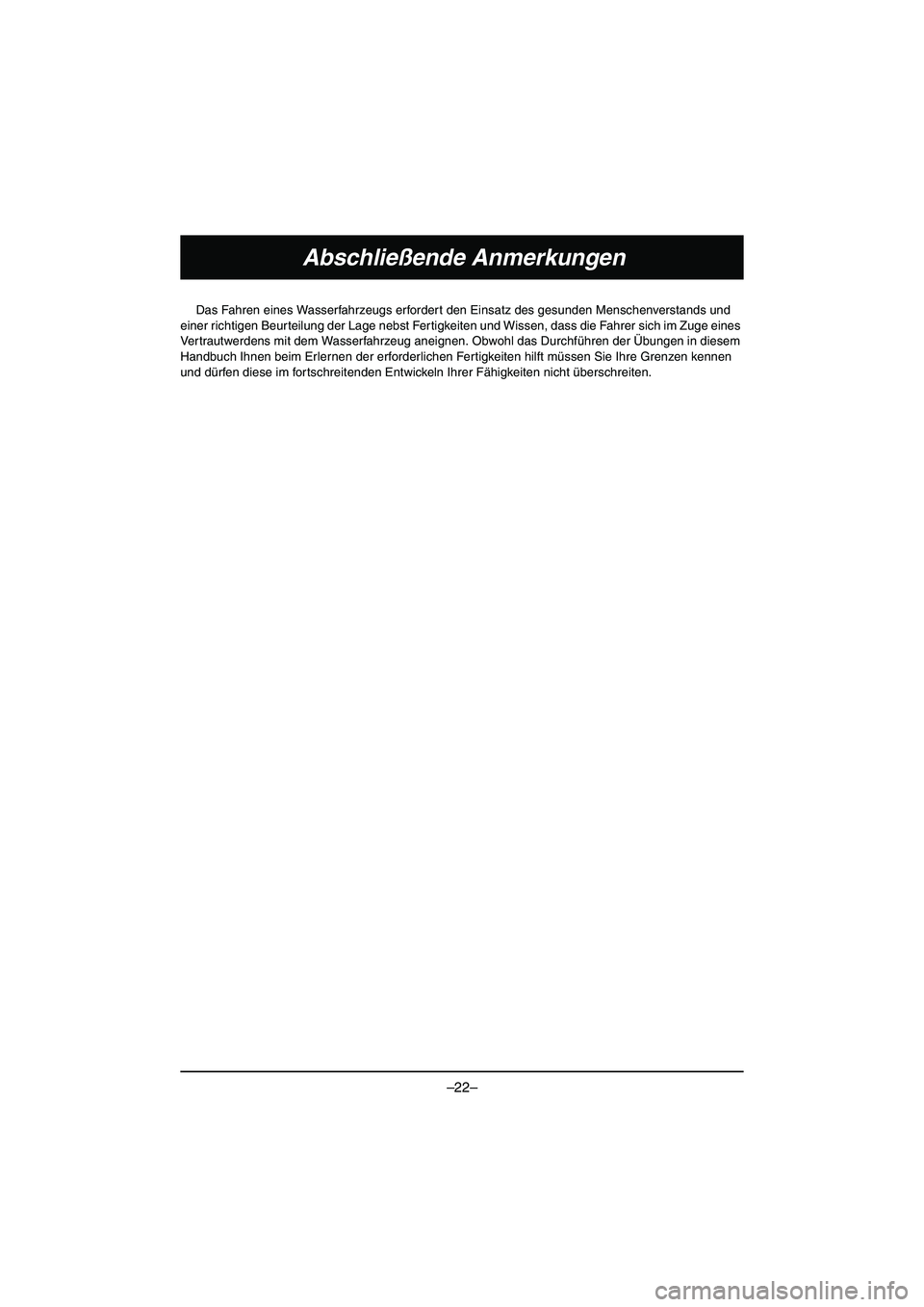

Abschließende Anmerkungen
Das Fahren eines Wasserfahrzeugs erfordert den Einsatz des gesunden Menschenverstands und
einer richtigen Beurteilung der Lage nebst Fertigkeiten und Wissen, dass die Fahrer sich im Zuge eines
Vertrautwerdens mit dem Wasserfahrzeug aneignen. Obwohl das Durchführen der Übungen in diesem
Handbuch Ihnen beim Erlernen der erforderlichen Fertigkeiten hilft müssen Sie Ihre Grenzen kennen
und dürfen diese im fortschreitenden Entwickeln Ihrer Fähigkeiten nicht überschreiten.
E_F2X-70-forPrint.book Page 22 Tuesday, September 16, 2014 3:08 PM

E_F2X-70-forPrint.book Page 23 Tuesday, September 16, 2014 3:08 PM

EF
D
ES
P
GR I

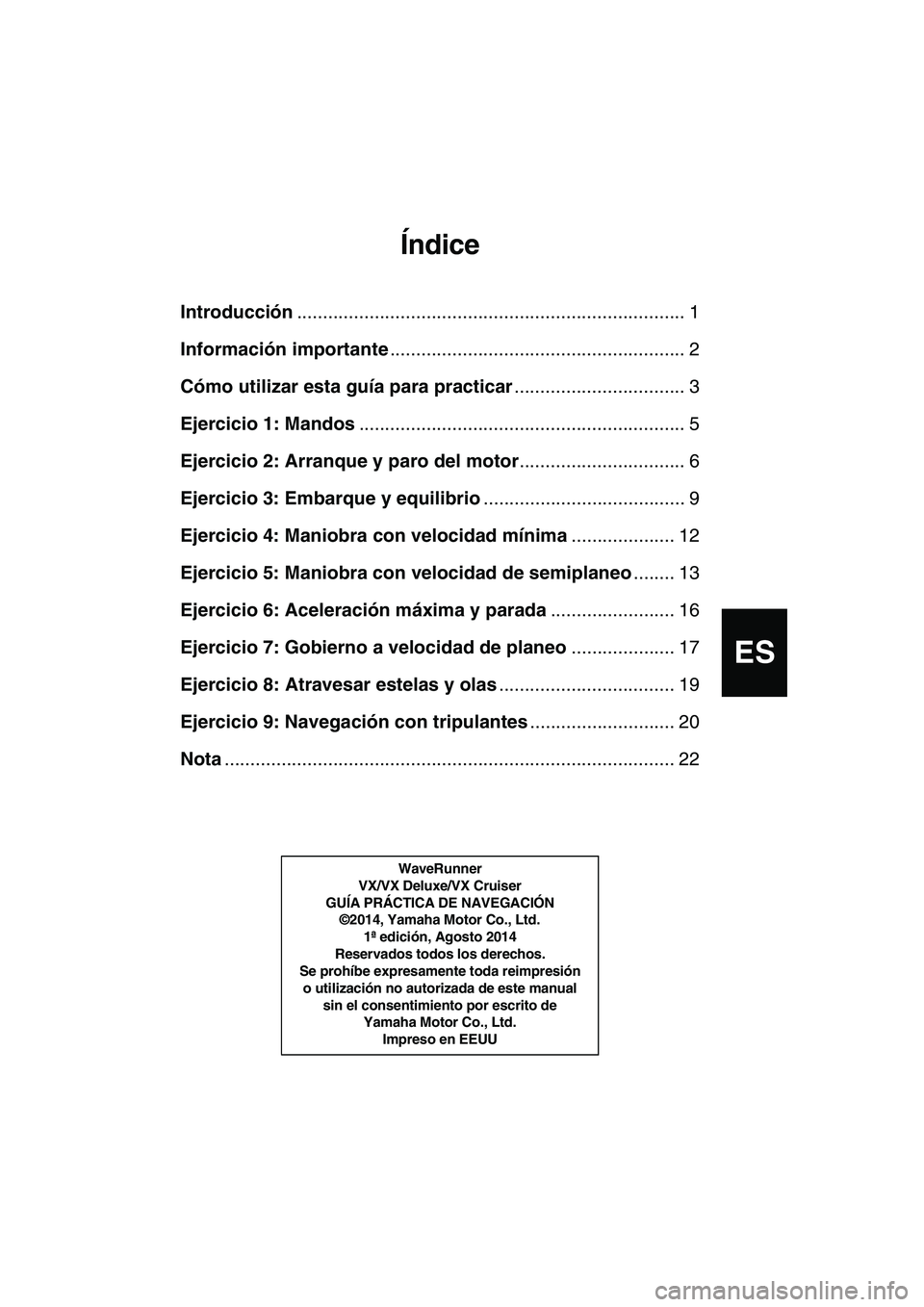

Índice
Introducción ........................................................................... 1
Información importante ......................................................... 2
Cómo utilizar esta guía para practicar ................................. 3
Ejercicio 1: Mandos ............................................................... 5
Ejercicio 2: Arranque y paro del motor................................ 6
Ejercicio 3: Embarque y equilibrio ....................................... 9
Ejercicio 4: Maniobra con velocidad mínima .................... 12
Ejercicio 5: Maniobra con velocidad de semiplaneo........ 13
Ejercicio 6: Aceleración máxima y parada ........................ 16
Ejercicio 7: Gobierno a velocidad de planeo .................... 17
Ejercicio 8: Atravesar estelas y olas .................................. 19
Ejercicio 9: Navega ción con tripulantes ............................ 20
Nota ....................................................................................... 22
WaveRunner
VX/VX Deluxe/VX Cruiser
GUÍA PRÁCTICA DE NAVEGACIÓN ©2014, Yamaha Motor Co., Ltd.
1ª edición, Agosto 2014
Reservados todos los derechos.
Se prohíbe expresamente toda reimpresión
o utilización no autorizada de este manual sin el consentimiento por escrito de Yamaha Motor Co., Ltd.
Impreso en EEUU
E_F2X-70-forPrint.book Page 1 Tuesday, September 16, 2014 3:08 PM

–1–
Introducción
Las motos de agua Yamaha son una forma emocionante de disfrutar de la navegación de
recreo. Una moto de agua puede ofrecerle horas de diversión y resulta tentador simplemente
echar la suya al agua y partir.
Sin embargo, es importante recordar que, al igual que con cualquier otro nuevo deporte o
vehículo, se deben aprender unas técnicas y desarrollar unas aptitudes, tanto para disfrutar
al máximo como por razones de seguridad.
Esta Guía práctica de navegación se ha elaborado para ayudar al usuario de una nueva
moto de agua a aprender técnicas y desarrollar aptitudes. La lectura y utilización de esta guía le resultará útil a todo aquél que tenga intención de
navegar como tripulante en una moto de agua. Tenga en cuenta, no obstante, que esta guía práctica es simplemente eso: una guía.
No sustituye al sentido común ni al buen juicio.
La utilización segura y responsable de una moto de agua requiere unas aptitudes y un
conocimiento que se aprenden a medida que uno se va familiarizando con la embarcación. Yamaha le recomienda practicar cada ejercicio por orden y conforme a las instrucciones.
No se exija demasiado. Haga una pausa cuando esté cansado. Asegúrese de haber entendido bien cómo se realiza cada ejercicio antes de pasar a la si-
guiente, ya que lo aprendido en una lección puede ser necesario en la siguiente.
Recuerde que, en última instancia, le corresponde a usted juzgar cuándo se siente có-
modo y competente con la aptitudes concretas que ha aprendido.
E_F2X-70-forPrint.book Page 1 Tuesday, September 16, 2014 3:08 PM

–2–

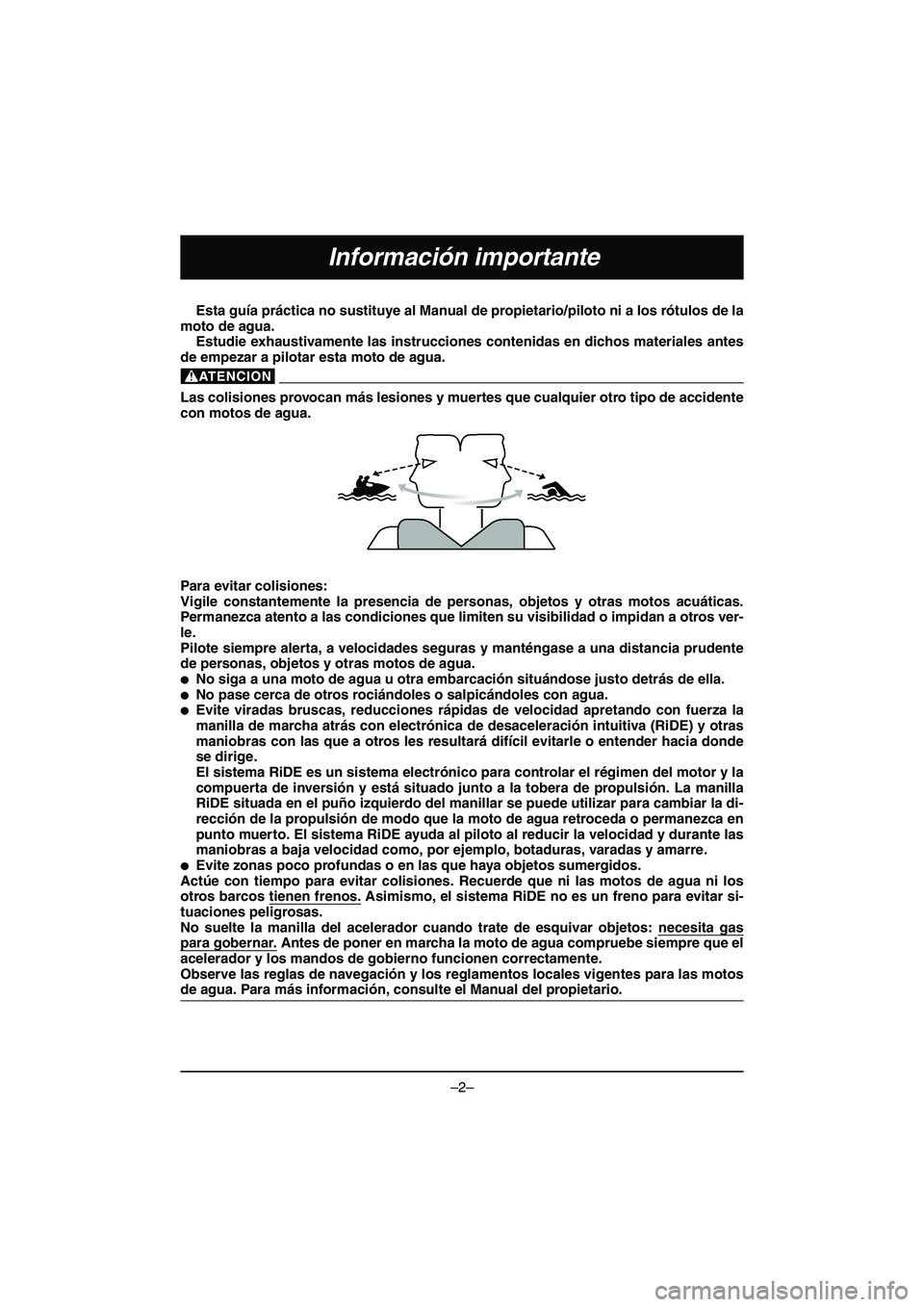

Información importante
Esta guía práctica no sustituye al Manual de propietario/piloto ni a los rótulos de la
moto de agua. Estudie exhaustivamente las instrucciones contenidas en dichos materiales antes
de empezar a pilotar esta moto de agua.
@ Las colisiones provocan más lesiones y muertes que cualquier otro tipo de accidente
con motos de agua.
Para evitar colisiones:
Vigile constantemente la presencia de personas, objetos y otras motos acuáticas.
Permanezca atento a las condiciones que limiten su visibilidad o impidan a otros ver-
le.
Pilote siempre alerta, a velocidades seguras y manténgase a una distancia prudente
de personas, objetos y otras motos de agua.
●No siga a una moto de agua u otra embarcación situándose justo detrás de ella. ●No pase cerca de otros rociándoles o salpicándoles con agua. ●Evite viradas bruscas, reducciones rápidas de velocidad apretando con fuerza la
manilla de marcha atrás con electrónica de desaceleración intuitiva (RiDE) y otras
maniobras con las que a otros les resultar á difícil evitarle o entender hacia donde
se dirige.
El sistema RiDE es un sistema electrónico para controlar el régimen del motor y la
compuerta de inversión y está situado junto a la tobera de propulsión. La manilla
RiDE situada en el puño izquierdo del manillar se puede utilizar para cambiar la di-
rección de la propulsión de modo que la moto de agua retroceda o permanezca en
punto muerto. El sistema RiDE ayuda al piloto al reducir la velocidad y durante las
maniobras a baja velocidad como, por ejemplo, botaduras, varadas y amarre.
●Evite zonas poco profundas o en las que haya objetos sumergidos.
Actúe con tiempo para evitar colisiones. Recuerde que ni las motos de agua ni los
otros barcos tienen frenos.
Asimismo, el sistema RiDE no es un freno para evitar si-
tuaciones peligrosas.
No suelte la manilla del acelerador cuando trate de esquivar objetos: necesita gas
para gobernar. Antes de poner en marcha la moto de agua compruebe siempre que el
acelerador y los mandos de gobierno funcionen correctamente.
Observe las reglas de navegación y los reglamentos locales vigentes para las motos
de agua. Para más información, consulte el Manual del propietario.
@
E_F2X-70-forPrint.book Page 2 Tuesday, September 16, 2014 3:08 PM

–3–

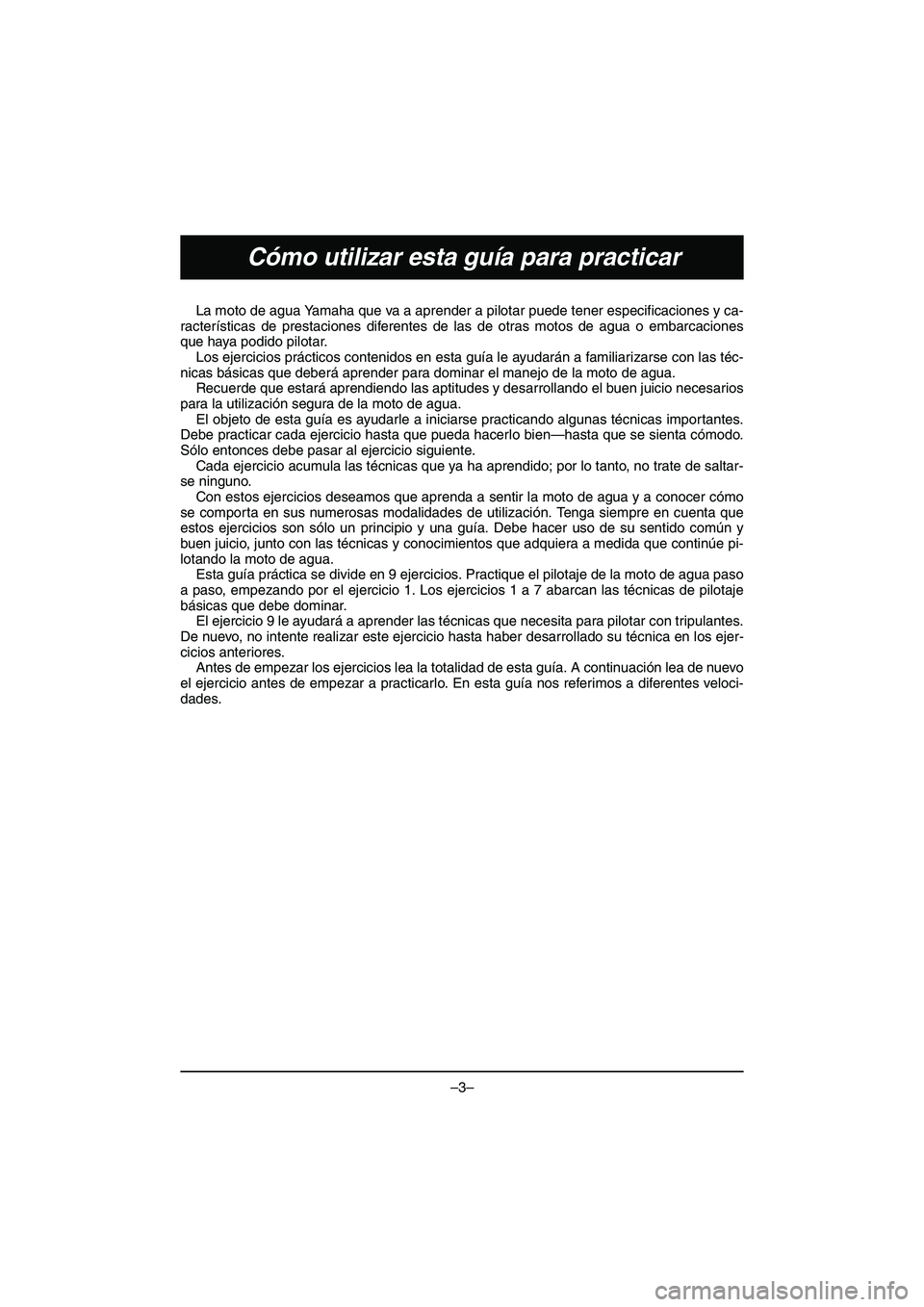

Cómo utilizar esta guía para practicar
La moto de agua Yamaha que va a aprender a pilotar puede tener especificaciones y ca-
racterísticas de prestaciones diferentes de las de otras motos de agua o embarcaciones
que haya podido pilotar. Los ejercicios prácticos contenidos en esta guía le ayudarán a familiarizarse con las téc-
nicas básicas que deberá aprender para dominar el manejo de la moto de agua. Recuerde que estará aprendiendo las aptitudes y desarrollando el buen juicio necesarios
para la utilización segura de la moto de agua.
El objeto de esta guía es ayudarle a iniciarse practicando algunas técnicas importantes.
Debe practicar cada ejercicio hasta que pueda hacerlo bien—hasta que se sienta cómodo.
Sólo entonces debe pasar al ejercicio siguiente.
Cada ejercicio acumula las técnicas que ya ha aprendido; por lo tanto, no trate de saltar-
se ninguno. Con estos ejercicios deseamos que aprenda a sentir la moto de agua y a conocer cómo
se comporta en sus numerosas modalidades de utilización. Tenga siempre en cuenta que
estos ejercicios son sólo un principio y una guía. Debe hacer uso de su sentido común y
buen juicio, junto con las técnicas y conocimientos que adquiera a medida que continúe pi-
lotando la moto de agua. Esta guía práctica se divide en 9 ejercicios. Practique el pilotaje de la moto de agua paso
a paso, empezando por el ejercicio 1. Los ejercicios 1 a 7 abarcan las técnicas de pilotaje
básicas que debe dominar. El ejercicio 9 le ayudará a aprender las técnicas que necesita para pilotar con tripulantes.
De nuevo, no intente realizar este ejercicio hasta haber desarrollado su técnica en los ejer-
cicios anteriores. Antes de empezar los ejercicios lea la totalidad de esta guía. A continuación lea de nuevo
el ejercicio antes de empezar a practicarlo. En esta guía nos referimos a diferentes veloci-
dades.
E_F2X-70-forPrint.book Page 3 Tuesday, September 16, 2014 3:08 PM
