YAMAHA VX DELUXE 2022 Betriebsanleitungen (in German)

Routinekontrollen vor fahrtbeginn
81
VX
VX DELUXE / VX CRUISER / VX LIMITED
GJU40172Motor-Leerlaufdrehzahl kontrollieren
Den Motor starten und warmlaufen lassen.
Den Drehzahlmesser im Multifunktionsdis-
play verwenden, um sicherzustellen, dass die
Leerlaufdrehzahl nicht erheblich über oder
unter dem Sollbereich liegt.

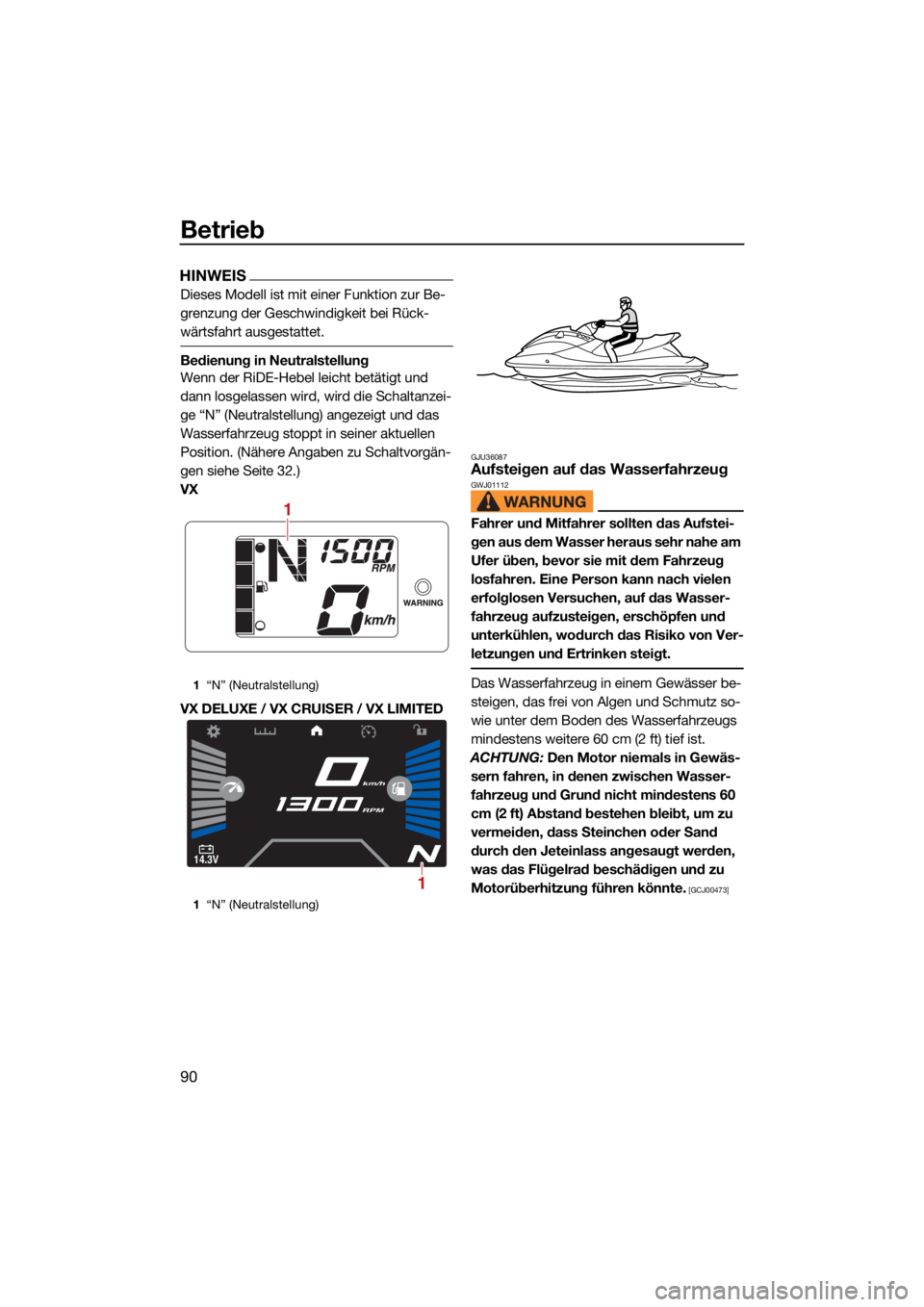

1Schaltanzeige
2 “F” (Vorwärtsstellung)
3 “N” (Neutralstellung)
4 “R” (Rückwärtsstellung)
1 Schaltanzeige
2 “F” (Vorwärtsstellung)
3 “N” (Neutralstellung)
4 “R” (Rückwärtsstellung)
Motor-Leerlaufdrehzahl:
1500 ±100 U/min
12
3
4
14.3V
km/h
RPM
1
2
3
4
UF4N71G0.book Page 81 Thursday, August 5, 2021 12:51 PM

Betrieb
82
GJU32905
Bedienung Ihres
Wasserfahrzeugs
GWJ00512
Machen Sie sich vor dem Betrieb Ihres
Wasserfahrzeugs mit allen Bedienelemen-
ten vertraut. Wenden Sie sich an einen
Yamaha-Händler, wenn Sie ein Bedienele- ment oder eine Funktion nicht vollständig
verstanden haben. Wenn Sie die Funkti-
onsweise der Bedienelemente nicht ver-
stehen, kann dies einen Unfall verursa-
chen oder Sie daran hindern, einen Unfall
zu vermeiden.
GJU32965Wasserfahrzeug kennen lernen
Der Betrieb des Wasserfahrzeugs erfordert
Geschicklichkeiten, die allmählich durch Pra-
xis erworben werden. Erlernen Sie zunächst
die grundlegenden Techniken, bevor Sie
schwierigere Manöver ausprobieren.
Der Betrieb Ihres neuen Wasserfahrzeugs
kann ein angenehmer Zeitvertreib sein. Aller-
dings ist es wichtig, dass Sie sich mit dem
Betrieb des Wasserfahrzeugs ausreichend
vertraut machen, damit Sie Ihre Fahrten ge-
fahrlos genießen können.
Vor der Benutzung dieses Wasserfahrzeugs
sind vorliegende Betriebsanleitung, die Fahr-
übungs-Anleitung, die Betriebs-Kurzanlei-
tung und sämtliche am Wasserfahrzeug an-
gebrachte Warnaufkleber zu lesen. Schenken
Sie den Informationen zur Sicherheit ab Seite
10 besondere Aufmerksamkeit. Diese Unter-
lagen sollen ein Grundverständnis über das
Wasserfahrzeug und seine Bedienung ver-
mitteln.
Vergessen Sie nicht, dass dieses Wasser-
fahrzeug auf den Betrieb durch einen Führer
mit bis zu 2 Mitfahrern ausgelegt ist. Niemals die Höchstzuladung oder die Sitzkapazität
von drei Personen (bzw. zwei Personen und
ein Wakeboardfahrer oder ein Wasserskifah-
rer) überschreiten.
GJU33006Lernen, das Wasserfahrzeug zu
bedienen
Vor der Inbetriebnahme des Wasserfahr-
zeugs immer die auf Seite 72 aufgelisteten
Kontrollen durchführen. Für den kurzen Zeit-
aufwand, den Sie für die Kontrolle des Was-
serfahrzeugs benötigen, werden Sie mit zu-
sätzlicher Sicherheit und Zuverlässigkeit
belohnt.
Vor dem Betrieb des Wasserfahrzeug örtliche
Gesetze einsehen.
Fahren Sie defensiv und mit angemessener
Geschwindigkeit, und wahren Sie einen Si-
cherheitsabstand zu Personen, Gegenstän-
den und anderen Wasserfahrzeugen. Wählen
Sie zum Lernen einen weitläufigen Bereich
mit guter Sicht und geringem Bootsverkehr.
Niemals allein fahren—Fahren Sie, wenn sich
jemand in Ihrer Nähe aufhält. Achten Sie
ständig auf andere Personen, Hindernisse
und andere Wasserfahrzeuge. Achten Sie auf
Höchstzuladung:
240 kg (530 lb)
Zuladung bedeutet Gesamtgewicht
von Führer, Mitfahrer, Gepäck und
Zubehör.
UF4N71G0.book Page 82 Thursday, August 5, 2021 12:51 PM

Betrieb
83
Umstände, die Ihre Sicht und Ihre Sichtbar-
keit durch andere einschränken könnten.
Halten Sie sich gut am Lenker fest und lassen
Sie beide Füße auf dem Trittbrett. Versuchen
Sie nicht, Mitfahrer mitzunehmen, bevor Sie
den Betrieb des Wasserfahrzeugs gut be-
herrschen.
GJU40212Sitzposition
Fahrer-Sitzposition
Der Fahrer muss sich mit beiden Händen gut
am Lenker festhalten und sich rittlings auf
den Sitz setzen, mit beiden Füßen fest auf
dem Boden des Fußraums.
Mitfahrer-Sitzposition
Der/die Mitfahrer müssen sich gut festhalten,
entweder an der Person vor ihnen oder am
angebrachten Handgriff, rittlings auf dem Sitz
sitzen und ihre Füße auf den Boden des Fuß-
raums stellen. Der Fahrer darf niemals einen
Mitfahrer vor sich sitzen lassen. (Zu Sitzposi-
tion beim Ziehen eines Wakeboardfahrers
oder eines Wasserskifahrers siehe Seite 18.)
GJU32803Zuwasserlassen des
Wasserfahrzeugs
Beim Zuwasserlassen des Wasserfahrzeugs
auf eventuelle Hindernisse achten.
Wenn das Wasserfahrzeug von einem An-
hänger zu Wasser gelassen wird, muss eine
Person darauf achten, dass das Wasserfahr-
zeug nicht von Wellen auf den Anhänger ge-
drückt wird.
GJU46251Starten des Motors auf dem WasserGWJ01532
Kein Gas geben, wenn sich jemand hinter
dem Wasserfahrzeug aufhält. Den Motor
ausschalten oder im Leerlauf betreiben.
Wasser und Verschmutzungen, die aus
der Jetdüse ausgestoßen werden, können
ernsthafte Verletzungen verursachen.
Zum Starten des Motors:
(1) VX DELUXE / VX CRUISER / VX LIMITED: Wenn das Yamaha Security System verriegelt ist, entriegeln Sie es.
(Nähere Angaben zu Einstellverfahren
des Yamaha Security System siehe Seite
27.)
(2) Das Wasserfahrzeug in einen Bereich bewegen, der frei von Algen und
Schmutz ist und in dem unter dem Bo-
den des Wasserfahrzeugs mindestens
UF4N71G0.book Page 83 Thursday, August 5, 2021 12:51 PM

Betrieb
84
weitere 60 cm (2 ft) Wassertiefe ist.
ACHTUNG: Den Motor niemals in Ge-
wässern fahren, in denen zwischen
Wasserfahrzeug und Grund nicht min-
destens 60 cm (2 ft) Abstand bestehen
bleibt, um zu vermeiden, dass Stein-
chen oder Sand durch den Jeteinlass
angesaugt werden, was das Flügelrad
beschädigen und zu Motorüberhit-
zung führen könnte.
[GCJ00473]
(3) Die Motor-Quickstoppleine (Handge- lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen. (Informa-
tionen zum Betätigen des Motor-Quick-
stoppschalters siehe Seite 28.)
WARNUNG! Sich vergewissern, dass die Motor-Quickstoppleine (Handge-
lenk-Schlaufe) richtig angebracht ist.
Wenn die Motor-Quickstoppleine
(Handgelenk-Schleife) nicht richtig
angebracht ist, kann sie sich bei ei-
nem Sturz des Fahrers nicht lösen,
wodurch das Wasserfahrzeug weiter-
fahren und unter Umständen einen
Unfall verursachen könnte.
[GWJ00583]
(4) VX-C: Bei losgelassenem Gashebel den Starterschalter drücken (grüner Knopf),
um den Motor zu starten. (Informationen
zum Betätigen des Starterschalters siehe
Seite 29.)
VX / VX DELUXE / VX CRUISER / VX
LIMITED: Bei losgelassenem Gashebel den Motor-Start-/-Stopp-Schalter drü-
cken (roter Knopf), um den Motor zu star-
ten. (Informationen zum Betätigen des
Motor-Start-/-Stopp-Schalters siehe
Seite 28.)
1 Clip
2 Motor-Quickstoppschalter
3 Motor-Quickstoppleine (Handgelenk-
Schleife)
12
3
START
UF4N71G0.book Page 84 Thursday, August 5, 2021 12:51 PM

Betrieb
85
GJU46260Den Motor ausschalten
Zum Ausschalten des Motors den Gashebel
loslassen und dann den Motor-Stoppschalter
(roter Knopf) (VX-C) oder den Motor-Start-/-
Stopp-Schalter (roter Knopf) (VX /
VX DELUXE / VX CRUISER / VX LIMITED)
drücken. WARNUNG! Zum Steuern wird
Gas benötigt. Das Ausschalten des Mo-
tors kann zum Zusammenstoß mit einem
Hindernis führen, den Sie vermeiden woll-
ten. Ein Zusammenstoß kann zu ernsthaf-
ten und sogar tödlichen Verletzungen füh-
ren.
[GWJ00602]
VX-C VX / VX DELUXE / VX CRUISER / VX
LIMITED
GJU32874Verlassen des Wasserfahrzeugs
Beim Verlassen des Wasserfahrzeugs den
Clip vom Motor-Quickstoppschalter entfer-
nen, um ein versehentliches Starten des Mo-
tors oder ein nicht befugtes Bedienen durch
Kinder oder andere zu verhindern.
GJU44991Bedienung des Wasserfahrzeugs
VX-C:
Wenn der Motor läuft, fährt das Wasserfahr-
zeug im Langsamstlauf vorwärts, auch wenn
der Gashebel in der Leerlaufstellung steht.
UF4N71G0.book Page 85 Thursday, August 5, 2021 12:51 PM

Betrieb
86
VX / VX DELUXE / VX CRUISER / VX
LIMITED: Wenn der Gashebel betätigt wird, wird die
Schaltanzeige “F” (Vorwärtsfahrt) angezeigt
und das Wasserfahrzeug bewegt sich vor-
wärts. Solange die Schaltanzeige “F” (Vor-
wärtsfahrt) angezeigt wird, fährt das Wasser-
fahrzeug im Langsamstlauf vorwärts, auch
wenn der Gashebel in der Leerlaufstellung
steht. (Nähere Angaben zu Schaltvorgängen
siehe Seite 32.)
VX VX DELUXE / VX CRUISER / VX LIMITED
GJU43423Wenden des WasserfahrzeugsGWJ01783
Beim Ausweichen von Hindernissen den
Gashebel nicht loslassen—wie bei an-
deren Motorbooten muss beim Steuern
Gas gegeben werden. Ein Zusammen-
stoß kann zu ernsthaften und sogar töd-
lichen Verletzungen führen.
Bei hohen Geschwindigkeiten nur Kur-
ven schrittweise fahren oder vor Kurven
die Geschwindigkeit verringern. Bei
scharfen Wendungen mit hoher Ge-
schwindigkeit könnte das Wasserfahr-
zeug seitlich gleiten oder sich drehen,
was Fahrer und Mitfahrer über Bord
schleudern und Verletzungen verursa-
chen könnte.1
“F” (Vorwärtsstellung)
1
1“F” (Vorwärtsstellung)
14.3V
km/h
RPM
1
UF4N71G0.book Page 86 Thursday, August 5, 2021 12:51 PM

Betrieb
87
VX / VX DELUXE / VX CRUISER / VX
LIMITED: Handeln Sie rasch, um Zusam- menstöße zu vermeiden. Das RiDE-Sys-
tem ist keine Bremsvorrichtung, um ge-
fährliche Situationen zu vermeiden.
Die Steuerung wird von der Stellung des Len-
kers und des Gashebels beeinflusst.
Das Flügelrad der Jetpumpe saugt Wasser
durch das Einlassgitter an und setzt es unter
Druck. Indem die Jetpumpe das unter Druck
gesetzte Wasser aus der Jetdüse ausstößt,
wird der Schub erzeugt, der das Wasserfahr-
zeug antreibt und steuert. Je höher die Mo-
tordrehzahl ist, desto größer ist der erzeugte
Schub.
Die Stärke des Schubs und die Stellung des
Lenkers bestimmen, wie scharf die Wende
ist.
A. Wird mehr Gas gegeben, ist der Schub stärker und das Wasserfahrzeug wendet
schärfer.
B. Wird weniger Gas gegeben, ist der Schub schwächer und das Wasserfahr-
zeug wendet sanfter. C. Wird das Gas vollständig weggenom-
men, liegt nur minimaler Schub vor. Bei
Geschwindigkeiten über dem Lang-
samstlauf nimmt die Lenkbarkeit ohne
Gasgeben rapide ab. Zwar ist das Was-
serfahrzeug unmittelbar nach Loslassen
des Gashebels noch wendbar, aber bei
fallender Motordrehzahl vermag der Len-
ker das Wasserfahrzeug nicht mehr zu
wenden, bis wieder Gas gegeben wird
oder der Langsamstlauf erreicht worden
ist.
Im Langsamstlauf kann das Wasserfahr-
zeug allein durch die Lenkerstellung all-
mählich gewendet werden, indem nur
der im Leerlauf verfügbare Schub ver-
wendet wird.
D. Wird der Motor während der Fahrt aus- geschaltet, steht kein Schub zur Verfü-
gung. Das Wasserfahrzeug fährt unge-
achtet der Lenkerstellung geradeaus.
UF4N71G0.book Page 87 Thursday, August 5, 2021 12:51 PM

Betrieb
88
Zum Steuern wird Gas benötigt.
E. VX / VX DELUXE / VX CRUISER / VX LIMITED: Wenn der RiDE-Hebel und der Lenker betätigt werden, während das
Wasserfahrzeug mit Gleitgeschwindig-
keit fährt, wendet das Wasserfahrzeug
beim Abbremsen allmählich.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, dem ein Gleit-Steuer-
system einverleibt ist. Dieses System springt
bei Gleitgeschwindigkeit ein, sobald das
Wasserfahrzeug nach Loslassen des Gashe-
bels gesteuert wird (siehe obige Bedingung
C).
Das Gleit-Steuersystem hilft beim Wenden,
indem es dem drosselnden Wasserfahrzeug
Schub verleiht. Um schärfer zu wenden,
müssen allerdings Gas gegeben und der Len- ker gedreht werden. Das Gleit-Steuersystem
bleibt unter Gleitgeschwindigkeit oder bei
abgestelltem Motor aus. Bei fallender Motor-
drehzahl vermag der Lenker das Wasserfahr-
zeug nicht mehr zu wenden, bis entweder
Gas gegeben oder der Langsamstlauf er-
reicht wird.
GJU45001Anhalten des Wasserfahrzeugs
Das Wasserfahrzeug besitzt kein Bremssys-
tem. Das Wasserfahrzeug wird durch den
Wasserwiderstand abgebremst oder bei
Rückwärtsfahrt durch den Wasserstrahl. Das
Wasserfahrzeug bremst unmittelbar nach
dem Loslassen des Gashebels ab, gleitet
aber noch eine Weile dahin, bevor es voll-
ständig stehen bleibt. Falls Zweifel daran be-
stehen, ob Sie rechtzeitig anhalten können,
bevor Sie auf ein Hindernis stoßen, Gas ge-
ben und in eine andere Richtung abdrehen.
Nachdem das Gas weggenommen oder der
Motor ausgeschaltet wurde, kommt das
Wasserfahrzeug durch den Wasserwider-
stand aus der Höchstgeschwindigkeit nach
ca. 70 m (230 ft) zum Stillstand; allerdings
können Faktoren wie das Gesamtgewicht,
die Bedingungen der Wasseroberfläche und
die Windrichtung diesen Abstand beeinflus-
sen.
VX / VX DELUXE / VX CRUISER / VX
LIMITED: Wenn der RiDE-Hebel zum Ab- bremsen betätigt wird, ist der Bremsweg ca.
1 Umkehrklappe
E
1
UF4N71G0.book Page 88 Thursday, August 5, 2021 12:51 PM

Betrieb
89
30% kürzer als ohne Verwendung des RiDE-
Hebels. Allerdings können Faktoren wie das
Gesamtgewicht, die Bedingungen der Was-
seroberfläche und die Windrichtung diesen
Abstand beeinflussen.
GWJ01793
Einen angebrachten Bremsweg vorse-
hen. Halten Sie sich weit genug von an-
deren fern, damit Sie immer sicher bis
zum Stillstand auslaufen können.
Handeln Sie rasch, um Zusammenstöße
zu vermeiden. Bedenken Sie jederzeit,
dass Wasserfahrzeuge und Boote keine
Bremsen haben.
Fahren Sie defensiv und mit angemes-
sener Geschwindigkeit, und wahren Sie
einen Sicherheitsabstand zu anderen
Personen, Wasserfahrzeugen und Ge-
genständen, sodass Zeit zum Anhalten
bleibt.
Beim Abbremsen den Motor nicht aus-
schalten, falls Schub benötigt wird, um
einem plötzlichen Hindernis auszuwei-
chen.
VX / VX DELUXE / VX CRUISER / VX
LIMITED: Um beim Einsatz des Wasser- fahrzeugs Zusammenstöße am hinteren
Ende des Wasserfahrzeugs zu vermei-
den, vor Verwendung des RiDE-Hebels
zum Abbremsen oder Anhalten des
Wasserfahrzeugs immer den Rückraum
kontrollieren.
GJU43446Bedienung des Wasserfahrzeugs bei
Rückwärtsfahrt oder in
Neutralstellung (VX / VX DELUXE /
VX CRUISER / VX LIMITED)
Bedienung bei Rückwärtsfahrt
Wenn der RiDE-Hebel betätigt wird, wird die
Schaltanzeige “R” (Rückwärtsfahrt) ange- zeigt und das Wasserfahrzeug bewegt sich
rückwärts. (Nähere Angaben zu Schaltvor-
gängen siehe Seite 32.)
VX
VX DELUXE / VX CRUISER / VX LIMITED
Vor dem Umschalten auf Rückwärtsfahrt si-
cherstellen, dass keine Schwimmer oder an-
deren Hindernisse den Weg versperren.
1
“R” (Rückwärtsstellung)
1 “R” (Rückwärtsstellung)
1
14.3V
km/h
RPM
1
UF4N71G0.book Page 89 Thursday, August 5, 2021 12:51 PM

Betrieb
90
HINWEIS
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.
Bedienung in Neutralstellung
Wenn der RiDE-Hebel leicht betätigt und
dann losgelassen wird, wird die Schaltanzei-
ge “N” (Neutralstellung) angezeigt und das
Wasserfahrzeug stoppt in seiner aktuellen
Position. (Nähere Angaben zu Schaltvorgän-
gen siehe Seite 32.)
VX
VX DELUXE / VX CRUISER / VX LIMITED
GJU36087Aufsteigen auf das WasserfahrzeugGWJ01112
Fahrer und Mitfahrer sollten das Aufstei-
gen aus dem Wasser heraus sehr nahe am
Ufer üben, bevor sie mit dem Fahrzeug
losfahren. Eine Person kann nach vielen
erfolglosen Versuchen, auf das Wasser-
fahrzeug aufzusteigen, erschöpfen und
unterkühlen, wodurch das Risiko von Ver-
letzungen und Ertrinken steigt.
Das Wasserfahrzeug in einem Gewässer be-
steigen, das frei von Algen und Schmutz so-
wie unter dem Boden des Wasserfahrzeugs
mindestens weitere 60 cm (2 ft) tief ist.
ACHTUNG: Den Motor niemals in Gewäs-
sern fahren, in denen zwischen Wasser-
fahrzeug und Grund nicht mindestens 60
cm (2 ft) Abstand bestehen bleibt, um zu
vermeiden, dass Steinchen oder Sand
durch den Jeteinlass angesaugt werden,
was das Flügelrad beschädigen und zu
Motorüberhitzung führen könnte.
[GCJ00473]
1 “N” (Neutralstellung)
1 “N” (Neutralstellung)
1
14.3V
km/h
RPM
1
UF4N71G0.book Page 90 Thursday, August 5, 2021 12:51 PM
