Bedienung der Instrumente
41
GJU44571
Multifunktionsdisplay (VX-C / VX)
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Initialisierung des Multifunktionsdisplays
Wenn das Multifunktionsdisplay aktiviert ist,
leuchten alle Segmente der Anzeige auf.
Nach 2 Sekunden erlöschen die Warnleuch-
ten in der Informationsanzeige, woraufhin
das Multifunktionsdisplay betriebsbereit ist.
Bereitschaftsmodus des Multifunktions-
displays
Wenn das Multifunktionsdisplay innerhalb
von 30 Sekunden nach Ausschalten des Mo-
tors keinen Impuls erhält, schaltet es ab und
geht in den Bereitschaftsmodus über. Nach
erneutem Anlassen des Motors kehren die
Anzeigen in ihren letzten Betriebszustand vor
Ausschalten des Multifunktionsdisplays zu-
rück, woraufhin das Multifunktionsdisplay
betriebsbereit ist.
GJU35027Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
GJU46430Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Ge-
schwindigkeit des Wasserfahrzeugs an.
Durch Umschalten der Anzeigeeinheiten
kann die Geschwindigkeit in Kilometern pro
Stunde “km/h” oder Meilen pro Stunde
“MPH” angezeigt werden.
HINWEIS
Ab Yamaha-Werk ist die Anzeige auf “MPH”
eingestellt.
1Informationsanzeige
2 Warnleuchte “WARNING”
12
1Kraftstoffanzeige
2 Schaltanzeige (VX)
3 Motortemperatur-Warnanzeige
4 Motor-Warnanzeige
5 Drehzahlmesser / Betriebsstundenzähler /
Spannungsmesser
6 Öldruck-Warnanzeige
7 Reserve-Warnanzeige
8 Geschwindigkeitsmesser
1 Geschwindigkeitsmesser
251346
78
1
UF4N71G0.book Page 41 Thursday, August 5, 2021 12:51 PM

Bedienung der Instrumente
42

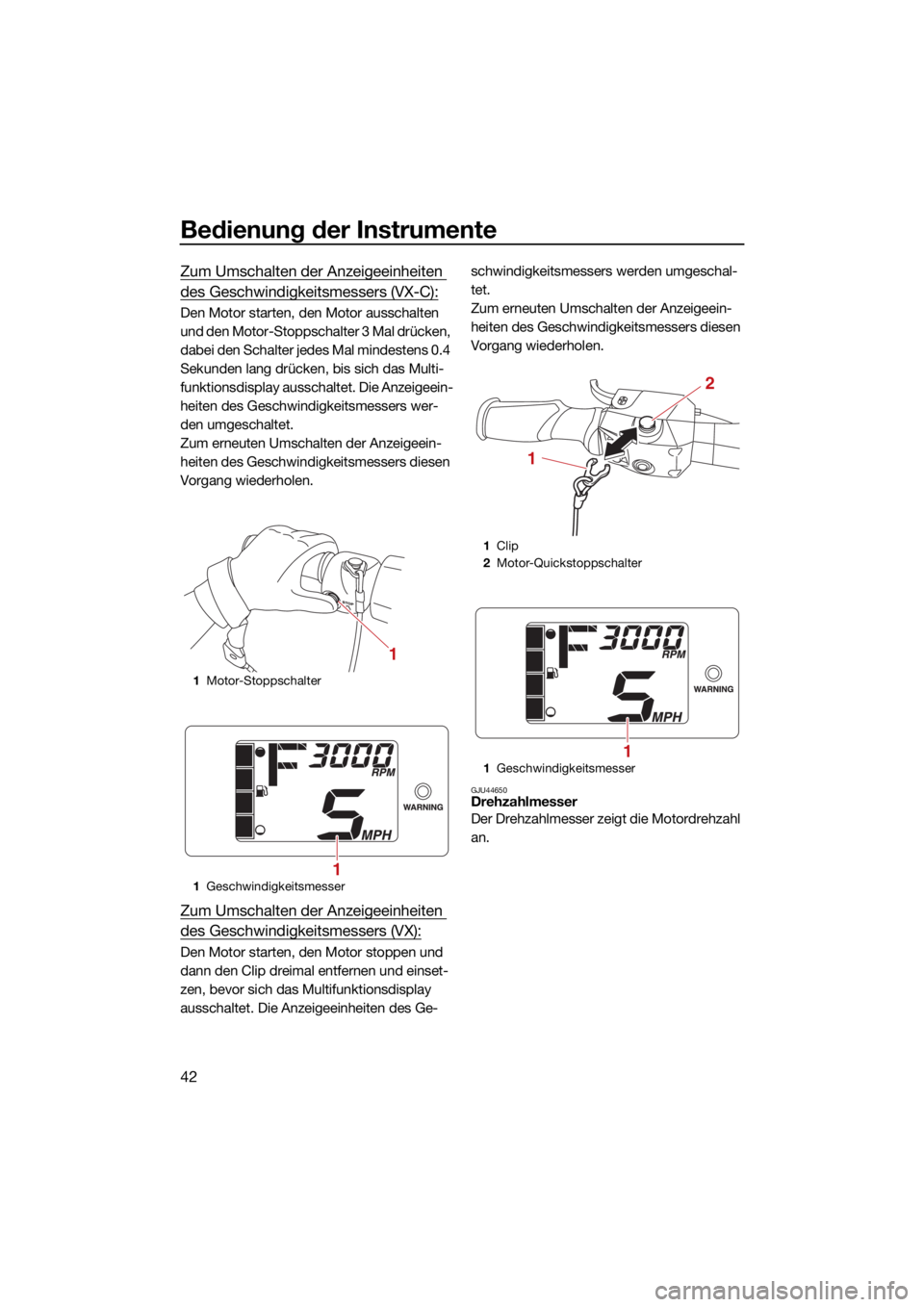

Zum Umschalten der Anzeigeeinheiten
des Geschwindigkeitsmessers (VX-C):
Den Motor starten, den Motor ausschalten
und den Motor-Stoppschalter 3 Mal drücken,
dabei den Schalter jedes Mal mindestens 0.4
Sekunden lang drücken, bis sich das Multi-
funktionsdisplay ausschaltet. Die Anzeigeein-
heiten des Geschwindigkeitsmessers wer-
den umgeschaltet.
Zum erneuten Umschalten der Anzeigeein-
heiten des Geschwindigkeitsmessers diesen
Vorgang wiederholen.
Zum Umschalten der Anzeigeeinheiten
des Geschwindigkeitsmessers (VX):
Den Motor starten, den Motor stoppen und
dann den Clip dreimal entfernen und einset-
zen, bevor sich das Multifunktionsdisplay
ausschaltet. Die Anzeigeeinheiten des Ge-schwindigkeitsmessers werden umgeschal-
tet.
Zum erneuten Umschalten der Anzeigeein-
heiten des Geschwindigkeitsmessers diesen
Vorgang wiederholen.

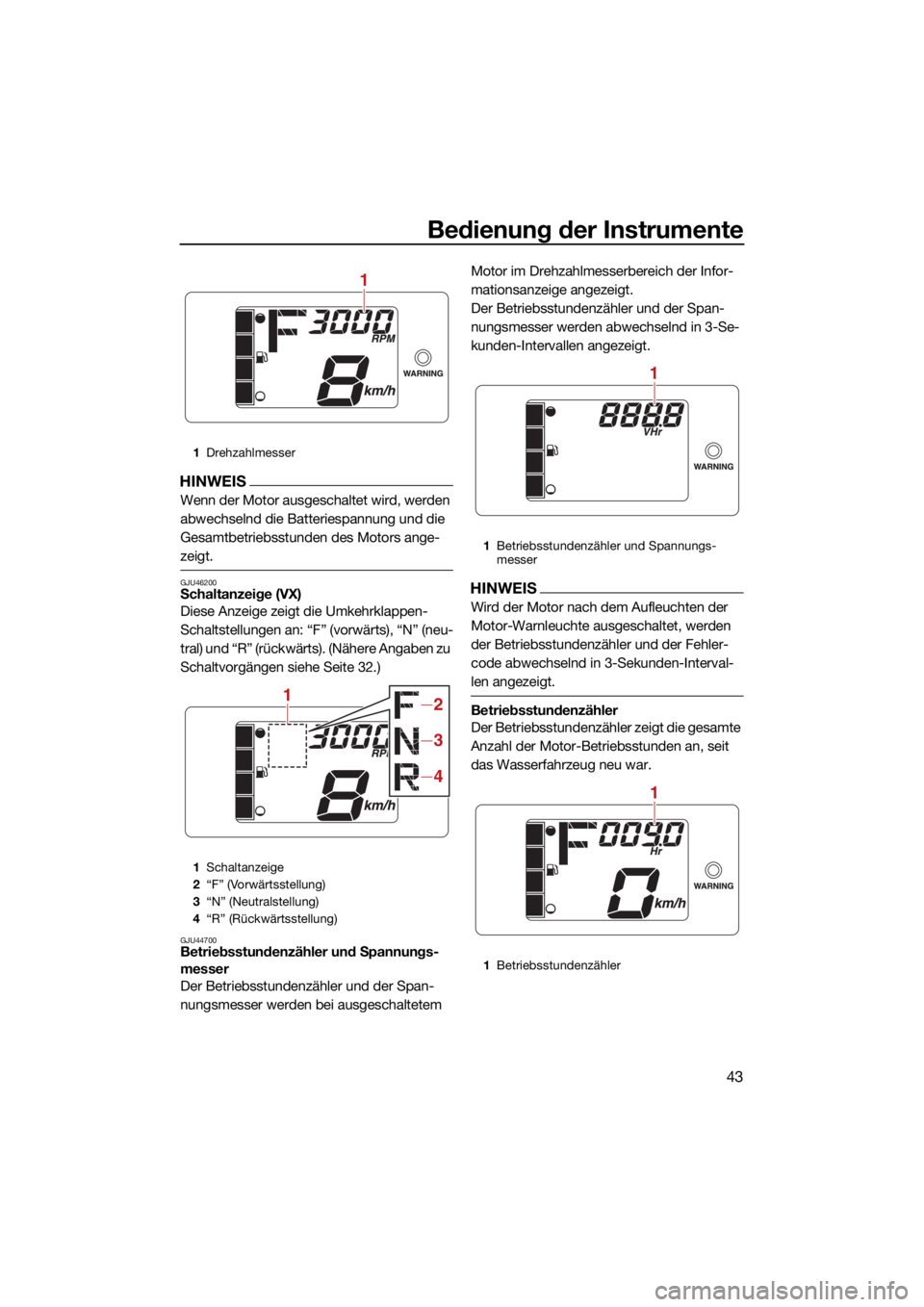

GJU44650Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
an.
1
Motor-Stoppschalter
1 Geschwindigkeitsmesser
1
1
1Clip
2 Motor-Quickstoppschalter
1 Geschwindigkeitsmesser
1
2
1
UF4N71G0.book Page 42 Thursday, August 5, 2021 12:51 PM

Bedienung der Instrumente
43
HINWEIS
Wenn der Motor ausgeschaltet wird, werden
abwechselnd die Batteriespannung und die
Gesamtbetriebsstunden des Motors ange-
zeigt.
GJU46200Schaltanzeige (VX)
Diese Anzeige zeigt die Umkehrklappen-
Schaltstellungen an: “F” (vorwärts), “N” (neu-
tral) und “R” (rückwärts). (Nähere Angaben zu
Schaltvorgängen siehe Seite 32.)
GJU44700Betriebsstundenzähler und Spannungs-
messer
Der Betriebsstundenzähler und der Span-
nungsmesser werden bei ausgeschaltetem Motor im Drehzahlmesserbereich der Infor-
mationsanzeige angezeigt.
Der Betriebsstundenzähler und der Span-
nungsmesser werden abwechselnd in 3-Se-
kunden-Intervallen angezeigt.
HINWEIS
Wird der Motor nach dem Aufleuchten der
Motor-Warnleuchte ausgeschaltet, werden
der Betriebsstundenzähler und der Fehler-
code abwechselnd in 3-Sekunden-Interval-
len angezeigt.
Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
1
Drehzahlmesser
1 Schaltanzeige
2 “F” (Vorwärtsstellung)
3 “N” (Neutralstellung)
4 “R” (Rückwärtsstellung)
1
12
3
4
1Betriebsstundenzähler und Spannungs-
messer
1 Betriebsstundenzähler
1
1
UF4N71G0.book Page 43 Thursday, August 5, 2021 12:51 PM

Bedienung der Instrumente
44
HINWEIS
Der gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unter-
brochen wird.

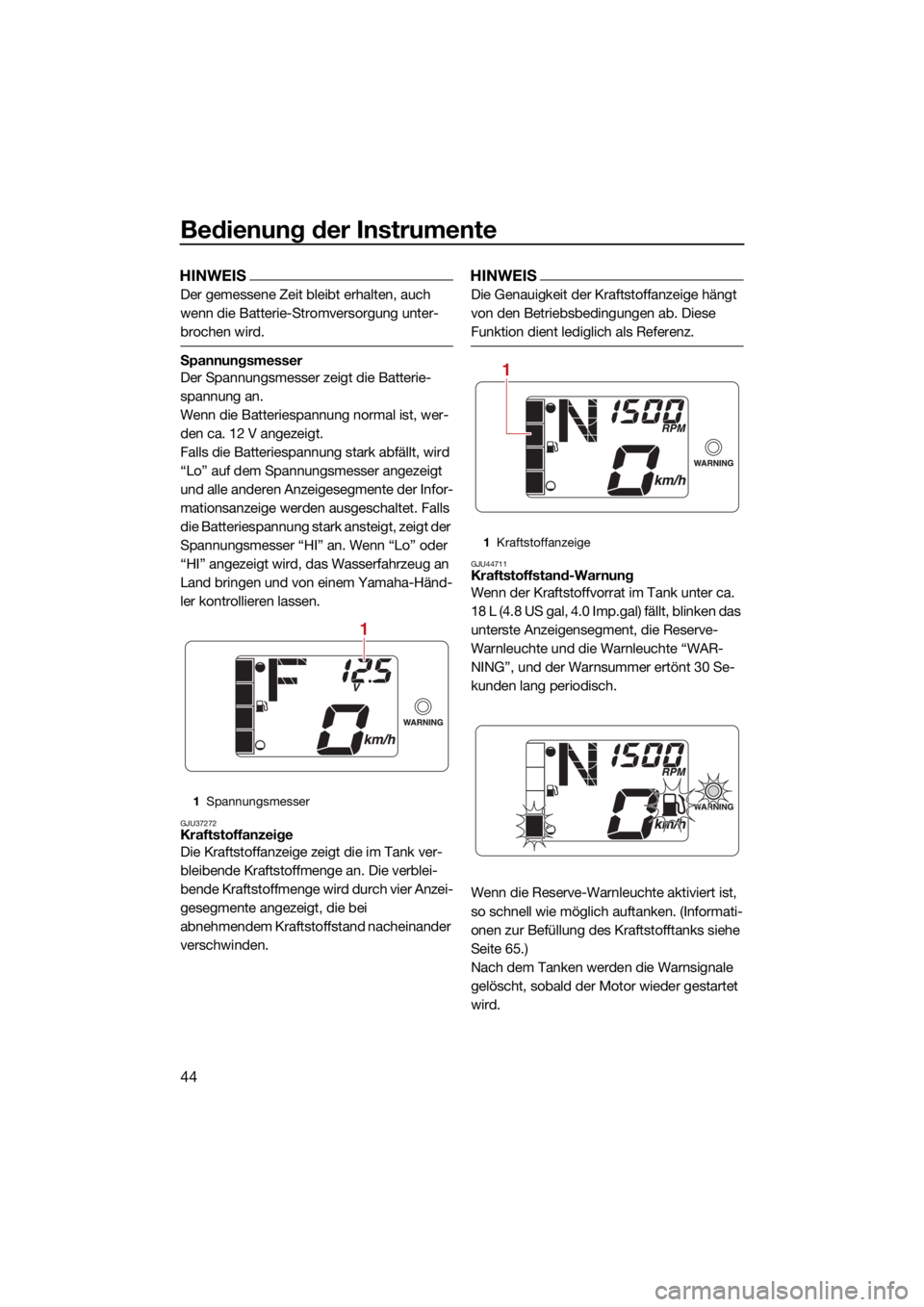

Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, wird
“Lo” auf dem Spannungsmesser angezeigt
und alle anderen Anzeigesegmente der Infor-
mationsanzeige werden ausgeschaltet. Falls
die Batteriespannung stark ansteigt, zeigt der
Spannungsmesser “HI” an. Wenn “Lo” oder
“HI” angezeigt wird, das Wasserfahrzeug an
Land bringen und von einem Yamaha-Händ-
ler kontrollieren lassen.
GJU37272Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch vier Anzei-
gesegmente angezeigt, die bei
abnehmendem Kraftstoffstand nacheinander
verschwinden.
HINWEIS
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU44711Kraftstoffstand-Warnung
Wenn der Kraftstoffvorrat im Tank unter ca.
18 L (4.8 US gal, 4.0 Imp.gal) fällt, blinken das
unterste Anzeigensegment, die Reserve-
Warnleuchte und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt 30 Se-
kunden lang periodisch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Informati-
onen zur Befüllung des Kraftstofftanks siehe
Seite 65.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
1Spannungsmesser
1
1Kraftstoffanzeige
1
UF4N71G0.book Page 44 Thursday, August 5, 2021 12:51 PM

Bedienung der Instrumente
45

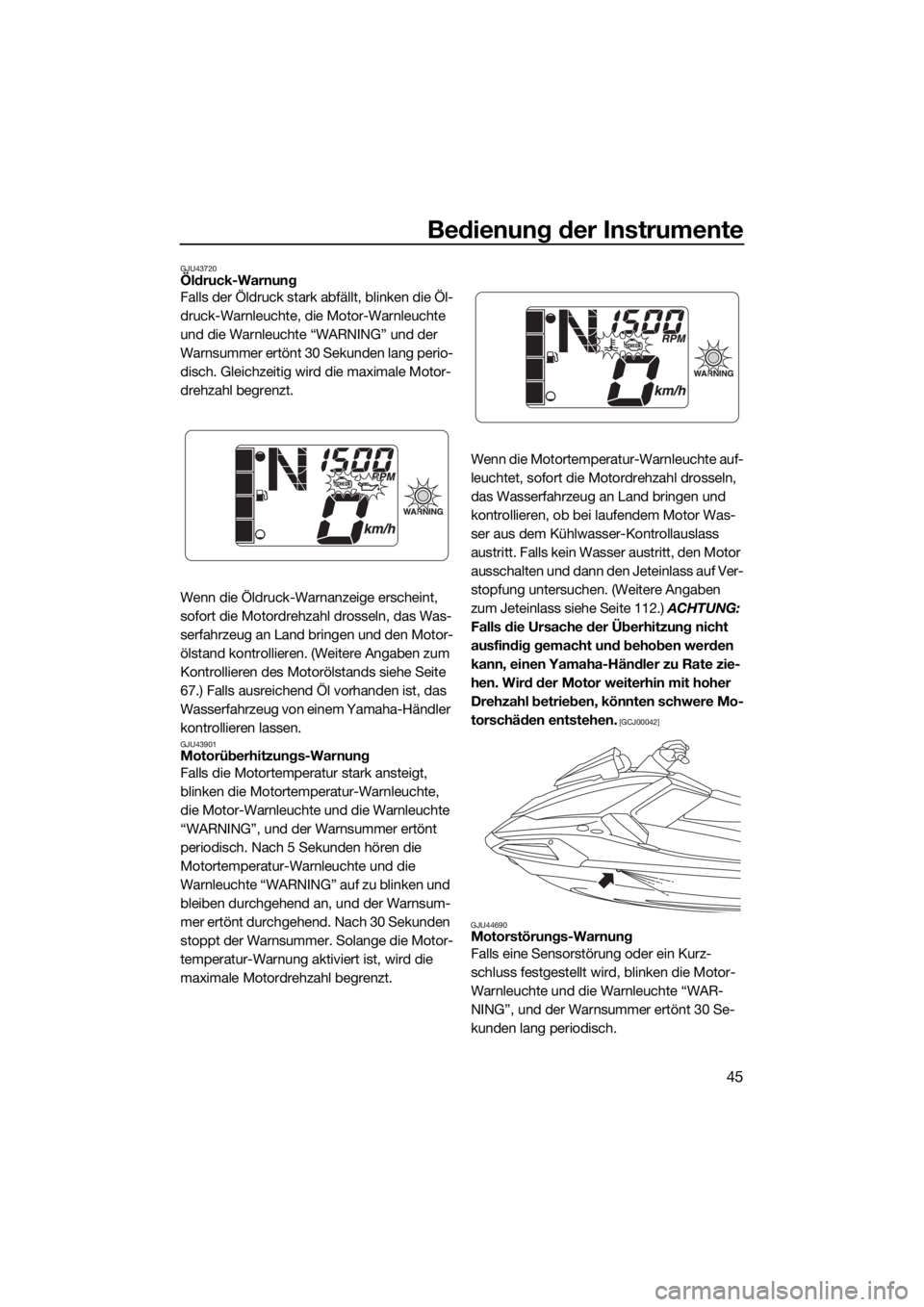

GJU43720Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die Öl-
druck-Warnleuchte, die Motor-Warnleuchte
und die Warnleuchte “WARNING” und der
Warnsummer ertönt 30 Sekunden lang perio-
disch. Gleichzeitig wird die maximale Motor-
drehzahl begrenzt.
Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
67.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
GJU43901Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt,
blinken die Motortemperatur-Warnleuchte,
die Motor-Warnleuchte und die Warnleuchte
“WARNING”, und der Warnsummer ertönt
periodisch. Nach 5 Sekunden hören die
Motortemperatur-Warnleuchte und die
Warnleuchte “WARNING” auf zu blinken und
bleiben durchgehend an, und der Warnsum-
mer ertönt durchgehend. Nach 30 Sekunden
stoppt der Warnsummer. Solange die Motor-
temperatur-Warnung aktiviert ist, wird die
maximale Motordrehzahl begrenzt.Wenn die Motortemperatur-Warnleuchte auf-
leuchtet, sofort die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
kontrollieren, ob bei laufendem Motor Was-
ser aus dem Kühlwasser-Kontrollauslass
austritt. Falls kein Wasser austritt, den Motor
ausschalten und dann den Jeteinlass auf Ver-
stopfung untersuchen. (Weitere Angaben
zum Jeteinlass siehe Seite 112.)
ACHTUNG:
Falls die Ursache der Überhitzung nicht
ausfindig gemacht und behoben werden
kann, einen Yamaha-Händler zu Rate zie-
hen. Wird der Motor weiterhin mit hoher
Drehzahl betrieben, könnten schwere Mo-
torschäden entstehen.
[GCJ00042]
GJU44690
Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Motor-
Warnleuchte und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt 30 Se-
kunden lang periodisch.
UF4N71G0.book Page 45 Thursday, August 5, 2021 12:51 PM

Bedienung der Instrumente
46
Wird der Motor nach dem Aufleuchten der
Motor-Warnleuchte ausgeschaltet, werden
im Drehzahlmesserbereich der Informations-
anzeige der Betriebsstundenzähler und der
Fehlercode abwechselnd in 3-Sekunden-In-
tervallen angezeigt.
Wenn die Motor-Warnleuchte aufleuchtet,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor
von einem Yamaha-Händler kontrollieren las-
sen.
GJU45941

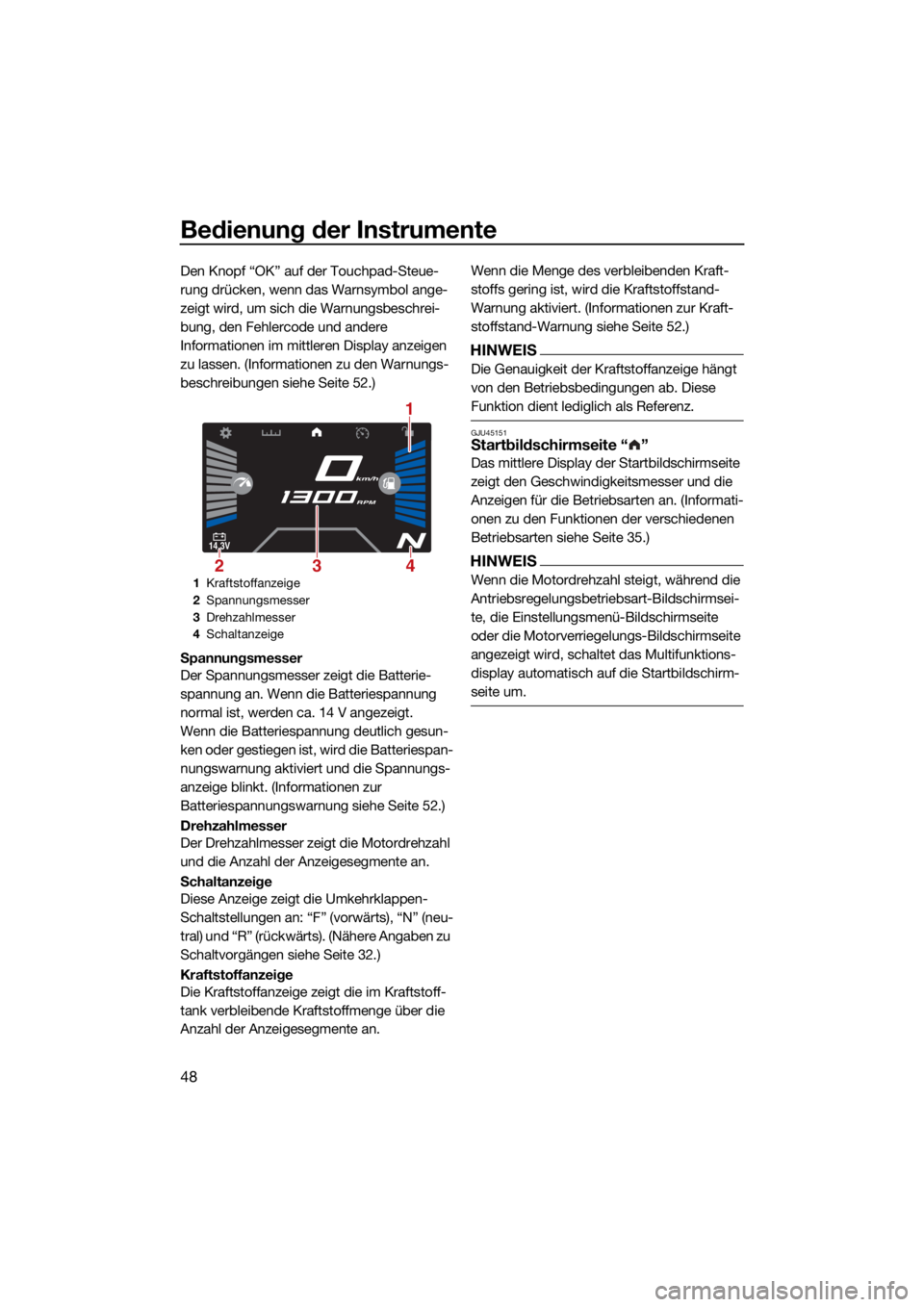

Multifunktionsdisplay
(VX DELUXE / VX CRUISER / VX LIMITED)
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Das Multifunktionsdisplay kann die verschie-
denen Funktionen über das d-pad der
Touchpad-Steuerung ein- oder ausschalten
oder Einstellungen ändern.
Zusätzlich können die angezeigten Sprach
und Anzeigeeinheiten geändert werden. (In-
formationen zum Ändern der Sprache und
Anzeigeeinheiten siehe Seite 50.) In den Ab-
bildungen in dieser Anleitung werden Eng-
lisch für die Sprache und US-Einheiten für die
Anzeigeeinheiten verwendet.
Multifunktionsdisplay einschalten
Beim Drücken des Motor-Start-/-Stopp-
Schalters schaltet sich das Multifunktionsdis-
play ein. Nachdem die Logoanzeige einige
Sekunden lang angezeigt wird, wird die Start-
bildschirmseite angezeigt.
HINWEIS
Das Multifunktionsdisplay ist eingeschaltet,
auch wenn der Motor-Start-/-Stopp-Schalter
ebenfalls kurz gedrückt wird.
Multifunktionsdisplay ausschalten
Wenn das Multifunktionsdisplay innerhalb
von 25 Sekunden nach Ausschalten des Mo-
tors keine Bedieneingabe erhält oder wenn 3
Minuten nach dem Ausschalten des Motors
verstrichen sind, schaltet sich das Display
aus.
HINWEIS
Das Multifunktionsdisplay schaltet sich 3 Mi-
nuten nach dem Ausschalten des Motors
aus, auch wenn eine Bedieneingabe vorhan-
den ist.
1Fehlercode
1
UF4N71G0.book Page 46 Thursday, August 5, 2021 12:51 PM

Bedienung der Instrumente
47

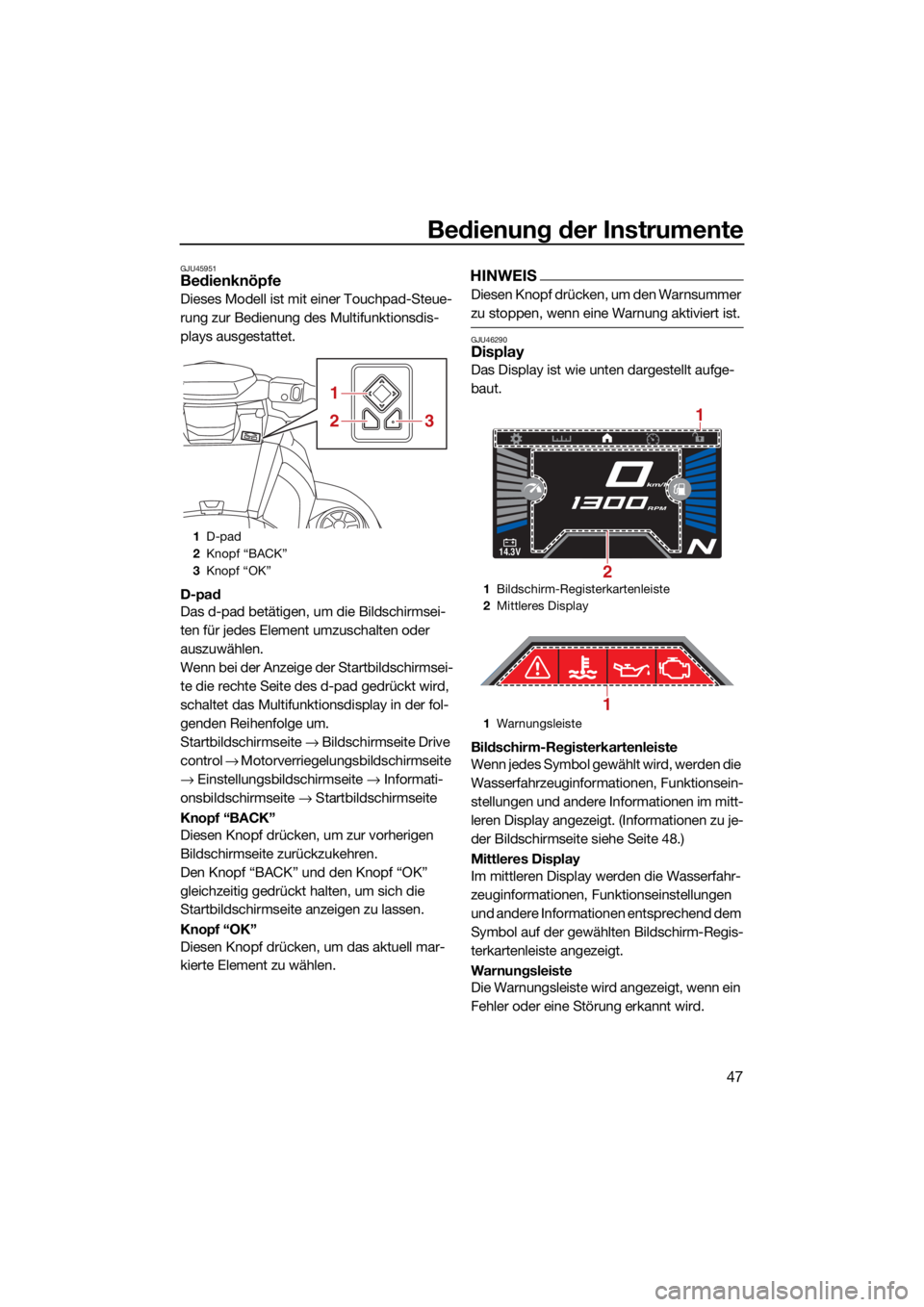

GJU45951Bedienknöpfe
Dieses Modell ist mit einer Touchpad-Steue-
rung zur Bedienung des Multifunktionsdis-
plays ausgestattet.
D-pad
Das d-pad betätigen, um die Bildschirmsei-
ten für jedes Element umzuschalten oder
auszuwählen.
Wenn bei der Anzeige der Startbildschirmsei-
te die rechte Seite des d-pad gedrückt wird,
schaltet das Multifunktionsdisplay in der fol-
genden Reihenfolge um.
Startbildschirmseite → Bildschirmseite Drive
control → Motorverriegelungsbildschirmseite
→ Einstellungsbildschirmseite → Informati-
onsbildschirmseite → Startbildschirmseite
Knopf “BACK”
Diesen Knopf drücken, um zur vorherigen
Bildschirmseite zurückzukehren.
Den Knopf “BACK” und den Knopf “OK”
gleichzeitig gedrückt halten, um sich die
Startbildschirmseite anzeigen zu lassen.
Knopf “OK”
Diesen Knopf drücken, um das aktuell mar-
kierte Element zu wählen.
HINWEIS
Diesen Knopf drücken, um den Warnsummer
zu stoppen, wenn eine Warnung aktiviert ist.
GJU46290Display
Das Display ist wie unten dargestellt aufge-
baut.
Bildschirm-Registerkartenleiste
Wenn jedes Symbol gewählt wird, werden die
Wasserfahrzeuginformationen, Funktionsein-
stellungen und andere Informationen im mitt-
leren Display angezeigt. (Informationen zu je-
der Bildschirmseite siehe Seite 48.)
Mittleres Display
Im mittleren Display werden die Wasserfahr-
zeuginformationen, Funktionseinstellungen
und andere Informationen entsprechend dem
Symbol auf der gewählten Bildschirm-Regis-
terkartenleiste angezeigt.
Warnungsleiste
Die Warnungsleiste wird angezeigt, wenn ein
Fehler oder eine Störung erkannt wird.
1 D-pad
2 Knopf “BACK”
3 Knopf “OK”
1
23
1Bildschirm-Registerkartenleiste
2 Mittleres Display
1 Warnungsleiste
14.3V
km/h
RPM
2
1
1
UF4N71G0.book Page 47 Thursday, August 5, 2021 12:51 PM

Bedienung der Instrumente
48
Den Knopf “OK” auf der Touchpad-Steue-
rung drücken, wenn das Warnsymbol ange-
zeigt wird, um sich die Warnungsbeschrei-
bung, den Fehlercode und andere
Informationen im mittleren Display anzeigen
zu lassen. (Informationen zu den Warnungs-
beschreibungen siehe Seite 52.)
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an. Wenn die Batteriespannung
normal ist, werden ca. 14 V angezeigt.
Wenn die Batteriespannung deutlich gesun-
ken oder gestiegen ist, wird die Batteriespan-
nungswarnung aktiviert und die Spannungs-
anzeige blinkt. (Informationen zur
Batteriespannungswarnung siehe Seite 52.)
Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
und die Anzahl der Anzeigesegmente an.
Schaltanzeige
Diese Anzeige zeigt die Umkehrklappen-
Schaltstellungen an: “F” (vorwärts), “N” (neu-
tral) und “R” (rückwärts). (Nähere Angaben zu
Schaltvorgängen siehe Seite 32.)
Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Kraftstoff-
tank verbleibende Kraftstoffmenge über die
Anzahl der Anzeigesegmente an. Wenn die Menge des verbleibenden Kraft-
stoffs gering ist, wird die Kraftstoffstand-
Warnung aktiviert. (Informationen zur Kraft-
stoffstand-Warnung siehe Seite 52.)
HINWEIS
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU45151Startbildschirmseite “ ”
Das mittlere Display der Startbildschirmseite
zeigt den Geschwindigkeitsmesser und die
Anzeigen für die Betriebsarten an. (Informati-
onen zu den Funktionen der verschiedenen
Betriebsarten siehe Seite 35.)
HINWEIS
Wenn die Motordrehzahl steigt, während die
Antriebsregelungsbetriebsart-Bildschirmsei-
te, die Einstellungsmenü-Bildschirmseite
oder die Motorverriegelungs-Bildschirmseite
angezeigt wird, schaltet das Multifunktions-
display automatisch auf die Startbildschirm-
seite um.1
Kraftstoffanzeige
2 Spannungsmesser
3 Drehzahlmesser
4 Schaltanzeige
14.3V
km/h
RPM
23
1
4
UF4N71G0.book Page 48 Thursday, August 5, 2021 12:51 PM

Bedienung der Instrumente
49
Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Ge-
schwindigkeit des Wasserfahrzeugs an.
HINWEIS
Die Anzeigeeinheiten des Geschwindig-
keitsmessers werden gemäß den Anzeige-
einheiten des Multifunktionsdisplays aus-
gewählt. (Informationen zum Umschalten
der Anzeigeeinheiten siehe Seite 51.)
Wenn das Wasserfahrzeug rückwärts ge-
fahren oder bei einer sehr geringen Ge-
schwindigkeit mit dem T.D.E. vorwärts
oder rückwärts gefahren wird, wird “0” auf
dem Geschwindigkeitsmesser angezeigt.
GJU45970Informationsbildschirmseite “ ”
Die Informationsbilds chirmseiten zeigen
Fahrtinformationen und Kraftstoffinformatio-
nen im mittleren Display.
HINWEIS
Die Anzeigeeinheiten für die Entfernungen
und Kraftstoffmengen werden gemäß den
Anzeigeeinheiten des Multifunktionsdisplays
ausgewählt. (Informationen zum Umschalten
der Anzeigeeinheiten siehe Seite 51.)

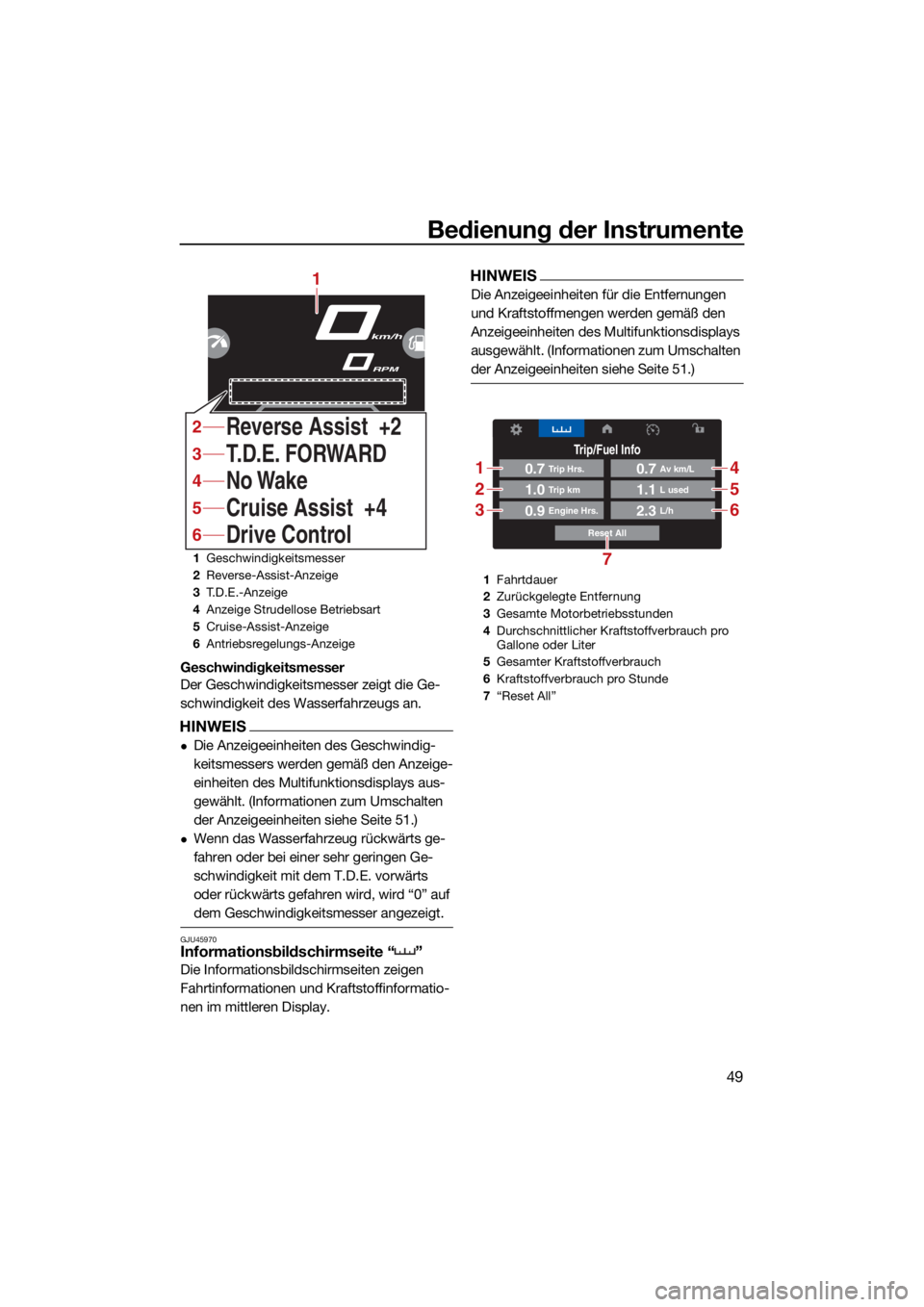

1 Geschwindigkeitsmesser
2 Reverse-Assist-Anzeige
3 T. D . E . - A n z e i g e
4 Anzeige Strudellose Betriebsart
5 Cruise-Assist-Anzeige
6 Antriebsregelungs-Anzeige
km/h
RPM
No Wake T.D.E. FORWARD
Cruise Assist +4
Drive Control Reverse Assist +2
1
4
3
5
6
2
1Fahrtdauer
2 Zurückgelegte Entfernung
3 Gesamte Motorbetriebsstunden
4 Durchschnittlicher Kraftstoffverbrauch pro
Gallone oder Liter
5 Gesamter Kraftstoffverbrauch
6 Kraftstoffverbrauch pro Stunde
7 “Reset All”
Trip/Fuel Info
Reset All
0.7Trip Hrs.
0.9Engine Hrs.
1.0Trip km
0.7Av km/L
2.3L/h
1.1L used
1
2
3
4
5
6
7
UF4N71G0.book Page 49 Thursday, August 5, 2021 12:51 PM

Bedienung der Instrumente
50
* Dieses Element kann durch Drücken des
Knopfs “OK” der Touchpad-Steuerung zu-
rückgesetzt werden.
Zum Zurücksetzen aller Elemente “Reset All”
wählen.
GJU45170Antriebsregelungsbetriebsart-
Bildschirmseite “ ”
Die Antriebsregelungsbetriebsart-Bild-
schirmseite zeigt die Einstellungsbildschirm-
seite für die Antriebsregelungsbetriebsart im
mittleren Display an. (Informationen zur An-
triebsregelungsbetriebsart siehe Seite 38.)

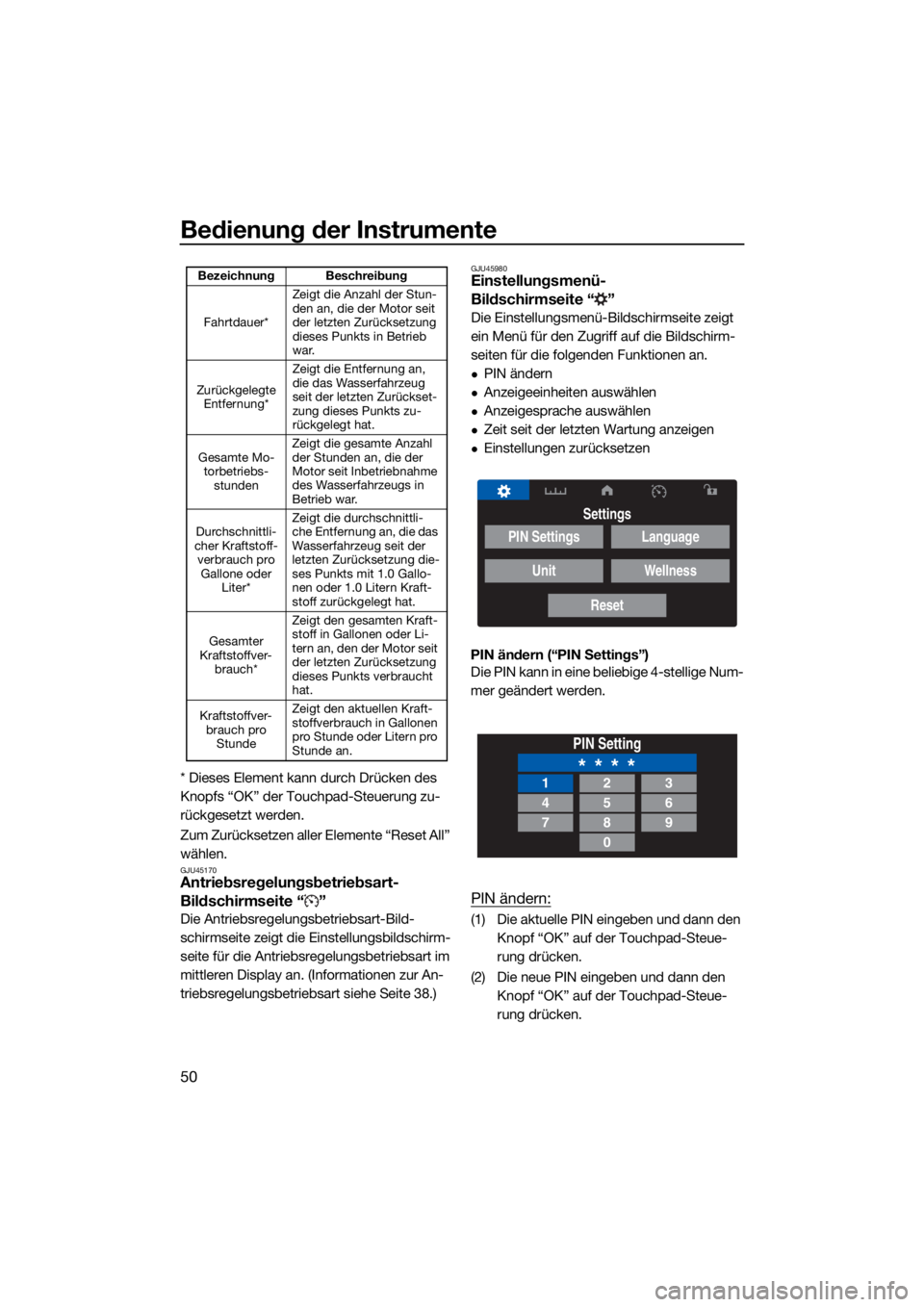

GJU45980Einstellungsmenü-
Bildschirmseite “ ”
Die Einstellungsmenü-Bildschirmseite zeigt
ein Menü für den Zugriff auf die Bildschirm-
seiten für die folgenden Funktionen an.
PIN ändern
Anzeigeeinheiten auswählen
Anzeigesprache auswählen
Zeit seit der letzten Wartung anzeigen
Einstellungen zurücksetzen
PIN ändern (“PIN Settings”)
Die PIN kann in eine beliebige 4-stellige Num-
mer geändert werden.
PIN ändern:
(1) Die aktuelle PIN eingeben und dann den Knopf “OK” auf der Touchpad-Steue-
rung drücken.
(2) Die neue PIN eingeben und dann den Knopf “OK” auf der Touchpad-Steue-
rung drücken.
Bezeichnung Beschreibung
Fahrtdauer* Zeigt die Anzahl der Stun-
den an, die der Motor seit
der letzten Zurücksetzung
dieses Punkts in Betrieb
war.
Zurückgelegte Entfernung* Zeigt die Entfernung an,
die das Wasserfahrzeug
seit der letzten Zurückset-
zung dieses Punkts zu-
rückgelegt hat.
Gesamte Mo- torbetriebs- stunden Zeigt die gesamte Anzahl
der Stunden an, die der
Motor seit Inbetriebnahme
des Wasserfahrzeugs in
Betrieb war.
Durchschnittli-
cher Kraftstoff- verbrauch pro Gallone oder Liter* Zeigt die durchschnittli-
che Entfernung an, die das
Wasserfahrzeug seit der
letzten Zurücksetzung die-
ses Punkts mit 1.0 Gallo-
nen oder 1.0 Litern Kraft-
stoff zurückgelegt hat.
Gesamter
Kraftstoffver- brauch* Zeigt den gesamten Kraft-
stoff in Gallonen oder Li-
tern an, den der Motor seit
der letzten Zurücksetzung
dieses Punkts verbraucht
hat.
Kraftstoffver- brauch pro Stunde Zeigt den aktuellen Kraft-
stoffverbrauch in Gallonen
pro Stunde oder Litern pro
Stunde an.
Settings
PIN Settings
Unit
Language
Wellness
Reset
PIN Setting
* * * *123
456
789
0
UF4N71G0.book Page 50 Thursday, August 5, 2021 12:51 PM
