Betrieb des Wasserfahrzeugs
33
GJU40013
Betriebsfunktionen des
Wasserfahrzeugs
GJU43153Schaltsystem
WARNUNG
GWJ01773
Vor dem Umschalten auf Rückwärts-
fahrt sicherstellen, dass keine Schwim-
mer oder anderen Hindernisse den Weg
versperren.
Um Verletzungen zu vermeiden, sollte
die Umkehrklappe nicht berührt werden,
während der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel und der Gashebel
gleichzeitig betätigt werden, nicht nur
den RiDE-Hebel loslassen. Andernfalls
kann das Wasserfahrzeug unerwartet
schnell beschleunigen, was zu einem
Unfall führen kann.
Der RiDE-Hebel und der Gashebel können
nur bei laufendem Motor betätigt werden, um
die Vorwärts- oder Rückwärtsbewegung des
Wasserfahrzeugs zu ändern. Wenn der RiDE-
Hebel betätigt wird, senkt sich die Umkehr-
klappe und lenkt das Wasser ab, das aus der
Jetdüse ausgestoßen wird, sodass sich das
Wasserfahrzeug rückwärts bewegt oder in
Neutralstellung bleibt. Wenn der Gashebel
betätigt wird, hebt sich die Umkehrklappe
und das Wasserfahrzeug bewegt sich vor-
wärts.
HINWEIS:
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.
Wenn der Motor gestartet wird, bewegt
sich die Umkehrklappe automatisch in die
Neutralstellung.Auf Rückwärtsfahrt schalten:
(1) Den Gashebel loslassen.
(2) Den RiDE-Hebel betätigen. Die Umkehr-
klappe wird abgesenkt, die Motordreh-
zahl erhöht sich, das Wasserfahrzeug
beginnt sich rückwärts zu bewegen, und
UF4G70G0.book Page 33 Monday, September 28, 2015 9:47 AM

Betrieb des Wasserfahrzeugs
34
die Schaltanzeige “R” (Rückwärtsfahrt)
wird angezeigt.
Von Rückwärtsfahrt auf Neutralstellung
schalten:
Den RiDE-Hebel loslassen. Die Umkehrklap-
pe kehrt automatisch in die Neutralstellung zurück und die Schaltanzeige “N” (Neutral-
stellung) wird angezeigt.
HINWEIS:
Obwohl die Neutralstellung dazu dient, dass
sich das Wasserfahrzeug selbst bei laufen-
dem Motor nicht bewegt, ist eine geringe Be-
wegung möglich.

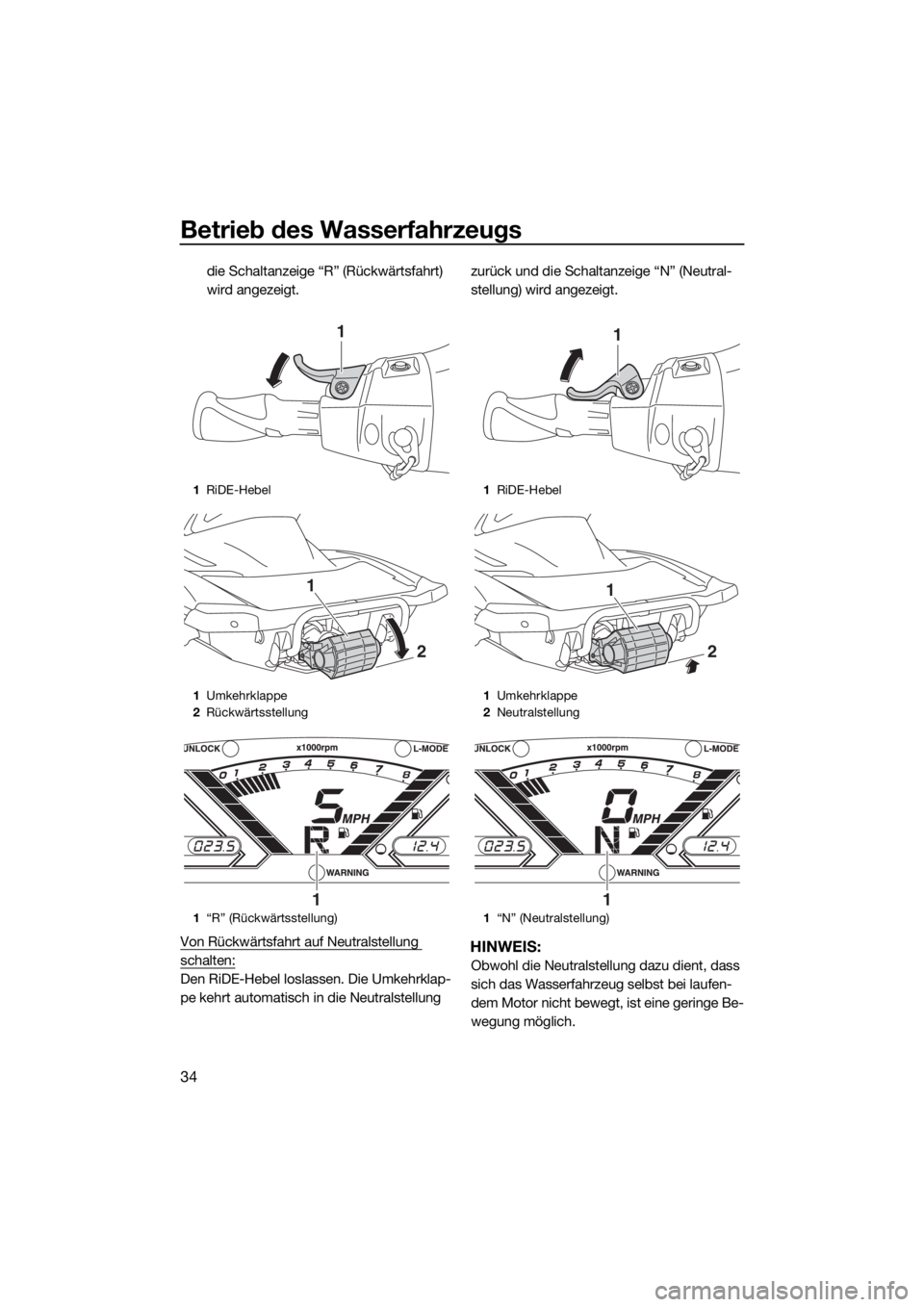

1RiDE-Hebel
1Umkehrklappe
2Rückwärtsstellung
1“R” (Rückwärtsstellung)
1
1
2
1
1RiDE-Hebel
1Umkehrklappe
2Neutralstellung
1“N” (Neutralstellung)
1
1
2
1
UF4G70G0.book Page 34 Monday, September 28, 2015 9:47 AM

Betrieb des Wasserfahrzeugs
35

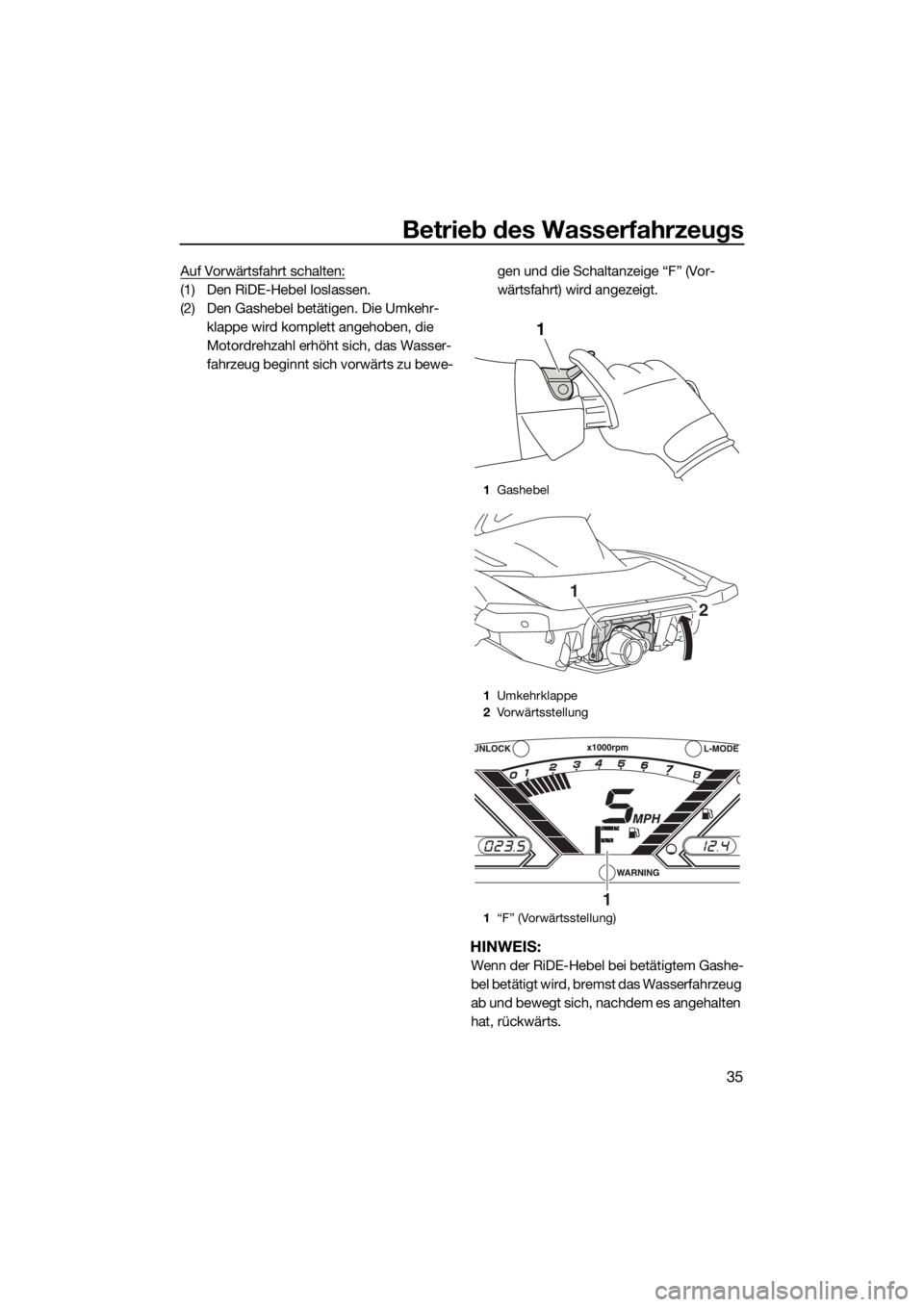

Auf Vorwärtsfahrt schalten:
(1) Den RiDE-Hebel loslassen.
(2) Den Gashebel betätigen. Die Umkehr-
klappe wird komplett angehoben, die
Motordrehzahl erhöht sich, das Wasser-
fahrzeug beginnt sich vorwärts zu bewe-gen und die Schaltanzeige “F” (Vor-
wärtsfahrt) wird angezeigt.
HINWEIS:
Wenn der RiDE-Hebel bei betätigtem Gashe-
bel betätigt wird, bremst das Wasserfahrzeug
ab und bewegt sich, nachdem es angehalten
hat, rückwärts.
1Gashebel
1Umkehrklappe
2Vorwärtsstellung
1“F” (Vorwärtsstellung)
1
1
2
1
UF4G70G0.book Page 35 Monday, September 28, 2015 9:47 AM

Betrieb des Wasserfahrzeugs
36
Von Vorwärtsfahrt auf Neutralstellung schal-
ten:
(1) Den Gashebel loslassen.
(2) Den RiDE-Hebel leicht betätigen und los-
lassen. Die Schaltanzeige “N” (Neutral-
stellung) wird angezeigt.
HINWEIS:
Wenn der RiDE-Hebel lange betätigt wird,
bewegt sich die Umkehrklappe in die Rück-
wärtsstellung.
GJU40001
Betriebsarten des
Wasserfahrzeugs
GJU43820Niedrigdrehzahl-Betriebsart
(VX Deluxe / VX Cruiser / VX Limited)
In der Niedrigdrehzahl-Betriebsart wird die
maximale Motordrehzahl auf etwa 90% der
maximalen Motordrehzahl in der Standard-
Betriebsart begrenzt.
Die Niedrigdrehzahl-Betriebsart kann nur
über die zum Wasserfahrzeug gehörende
Fernbedienung aktiviert und deaktiviert wer-
den. (Weitere Angaben zur Fernbedienung
siehe Seite 27.)
HINWEIS:
Der Niedrigdrehzahl-Betriebsmodus kann
nur aktiviert werden, wenn der Motor ausge-
schaltet und das Yamaha Security System
entriegelt ist.
Aktivieren und deaktivieren des Niedrig-
drehzahl-Betriebsmodus
Die Aktivierung des Niedrigdrehzahl-Be-
triebsmodus wird beim Betätigen der Fern-
bedienung durch Pieptöne und durch die “L-
MODE”-Kontrollleuchte im Multifunktionsdis-
play bestätigt. (Weitere Angaben zum Multi-
funktionsdisplay siehe Seite 41.)

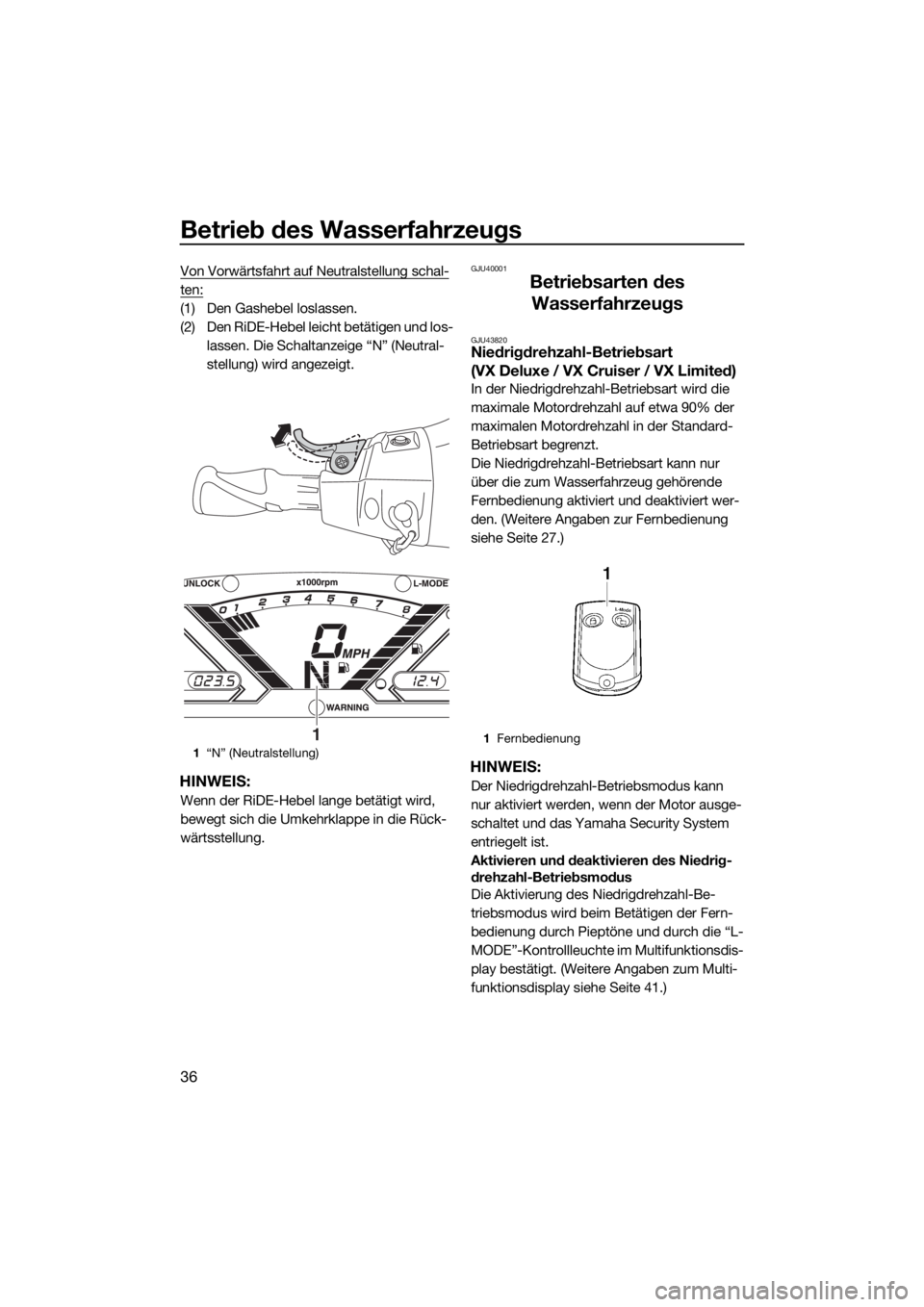

1“N” (Neutralstellung)
11Fernbedienung
UF4G70G0.book Page 36 Monday, September 28, 2015 9:47 AM

Betrieb des Wasserfahrzeugs
37
HINWEIS:
Wird die Fernbedienung betätigt, während
das Multifunktionsdisplay sich im Bereit-
schaftsmodus befindet, wird die Einstellung
erst nach der Initialisierungsphase des Multi-
funktionsdisplays bestätigt.
Zum Aktivieren des Niedrigdrehzahl-Be-
triebsmodus:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung mindestens 4 Sekunden lang drü-
cken. Nachdem der Piepton dreimal ertönt
sowie die “UNLOCK”-Kontrollleuchte drei-
mal blinkt und dann eingeschaltet bleibt, wird
die Kontrollleuchte “L-MODE” eingeschaltet
und der Niedrigdrehzahl-Betriebsmodus wird
aktiviert.
HINWEIS:
Wird der Niedrigdrehzahl-Betriebsmodus so-
fort nach dem Ausschalten der Informations-
anzeige eingeschaltet, wird die “L-MODE”-
Kontrollleuchte nicht eingeschaltet. Die “L-MODE”-Kontrollleuchte wird beim Starten
des Motors eingeschaltet.
Zum Deaktivieren des Niedrigdrehzahl-Be-
triebsmodus:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung mindestens 4 Sekunden lang drü-
cken. Nachdem der Piepton zweimal ertönt
sowie die “UNLOCK”-Kontrollleuchte zwei-
mal blinkt und dann eingeschaltet bleibt, wird
die Kontrollleuchte “L-MODE” ausgeschaltet
und der Niedrigdrehzahl-Betriebsmodus wird
deaktiviert. Wurde die Niedrigdrehzahl-Be-
triebsart deaktiviert, kehrt das Wasserfahr-
zeug in die Standard-Betriebsart zurück.
GJU42484Strudellose Betriebsart (VX Deluxe /
VX Cruiser / VX Limited)
Die strudellose Betriebsart erlaubt es, das
Wasserfahrzeug bei gleich bleibender Motor-
Piepser er-
töntBedienen des
Niedrigdrehzahl-
Betriebsmodus“L-
MODE”-
Kontroll-
leuchte
EingeschaltetBrennt
auf
Ausgeschaltet Erlischt

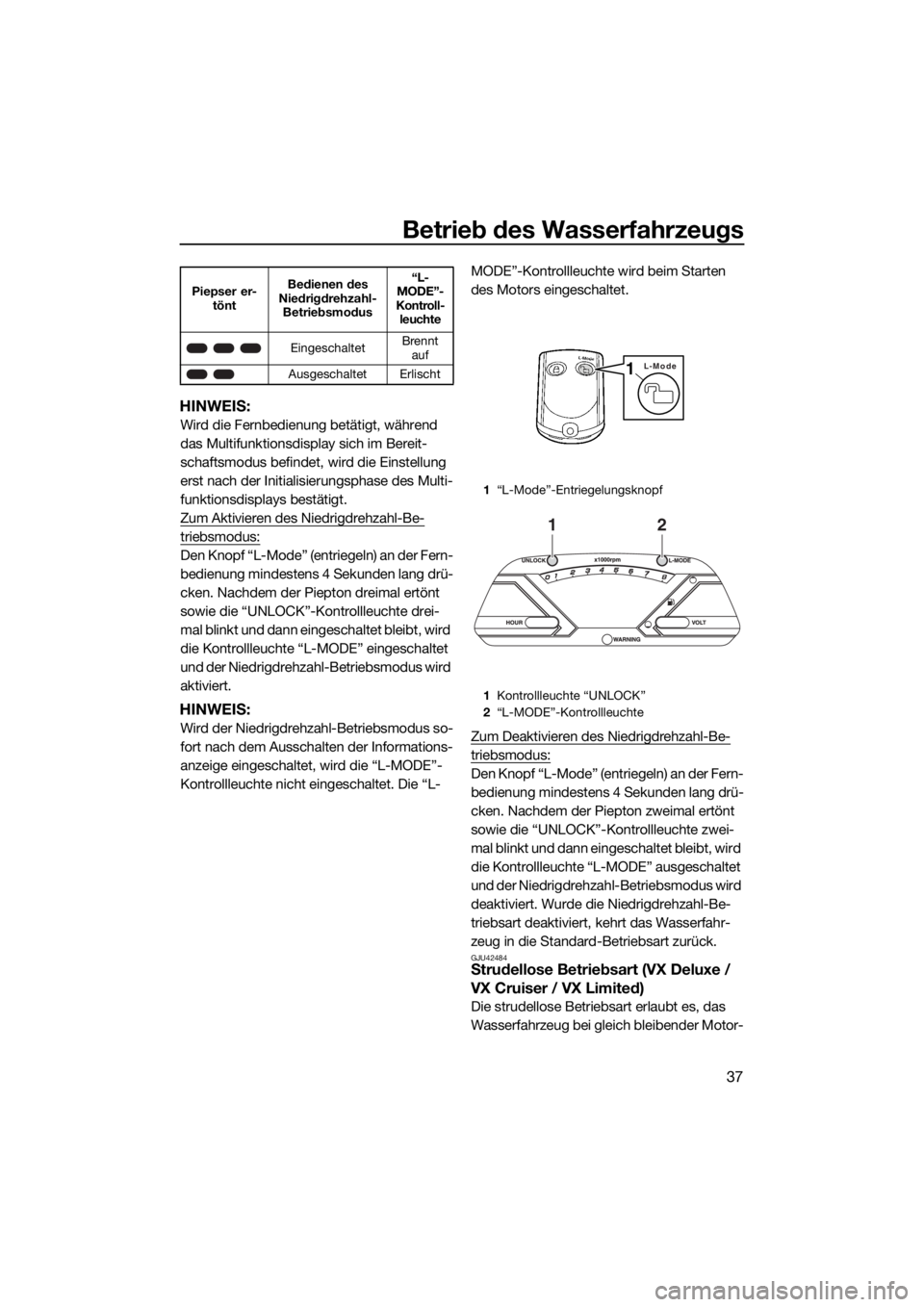

1“L-Mode”-Entriegelungsknopf
1Kontrollleuchte “UNLOCK”
2“L-MODE”-Kontrollleuchte
L-Mode1
12
UF4G70G0.book Page 37 Monday, September 28, 2015 9:47 AM

Betrieb des Wasserfahrzeugs
38
drehzahl mit niedriger Geschwindigkeit zu
betreiben. Diese Betriebsart kann nur bei
Vorwärtsfahrt des Wasserfahrzeugs oder bei
Neutralstellung des Wasserfahrzeugs be-
nutzt werden.
HINWEIS:
Die kielwasserlose Betriebsart kann erst 5
Sekunden nach dem Motorstart einge-
schaltet werden.
Wenn die strudellose Betriebsart einge-
schaltet wird, während sich das Wasser-
fahrzeug in Neutralstellung befindet, wird
die Umkehrklappe in die Vorwärtsstellung
bewegt.
Strudellose Betriebsart ein- und ausschal-
ten
Die Aktivierung der kielwasserlosen Betriebs-
art wird, wenn der Schalter “NO-WAKE MO-
DE” gedrückt wird, durch eine Reihe von
Pieptönen und durch die Anzeige des digita-
len Geschwindigkeitsmessers auf dem Multi-
funktionsdisplay bestätigt. (Weitere Angaben
zum Multifunktionsdisplay siehe Seite 41.)
HINWEIS:
Das Einschalten des Tempomaten wird
ebenfalls durch Pieptöne und Blinken des di-
gitalen Geschwindigkeitsmessers angezeigt.
(Weitere Angaben zum Tempomat siehe Sei-
te 39.)
Strudellose Betriebsart einschalten:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.(2) Den Schalter “NO-WAKE MODE” ge-
drückt halten. Sobald der Piepton drei-
mal schnell ertönt und auf dem digitalen
Geschwindigkeitsmesser “8” (wenn An-
zeige in Kilometern gewählt wurde) bzw.
“5” (wenn Anzeige in Meilen gewählt
wurde) zu blinken beginnt, ist die kiel-
wasserlose Betriebsart aktiviert. Lassen
Sie den Gashebel in der Leerlaufstellung,
wenn die kielwasserlose Betriebsart ein-
geschaltet ist.
HINWEIS:
In der kielwasserlosen Betriebsart blinkt der
digitale Geschwindigkeitsmesser kontinuier-
lich.
Strudellose Betriebsart ausschalten:
Führen Sie eines der folgenden Verfahren
durch. Der Piepton ertönt zweimal kurz, und
der digitale Geschwindigkeitsmesser hört auf
Piepser
ertöntStrudellose Betriebs-
art einsetzenDigitaler
Geschwin-
digkeits-
messer
EingeschaltetBeginnt zu
blinken
AusgeschaltetHört auf zu

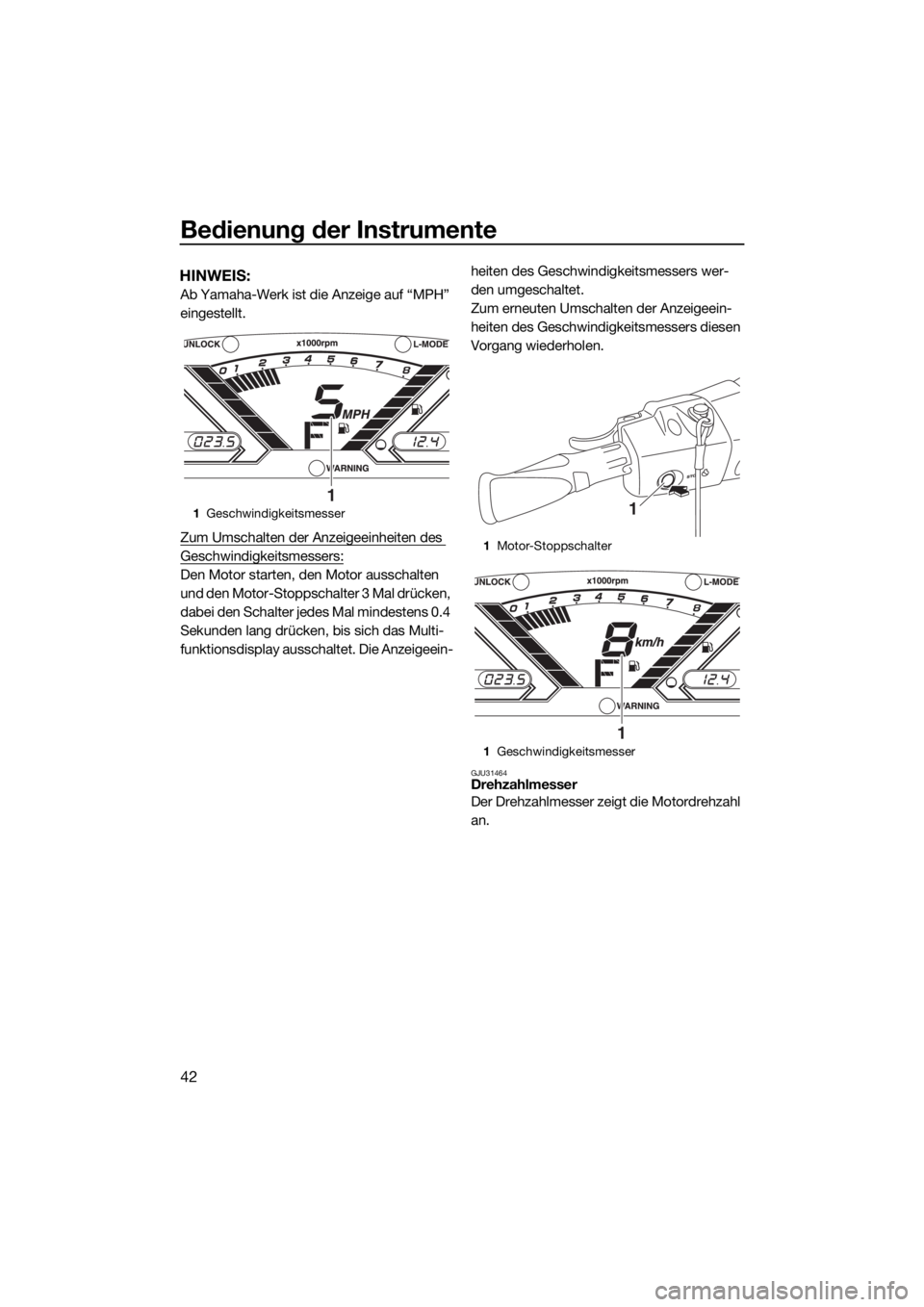

blinken1“NO-WAKE MODE”-Schalter
1
UF4G70G0.book Page 38 Monday, September 28, 2015 9:47 AM

Betrieb des Wasserfahrzeugs
39
zu blinken, wenn die kielwasserlose Betriebs-
art ausgeschaltet wird.
Den “NO-WAKE MODE”-Schalter drücken.
Den Gashebel betätigen.
Den RiDE-Hebel betätigen.
HINWEIS:
Die strudellose Betriebsart kann ebenfalls
durch Abstellen des Motors ausgeschaltet
werden.
GJU43980Tempomat (VX Deluxe / VX Cruiser /
VX Limited)
Mit dem Tempomaten kann die Fahrge-
schwindigkeit des Wasserfahrzeugs inner-
halb eines bestimmten Bereichs konstant ge-
halten werden.
HINWEIS:
Der Tempomat kann nur auf Motordreh-
zahlen zwischen ca. 4000 und 7000 U/min
eingestellt werden.
Der Tempomat kann in der Niedrigdreh-
zahl-Betriebsart nicht eingeschaltet wer-
den. (Zum Einschalten des Niedrigdreh-
zahl-Betriebsmodus siehe Seite 36.)
Tempomaten ein- und ausschalten
Die Aktivierung des Tempomaten wird, wenn
der Schalter “SET”, der Aufwärts-Schalter für
den Tempomaten oder der Abwärts-Schalter
für den Tempomaten gedrückt wird, durch
eine Reihe von Pieptönen und durch die An-
zeige des digitalen Geschwindigkeitsmes-
sers auf dem Multifunktionsdisplay bestätigt.
(Weitere Angaben zum Multifunktionsdisplay
siehe Seite 41.)
HINWEIS:
Das Einschalten der kielwasserlosen Be-
triebsart wird ebenfalls durch Pieptöne und
Blinken des digitalen Geschwindigkeitsmes-
sers angezeigt. (Weitere Angaben zur kiel-
wasserlosen Betriebsart siehe Seite 37.)
Tempomaten einschalten:
(1) Den Gashebel betätigen, bis die er-
wünschte Motordrehzahl erreicht ist.
(2) Wenn die Motordrehzahl der erwünsch-
ten Tempomateinstellung entspricht,
den “SET”-Schalter drücken. Sobald der
Piepton dreimal schnell ertönt und der
digitale Geschwindigkeitsmesser zu blin-
ken beginnt, ist der Tempomat aktiviert.
Wenn der Tempomat eingeschaltet ist,
den Gashebel langsam betätigen und ihn
über die Tempomateinstellung hinaus
halten. Durch Loslassen des Gashebels
wird der Tempomat ausgeschaltet.
HINWEIS:
Bei eingeschaltetem Tempomaten blinkt der
digitale Geschwindigkeitsmesser kontinuier-
lich. Bevor der Gashebel auf Vollgas ge-
bracht wird, sicherstellen, dass der Piepton
zu hören war und der digitale Geschwindig-
keitsmesser blinkt. Wenn der digitale Ge-
schwindigkeitsmesser nicht blinkt, wurde der
Tempomat nicht eingeschaltet und der Motor
Piepser
ertöntTempomaten einset-
zenDigitaler
Geschwin-
digkeits-
messer
EingeschaltetBeginnt zu
blinken
AusgeschaltetHört auf zu
blinken
Eingestellte Motor-
drehzahl wird ange-
hoben bzw. gesenktBlinkt kon-
tinuierlich
UF4G70G0.book Page 39 Monday, September 28, 2015 9:47 AM

Betrieb des Wasserfahrzeugs
40
spricht wie gewöhnlich auf die Betätigung
des Gashebels an.
HINWEIS:
Sobald der Tempomat eingeschaltet wurde,
kann die eingestellte Motordrehzahl mit dem
Aufwärts-Schalter für den Tempomaten er-
höht und mit dem Abwärts-Schalter für den
Tempomaten verringert werden. Bei jeder Schalterbetätigung ertönt der Piepton einmal
kurz und die eingestellte Motordrehzahl wird
geändert. Die ursprüngliche Tempomatein-
stellung kann allerdings um höchstens fünf
Schritte auf- oder abwärts verstellt werden.
Tempomaten ausschalten:
Den Gashebel allmählich freigeben. Der Piep-
ton ertönt zweimal kurz und der digitale Ge-
schwindigkeitsmesser hört auf zu blinken,
wenn der Tempomat ausgeschaltet ist.
HINWEIS:
Der Tempomat kann ebenfalls durch Abstel-
len des Motors ausgeschaltet werden.

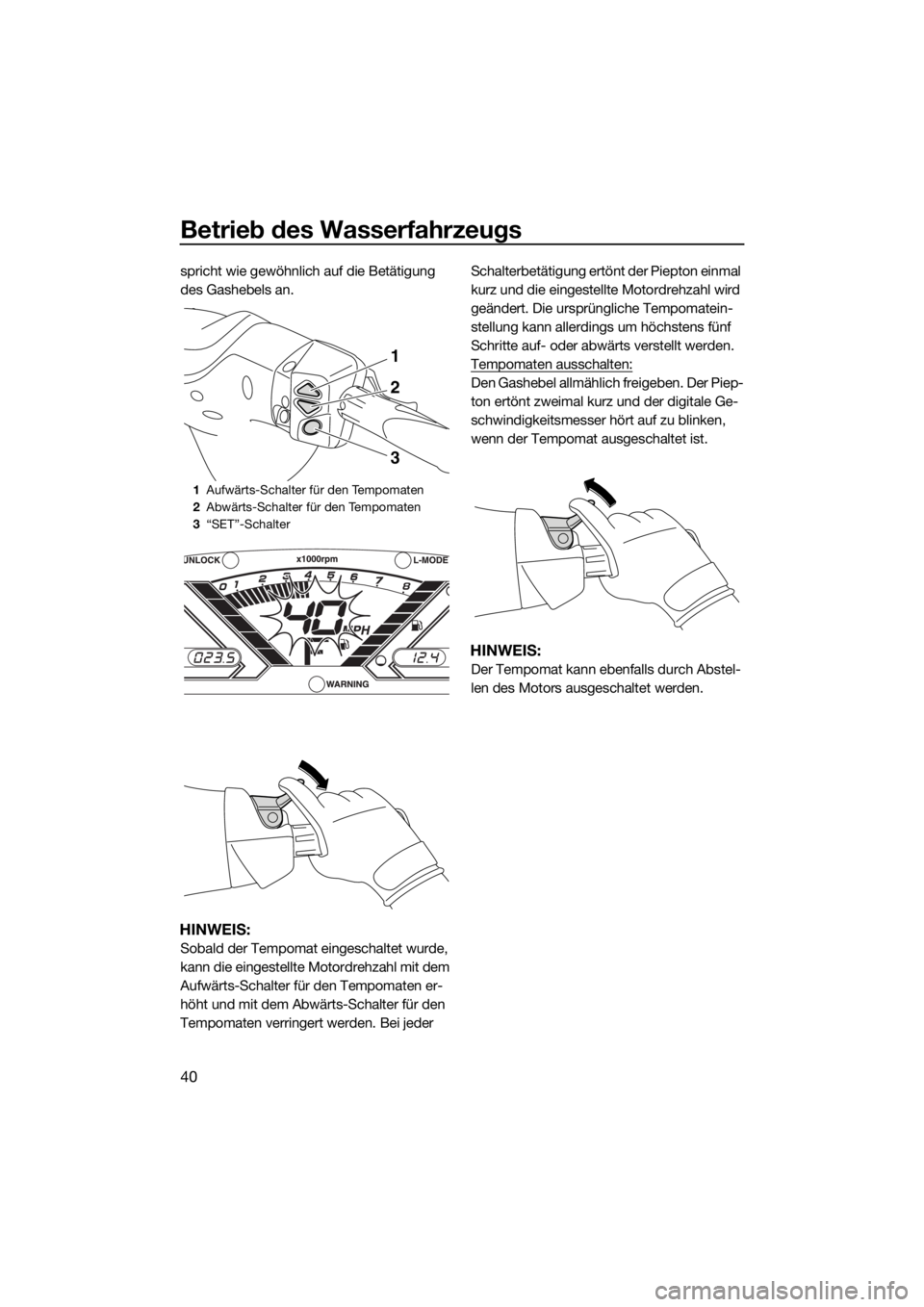

1Aufwärts-Schalter für den Tempomaten
2Abwärts-Schalter für den Tempomaten
3“SET”-Schalter
1
2
3
UF4G70G0.book Page 40 Monday, September 28, 2015 9:47 AM

Bedienung der Instrumente
41
GJU43760
Multifunktionsdisplay
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Initialisierung des Multifunktionsdisplays
Wenn das Multifunktionsdisplay aktiviert ist,
leuchten alle Segmente der Anzeige auf.
Nach 2 Sekunden erlöschen die Warnleuch-
ten in der Informationsanzeige, woraufhin
das Multifunktionsdisplay betriebsbereit ist.
Wenn nur das Multifunktionsdisplay aktiviert
ist, blinkt die Warnleuchte “WARNING” ein-
mal.
HINWEIS:
VX Deluxe / VX Cruiser / VX Limited: Die
“UNLOCK”-Kontrollleuchte leuchtet auch als
Teil der Initialisierungsphase auf.
Die “UNLOCK”-Kontrollleuchte wird beim
Starten des Motors ausgeschaltet.
Bereitschaftsmodus des Multifunktions-
displays
Wenn das Multifunktionsdisplay innerhalb
von 25 Sekunden nach Ausschalten des Mo-
tors keinen Impuls erhält, schaltet es ab und
geht in den Bereitschaftsmodus über. Nach
erneutem Anlassen des Motors kehren die Anzeigen in ihren letzten Betriebszustand vor
Ausschalten des Multifunktionsdisplays zu-
rück, woraufhin das Multifunktionsdisplay
betriebsbereit ist.
GJU35027Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
GJU43831Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Ge-
schwindigkeit des Wasserfahrzeugs in Bezug
zur Wasseroberfläche an.
Durch Umschalten der Anzeigeeinheiten
kann die Geschwindigkeit in Kilometern pro
Stunde “km/h” oder Meilen pro Stunde
“MPH” angezeigt werden.

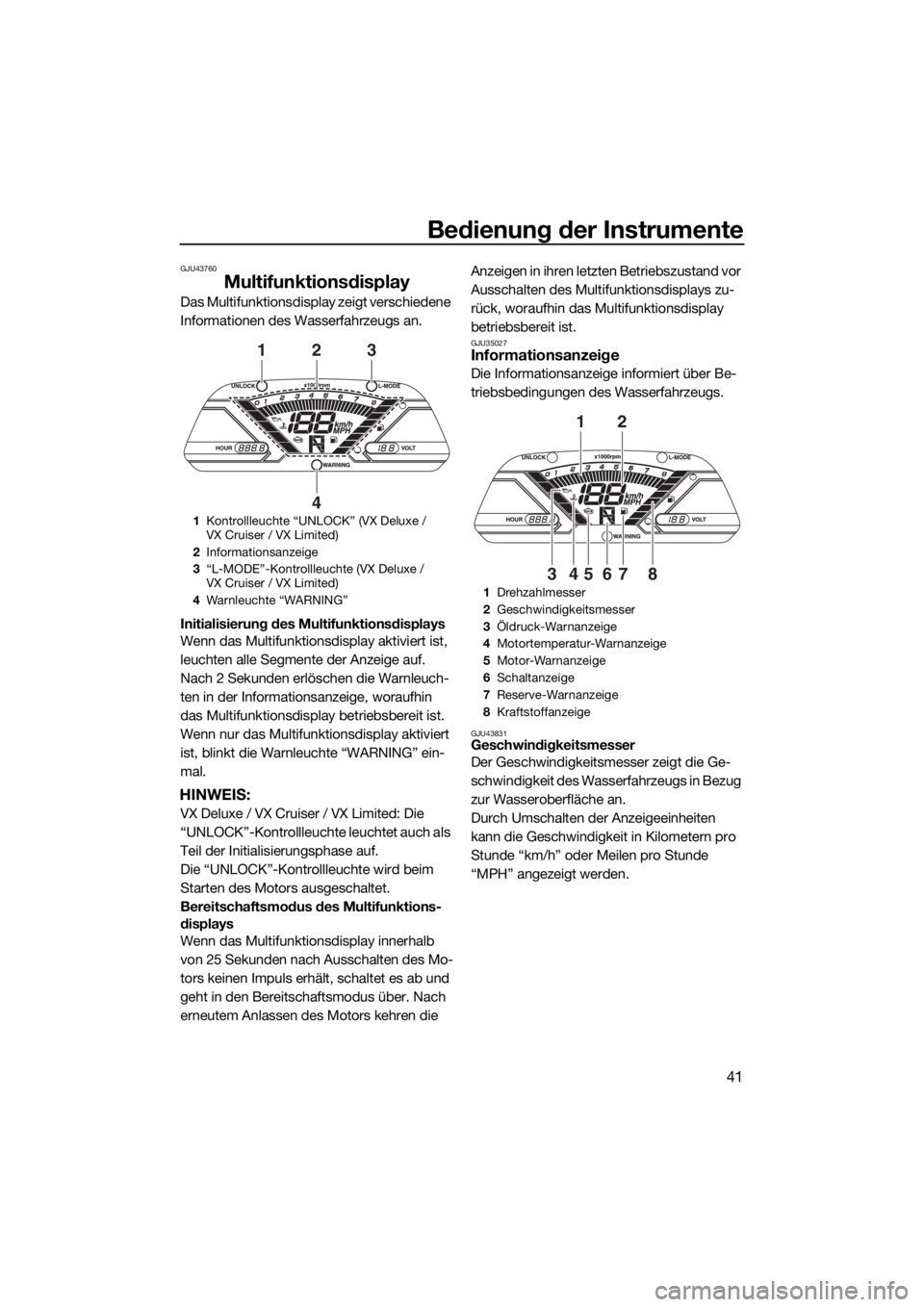

1Kontrollleuchte “UNLOCK” (VX Deluxe /
VX Cruiser / VX Limited)
2Informationsanzeige
3“L-MODE”-Kontrollleuchte (VX Deluxe /
VX Cruiser / VX Limited)
4Warnleuchte “WARNING”
123
4
1Drehzahlmesser
2Geschwindigkeitsmesser
3Öldruck-Warnanzeige
4Motortemperatur-Warnanzeige
5Motor-Warnanzeige
6Schaltanzeige
7Reserve-Warnanzeige
8Kraftstoffanzeige
12
345768
UF4G70G0.book Page 41 Monday, September 28, 2015 9:47 AM

Bedienung der Instrumente
42
HINWEIS:
Ab Yamaha-Werk ist die Anzeige auf “MPH”
eingestellt.
Zum Umschalten der Anzeigeeinheiten des
Geschwindigkeitsmessers:
Den Motor starten, den Motor ausschalten
und den Motor-Stoppschalter 3 Mal drücken,
dabei den Schalter jedes Mal mindestens 0.4
Sekunden lang drücken, bis sich das Multi-
funktionsdisplay ausschaltet. Die Anzeigeein-heiten des Geschwindigkeitsmessers wer-
den umgeschaltet.
Zum erneuten Umschalten der Anzeigeein-
heiten des Geschwindigkeitsmessers diesen
Vorgang wiederholen.
GJU31464Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
an.
1Geschwindigkeitsmesser
1
1Motor-Stoppschalter
1Geschwindigkeitsmesser
1
1
UF4G70G0.book Page 42 Monday, September 28, 2015 9:47 AM
