Bedienung der Ausrüstung
53
(2) Den Deckel lösen und abnehmen.
Abnehmbares wasserdichtes Ablagefach
schließen:
(1) Den Deckel sicher montieren, indem Sie
ihn bis zum Anschlag festdrehen.
(2) Den Rücksitz sicher an seine ursprüngli-
che Position montieren.
GJU43790Feuerlöscher-Halter und -Abdeckung
Die Feuerlöscher-Halterung und -Abdeckung
befinden sich im Bug-Ablagefach.Zur Benutzung der Feuerlöscher-Halterung
und -Abdeckung:
(1) Den Entriegelungshebel der Haube
hochziehen und dann das hintere Ende
der Haube anheben.
(2) Das Gummiband aushängen und den
Feuerlöscher aus der Feuerlöscher-Ab-
deckung nehmen.
(3) Den Feuerlöscher in die Feuerlöscher-
Abdeckung einsetzen und anschließend
den Feuerlöscher mit dem Gummiband
sicher befestigen.
(4) Haube wieder an ihre ursprüngliche Po-
sition bringen und dann den Verriege-
lungshebel der Haube nach unten drü-
cken, bis sie sicher einrastet. Vor der
Verwendung des Wasserfahrzeugs si-
1Deckel
1Abnehmbares wasserdichtes Ablagefach
Abnehmbares wasserdichtes
Ablagefach:
Rauminhalt:
5.8 L (1.5 US gal, 1.3 Imp.gal)
Max. Ladekapazität:
3.0 kg (7 lb)
1
1
1Hauben-Entriegelungshebel
1Gummiband
2Feuerlöscher-Halter und -Abdeckung
1
1
2
UF4G70G0.book Page 53 Monday, September 28, 2015 9:47 AM

Bedienung der Ausrüstung
54
cherstellen, dass die Haube richtig ver-
schlossen ist.
UF4G70G0.book Page 54 Monday, September 28, 2015 9:47 AM

Erfordernisse bei der Bedienung und Handhabung
55
GJU31823
KraftstoffanforderungenGJU43641Kraftstoff
WARNUNG
GWJ00283
Benzin und Benzindämpfe sind extrem
leicht entflammbar. Um Feuer und Ex-
plosionen zu verhindern und ein Verlet-
zungsrisiko beim Tanken zu vermeiden,
folgende Anweisungen befolgen.
Benzin ist giftig und kann schwere Ver-
letzungen verursachen oder tödlich
sein. Im Umgang mit Benzin stets vor-
sichtig sein. Niemals Benzin mit dem
Mund ansaugen. Falls Sie Kraftstoff ver-
schlucken, in die Augen bekommen
oder Dämpfe eingeatmet haben, sollten
Sie sofort ärztliche Hilfe in Anspruch
nehmen. Falls Benzin mit der Haut in Be-
rührung kommt, die betroffenen Stellen
mit Seife und Wasser waschen. Falls
Benzin auf die Kleidung gerät, sollte die
Kleidung gewechselt werden.
ACHTUNG
GCJ00322
Kein verbleites Benzin verwenden. Ver-
bleites Benzin kann den Motor schwer
beschädigen.
Darauf achten, dass kein Wasser und
Schmutz in den Kraftstofftank gerät.
Verunreinigter Kraftstoff kann die Leis-
tung beeinträchtigen oder Motorschä-
den verursachen. Ausschließlich fri-
sches Benzin aus einem verschlossenen
Behälter benutzen.
Gasohol
Es gibt zwei Arten von Gasohol: auf Äthanol-
basis und auf Methanolbasis.
Gasohol auf Äthanolbasis kann verwendet
werden, wenn der Äthanolgehalt maximal
10% beträgt und der Kraftstoff die Mindes-
toktanzahl aufweist. E-85 ist ein Kraftstoffge-
misch, das zu 85% Ethanol enthält und daher
nicht für dieses Wasserfahrzeug verwendet
werden darf. Alle Ethanol-Gemische, die
mehr als 10% Ethanol enthalten, können
Schäden im Kraftstoffsystem verursachen
oder die Motorleistung beeinträchtigen.
Yamaha empfiehlt kein Gasohol, das Metha-
nol enthält, da es Schäden im Kraftstoffsys-
tem oder eine Beeinträchtigung der Motor-
leistung verursachen kann.
Befüllen des Kraftstofftanks:
(1) Vor dem Tanken den Motor ausschalten.
Nicht auf dem Wasserfahrzeug stehen
oder sitzen. Den Tank niemals in der
Nähe von brennenden Zigaretten, Fun-
ken, offenem Feuer oder anderen Zünd-
quellen auffüllen.
(2) Das Wasserfahrzeug an einem gut belüf-
teten Ort in horizontaler Position abstel-
len.
(3) Die Sitze abnehmen und den Kraftstoff-
stand kontrollieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 47.) Empfohlener Kraftstoff:
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von
86
(Pumpen-Oktanzahl) = (R + M)/2
90 (Research-Oktanzahl)
UF4G70G0.book Page 55 Monday, September 28, 2015 9:47 AM

Erfordernisse bei der Bedienung und Handhabung
56
(4) Den Entriegelungshebel der Haube
hochziehen und dann das hintere Ende
der Haube anheben.
(5) Den Kraftstofftank-Deckel lösen und ab-
nehmen.
(6) Langsam Kraftstoff in den Tank einfüllen.(7) Nur so weit betanken, dass noch ca.
50 mm (2 in) Freiraum im Tank übrig blei-
ben. Kraftstofftank nicht überfüllen. Da
sich Kraftstoff bei steigender Temperatur
ausdehnt, können die Abwärme des Mo-
tors oder Sonneneinstrahlung ein Über-
laufen des Tanks bewirken. Das Wasser-
fahrzeug nicht mit vollem Tank in direkter
Sonne stehen lassen.
(8) Eventuell verschütteten Kraftstoff mit ei-
nem trockenen Tuch abwischen.
(9) Den Tankdeckel sicher montieren, indem
Sie ihn festdrehen bis er klickt.
(10) Haube wieder an ihre ursprüngliche Po-
sition bringen und dann den Verriege-
lungshebel der Haube nach unten drü-

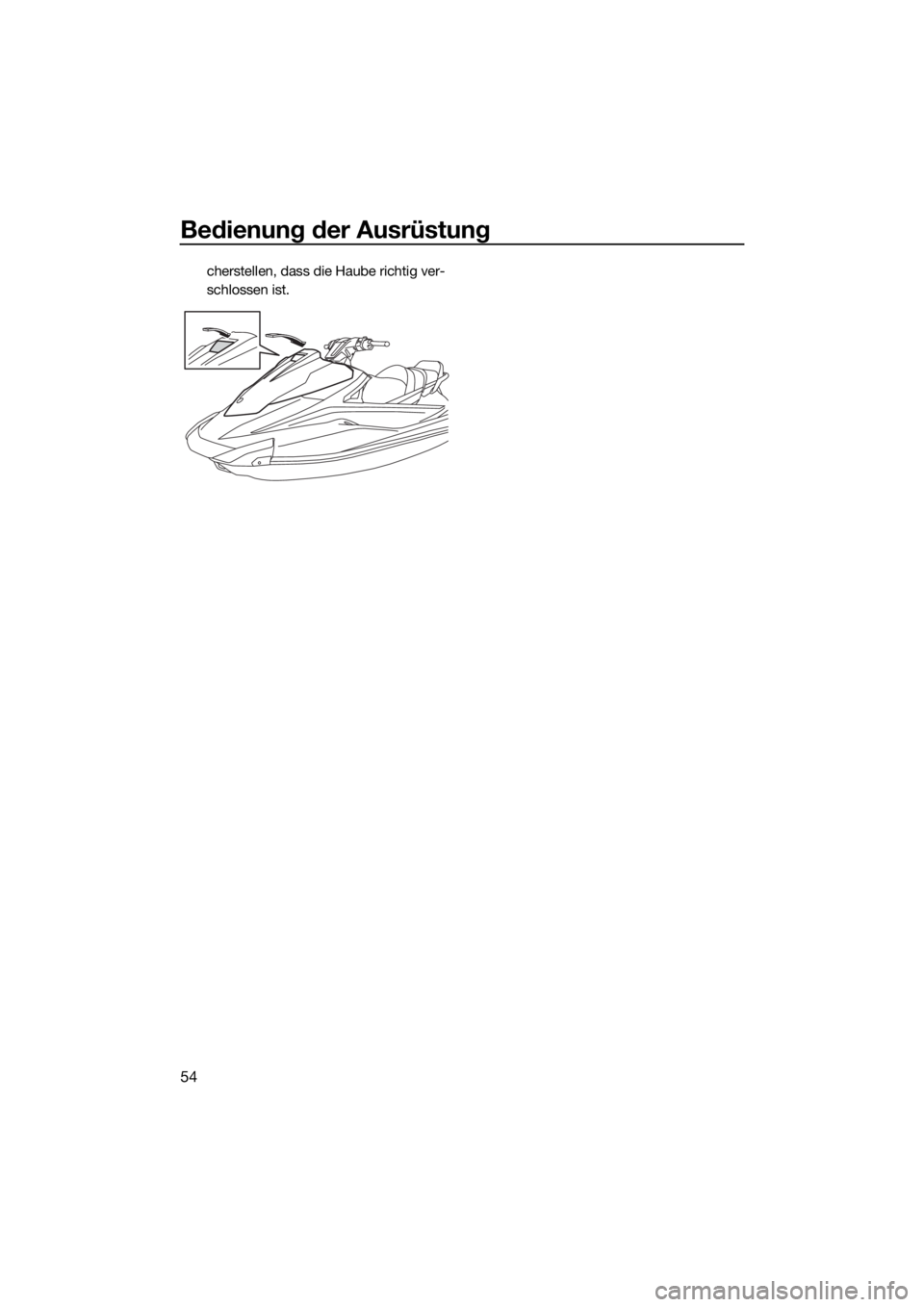

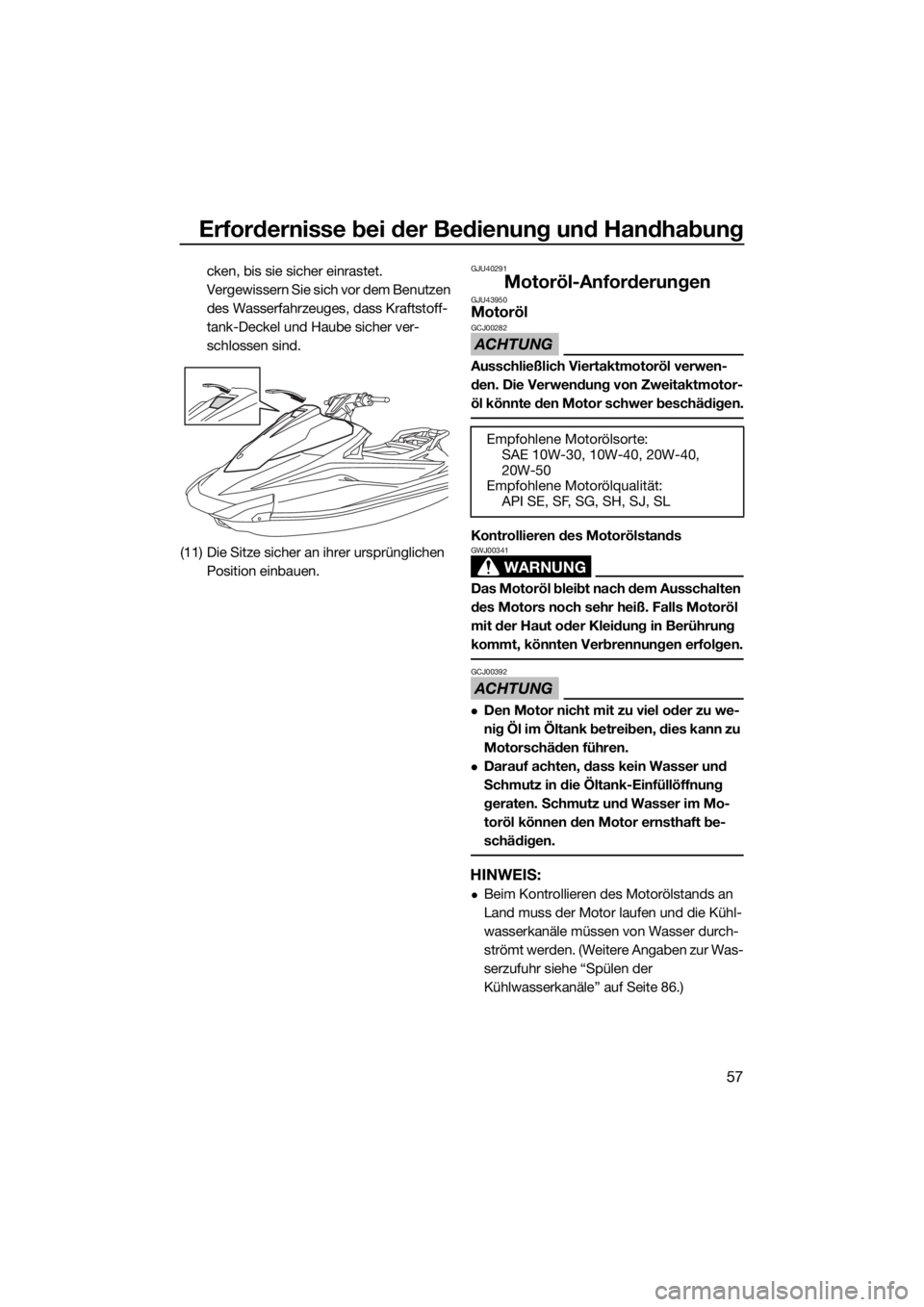

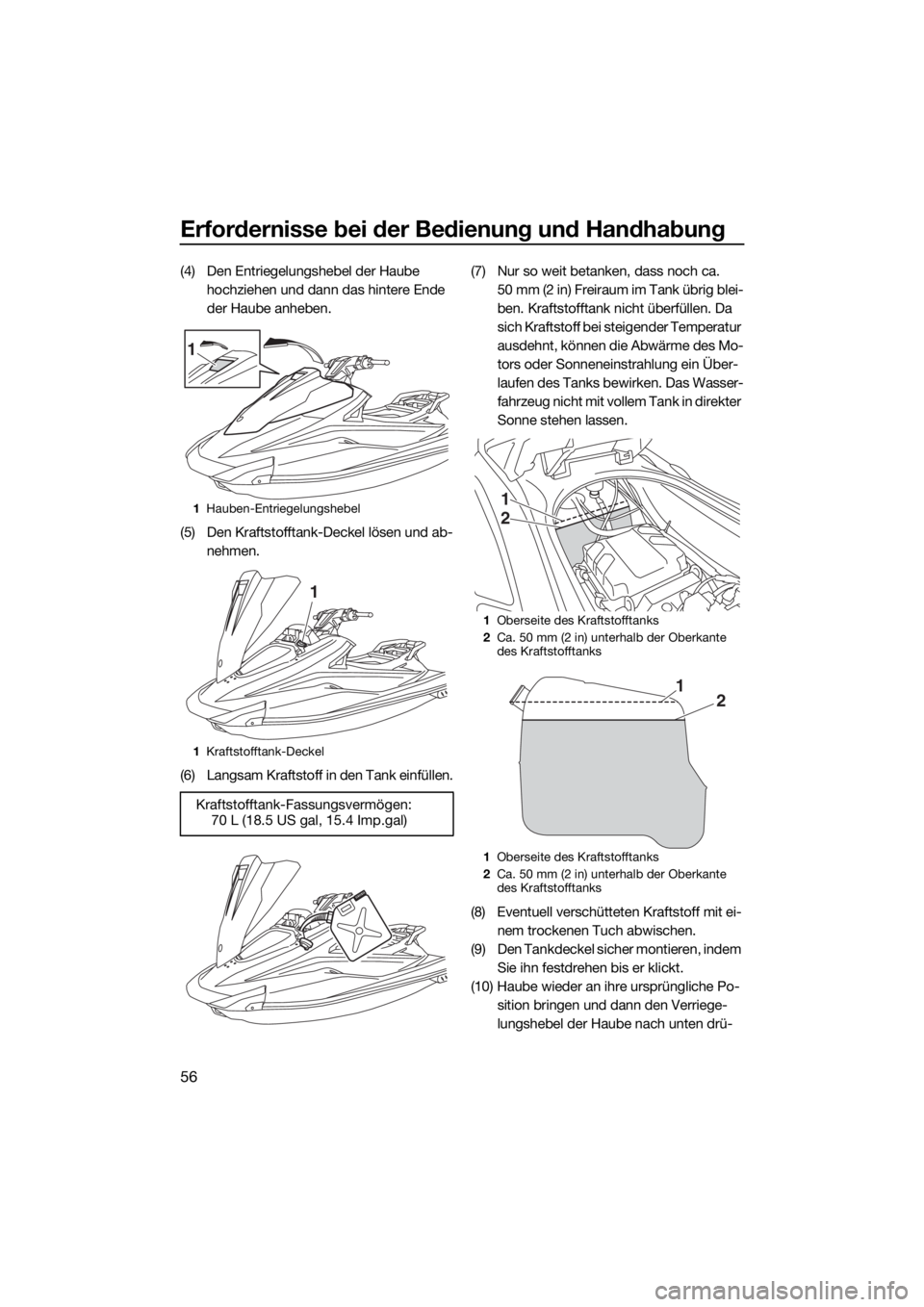

1Hauben-Entriegelungshebel
1Kraftstofftank-Deckel
Kraftstofftank-Fassungsvermögen:
70 L (18.5 US gal, 15.4 Imp.gal)
1
1
1Oberseite des Kraftstofftanks
2Ca. 50 mm (2 in) unterhalb der Oberkante
des Kraftstofftanks
1Oberseite des Kraftstofftanks
2Ca. 50 mm (2 in) unterhalb der Oberkante
des Kraftstofftanks
1
2
21
UF4G70G0.book Page 56 Monday, September 28, 2015 9:47 AM

Erfordernisse bei der Bedienung und Handhabung
57
cken, bis sie sicher einrastet.
Vergewissern Sie sich vor dem Benutzen
des Wasserfahrzeuges, dass Kraftstoff-
tank-Deckel und Haube sicher ver-
schlossen sind.
(11) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.GJU40291
Motoröl-AnforderungenGJU43950Motoröl
ACHTUNG
GCJ00282
Ausschließlich Viertaktmotoröl verwen-
den. Die Verwendung von Zweitaktmotor-
öl könnte den Motor schwer beschädigen.
Kontrollieren des Motorölstands
WARNUNG
GWJ00341
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00392
Den Motor nicht mit zu viel oder zu we-
nig Öl im Öltank betreiben, dies kann zu
Motorschäden führen.
Darauf achten, dass kein Wasser und
Schmutz in die Öltank-Einfüllöffnung
geraten. Schmutz und Wasser im Mo-
toröl können den Motor ernsthaft be-
schädigen.
HINWEIS:
Beim Kontrollieren des Motorölstands an
Land muss der Motor laufen und die Kühl-
wasserkanäle müssen von Wasser durch-
strömt werden. (Weitere Angaben zur Was-
serzufuhr siehe “Spülen der
Kühlwasserkanäle” auf Seite 86.)
Empfohlene Motorölsorte:
SAE 10W-30, 10W-40, 20W-40,
20W-50
Empfohlene Motorölqualität:
API SE, SF, SG, SH, SJ, SL
UF4G70G0.book Page 57 Monday, September 28, 2015 9:47 AM

Erfordernisse bei der Bedienung und Handhabung
58
Beim Kontrollieren des Motorölstands das
Wasserfahrzeug vertäuen, damit es nicht
abtreiben kann.
Motorölstand kontrollieren:
(1) Das Wasserfahrzeug an Land mit ausge-
schaltetem Motor in eine genau waage-
rechte Lage bringen, oder das Wasser-
fahrzeug zu Wasser lassen.
(2) In alle Richtungen umsehen und dann
den Motor starten. (Weitere Angaben
zum Starten des Motors siehe Seite 74.)
(3) Den Motor mit Leerlaufdrehzahl 6 Minu-
ten oder länger laufen lassen. Den Motor
weitere 5 Minuten laufen lassen, wenn
die Außentemperatur 20 °C (68 °F) oder
weniger beträgt.
(4) Den Motor ausschalten.
(5) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 47.)
(6) Den Öltankdeckel lösen und abnehmen,
und anschließend den daran befestigten
Messstab sauber wischen.
(7) Den Öltankdeckel bis zum Anschlag in
die Einfüllöffnung einschrauben. Den Öl-
tankdeckel wieder herausnehmen und
kontrollieren, ob sich der Ölstand zwi-schen den Minimalstand- und Maximal-
stand-Markierungen befindet.
(8) Falls sich der Ölstand deutlich oberhalb
der Maximalstand-Markierung befindet,
einen Yamaha-Händler um Rat fragen.
Falls sich der Motorölstand unter der Mi-
nimal-Markierung befindet, Motoröl
langsam nachfüllen.
(9) Die Schritte 6–8 wiederholen, bis der
richtige Motorölstand erreicht ist.
(10) Den Öltankdeckel sicher aufsetzen und
bis zum Anschlag drehen.
(11) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.

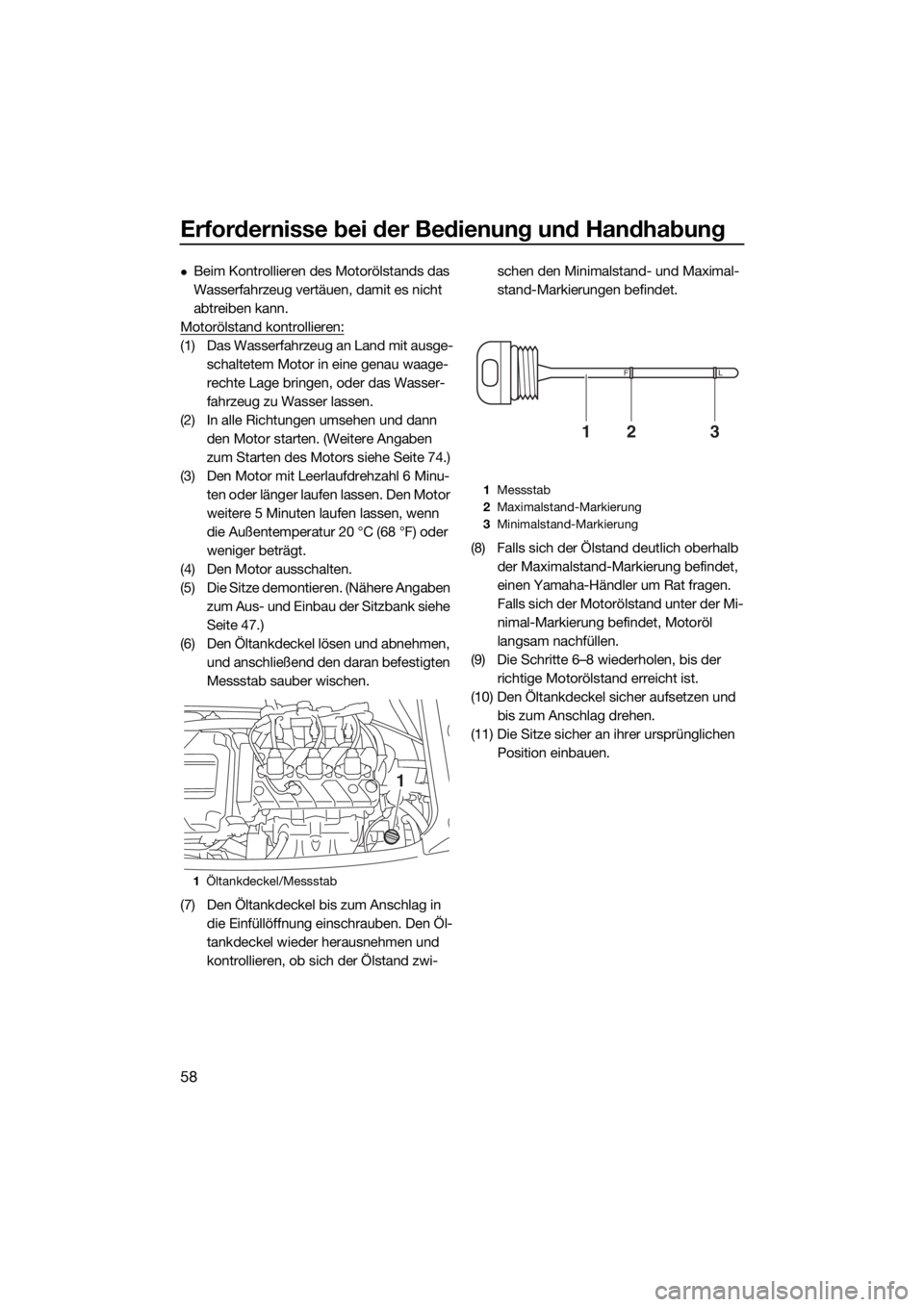

1Öltankdeckel/Messstab
1
1Messstab
2Maximalstand-Markierung
3Minimalstand-Markierung
FL
213
UF4G70G0.book Page 58 Monday, September 28, 2015 9:47 AM

Erfordernisse bei der Bedienung und Handhabung
59
GJU40022
Lenzen des Bilgewassers
ACHTUNG
GCJ01302
Den Motor nicht bei Vollgas laufen lassen,
wenn im Motorraum Bilgewasser vorhan-
den ist. Das Bilgewasser kann in den Mo-
tor spritzen und ernsthafte Schäden verur-
sachen.
GJU40036Lenzen des Bilgewassers an Land
Zum Lenzen des Bilgewassers an Land:
(1) Die Heck-Lenzstopfen lösen und abneh-
men.
(2) Den Bug des Wasserfahrzeugs anheben,
z.B. indem es auf eine Schräge gestellt
wird, um das Bilgewasser aus dem Mo-
torraum zu lenzen.
(3) Nachdem das Bilgewasser aus den
Heck-Lenzstopfenlöchern abgelaufen
ist, verbliebene Feuchtigkeit im Motor-
raum mit einem trockenen Tuch aufwi-
schen.
(4) Die Heck-Lenzstopfen sicher montieren,
indem Sie sie bis zum Anschlag festdre-
hen. ACHTUNG: Vor dem Einsetzen
der Heck-Lenzstopfen jegliche
Fremdkörper wie Schmutz oder Sand
von den Gewinden und von den O-Rin-
gen der Stopfen beseitigen. Andern-
falls könnten die Ablassschrauben be-schädigt werden und der Motorraum
überfluten. Die O-Ringe der Heck-
Lenzstopfen kontrollieren und sicher-
stellen, dass die Stopfen vor dem Zu-
wasserlassen des Wasserfahrzeugs
sicher festgezogen sind. Andernfalls
könnte der Motorraum überfluten und
das Wasserfahrzeug sinken.
[GCJ00363]
GJU40535
Lenzen des Bilgewassers auf dem
Wasser
Auch wenn das Bilgewasser auf dem Wasser
gelenzt wurde, verbleibt noch ein kleiner Rest
Bilgenwasser im Motorraum. Um das Bilge-
wasser vollständig zu lenzen, das Wasser-
fahrzeug aus dem Wasser nehmen und das
Bilgewasser an Land lenzen.
Jetpumpen-Bilgenlenzsystem
Während des Betriebs des Wasserfahrzeugs
wird das Bilgewasser im Motorraum durch
das in der Jetpumpe erzeugte Vakuum ange-
saugt und über die Jetdüse aus dem Wasser-
fahrzeug ausgestoßen.
Zum Lenzen des Bilgewassers auf dem Was-
ser:
Das Wasserfahrzeug mindestens 2 Minuten
lang so gerade wie möglich und über der
Gleitgeschwindigkeit fahren. ACHTUNG:
Nachdem der Motor wieder gestartet wur-
de, den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilgewas-

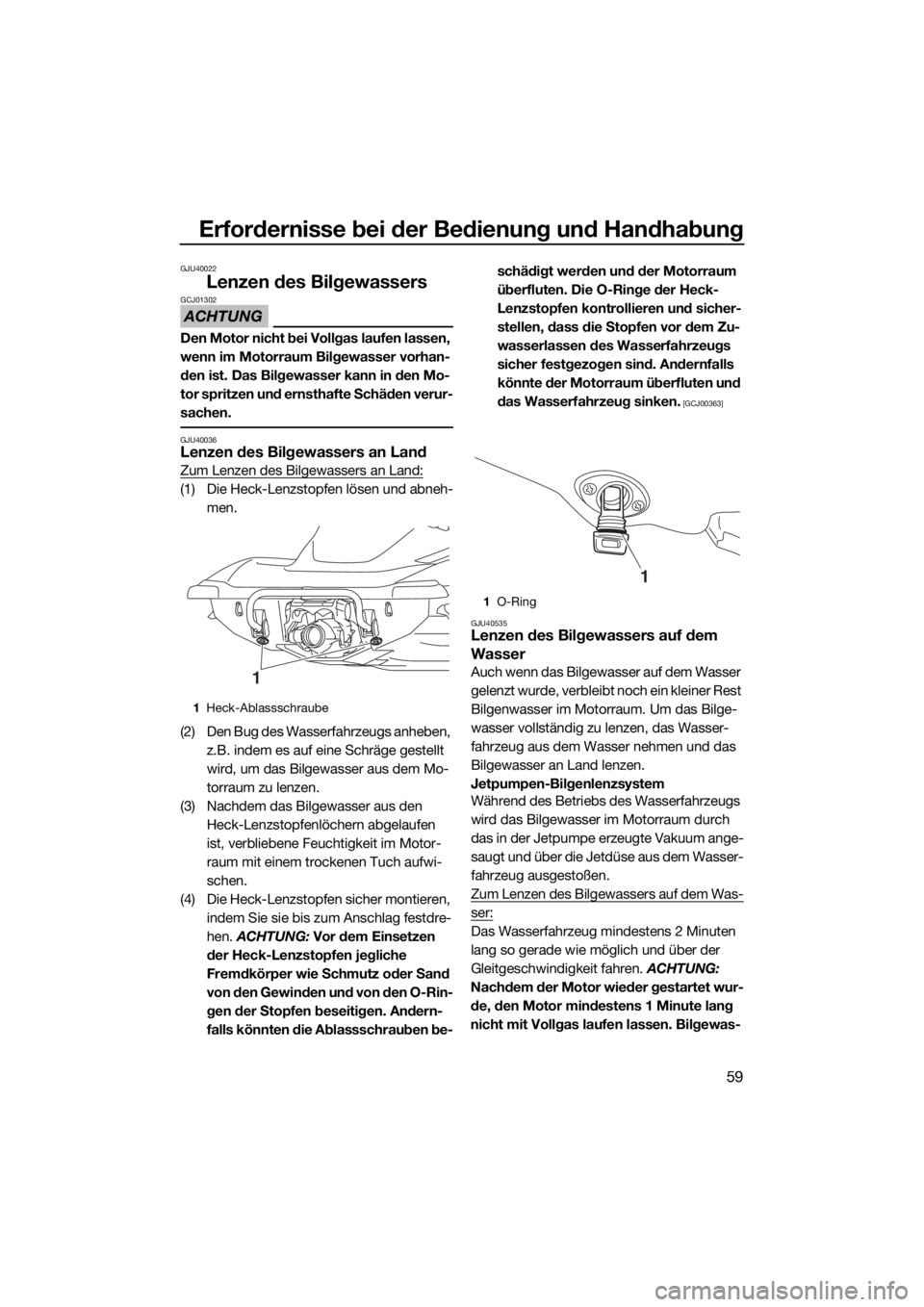

1Heck-Ablassschraube
1
1O-Ring
1
UF4G70G0.book Page 59 Monday, September 28, 2015 9:47 AM

Erfordernisse bei der Bedienung und Handhabung
60
ser im Motorraum kann in den Motor sprit-
zen und ernsthafte Schäden verursachen.

[GCJ00554]GJU42432Transport auf einem Anhänger
Beim Transport des Wasserfahrzeugs auf ei-
nem Anhänger die Zurrbänder durch die
Heck- und Bug-Zurrösen ziehen und auf dem
Anhänger befestigen. ACHTUNG: Zum
Festzurren des Wasserfahrzeugs auf dem
Anhänger nur die Zurröse am Bug und die
Zurrösen am Heck verwenden. Andern-
falls könnte das Wasserfahrzeug beschä-
digt werden. Die Seile oder Zurrbänder an
Stellen, wo sie den Rumpf des Wasser-
fahrzeugs berühren, mit Handtüchern
oder Lappen umwickeln, um Kratzer oder
andere Beschädigungen zu vermeiden.

[GCJ02150]
UF4G70G0.book Page 60 Monday, September 28, 2015 9:47 AM

Erstmaliger Betrieb
61
GJU32786
Motor-Einfahrzeit
ACHTUNG
GCJ00432
Wird der Motor nicht ordnungsgemäß ein-
gefahren, könnte dies die Lebensdauer
des Motors verkürzen bzw. ernsthafte Mo-
torschäden verursachen.
Die Einfahrzeit des Motors ist für die ver-
schiedenen Bauteile des Motors von ent-
scheidender Bedeutung, weil sie sich wäh-
rend dieser Periode aufeinander abstimmen
und das richtige Betriebsspiel erreichen. Dies
sorgt für gute Leistung und eine lange Le-
bensdauer der Komponenten.
Zur Durchführung des Einfahrens:
(1) Den Motorölstand kontrollieren. (Weitere
Angaben zum Kontrollieren des Motoröl-
stands siehe Seite 57.)
(2) Das Wasserfahrzeug zu Wasser lassen
und den Motor starten. (Weitere Anga-
ben zum Starten des Motors siehe Seite
74.)
(3) Während der ersten 5 Minuten den Mo-
tor im Leerlauf betreiben.
(4) Die nächsten 30 Minuten den Motor mit
einer Drehzahl unter 5000 U/min fahren.
(5) Die nächste 1 Stunde den Motor mit ei-
ner Drehzahl unter 6500 U/min fahren.
Nach der Einfahrzeit des Motors kann das
Wasserfahrzeug normal betrieben werden.
UF4G70G0.book Page 61 Monday, September 28, 2015 9:47 AM

Routinekontrollen vor fahrtbeginn
62
GJU31982
WARNUNG
GWJ00412
Wenn das Wasserfahrzeug nicht sachgemäß kontrolliert und gewartet wird, erhöht sich
dadurch das Unfall- und Schadensrisiko. Sobald an dem Wasserfahrzeug ein Problem
auftritt, sollte es nicht betrieben werden. Wenn sich ein Problem nicht mithilfe der in die-
sem Handbuch angegebenen Maßnahmen beheben lässt, sollte ein Yamaha-Händler
eine Inspektion durchführen.
GJU41234Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn mit diesem Wasserfahrzeug müssen die Routinekontrollen gemäß der nach-
folgenden Liste der Routinekontrollen durchgeführt werden.
BEZEICHNUNG AUSFÜHRUNG SEITE
ROUTINEKONTROLLEN VOR FAHRTBEGINN
MotorraumDen Motorraum belüften.
Das Innere des Motorraums auf Schäden absuchen.64
KraftstoffsystemDas Kraftstoffsystem auf Lecks untersuchen.
Den Kraftstoffstand im Tank kontrollieren.64
WasserabscheiderDen Wasserabscheider auf Wasserrückstände un-
tersuchen.65
MotorDas Äußere des Motors auf Schäden kontrollieren. 65
MotorölstandDen Motorölstand kontrollieren. 65
BilgewasserDen Motorraum auf Bilgewasser kontrollieren. 65
BatterieDie Pole und den Säurestand der Batterie kontrollie-
ren.65
LenkungssystemDie ordnungsgemäße Funktion des Lenkungssys-
tems kontrollieren.66
RiDE-HebelDie Funktion des RiDE-Hebels kontrollieren. 67
GashebelDie Funktion des Gashebels kontrollieren. 67
Fernbedienung
(VX Deluxe / VX Cruiser /
VX Limited)Die Fernbedienung auf ordnungsgemäße Funktion
überprüfen.67
Motor-Quickstoppleine
(Handgelenk-Schlaufe)Die Motor-Quickstoppleine (Handgelenk-Schlaufe)
auf Schäden kontrollieren.68
SchalterFunktion des Starterschalters, Motor-Stoppschal-
ters und Motor-Quickstoppschalters kontrollieren.68
AblagefächerDie Ablagefächer auf Schäden und Wasser kontrol-
lieren.68
Feuerlöscher-Halterung,
Abdeckung und BandFeuerlöscher-Halterung, Abdeckung und Band auf
Beschädigung kontrollieren.69
FeuerlöscherDen Zustand des Feuerlöschers kontrollieren. 69
SicherheitsausrüstungKontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.69
UF4G70G0.book Page 62 Monday, September 28, 2015 9:47 AM
