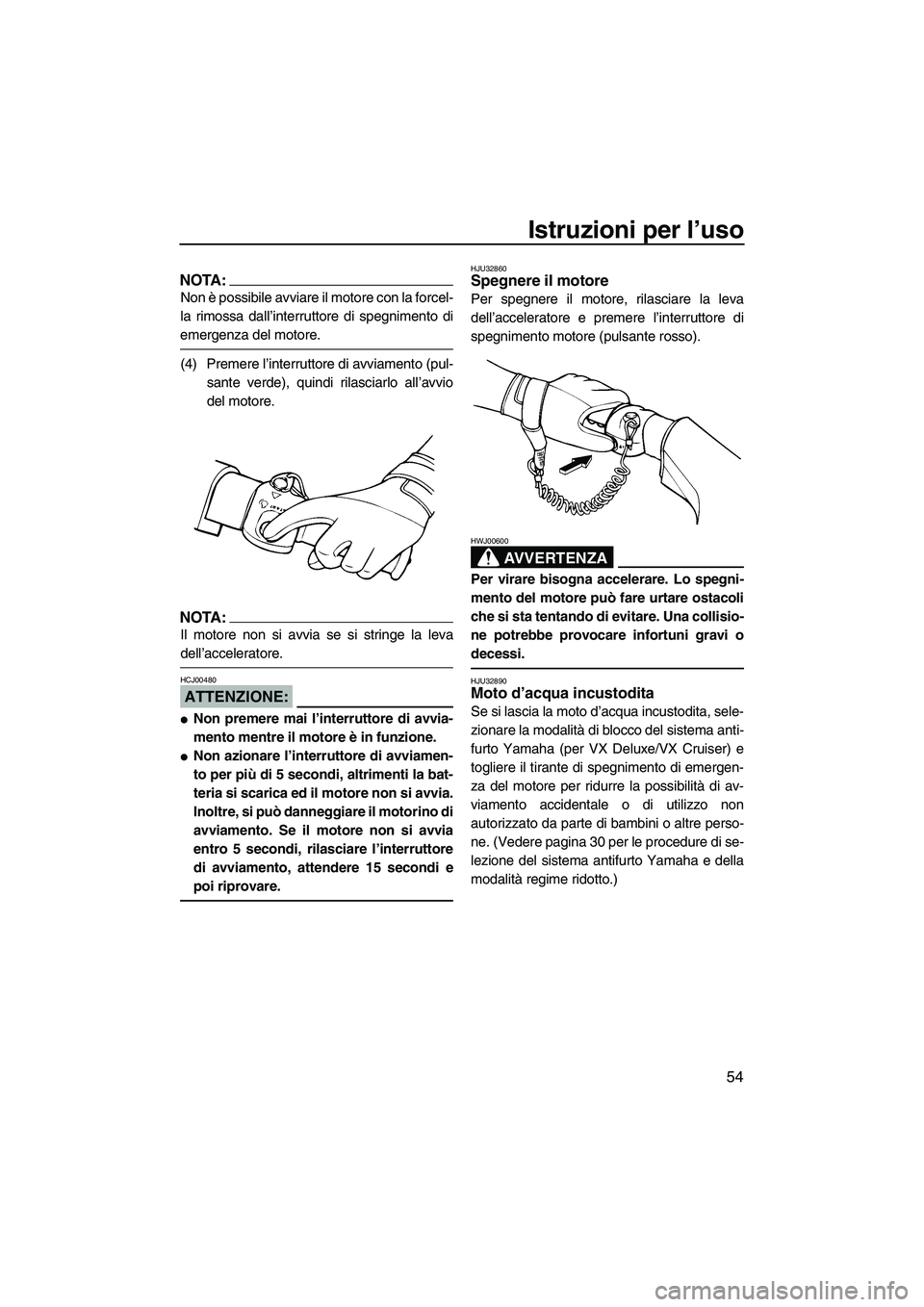

Istruzioni per l’uso
54
NOTA:
Non è possibile avviare il motore con la forcel-
la rimossa dall’interruttore di spegnimento di
emergenza del motore.
(4) Premere l’interruttore di avviamento (pul-
sante verde), quindi rilasciarlo all’avvio
del motore.
NOTA:
Il motore non si avvia se si stringe la leva
dell’acceleratore.
ATTENZIONE:
HCJ00480
Non premere mai l’interruttore di avvia-
mento mentre il motore è in funzione.
Non azionare l’interruttore di avviamen-
to per più di 5 secondi, altrimenti la bat-
teria si scarica ed il motore non si avvia.
Inoltre, si può danneggiare il motorino di
avviamento. Se il motore non si avvia
entro 5 secondi, rilasciare l’interruttore
di avviamento, attendere 15 secondi e
poi riprovare.
HJU32860Spegnere il motore
Per spegnere il motore, rilasciare la leva
dell’acceleratore e premere l’interruttore di
spegnimento motore (pulsante rosso).
AVVERTENZA
HWJ00600
Per virare bisogna accelerare. Lo spegni-
mento del motore può fare urtare ostacoli
che si sta tentando di evitare. Una collisio-
ne potrebbe provocare infortuni gravi o
decessi.
HJU32890Moto d’acqua incustodita
Se si lascia la moto d’acqua incustodita, sele-
zionare la modalità di blocco del sistema anti-
furto Yamaha (per VX Deluxe/VX Cruiser) e
togliere il tirante di spegnimento di emergen-
za del motore per ridurre la possibilità di av-
viamento accidentale o di utilizzo non
autorizzato da parte di bambini o altre perso-
ne. (Vedere pagina 30 per le procedure di se-
lezione del sistema antifurto Yamaha e della
modalità regime ridotto.)
UF1K73H0.book Page 54 Tuesday, July 10, 2007 9:24 PM
Page 62 of 100
Istruzioni per l’uso
55

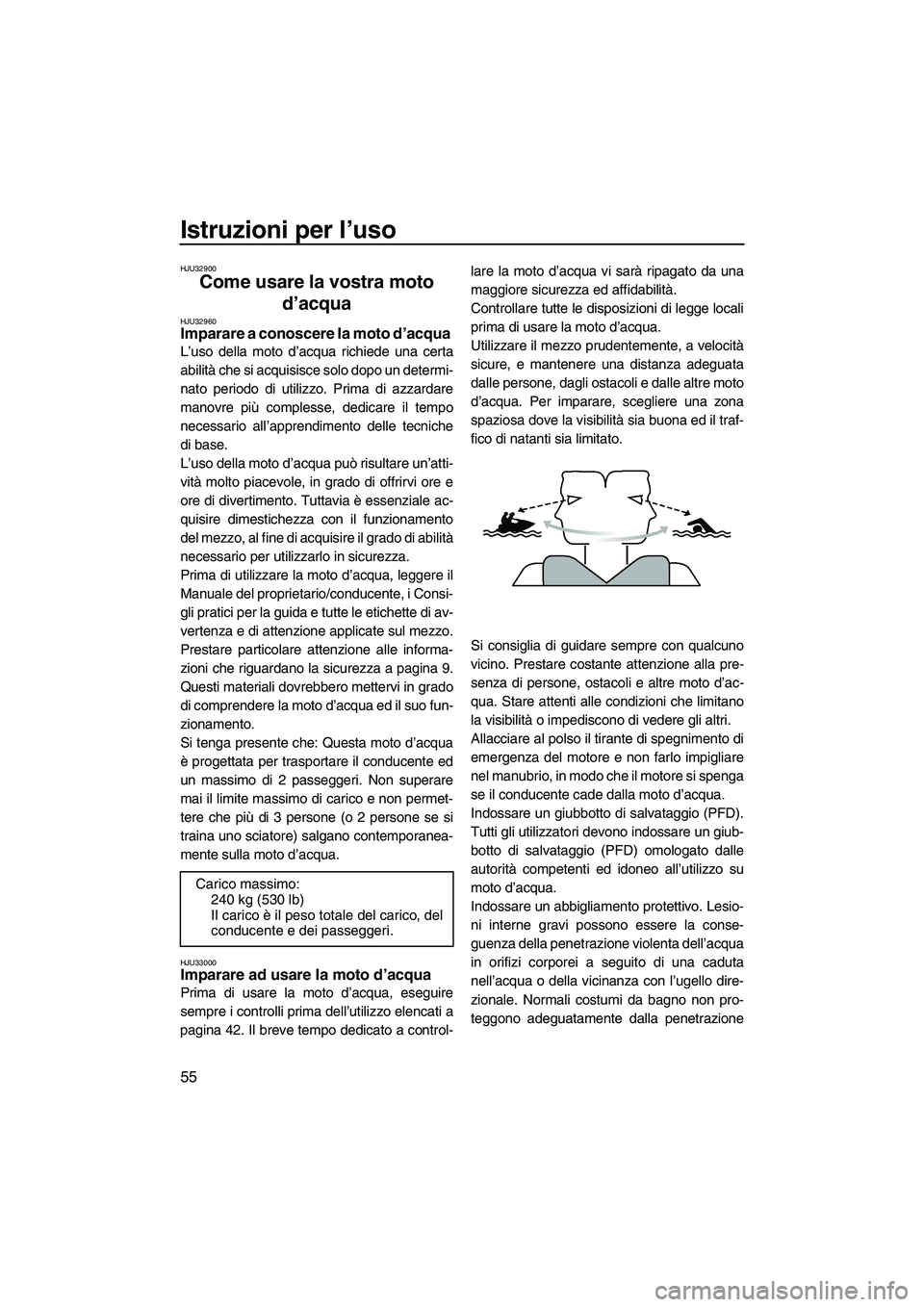

HJU32900
Come usare la vostra moto
d’acqua
HJU32960Imparare a conoscere la moto d’acqua
L’uso della moto d’acqua richiede una certa
abilità che si acquisisce solo dopo un determi-
nato periodo di utilizzo. Prima di azzardare
manovre più complesse, dedicare il tempo
necessario all’apprendimento delle tecniche
di base.
L’uso della moto d’acqua può risultare un’atti-
vità molto piacevole, in grado di offrirvi ore e
ore di divertimento. Tuttavia è essenziale ac-
quisire dimestichezza con il funzionamento
del mezzo, al fine di acquisire il grado di abilità
necessario per utilizzarlo in sicurezza.
Prima di utilizzare la moto d’acqua, leggere il
Manuale del proprietario/conducente, i Consi-
gli pratici per la guida e tutte le etichette di av-
vertenza e di attenzione applicate sul mezzo.
Prestare particolare attenzione alle informa-
zioni che riguardano la sicurezza a pagina 9.
Questi materiali dovrebbero mettervi in grado
di comprendere la moto d’acqua ed il suo fun-
zionamento.
Si tenga presente che: Questa moto d’acqua
è progettata per trasportare il conducente ed
un massimo di 2 passeggeri. Non superare
mai il limite massimo di carico e non permet-
tere che più di 3 persone (o 2 persone se si
traina uno sciatore) salgano contemporanea-
mente sulla moto d’acqua.
HJU33000Imparare ad usare la moto d’acqua
Prima di usare la moto d’acqua, eseguire
sempre i controlli prima dell’utilizzo elencati a
pagina 42. Il breve tempo dedicato a control-lare la moto d’acqua vi sarà ripagato da una
maggiore sicurezza ed affidabilità.
Controllare tutte le disposizioni di legge locali
prima di usare la moto d’acqua.
Utilizzare il mezzo prudentemente, a velocità
sicure, e mantenere una distanza adeguata
dalle persone, dagli ostacoli e dalle altre moto
d’acqua. Per imparare, scegliere una zona
spaziosa dove la visibilità sia buona ed il traf-
fico di natanti sia limitato.
Si consiglia di guidare sempre con qualcuno
vicino. Prestare costante attenzione alla pre-
senza di persone, ostacoli e altre moto d’ac-
qua. Stare attenti alle condizioni che limitano
la visibilità o impediscono di vedere gli altri.
Allacciare al polso il tirante di spegnimento di
emergenza del motore e non farlo impigliare
nel manubrio, in modo che il motore si spenga
se il conducente cade dalla moto d’acqua.
Indossare un giubbotto di salvataggio (PFD).
Tutti gli utilizzatori devono indossare un giub-
botto di salvataggio (PFD) omologato dalle
autorità competenti ed idoneo all’utilizzo su
moto d’acqua.
Indossare un abbigliamento protettivo. Lesio-
ni interne gravi possono essere la conse-
guenza della penetrazione violenta dell’acqua
in orifizi corporei a seguito di una caduta
nell’acqua o della vicinanza con l’ugello dire-
zionale. Normali costumi da bagno non pro-
teggono adeguatamente dalla penetrazione Carico massimo:
240 kg (530 lb)
Il carico è il peso totale del carico, del
conducente e dei passeggeri.
UF1K73H0.book Page 55 Tuesday, July 10, 2007 9:24 PM
Page 63 of 100

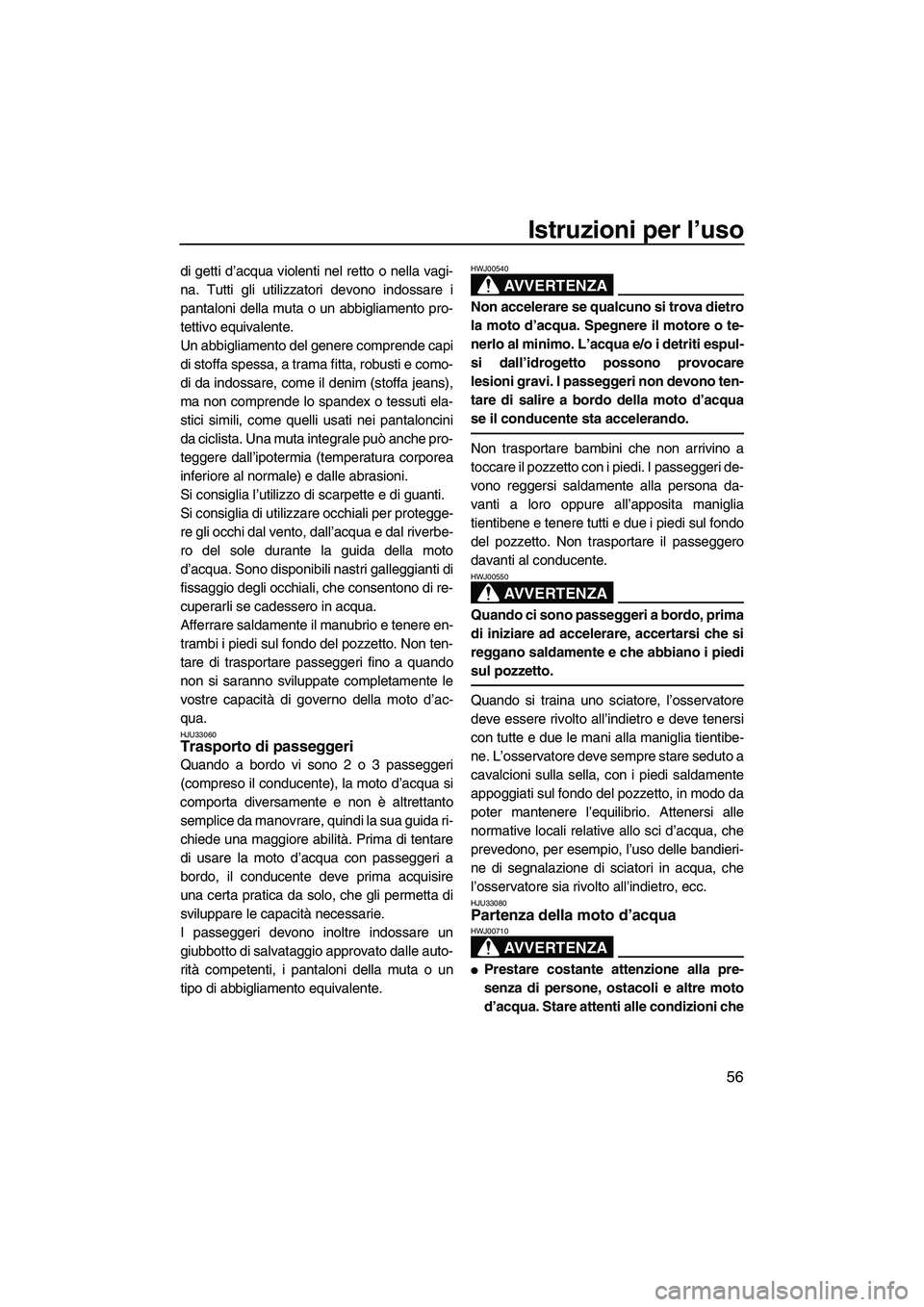

Istruzioni per l’uso
56
di getti d’acqua violenti nel retto o nella vagi-
na. Tutti gli utilizzatori devono indossare i
pantaloni della muta o un abbigliamento pro-
tettivo equivalente.
Un abbigliamento del genere comprende capi
di stoffa spessa, a trama fitta, robusti e como-
di da indossare, come il denim (stoffa jeans),
ma non comprende lo spandex o tessuti ela-
stici simili, come quelli usati nei pantaloncini
da ciclista. Una muta integrale può anche pro-
teggere dall’ipotermia (temperatura corporea
inferiore al normale) e dalle abrasioni.
Si consiglia l’utilizzo di scarpette e di guanti.
Si consiglia di utilizzare occhiali per protegge-
re gli occhi dal vento, dall’acqua e dal riverbe-
ro del sole durante la guida della moto
d’acqua. Sono disponibili nastri galleggianti di
fissaggio degli occhiali, che consentono di re-
cuperarli se cadessero in acqua.
Afferrare saldamente il manubrio e tenere en-
trambi i piedi sul fondo del pozzetto. Non ten-
tare di trasportare passeggeri fino a quando
non si saranno sviluppate completamente le
vostre capacità di governo della moto d’ac-
qua.
HJU33060Trasporto di passeggeri
Quando a bordo vi sono 2 o 3 passeggeri
(compreso il conducente), la moto d’acqua si
comporta diversamente e non è altrettanto
semplice da manovrare, quindi la sua guida ri-
chiede una maggiore abilità. Prima di tentare
di usare la moto d’acqua con passeggeri a
bordo, il conducente deve prima acquisire
una certa pratica da solo, che gli permetta di
sviluppare le capacità necessarie.
I passeggeri devono inoltre indossare un
giubbotto di salvataggio approvato dalle auto-
rità competenti, i pantaloni della muta o un
tipo di abbigliamento equivalente.
AVVERTENZA
HWJ00540
Non accelerare se qualcuno si trova dietro
la moto d’acqua. Spegnere il motore o te-
nerlo al minimo. L’acqua e/o i detriti espul-
si dall’idrogetto possono provocare
lesioni gravi. I passeggeri non devono ten-
tare di salire a bordo della moto d’acqua
se il conducente sta accelerando.
Non trasportare bambini che non arrivino a
toccare il pozzetto con i piedi. I passeggeri de-
vono reggersi saldamente alla persona da-
vanti a loro oppure all’apposita maniglia
tientibene e tenere tutti e due i piedi sul fondo
del pozzetto. Non trasportare il passeggero
davanti al conducente.
AVVERTENZA
HWJ00550
Quando ci sono passeggeri a bordo, prima
di iniziare ad accelerare, accertarsi che si
reggano saldamente e che abbiano i piedi
sul pozzetto.
Quando si traina uno sciatore, l’osservatore
deve essere rivolto all’indietro e deve tenersi
con tutte e due le mani alla maniglia tientibe-
ne. L’osservatore deve sempre stare seduto a
cavalcioni sulla sella, con i piedi saldamente
appoggiati sul fondo del pozzetto, in modo da
poter mantenere l’equilibrio. Attenersi alle
normative locali relative allo sci d’acqua, che
prevedono, per esempio, l’uso delle bandieri-
ne di segnalazione di sciatori in acqua, che
l’osservatore sia rivolto all’indietro, ecc.
HJU33080Partenza della moto d’acqua
AVVERTENZA
HWJ00710
Prestare costante attenzione alla pre-
senza di persone, ostacoli e altre moto
d’acqua. Stare attenti alle condizioni che
UF1K73H0.book Page 56 Tuesday, July 10, 2007 9:24 PM
Page 64 of 100

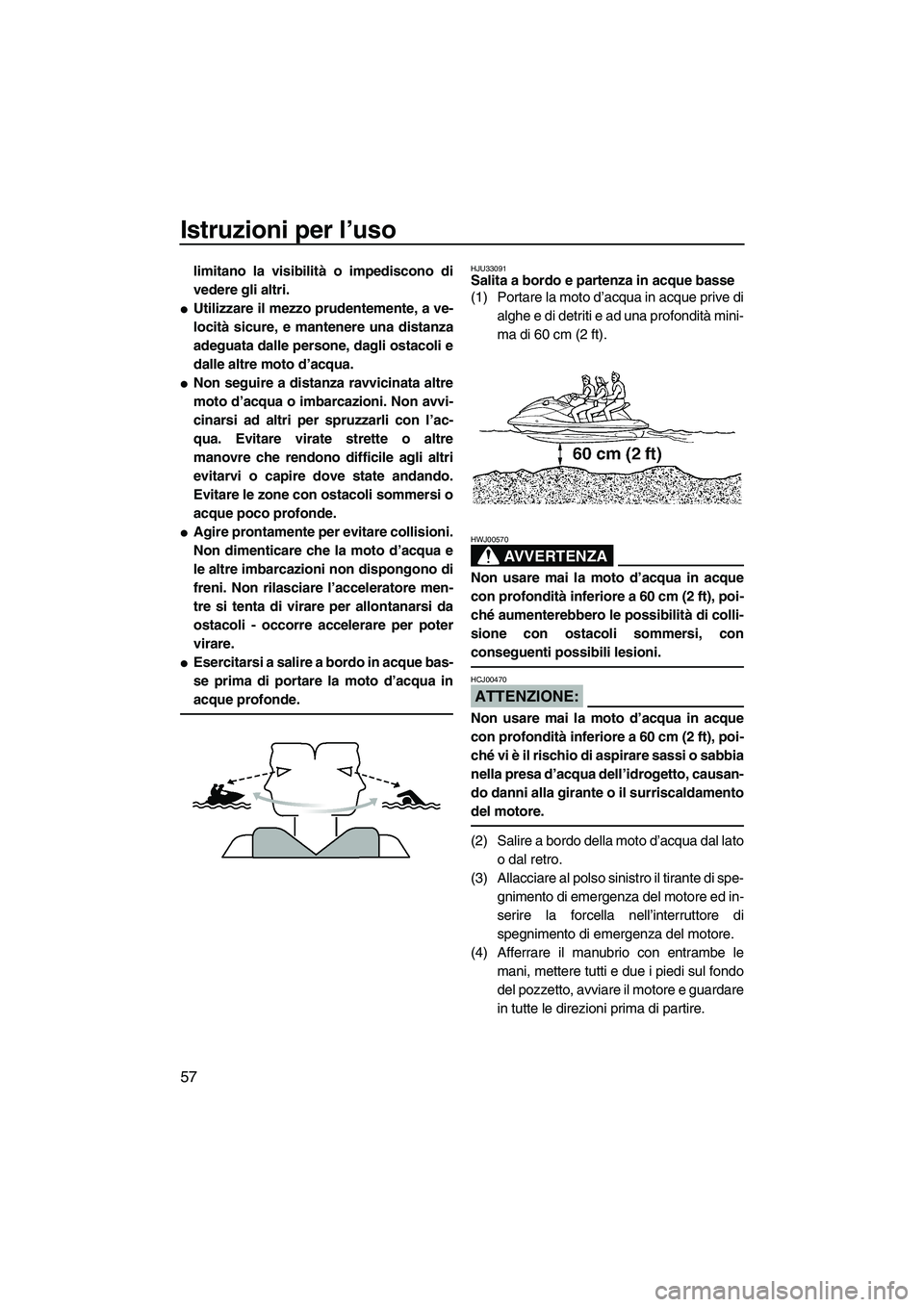

Istruzioni per l’uso
57
limitano la visibilità o impediscono di
vedere gli altri.
Utilizzare il mezzo prudentemente, a ve-
locità sicure, e mantenere una distanza
adeguata dalle persone, dagli ostacoli e
dalle altre moto d’acqua.
Non seguire a distanza ravvicinata altre
moto d’acqua o imbarcazioni. Non avvi-
cinarsi ad altri per spruzzarli con l’ac-
qua. Evitare virate strette o altre
manovre che rendono difficile agli altri
evitarvi o capire dove state andando.
Evitare le zone con ostacoli sommersi o
acque poco profonde.
Agire prontamente per evitare collisioni.
Non dimenticare che la moto d’acqua e
le altre imbarcazioni non dispongono di
freni. Non rilasciare l’acceleratore men-
tre si tenta di virare per allontanarsi da
ostacoli - occorre accelerare per poter
virare.
Esercitarsi a salire a bordo in acque bas-
se prima di portare la moto d’acqua in
acque profonde.
HJU33091Salita a bordo e partenza in acque basse
(1) Portare la moto d’acqua in acque prive di
alghe e di detriti e ad una profondità mini-
ma di 60 cm (2 ft).
AVVERTENZA
HWJ00570
Non usare mai la moto d’acqua in acque
con profondità inferiore a 60 cm (2 ft), poi-
ché aumenterebbero le possibilità di colli-
sione con ostacoli sommersi, con
conseguenti possibili lesioni.
ATTENZIONE:
HCJ00470
Non usare mai la moto d’acqua in acque
con profondità inferiore a 60 cm (2 ft), poi-
ché vi è il rischio di aspirare sassi o sabbia
nella presa d’acqua dell’idrogetto, causan-
do danni alla girante o il surriscaldamento
del motore.
(2) Salire a bordo della moto d’acqua dal lato
o dal retro.
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore ed in-
serire la forcella nell’interruttore di
spegnimento di emergenza del motore.
(4) Afferrare il manubrio con entrambe le
mani, mettere tutti e due i piedi sul fondo
del pozzetto, avviare il motore e guardare
in tutte le direzioni prima di partire.
UF1K73H0.book Page 57 Tuesday, July 10, 2007 9:24 PM
Page 65 of 100
Istruzioni per l’uso
58

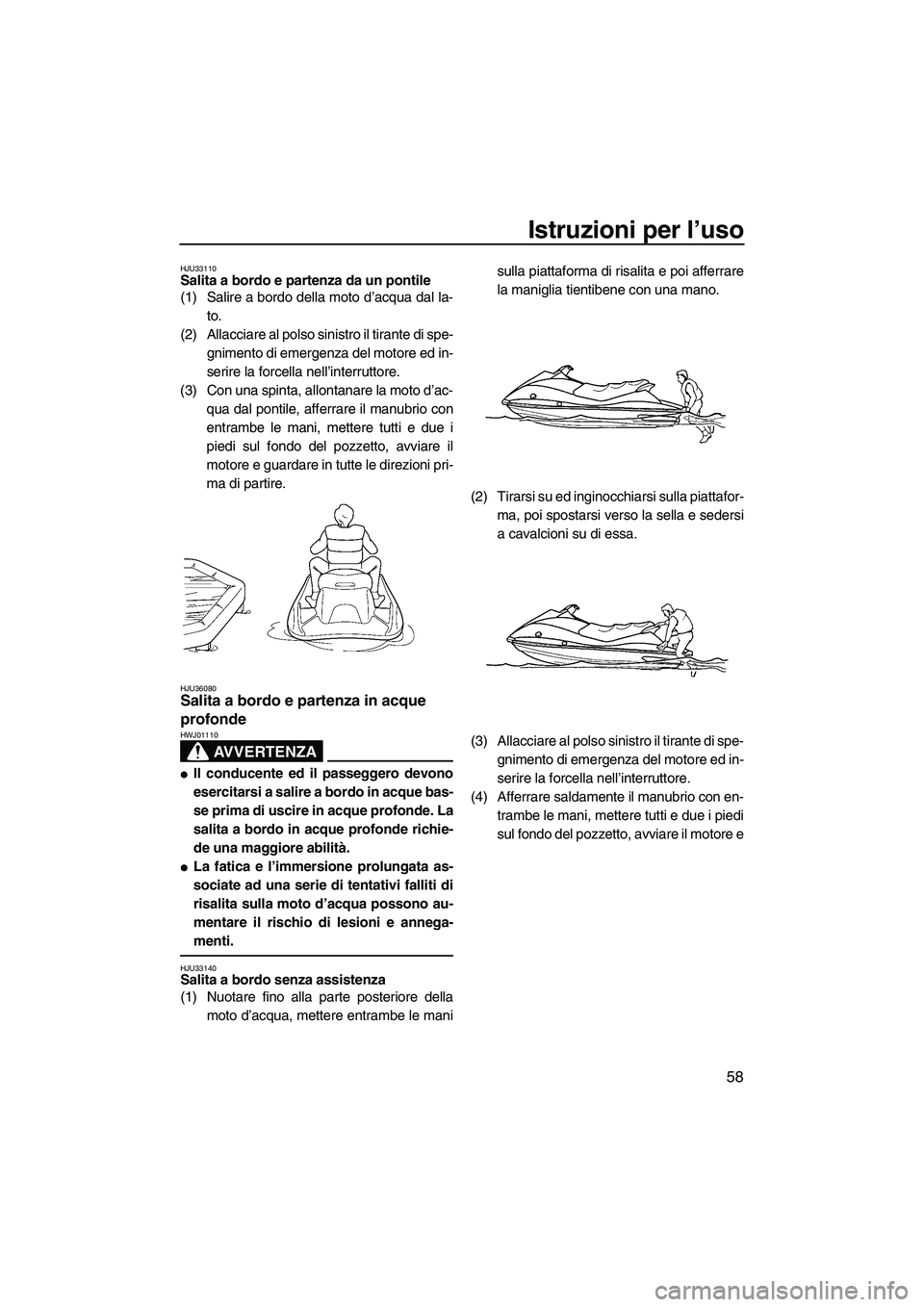

HJU33110Salita a bordo e partenza da un pontile
(1) Salire a bordo della moto d’acqua dal la-
to.
(2) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore ed in-
serire la forcella nell’interruttore.
(3) Con una spinta, allontanare la moto d’ac-
qua dal pontile, afferrare il manubrio con
entrambe le mani, mettere tutti e due i
piedi sul fondo del pozzetto, avviare il
motore e guardare in tutte le direzioni pri-
ma di partire.
HJU36080Salita a bordo e partenza in acque
profonde
AVVERTENZA
HWJ01110
Il conducente ed il passeggero devono
esercitarsi a salire a bordo in acque bas-
se prima di uscire in acque profonde. La
salita a bordo in acque profonde richie-
de una maggiore abilità.
La fatica e l’immersione prolungata as-
sociate ad una serie di tentativi falliti di
risalita sulla moto d’acqua possono au-
mentare il rischio di lesioni e annega-
menti.
HJU33140Salita a bordo senza assistenza
(1) Nuotare fino alla parte posteriore della
moto d’acqua, mettere entrambe le manisulla piattaforma di risalita e poi afferrare
la maniglia tientibene con una mano.
(2) Tirarsi su ed inginocchiarsi sulla piattafor-
ma, poi spostarsi verso la sella e sedersi
a cavalcioni su di essa.
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore ed in-
serire la forcella nell’interruttore.
(4) Afferrare saldamente il manubrio con en-
trambe le mani, mettere tutti e due i piedi
sul fondo del pozzetto, avviare il motore e
UF1K73H0.book Page 58 Tuesday, July 10, 2007 9:24 PM
Page 66 of 100
Istruzioni per l’uso

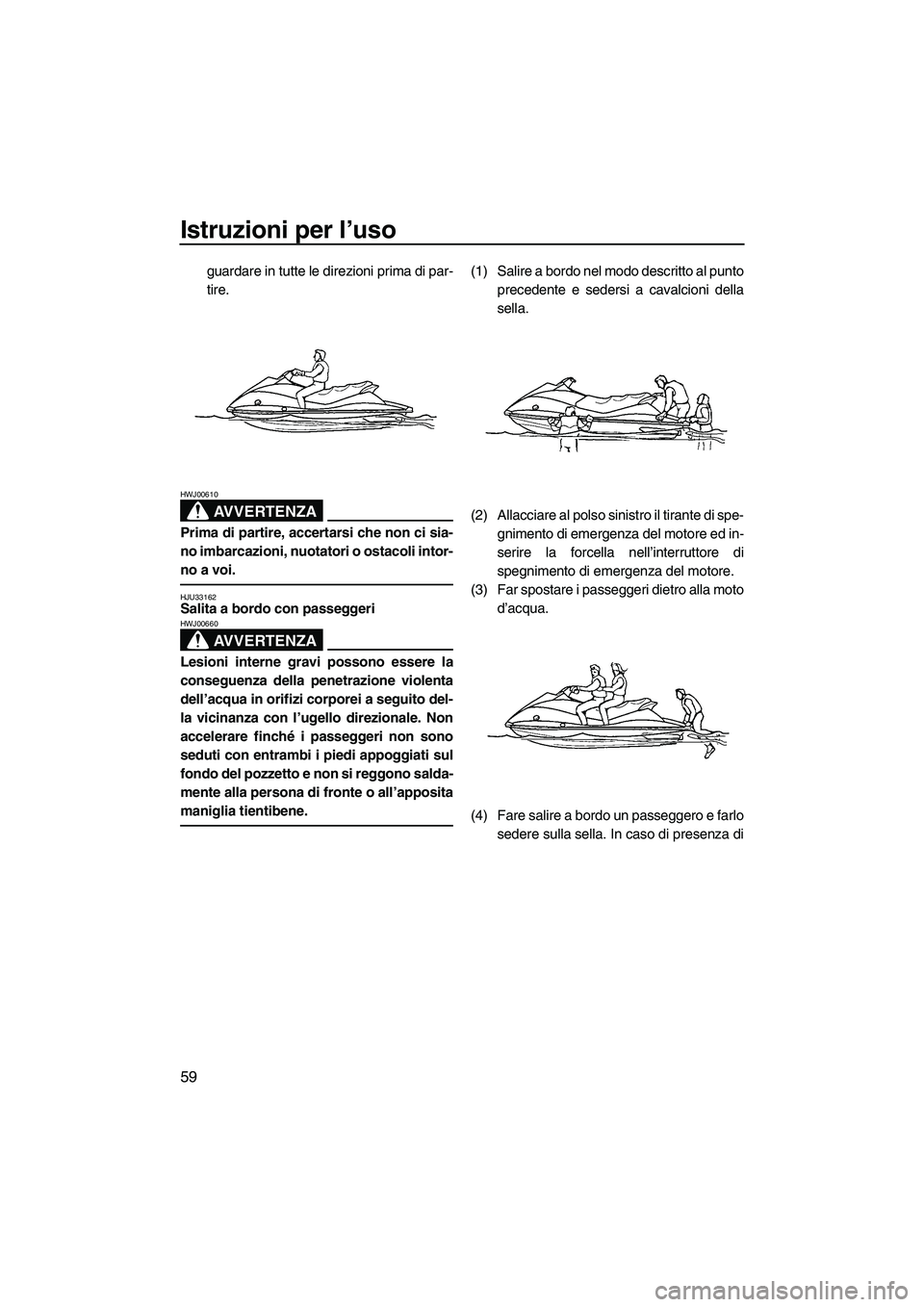

59
guardare in tutte le direzioni prima di par-
tire.
AVVERTENZA
HWJ00610
Prima di partire, accertarsi che non ci sia-
no imbarcazioni, nuotatori o ostacoli intor-
no a voi.
HJU33162Salita a bordo con passeggeri
AVVERTENZA
HWJ00660
Lesioni interne gravi possono essere la
conseguenza della penetrazione violenta
dell’acqua in orifizi corporei a seguito del-
la vicinanza con l’ugello direzionale. Non
accelerare finché i passeggeri non sono
seduti con entrambi i piedi appoggiati sul
fondo del pozzetto e non si reggono salda-
mente alla persona di fronte o all’apposita
maniglia tientibene.
(1) Salire a bordo nel modo descritto al punto
precedente e sedersi a cavalcioni della
sella.
(2) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore ed in-
serire la forcella nell’interruttore di
spegnimento di emergenza del motore.
(3) Far spostare i passeggeri dietro alla moto
d’acqua.
(4) Fare salire a bordo un passeggero e farlo
sedere sulla sella. In caso di presenza di
UF1K73H0.book Page 59 Tuesday, July 10, 2007 9:24 PM
Page 67 of 100
Istruzioni per l’uso

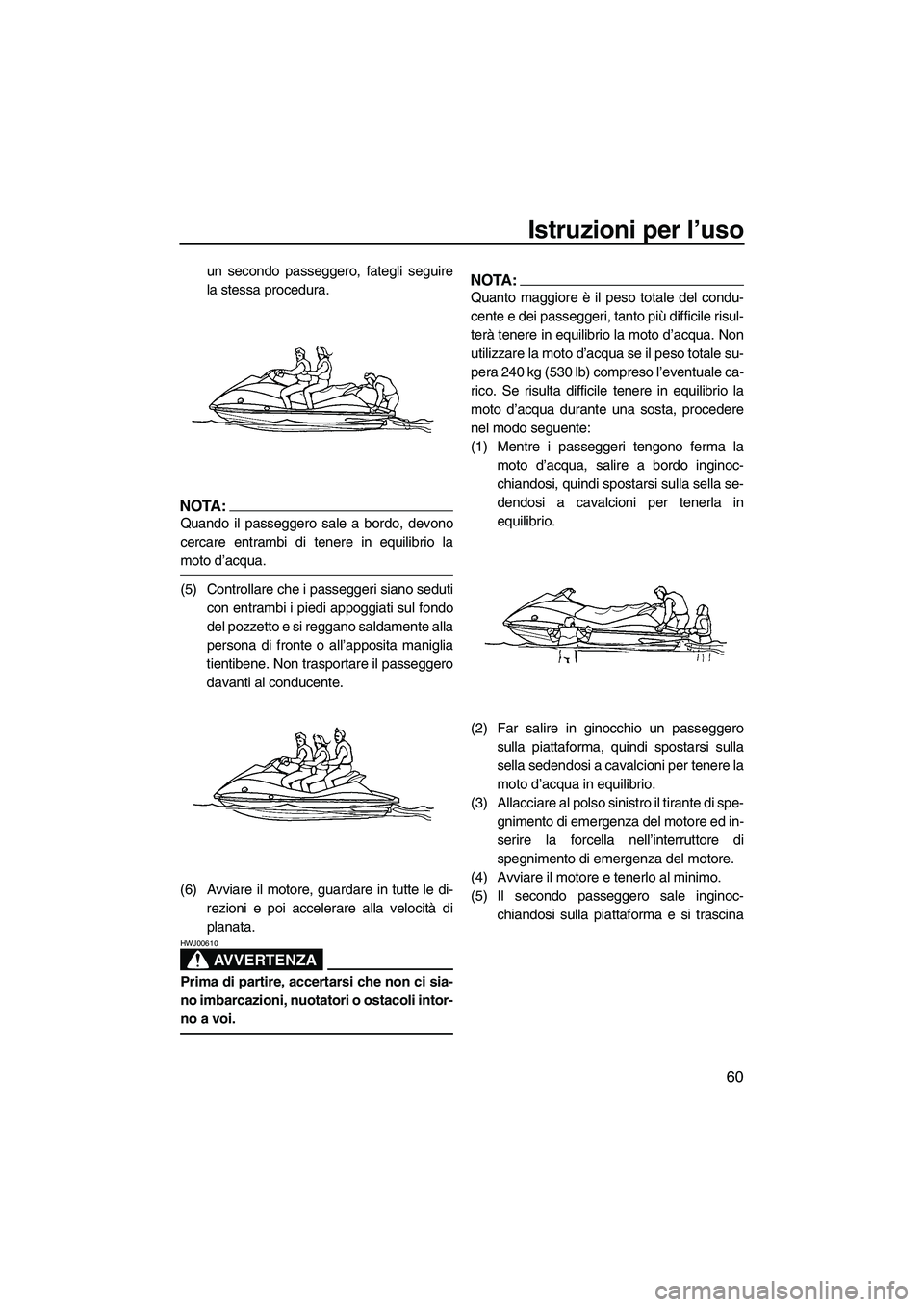

60
un secondo passeggero, fategli seguire
la stessa procedura.
NOTA:
Quando il passeggero sale a bordo, devono
cercare entrambi di tenere in equilibrio la
moto d’acqua.
(5) Controllare che i passeggeri siano seduti
con entrambi i piedi appoggiati sul fondo
del pozzetto e si reggano saldamente alla
persona di fronte o all’apposita maniglia
tientibene. Non trasportare il passeggero
davanti al conducente.
(6) Avviare il motore, guardare in tutte le di-
rezioni e poi accelerare alla velocità di
planata.
AVVERTENZA
HWJ00610
Prima di partire, accertarsi che non ci sia-
no imbarcazioni, nuotatori o ostacoli intor-
no a voi.
NOTA:
Quanto maggiore è il peso totale del condu-
cente e dei passeggeri, tanto più difficile risul-
terà tenere in equilibrio la moto d’acqua. Non
utilizzare la moto d’acqua se il peso totale su-
pera 240 kg (530 lb) compreso l’eventuale ca-
rico. Se risulta difficile tenere in equilibrio la
moto d’acqua durante una sosta, procedere
nel modo seguente:
(1) Mentre i passeggeri tengono ferma la
moto d’acqua, salire a bordo inginoc-
chiandosi, quindi spostarsi sulla sella se-
dendosi a cavalcioni per tenerla in
equilibrio.
(2) Far salire in ginocchio un passeggero
sulla piattaforma, quindi spostarsi sulla
sella sedendosi a cavalcioni per tenere la
moto d’acqua in equilibrio.
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore ed in-
serire la forcella nell’interruttore di
spegnimento di emergenza del motore.
(4) Avviare il motore e tenerlo al minimo.
(5) Il secondo passeggero sale inginoc-
chiandosi sulla piattaforma e si trascina
UF1K73H0.book Page 60 Tuesday, July 10, 2007 9:24 PM
Page 68 of 100
Istruzioni per l’uso

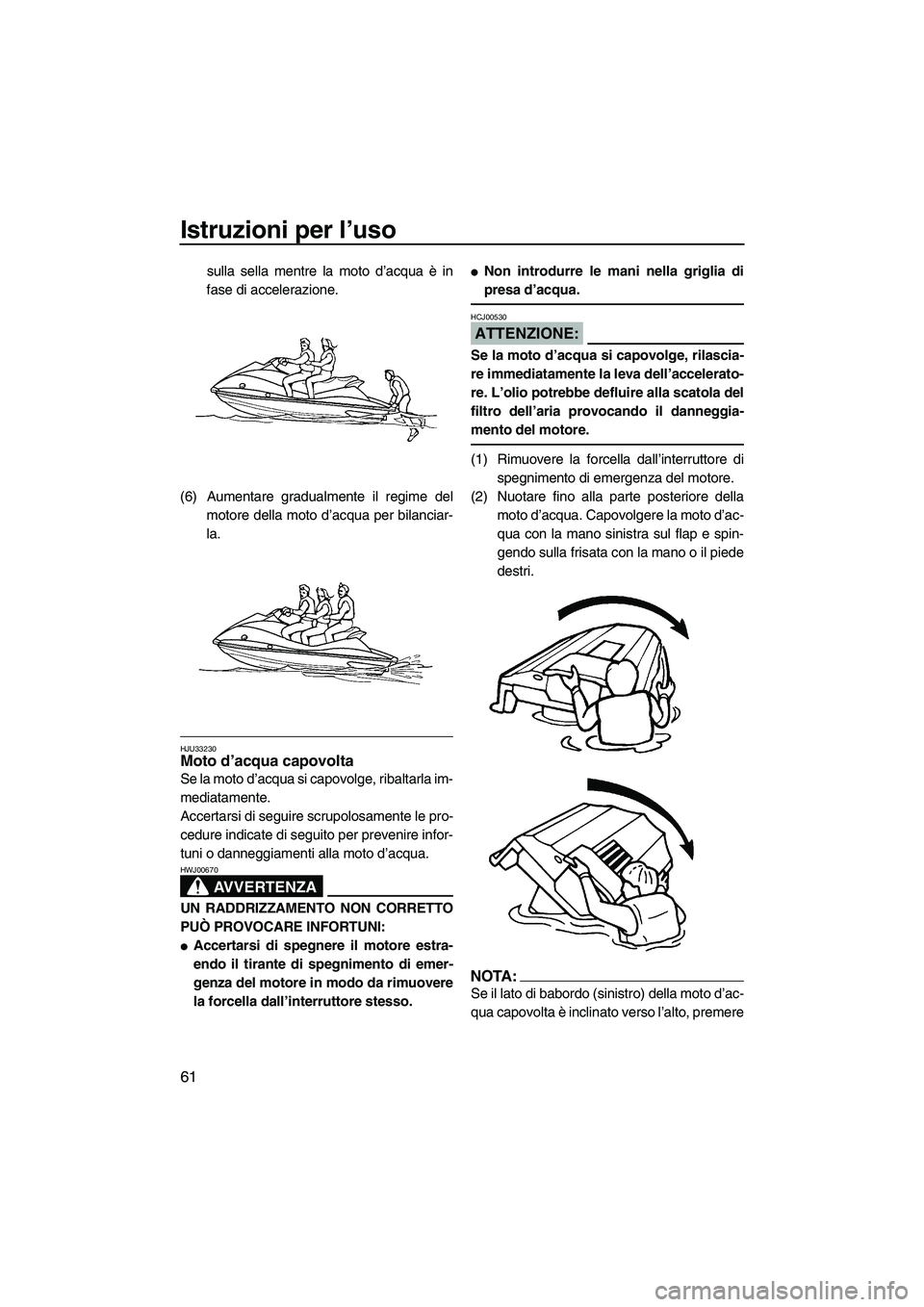

61
sulla sella mentre la moto d’acqua è in
fase di accelerazione.
(6) Aumentare gradualmente il regime del
motore della moto d’acqua per bilanciar-
la.
HJU33230Moto d’acqua capovolta
S e la m ot o d’acqua si capovolge, ribaltarla im-
mediatamente.
Accertarsi di seguire scrupolosamente le pro-
cedure indicate di seguito per prevenire infor-
tuni o danneggiamenti alla moto d’acqua.
AVVERTENZA
HWJ00670
UN RADDRIZZAMENTO NON CORRETTO
PUÒ PROVOCARE INFORTUNI:
Accertarsi di spegnere il motore estra-
endo il tirante di spegnimento di emer-
genza del motore in modo da rimuovere
la forcella dall’interruttore stesso.
Non introdurre le mani nella griglia di
presa d’acqua.
ATTENZIONE:
HCJ00530
Se la moto d’acqua si capovolge, rilascia-
re immediatamente la leva dell’accelerato-
re. L’olio potrebbe defluire alla scatola del
filtro dell’aria provocando il danneggia-
mento del motore.
(1) Rimuovere la forcella dall’interruttore di
spegnimento di emergenza del motore.
(2) Nuotare fino alla parte posteriore della
moto d’acqua. Capovolgere la moto d’ac-
qua con la mano sinistra sul flap e spin-
gendo sulla frisata con la mano o il piede
destri.
NOTA:
Se il lato di babordo (sinistro) della moto d’ac-
qua capovolta è inclinato verso l’alto, premere
UF1K73H0.book Page 61 Tuesday, July 10, 2007 9:24 PM
Page 69 of 100
Istruzioni per l’uso

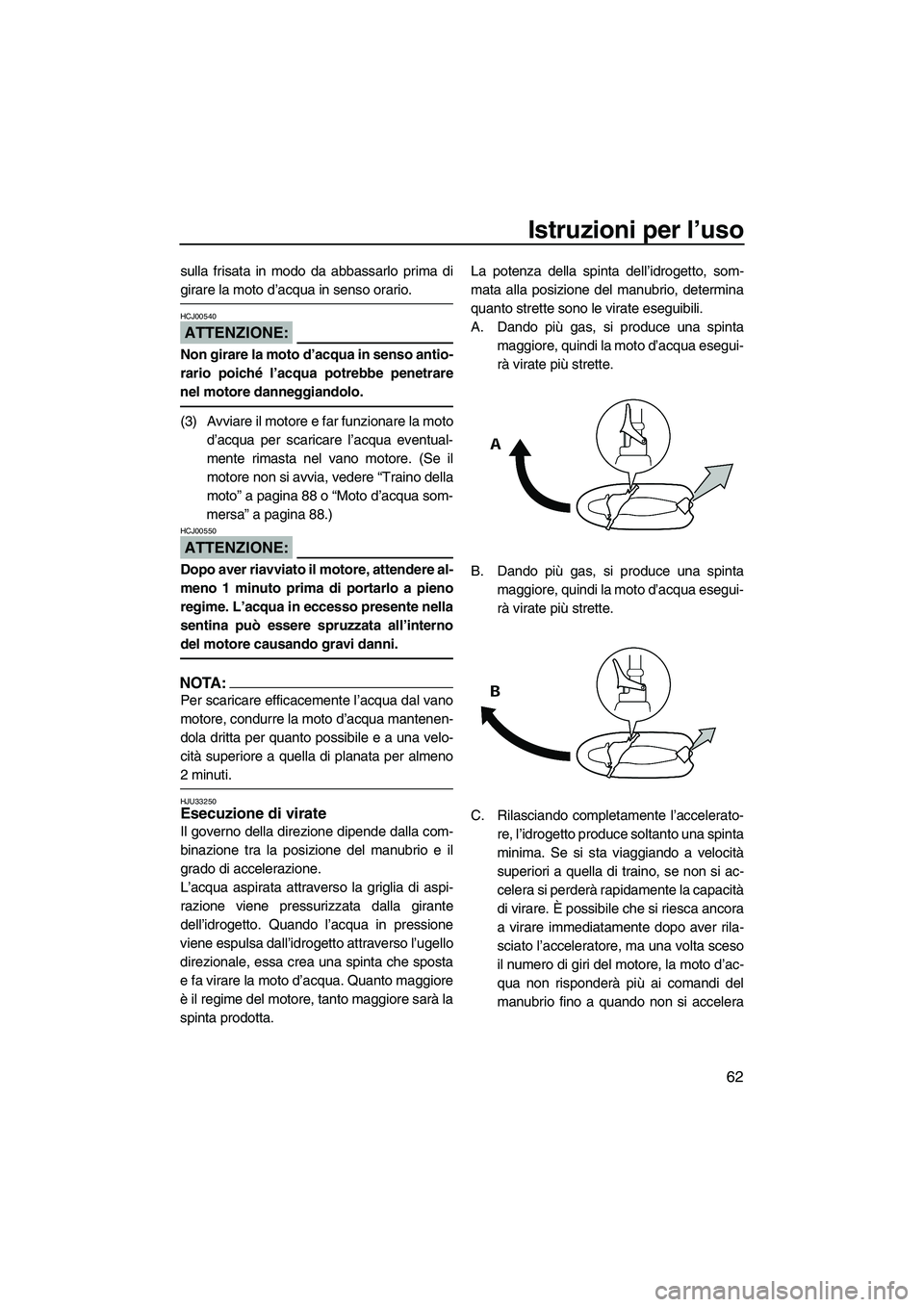

62
sulla frisata in modo da abbassarlo prima di
girare la moto d’acqua in senso orario.
ATTENZIONE:
HCJ00540
Non girare la moto d’acqua in senso antio-
rario poiché l’acqua potrebbe penetrare
nel motore danneggiandolo.
(3) Avviare il motore e far funzionare la moto
d’acqua per scaricare l’acqua eventual-
mente rimasta nel vano motore. (Se il
motore non si avvia, vedere “Traino della
moto” a pagina 88 o “Moto d’acqua som-
mersa” a pagina 88.)
ATTENZIONE:
HCJ00550
Dopo aver riavviato il motore, attendere al-
meno 1 minuto prima di portarlo a pieno
regime. L’acqua in eccesso presente nella
sentina può essere spruzzata all’interno
del motore causando gravi danni.
NOTA:
Per scaricare efficacemente l’acqua dal vano
motore, condurre la moto d’acqua mantenen-
dola dritta per quanto possibile e a una velo-
cità superiore a quella di planata per almeno
2 minuti.
HJU33250Esecuzione di virate
Il governo della direzione dipende dalla com-
binazione tra la posizione del manubrio e il
grado di accelerazione.
L’acqua aspirata attraverso la griglia di aspi-
razione viene pressurizzata dalla girante
dell’idrogetto. Quando l’acqua in pressione
viene espulsa dall’idrogetto attraverso l’ugello
direzionale, essa crea una spinta che sposta
e fa virare la moto d’acqua. Quanto maggiore
è il regime del motore, tanto maggiore sarà la
spinta prodotta.La potenza della spinta dell’idrogetto, som-
mata alla posizione del manubrio, determina
quanto strette sono le virate eseguibili.
A. Dando più gas, si produce una spinta
maggiore, quindi la moto d’acqua esegui-
rà virate più strette.
B. Dando più gas, si produce una spinta
maggiore, quindi la moto d’acqua esegui-
rà virate più strette.
C. Rilasciando completamente l’accelerato-
re, l’idrogetto produce soltanto una spinta
minima. Se si sta viaggiando a velocità
superiori a quella di traino, se non si ac-
celera si perderà rapidamente la capacità
di virare. È possibile che si riesca ancora
a virare immediatamente dopo aver rila-
sciato l’acceleratore, ma una volta sceso
il numero di giri del motore, la moto d’ac-
qua non risponderà più ai comandi del
manubrio fino a quando non si accelera
UF1K73H0.book Page 62 Tuesday, July 10, 2007 9:24 PM
Page 70 of 100
Istruzioni per l’uso

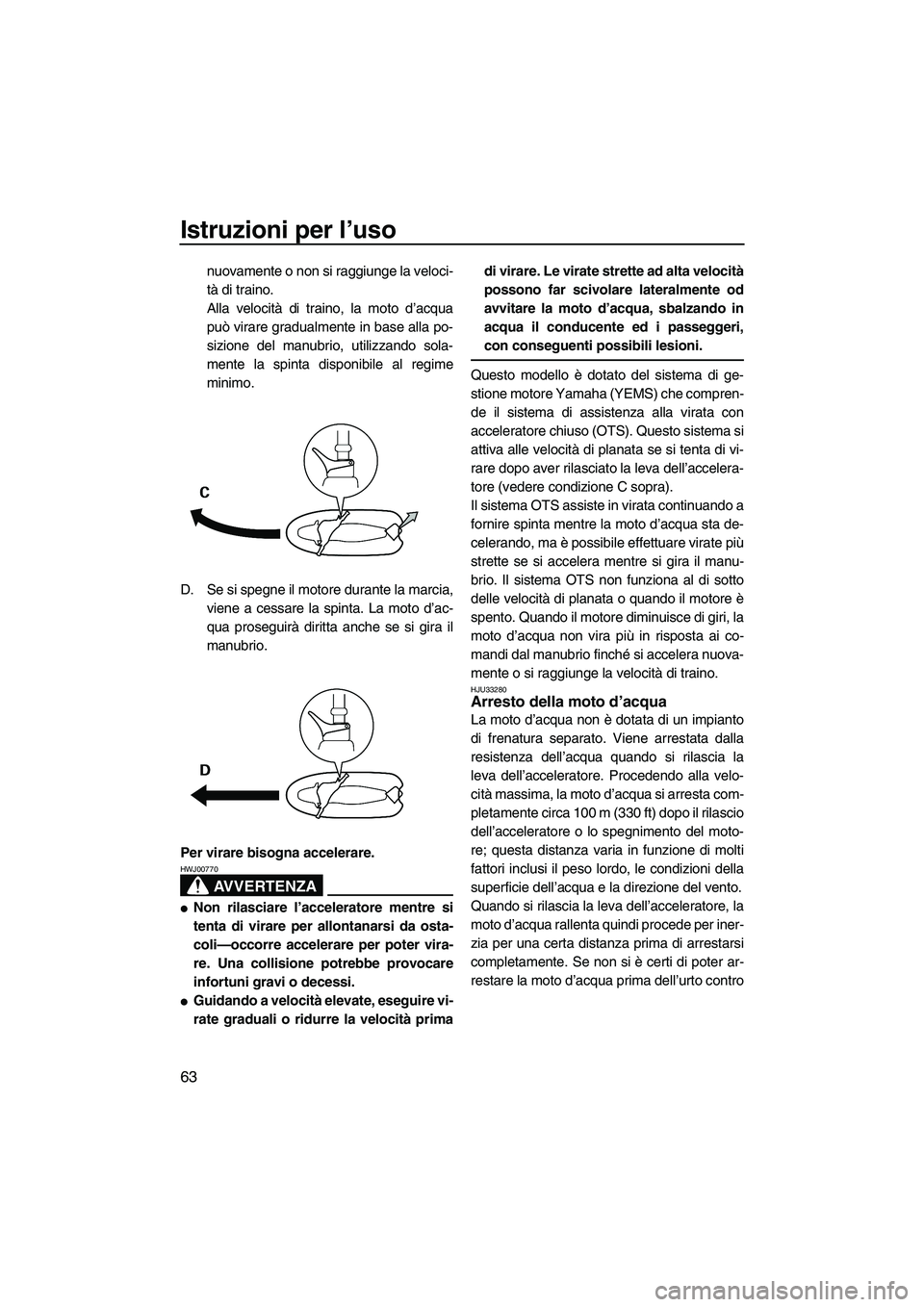

63
nuovamente o non si raggiunge la veloci-
tà di traino.
Alla velocità di traino, la moto d’acqua
può virare gradualmente in base alla po-
sizione del manubrio, utilizzando sola-
mente la spinta disponibile al regime
minimo.
D. Se si spegne il motore durante la marcia,
viene a cessare la spinta. La moto d’ac-
qua proseguirà diritta anche se si gira il
manubrio.
Per virare bisogna accelerare.
AVVERTENZA
HWJ00770
Non rilasciare l’acceleratore mentre si
tenta di virare per allontanarsi da osta-
coli—occorre accelerare per poter vira-
re. Una collisione potrebbe provocare
infortuni gravi o decessi.
Guidando a velocità elevate, eseguire vi-
rate graduali o ridurre la velocità primadi virare. Le virate strette ad alta velocità
possono far scivolare lateralmente od
avvitare la moto d’acqua, sbalzando in
acqua il conducente ed i passeggeri,
con conseguenti possibili lesioni.
Questo modello è dotato del sistema di ge-
stione motore Yamaha (YEMS) che compren-
de il sistema di assistenza alla virata con
acceleratore chiuso (OTS). Questo sistema si
attiva alle velocità di planata se si tenta di vi-
rare dopo aver rilasciato la leva dell’accelera-
tore (vedere condizione C sopra).
Il sistema OTS assiste in virata continuando a
fornire spinta mentre la moto d’acqua sta de-
celerando, ma è possibile effettuare virate più
strette se si accelera mentre si gira il manu-
brio. Il sistema OTS non funziona al di sotto
delle velocità di planata o quando il motore è
spento. Quando il motore diminuisce di giri, la
moto d’acqua non vira più in risposta ai co-
mandi dal manubrio finché si accelera nuova-
mente o si raggiunge la velocità di traino.
HJU33280Arresto della moto d’acqua
La moto d’acqua non è dotata di un impianto
di frenatura separato. Viene arrestata dalla
resistenza dell’acqua quando si rilascia la
leva dell’acceleratore. Procedendo alla velo-
cità massima, la moto d’acqua si arresta com-
pletamente circa 100 m (330 ft) dopo il rilascio
dell’acceleratore o lo spegnimento del moto-
re; questa distanza varia in funzione di molti
fattori inclusi il peso lordo, le condizioni della
superficie dell’acqua e la direzione del vento.
Quando si rilascia la leva dell’acceleratore, la
moto d’acqua rallenta quindi procede per iner-
zia per una certa distanza prima di arrestarsi
completamente. Se non si è certi di poter ar-
restare la moto d’acqua prima dell’urto contro
UF1K73H0.book Page 63 Tuesday, July 10, 2007 9:24 PM
