Wartungsarbeiten
84
GJU33768

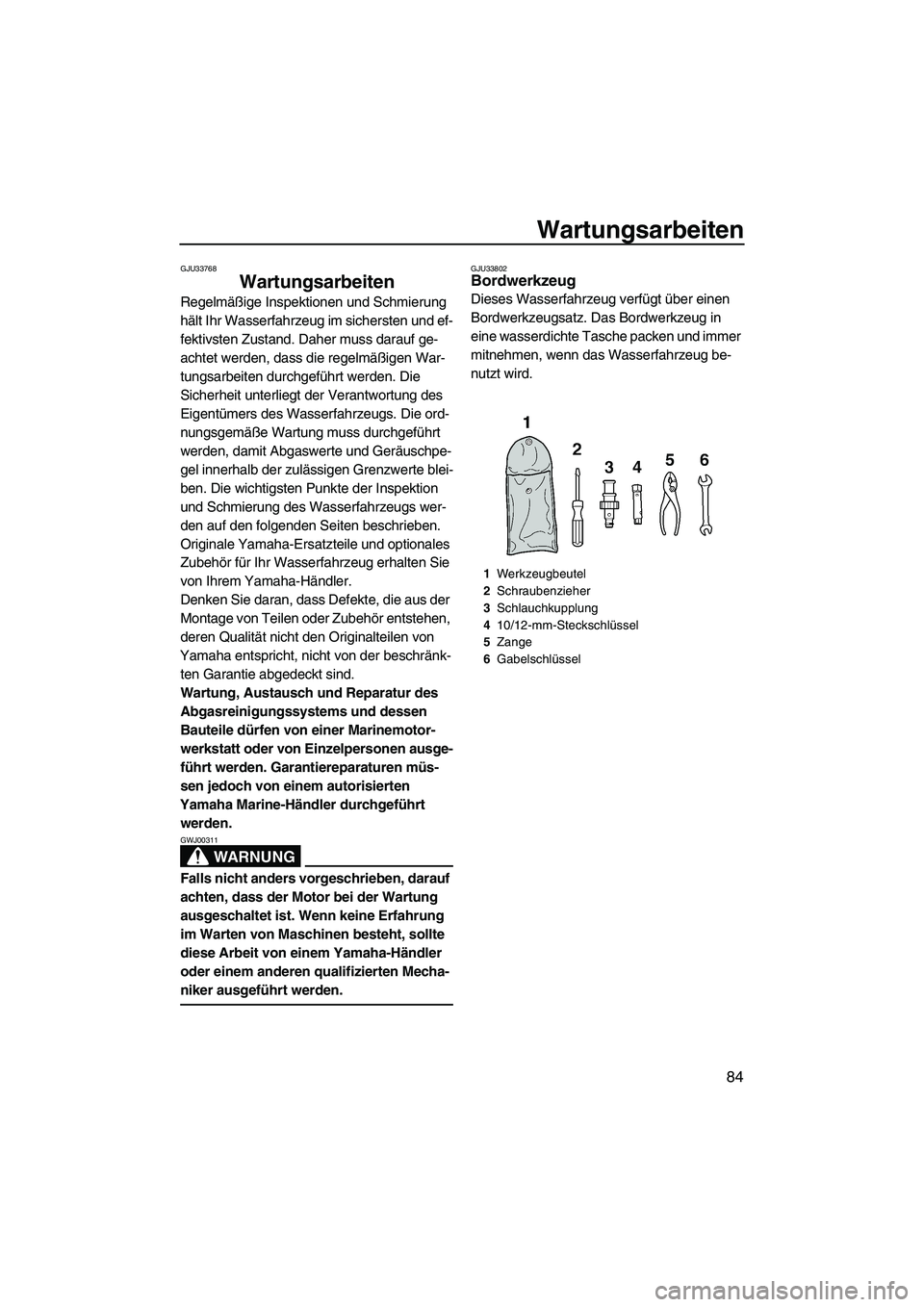

Wartungsarbeiten
Regelmäßige Inspektionen und Schmierung
hält Ihr Wasserfahrzeug im sichersten und ef-
fektivsten Zustand. Daher muss darauf ge-
achtet werden, dass die regelmäßigen War-
tungsarbeiten durchgeführt werden. Die
Sicherheit unterliegt der Verantwortung des
Eigentümers des Wasserfahrzeugs. Die ord-
nungsgemäße Wartung muss durchgeführt
werden, damit Abgaswerte und Geräuschpe-
gel innerhalb der zulässigen Grenzwerte blei-
ben. Die wichtigsten Punkte der Inspektion
und Schmierung des Wasserfahrzeugs wer-
den auf den folgenden Seiten beschrieben.
Originale Yamaha-Ersatzteile und optionales
Zubehör für Ihr Wasserfahrzeug erhalten Sie
von Ihrem Yamaha-Händler.
Denken Sie daran, dass Defekte, die aus der
Montage von Teilen oder Zubehör entstehen,
deren Qualität nicht den Originalteilen von
Yamaha entspricht, nicht von der beschränk- ten Garantie abgedeckt sind.
Wartung, Austausch und Reparatur des
Abgasreinigungssystems und dessen
Bauteile dürfen von einer Marinemotor-
werkstatt oder von Einzelpersonen ausge-
führt werden. Garantiereparaturen müs-
sen jedoch von einem autorisierten
Yamaha Marine-Händler durchgeführt werden.
WARNUNG
GWJ00311
Falls nicht anders vorgeschrieben, darauf
achten, dass der Motor bei der Wartung
ausgeschaltet ist. Wenn keine Erfahrung
im Warten von Maschinen besteht, sollte
diese Arbeit von einem Yamaha-Händler
oder einem anderen qualifizierten Mecha-
niker ausgeführt werden.
GJU33802Bordwerkzeug
Dieses Wasserfahrzeug verfügt über einen
Bordwerkzeugsatz. Das Bordwerkzeug in
eine wasserdichte Tasche packen und immer
mitnehmen, wenn das Wasserfahrzeug be-
nutzt wird.
1 Werkzeugbeutel
2 Schraubenzieher
3 Schlauchkupplung
4 10/12-mm-Steckschlüssel
5 Zange
6 Gabelschlüssel
UF2P70G0.book Page 84 Tuesday, July 24, 2012 2:41 PM

Wartungsarbeiten
85

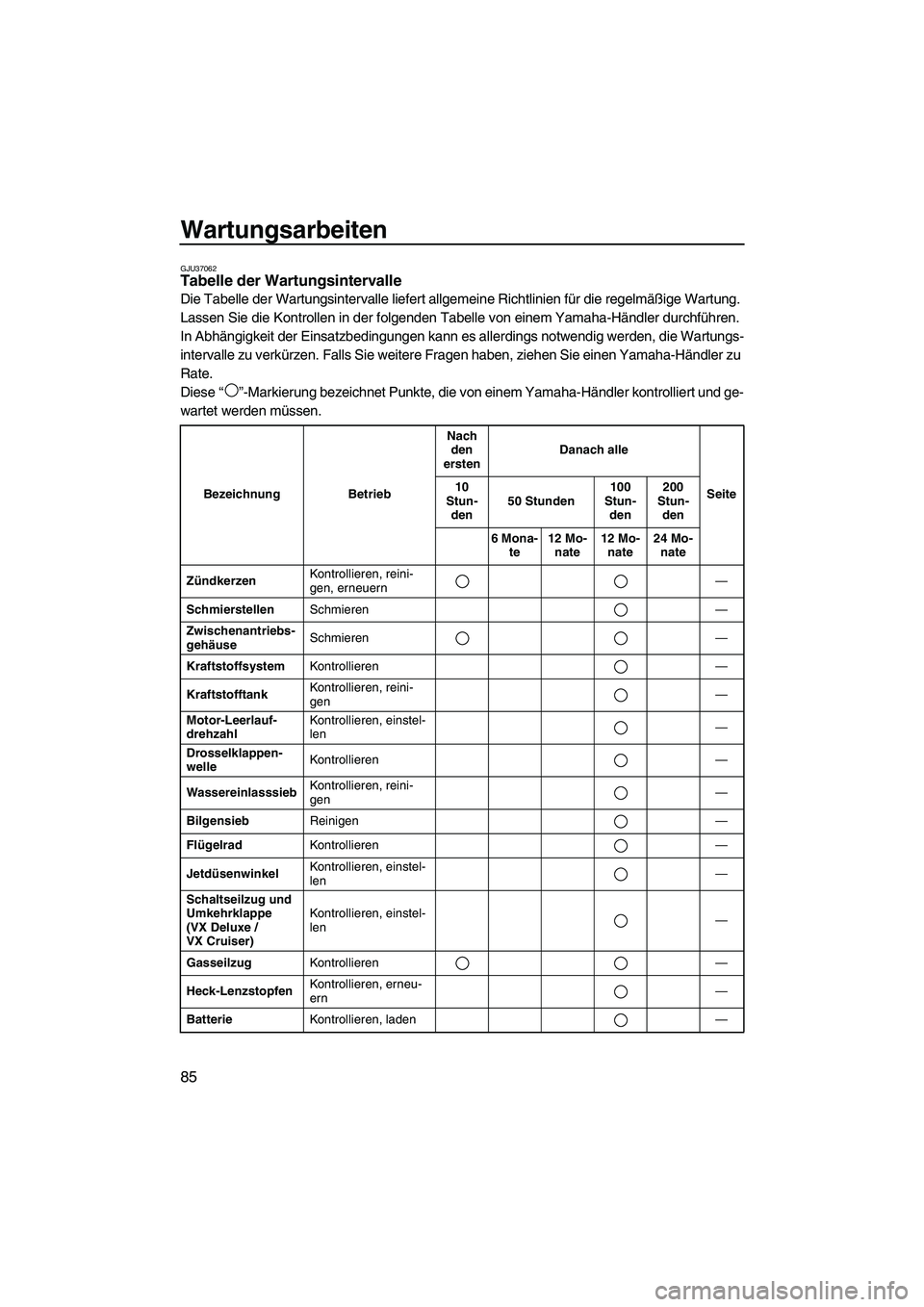

GJU37062Tabelle der Wartungsintervalle
Die Tabelle der Wartungsintervalle liefert allgemeine Richtlinien für die regelmäßige Wartung.
Lassen Sie die Kontrollen in der folgenden Tabelle von einem Yamaha-Händler durchführen.
In Abhängigkeit der Einsatzbedingungen kann es allerdings notwendig werden, die Wartungs-
intervalle zu verkürzen. Falls Sie weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu
Rate.
Diese “ ”-Markierung bezeichnet Punkte, die von einem Yamaha-Händler kontrolliert und ge-
wartet werden müssen.
Bezeichnung BetriebNach
den
ersten Danach alle
Seite
10
Stun- den 50 Stunden 100
Stun- den 200
Stun- den
6 Mona- te 12 Mo-
nate 12 Mo-
nate 24 Mo-
nate
Zündkerzen Kontrollieren, reini-
gen, erneuern
—
Schmierstellen Schmieren —
Zwischenantriebs-
gehäuse Schmieren
—
Kraftstoffsystem Kontrollieren —
Kraftstofftank Kontrollieren, reini-
gen
—
Motor-Leerlauf-
drehzahl Kontrollieren, einstel-
len
—
Drosselklappen-
welle Kontrollieren
—
Wassereinlasssieb Kontrollieren, reini-
gen —
Bilgensieb Reinigen —
Flügelrad Kontrollieren —
Jetdüsenwinkel Kontrollieren, einstel-
len —
Schaltseilzug und
Umkehrklappe
(VX Deluxe /
VX Cruiser) Kontrollieren, einstel-
len
—
Gasseilzug Kontrollieren —
Heck-Lenzstopfen Kontrollieren, erneu-
ern
—
Batterie Kontrollieren, laden —
UF2P70G0.book Page 85 Tuesday, July 24, 2012 2:41 PM

Wartungsarbeiten
86

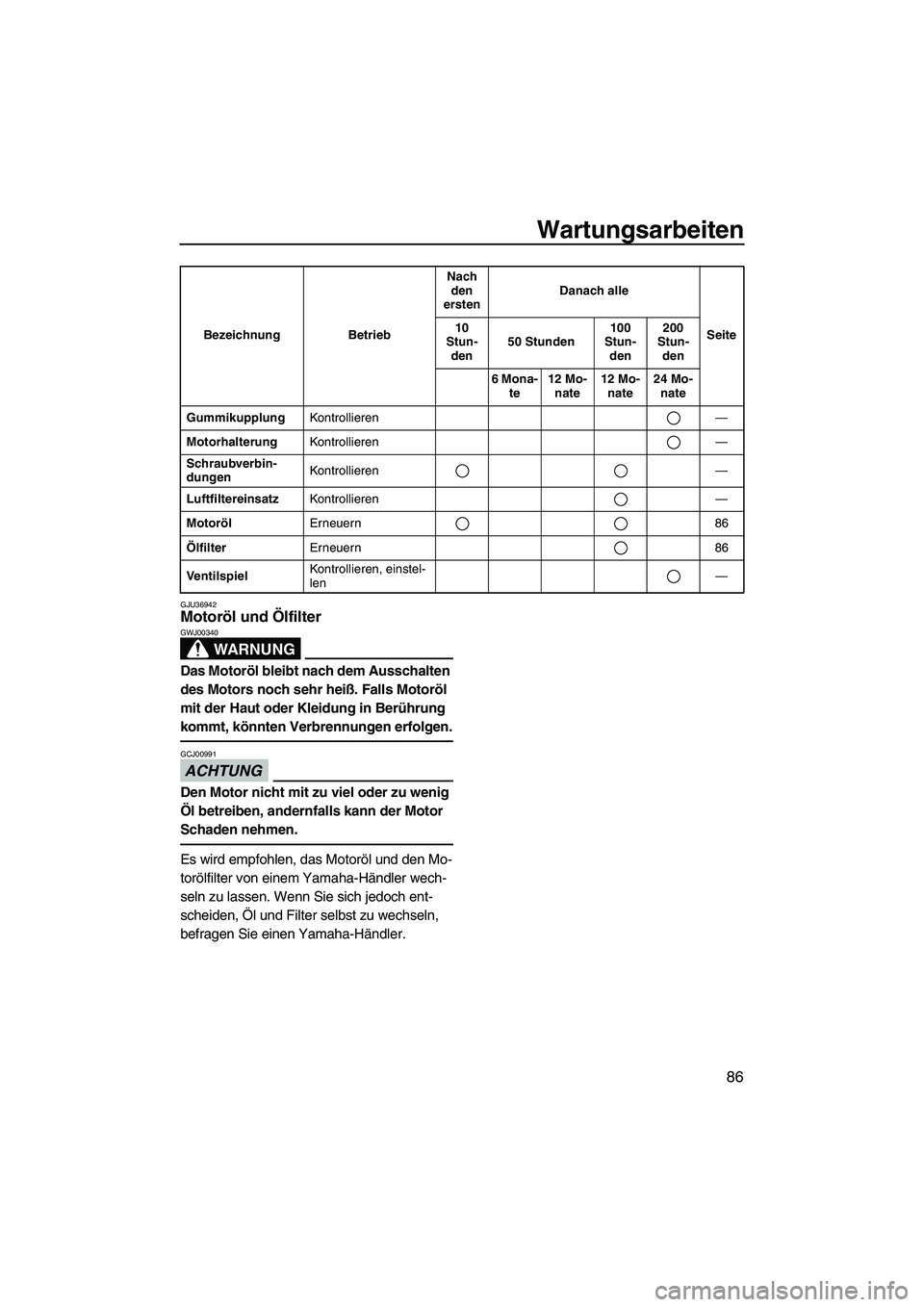

GJU36942Motoröl und Ölfilter
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00991
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl und den Mo-
torölfilter von einem Yamaha-Händler wech-
seln zu lassen. Wenn Sie sich jedoch ent-
scheiden, Öl und Filter selbst zu wechseln,
befragen Sie einen Yamaha-Händler.
GummikupplungKontrollieren —
Motorhalterung Kontrollieren —
Schraubverbin-
dungen Kontrollieren —
Luftfiltereinsatz Kontrollieren —
Motoröl Erneuern 86
Ölfilter Erneuern 86
Ventilspiel Kontrollieren, einstel-
len —
Bezeichnung Betrieb
Nach
den
ersten Danach alle
Seite
10
Stun- den 50 Stunden 100
Stun- den 200
Stun- den
6 Mona- te 12 Mo-
nate 12 Mo-
nate 24 Mo-
nate
UF2P70G0.book Page 86 Tuesday, July 24, 2012 2:41 PM

Technische Daten
87
GJU34542

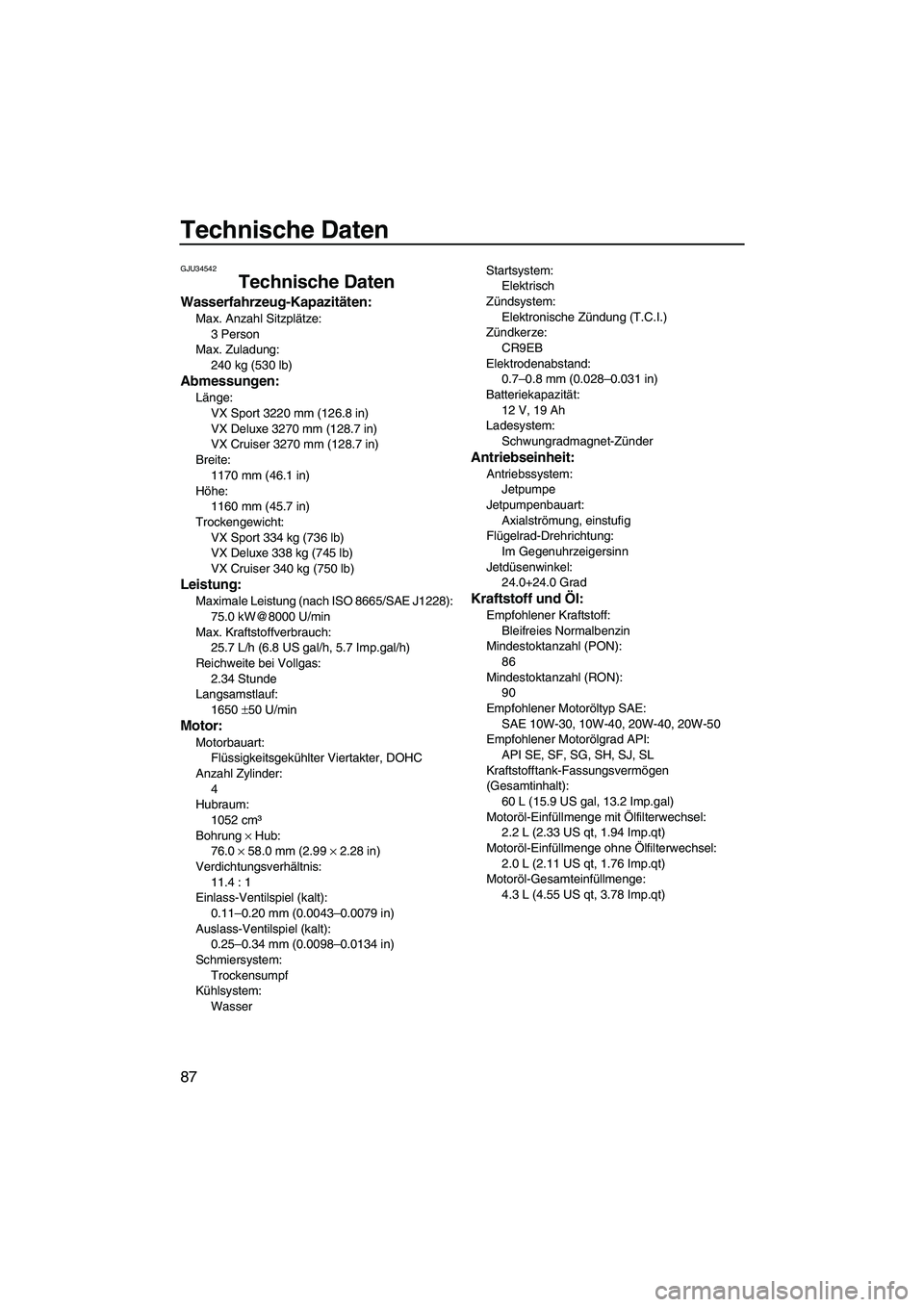

Technische Daten
Wasserfahrzeug-Kapazitäten:
Max. Anzahl Sitzplätze:
3 Person
Max. Zuladung: 240 kg (530 lb)
Abmessungen:
Länge:
VX Sport 3220 mm (126.8 in)
VX Deluxe 3270 mm (128.7 in)
VX Cruiser 3270 mm (128.7 in)
Breite: 1170 mm (46.1 in)
Höhe: 1160 mm (45.7 in)
Trockengewicht:
VX Sport 334 kg (736 lb)
VX Deluxe 338 kg (745 lb)
VX Cruiser 340 kg (750 lb)
Leistung:
Maximale Leistung (nach ISO 8665/SAE J1228):75.0 kW@8000 U/min
Max. Kraftstoffverbrauch: 25.7 L/h (6.8 US gal/h, 5.7 Imp.gal/h)
Reichweite bei Vollgas: 2.34 Stunde
Langsamstlauf:
1650 ±50 U/min
Motor:
Motorbauart:
Flüssigkeitsgekühlter Viertakter, DOHC
Anzahl Zylinder:
4
Hubraum: 1052 cm³
Bohrung × Hub:
76.0 × 58.0 mm (2.99 × 2.28 in)
Verdichtungsverhältnis:
11.4 : 1
Einlass-Ventilspiel (kalt): 0.11–0.20 mm (0.0043–0.0079 in)
Auslass-Ventilspiel (kalt): 0.25–0.34 mm (0.0098–0.0134 in)
Schmiersystem:
Trockensumpf
Kühlsystem: Wasser Startsystem:
Elektrisch
Zündsystem: Elektronische Zündung (T.C.I.)
Zündkerze:
CR9EB
Elektrodenabstand: 0.7–0.8 mm (0.028–0.031 in)
Batteriekapazität: 12 V, 19 Ah
Ladesystem:
Schwungradmagnet-Zünder
Antriebseinheit:
Antriebssystem:Jetpumpe
Jetpumpenbauart: Axialströmung, einstufig
Flügelrad-Drehrichtung:
Im Gegenuhrzeigersinn
Jetdüsenwinkel: 24.0+24.0 Grad
Kraftstoff und Öl:
Empfohlener Kraftstoff:
Bleifreies Normalbenzin
Mindestoktanzahl (PON): 86
Mindestoktanzahl (RON): 90
Empfohlener Motoröltyp SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Empfohlener Motorölgrad API: API SE, SF, SG, SH, SJ, SL
Kraftstofftank-Fassungsvermögen
(Gesamtinhalt): 60 L (15.9 US gal, 13.2 Imp.gal)
Motoröl-Einfüllmenge mit Ölfilterwechsel: 2.2 L (2.33 US qt, 1.94 Imp.qt)
Motoröl-Einfüllmenge ohne Ölfilterwechsel:
2.0 L (2.11 US qt, 1.76 Imp.qt)
Motoröl-Gesamteinfüllmenge: 4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2P70G0.book Page 87 Tuesday, July 24, 2012 2:41 PM

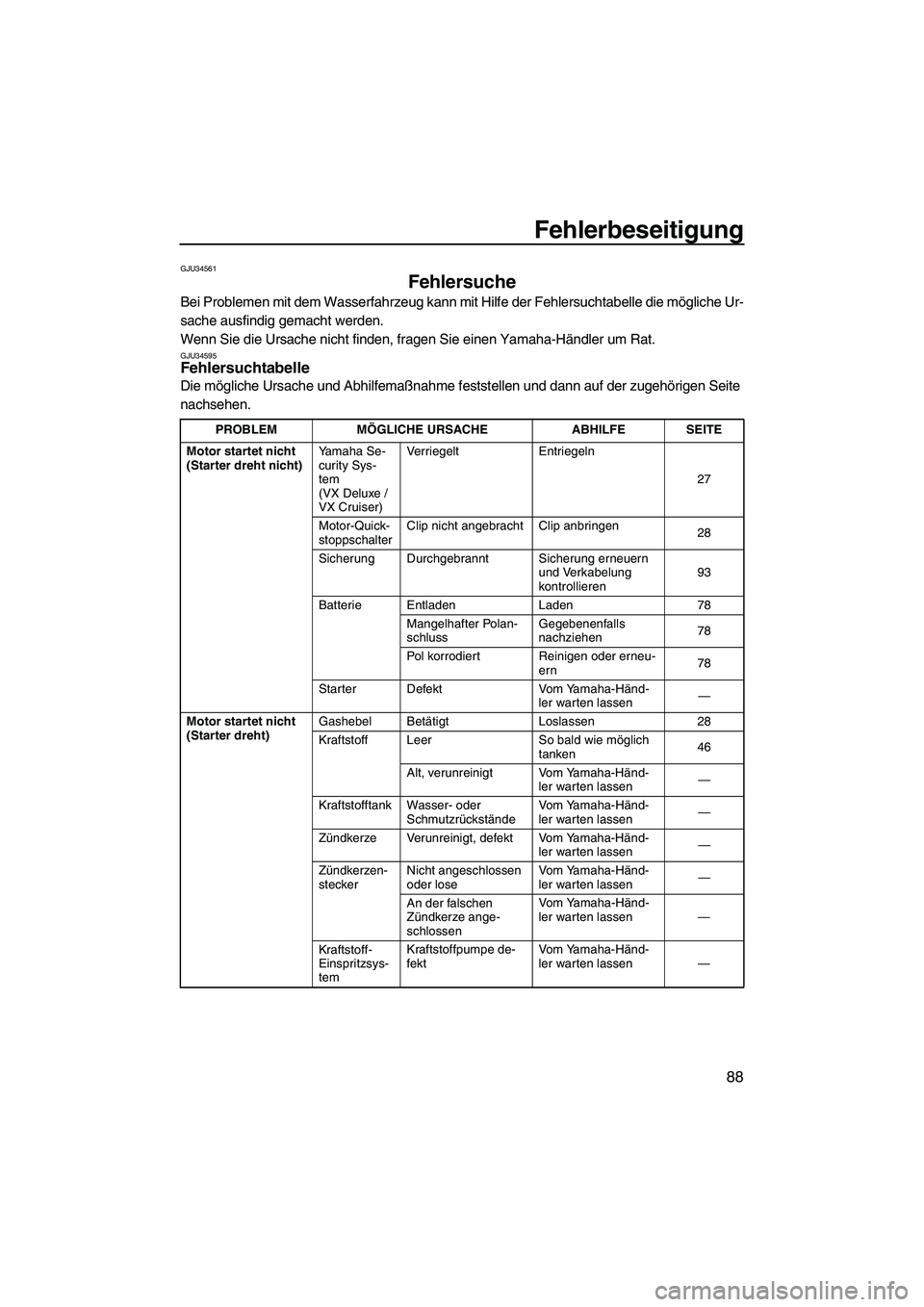

Fehlerbeseitigung
88
GJU34561
Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe der Fehlersuchtabelle die mögliche Ur-
sache ausfindig gemacht werden.
Wenn Sie die Ursache nicht finden, fragen Sie einen Yamaha-Händler um Rat.
GJU34595Fehlersuchtabelle
Die mögliche Ursache und Abhilfemaßnahme feststellen und dann auf der zugehörigen Seite
nachsehen.
PROBLEMMÖGLICHE URSACHE ABHILFE SEITE
Motor startet nicht
(Starter dreht nicht) Yamaha Se-
curity Sys-
tem
(VX Deluxe /
VX Cruiser)Verriegelt
Entriegeln
27
Motor-Quick-
stoppschalter Clip nicht angebracht Clip anbringen
28
Sicherung Durchgebrannt Sicherung erneuern und Verkabelung
kontrollieren93
Batterie Entladen Laden78
Mangelhafter Polan-
schluss Gegebenenfalls
nachziehen
78
Pol korrodiert Reinigen oder erneu- ern 78
Starter Defekt Vom Yamaha-Händ-
ler warten lassen —
Motor startet nicht
(Starter dreht) Gashebel Betätigt
Loslassen28
Kraftstoff Leer So bald wie möglich
tanken 46
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vom Yamaha-Händ-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Zündkerzen-
stecker Nicht angeschlossen
oder lose Vom Yamaha-Händ-
ler warten lassen
—
An der falschen
Zündkerze ange-
schlossen Vom Yamaha-Händ-
ler warten lassen
—
Kraftstoff-
Einspritzsys-
tem Kraftstoffpumpe de-
fekt
Vom Yamaha-Händ-
ler warten lassen
—
UF2P70G0.book Page 88 Tuesday, July 24, 2012 2:41 PM

Fehlerbeseitigung
89

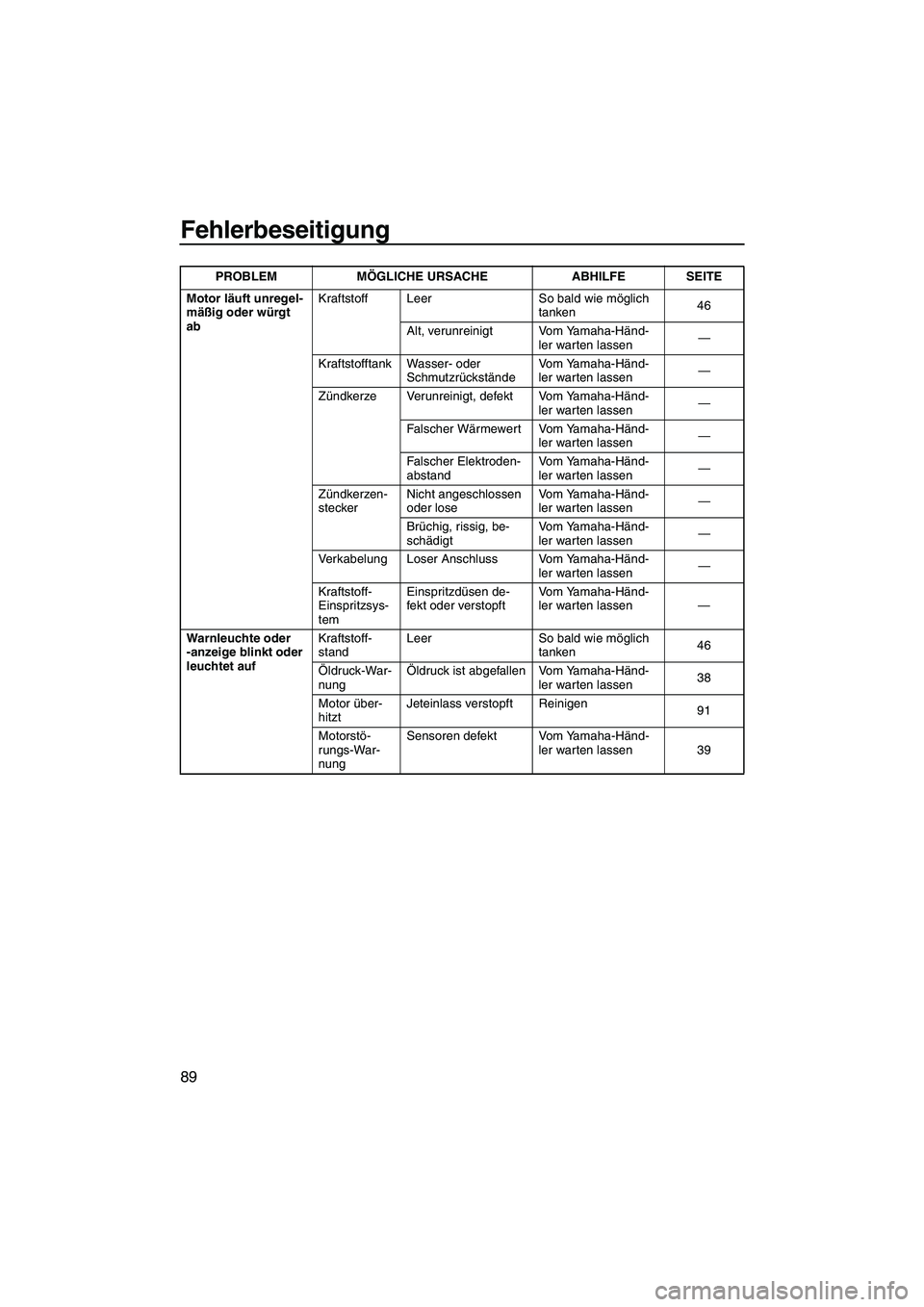

Motor läuft unregel-
mäßig oder würgt
abKraftstoff Leer So bald wie möglich
tanken46
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vom Yamaha-Händ-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vom Yamaha-Händ-
ler warten lassen
—
Zündkerzen-
stecker Nicht angeschlossen
oder lose Vom Yamaha-Händ-
ler warten lassen
—
Brüchig, rissig, be-
schädigt Vom Yamaha-Händ-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff-
Einspritzsys-
tem Einspritzdüsen de-
fekt oder verstopft
Vom Yamaha-Händ-
ler warten lassen —
Warnleuchte oder
-anzeige blinkt oder
leuchtet auf Kraftstoff-
stand
Leer So bald wie möglich
tanken 46
Öldruck-War-
nung Öldruck ist abgefallen Vom Yamaha-Händ-
ler warten lassen 38
Motor über-
hitzt Jeteinlass verstopft Reinigen
91
Motorstö-
rungs-War-
nung Sensoren defekt Vom Yamaha-Händ-
ler warten lassen 39
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF2P70G0.book Page 89 Tuesday, July 24, 2012 2:41 PM

Fehlerbeseitigung
90

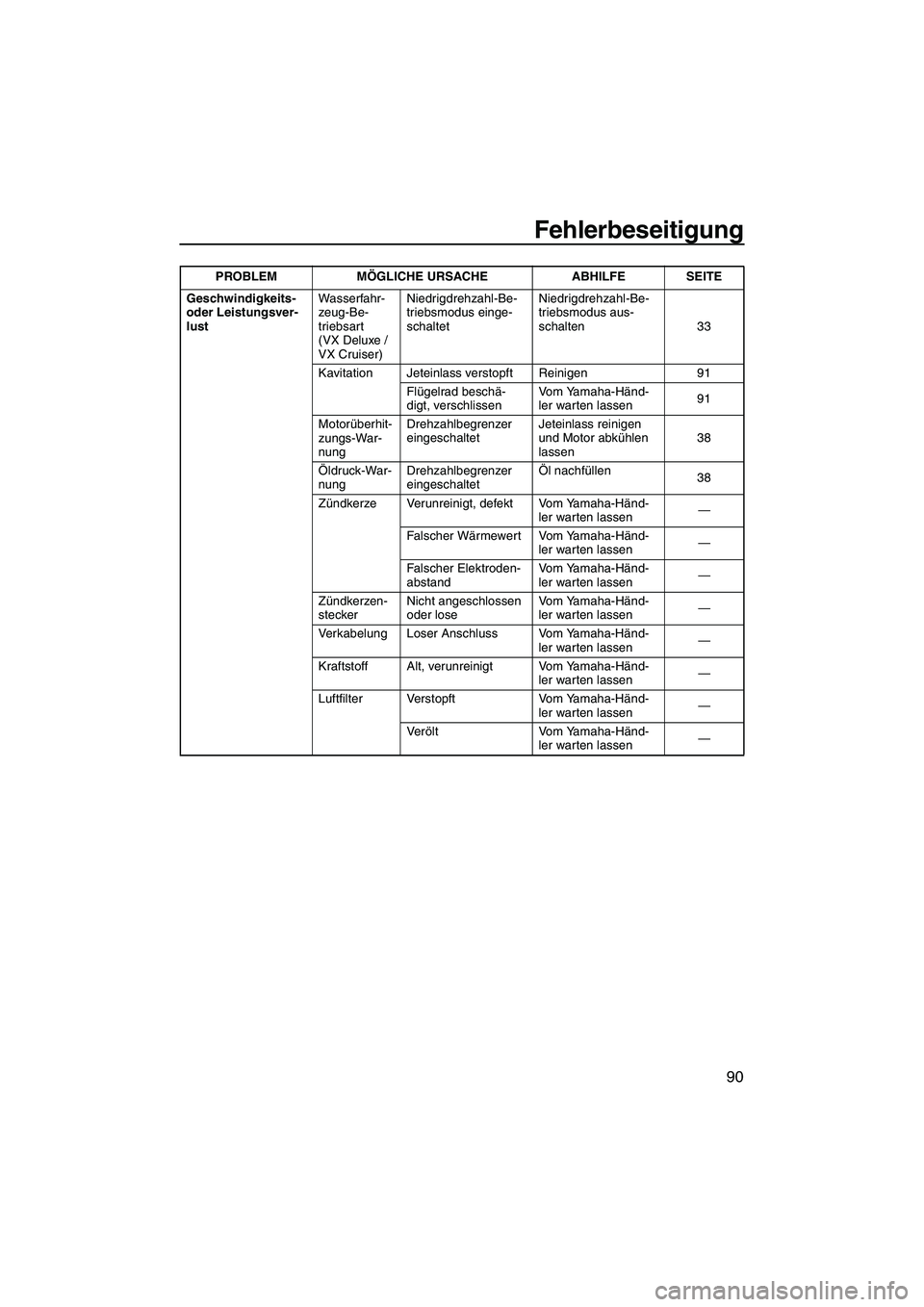

Geschwindigkeits-
oder Leistungsver-
lustWasserfahr-
zeug-Be-
triebsart
(VX Deluxe /
VX Cruiser)Niedrigdrehzahl-Be-
triebsmodus einge-
schaltet
Niedrigdrehzahl-Be-
triebsmodus aus-
schalten 33
Kavitation Jeteinlass verstopft Reinigen 91 Flügelrad beschä-
digt, verschlissen Vom Yamaha-Händ-
ler warten lassen
91
Motorüberhit-
zungs-War-
nung Drehzahlbegrenzer
eingeschaltet
Jeteinlass reinigen
und Motor abkühlen
lassen 38
Öldruck-War-
nung Drehzahlbegrenzer
eingeschaltet Öl nachfüllen
38
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vom Yamaha-Händ-
ler warten lassen
—
Zündkerzen-
stecker Nicht angeschlossen
oder lose Vom Yamaha-Händ-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen—
Luftfilter Verstopft Vom Yamaha-Händ- ler warten lassen—
Verölt Vom Yamaha-Händ- ler warten lassen —
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF2P70G0.book Page 90 Tuesday, July 24, 2012 2:41 PM

Fehlerbeseitigung
91
GJU34623

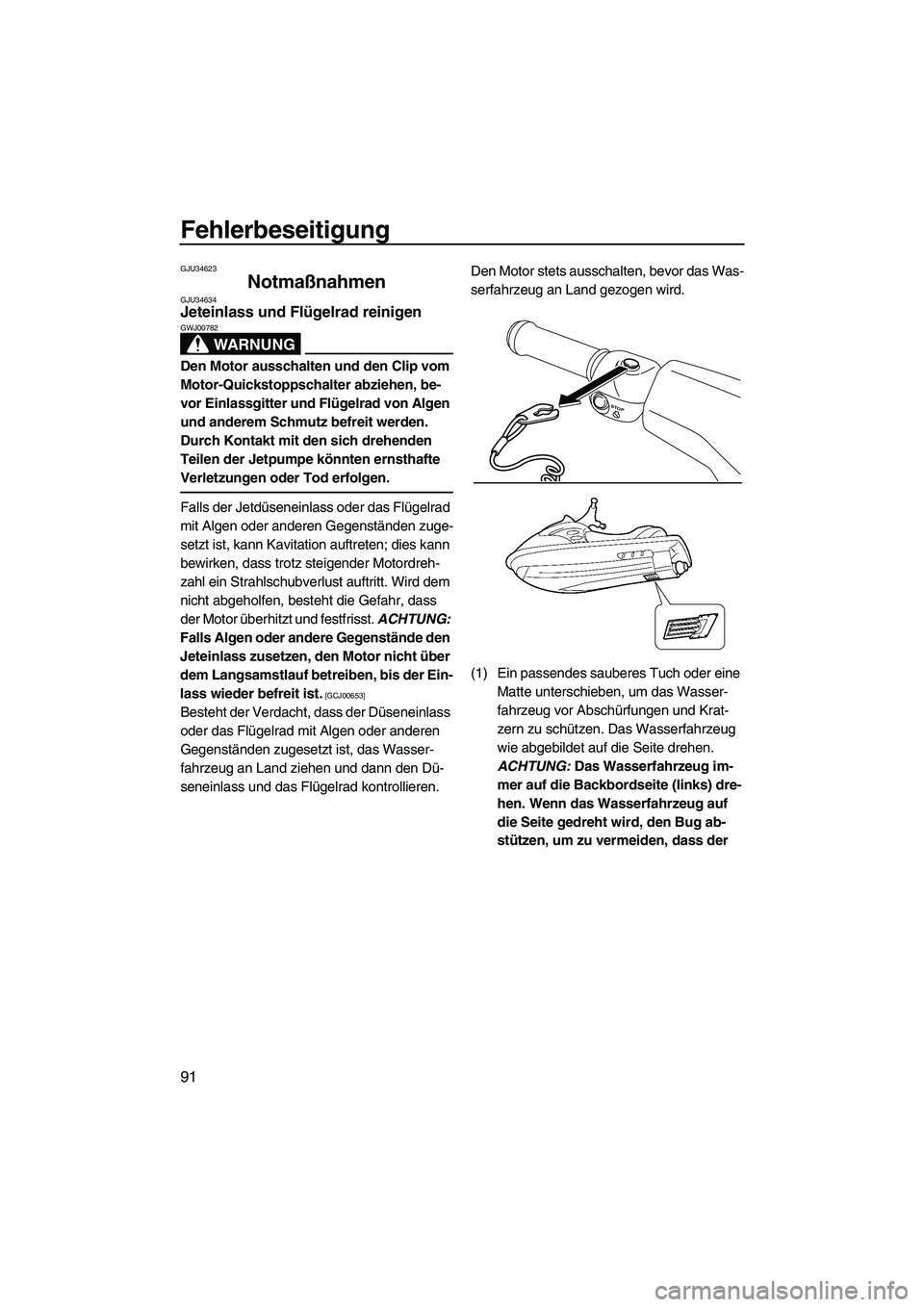

Notmaßnahmen GJU34634Jeteinlass und Flügelrad reinigen
WARNUNG
GWJ00782
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst. ACHTUNG:
Falls Algen oder andere Gegenstände den
Jeteinlass zusetzen, den Motor nicht über
dem Langsamstlauf betreiben, bis der Ein-
lass wieder befreit ist.
[GCJ00653]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Flügelrad kontrollieren. Den Motor stets ausschalten, bevor das Was-
serfahrzeug an Land gezogen wird.
(1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Das Wasserfahrzeug im-
mer auf die Backbordseite (links) dre-
hen. Wenn das Wasserfahrzeug auf
die Seite gedreht wird, den Bug ab-
stützen, um zu vermeiden, dass der
STOP
UF2P70G0.book Page 91 Tuesday, July 24, 2012 2:41 PM

Fehlerbeseitigung
92

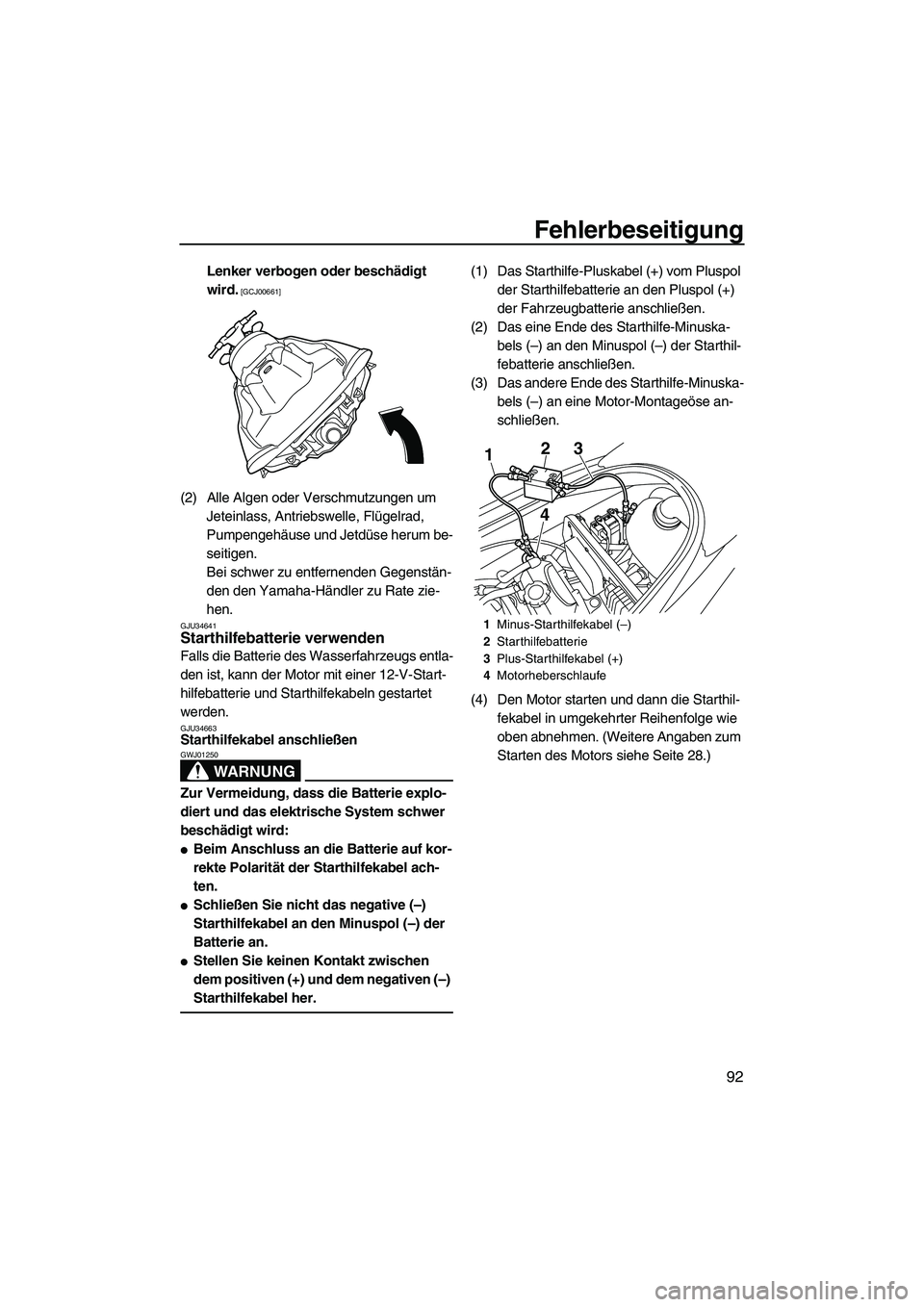

Lenker verbogen oder beschädigt
wird.
[GCJ00661]
(2) Alle Algen oder Verschmutzungen um Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU34641Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34663Starthilfekabel anschließen
WARNUNG
GWJ01250
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
●Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
●Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.
●Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska- bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Minuska- bels (–) an eine Motor-Montageöse an-
schließen.
(4) Den Motor starten und dann die Starthil- fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Weitere Angaben zum
Starten des Motors siehe Seite 28.)
1Minus-Starthilfekabel (–)
2 Starthilfebatterie
3 Plus-Starthilfekabel (+)
4 Motorheberschlaufe
1
43
2
UF2P70G0.book Page 92 Tuesday, July 24, 2012 2:41 PM

Fehlerbeseitigung
93

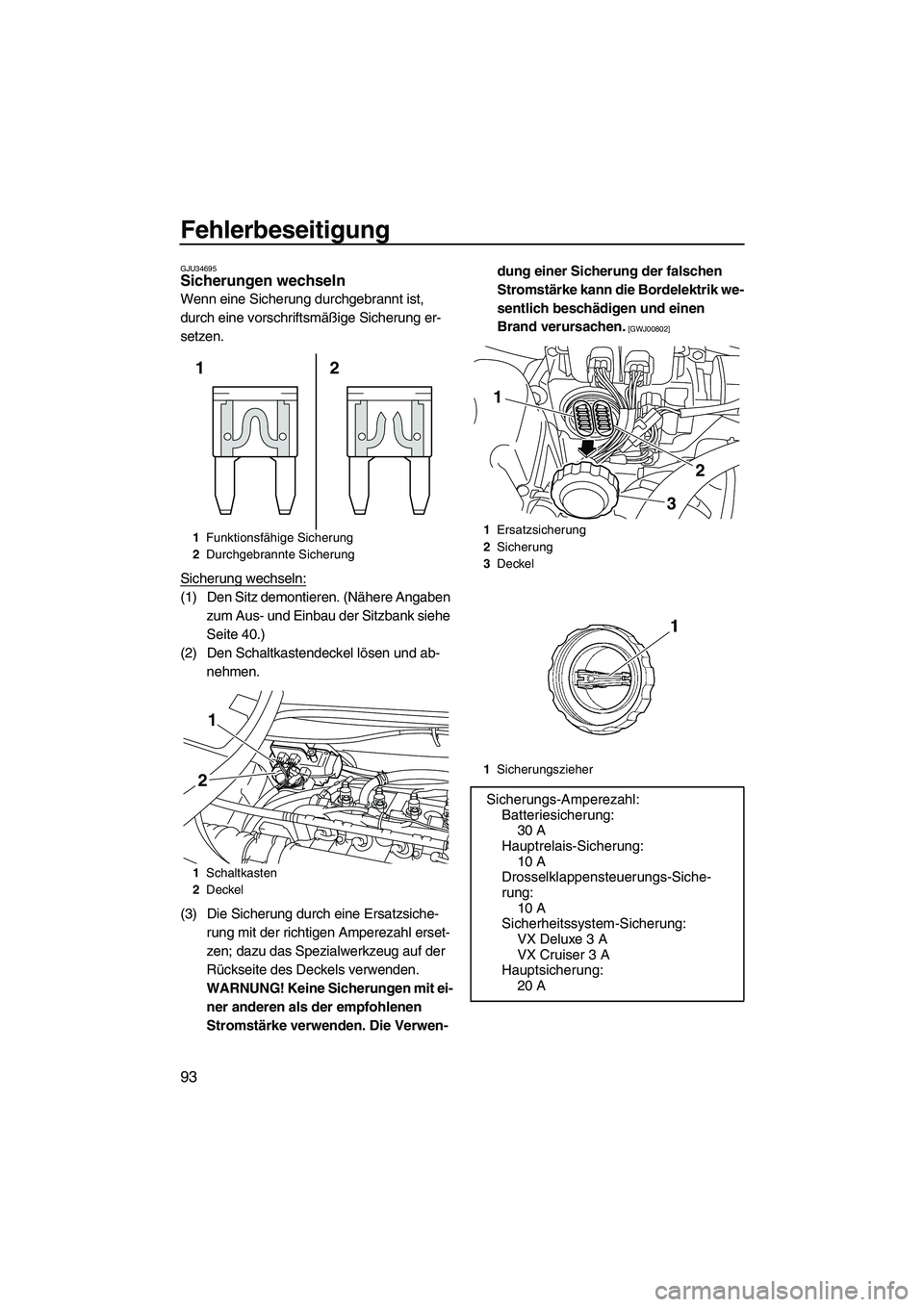

GJU34695Sicherungen wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Sicherung wechseln:
(1) Den Sitz demontieren. (Nähere Angaben zum Aus- und Einbau der Sitzbank siehe
Seite 40.)
(2) Den Schaltkastendeckel lösen und ab- nehmen.
(3) Die Sicherung durch eine Ersatzsiche- rung mit der richtigen Amperezahl erset-
zen; dazu das Spezialwerkzeug auf der
Rückseite des Deckels verwenden.
WARNUNG! Keine Sicherungen mit ei- ner anderen als der empfohlenen
Stromstärke verwenden. Die Verwen- dung einer Sicherung der falschen
Stromstärke kann die Bordelektrik we-
sentlich beschädigen und einen
Brand verursachen.
[GWJ00802]
1
Funktionsfähige Sicherung
2 Durchgebrannte Sicherung
1 Schaltkasten
2 Deckel
2
1
1
2
1 Ersatzsicherung
2 Sicherung
3 Deckel
1 Sicherungszieher
Sicherungs-Amperezahl:
Batteriesicherung: 30 A
Hauptrelais-Sicherung:
10 A
Drosselklappensteuerungs-Siche-
rung:
10 A
Sicherheitssystem-Sicherung: VX Deluxe 3 A
VX Cruiser 3 A
Hauptsicherung: 20 A
1
32
UF2P70G0.book Page 93 Tuesday, July 24, 2012 2:41 PM
