YAMAHA VXR 2017 Manuale duso (in Italian)

Utilizzo della moto d’acqua
34
e, una volta in posizione di arresto, si sposta
in retromarcia.
Per passare dalla posizione di folle alla mar-
cia avanti:
(1) Rilasciare la leva dell’acceleratore.
(2) Premere leggermente la leva RiDE e rila-
sciarla. Viene visualizzato l’indicatore
senso di marcia “N” (folle).
NOTA:
Se si tiene premuta la leva RiDE, la cucchiaia
ribaltabile per l’inversione del flusso si porta
in posizione di retromarcia.
HJU43161Sistema di regolazione elettrica
dell’assetto
Gli interruttori di aumento e diminuzione
dell’angolo di assetto si trovano sulla mano-
pola sinistra del manubrio e possono essere
utilizzati per modificare l’angolo verticale
dell’ugello direzionale dell’idrogetto, che re-gola l’angolo di assetto della moto d’acqua.
Gli interruttori possono essere azionati sol-
tanto a motore in funzione.
Ci sono 5 posizioni: una posizione neutra, 2
posizioni negative, in cui la prua si abbassa,
(a) e (b) e 2 posizioni positive, in cui la prua si
alza, (c) e (d).
1“N” (posizione di folle)
1
1Interruttore di aumento dell’angolo di
assetto
2Interruttore di diminuzione dell’angolo di
assetto
1
2
(d)
(c)
(b)
(a)
(d)
(c)
(b)
(a)
UF2W73H0.book Page 34 Monday, July 25, 2016 4:42 PM

Utilizzo della moto d’acqua
35

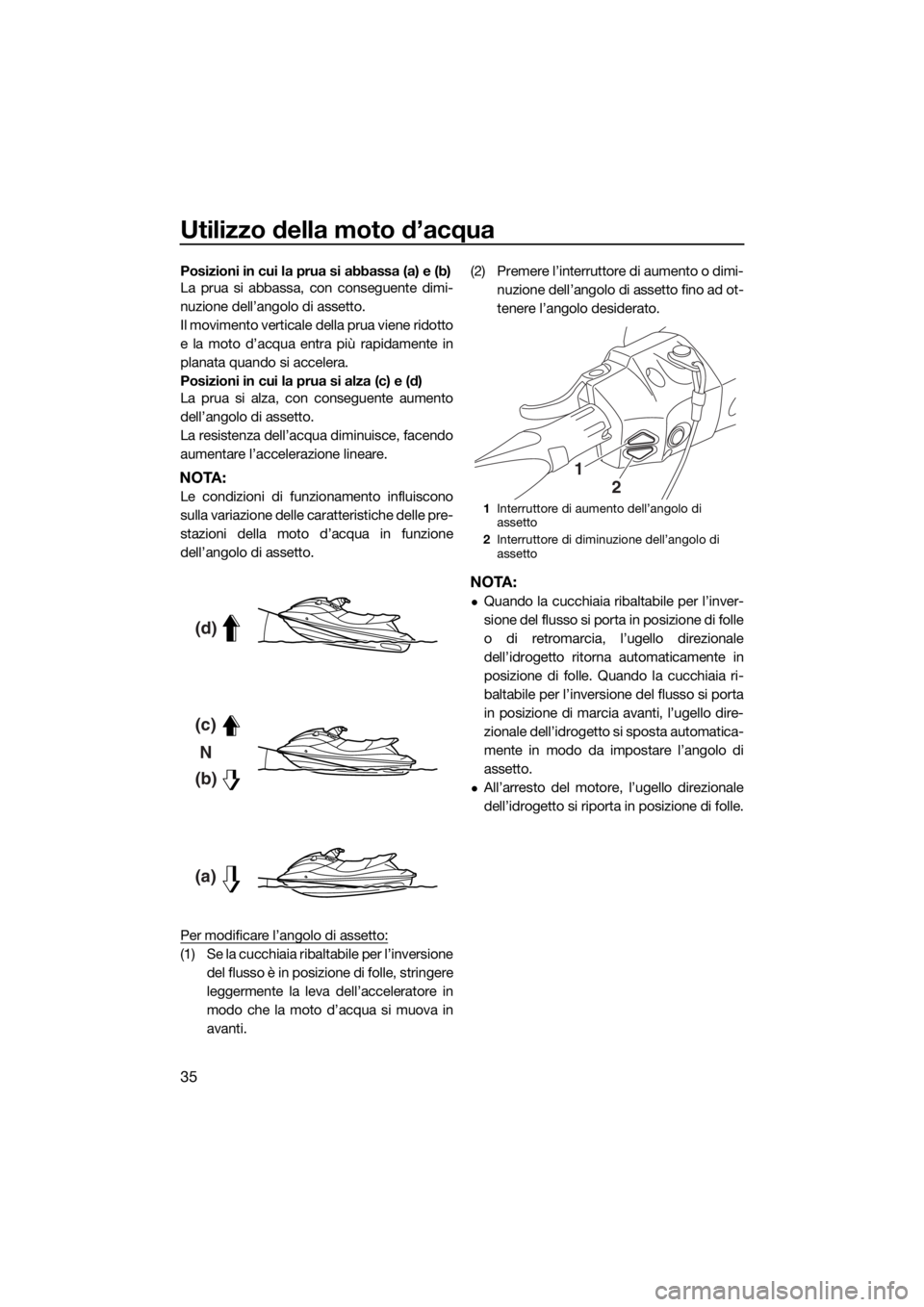

Posizioni in cui la prua si abbassa (a) e (b)
La prua si abbassa, con conseguente dimi-
nuzione dell’angolo di assetto.
Il movimento verticale della prua viene ridotto
e la moto d’acqua entra più rapidamente in
planata quando si accelera.
Posizioni in cui la prua si alza (c) e (d)
La prua si alza, con conseguente aumento
dell’angolo di assetto.
La resistenza dell’acqua diminuisce, facendo
aumentare l’accelerazione lineare.
NOTA:
Le condizioni di funzionamento influiscono
sulla variazione delle caratteristiche delle pre-
stazioni della moto d’acqua in funzione
dell’angolo di assetto.
Per modificare l’angolo di assetto:
(1) Se la cucchiaia ribaltabile per l’inversione
del flusso è in posizione di folle, stringere
leggermente la leva dell’acceleratore in
modo che la moto d’acqua si muova in
avanti.(2) Premere l’interruttore di aumento o dimi-
nuzione dell’angolo di assetto fino ad ot-
tenere l’angolo desiderato.
NOTA:
Quando la cucchiaia ribaltabile per l’inver-
sione del flusso si porta in posizione di folle
o di retromarcia, l’ugello direzionale
dell’idrogetto ritorna automaticamente in
posizione di folle. Quando la cucchiaia ri-
baltabile per l’inversione del flusso si porta
in posizione di marcia avanti, l’ugello dire-
zionale dell’idrogetto si sposta automatica-
mente in modo da impostare l’angolo di
assetto.
All’arresto del motore, l’ugello direzionale
dell’idrogetto si riporta in posizione di folle.
(d)
(c)
(b)N
(a)
1Interruttore di aumento dell’angolo di
assetto
2Interruttore di diminuzione dell’angolo di
assetto
1
2
UF2W73H0.book Page 35 Monday, July 25, 2016 4:42 PM

Utilizzo della moto d’acqua
36
HJU40001
Modalità operative della moto
d’acqua
HJU36787Modalità regime ridotto
La modalità regime ridotto è una funzione che
limita il regime massimo di rotazione del mo-
tore a circa il 70% del regime motore massi-
mo della modalità normale.
La modalità regime ridotto può essere attiva-
ta o disattivata solo con il telecomando in do-
tazione con questa moto d’acqua. (Vedere
pagina 25 per informazioni sul telecomando.)
NOTA:
La modalità regime ridotto può essere attiva-
ta solo quando il motore è spento con il siste-
ma antifurto Yamaha impostato in modalità di
sblocco.
Attivazione e disattivazione della modalità
regime ridotto
L’attivazione della modalità regime ridotto
verrà confermata dal numero di bip emessi
durante l’azionamento del telecomando e
dalla spia “L-MODE” del centro informativo
multifunzione. (Vedere pagina 38 per infor-
mazioni sul centro informativo multifunzione.)
NOTA:
Se il telecomando viene azionato mentre il
centro informativo multifunzione è in stand-
by, l’unità effettua l’operazione iniziale, dopo-
diché viene selezionata l’impostazione.
Per attivare la modalità regime ridotto:
Premere il tasto “L-Mode” (sblocco) del tele-
comando per più di 4 secondi. Una volta che
il cicalino ha suonato tre volte e la spia “UN-
LOCK” ha lampeggiato tre volte per poi ac-
cendersi, la spia “L-MODE” si accende
indicando che la modalità regime ridotto è at-
tivata.
NOTA:
Se la modalità regime ridotto viene attivata
immediatamente dopo lo spegnimento del
display informazioni, la spia “L-MODE” non si
1Telecomando
Numero di
bipAzionamento mo-
dalità regime ridot-
toSpia “L-
MODE”
AttivatoSi accen-
de
DisattivatoSi spe-
gne
UF2W73H0.book Page 36 Monday, July 25, 2016 4:42 PM

Utilizzo della moto d’acqua
37
accenderà. La spia “L-MODE” si accenderà
all’avviamento del motore.
Per disattivare la modalità regime ridotto:
Premere il tasto “L-Mode” (sblocco) del tele-
comando per più di 4 secondi. Una volta che
il cicalino ha suonato due volte e la spia “UN-
LOCK” ha lampeggiato due volte per poi ac-
cendersi, la spia “L-MODE” si spegne
indicando che la modalità regime ridotto è di-
sattivata. Quando la modalità regime ridotto
è disattivata, la moto d’acqua torna alla nor-
male modalità operativa.

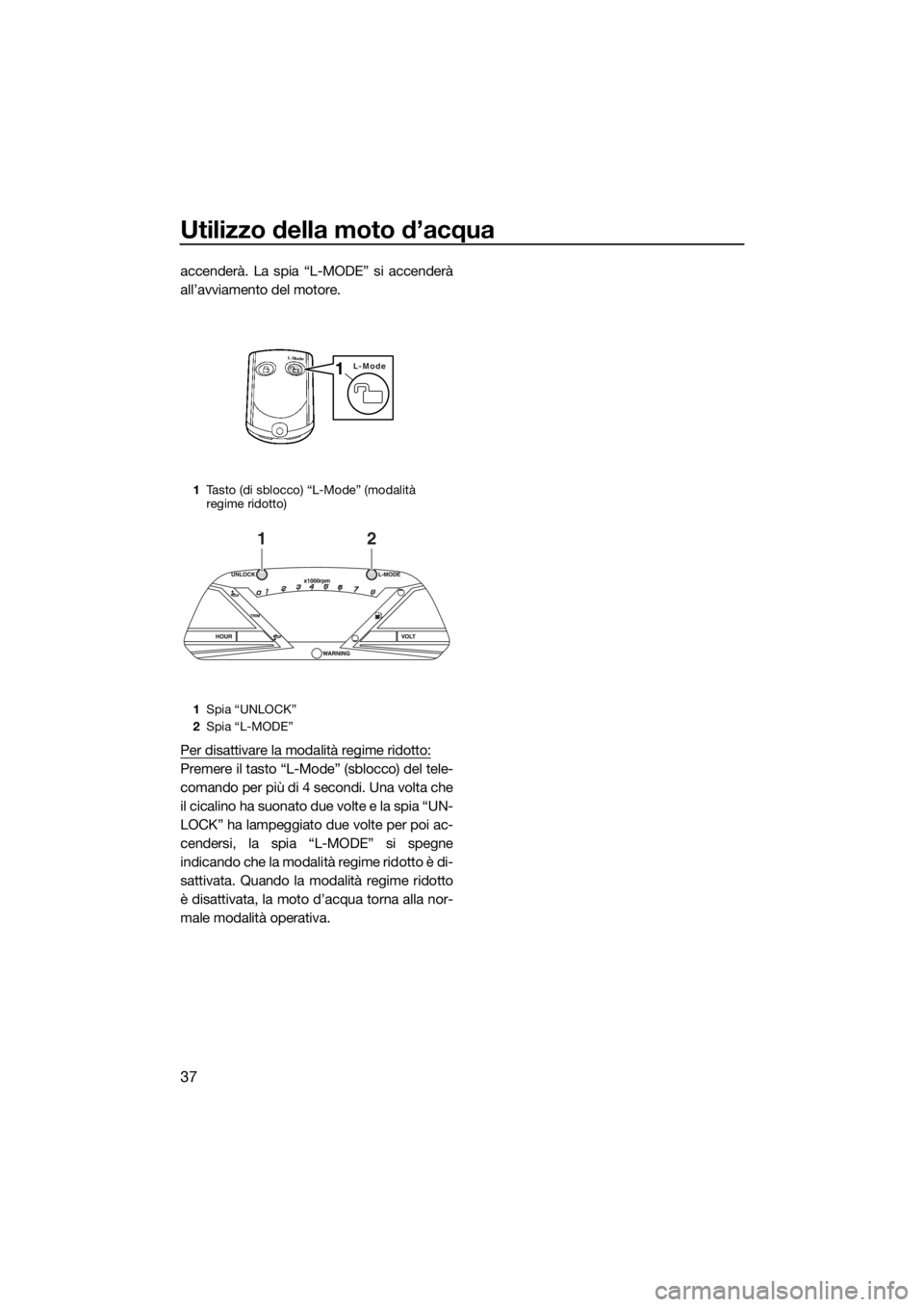

1Tasto (di sblocco) “L-Mode” (modalità
regime ridotto)
1Spia “UNLOCK”
2Spia “L-MODE”
L-Mode1
12
UF2W73H0.book Page 37 Monday, July 25, 2016 4:42 PM

Utilizzo della strumentazione
38
HJU43760
Centro informativo
multifunzione
Il centro informativo multifunzione visualizza
varie informazioni della moto d’acqua.
Operazione iniziale del centro informativo
multifunzione
Quando il centro informativo multifunzione
viene azionato, tutti i segmenti del display si
accendono. Dopo 2 secondi, gli indicatori del
display informazioni si spengono, e il centro
informativo inizia ad operare normalmente.
Se viene attivato soltanto il centro informativo
multifunzione, la spia di allarme “WARNING”
lampeggia una volta.
NOTA:
Anche la spia “UNLOCK” si accende durante
l’operazione iniziale.
La spia “UNLOCK” si spegnerà all’avviamen-
to del motore.
Stato di standby del centro informativo
multifunzione
Il centro informativo multifunzione si spegne-
rà ed entrerà in stato di standby se non riceve
alcun segnale operativo entro 25 secondi
dall’arresto del motore. Quando il motore vie-
ne riavviato, il display tornerà nello stato pre-cedente allo spegnimento e il centro
informativo inizierà ad operare normalmente.
HJU35027Display delle informazioni
Il display delle informazioni mostra le condi-
zioni di funzionamento della moto d’acqua.
HJU43832Indicatore di velocità
Il tachimetro mostra la velocità della moto
sull’acqua.
Commutando le unità di misura, la velocità
può essere espressa in chilometri orari
“km/h” o miglia orarie “MPH”.
1Spia “UNLOCK”
2Display delle informazioni
3Spia “L-MODE”
4Spia di allarme “WARNING”
123
4
1Indicatore angolo di assetto
2Contagiri
3Indicatore di velocità
4Indicatore della pressione dell’olio
5Simbolo di surriscaldamento del motore
6Indicatore di controllo del motore
7Indicatore senso di marcia
8Indicatore del livello del carburante
9Indicatore del livello del carburante
1Indicatore di velocità
213
456879
1
UF2W73H0.book Page 38 Monday, July 25, 2016 4:42 PM

Utilizzo della strumentazione
39
NOTA:
Per impostazione predefinita effettuata pres-
so la fabbrica Yamaha, come unità di misura
del display viene selezionata “MPH”.
Per commutare le unità di misura dell’indica-
tore digitale di velocità:
Avviare il motore, arrestare il motore, quindi
premere 3 volte l’interruttore di spegnimento
del motore, premendolo ogni volta per alme-
no 0.4 secondi prima che il centro informa-
zioni multifunzionale si disattivi. Le unità di
misura del display dell’indicatore digitale di
velocità cambiano.
Per cambiare nuovamente le unità di misura
del display dell’indicatore digitale, ripetere
questa procedura.
HJU31464Contagiri
Il contagiri mostra il regime di rotazione del
motore.I numeri esterni × 1000 giri/min. e i segmenti
del display sullo strumento indicano il regime
motore.
HJU43890Indicatore senso di marcia
L’indicatore senso di marcia mostra le posi-
zioni della cucchiaia ribaltabile per l’inversio-
ne del flusso: “F” (marcia avanti), “N” (folle) e
1Interruttore di spegnimento motore
1Indicatore di velocità
1
1
1Contagiri
1
UF2W73H0.book Page 39 Monday, July 25, 2016 4:42 PM

Utilizzo della strumentazione
40
“R” (retromarcia). (Vedere pagina 31 per le
procedure di inversione del flusso.)
HJU44010Indicatore angolo di assetto
Questo indicatore mostra l’angolo di assetto
dell’ugello direzionale dell’idrogetto. All’au-
mento dell’angolo di assetto viene visualizza-
to uno dei due segmenti superiori del display,
mentre alla diminuzione dell’angolo di asset-to viene visualizzato uno dei due segmenti in-
feriori. Alla selezione della posizione neutra
dell’ugello direzionale dell’idrogetto, viene vi-
sualizzato il segmento centrale del display.
(Vedere pagina 34 per le procedure di sele-
zione dell’angolo di assetto.)
HJU31515Indicatore del livello del carburante
L’Indicatore del livello del carburante indica la
quantità di carburante rimanente all’interno
del serbatoio. La quantità di carburante rima-
nente viene indicata per mezzo di otto seg-
menti del display che scompaiono a due per
volta man mano che il livello del carburante
scende.
NOTA:
La precisione dell’indicatore del livello carbu-
rante varia in funzione delle condizioni di fun-
zionamento. Utilizzare questa funzione
soltanto come riferimento.
1“F” (posizione di marcia avanti)
1“N” (posizione di folle)
1“R” (posizione di retromarcia)
1
1
1
1Indicatore angolo di assetto
1Indicatore del livello del carburante
1
1
UF2W73H0.book Page 40 Monday, July 25, 2016 4:42 PM

Utilizzo della strumentazione
41

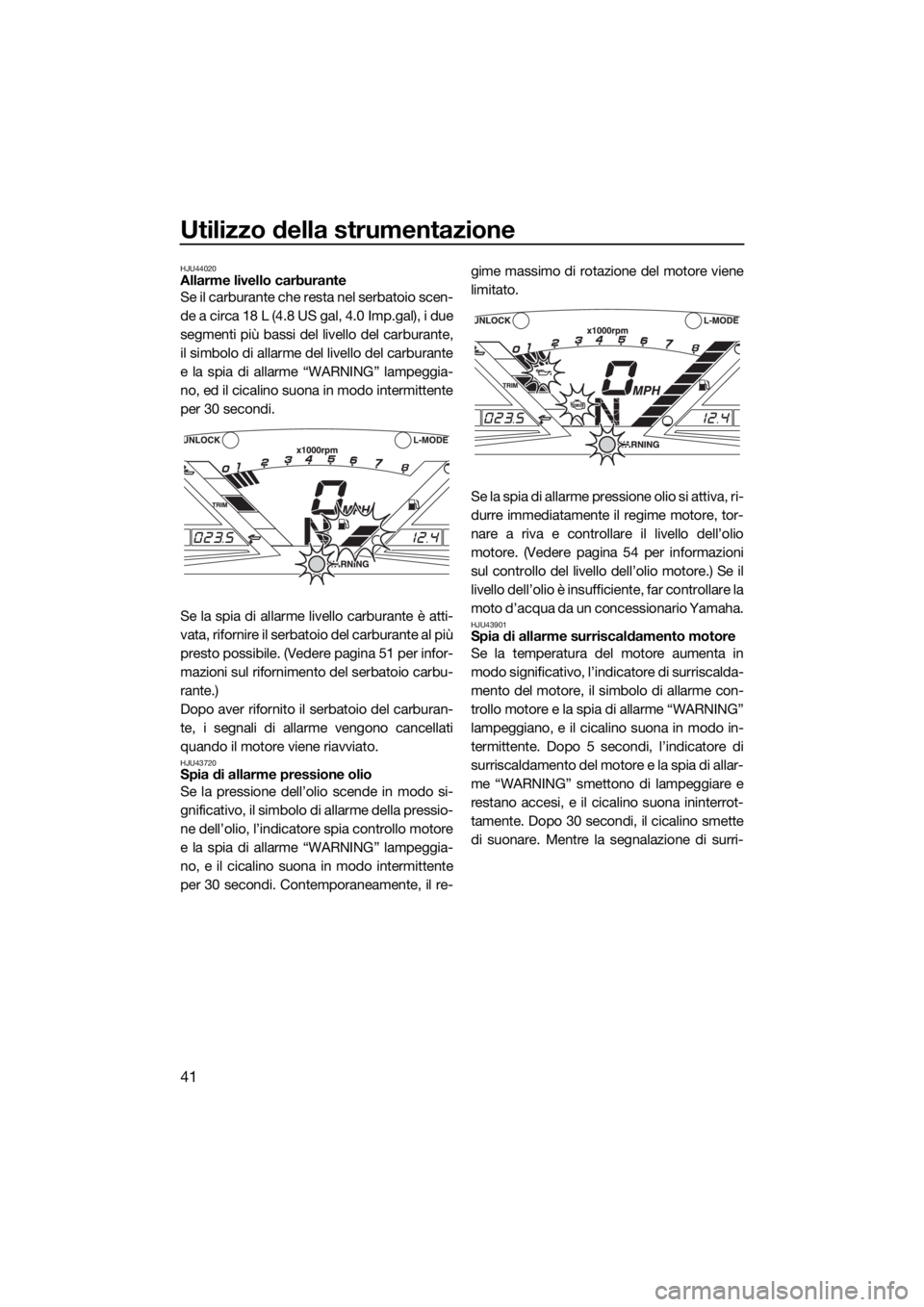

HJU44020Allarme livello carburante
Se il carburante che resta nel serbatoio scen-
de a circa 18 L (4.8 US gal, 4.0 Imp.gal), i due
segmenti più bassi del livello del carburante,
il simbolo di allarme del livello del carburante
e la spia di allarme “WARNING” lampeggia-
no, ed il cicalino suona in modo intermittente
per 30 secondi.
Se la spia di allarme livello carburante è atti-
vata, rifornire il serbatoio del carburante al più
presto possibile. (Vedere pagina 51 per infor-
mazioni sul rifornimento del serbatoio carbu-
rante.)
Dopo aver rifornito il serbatoio del carburan-
te, i segnali di allarme vengono cancellati
quando il motore viene riavviato.
HJU43720Spia di allarme pressione olio
Se la pressione dell’olio scende in modo si-
gnificativo, il simbolo di allarme della pressio-
ne dell’olio, l’indicatore spia controllo motore
e la spia di allarme “WARNING” lampeggia-
no, e il cicalino suona in modo intermittente
per 30 secondi. Contemporaneamente, il re-gime massimo di rotazione del motore viene
limitato.
Se la spia di allarme pressione olio si attiva, ri-
durre immediatamente il regime motore, tor-
nare a riva e controllare il livello dell’olio
motore. (Vedere pagina 54 per informazioni
sul controllo del livello dell’olio motore.) Se il
livello dell’olio è insufficiente, far controllare la
moto d’acqua da un concessionario Yamaha.
HJU43901Spia di allarme surriscaldamento motore
Se la temperatura del motore aumenta in
modo significativo, l’indicatore di surriscalda-
mento del motore, il simbolo di allarme con-
trollo motore e la spia di allarme “WARNING”
lampeggiano, e il cicalino suona in modo in-
termittente. Dopo 5 secondi, l’indicatore di
surriscaldamento del motore e la spia di allar-
me “WARNING” smettono di lampeggiare e
restano accesi, e il cicalino suona ininterrot-
tamente. Dopo 30 secondi, il cicalino smette
di suonare. Mentre la segnalazione di surri-
UF2W73H0.book Page 41 Monday, July 25, 2016 4:42 PM

Utilizzo della strumentazione
42
scaldamento del motore è attivata, il regime
massimo del motore risulta limitato.
Se la spia di allarme surriscaldamento moto-
re è attivata, ridurre immediatamente il regi-
me motore, tornare a riva, quindi accertarsi
che l’acqua sia stata scaricata dall’uscita di
controllo dell’acqua di raffreddamento quan-
do il motore è in funzione. Se l’acqua non vie-
ne scaricata, spegnere il motore e controllare
se la presa d’acqua dell’idrogetto è intasata.
(Vedere pagina 98 per informazioni sulla pre-
sa d’acqua dell’idrogetto.) ATTENZIONE: Se
risultasse impossibile identificare ed eli-
minare la causa del surriscaldamento,
contattare un concessionario Yamaha.
Continuando ad utilizzare la moto d’acqua
a velocità elevate si possono provocare
gravi danni al motore.
[HCJ00042]
HJU43731
Spia di allarme controllo motore
Se viene rilevato il guasto di un sensore o un
cortocircuito, il simbolo di allarme controllomotore e la spia di allarme “WARNING” ini-
ziano a lampeggiare, e il cicalino suona in
modo intermittente per 30 secondi.
Se si arresta il motore dopo che la spia di al-
larme controllo motore si è attivata, il display
dati indicherà un codice di errore.
Se la spia di allarme controllo motore si atti-
va, ridurre immediatamente il regime motore,
tornare a riva e fare controllare il motore da
un concessionario Yamaha.
HJU43740Contaore
Il contaore visualizza il numero totale di ore di
avviamento del motore a partire da quando la
moto d’acqua era nuova.
NOTA:
Il tempo trascorso resta memorizzato anche
se vengono scollegati i morsetti della batte-
ria.
1Contaore
1
UF2W73H0.book Page 42 Monday, July 25, 2016 4:42 PM

Utilizzo della strumentazione
43
HJU43751Voltmetro
Il voltmetro mostra la tensione della batteria.
Se la tensione di batteria è conforme alle spe-
cifiche, il voltmetro visualizza circa 12 Volt.
Se la tensione di batteria è scesa in modo si-
gnificativo, sul voltmetro appare “Lo” e il di-
splay informativo, il contaore e le spie si
spengono. Se la tensione della batteria è sa-
lita in modo significativo, appare “HI”. Se ap-
pare “Lo” oppure “HI”, ritornare
immediatamente a riva e fare controllare la
moto d’acqua da un concessionario Yamaha.
1Vo l t m et ro
1
UF2W73H0.book Page 43 Monday, July 25, 2016 4:42 PM
