YAMAHA WOLVERINE 2015 Notices Demploi (in French)

4-22
4
N’y déposer que des récipients légers et
refermables. Tout autre objet risque de
blesser un occupant s’il était projeté lors
d’un freinage brusque ou d’un accident. FBU33630Benne
AVERTISSEMENT
FWB03250Ne jamais transporter de passager dans
la benne. 
Ne pas dépasser les charges maximales
spécifiées. Une charge excessive pour-
rait provoquer une perte de contrôle en
raison d’un centrage inadapté.

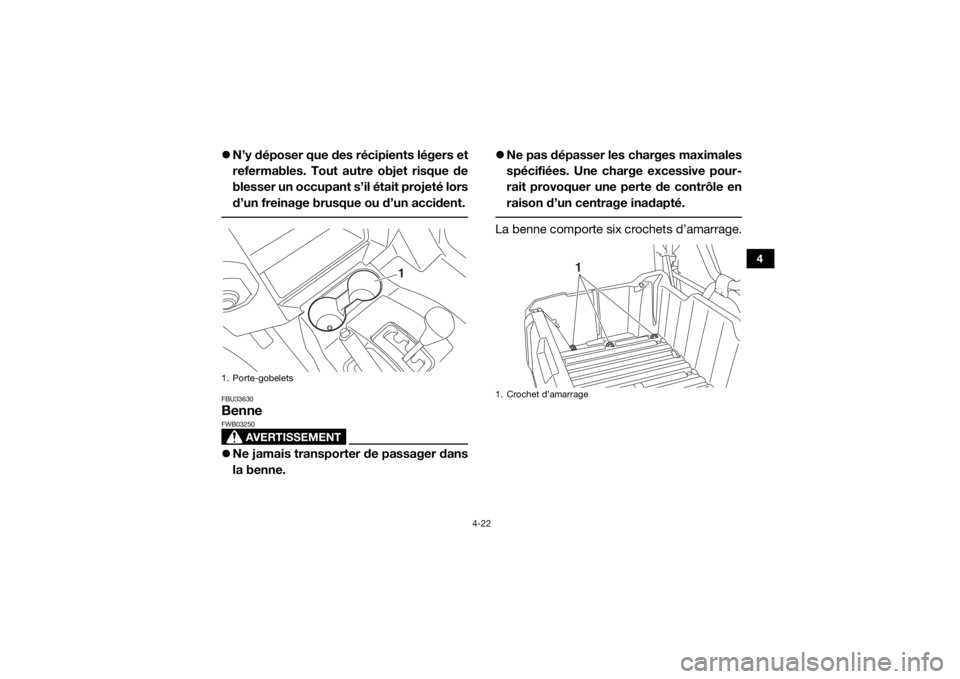

La benne comporte six crochets d’amarrage.
1. Porte-gobelets
1
1. Crochet d’amarrage
1
U2MB7AF0.book Page 22 Thursday, January 29, 2015 3:44 PM

4-23
4
Pour plus d’informations concernant la
charge, voir à la page 6-9.

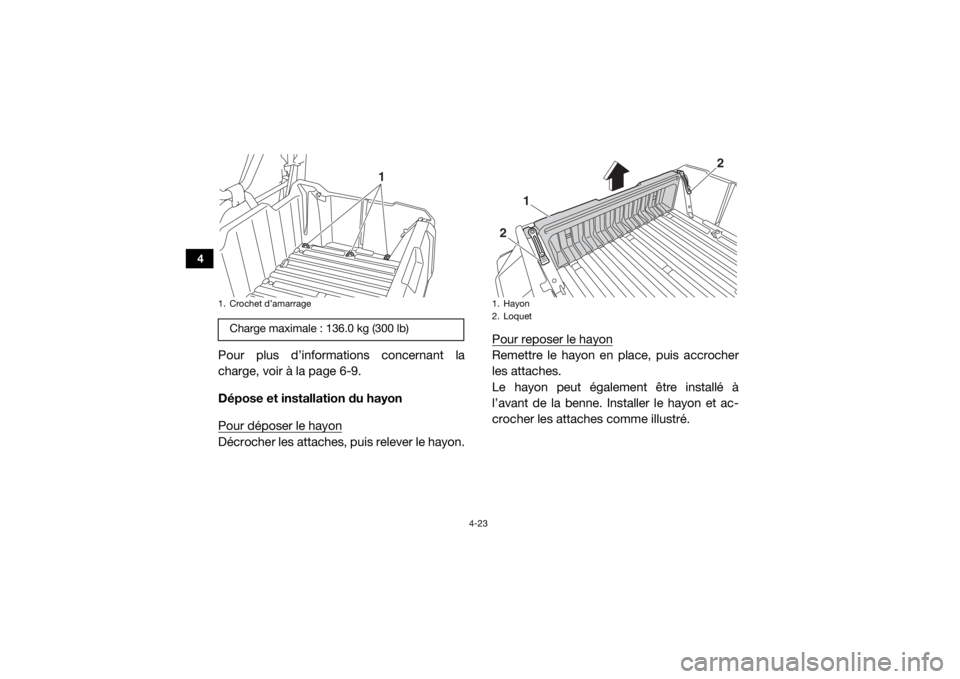

Dépose et installation du hayon
Pour déposer le hayonDécrocher les attaches, puis relever le hayon.Pour reposer le hayon
Remettre le hayon en place, puis accrocher
les attaches.
Le hayon peut également être installé à
l’avant de la benne. Installer le hayon et ac-
crocher les attaches comme illustré.
1. Crochet d’amarrageCharge maximale : 136.0 kg (300 lb)
1
1. Hayon
2. Loquet2
2
1
U2MB7AF0.book Page 23 Thursday, January 29, 2015 3:44 PM

4-24
4
FBU33611Réglage des combinés ressort-amor-
tisseur avantCes combinés ressort-amortisseur sont équi-
pés d’un écrou de réglage de la précontrainte
de ressort, d’une vis de réglage de la force
d’amortissement à la détente, d’un boulon de
réglage de la force d’amortissement à la com-
pression (pour un amortissement rapide) et
d’une vis de réglage de la force d’amortisse-
ment à la compression (pour un amortisse-
ment lent).
AVERTISSEMENT
FWB02492Les organes de la suspension chauffent
lors de la conduite. Ne jamais toucher
des mains nues les vis de réglage de la
force d’amortissement à la compression
et la détente, ainsi que le réservoir
d’huile avant d’avoir laissé suffisamment
refroidir les organes de la suspension.
 Toujours régler les combinés ressort-
amortisseur gauche et droit à la même
position. Un réglage inégal risque d’en-
traîner une perte de la maniabilité et de
l’équilibre du véhicule, ce qui pourrait
être à l’origine d’un accident. ATTENTIONFCB00091Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maximum.
1. Hayon
2. Loquet2
2
1
U2MB7AF0.book Page 24 Thursday, January 29, 2015 3:44 PM

4-25
4
N.B.En raison de différences dans la production,
le nombre total des déclics ou de tours du ré-
glage peut varier selon les dispositifs de ré-
glage de la force d’amortissement. Le nom-
bre total de déclics ou de tours représente
toutefois la même plage de réglage. Afin
d’obtenir un réglage précis, il est préférable
de vérifier le nombre de déclics ou de tours
de chaque dispositif et d’adapter les valeurs
données, si nécessaire. Précontrainte du ressort1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précon-
trainte du ressort dans le sens (a) pour
augmenter la précontrainte de ressort et
donc durcir la suspension, et dans le
sens (b) afin de réduire la précontrainte
de ressort et d’assouplir la suspension.
N.B.Effectuer ce réglage à l’aide d’une clé spé-
ciale, disponible chez les concessionnaires
Yamaha.
 Le réglage de la précontrainte de ressort se
détermine en effectuant la mesure A (voir il-
lustration). Plus la distance A est courte,
plus la précontrainte de ressort est élevée ;
plus la distance A est grande, plus la pré-1. Clé spéciale
2. Contre-écrou
3. Écrou de réglage de la précontrainte de ressort
2
1
3
(a)
(b)
U2MB7AF0.book Page 25 Thursday, January 29, 2015 3:44 PM

4-26
4
contrainte de ressort est réduite. À chaque
tour complet de l’écrou de réglage, la dis-
tance A se modifie de 1.5 mm (0.06 in).
3. Serrer le contre-écrou au couple spécifié.ATTENTION : Toujours serrer le con-
tre-écrou de sorte qu’il touche l’écrou
de réglage, puis le serrer ensuite au
couple spécifié.
[FCB00082]
Force d’amortissement à la détente
Tourner la vis de réglage de la force d’amor-
tissement à la détente dans le sens (a) pour
augmenter la force d’amortissement à la dé-
tente et donc durcir la suspension, et dans le
sens (b) afin de réduire la force d’amortisse-
ment à la détente et assouplir la suspension.
Réglage de la précontrainte de ressort : Minimum (réglage souple) :Distance A = 313.5 mm (12.34 in)
Standard : Distance A = 305.5 mm (12.03 in)
Maximum (réglage dur) : Distance A = 298.5 mm (11.75 in)1. Distance A
1
Couple de serrage : Contre-écrou :30 Nm (3.0 m·kgf, 22 ft·lbf)
U2MB7AF0.book Page 26 Thursday, January 29, 2015 3:44 PM

4-27
4
Force d’amortissement à la compression
Force d’amortissement à la compression(pour un amortissement rapide)Pour augmenter la force d’amortissement à la
compression et par conséquent durcir la sus-
pension, tourner le boulon de réglage de la
force d’amortissement dans le sens (a). Pour
diminuer la force d’amortissement à la com-
pression et par conséquent assouplir la sus-
pension, tourner le boulon de réglage dans le
sens (b).

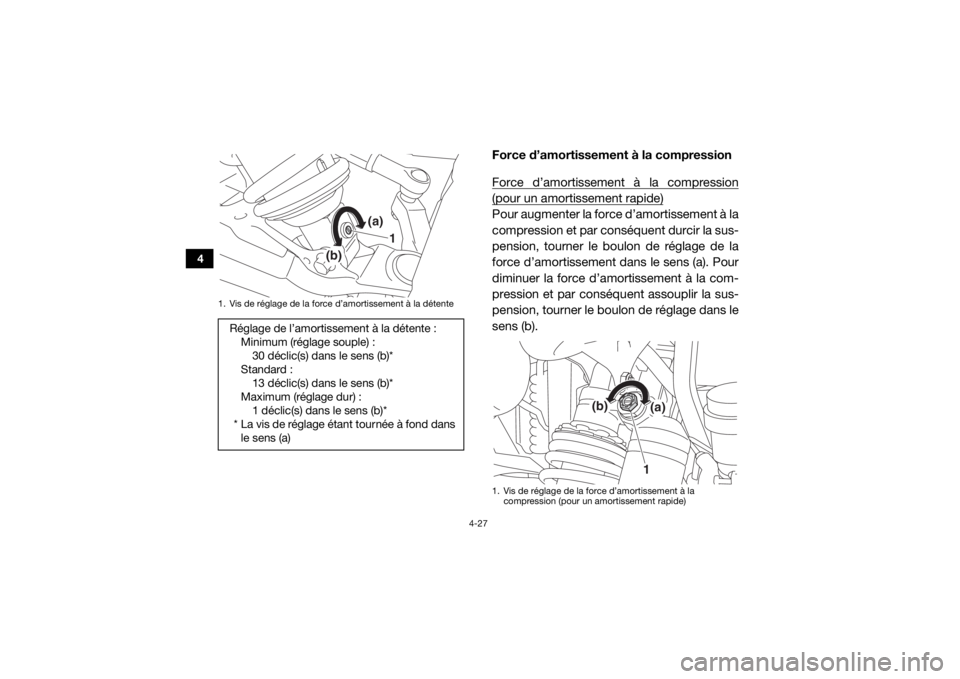

1. Vis de réglage de la force d’amortissement à la détenteRéglage de l’amortissement à la détente :Minimum (réglage souple) :30 déclic(s) dans le sens (b)*
Standard : 13 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a)
1
(a)
(b)
1. Vis de réglage de la force d’amortissement à la compression (pour un amortissement rapide)
1(a)
(b)
U2MB7AF0.book Page 27 Thursday, January 29, 2015 3:44 PM

4-28
4
Force d’amortissement à la compression(pour un amortissement lent)Pour augmenter la force d’amortissement à la
compression et par conséquent durcir la sus-
pension, tourner la vis de réglage de la force
d’amortissement dans le sens (a). Pour dimi-
nuer la force d’amortissement à la compres-
sion et par conséquent assouplir la suspen-
sion, tourner la vis de réglage dans le sens (b).Réglage de l’amortissement à la compression
(pour un amortissement rapide) :Minimum (réglage souple) :2 tour(s) par rapport à la position de ser-
rage maximal
Standard : 1 1/4 tour(s) par rapport à la position de
serrage maximal
Maximum (réglage dur) : Boulon de réglage complètement vissé

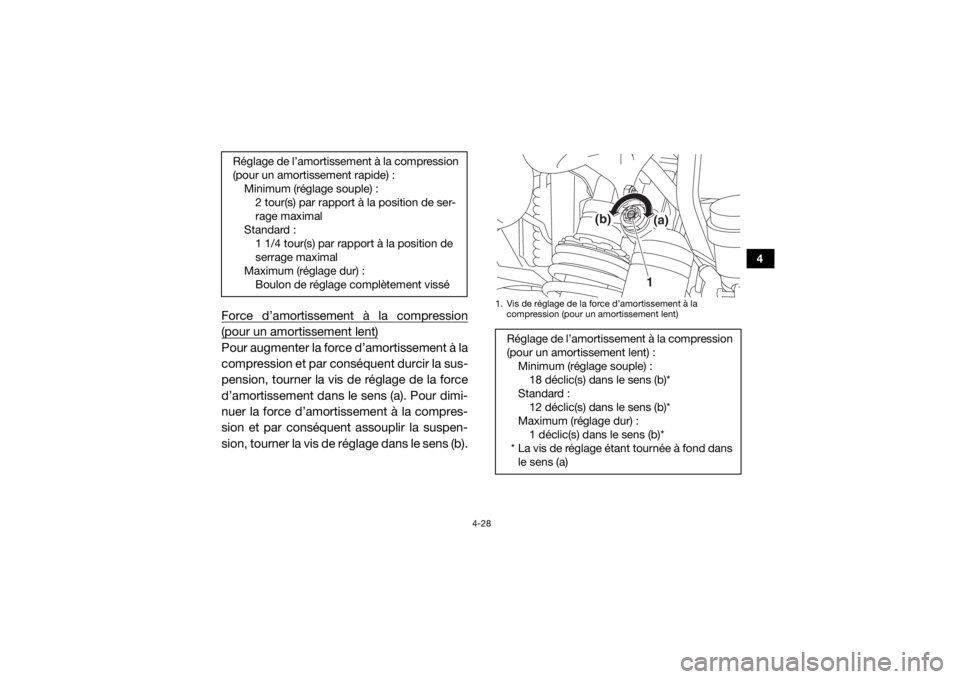

1. Vis de réglage de la force d’amortissement à la compression (pour un amortissement lent)Réglage de l’amortissement à la compression
(pour un amortissement lent) :
Minimum (réglage souple) :18 déclic(s) dans le sens (b)*
Standard : 12 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a)
1(a)
(b)
U2MB7AF0.book Page 28 Thursday, January 29, 2015 3:44 PM

4-29
4
AVERTISSEMENT
FWB00411Ces combinés ressort-amortisseur
contiennent de l’azote à haute pression.
Lire attentivement les informations ci-des-
sous avant de manipuler les combinés res-
sort-amortisseur.
Ne pas modifier ni tenter d’ouvrir les
bonbonnes.
 Ne pas soumettre les combinés ressort-
amortisseur à une flamme ou toute autre
source de chaleur intense. L’élévation
de pression qui en résulterait pourrait
faire exploser la pièce.
 Ne pas déformer ni endommager les
bonbonnes. Le moindre endommage-
ment de la bonbonne risque d’amoindrir
les performances d’amortissement. 
Ne pas jeter un combiné ressort-amor-
tisseur endommagé ou usé. Tout entre-
tien d’un combiné ressort-amortisseur
doit être confié à un concessionnaire
Yamaha.
FBU33620Réglage des combinés ressort-amor-
tisseur arrièreCes combinés ressort-amortisseur sont équi-
pés d’un écrou de réglage de la précontrainte
de ressort, d’une vis de réglage de la force
d’amortissement à la détente, d’un boulon de
réglage de la force d’amortissement à la com-
pression (pour un amortissement rapide) et
d’une vis de réglage de la force d’amortisse-
ment à la compression (pour un amortisse-
ment lent).
AVERTISSEMENT
FWB02492 Les organes de la suspension chauffent
lors de la conduite. Ne jamais toucher
des mains nues les vis de réglage de la
U2MB7AF0.book Page 29 Thursday, January 29, 2015 3:44 PM

4-30
4
force d’amortissement à la compression
et la détente, ainsi que le réservoir
d’huile avant d’avoir laissé suffisamment
refroidir les organes de la suspension.
 Toujours régler les combinés ressort-
amortisseur gauche et droit à la même
position. Un réglage inégal risque d’en-
traîner une perte de la maniabilité et de
l’équilibre du véhicule, ce qui pourrait
être à l’origine d’un accident. ATTENTIONFCB00091Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maximum. N.B.En raison de différences dans la production,
le nombre total des déclics ou de tours du ré-
glage peut varier selon les dispositifs de ré-
glage de la force d’amortissement. Le nom-
bre total de déclics ou de tours représente
toutefois la même plage de réglage. Afin d’obtenir un réglage précis, il est préférable
de vérifier le nombre de déclics ou de tours
de chaque dispositif et d’adapter les valeurs
données, si nécessaire.
Précontrainte du ressort
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précon-
trainte du ressort dans le sens (a) pour
augmenter la précontrainte de ressort et
donc durcir la suspension, et dans le
sens (b) afin de réduire la précontrainte
de ressort et d’assouplir la suspension.
U2MB7AF0.book Page 30 Thursday, January 29, 2015 3:44 PM

4-31
4
N.B.Effectuer ce réglage à l’aide d’une clé spé-
ciale, disponible chez les concessionnaires
Yamaha.
 Le réglage de la précontrainte de ressort se
détermine en effectuant la mesure A (voir il-
lustration). Plus la distance A est courte,
plus la précontrainte de ressort est élevée ;
plus la distance A est grande, plus la pré- contrainte de ressort est réduite. À chaque
tour complet de l’écrou de réglage, la dis-
tance A se modifie de 1.5 mm (0.06 in).

1. Contre-écrou
2. Écrou de réglage de la précontrainte de ressort
3. Clé spéciale
1
3
2
(a)
(b)
Réglage de la précontrainte de ressort :
Minimum (réglage souple) :Distance A = 386.0 mm (15.20 in)
Standard : Distance A = 378.0 mm (14.88 in)
Maximum (réglage dur) : Distance A = 372.0 mm (14.65 in)1. Distance A
1
