YAMAHA WOLVERINE 2017 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2017, Model line: WOLVERINE, Model: YAMAHA WOLVERINE 2017Pages: 200, PDF Size: 4.4 MB
Page 191 of 200
10-4
10
Roue arrière:Type de roue:Roue coulée (YXE70WPAH)
Roue emboutie (YXE70WPHH, YXE70WPXH)
Taille de jante: 12 x 7.5ATFrein avant:Type:Frein hydraulique à disque
Commande: Freinage réparti
Liquide de frein spécifié:
DOT 4Frein arrière:Type:Frein hydraulique à disque
Commande:
Freinage réparti
Liquide de frein spécifié: DOT 4Suspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue: 246 mm (9.7 in)Suspension arrière:Type:
Double bras triangulaire Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue: 269 mm (10.6 in)
Partie électrique:Système d’allumage:
TCI
Système de charge: Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
U1-H11L
Voltage, capacité: 12 V, 28.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35.0/35.0 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 2
Témoin du point mort: LED
Témoin de marche arrière: LED
Témoin d’alerte de la température du liquide de
refroidissement: LED
U2MB7BF0.book Page 4 Thursday, March 3, 2016 1:25 PM
Page 192 of 200
10-5
10
Témoin d’avertissement de panne du moteur:LED
Témoin du frein de stationnement: LED
Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel: LCD
Témoin de la gamme haute:
LED
Témoin de la gamme basse: LED
Témoin de blocage du différentiel: LED
Témoin d’alerte de direction assistée EPS:
LED
Témoin de port de casque/ceinture de sécurité: 14 V, 0.85 W × 2Fusibles:Fusible principal:
40.0 A
Fusible du système d’injection de carburant: 10.0 A
Fusible du système EPS: 40.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation: 10.0 A
Fusible d’allumage: 10.0 A
Fusible de la prise pour accessoires à courant continu:
10.0 A Fusible de sauvegarde:
10.0 A
Fusible du moteur du dispositif quatre roues motrices: 10.0 A
Fusible du moteur du ventilateur de radiateur:
25.0 A
FBU33221Europe uniquement
Les données indiquées correspondent à des
niveaux d’émission et ne sont pas nécessai-
rement des niveaux de travail sûrs. Même s’il
existe une corrélation entre les niveaux
d’émission et d’exposition, ces données ne
peuvent pas être utilis ées avec fiabilité pour
déterminer si d’autres précautions sont né-
cessaires. Les caractéristiques de l’espace
de travail, les autres sources sonores, etc.
(nombre de véhicules et autres processus ad-
jacents) et la période pendant laquelle un
conducteur est exposé au bruit sont des fac-
teurs influençant le niveau réel d’exposition
de la main-d’œuvre. Le niveau d’exposition
admissible peut également varier d’un pays à
U2MB7BF0.book Page 5 Thursday, March 3, 2016 1:25 PM
Page 193 of 200
10-6
10
l’autre. Ces informations permettront toute-
fois à l’utilisateur du véhicule de se faire une
meilleure idée du danger et des risques.U2MB7BF0.book Page 6 Thursday, March 3, 2016 1:25 PM
Page 194 of 200
11-1
11
FBU32770
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU33320Numéros d’identificationInscrire le numéro d’identification du véhi-
cule, ainsi que les informations figurant sur
l’étiquette de modèle dans les cases prévues
à cet effet, ceci afin de faciliter la commande
de pièces de rechange auprès d’un conces-
sionnaire Yamaha, ainsi que les démarches
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DE MODÈLE :

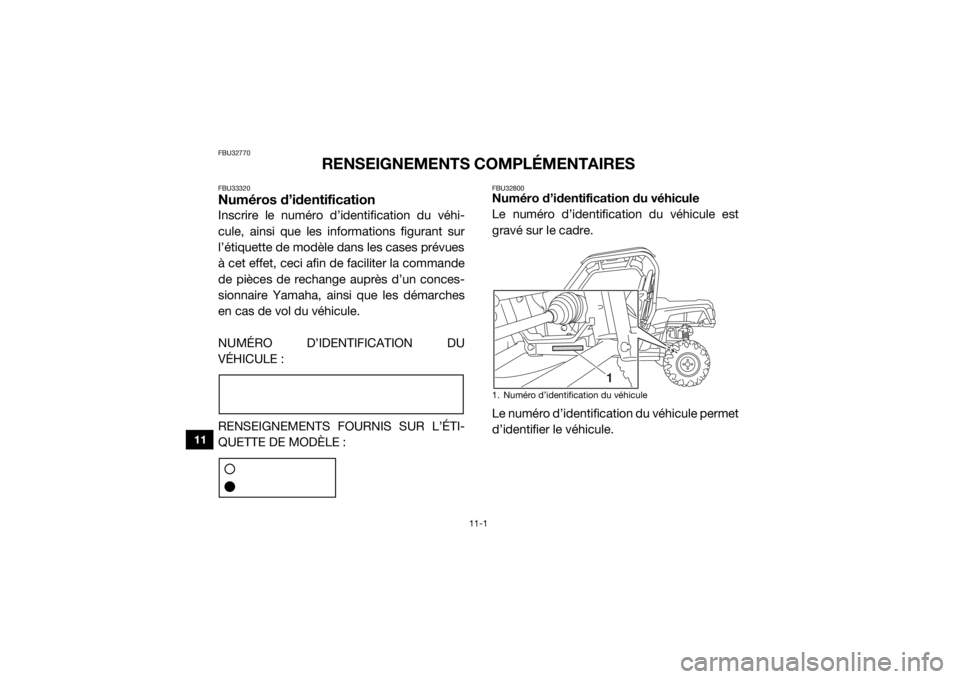

FBU32800Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
gravé sur le cadre.
Le numéro d’identification du véhicule permet
d’identifier le véhicule.1. Numéro d’identification du véhicule
1
U2MB7BF0.book Page 1 Thursday, March 3, 2016 1:25 PM
Page 195 of 200
11-2
11

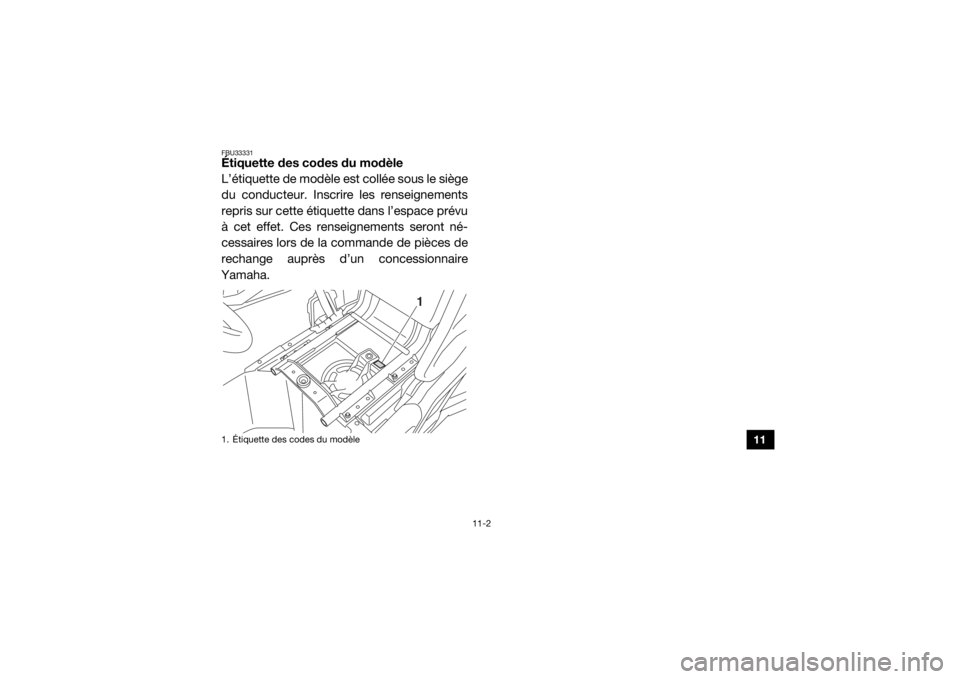

FBU33331Étiquette des codes du modèle
L’étiquette de modèle est collée sous le siège
du conducteur. Inscrire les renseignements
repris sur cette étiquette dans l’espace prévu
à cet effet. Ces renseignements seront né-
cessaires lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha.1. Étiquette des codes du modèle
1
U2MB7BF0.book Page 2 Thursday, March 3, 2016 1:25 PM
Page 196 of 200
12-1
12
INDEX
AAmpoule de feu arrière/stop, remplacement ............... 8-61
Ampoule de phare, remplacement ............................... 8-58BBatterie, entretiens périodiques ................................... 8-50
Benne ........................................................................... 4-22
Bloc de compteurs multifonctions ................................. 4-6
Boîte à gants ................................................................ 4-19
Boîtier de filtre à air/tube de vidange du conduit d’air, nettoyage .......................................................... 8-39
Bouchon de réservoir de carburant ............................. 4-15
Bouchon de vidange du carter de courroie
trapézoïdale ............................................................... 8-39
Bougie, contrôle ........................................................... 8-32
Bouton de commande de mode de conduite .............. 4-12
Bouton de commande de mode de conduite, fonctionnement ............................................................ 6-7CCâble, inspection et lubrification ................................. 8-46
Câbles de commande, Vérificati on avant utilisation ...... 5-8
Caches ......................................................................... 8-12
Capot ........................................................................... 8-11
Caractéristiques ........................................................... 10-1
Carburant, contrôle avant utilisation .............................. 5-3
Ceintures de sécurité ...................................................4-18
Ceintures de sécurité, contrôle avant utilisation ............ 5-7
Chargement ................................................................... 6-9
Colonne de direction, graissage .................................. 8-48
Combinés ressort-amortisseur arrière, réglage ........... 4-29 Combinés ressort-amortisseur avant, réglage ............. 4-24
Compartiments de rangement ..................................... 4-20
Consignes de sécurité ................................................... 2-1
Contacteur à clé ............................................................. 4-1
Contacteur d’avertisseur .............................................. 4-12
Contacteur d’éclairage ................................................. 4-11
Contacteur de feu stop, réglage .................................. 8-45
Couple conique arrière, contrôle
avant utilisation ......... 5-6
DDémarrage du moteur .................................................... 6-2
Dépannage ................................................................... 8-62
Dépose d’une roue ...................................................... 8-48
Différentiel, contrôle avant utilisation ............................. 5-6
Direction, contrôle avant utilisation ................................ 5-8
Douilles de barre stabilisatrice, co ntrôle ...................... 8-47EÉlément du filtre à air, nettoyage ................................. 8-34
Emplacement des étiquettes ......................................... 1-1
Entretiens, système antipollution ................................... 8-4
Étiquette des codes du modèle ................................... 11-2FFaisceau des phares, réglage ...................................... 8-61
Fixation et support de fixation d’attelage .................... 4-35
Fonctionnement du sélecteur de marche et
conduite en marche arrière .......................................... 6-3
Frein de stationnement ................................................ 8-45
Freins, contrôle avant utilisation .................................... 5-3
Freins, entretiens périodiques ...................................... 8-41
Fusible, remplacement ................................................. 8-56GGuide élémentaire d’utilisation sécuritaire ..................... 7-1
U2MB7BF0.book Page 1 Thursday, March 3, 2016 1:25 PM
Page 197 of 200
12-2
12
HHuile de couple conique arrière, entretiens périodiques ................................................................ 8-21
Huile de différentiel, entretiens périodiques ................ 8-24
Huile moteur, contrôle avant utilisation ......................... 5-5
Huile moteur et cartouche du filtre à huile, entretien périodique .................................................................. 8-15IIndicateur de la commande du mode de traction/du
système de blocage du différentiel ............................. 4-3
Instruments, contacteurs et feux, contrôle avant utilisation ..................................................................... 5-8JJeu de soupape ........................................................... 8-41LLevier de frein de stationnement ................................. 4-14
Liquide de frein, changement ...................................... 8-44
Liquide de refroidissement, contrôle avant utilisation ... 5-6
Liquide de refroidissement, entretiens périodiques .... 8-26MManuel du propriétaire et trousse de réparation ........... 8-2
Mise en marche à l’aide de câbles de démarrage ....... 8-54NNettoyage ...................................................................... 9-1
Niveau du liquide de frein, contrôle ............................. 8-42
Numéro d’identification du véhicule ............................ 11-1
Numéros d’identification .............................................. 11-1PPare-étincelles, nettoyage ........................................... 8-40
Pédale d’accélérateur .................................................. 4-13
Pédale d’accélérateur, contrôle avant utilisation ........... 5-7 Pédale de frein ............................................................. 4-13
Pédale de frein, contrôle .............................................. 8-44
Pédale de frein et pédale d’accélérateur, graissage ... 8-46
Pivot des articulations arrière supérieures et
inférieures, graissage ................................................ 8-47
Plaquettes de frein avant et arrière, contrôle .............. 8-42
Pneu, remplacement .................................................... 8-49
Pneus, contrôle avant utilisation ... ................................. 5-8
Poignée du passager, contrôle avant utilisation ............ 5-7
Porte-gobelets ............................................................. 4-21
Portières ...................................................................... 4-16
Position du siège du conducteur ................................. 4-17
Prise pour accessoire CC ............................................ 4-35
RRangement .................................................................... 9-2
Repose d’une roue ...................................................... 8-50
Rodage du moteur ......................................................... 6-1SSchémas de diagnostic de pannes ............................. 8-63
Sélecteur de marche .................................................... 4-15
Sièges .......................................................................... 4-16
Soufflets de demi-arbre de roue .................................. 8-32
Stationnement ............................................................... 6-9TTableau des entretiens et graissages ............................ 8-6
Témoin d’alerte de la température du liquide de refroidissement ............................................................ 4-4
Témoin d’alerte de panne moteur ................................. 4-4
Témoin d’alerte EPS ...................................................... 4-5
Témoin de la gamme basse .......................................... 4-2
Témoin de la gamme haute ........................................... 4-2
Témoin de marche arrière .............................................. 4-3
U2MB7BF0.book Page 2 Thursday, March 3, 2016 1:25 PM
Page 198 of 200
12-3
12
Témoin de point mort .....................................................4-3
Témoin de port de casque ............................................. 4-5
Témoin de port de ceinture de sécurité ......................... 4-5
Témoin du frein de stationnement ................................. 4-3
Témoins et témoins d’alerte ........................................... 4-2VVisserie, contrôle avant utilisation .................................. 5-8U2MB7BF0.book Page 3 Thursday, March 3, 2016 1:25 PM
Page 199 of 200
U2MB7BF0.book Page 4 Thursday, March 3, 2016 1:25 PM
Page 200 of 200
Notice originaleIMPRIMÉ AUX U.S.A.2016.03-0.3× 1 CR
