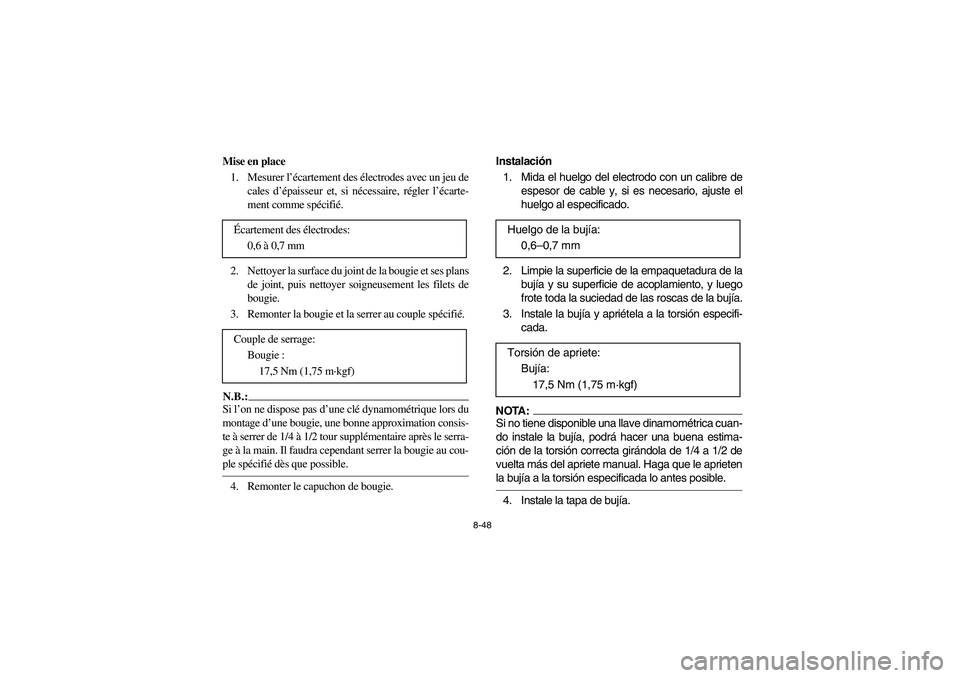

8-48
Mise en place
1. Mesurer l’écartement des électrodes avec un jeu de
cales d’épaisseur et, si nécessaire, régler l’écarte-
ment comme spécifié.
2. Nettoyer la surface du joint de la bougie et ses plans
de joint, puis nettoyer soigneusement les filets de
bougie.
3. Remonter la bougie et la serrer au couple spécifié.N.B.:_ Si l’on ne dispose pas d’une clé dynamométrique lors du
montage d’une bougie, une bonne approximation consis-
te à serrer de 1/4 à 1/2 tour supplémentaire après le serra-
ge à la main. Il faudra cependant serrer la bougie au cou-
ple spécifié dès que possible. _4. Remonter le capuchon de bougie. Écartement des électrodes:
0,6 à 0,7 mm
Couple de serrage:
Bougie :
17,5 Nm (1,75 m·kgf)
Instalación
1. Mida el huelgo del electrodo con un calibre de
espesor de cable y, si es necesario, ajuste el
huelgo al especificado.
2. Limpie la superficie de la empaquetadura de la
bujía y su superficie de acoplamiento, y luego
frote toda la suciedad de las roscas de la bujía.
3. Instale la bujía y apriétela a la torsión especifi-
cada.NOTA:_ Si no tiene disponible una llave dinamométrica cuan-
do instale la bujía, podrá hacer una buena estima-
ción de la torsión correcta girándola de 1/4 a 1/2 de
vuelta más del apriete manual. Haga que le aprieten
la bujía a la torsión especificada lo antes posible. _4. Instale la tapa de bujía. Huelgo de la bujía:
0,6–0,7 mm
Torsión de apriete:
Bujía:
17,5 Nm (1,75 m·kgf)
U5UH60.book Page 48 Wednesday, October 8, 2003 9:05 AM

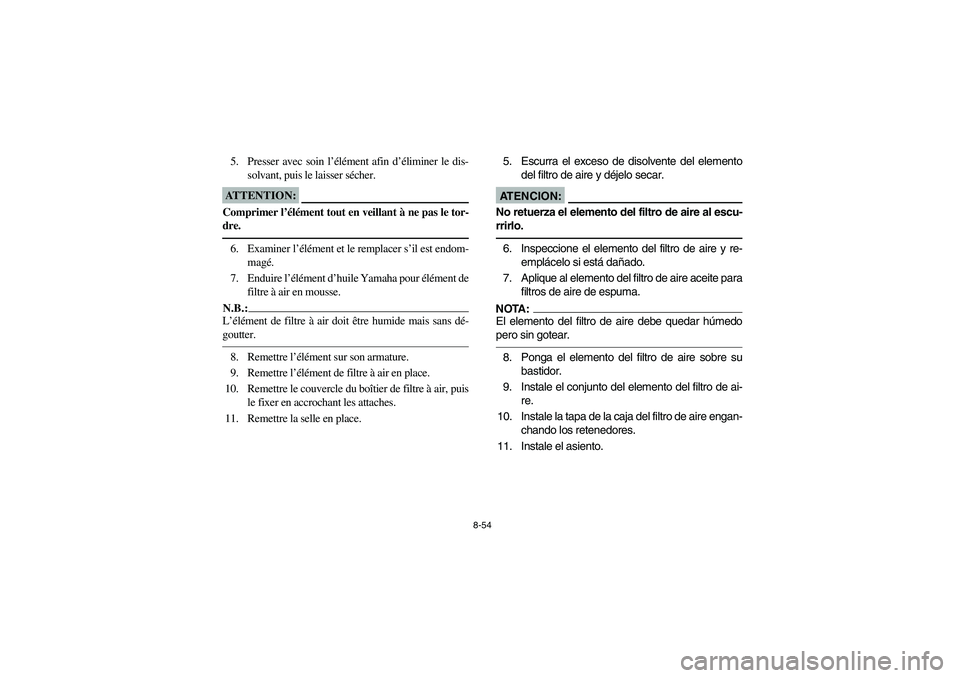

8-54
5. Presser avec soin l’élément afin d’éliminer le dis-
solvant, puis le laisser sécher.ATTENTION:_ Comprimer l’élément tout en veillant à ne pas le tor-
dre. _6. Examiner l’élément et le remplacer s’il est endom-
magé.
7. Enduire l’élément d’huile Yamaha pour élément de
filtre à air en mousse.N.B.:_ L’élément de filtre à air doit être humide mais sans dé-
goutter. _8. Remettre l’élément sur son armature.
9. Remettre l’élément de filtre à air en place.
10. Remettre le couvercle du boîtier de filtre à air, puis
le fixer en accrochant les attaches.
11. Remettre la selle en place.5. Escurra el exceso de disolvente del elemento
del filtro de aire y déjelo secar.
AT E N C I O N :_ No retuerza el elemento del filtro de aire al escu-
rrirlo. _6. Inspeccione el elemento del filtro de aire y re-
emplácelo si está dañado.
7. Aplique al elemento del filtro de aire aceite para
filtros de aire de espuma.NOTA:_ El elemento del filtro de aire debe quedar húmedo
pero sin gotear. _8. Ponga el elemento del filtro de aire sobre su
bastidor.
9. Instale el conjunto del elemento del filtro de ai-
re.
10. Instale la tapa de la caja del filtro de aire engan-
chando los retenedores.
11. Instale el asiento.
U5UH60.book Page 54 Wednesday, October 8, 2003 9:05 AM

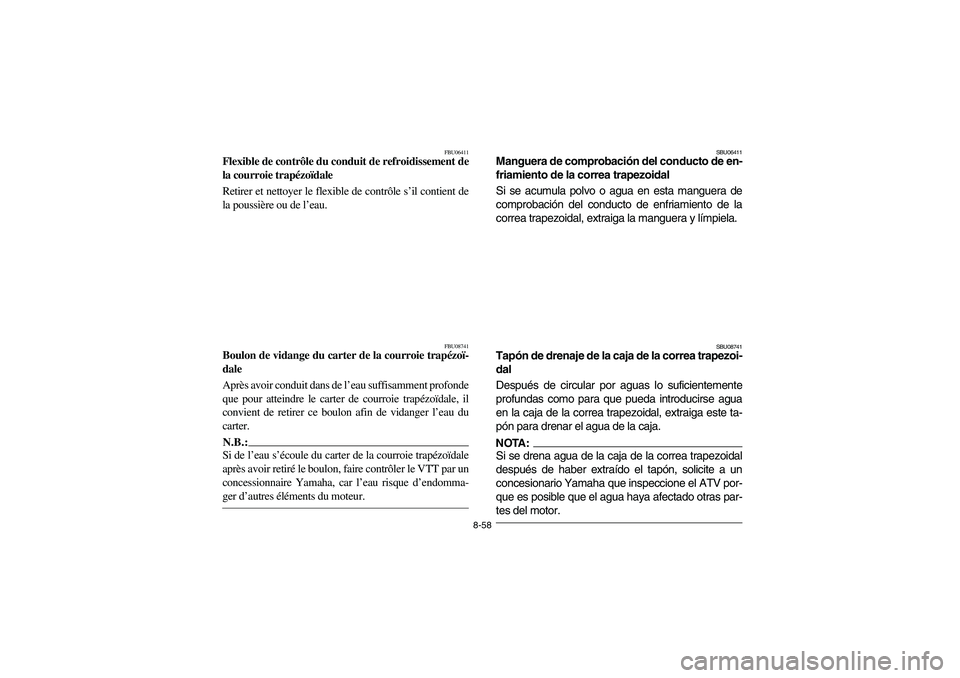

8-58
FBU06411
Flexible de contrôle du conduit de refroidissement de
la courroie trapézoïdale
Retirer et nettoyer le flexible de contrôle s’il contient de
la poussière ou de l’eau.
FBU08741
Boulon de vidange du carter de la courroie trapézoï-
dale
Après avoir conduit dans de l’eau suffisamment profonde
que pour atteindre le carter de courroie trapézoïdale, il
convient de retirer ce boulon afin de vidanger l’eau du
carter.N.B.:_ Si de l’eau s’écoule du carter de la courroie trapézoïdale
après avoir retiré le boulon, faire contrôler le VTT par un
concessionnaire Yamaha, car l’eau risque d’endomma-
ger d’autres éléments du moteur. _
SBU06411
Manguera de comprobación del conducto de en-
friamiento de la correa trapezoidal
Si se acumula polvo o agua en esta manguera de
comprobación del conducto de enfriamiento de la
correa trapezoidal, extraiga la manguera y límpiela.
SBU08741
Tapón de drenaje de la caja de la correa trapezoi-
dal
Después de circular por aguas lo suficientemente
profundas como para que pueda introducirse agua
en la caja de la correa trapezoidal, extraiga este ta-
pón para drenar el agua de la caja.NOTA:_ Si se drena agua de la caja de la correa trapezoidal
después de haber extraído el tapón, solicite a un
concesionario Yamaha que inspeccione el ATV por-
que es posible que el agua haya afectado otras par-
tes del motor. _
U5UH60.book Page 58 Wednesday, October 8, 2003 9:05 AM

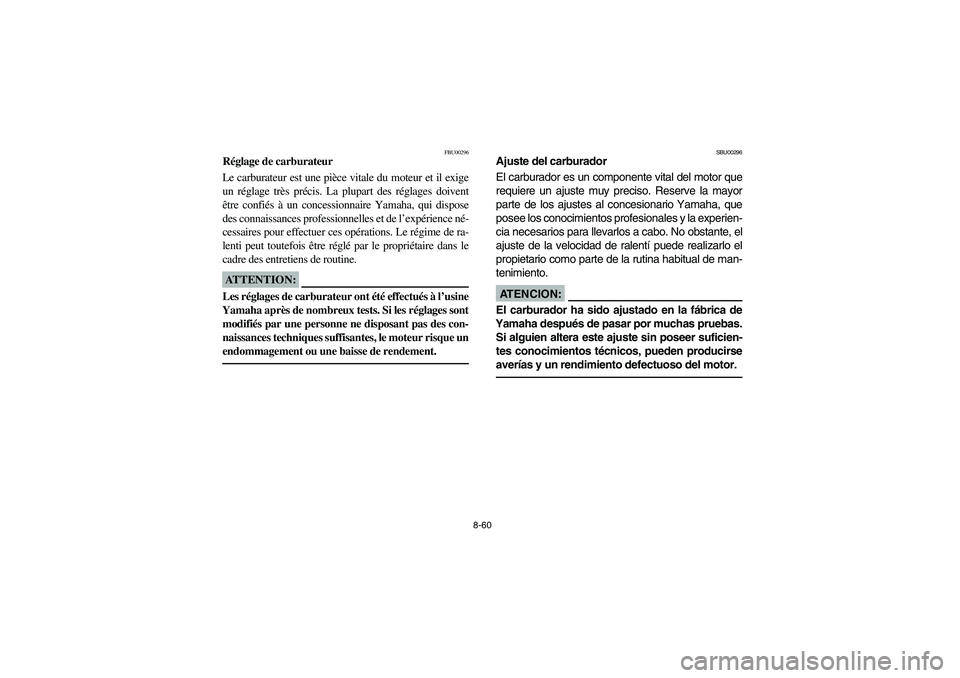

8-60
FBU00296
Réglage de carburateur
Le carburateur est une pièce vitale du moteur et il exige
un réglage très précis. La plupart des réglages doivent
être confiés à un concessionnaire Yamaha, qui dispose
des connaissances professionnelles et de l’expérience né-
cessaires pour effectuer ces opérations. Le régime de ra-
lenti peut toutefois être réglé par le propriétaire dans le
cadre des entretiens de routine.ATTENTION:_ Les réglages de carburateur ont été effectués à l’usine
Yamaha après de nombreux tests. Si les réglages sont
modifiés par une personne ne disposant pas des con-
naissances techniques suffisantes, le moteur risque un
endommagement ou une baisse de rendement. _
SBU00296
Ajuste del carburador
El carburador es un componente vital del motor que
requiere un ajuste muy preciso. Reserve la mayor
parte de los ajustes al concesionario Yamaha, que
posee los conocimientos profesionales y la experien-
cia necesarios para llevarlos a cabo. No obstante, el
ajuste de la velocidad de ralentí puede realizarlo el
propietario como parte de la rutina habitual de man-
tenimiento.AT E N C I O N :_ El carburador ha sido ajustado en la fábrica de
Yamaha después de pasar por muchas pruebas.
Si alguien altera este ajuste sin poseer suficien-
tes conocimientos técnicos, pueden producirse
averías y un rendimiento defectuoso del motor. _
U5UH60.book Page 60 Wednesday, October 8, 2003 9:05 AM

8-61 1. Throttle stop screw
1. Vis d’arrêt de l’accélérateur
1. Tornillo de tope del acelerador
EBU13020
Idle speed adjustmentNOTE:_ A diagnostic tachometer must be used for this pro-
cedure. _1. Start the engine and warm it up for a few min-
utes at approximately 1,000 to 2,000 r/min.
Occasionally rev the engine to 4,000 to
5,000 r/min. The engine is warm when it
quickly responds to the throttle.
2. Connect the tachometer to the spark plug
lead, and then set the idle to the specified
idling speed by adjusting the throttle stop
screw. Turn the screw in direction
a to in-
crease the engine speed, and in direction
b
to decrease the engine speed.
Specified idle speed:
1,450–1,550 r/min
U5UH60.book Page 61 Wednesday, October 8, 2003 9:05 AM

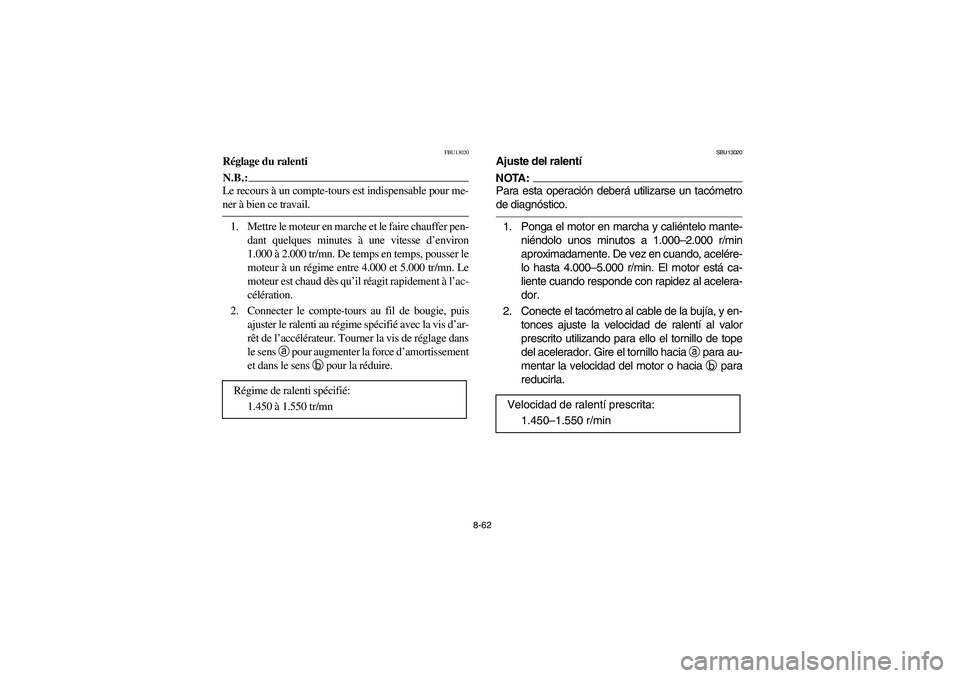

8-62
FBU13020
Réglage du ralentiN.B.:_ Le recours à un compte-tours est indispensable pour me-
ner à bien ce travail. _1. Mettre le moteur en marche et le faire chauffer pen-
dant quelques minutes à une vitesse d’environ
1.000 à 2.000 tr/mn. De temps en temps, pousser le
moteur à un régime entre 4.000 et 5.000 tr/mn. Le
moteur est chaud dès qu’il réagit rapidement à l’ac-
célération.
2. Connecter le compte-tours au fil de bougie, puis
ajuster le ralenti au régime spécifié avec la vis d’ar-
rêt de l’accélérateur. Tourner la vis de réglage dans
le sens a
pour augmenter la force d’amortissement
et dans le sens b
pour la réduire.
Régime de ralenti spécifié:
1.450 à 1.550 tr/mn
SBU13020
Ajuste del ralentíNOTA:_ Para esta operación deberá utilizarse un tacómetro
de diagnóstico. _1. Ponga el motor en marcha y caliéntelo mante-
niéndolo unos minutos a 1.000–2.000 r/min
aproximadamente. De vez en cuando, acelére-
lo hasta 4.000–5.000 r/min. El motor está ca-
liente cuando responde con rapidez al acelera-
dor.
2. Conecte el tacómetro al cable de la bujía, y en-
tonces ajuste la velocidad de ralentí al valor
prescrito utilizando para ello el tornillo de tope
del acelerador. Gire el tornillo hacia
a para au-
mentar la velocidad del motor o hacia
b para
reducirla.
Velocidad de ralentí prescrita:
1.450–1.550 r/min
U5UH60.book Page 62 Wednesday, October 8, 2003 9:05 AM

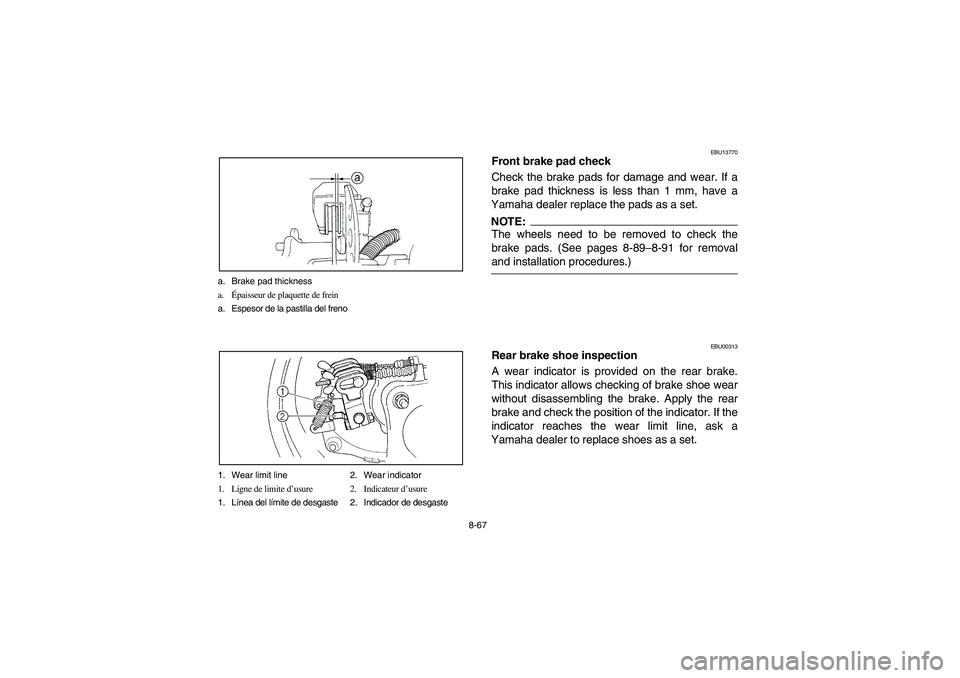

8-67 a. Brake pad thickness
a.Épaisseur de plaquette de frein
a. Espesor de la pastilla del freno
1. Wear limit line 2. Wear indicator
1. Ligne de limite d’usure 2. Indicateur d’usure
1. Línea del límite de desgaste 2. Indicador de desgaste
EBU13770
Front brake pad check
Check the brake pads for damage and wear. If a
brake pad thickness is less than 1 mm, have a
Yamaha dealer replace the pads as a set.NOTE:_ The wheels need to be removed to check the
brake pads. (See pages 8-89–8-91 for removal
and installation procedures.) _
EBU00313
Rear brake shoe inspection
A wear indicator is provided on the rear brake.
This indicator allows checking of brake shoe wear
without disassembling the brake. Apply the rear
brake and check the position of the indicator. If the
indicator reaches the wear limit line, ask a
Yamaha dealer to replace shoes as a set.
U5UH60.book Page 67 Wednesday, October 8, 2003 9:05 AM

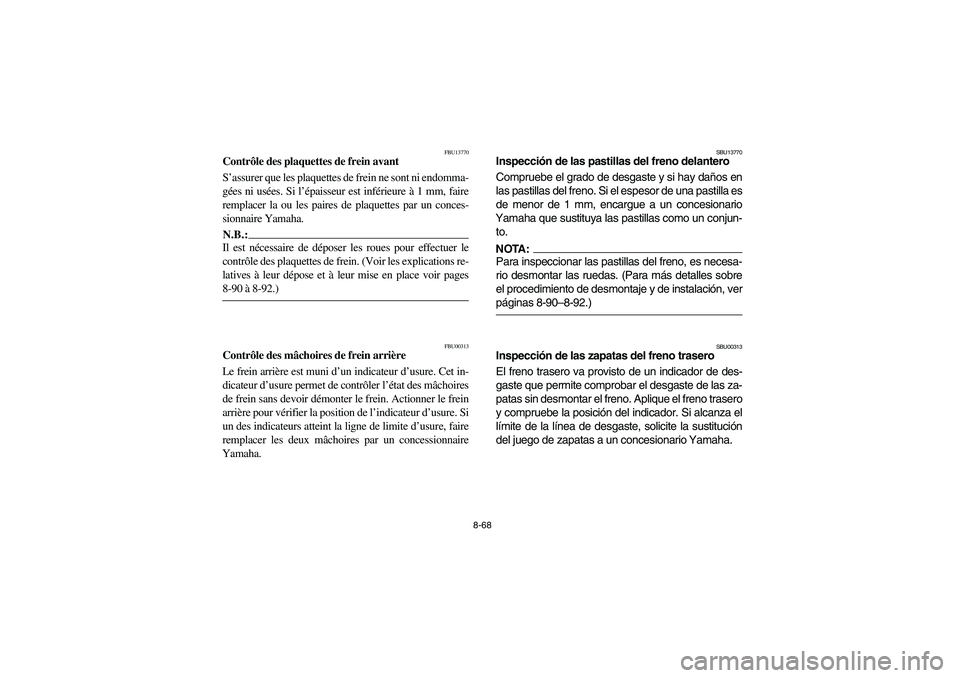

8-68
FBU13770
Contrôle des plaquettes de frein avant
S’assurer que les plaquettes de frein ne sont ni endomma-
gées ni usées. Si l’épaisseur est inférieure à 1 mm, faire
remplacer la ou les paires de plaquettes par un conces-
sionnaire Yamaha.N.B.:_ Il est nécessaire de déposer les roues pour effectuer le
contrôle des plaquettes de frein. (Voir les explications re-
latives à leur dépose et à leur mise en place voir pages
8-90 à 8-92.) _
FBU00313
Contrôle des mâchoires de frein arrière
Le frein arrière est muni d’un indicateur d’usure. Cet in-
dicateur d’usure permet de contrôler l’état des mâchoires
de frein sans devoir démonter le frein. Actionner le frein
arrière pour vérifier la position de l’indicateur d’usure. Si
un des indicateurs atteint la ligne de limite d’usure, faire
remplacer les deux mâchoires par un concessionnaire
Yamaha.
SBU13770
Inspección de las pastillas del freno delantero
Compruebe el grado de desgaste y si hay daños en
las pastillas del freno. Si el espesor de una pastilla es
de menor de 1 mm, encargue a un concesionario
Yamaha que sustituya las pastillas como un conjun-
to.NOTA:_ Para inspeccionar las pastillas del freno, es necesa-
rio desmontar las ruedas. (Para más detalles sobre
el procedimiento de desmontaje y de instalación, ver
páginas 8-90–8-92.) _
SBU00313
Inspección de las zapatas del freno trasero
El freno trasero va provisto de un indicador de des-
gaste que permite comprobar el desgaste de las za-
patas sin desmontar el freno. Aplique el freno trasero
y compruebe la posición del indicador. Si alcanza el
límite de la línea de desgaste, solicite la sustitución
del juego de zapatas a un concesionario Yamaha.
U5UH60.book Page 68 Wednesday, October 8, 2003 9:05 AM

8-76
FBU01188
Jeu au levier de frein avant
Le jeu à l’extrémité du levier de frein avant doit être de
zéro mm. Si ce n’est pas le cas, faire contrôler le circuit
de freinage par un concessionnaire Yamaha.
AVERTISSEMENT
_ Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident.
Après l’entretien:

S’assurer que les freins fonctionnent en douceur
et que le jeu est correct.


S’assurer que les freins ne frottent pas.


S’assurer que les freins ne sont pas spongieux.
Veiller à purger tout l’air du circuit de freinage.
Le remplacement des composants de frein doit être
effectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
_
SBU01188
Ajuste del juego libre de la palanca de los frenos
delanteros
La palanca de los frenos delanteros debe tener un
juego libre de cero mm en el extremo de la palanca.
Si no es así, solicite a un concesionario Yamaha que
compruebe el sistema de los frenos.
ADVERTENCIA
_ Si se circula con los frenos más ajustados o en
los que el servicio es deficiente, puede perderse
la capacidad de frenado, lo cual puede ocasionar
un accidente.
Después del servicio:

Asegúrese de que los frenos funcionan con
suavidad y que el juego libre sea correcto.


Asegúrese de que los frenos no arrastren.


Asegúrese de que los frenos no den una
sensación esponjosa. Debe sangrarse todo
el aire del sistema de frenos.
El reemplazo de los componentes de los frenos
requiere conocimientos profesionales. Estos
procedimientos deberá realizarlos un concesio-
nario Yamaha.
_
U5UH60.book Page 76 Wednesday, October 8, 2003 9:05 AM

8-82

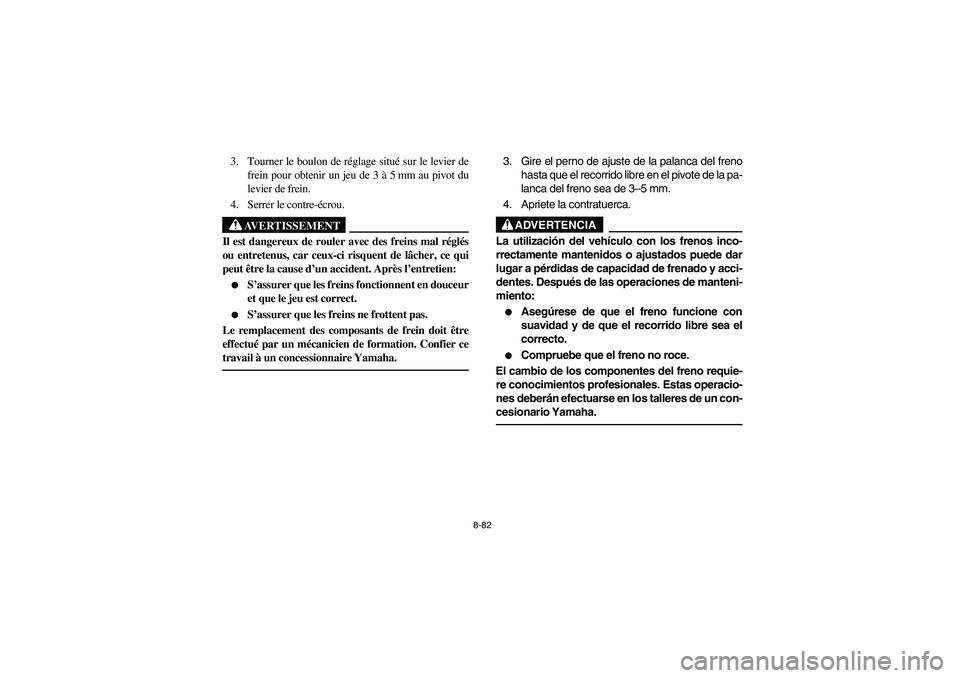

3. Tourner le boulon de réglage situé sur le levier de
frein pour obtenir un jeu de 3 à 5 mm au pivot du
levier de frein.
4. Serrer le contre-écrou.
AVERTISSEMENT
_ Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident. Après l’entretien:

S’assurer que les freins fonctionnent en douceur
et que le jeu est correct.


S’assurer que les freins ne frottent pas.
Le remplacement des composants de frein doit être
effectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
_
3. Gire el perno de ajuste de la palanca del freno
hasta que el recorrido libre en el pivote de la pa-
lanca del freno sea de 3–5 mm.
4. Apriete la contratuerca.
ADVERTENCIA
_ La utilización del vehículo con los frenos inco-
rrectamente mantenidos o ajustados puede dar
lugar a pérdidas de capacidad de frenado y acci-
dentes. Después de las operaciones de manteni-
miento:

Asegúrese de que el freno funcione con
suavidad y de que el recorrido libre sea el
correcto.


Compruebe que el freno no roce.
El cambio de los componentes del freno requie-
re conocimientos profesionales. Estas operacio-
nes deberán efectuarse en los talleres de un con-
cesionario Yamaha.
_
U5UH60.book Page 82 Wednesday, October 8, 2003 9:05 AM
