Page 217 of 396

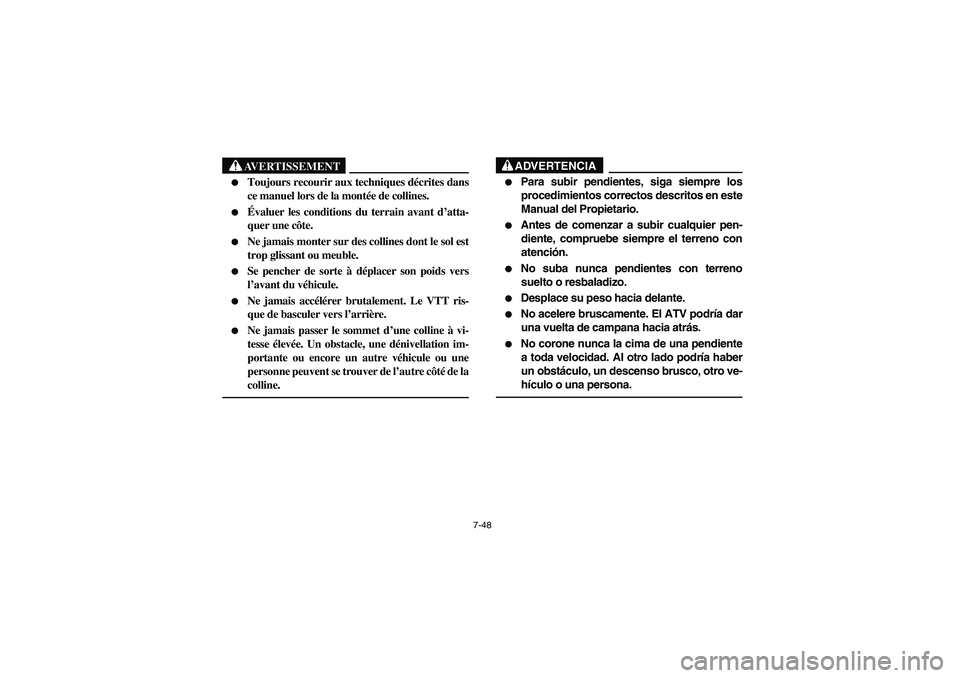

7-48
AVERTISSEMENT
_
Toujours recourir aux techniques décrites dans
ce manuel lors de la montée de collines.
Évaluer les conditions du terrain avant d’atta-
quer une côte.
Ne jamais monter sur des collines dont le sol est
trop glissant ou meuble.
Se pencher de sorte à déplacer son poids vers
l’avant du véhicule.
Ne jamais accélérer brutalement. Le VTT ris-
que de basculer vers l’arrière.
Ne jamais passer le sommet d’une colline à vi-
tesse élevée. Un obstacle, une dénivellation im-
portante ou encore un autre véhicule ou une
personne peuvent se trouver de l’autre côté de la
colline.
_
ADVERTENCIA
_
Para subir pendientes, siga siempre los
procedimientos correctos descritos en este
Manual del Propietario.
Antes de comenzar a subir cualquier pen-
diente, compruebe siempre el terreno con
atención.
No suba nunca pendientes con terreno
suelto o resbaladizo.
Desplace su peso hacia delante.
No acelere bruscamente. El ATV podría dar
una vuelta de campana hacia atrás.
No corone nunca la cima de una pendiente
a toda velocidad. Al otro lado podría haber
un obstáculo, un descenso brusco, otro ve-
hículo o una persona.
_
U5UH60.book Page 48 Wednesday, October 8, 2003 9:05 AM
Page 219 of 396

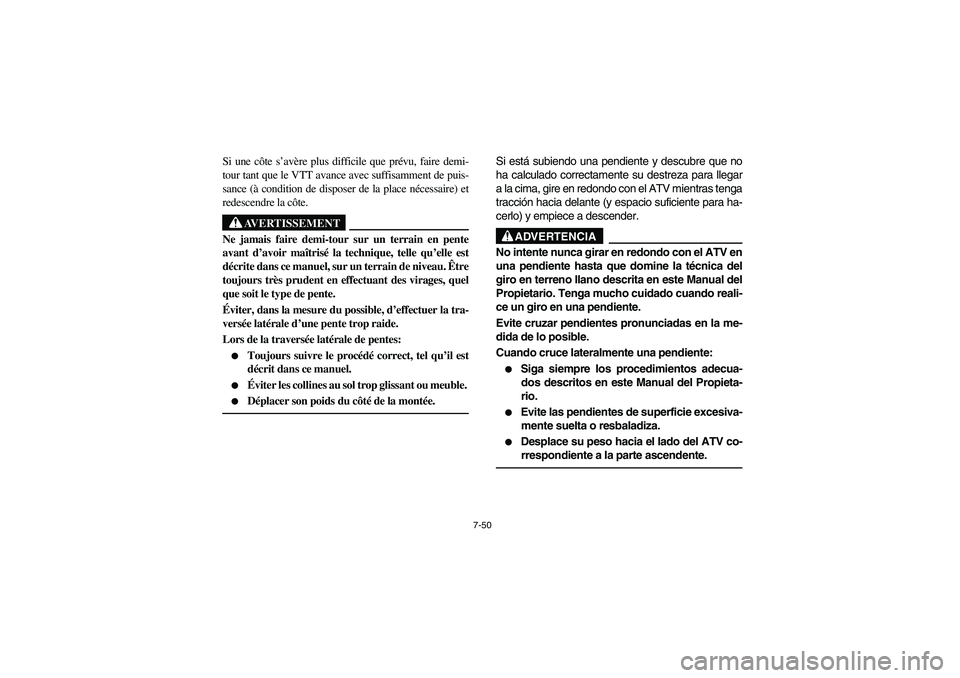

7-50
Si une côte s’avère plus difficile que prévu, faire demi-
tour tant que le VTT avance avec suffisamment de puis-
sance (à condition de disposer de la place nécessaire) et
redescendre la côte.
AVERTISSEMENT
_ Ne jamais faire demi-tour sur un terrain en pente
avant d’avoir maîtrisé la technique, telle qu’elle est
décrite dans ce manuel, sur un terrain de niveau. Être
toujours très prudent en effectuant des virages, quel
que soit le type de pente.
Éviter, dans la mesure du possible, d’effectuer la tra-
versée latérale d’une pente trop raide.
Lors de la traversée latérale de pentes:
Toujours suivre le procédé correct, tel qu’il est
décrit dans ce manuel.
Éviter les collines au sol trop glissant ou meuble.
Déplacer son poids du côté de la montée.
_
Si está subiendo una pendiente y descubre que no
ha calculado correctamente su destreza para llegar
a la cima, gire en redondo con el ATV mientras tenga
tracción hacia delante (y espacio suficiente para ha-
cerlo) y empiece a descender.
ADVERTENCIA
_ No intente nunca girar en redondo con el ATV en
una pendiente hasta que domine la técnica del
giro en terreno llano descrita en este Manual del
Propietario. Tenga mucho cuidado cuando reali-
ce un giro en una pendiente.
Evite cruzar pendientes pronunciadas en la me-
dida de lo posible.
Cuando cruce lateralmente una pendiente:
Siga siempre los procedimientos adecua-
dos descritos en este Manual del Propieta-
rio.
Evite las pendientes de superficie excesiva-
mente suelta o resbaladiza.
Desplace su peso hacia el lado del ATV co-
rrespondiente a la parte ascendente.
_
U5UH60.book Page 50 Wednesday, October 8, 2003 9:05 AM
Page 225 of 396

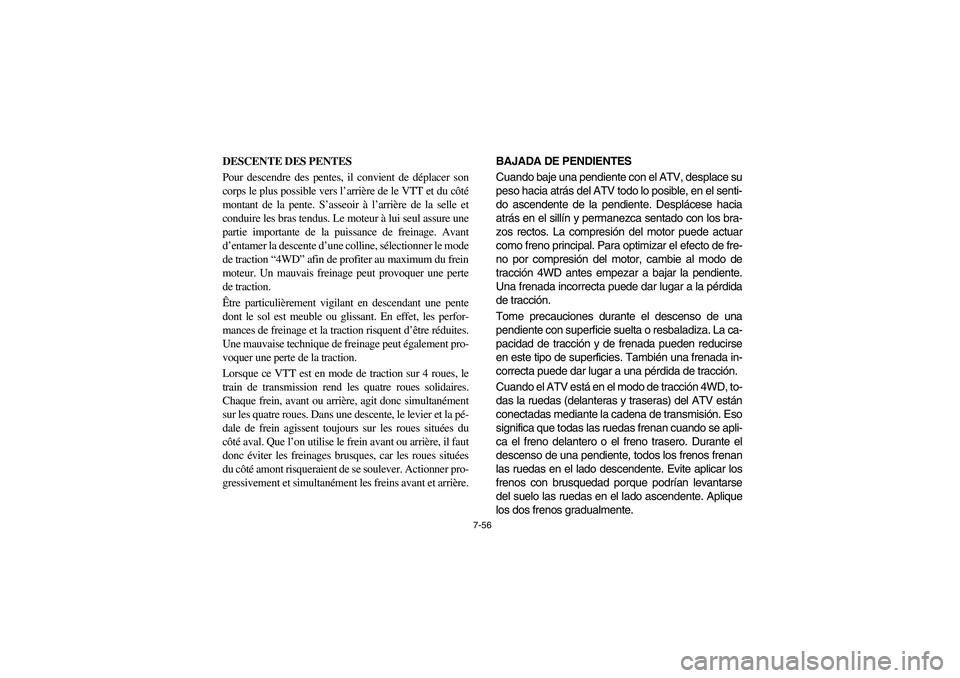

7-56
DESCENTE DES PENTES
Pour descendre des pentes, il convient de déplacer son
corps le plus possible vers l’arrière de le VTT et du côté
montant de la pente. S’asseoir à l’arrière de la selle et
conduire les bras tendus. Le moteur à lui seul assure une
partie importante de la puissance de freinage. Avant
d’entamer la descente d’une colline, sélectionner le mode
de traction “4WD” afin de profiter au maximum du frein
moteur. Un mauvais freinage peut provoquer une perte
de traction.
Être particulièrement vigilant en descendant une pente
dont le sol est meuble ou glissant. En effet, les perfor-
mances de freinage et la traction risquent d’être réduites.
Une mauvaise technique de freinage peut également pro-
voquer une perte de la traction.
Lorsque ce VTT est en mode de traction sur 4 roues, le
train de transmission rend les quatre roues solidaires.
Chaque frein, avant ou arrière, agit donc simultanément
sur les quatre roues. Dans une descente, le levier et la pé-
dale de frein agissent toujours sur les roues situées du
côté aval. Que l’on utilise le frein avant ou arrière, il faut
donc éviter les freinages brusques, car les roues situées
du côté amont risqueraient de se soulever. Actionner pro-
gressivement et simultanément les freins avant et arrière.BAJADA DE PENDIENTES
Cuando baje una pendiente con el ATV, desplace su
peso hacia atrás del ATV todo lo posible, en el senti-
do ascendente de la pendiente. Desplácese hacia
atrás en el sillín y permanezca sentado con los bra-
zos rectos. La compresión del motor puede actuar
como freno principal. Para optimizar el efecto de fre-
no por compresión del motor, cambie al modo de
tracción 4WD antes empezar a bajar la pendiente.
Una frenada incorrecta puede dar lugar a la pérdida
de tracción.
Tome precauciones durante el descenso de una
pendiente con superficie suelta o resbaladiza. La ca-
pacidad de tracción y de frenada pueden reducirse
en este tipo de superficies. También una frenada in-
correcta puede dar lugar a una pérdida de tracción.
Cuando el ATV está en el modo de tracción 4WD, to-
das la ruedas (delanteras y traseras) del ATV están
conectadas mediante la cadena de transmisión. Eso
significa que todas las ruedas frenan cuando se apli-
ca el freno delantero o el freno trasero. Durante el
descenso de una pendiente, todos los frenos frenan
las ruedas en el lado descendente. Evite aplicar los
frenos con brusquedad porque podrían levantarse
del suelo las ruedas en el lado ascendente. Aplique
los dos frenos gradualmente.U5UH60.book Page 56 Wednesday, October 8, 2003 9:05 AM
Page 227 of 396

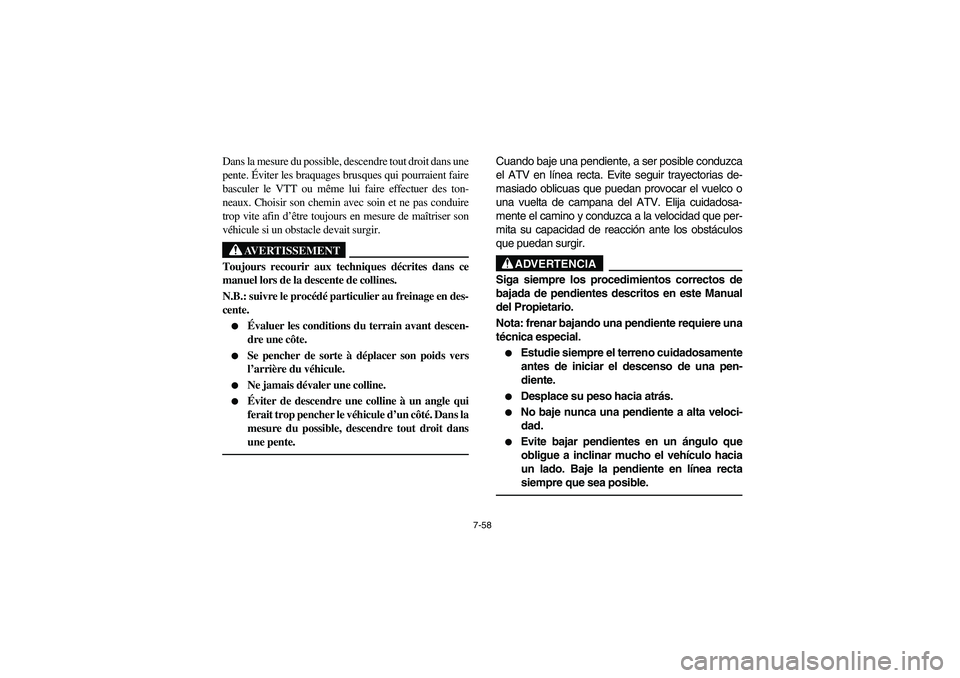

7-58
Dans la mesure du possible, descendre tout droit dans une
pente. Éviter les braquages brusques qui pourraient faire
basculer le VTT ou même lui faire effectuer des ton-
neaux. Choisir son chemin avec soin et ne pas conduire
trop vite afin d’être toujours en mesure de maîtriser son
véhicule si un obstacle devait surgir.
AVERTISSEMENT
_ Toujours recourir aux techniques décrites dans ce
manuel lors de la descente de collines.
N.B.: suivre le procédé particulier au freinage en des-
cente.
Évaluer les conditions du terrain avant descen-
dre une côte.
Se pencher de sorte à déplacer son poids vers
l’arrière du véhicule.
Ne jamais dévaler une colline.
Éviter de descendre une colline à un angle qui
ferait trop pencher le véhicule d’un côté. Dans la
mesure du possible, descendre tout droit dans
une pente.
_
Cuando baje una pendiente, a ser posible conduzca
el ATV en línea recta. Evite seguir trayectorias de-
masiado oblicuas que puedan provocar el vuelco o
una vuelta de campana del ATV. Elija cuidadosa-
mente el camino y conduzca a la velocidad que per-
mita su capacidad de reacción ante los obstáculos
que puedan surgir.
ADVERTENCIA
_ Siga siempre los procedimientos correctos de
bajada de pendientes descritos en este Manual
del Propietario.
Nota: frenar bajando una pendiente requiere una
técnica especial.
Estudie siempre el terreno cuidadosamente
antes de iniciar el descenso de una pen-
diente.
Desplace su peso hacia atrás.
No baje nunca una pendiente a alta veloci-
dad.
Evite bajar pendientes en un ángulo que
obligue a inclinar mucho el vehículo hacia
un lado. Baje la pendiente en línea recta
siempre que sea posible.
_
U5UH60.book Page 58 Wednesday, October 8, 2003 9:05 AM
Page 231 of 396

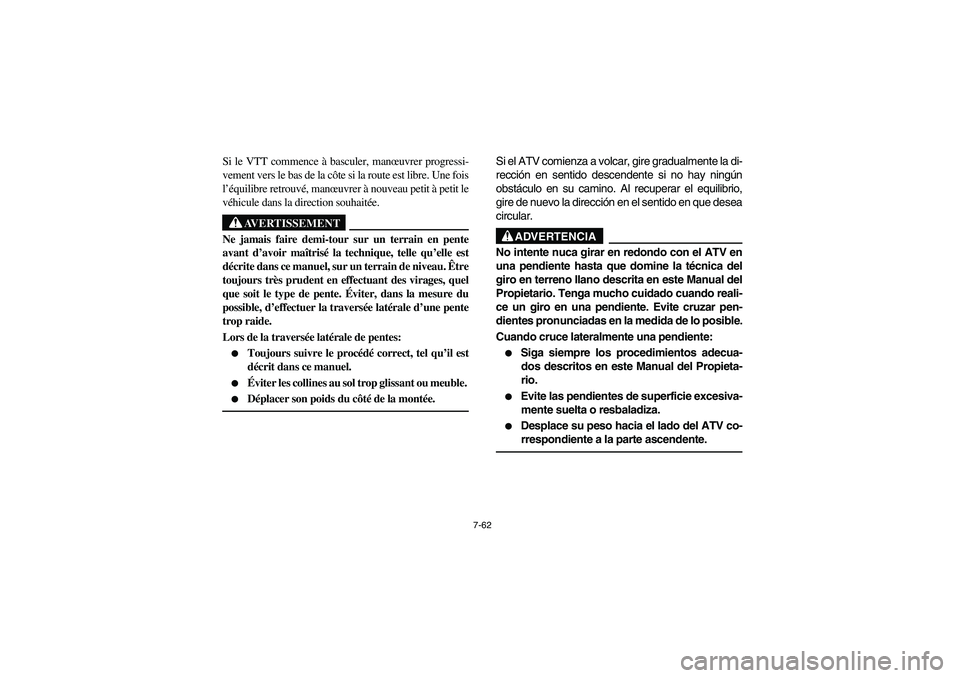

7-62
Si le VTT commence à basculer, manœuvrer progressi-
vement vers le bas de la côte si la route est libre. Une fois
l’équilibre retrouvé, manœuvrer à nouveau petit à petit le
véhicule dans la direction souhaitée.
AVERTISSEMENT
_ Ne jamais faire demi-tour sur un terrain en pente
avant d’avoir maîtrisé la technique, telle qu’elle est
décrite dans ce manuel, sur un terrain de niveau. Être
toujours très prudent en effectuant des virages, quel
que soit le type de pente. Éviter, dans la mesure du
possible, d’effectuer la traversée latérale d’une pente
trop raide.
Lors de la traversée latérale de pentes:
Toujours suivre le procédé correct, tel qu’il est
décrit dans ce manuel.
Éviter les collines au sol trop glissant ou meuble.
Déplacer son poids du côté de la montée.
_
Si el ATV comienza a volcar, gire gradualmente la di-
rección en sentido descendente si no hay ningún
obstáculo en su camino. Al recuperar el equilibrio,
gire de nuevo la dirección en el sentido en que desea
circular.
ADVERTENCIA
_ No intente nuca girar en redondo con el ATV en
una pendiente hasta que domine la técnica del
giro en terreno llano descrita en este Manual del
Propietario. Tenga mucho cuidado cuando reali-
ce un giro en una pendiente. Evite cruzar pen-
dientes pronunciadas en la medida de lo posible.
Cuando cruce lateralmente una pendiente:
Siga siempre los procedimientos adecua-
dos descritos en este Manual del Propieta-
rio.
Evite las pendientes de superficie excesiva-
mente suelta o resbaladiza.
Desplace su peso hacia el lado del ATV co-
rrespondiente a la parte ascendente.
_
U5UH60.book Page 62 Wednesday, October 8, 2003 9:05 AM
Page 233 of 396

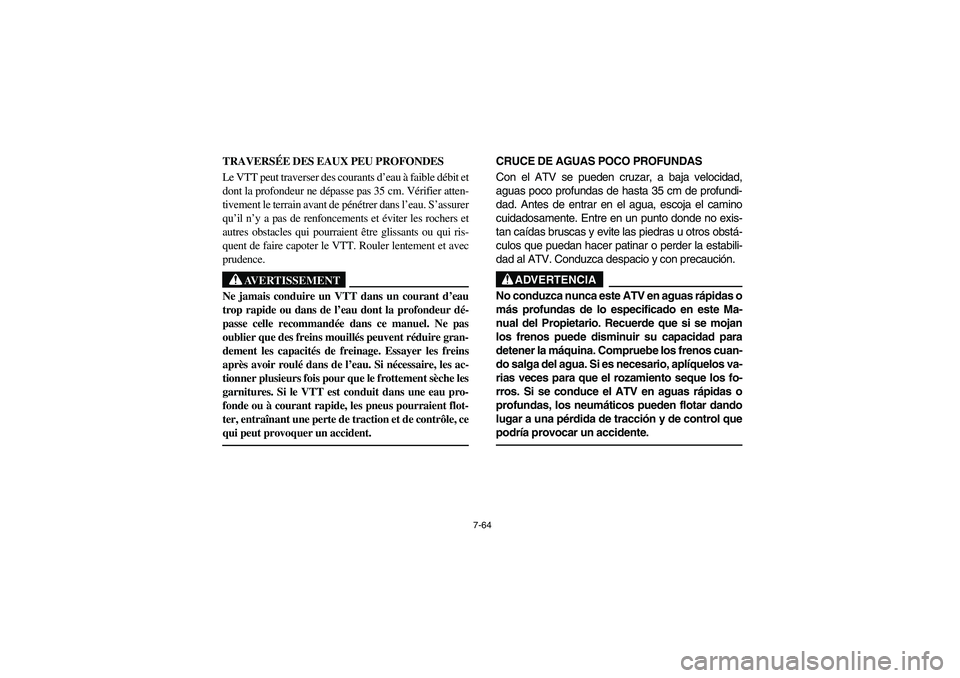

7-64
TRAVERSÉE DES EAUX PEU PROFONDES
Le VTT peut traverser des courants d’eau à faible débit et
dont la profondeur ne dépasse pas 35 cm. Vérifier atten-
tivement le terrain avant de pénétrer dans l’eau. S’assurer
qu’il n’y a pas de renfoncements et éviter les rochers et
autres obstacles qui pourraient être glissants ou qui ris-
quent de faire capoter le VTT. Rouler lentement et avec
prudence.
AVERTISSEMENT
_ Ne jamais conduire un VTT dans un courant d’eau
trop rapide ou dans de l’eau dont la profondeur dé-
passe celle recommandée dans ce manuel. Ne pas
oublier que des freins mouillés peuvent réduire gran-
dement les capacités de freinage. Essayer les freins
après avoir roulé dans de l’eau. Si nécessaire, les ac-
tionner plusieurs fois pour que le frottement sèche les
garnitures. Si le VTT est conduit dans une eau pro-
fonde ou à courant rapide, les pneus pourraient flot-
ter, entraînant une perte de traction et de contrôle, ce
qui peut provoquer un accident. _
CRUCE DE AGUAS POCO PROFUNDAS
Con el ATV se pueden cruzar, a baja velocidad,
aguas poco profundas de hasta 35 cm de profundi-
dad. Antes de entrar en el agua, escoja el camino
cuidadosamente. Entre en un punto donde no exis-
tan caídas bruscas y evite las piedras u otros obstá-
culos que puedan hacer patinar o perder la estabili-
dad al ATV. Conduzca despacio y con precaución.
ADVERTENCIA
_ No conduzca nunca este ATV en aguas rápidas o
más profundas de lo especificado en este Ma-
nual del Propietario. Recuerde que si se mojan
los frenos puede disminuir su capacidad para
detener la máquina. Compruebe los frenos cuan-
do salga del agua. Si es necesario, aplíquelos va-
rias veces para que el rozamiento seque los fo-
rros. Si se conduce el ATV en aguas rápidas o
profundas, los neumáticos pueden flotar dando
lugar a una pérdida de tracción y de control que
podría provocar un accidente. _
U5UH60.book Page 64 Wednesday, October 8, 2003 9:05 AM
Page 235 of 396
7-66

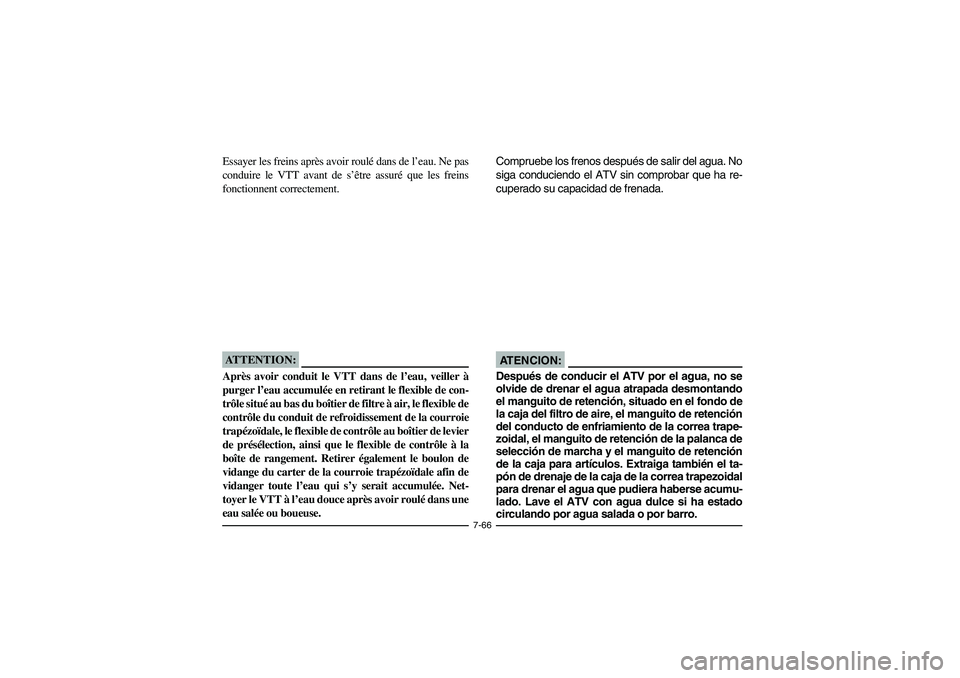

Essayer les freins après avoir roulé dans de l’eau. Ne pas
conduire le VTT avant de s’être assuré que les freins
fonctionnent correctement.ATTENTION:_ Après avoir conduit le VTT dans de l’eau, veiller à
purger l’eau accumulée en retirant le flexible de con-
trôle situé au bas du boîtier de filtre à air, le flexible de
contrôle du conduit de refroidissement de la courroie
trapézoïdale, le flexible de contrôle au boîtier de levier
de présélection, ainsi que le flexible de contrôle à la
boîte de rangement. Retirer également le boulon de
vidange du carter de la courroie trapézoïdale afin de
vidanger toute l’eau qui s’y serait accumulée. Net-
toyer le VTT à l’eau douce après avoir roulé dans une
eau salée ou boueuse. _
Compruebe los frenos después de salir del agua. No
siga conduciendo el ATV sin comprobar que ha re-
cuperado su capacidad de frenada.AT E N C I O N :_ Después de conducir el ATV por el agua, no se
olvide de drenar el agua atrapada desmontando
el manguito de retención, situado en el fondo de
la caja del filtro de aire, el manguito de retención
del conducto de enfriamiento de la correa trape-
zoidal, el manguito de retención de la palanca de
selección de marcha y el manguito de retención
de la caja para artículos. Extraiga también el ta-
pón de drenaje de la caja de la correa trapezoidal
para drenar el agua que pudiera haberse acumu-
lado. Lave el ATV con agua dulce si ha estado
circulando por agua salada o por barro. _
U5UH60.book Page 66 Wednesday, October 8, 2003 9:05 AM
Page 241 of 396
7-72

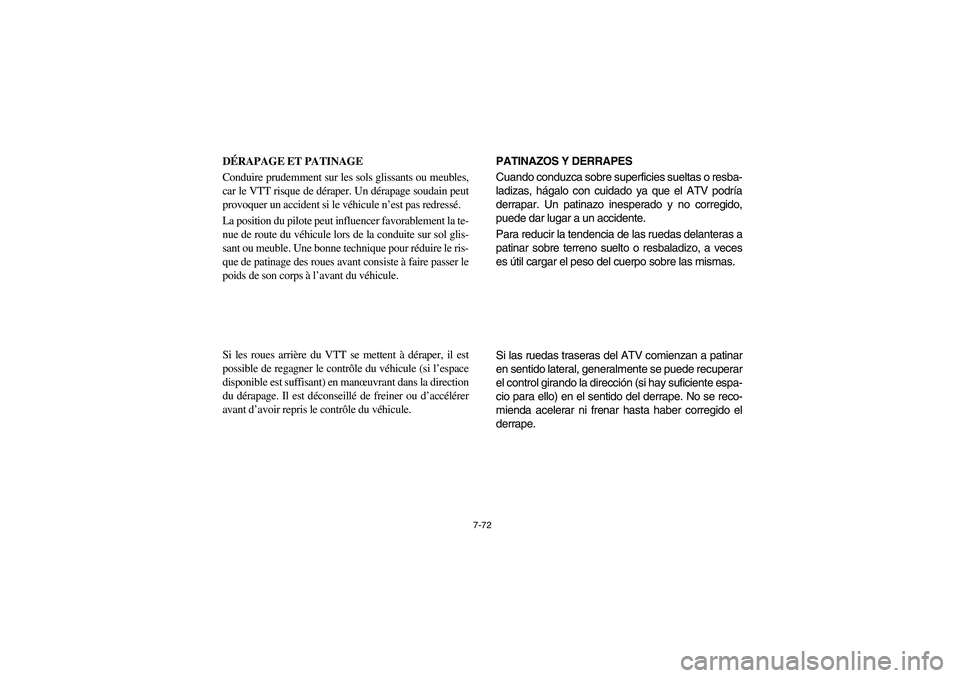

DÉRAPAGE ET PATINAGE
Conduire prudemment sur les sols glissants ou meubles,
car le VTT risque de déraper. Un dérapage soudain peut
provoquer un accident si le véhicule n’est pas redressé.
La position du pilote peut influencer favorablement la te-
nue de route du véhicule lors de la conduite sur sol glis-
sant ou meuble. Une bonne technique pour réduire le ris-
que de patinage des roues avant consiste à faire passer le
poids de son corps à l’avant du véhicule.
Si les roues arrière du VTT se mettent à déraper, il est
possible de regagner le contrôle du véhicule (si l’espace
disponible est suffisant) en manœuvrant dans la direction
du dérapage. Il est déconseillé de freiner ou d’accélérer
avant d’avoir repris le contrôle du véhicule.PATINAZOS Y DERRAPES
Cuando conduzca sobre superficies sueltas o resba-
ladizas, hágalo con cuidado ya que el ATV podría
derrapar. Un patinazo inesperado y no corregido,
puede dar lugar a un accidente.
Para reducir la tendencia de las ruedas delanteras a
patinar sobre terreno suelto o resbaladizo, a veces
es útil cargar el peso del cuerpo sobre las mismas.
Si las ruedas traseras del ATV comienzan a patinar
en sentido lateral, generalmente se puede recuperar
el control girando la dirección (si hay suficiente espa-
cio para ello) en el sentido del derrape. No se reco-
mienda acelerar ni frenar hasta haber corregido el
derrape.U5UH60.book Page 72 Wednesday, October 8, 2003 9:05 AM
Page 243 of 396
7-74

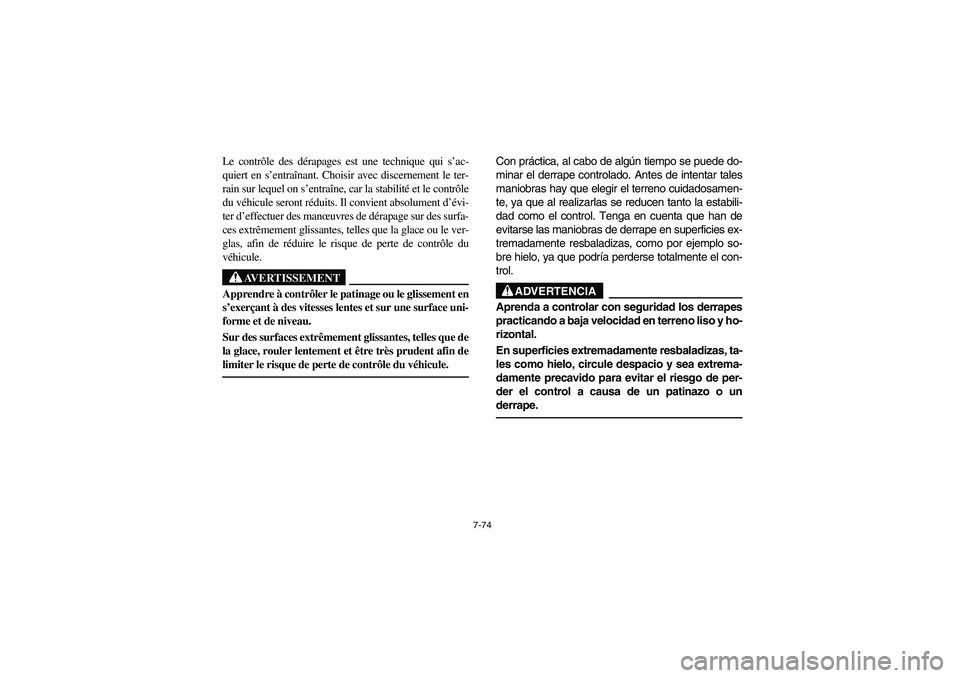

Le contrôle des dérapages est une technique qui s’ac-
quiert en s’entraînant. Choisir avec discernement le ter-
rain sur lequel on s’entraîne, car la stabilité et le contrôle
du véhicule seront réduits. Il convient absolument d’évi-
ter d’effectuer des manœuvres de dérapage sur des surfa-
ces extrêmement glissantes, telles que la glace ou le ver-
glas, afin de réduire le risque de perte de contrôle du
véhicule.
AVERTISSEMENT
_ Apprendre à contrôler le patinage ou le glissement en
s’exerçant à des vitesses lentes et sur une surface uni-
forme et de niveau.
Sur des surfaces extrêmement glissantes, telles que de
la glace, rouler lentement et être très prudent afin de
limiter le risque de perte de contrôle du véhicule. _
Con práctica, al cabo de algún tiempo se puede do-
minar el derrape controlado. Antes de intentar tales
maniobras hay que elegir el terreno cuidadosamen-
te, ya que al realizarlas se reducen tanto la estabili-
dad como el control. Tenga en cuenta que han de
evitarse las maniobras de derrape en superficies ex-
tremadamente resbaladizas, como por ejemplo so-
bre hielo, ya que podría perderse totalmente el con-
trol.
ADVERTENCIA
_ Aprenda a controlar con seguridad los derrapes
practicando a baja velocidad en terreno liso y ho-
rizontal.
En superficies extremadamente resbaladizas, ta-
les como hielo, circule despacio y sea extrema-
damente precavido para evitar el riesgo de per-
der el control a causa de un patinazo o un
derrape. _
U5UH60.book Page 74 Wednesday, October 8, 2003 9:05 AM
Page 245 of 396
7-76

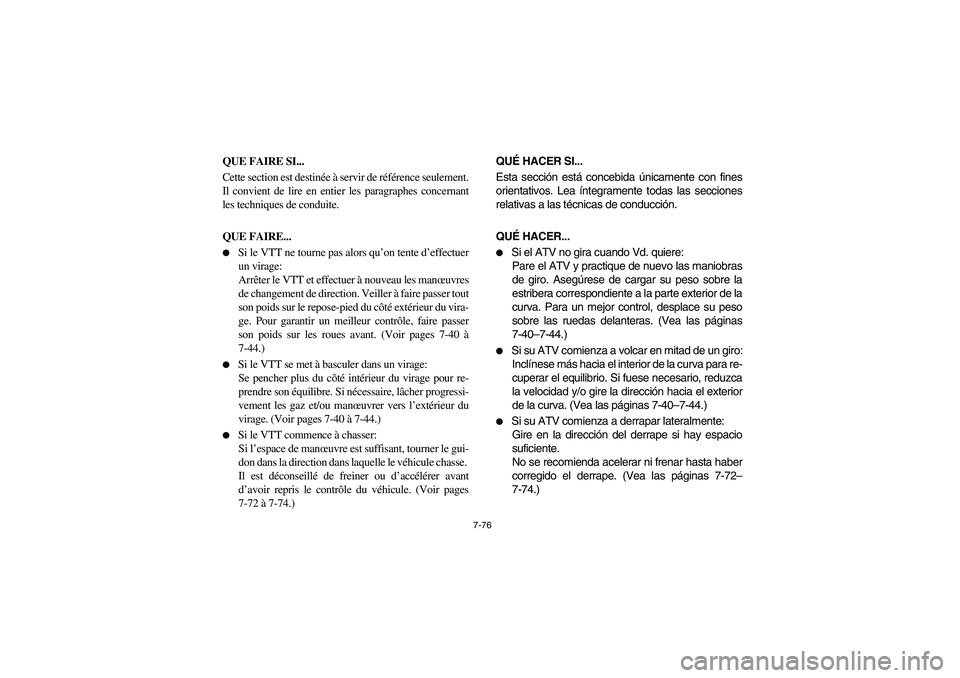

QUE FAIRE SI...
Cette section est destinée à servir de référence seulement.
Il convient de lire en entier les paragraphes concernant
les techniques de conduite.
QUE FAIRE...
Si le VTT ne tourne pas alors qu’on tente d’effectuer
un virage:
Arrêter le VTT et effectuer à nouveau les manœuvres
de changement de direction. Veiller à faire passer tout
son poids sur le repose-pied du côté extérieur du vira-
ge. Pour garantir un meilleur contrôle, faire passer
son poids sur les roues avant. (Voir pages 7-40 à
7-44.)
Si le VTT se met à basculer dans un virage:
Se pencher plus du côté intérieur du virage pour re-
prendre son équilibre. Si nécessaire, lâcher progressi-
vement les gaz et/ou manœuvrer vers l’extérieur du
virage. (Voir pages 7-40 à 7-44.)
Si le VTT commence à chasser:
Si l’espace de manœuvre est suffisant, tourner le gui-
don dans la direction dans laquelle le véhicule chasse.
Il est déconseillé de freiner ou d’accélérer avant
d’avoir repris le contrôle du véhicule. (Voir pages
7-72 à 7-74.) QUÉ HACER SI...
Esta sección está concebida únicamente con fines
orientativos. Lea íntegramente todas las secciones
relativas a las técnicas de conducción.
QUÉ HACER...
Si el ATV no gira cuando Vd. quiere:
Pare el ATV y practique de nuevo las maniobras
de giro. Asegúrese de cargar su peso sobre la
estribera correspondiente a la parte exterior de la
curva. Para un mejor control, desplace su peso
sobre las ruedas delanteras. (Vea las páginas
7-40–7-44.)
Si su ATV comienza a volcar en mitad de un giro:
Inclínese más hacia el interior de la curva para re-
cuperar el equilibrio. Si fuese necesario, reduzca
la velocidad y/o gire la dirección hacia el exterior
de la curva. (Vea las páginas 7-40–7-44.)
Si su ATV comienza a derrapar lateralmente:
Gire en la dirección del derrape si hay espacio
suficiente.
No se recomienda acelerar ni frenar hasta haber
corregido el derrape. (Vea las páginas 7-72–
7-74.)
