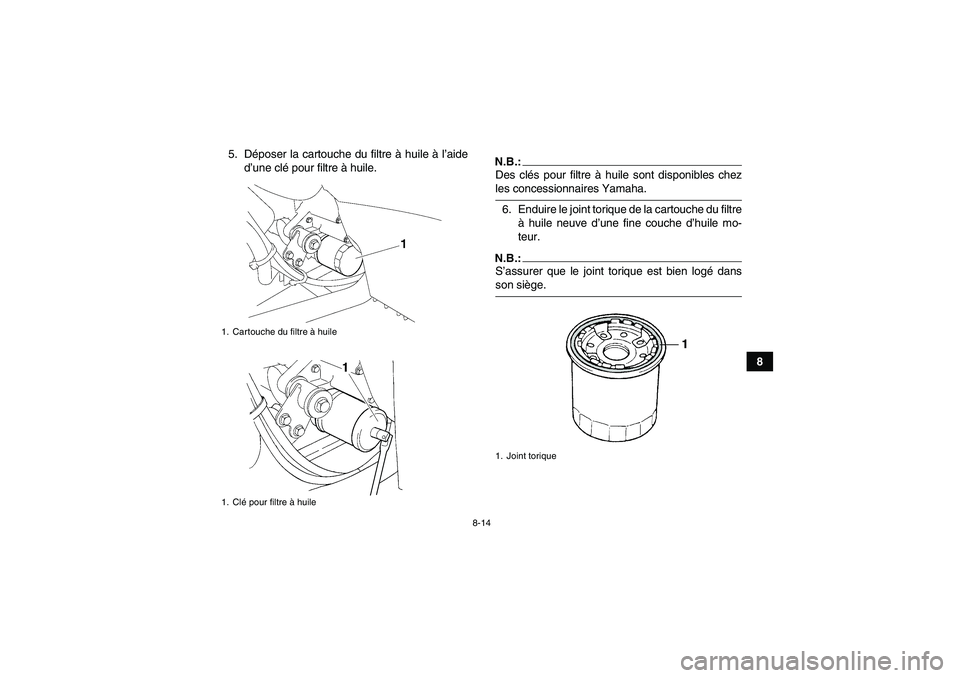

8 5. Déposer la cartouche du filtre à huile à l’aide
d’une clé pour filtre à huile.
N.B.:Des clés pour filtre à huile sont disponibles chezles concessionnaires Yamaha.
6. Enduire le joint torique de la cartouche du filtre
à huile neuve d’une fine couche d’huile mo-
teur.N.B.:S’assurer que le joint torique est bien logé dansson siège.
1. Cartouche du filtre à huile
1. Clé pour filtre à huile
1. Joint torique
U3D562F0.book Page 14 Tuesday, June 5, 2007 7:17 PM

8-15

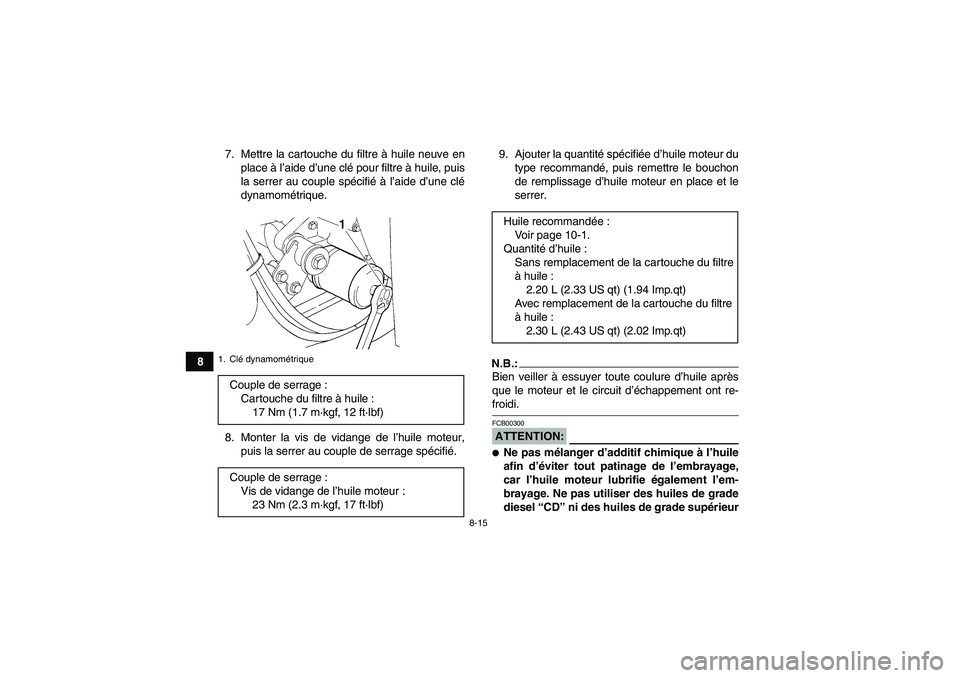

87. Mettre la cartouche du filtre à huile neuve en
place à l’aide d’une clé pour filtre à huile, puis
la serrer au couple spécifié à l’aide d’une clé
dynamométrique.
8. Monter la vis de vidange de l’huile moteur,
puis la serrer au couple de serrage spécifié.9. Ajouter la quantité spécifiée d’huile moteur du
type recommandé, puis remettre le bouchon
de remplissage d’huile moteur en place et le
serrer.
N.B.:Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-froidi.ATTENTION:FCB00300
Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
1. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Huile recommandée:
Voir page 10-1.
Quantité d’huile :
Sans remplacement de la cartouche du filtre
à huile :
2.20 L (2.33 US qt) (1.94 Imp.qt)
Avec remplacement de la cartouche du filtre
à huile :
2.30 L (2.43 US qt) (2.02 Imp.qt)
U3D562F0.book Page 15 Tuesday, June 5, 2007 7:17 PM

8-16
8 à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.

S’assurer qu’aucune crasse ou objet ne pé-nètre dans le carter moteur.

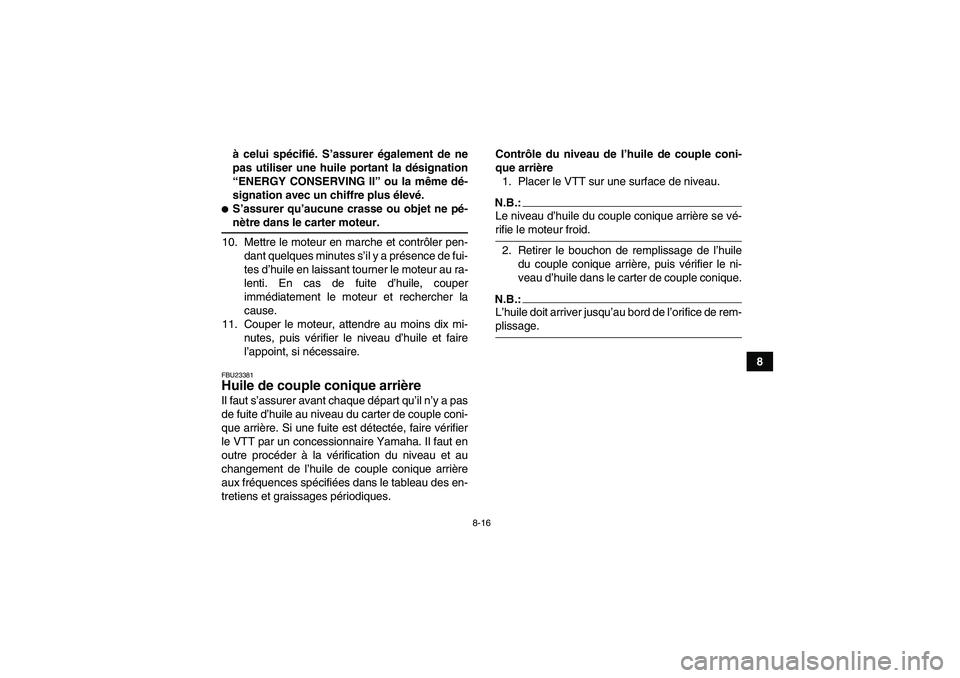

10. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause.
11. Couper le moteur, attendre au moins dix mi-
nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.FBU23381Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il n’y a pas
de fuite d’huile au niveau du carter de couple coni-
que arrière. Si une fuite est détectée, faire vérifier
le VTT par un concessionnaire Yamaha. Il faut en
outre procéder à la vérification du niveau et au
changement de l’huile de couple conique arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.Contrôle du niveau de l’huile de couple coni-
que arrière
1. Placer le VTT sur une surface de niveau.
N.B.:Le niveau d’huile du couple conique arrière se vé-rifie le moteur froid.
2. Retirer le bouchon de remplissage de l’huile
du couple conique arrière, puis vérifier le ni-
veau d’huile dans le carter de couple conique.N.B.:L’huile doit arriver jusqu’au bord de l’orifice de rem-plissage.
U3D562F0.book Page 16 Tuesday, June 5, 2007 7:17 PM

8-17

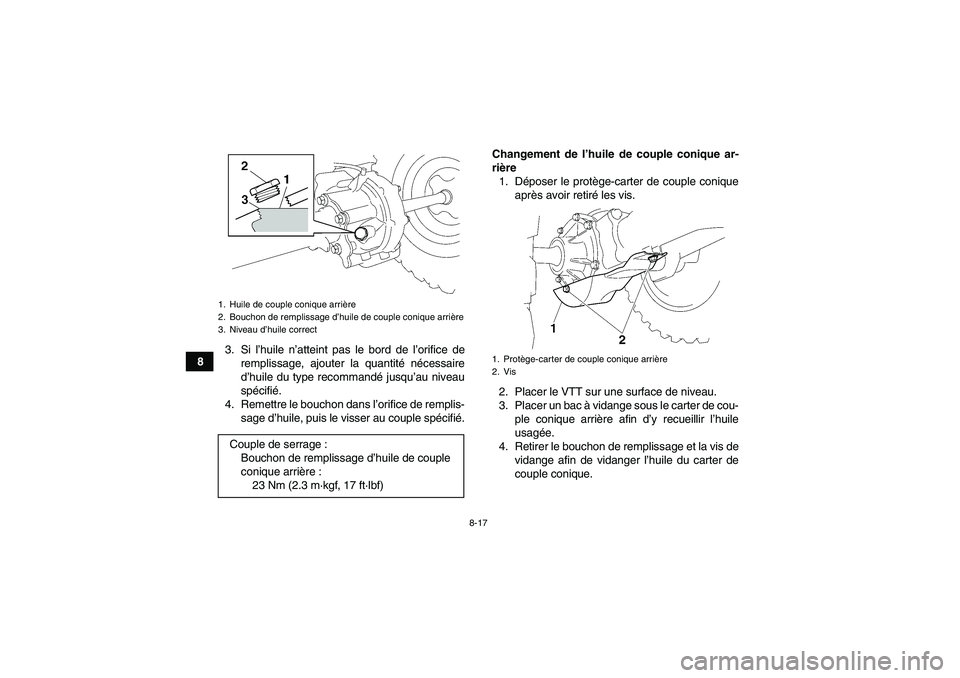

83. Si l’huile n’atteint pas le bord de l’orifice de
remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
4. Remettre le bouchon dans l’orifice de remplis-
sage d’huile, puis le visser au couple spécifié.Changement de l’huile de couple conique ar-
rière
1. Déposer le protège-carter de couple conique
après avoir retiré les vis.
2. Placer le VTT sur une surface de niveau.
3. Placer un bac à vidange sous le carter de cou-
ple conique arrière afin d’y recueillir l’huile
usagée.
4. Retirer le bouchon de remplissage et la vis de
vidange afin de vidanger l’huile du carter de
couple conique.
1. Huile de couple conique arrière
2. Bouchon de remplissage d’huile de couple conique arrière
3. Niveau d’huile correctCouple de serrage :
Bouchon de remplissage d’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Protège-carter de couple conique arrière
2. Vis
U3D562F0.book Page 17 Tuesday, June 5, 2007 7:17 PM

8-18

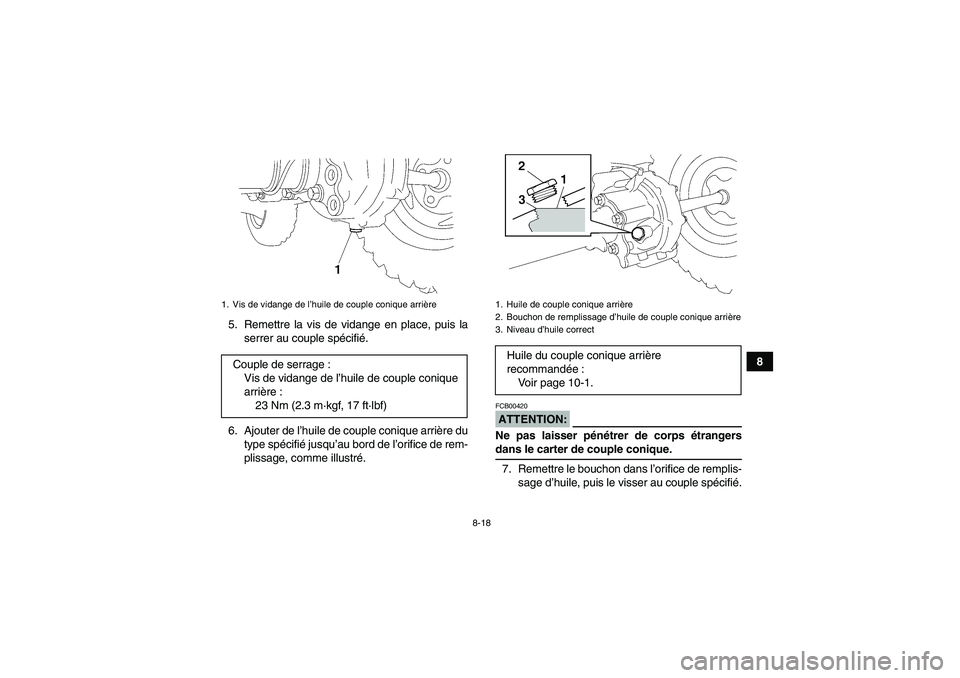

8 5. Remettre la vis de vidange en place, puis la
serrer au couple spécifié.
6. Ajouter de l’huile de couple conique arrière du
type spécifié jusqu’au bord de l’orifice de rem-
plissage, comme illustré.
ATTENTION:FCB00420Ne pas laisser pénétrer de corps étrangersdans le carter de couple conique.
7. Remettre le bouchon dans l’orifice de remplis-
sage d’huile, puis le visser au couple spécifié.
1. Vis de vidange de l’huile de couple conique arrièreCouple de serrage :
Vis de vidange de l’huile de couple conique
arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Huile de couple conique arrière
2. Bouchon de remplissage d’huile de couple conique arrière
3. Niveau d’huile correctHuile du couple conique arrière
recommandée:
Voir page 10-1.
U3D562F0.book Page 18 Tuesday, June 5, 2007 7:17 PM

8-19
88. S’assurer que le carter de couple conique ar-
rière ne fuit pas. Si une fuite d’huile est détec-
tée, il faut en rechercher la cause.
9. Remettre le protège-carter de couple conique
en place et le fixer à l’aide des vis, puis serrer
celles-ci au couple spécifié.
FBU23641Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Augmenter la fré-
quence du nettoyage si le véhicule est utilisé dans
des endroits très poussiéreux ou humides.
N.B.:Un tube de vidange équipe le fond du boîtier de fil-
tre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer l’élé-ment ainsi que le boîtier du filtre à air.
1. Déposer la selle. (Voir page 4-12.)
2. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches. Couple de serrage :
Bouchon de remplissage d’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Couple de serrage :
Vis de protège-carter de couple conique
arrière :
16 Nm (1.6 m·kgf, 11 ft·lbf)1. Tube de vidange du boîtier de filtre à air
U3D562F0.book Page 19 Tuesday, June 5, 2007 7:17 PM

8-20

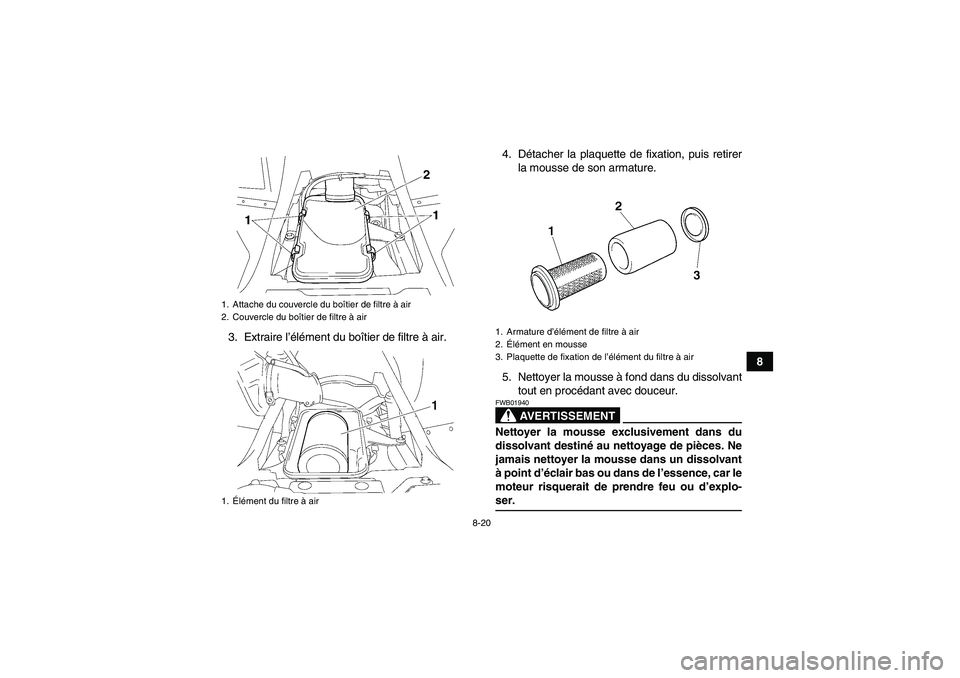

8 3. Extraire l’élément du boîtier de filtre à air.4. Détacher la plaquette de fixation, puis retirer
la mousse de son armature.
5. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT
FWB01940Nettoyer la mousse exclusivement dans du
dissolvant destiné au nettoyage de pièces. Ne
jamais nettoyer la mousse dans un dissolvant
à point d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’explo-ser.
1. Attache du couvercle du boîtier de filtre à air
2. Couvercle du boîtier de filtre à air
1.Élément du filtre à air
1. Armature d’élément de filtre à air
2.Élément en mousse
3. Plaquette de fixation de l’élément du filtre à air
U3D562F0.book Page 20 Tuesday, June 5, 2007 7:17 PM

8-21

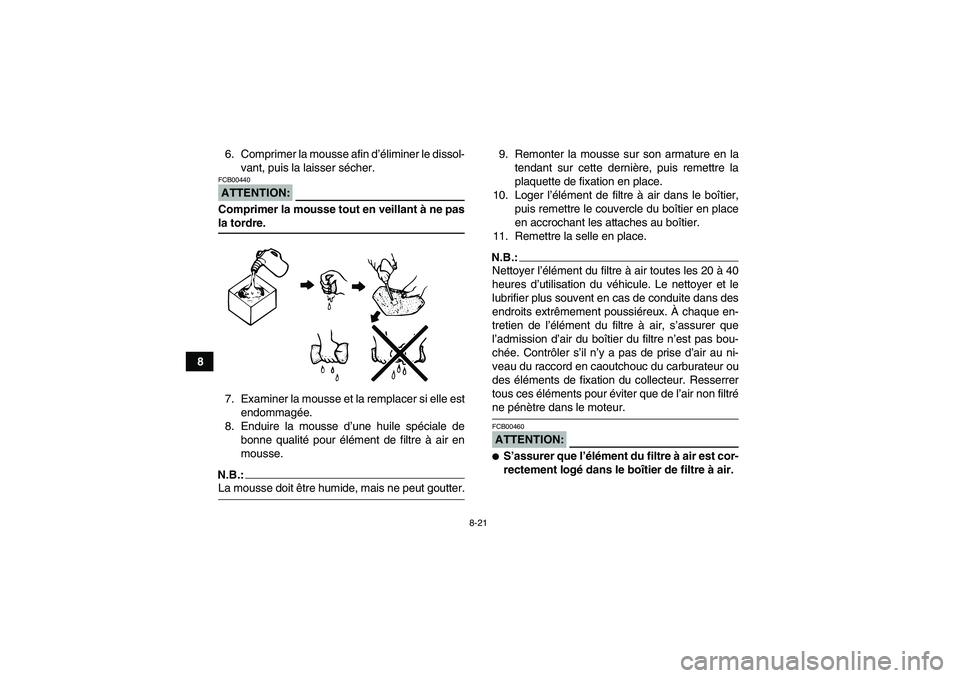

86. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher.
ATTENTION:FCB00440Comprimer la mousse tout en veillant à ne pasla tordre.
7. Examiner la mousse et la remplacer si elle est
endommagée.
8. Enduire la mousse d’une huile spéciale de
bonne qualité pour élément de filtre à air en
mousse.N.B.:La mousse doit être humide, mais ne peut goutter.9. Remonter la mousse sur son armature en la
tendant sur cette dernière, puis remettre la
plaquette de fixation en place.
10. Loger l’élément de filtre à air dans le boîtier,
puis remettre le couvercle du boîtier en place
en accrochant les attaches au boîtier.
11. Remettre la selle en place.
N.B.:Nettoyer l’élément du filtre à air toutes les 20 à 40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou
des éléments de fixation du collecteur. Resserrer
tous ces éléments pour éviter que de l’air non filtréne pénètre dans le moteur.ATTENTION:FCB00460
S’assurer que l’élément du filtre à air est cor-
rectement logé dans le boîtier de filtre à air.
U3D562F0.book Page 21 Tuesday, June 5, 2007 7:17 PM

8-22
8

Ne jamais faire tourner le moteur sans son
élément de filtre à air. L’entrée d’air non filtré
userait prématurément le moteur et pourrait
même l’endommager. De plus, la carburation
s’en trouverait modifiée, ce qui réduirait le

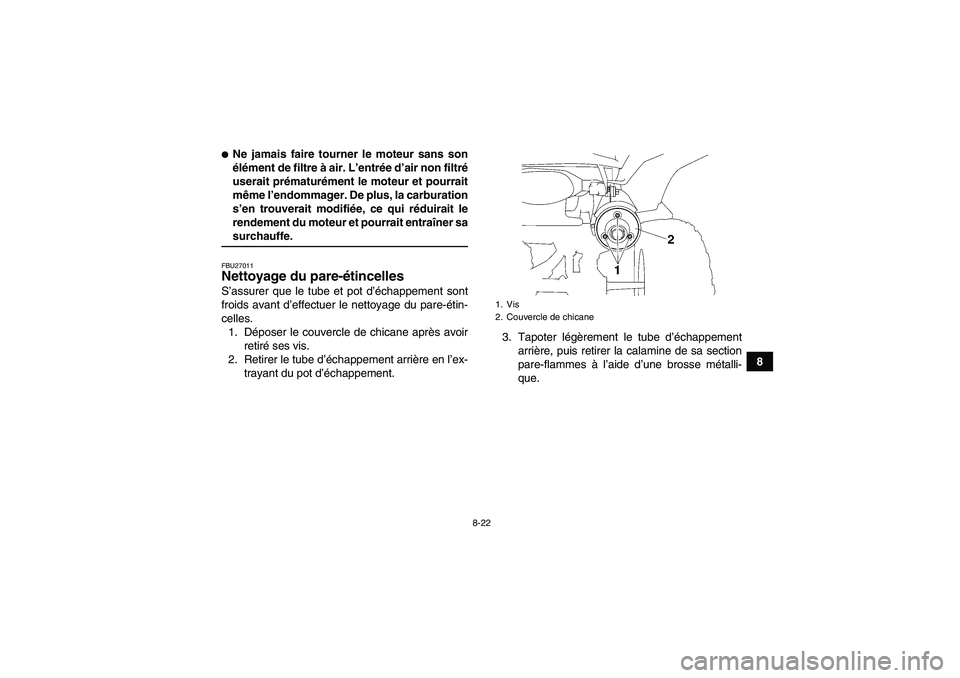

rendement du moteur et pourrait entraîner sasurchauffe.FBU27011Nettoyage du pare-étincelles S’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.
1. Déposer le couvercle de chicane après avoir
retiré ses vis.
2. Retirer le tube d’échappement arrière en l’ex-
trayant du pot d’échappement.3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métalli-
que.
1. Vis
2. Couvercle de chicane
U3D562F0.book Page 22 Tuesday, June 5, 2007 7:17 PM

8-23

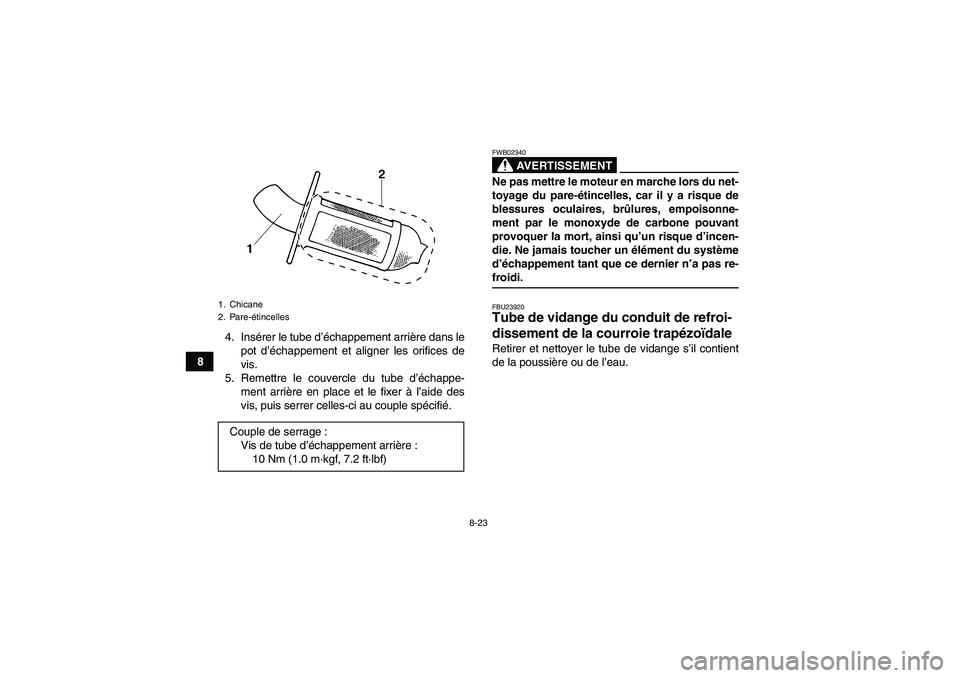

84. Insérer le tube d’échappement arrière dans le
pot d’échappement et aligner les orifices de
vis.
5. Remettre le couvercle du tube d’échappe-
ment arrière en place et le fixer à l’aide des
vis, puis serrer celles-ci au couple spécifié.
AVERTISSEMENT
FWB02340Ne pas mettre le moteur en marche lors du net-
toyage du pare-étincelles, car il y a risque de
blessures oculaires, brûlures, empoisonne-
ment par le monoxyde de carbone pouvant
provoquer la mort, ainsi qu’un risque d’incen-
die. Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-froidi.FBU23920Tube de vidange du conduit de refroi-
dissement de la courroie trapézoïdale Retirer et nettoyer le tube de vidange s’il contient
de la poussière ou de l’eau.
1. Chicane
2. Pare-étincellesCouple de serrage :
Vis de tube d’échappement arrière :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
