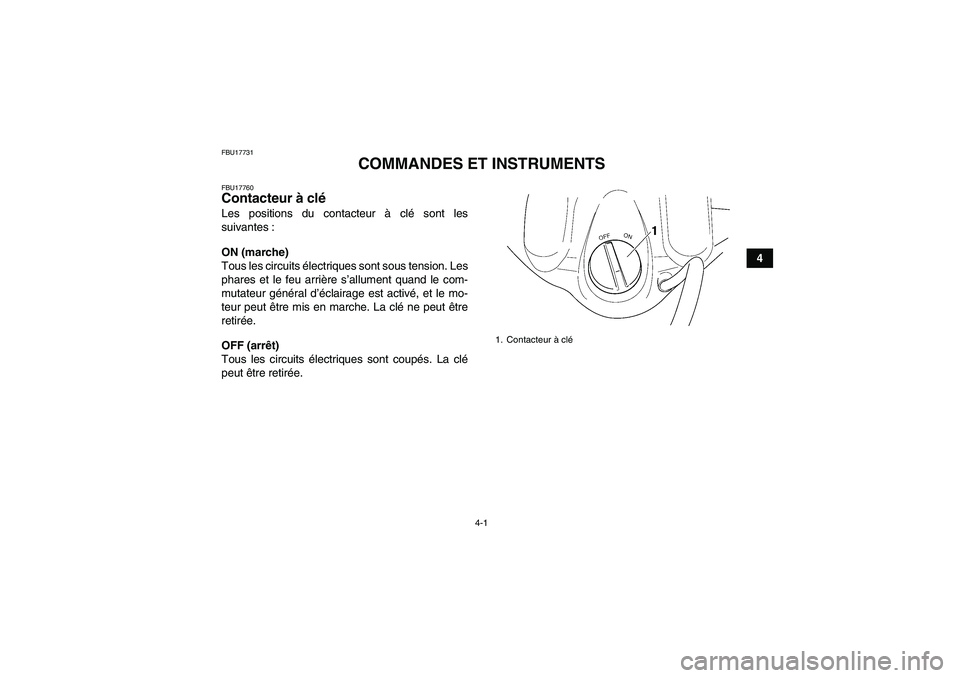

4-1
4
FBU17731
COMMANDES ET INSTRUMENTS
FBU17760Contacteur à clé Les positions du contacteur à clé sont les
suivantes :
ON (marche)
Tous les circuits électriques sont sous tension. Les
phares et le feu arrière s’allument quand le com-
mutateur général d’éclairage est activé, et le mo-
teur peut être mis en marche. La clé ne peut être
retirée.
OFF (arrêt)
Tous les circuits électriques sont coupés. La clé
peut être retirée.
1. Contacteur à clé
U3D562F0.book Page 1 Tuesday, June 5, 2007 7:17 PM

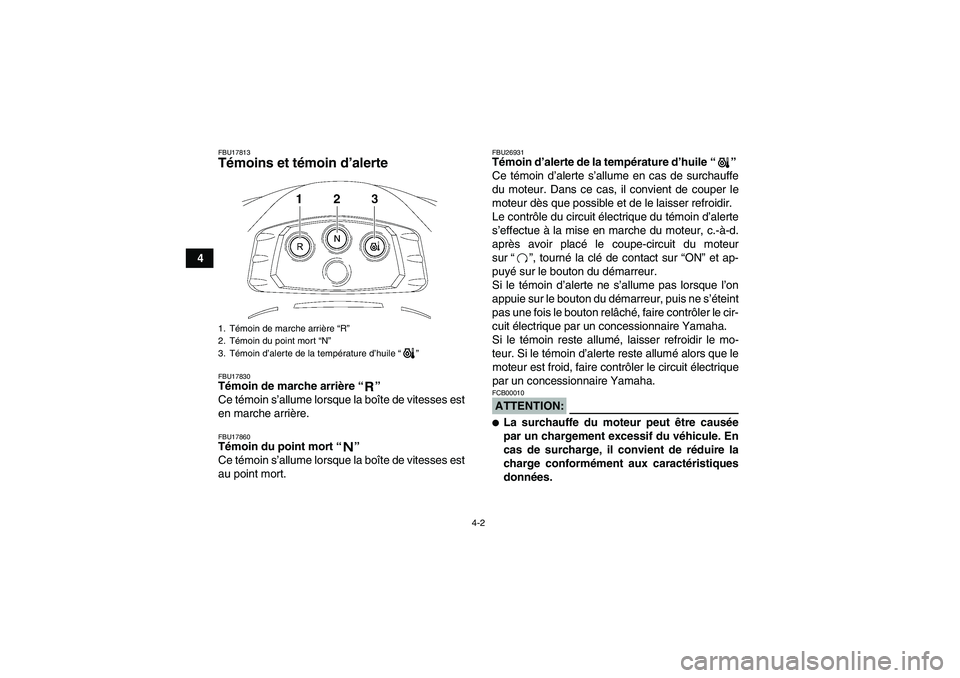

4-2
4
FBU17813Témoins et témoin d’alerte FBU17830Témoin de marche arrière“”
Ce témoin s’allume lorsque la boîte de vitesses est
en marche arrière.FBU17860Témoin du point mort“”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.
FBU26931Témoin d’alerte de la température d’huile“”
Ce témoin d’alerte s’allume en cas de surchauffe
du moteur. Dans ce cas, il convient de couper le
moteur dès que possible et de le laisser refroidir.
Le contrôle du circuit électrique du témoin d’alerte
s’effectue à la mise en marche du moteur, c.-à-d.
après avoir placé le coupe-circuit du moteur
sur“”, tourné la clé de contact sur “ON” et ap-
puyé sur le bouton du démarreur.
Si le témoin d’alerte ne s’allume pas lorsque l’on
appuie sur le bouton du démarreur, puis ne s’éteint
pas une fois le bouton relâché, faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha.
Si le témoin reste allumé, laisser refroidir le mo-
teur. Si le témoin d’alerte reste allumé alors que le
moteur est froid, faire contrôler le circuit électrique
par un concessionnaire Yamaha.ATTENTION:FCB00010
La surchauffe du moteur peut être causée
par un chargement excessif du véhicule. En
cas de surcharge, il convient de réduire la
charge conformément aux caractéristiques
données.
1. Témoin de marche arrière “R”
2. Témoin du point mort “N”
3. Témoin d’alerte de la température d’huile“”U3D562F0.book Page 2 Tuesday, June 5, 2007 7:17 PM

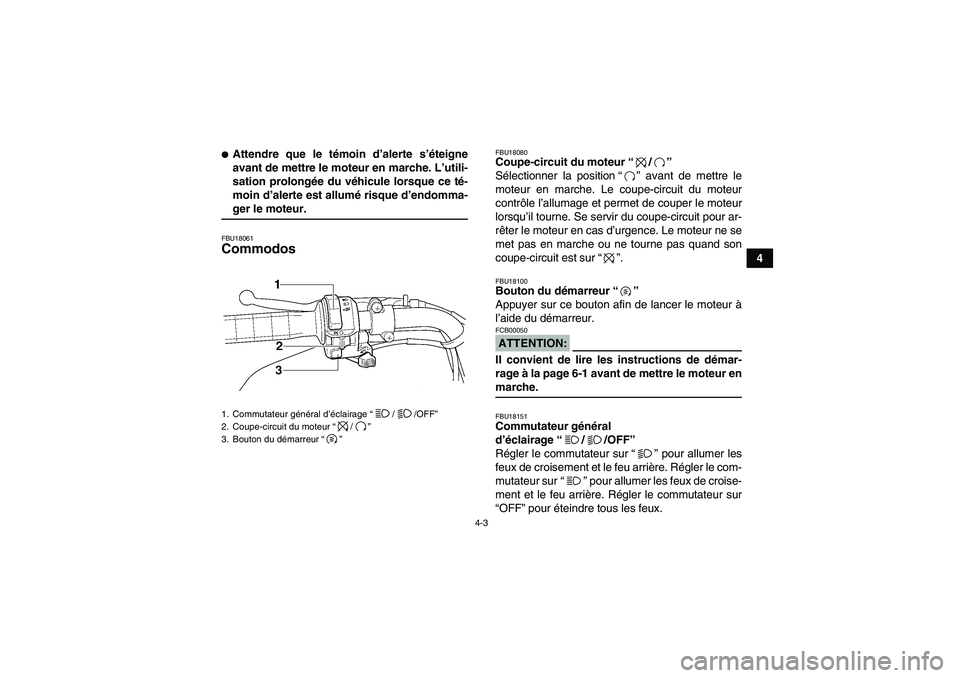

4-3
4

Attendre que le témoin d’alerte s’éteigne
avant de mettre le moteur en marche. L’utili-
sation prolongée du véhicule lorsque ce té-
moin d’alerte est allumé risque d’endomma-ger le moteur.FBU18061Commodos
FBU18080Coupe-circuit du moteur“/”
Sélectionner la position“” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur“”.FBU18100Bouton du démarreur“”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur.ATTENTION:FCB00050Il convient de lire les instructions de démar-
rage à la page 6-1 avant de mettre le moteur enmarche.FBU18151Commutateur général
d’éclairage“//OFF”
Régler le commutateur sur“” pour allumer les
feux de croisement et le feu arrière. Régler le com-
mutateur sur“” pour allumer les feux de croise-
ment et le feu arrière. Régler le commutateur sur
“OFF” pour éteindre tous les feux.
1. Commutateur général d’éclairage“//OFF”
2. Coupe-circuit du moteur“/”
3. Bouton du démarreur“”U3D562F0.book Page 3 Tuesday, June 5, 2007 7:17 PM

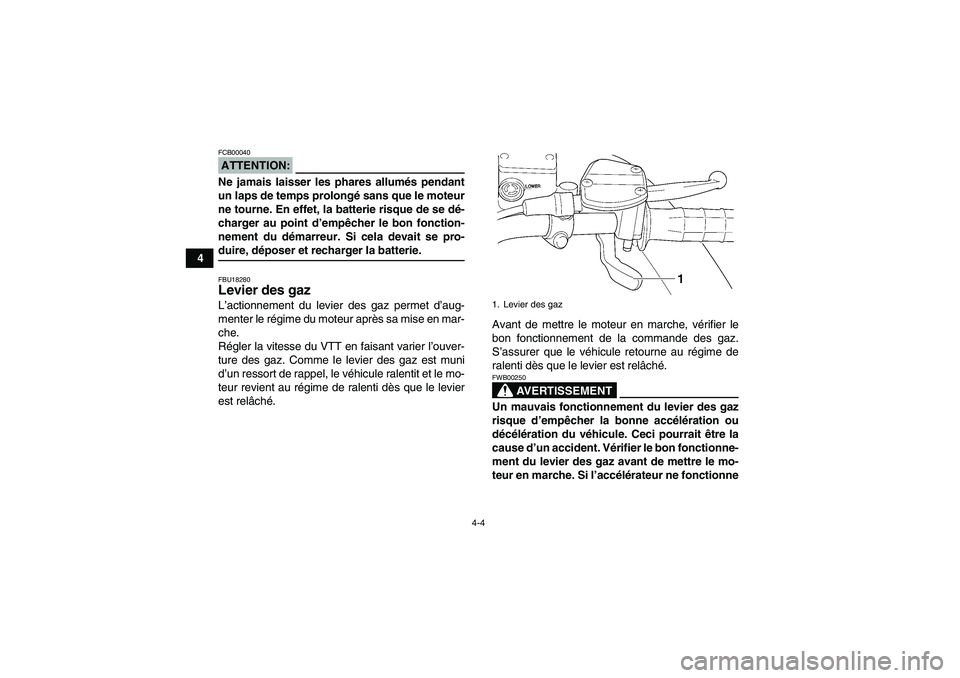

4-4
4
ATTENTION:FCB00040Ne jamais laisser les phares allumés pendant
un laps de temps prolongé sans que le moteur
ne tourne. En effet, la batterie risque de se dé-
charger au point d’empêcher le bon fonction-
nement du démarreur. Si cela devait se pro-duire, déposer et recharger la batterie.FBU18280Levier des gaz L’actionnement du levier des gaz permet d’aug-
menter le régime du moteur après sa mise en mar-
che.
Régler la vitesse du VTT en faisant varier l’ouver-
ture des gaz. Comme le levier des gaz est muni
d’un ressort de rappel, le véhicule ralentit et le mo-
teur revient au régime de ralenti dès que le levier
est relâché.Avant de mettre le moteur en marche, vérifier le
bon fonctionnement de la commande des gaz.
S’assurer que le véhicule retourne au régime de
ralenti dès que le levier est relâché.
AVERTISSEMENT
FWB00250Un mauvais fonctionnement du levier des gaz
risque d’empêcher la bonne accélération ou
décélération du véhicule. Ceci pourrait être la
cause d’un accident. Vérifier le bon fonctionne-
ment du levier des gaz avant de mettre le mo-
teur en marche. Si l’accélérateur ne fonctionne1. Levier des gaz
U3D562F0.book Page 4 Tuesday, June 5, 2007 7:17 PM

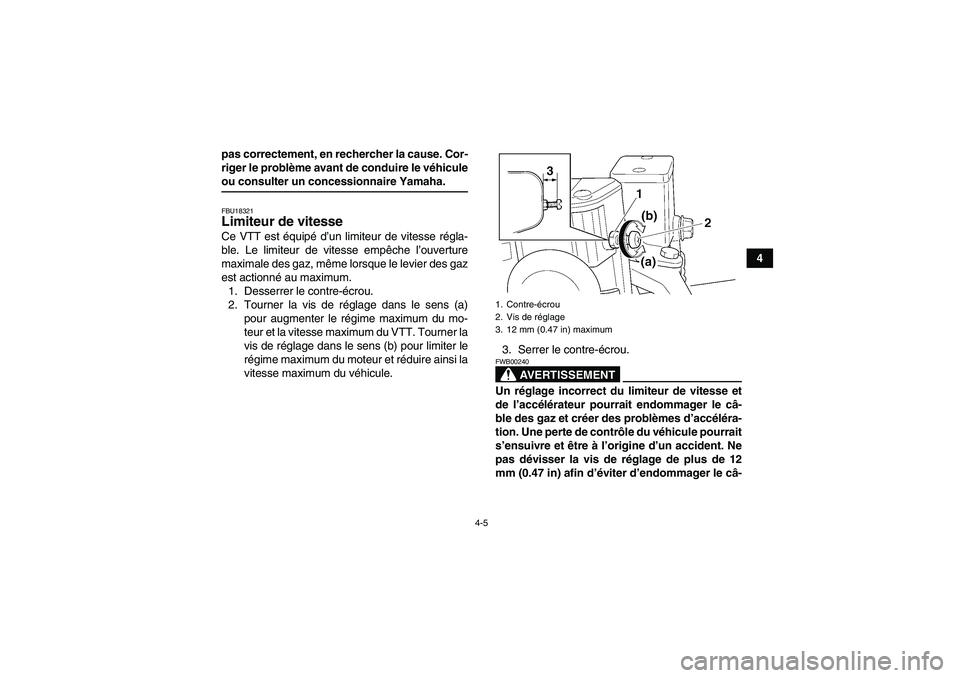

4-5
4 pas correctement, en rechercher la cause. Cor-
riger le problème avant de conduire le véhicule
ou consulter un concessionnaire Yamaha.FBU18321Limiteur de vitesse Ce VTT est équipé d’un limiteur de vitesse régla-
ble. Le limiteur de vitesse empêche l’ouverture
maximale des gaz, même lorsque le levier des gaz
est actionné au maximum.
1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a)
pour augmenter le régime maximum du mo-
teur et la vitesse maximum du VTT. Tourner la
vis de réglage dans le sens (b) pour limiter le
régime maximum du moteur et réduire ainsi la
vitesse maximum du véhicule.3. Serrer le contre-écrou.
AVERTISSEMENT
FWB00240Un réglage incorrect du limiteur de vitesse et
de l’accélérateur pourrait endommager le câ-
ble des gaz et créer des problèmes d’accéléra-
tion. Une perte de contrôle du véhicule pourrait
s’ensuivre et être à l’origine d’un accident. Ne
pas dévisser la vis de réglage de plus de 12
mm (0.47 in) afin d’éviter d’endommager le câ-1. Contre-écrou
2. Vis de réglage
3. 12 mm (0.47 in) maximum
U3D562F0.book Page 5 Tuesday, June 5, 2007 7:17 PM

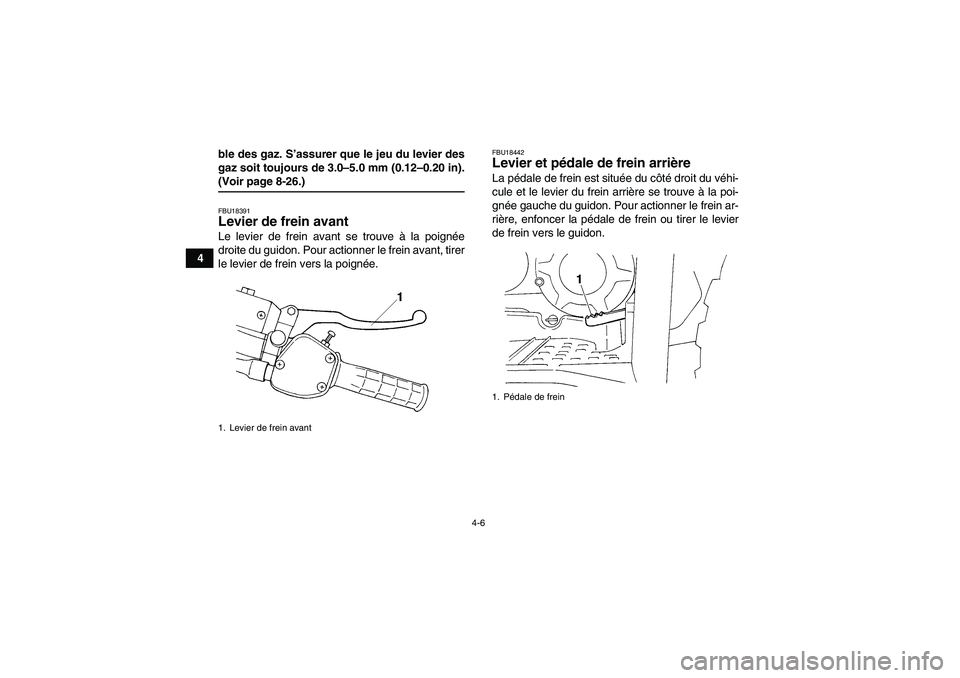

4-6
4ble des gaz. S’assurer que le jeu du levier des
gaz soit toujours de 3.0–5.0 mm (0.12–0.20 in).
(Voir page 8-26.)FBU18391Levier de frein avant Le levier de frein avant se trouve à la poignée
droite du guidon. Pour actionner le frein avant, tirer
le levier de frein vers la poignée.
FBU18442Levier et pédale de frein arrière La pédale de frein est située du côté droit du véhi-
cule et le levier du frein arrière se trouve à la poi-
gnée gauche du guidon. Pour actionner le frein ar-
rière, enfoncer la pédale de frein ou tirer le levier
de frein vers le guidon.
1. Levier de frein avant
1. Pédale de frein
U3D562F0.book Page 6 Tuesday, June 5, 2007 7:17 PM

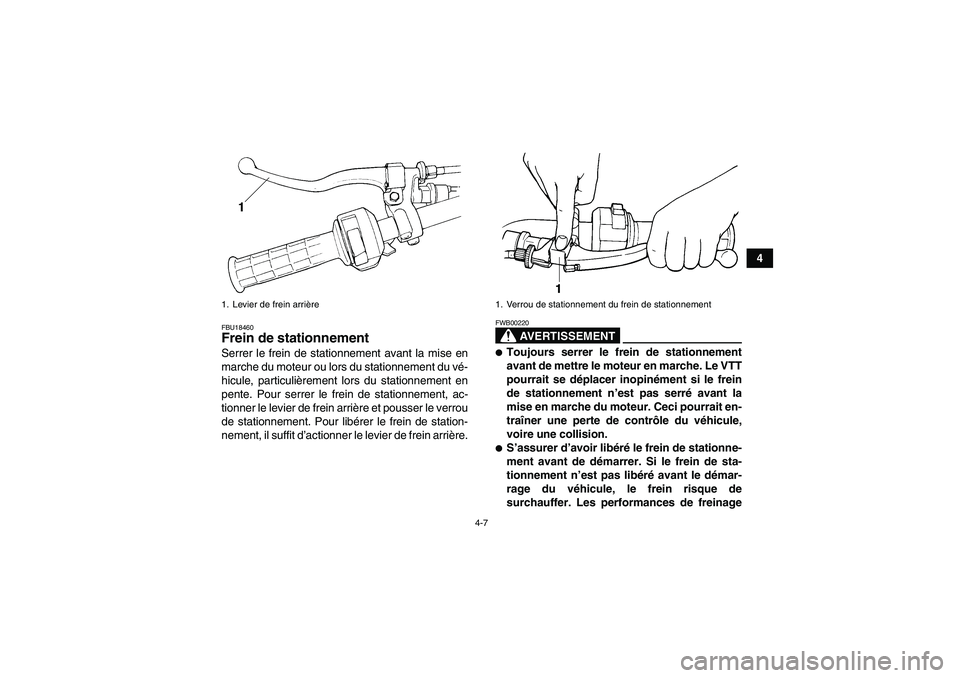

4-7
4
FBU18460Frein de stationnement Serrer le frein de stationnement avant la mise en
marche du moteur ou lors du stationnement du vé-
hicule, particulièrement lors du stationnement en
pente. Pour serrer le frein de stationnement, ac-
tionner le levier de frein arrière et pousser le verrou
de stationnement. Pour libérer le frein de station-
nement, il suffit d’actionner le levier de frein arrière.
AVERTISSEMENT
FWB00220
Toujours serrer le frein de stationnement
avant de mettre le moteur en marche. Le VTT
pourrait se déplacer inopinément si le frein
de stationnement n’est pas serré avant la
mise en marche du moteur. Ceci pourrait en-
traîner une perte de contrôle du véhicule,
voire une collision.
S’assurer d’avoir libéré le frein de stationne-
ment avant de démarrer. Si le frein de sta-
tionnement n’est pas libéré avant le démar-
rage du véhicule, le frein risque de
surchauffer. Les performances de freinage
1. Levier de frein arrière
1. Verrou de stationnement du frein de stationnement
U3D562F0.book Page 7 Tuesday, June 5, 2007 7:17 PM

4-8
4pourraient être réduites, ce qui pourrait en-
traîner un accident. De plus, les freins ris-
quent de s’user prématurément.FBU18581Sélecteur de marche Le sélecteur de marche permet de sélectionner la
marche avant, le point mort et la marche arrière.
Se reporter à la section “Fonctionnement du sélec-
teur de marche et conduite en marche arrière” à la
page 6-3 pour les explications relatives au fonc-
tionnement du sélecteur de marche.
FBU18720Bouchon du réservoir de carburant Retirer le bouchon du réservoir de carburant en le
tournant dans le sens inverse des aiguilles d’une
montre.FBU18752Carburant S’assurer que le niveau de carburant est suffisant.
Remplir le réservoir de carburant jusqu’au fond du
tube de remplissage, comme illustré.
1. Sélecteur de marche
1. Bouchon du réservoir de carburant
U3D562F0.book Page 8 Tuesday, June 5, 2007 7:17 PM

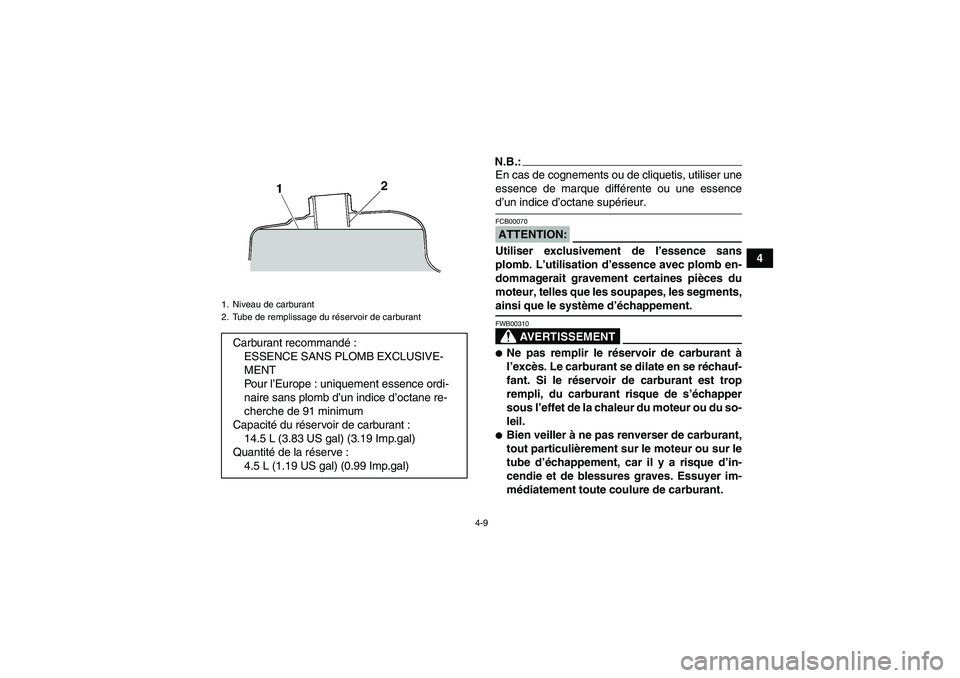

4-9
4
N.B.:En cas de cognements ou de cliquetis, utiliser une
essence de marque différente ou une essenced’un indice d’octane supérieur.ATTENTION:FCB00070Utiliser exclusivement de l’essence sans
plomb. L’utilisation d’essence avec plomb en-
dommagerait gravement certaines pièces du
moteur, telles que les soupapes, les segments,ainsi que le système d’échappement.
AVERTISSEMENT
FWB00310
Ne pas remplir le réservoir de carburant à
l’excès. Le carburant se dilate en se réchauf-
fant. Si le réservoir de carburant est trop
rempli, du carburant risque de s’échapper
sous l’effet de la chaleur du moteur ou du so-
leil.
Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tube d’échappement, car il y a risque d’in-
cendie et de blessures graves. Essuyer im-
médiatement toute coulure de carburant.
1. Niveau de carburant
2. Tube de remplissage du réservoir de carburantCarburant recommandé:
ESSENCE SANS PLOMB EXCLUSIVE-
MENT
Po u r l’Europe : uniquement essence ordi-
naire sans plomb d’un indice d’octane re-
cherche de 91 minimum
Capacité du réservoir de carburant :
14.5 L (3.83 US gal) (3.19 Imp.gal)
Quantité de la réserve :
4.5 L (1.19 US gal) (0.99 Imp.gal)
U3D562F0.book Page 9 Tuesday, June 5, 2007 7:17 PM

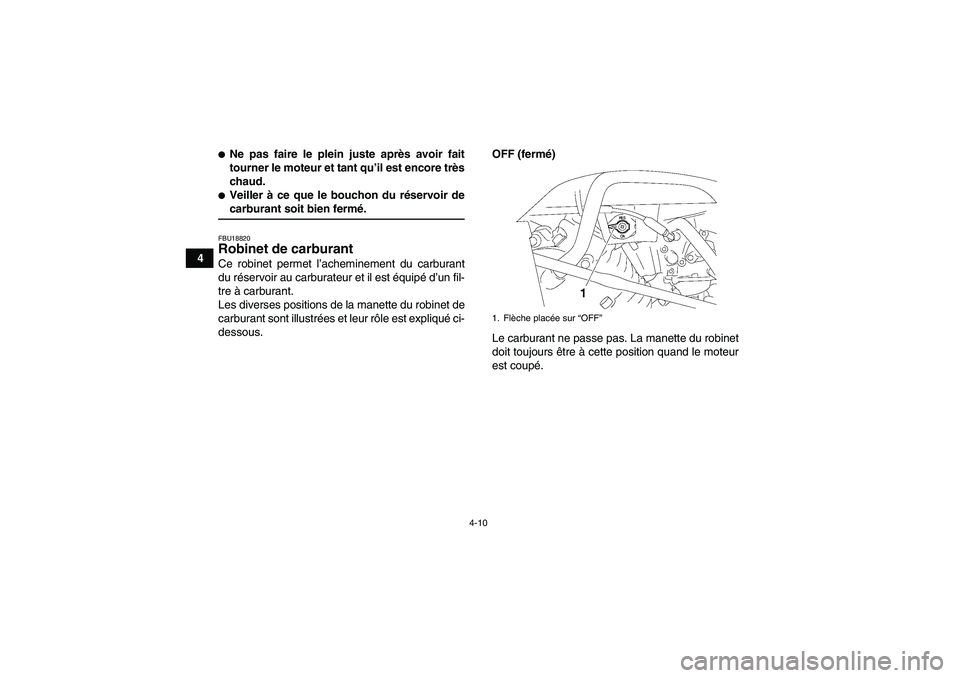

4-10
4

Ne pas faire le plein juste après avoir fait
tourner le moteur et tant qu’il est encore très
chaud.
Veiller à ce que le bouchon du réservoir decarburant soit bien fermé.FBU18820Robinet de carburant Ce robinet permet l’acheminement du carburant
du réservoir au carburateur et il est équipé d’un fil-
tre à carburant.
Les diverses positions de la manette du robinet de
carburant sont illustrées et leur rôle est expliqué ci-
dessous.OFF (fermé)
Le carburant ne passe pas. La manette du robinet
doit toujours être à cette position quand le moteur
est coupé.
1. Flèche placée sur “OFF”
