YAMAHA WOLVERINE 450 2004 Manuale de Empleo (in Spanish)

4-16
FBU00052
Jauge de carburant
La jauge de carburant indique la quantité de carburant
restant dans le réservoir. Quand l’aiguille atteint la ligne
rouge, faire le plein à la première occasion.N.B.:_ Quand le carburant vient à manquer, placer le levier du
robinet de carburant sur la position “RES”. Il reste alors
environ 4,5 l de carburant dans le réservoir. _
SBU00052
Indicador del nivel de combustible
El indicador del nivel de combustible indica la canti-
dad de combustible que queda en el depósito. Cuan-
do la aguja llega a la línea roja, llene el depósito a la
primera oportunidad.NOTA:_ Si la máquina se queda sin combustible, gire el grifo
de combustible a la posición “RES” (reserva). Que-
dan aproximadamente 4,5 L de combustible en el
depósito. _
U5ND61.book Page 16 Thursday, June 5, 2003 7:02 PM

4-17 1. Light switch “//OFF”
2. Start switch “”
3. Engine stop switch “/”
4. Override switch “OVERRIDE”
5. Horn switch “”
1. Contacteur d’éclairage “//OFF”
2. Contacteur du démarreur “”
3. Coupe-circuit du moteur “/”
4. Contacteur de désactivation “OVERRIDE”
5. Contacteur de l’avertisseur “”
1. Interruptor de luces “//OFF”
2. Interruptor de arranque “”
3. Interruptor de paro del motor “/”
4. Interruptor de cancelación “OVERRIDE”
5. Interruptor de la bocina “”
EBU00053
Handlebar switches
EBU12040
Light switch “/ /OFF”
Set the switch to “” to turn on the low beam and
the taillight.
Set the switch to “” to turn on the high beam
and the taillight.
Set the switch to “OFF” to turn off all the lights.CAUTION:_ Do not use the headlights with the engine
turned off for more than thirty minutes. The
battery may discharge to the point that the
starter motor will not operate properly. If this
should happen, remove the battery and re-
charge it. _
EBU12050
Engine stop switch “/”
Make sure that the engine stop switch is set to
“” before starting the engine. The engine stop
switch controls ignition and can be used at all
times to stop the engine, especially in an emer-
gency. The engine will not start or run when the
engine stop switch is set to “”.
U5ND61.book Page 17 Thursday, June 5, 2003 7:02 PM

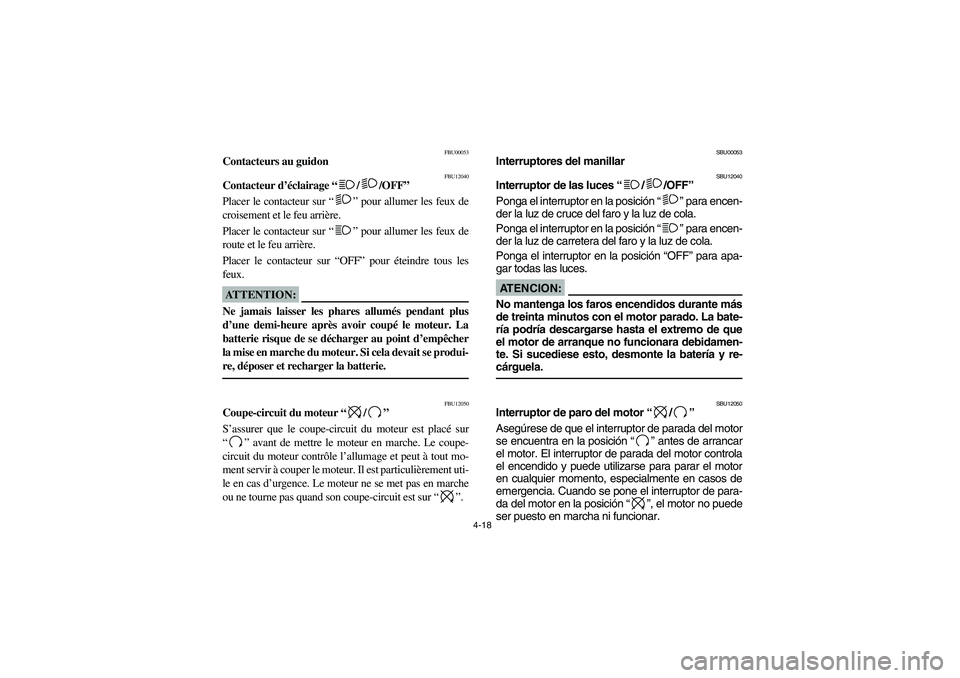

4-18
FBU00053
Contacteurs au guidon
FBU12040
Contacteur d’éclairage “/ /OFF”
Placer le contacteur sur “” pour allumer les feux de
croisement et le feu arrière.
Placer le contacteur sur “” pour allumer les feux de
route et le feu arrière.
Placer le contacteur sur “OFF” pour éteindre tous les
feux.ATTENTION:_ Ne jamais laisser les phares allumés pendant plus
d’une demi-heure après avoir coupé le moteur. La
batterie risque de se décharger au point d’empêcher
la mise en marche du moteur. Si cela devait se produi-
re, déposer et recharger la batterie. _
FBU12050
Coupe-circuit du moteur “/”
S’assurer que le coupe-circuit du moteur est placé sur
“” avant de mettre le moteur en marche. Le coupe-
circuit du moteur contrôle l’allumage et peut à tout mo-
ment servir à couper le moteur. Il est particulièrement uti-
le en cas d’urgence. Le moteur ne se met pas en marche
ou ne tourne pas quand son coupe-circuit est sur “”.
SBU00053
Interruptores del manillar
SBU12040
Interruptor de las luces “/ /OFF”
Ponga el interruptor en la posición “” para encen-
der la luz de cruce del faro y la luz de cola.
Ponga el interruptor en la posición “” para encen-
der la luz de carretera del faro y la luz de cola.
Ponga el interruptor en la posición “OFF” para apa-
gar todas las luces.AT E N C I O N :_ No mantenga los faros encendidos durante más
de treinta minutos con el motor parado. La bate-
ría podría descargarse hasta el extremo de que
el motor de arranque no funcionara debidamen-
te. Si sucediese esto, desmonte la batería y re-
cárguela. _
SBU12050
Interruptor de paro del motor “/”
Asegúrese de que el interruptor de parada del motor
se encuentra en la posición “” antes de arrancar
el motor. El interruptor de parada del motor controla
el encendido y puede utilizarse para parar el motor
en cualquier momento, especialmente en casos de
emergencia. Cuando se pone el interruptor de para-
da del motor en la posición “”, el motor no puede
ser puesto en marcha ni funcionar.
U5ND61.book Page 18 Thursday, June 5, 2003 7:02 PM

4-19 1. Light switch “//OFF”
2. Start switch “”
3. Engine stop switch “/”
4. Override switch “OVERRIDE”
5. Horn switch “”
1. Contacteur d’éclairage “//OFF”
2. Contacteur du démarreur “”
3. Coupe-circuit du moteur “/”
4. Contacteur de désactivation “OVERRIDE”
5. Contacteur de l’avertisseur “”
1. Interruptor de luces “//OFF”
2. Interruptor de arranque “”
3. Interruptor de paro del motor “/”
4. Interruptor de cancelación “OVERRIDE”
5. Interruptor de la bocina “”
EBU00607
Start switch “”
The starter motor cranks the engine when this
switch is pushed.CAUTION:
See starting instructions prior to starting the
engine. (See page 6-3 for details.)
EBU00059
Horn switch “”
Press the switch to sound the horn.
U5ND61.book Page 19 Thursday, June 5, 2003 7:02 PM

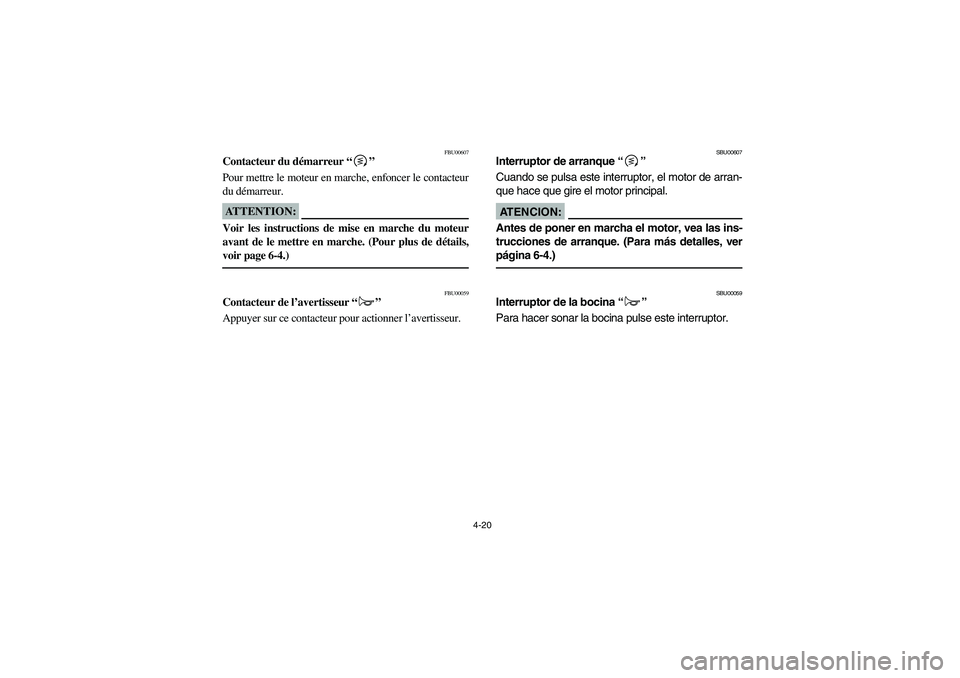

4-20
FBU00607
Contacteur du démarreur “”
Pour mettre le moteur en marche, enfoncer le contacteur
du démarreur.ATTENTION:_ Voir les instructions de mise en marche du moteur
avant de le mettre en marche. (Pour plus de détails,
voir page 6-4.)
FBU00059
Contacteur de l’avertisseur “”
Appuyer sur ce contacteur pour actionner l’avertisseur.
SBU00607
Interruptor de arranque “”
Cuando se pulsa este interruptor, el motor de arran-
que hace que gire el motor principal.AT E N C I O N :_ Antes de poner en marcha el motor, vea las ins-
trucciones de arranque. (Para más detalles, ver
página 6-4.) _
SBU00059
Interruptor de la bocina “”
Para hacer sonar la bocina pulse este interruptor.
U5ND61.book Page 20 Thursday, June 5, 2003 7:02 PM

4-21 1. Override switch “OVERRIDE”
1. Contacteur de désactivation “OVERRIDE”
1. Interruptor de cancelación “OVERRIDE”
EBU13811
Override switch “OVERRIDE”
Top speed is normally limited when operating in
4WD-LOCK. If conditions require more engine
power when riding forward, push and hold this
switch to override the 4WD-LOCK speed limiting
function. (See page 4-31 for a detailed explanation
about the differential gear lock switch and its func-
tion.) Releasing the switch restores the speed lim-
iting function.
While this switch is pushed, the segments of the
speedometer digits will appear as shown in the fig-
ure.NOTE:_ If the digits of the speedometer appear as shown
when the switch is NOT being pushed, this could
indicate a malfunction in the electrical system. In
this case, take the ATV to a Yamaha dealer at the
first opportunity. _
U5ND61.book Page 21 Thursday, June 5, 2003 7:02 PM

4-22
FBU13811
Contacteur de désactivation “OVERRIDE”
La vitesse maximale du véhicule est limitée par défaut
lors de la conduite en mode “4WD-LOCK”. Si un sur-
croît de puissance s’avère toutefois nécessaire, enfoncer
ce contacteur permet de désactiver la fonction de limita-
tion de vitesse du “4WD-LOCK” lorsque le véhicule est
en marche avant. (Se reporter à la page 4-32 pour plus de
détails au sujet du contacteur de blocage du différentiel et
de sa fonction). La fonction de limitation de vitesse est
réactivée dès que le contacteur est relâché.
Tant que ce contacteur est enfoncé, les segments formant
les chiffres du compteur de vitesse s’affichent comme il-
lustré.N.B.:_ Si les chiffres du compteur de vitesse s’affichent comme
illustré alors que le contacteur n’est pas enfoncé, il se
peut qu’il y ait une défaillance dans le circuit électrique.
Dans ce cas, il faut confier le VTT à un concessionnaire
Yamaha le plus rapidement possible. _
SBU13811
Interruptor de cancelación “OVERRIDE”
La velocidad más alta normalmente se limita cuando
se circula en el modo 4WD-LOCK. Si las condicio-
nes requieren que se disponga de más potencia del
motor cuando se circula hacia delante, presione y
mantenga presionado este interruptor para cancelar
la función del limitador de velocidad 4WD-LOCK.
(Para la descripción detallada del interruptor de blo-
queo de engranajes del diferencial y su funciona-
miento, consulte la página 4-32.) Al soltar este inte-
rruptor se repone la función del limitador de
velocidad.
Mientras se presiona este interruptor, los segmentos
de los dígitos del velocímetro aparecen como se
muestra en la ilustración.NOTA:_ Si los dígitos del velocímetro aparecieran como se
muestra cuando NO se está presionando el interrup-
tor, podría deberse a un mal funcionamiento del sis-
tema eléctrico. En este caso, lleve el ATV a un con-
cesionario Yamaha tan pronto como sea posible. _
U5ND61.book Page 22 Thursday, June 5, 2003 7:02 PM

4-23
WARNING
_ Always ride at a slow speed when the ATV is in
4WD-LOCK, and allow extra time and distance
for maneuvers.
All wheels turn at the same speed when the dif-
ferential is locked, so it takes more effort to
turn the ATV. The amount of effort is more the
faster you go. You may lose control and have
an accident if you cannot make a sharp
enough turn for the speed you are traveling. _
U5ND61.book Page 23 Thursday, June 5, 2003 7:02 PM

4-24
AVERTISSEMENT
_ Toujours rouler lentement lorsque le VTT est en
mode “4WD-LOCK” et se réserver plus de temps et
d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les roues tour-
nent à la même vitesse, ce qui rend la prise de virages
plus difficile. L’effort à fournir pour effectuer un vi-
rage augmente avec la vitesse du véhicule. Il y a ris-
que de perte de contrôle du véhicule et d’accident si
l’on ne parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule. _
ADVERTENCIA
_ Circule siempre a baja velocidad cuando el ATV
esté en el modo 4WD-LOCK, y disponga de más
tiempo y distancia para realizar las maniobras.
Cuando el diferencial está bloqueado, todas las
ruedas giran a la misma velocidad, por lo que se
requiere más esfuerzo para girar el ATV. El es-
fuerzo aumenta proporcionalmente si la veloci-
dad es más alta. Correrá el peligro de pérdida de
control y tener un accidente si no puede realizar
un giro suficientemente cerrado para la veloci-
dad a la que esté circulando. _
U5ND61.book Page 24 Thursday, June 5, 2003 7:02 PM

4-25 1. On-command four-wheel drive switch “2WD”/“4WD”
2. Differential gear lock switch “LOCK”/“4WD”
1. Contacteur de commande du mode de traction “2WD”/“4WD”
2. Contacteur de blocage du différentiel “LOCK”/“4WD”
1. Selector de tracción en las cuatro ruedas “2WD”/“4WD”
2. Selector de bloqueo del diferencial “LOCK”/“4WD”
EBU13802
On-command four-wheel drive and differential
gear lock switches
This ATV is equipped with an on-command four-
wheel drive switch “2WD”/“4WD” and a differential
gear lock switch “LOCK”/“4WD”. Select the appro-
priate drive according to terrain and the conditions.

Two-wheel drive (2WD): Power is supplied to
the rear wheels only.


Four-wheel drive (4WD): Power is supplied to
the rear and front wheels.


Four-wheel drive with the differential gear
locked (4WD-LOCK): Power is supplied to the
rear and front wheels when the differential gear
is locked (“DIFF.LOCK”). Unlike the 4WD
mode, all wheels turn at the same speed.
U5ND61.book Page 25 Thursday, June 5, 2003 7:02 PM
