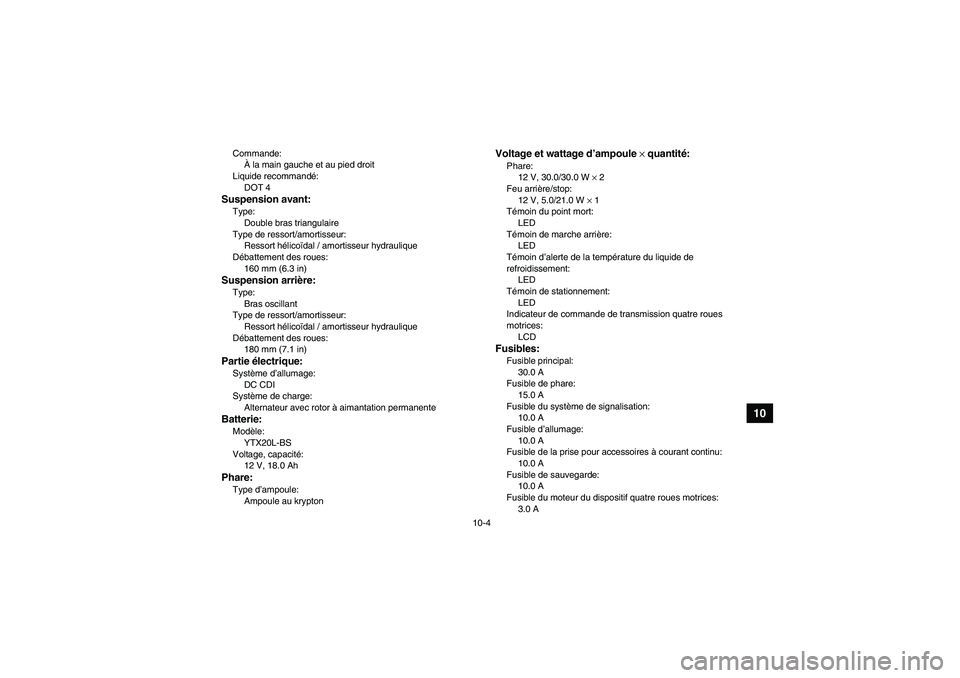

10-4
10
Commande:
À la main gauche et au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
160 mm (6.3 in)Suspension arrière:Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
180 mm (7.1 in)Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX20L-BS
Voltage, capacité:
12 V, 18.0 AhPhare:Type d’ampoule:
Ampoule au krypton
Voltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Témoin du point mort:
LED
Témoin de marche arrière:
LED
Témoin d’alerte de la température du liquide de
refroidissement:
LED
Témoin de stationnement:
LED
Indicateur de commande de transmission quatre roues
motrices:
LCDFusibles:Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible de la prise pour accessoires à courant continu:
10.0 A
Fusible de sauvegarde:
10.0 A
Fusible du moteur du dispositif quatre roues motrices:
3.0 A
U3C261F0.book Page 4 Thursday, June 29, 2006 4:36 PM

11-1
11
FBU26000

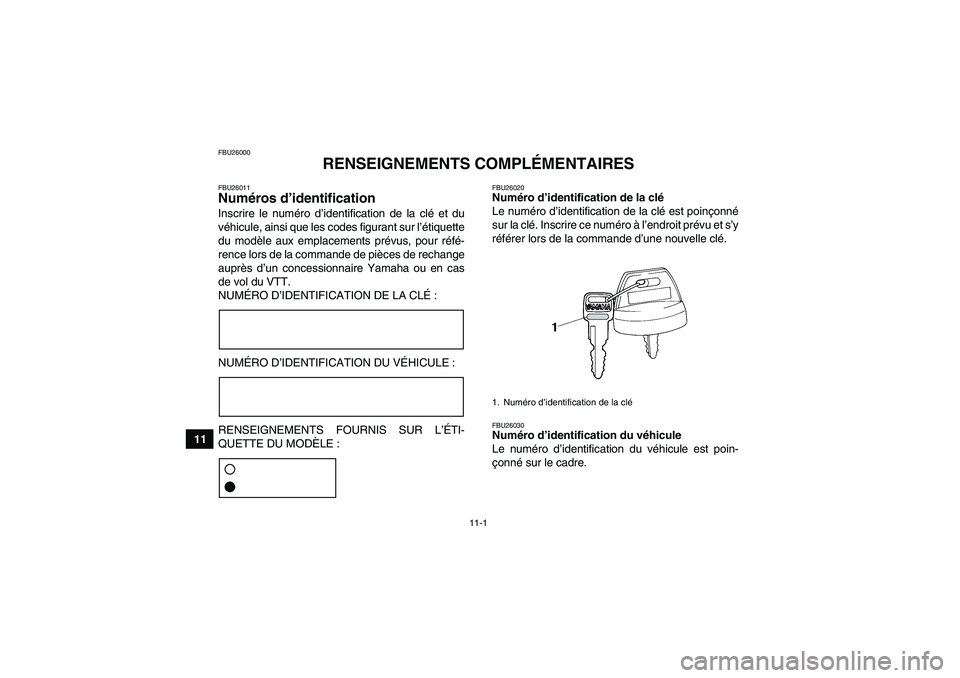

RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011Numéros d’identification Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ:
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et s’y
référer lors de la commande d’une nouvelle clé.FBU26030Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.1. Numéro d’identification de la clé
U3C261F0.book Page 1 Thursday, June 29, 2006 4:36 PM

11-2
11

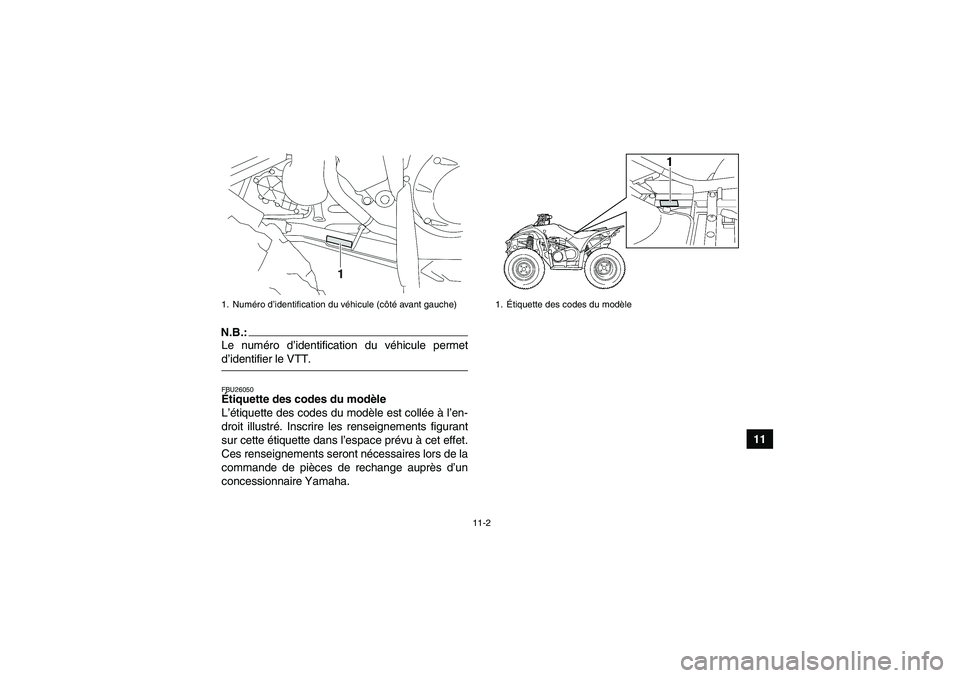

N.B.:Le numéro d’identification du véhicule permetd’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule (côté avant gauche)
1.Étiquette des codes du modèle
U3C261F0.book Page 2 Thursday, June 29, 2006 4:36 PM

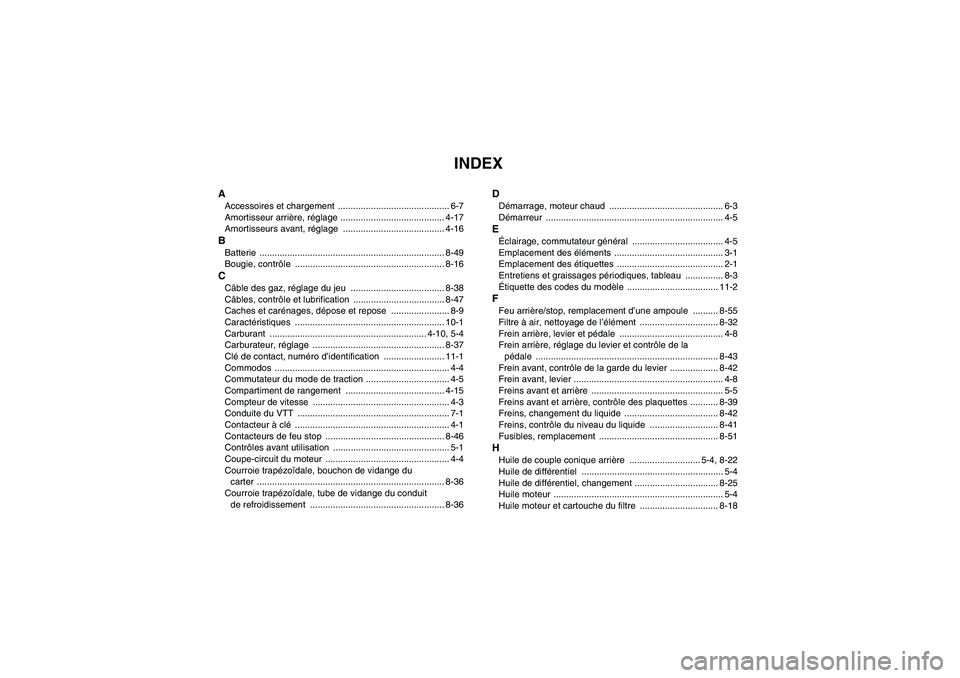

INDEX
AAccessoires et chargement ............................................ 6-7
Amortisseur arrière, réglage ......................................... 4-17
Amortisseurs avant, réglage ........................................ 4-16BBatterie ......................................................................... 8-49
Bougie, contrôle ........................................................... 8-16CCâble des gaz, réglage du jeu ..................................... 8-38
Câbles, contrôle et lubrification .................................... 8-47
Caches et carénages, dépose et repose ....................... 8-9
Caractéristiques ........................................................... 10-1
Carburant .............................................................. 4-10, 5-4
Carburateur, réglage .................................................... 8-37
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-4
Commutateur du mode de traction ................................. 4-5
Compartiment de rangement ....................................... 4-15
Compteur de vitesse ...................................................... 4-3
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-46
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-4
Courroie trapézoïdale, bouchon de vidange du
carter .......................................................................... 8-36
Courroie trapézoïdale, tube de vidange du conduit
de refroidissement ..................................................... 8-36
DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-5EÉclairage, commutateur général .................................... 4-5
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 2-1
Entretiens et graissages périodiques, tableau ............... 8-3
Étiquette des codes du modèle .................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-55
Filtre à air, nettoyage de l’élément ............................... 8-32
Frein arrière, levier et pédale ......................................... 4-8
Frein arrière, réglage du levier et contrôle de la
pédale ........................................................................ 8-43
Frein avant, contrôle de la garde du levier ................... 8-42
Frein avant, levier ........................................................... 4-8
Freins avant et arrière .................................................... 5-5
Freins avant et arrière, contrôle des plaquettes ........... 8-39
Freins, changement du liquide ..................................... 8-42
Freins, contrôle du niveau du liquide ........................... 8-41
Fusibles, remplacement ............................................... 8-51HHuile de couple conique arrière ............................ 5-4, 8-22
Huile de différentiel ........................................................ 5-4
Huile de différentiel, changement ................................. 8-25
Huile moteur ................................................................... 5-4
Huile moteur et cartouche du filtre ............................... 8-18
U3C261F0.book Page 1 Thursday, June 29, 2006 4:36 PM

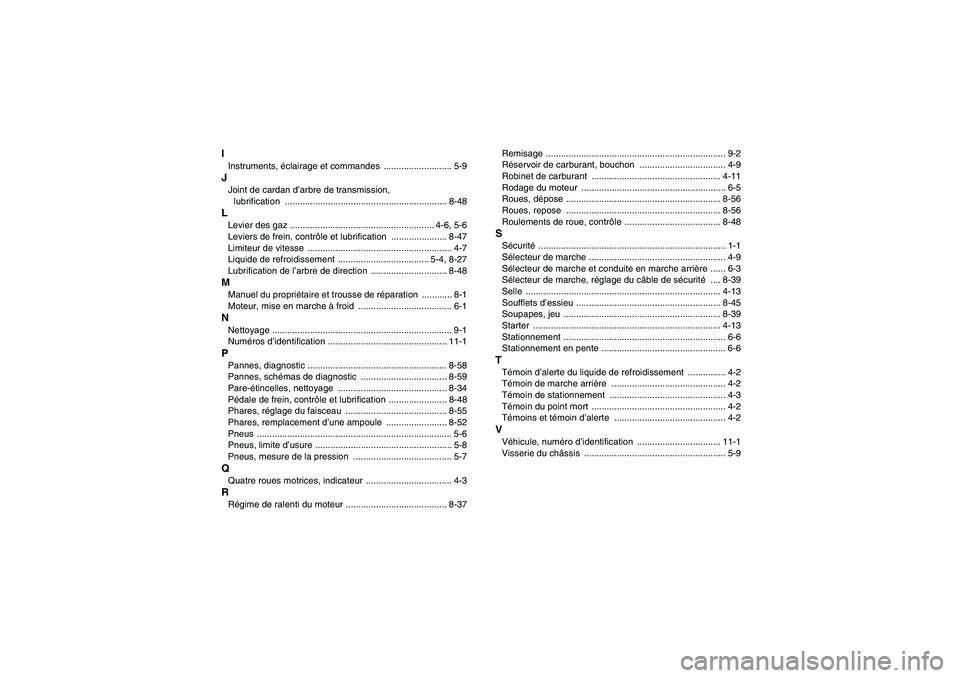

IInstruments, éclairage et commandes ........................... 5-9JJoint de cardan d’arbre de transmission,
lubrification ................................................................ 8-48LLevier des gaz ......................................................... 4-6, 5-6
Leviers de frein, contrôle et lubrification ...................... 8-47
Limiteur de vitesse ......................................................... 4-7
Liquide de refroidissement .................................... 5-4, 8-27
Lubrification de l’arbre de direction .............................. 8-48MManuel du propriétaire et trousse de réparation ............ 8-1
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-58
Pannes, schémas de diagnostic .................................. 8-59
Pare-étincelles, nettoyage ........................................... 8-34
Pédale de frein, contrôle et lubrification ....................... 8-48
Phares, réglage du faisceau ........................................ 8-55
Phares, remplacement d’une ampoule ........................ 8-52
Pneus ............................................................................. 5-6
Pneus, limite d’usure ...................................................... 5-8
Pneus, mesure de la pression ....................................... 5-7QQuatre roues motrices, indicateur .................................. 4-3RRégime de ralenti du moteur ........................................ 8-37Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon .................................. 4-9
Robinet de carburant ................................................... 4-11
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-56
Roues, repose ............................................................. 8-56
Roulements de roue, contrôle ...................................... 8-48
SSécurité .......................................................................... 1-1
Sélecteur de marche ...................................................... 4-9
Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de marche, réglage du câble de sécurité .... 8-39
Selle ............................................................................. 4-13
Soufflets d’essieu ......................................................... 8-45
Soupapes, jeu .............................................................. 8-39
Starter .......................................................................... 4-13
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6TTémoin d’alerte du liquide de refroidissement ............... 4-2
Témoin de marche arrière ............................................. 4-2
Témoin de stationnement .............................................. 4-3
Témoin du point mort ..................................................... 4-2
Témoins et témoin d’alerte ............................................ 4-2VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-9
U3C261F0.book Page 2 Thursday, June 29, 2006 4:36 PM

YAMAHA MOTOR CO., LTD.
IMPRIMÉ AUX U.S.A.
2006.07-0.3×1 CR
(F)
