YAMAHA WOLVERINE 450 2009 Manuale de Empleo (in Spanish)

10-3
10
Embrague:Tipo de embrague:
Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción primaria:
Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
39/24 × 24/18 × 33/9 (7.944)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha adelante:
38/23 (1.652)
Marcha atrás:
29/17 (1.706)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
4.0 °
Base del ángulo de inclinación:
19.3 mm (0.76 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT23 x 8R12Fabricante/modelo:
MAXXIS/M937
Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT23 x 10R12
Fabricante/modelo:
MAXXIS/M938Carga:Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
40.0 kPa (0.400 kgf/cm², 5.8 psi)
Trasero:
40.0 kPa (0.400 kgf/cm², 5.8 psi)
Mínimo:
Delantero:
37.0 kPa (0.370 kgf/cm², 5.3 psi)
Trasero:
37.0 kPa (0.370 kgf/cm², 5.3 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 6.0AT
U3C263S0.book Page 3 Thursday, May 15, 2008 11:44 AM

10-4
10
Rueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 7.5ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano izquierda y pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
160 mm (6.3 in)Suspensión trasera:Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceiteTrayectoria de la rueda:
180 mm (7.1 in)
Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
LED
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz indicadora de posición de estacionamiento:
LED
Indicador de interruptor manual de tracción en las cuatro
ruedas:
LCD
U3C263S0.book Page 4 Thursday, May 15, 2008 11:44 AM

10-5
10

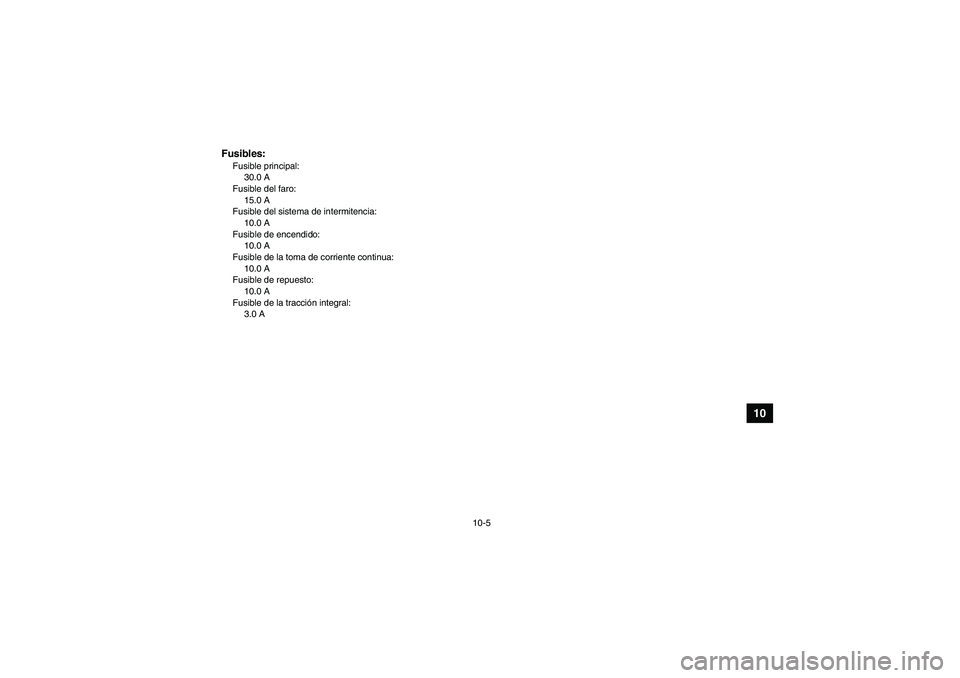

Fusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible de la toma de corriente continua:
10.0 A
Fusible de repuesto:
10.0 A
Fusible de la tracción integral:
3.0 A
U3C263S0.book Page 5 Thursday, May 15, 2008 11:44 AM

11-1
11

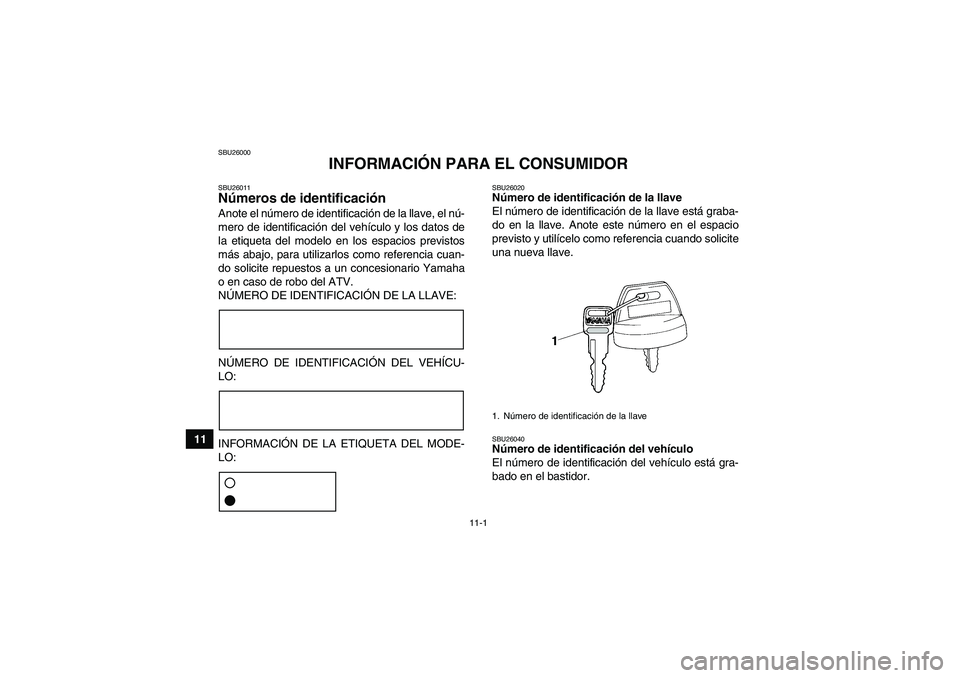

SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26011Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26040Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U3C263S0.book Page 1 Thursday, May 15, 2008 11:44 AM

11-2

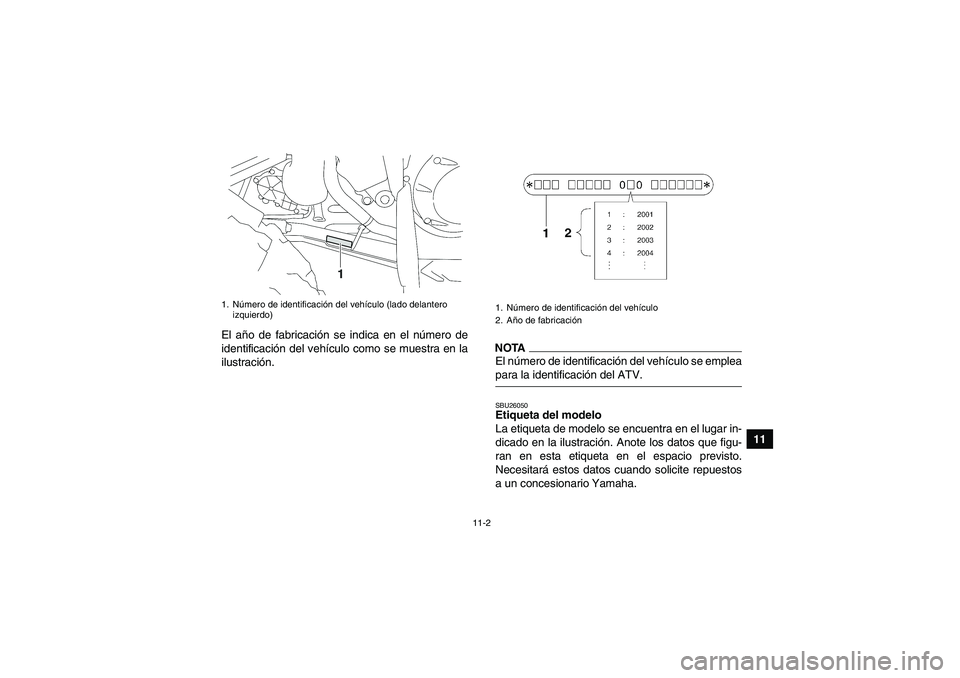

11 El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
NOTAEl número de identificación del vehículo se empleapara la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo (lado delantero
izquierdo)
1. Número de identificación del vehículo
2. Año de fabricación
U3C263S0.book Page 2 Thursday, May 15, 2008 11:44 AM

11-3
11

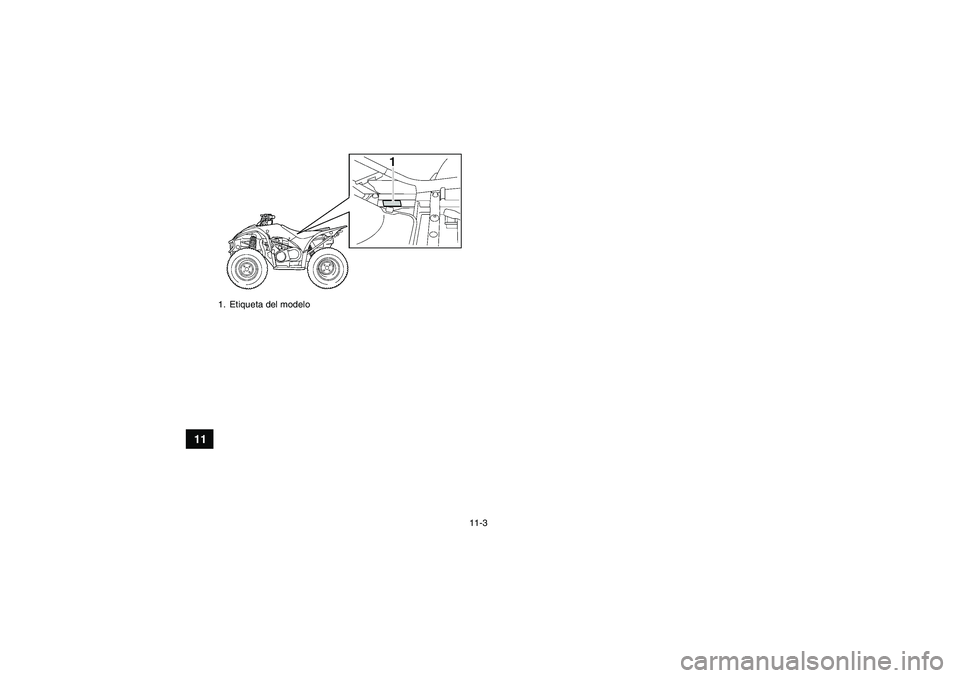

1. Etiqueta del modeloU3C263S0.book Page 3 Thursday, May 15, 2008 11:44 AM

INDEX
AAccesorios y carga ......................................................... 6-7
Aceite del diferencial ...................................................... 5-4
Aceite del diferencial, cambio ...................................... 8-26
Aceite del engranaje final ...................................... 5-4, 8-24
Aceite del motor y cartucho del filtro de aceite ............ 8-19
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-13BBatería ......................................................................... 8-51
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-58
Bombilla del faro, cambio ............................................. 8-55
Bujía, comprobación .................................................... 8-17CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-41
Cables, comprobación y engrase ................................ 8-49
Carburador, ajuste ....................................................... 8-39
Carenados y paneles, desmontaje y montaje .............. 8-10
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-51
Compartimento porta objetos ....................................... 4-14
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-17
Conjuntos amortiguadores, ajuste delantero ............... 4-15
Cuadro de mantenimiento, sistema de control de
emisiones .................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5Cuadros de identificación de averías ........................... 8-62
EEje de dirección, engrase ............................................ 8-51
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-6
Estacionamiento en una pendiente ............................... 6-6
Estárter (estrangulador) ............................................... 4-12
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-33
Frenos, delantero y trasero ............................................ 5-5
Fusibles, cambio .......................................................... 8-54GGasolina ................................................................ 4-10, 5-4
Grifo de gasolina .......................................................... 4-11
Guardapolvos de ejes .................................................. 8-48HHolgura de la válvula ................................................... 8-41IIdentificación de averías .............................................. 8-61
Indicador de tracción integral ......................................... 4-3
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ............................... 5-8
Interruptor de arranque .................................................. 4-5
Interruptor de luces ........................................................ 4-5
Interruptor de paro del motor ......................................... 4-4
Interruptores de la luz de freno .................................... 8-48
U3C263S0.book Page 1 Thursday, May 15, 2008 11:44 AM

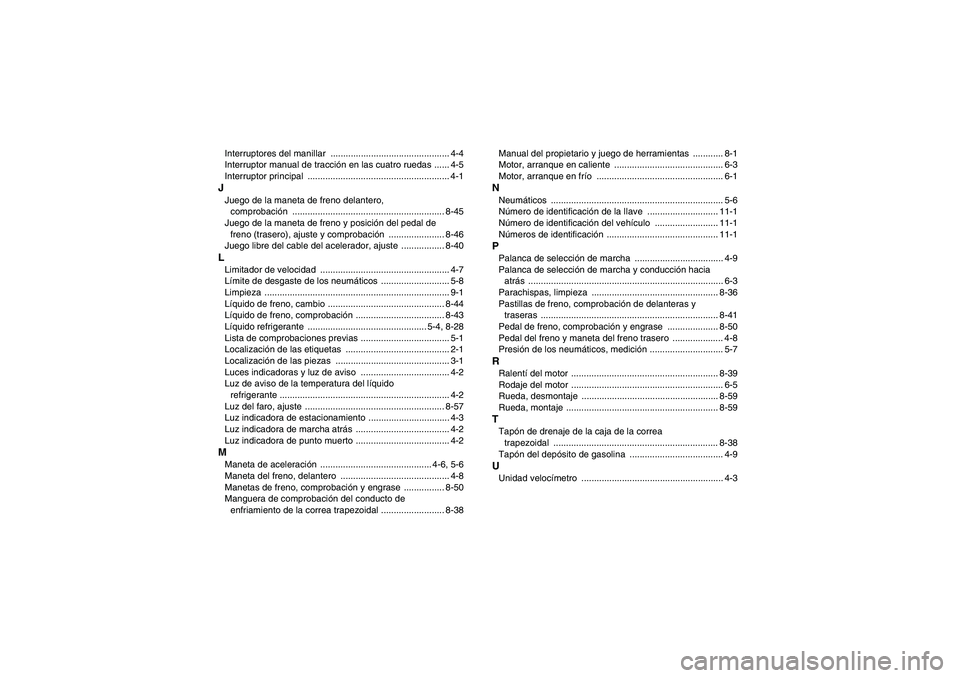

Interruptores del manillar ............................................... 4-4
