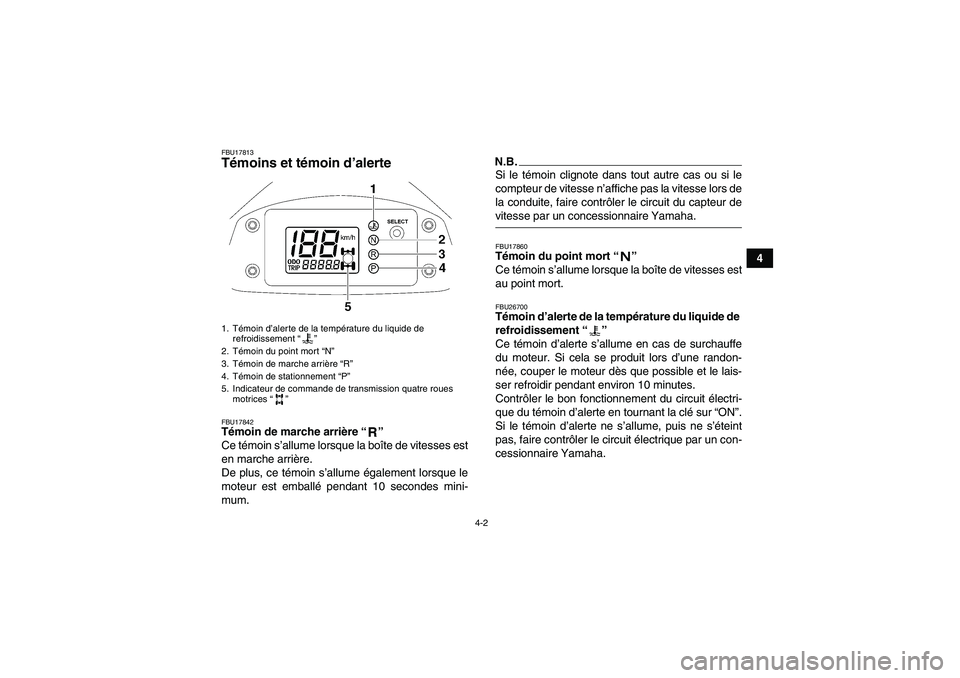

FBU17813Témoins et témoin d’alerte FBU17842Témoin de marche arrière“”
Ce témoin s’allume lorsque la boîte de vitesses est
en marche arrière.
De plus, ce témoin s’allume également lorsque le
moteur est emballé pendant 10 secondes mini-
mum.
N.B.Si le témoin clignote dans tout autre cas ou si le
compteur de vitesse n’affiche pas la vitesse lors de
la conduite, faire contrôler le circuit du capteur devitesse par un concessionnaire Yamaha.FBU17860Témoin du point mort“”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.FBU26700Témoin d’alerte de la température du liquide de
refroidissement“”
Ce témoin d’alerte s’allume en cas de surchauffe
du moteur. Si cela se produit lors d’une randon-
née, couper le moteur dès que possible et le lais-
ser refroidir pendant environ 10 minutes.
Contrôler le bon fonctionnement du circuit électri-
que du témoin d’alerte en tournant la clé sur “ON”.
Si le témoin d’alerte ne s’allume, puis ne s’éteint
pas, faire contrôler le circuit électrique par un con-
cessionnaire Yamaha.
1. Témoin d’alerte de la température du liquide de
refroidissement“”
2. Témoin du point mort “N”
3. Témoin de marche arrière “R”
4. Témoin de stationnement “P”
5. Indicateur de commande de transmission quatre roues
motrices“”U3C263F0.book Page 2 Wednesday, May 14, 2008 9:14 PM

4-3
4
ATTENTIONFCB00010
La surchauffe du moteur peut être causée
par un chargement excessif du véhicule. En
cas de surcharge, il convient de réduire la
charge conformément aux caractéristiques
données.
Attendre que le témoin d’alerte s’éteigne
avant de mettre le moteur en marche. L’utili-
sation prolongée du véhicule lorsque ce té-
moin d’alerte est allumé risque d’endomma-ger le moteur.FBU26591Indicateur de commande de transmission qua-
tre roues motrices“”
Cet indicateur s’allume lorsque le commutateur du
mode de traction quatre roues motrices est réglé à
la position “4WD”.N.B.En raison du mécanisme de synchronisation du
différentiel, l’indicateur ne s’allume cependant pastoujours tant que le véhicule est à l’arrêt.
FBU17970Témoin de stationnement“”
Ce témoin s’allume lorsque la boîte de vitesses est
à la position de stationnement.FBU26362Bloc de compteur de vitesse Le bloc de compteur de vitesse se compose des
éléments suivants :
un compteur de vitesse (affichant la vitesse de
conduite)
un compteur kilométrique (affichant la distance
totale parcourue)1. Compteur de vitesse
2. Compteur kilométrique/totalisateur journalier
3. Bouton “SELECT”
U3C263F0.book Page 3 Wednesday, May 14, 2008 9:14 PM

7-16
7Si une côte s’avère plus difficile que prévu, faire
demi-tour tant que le VTT avance avec suffisam-
ment de puissance (à condition de disposer de la
place nécessaire) et redescendre la côte.
AVERTISSEMENT
FWB01600Ne jamais faire demi-tour sur un terrain en
pente avant d’avoir maîtrisé la technique, telle
qu’elle est décrite dans ce manuel, sur un ter-
rain de niveau. Être toujours très prudent en ef-
fectuant des virages, quel que soit le type de
pente. Éviter, dans la mesure du possible, d’ef-
fectuer la traversée latérale d’une pente trop
raide.
Lors de la traversée latérale de pentes :
Toujours suivre le procédé tel qu’il est décrit
dans ce manuel.
Éviter les collines au sol trop glissant ou
meuble.
Déplacer son poids du côté de la montée.Si le VTT a calé ou s’il s’est arrêté et que l’on juge
pouvoir atteindre le sommet de la côte, redémarrer
prudemment afin que les roues avant ne se soulè-
vent pas, car cela pourrait entraîner la perte de
contrôle du véhicule. S’il est impossible de conti-
nuer l’ascension, descendre du VTT. Tourner le
VTT en le poussant, puis redescendre la colline.
Si le véhicule se met à reculer, surtout NE PAS ac-
tionner brusquement le frein arrière. En mode de
transmission “2WD”, n’utiliser que le frein avant.
En mode de transmission “4WD”, comme le train
de transmission rend les quatre roues solidaires,
que l’on utilise le frein avant ou arrière, ils ont tous
deux un effet sur chacune des roues, et il convient
U3C263F0.book Page 16 Wednesday, May 14, 2008 9:14 PM

7-17

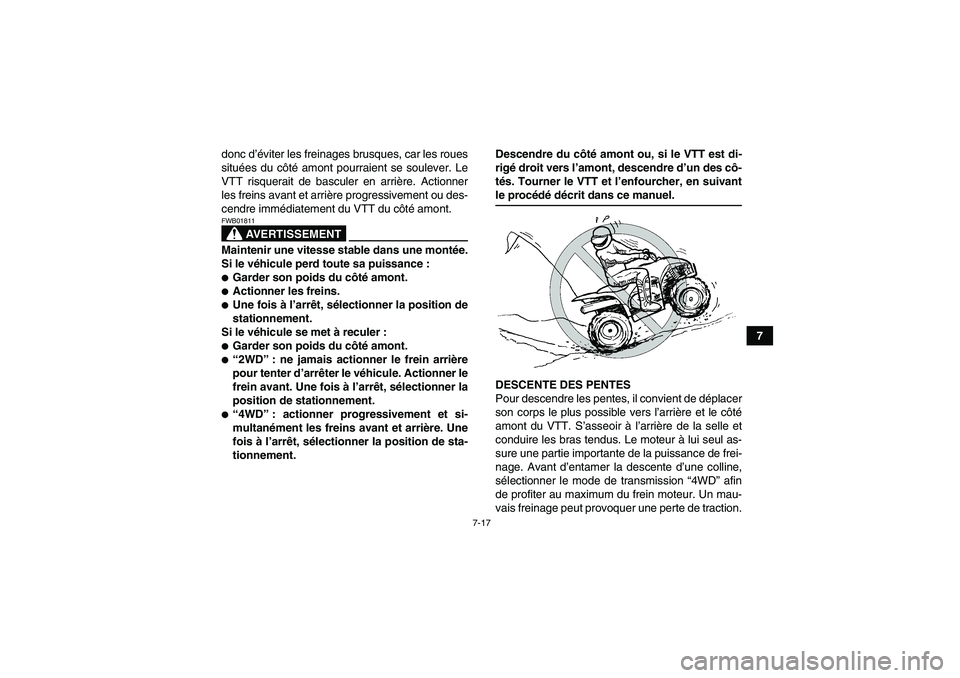

7 donc d’éviter les freinages brusques, car les roues
situées du côté amont pourraient se soulever. Le
VTT risquerait de basculer en arrière. Actionner
les freins avant et arrière progressivement ou des-
cendre immédiatement du VTT du côté amont.
AVERTISSEMENT
FWB01811Maintenir une vitesse stable dans une montée.
Si le véhicule perd toute sa puissance :
Garder son poids du côté amont.
Actionner les freins.
Une fois à l’arrêt, sélectionner la position de
stationnement.
Si le véhicule se met à reculer :
Garder son poids du côté amont.
“2WD”: ne jamais actionner le frein arrière
pour tenter d’arrêter le véhicule. Actionner le
frein avant. Une fois à l’arrêt, sélectionner la
position de stationnement.
“4WD”: actionner progressivement et si-
multanément les freins avant et arrière. Une
fois à l’arrêt, sélectionner la position de sta-
tionnement.Descendre du côté amont ou, si le VTT est di-
rigé droit vers l’amont, descendre d’un des cô-
tés. Tourner le VTT et l’enfourcher, en suivant
le procédé décrit dans ce manuel.
DESCENTE DES PENTES
Pour descendre les pentes, il convient de déplacer
son corps le plus possible vers l’arrière et le côté
amont du VTT. S’asseoir à l’arrière de la selle et
conduire les bras tendus. Le moteur à lui seul as-
sure une partie importante de la puissance de frei-
nage. Avant d’entamer la descente d’une colline,
sélectionner le mode de transmission “4WD” afin
de profiter au maximum du frein moteur. Un mau-
vais freinage peut provoquer une perte de traction.
U3C263F0.book Page 17 Wednesday, May 14, 2008 9:14 PM

7-18
7Être particulièrement vigilant lors des descendes
de pentes à sol meuble ou glissant. En effet, les
performances de freinage et la traction risquent
d’être réduites. Une mauvaise technique de frei-
nage peut également provoquer une perte de la
traction.
Lorsque ce quad est en mode de transmission
quatre roues motrices, le train de transmission
rend les quatre roues solidaires. Chaque frein,
avant ou arrière, agit donc simultanément sur les
quatre roues. Dans une descente, les leviers et la
pédale de frein agissent toujours sur les roues si-
tuées du côté aval. Que l’on utilise le frein avant ou
arrière, il faut donc éviter les freinages brusques,
car les roues situées du côté amont risqueraient
de se soulever. Actionner progressivement et si-
multanément les freins avant et arrière.
Dans la mesure du possible, descendre une pente
tout droit. Éviter les braquages brusques qui pour-
raient faire basculer le VTT ou même lui faire effec-
tuer des tonneaux. Choisir son chemin avec soin
et ne pas conduire trop vite afin d’être toujours en
mesure de maîtriser son véhicule si un obstacle
devait surgir.
AVERTISSEMENT
FWB01620Toujours recourir aux techniques de descente
de collines décrites dans ce manuel.
N.B. : suivre le procédé particulier au freinage
en descente.
Évaluer les conditions du terrain avant d’en-
tamer la descente.
Se pencher de sorte à déplacer son poids
vers l’arrière du véhicule.
Ne jamais dévaler une colline.
Éviter de descendre une colline à un angle
qui ferait trop pencher le VTT. Dans la me-
sure du possible, descendre une pente toutdroit.
U3C263F0.book Page 18 Wednesday, May 14, 2008 9:14 PM

10-3
10
Embrayage:Type d’embrayage:
Humide, centrifuge automatiqueTransmission:Système de réduction primaire:
Courroie trapézoïdale
Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire:
39/24 × 24/18 × 33/9 (7.944)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
À la main gauche
Marche avant:
38/23 (1.652)
Marche arrière:
29/17 (1.706)Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
4.0 °
Chasse:
19.3 mm (0.76 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT23 x 8R12Fabricant/modèle:
MAXXIS/M937
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT23 x 10R12
Fabricant/modèle:
MAXXIS/M938Charge:Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
40.0 kPa (0.400 kgf/cm², 5.8 psi)
Arrière:
40.0 kPa (0.400 kgf/cm², 5.8 psi)
Minimum:
Avant:
37.0 kPa (0.370 kgf/cm², 5.3 psi)
Arrière:
37.0 kPa (0.370 kgf/cm², 5.3 psi)Roue avant:Type de roue:
Roue emboutie
Taille de jante:
12 x 6.0AT
U3C263F0.book Page 3 Wednesday, May 14, 2008 9:14 PM

10-5
10

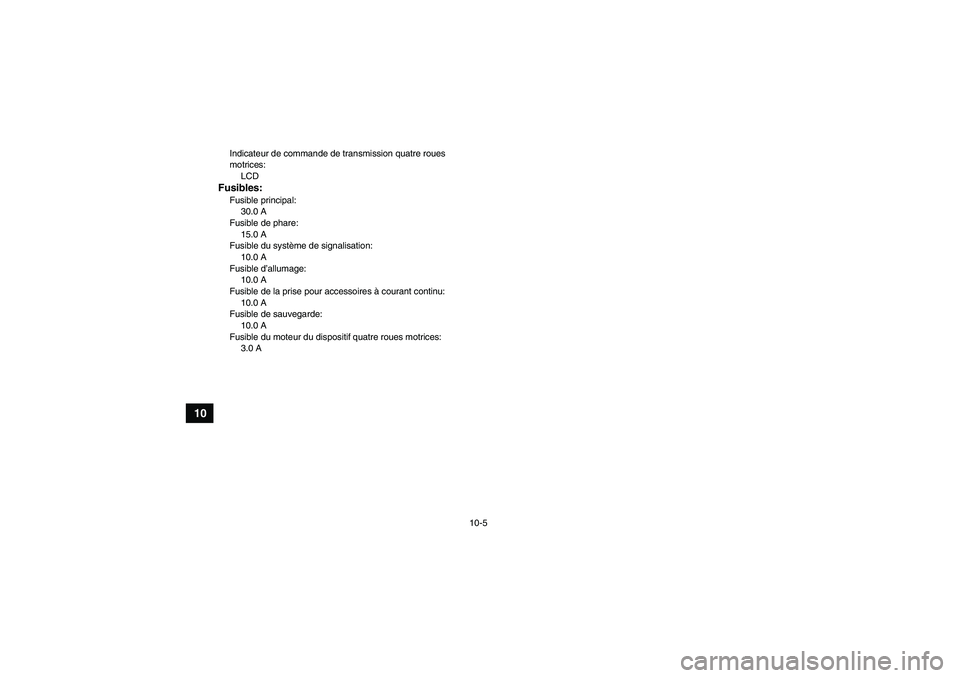

Indicateur de commande de transmission quatre roues
motrices:
LCDFusibles:Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible de la prise pour accessoires à courant continu:
10.0 A
Fusible de sauvegarde:
10.0 A
Fusible du moteur du dispositif quatre roues motrices:
3.0 A
