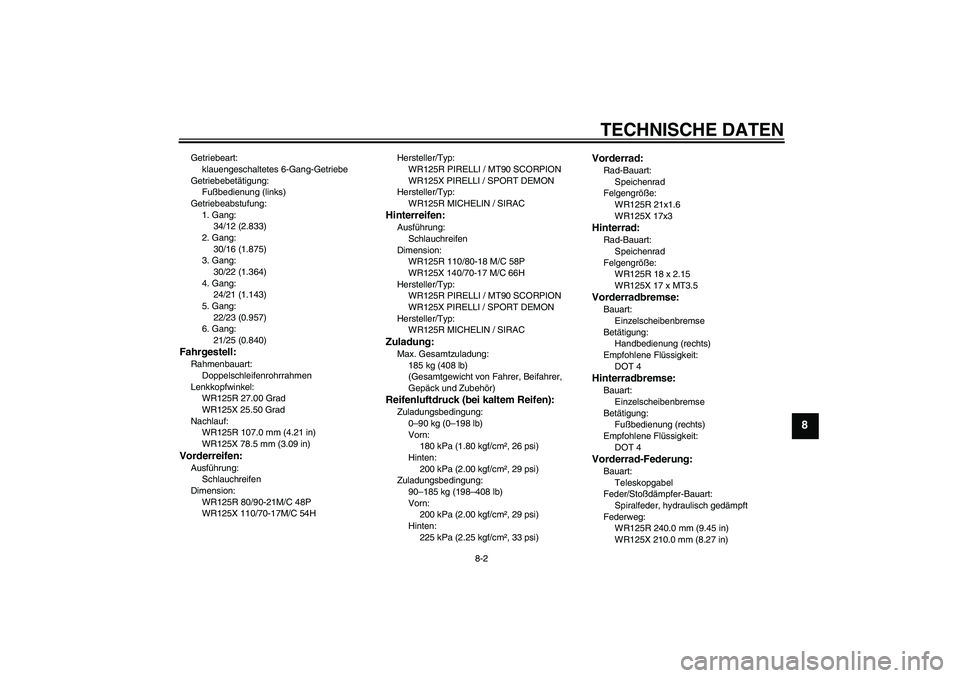

TECHNISCHE DATEN
8-2
8
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
34/12 (2.833)
2. Gang:
30/16 (1.875)
3. Gang:
30/22 (1.364)
4. Gang:
24/21 (1.143)
5. Gang:
22/23 (0.957)
6. Gang:
21/25 (0.840)Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
WR125R 27.00 Grad
WR125X 25.50 Grad
Nachlauf:
WR125R 107.0 mm (4.21 in)
WR125X 78.5 mm (3.09 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
WR125R 80/90-21M/C 48P
WR125X 110/70-17M/C 54HHersteller/Typ:
WR125R PIRELLI / MT90 SCORPION
WR125X PIRELLI / SPORT DEMON
Hersteller/Typ:
WR125R MICHELIN / SIRAC
Hinterreifen:Ausführung:
Schlauchreifen
Dimension:
WR125R 110/80-18 M/C 58P
WR125X 140/70-17 M/C 66H
Hersteller/Typ:
WR125R PIRELLI / MT90 SCORPION
WR125X PIRELLI / SPORT DEMON
Hersteller/Typ:
WR125R MICHELIN / SIRACZuladung:Max. Gesamtzuladung:
185 kg (408 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
180 kPa (1.80 kgf/cm², 26 psi)
Hinten:
200 kPa (2.00 kgf/cm², 29 psi)
Zuladungsbedingung:
90–185 kg (198–408 lb)
Vorn:
200 kPa (2.00 kgf/cm², 29 psi)
Hinten:
225 kPa (2.25 kgf/cm², 33 psi)
Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße:
WR125R 21x1.6
WR125X 17x3Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
WR125R 18 x 2.15
WR125X 17 x MT3.5Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
WR125R 240.0 mm (9.45 in)
WR125X 210.0 mm (8.27 in)
U22BG1G0.book Page 2 Tuesday, September 15, 2009 4:01 PM
Page 82 of 88

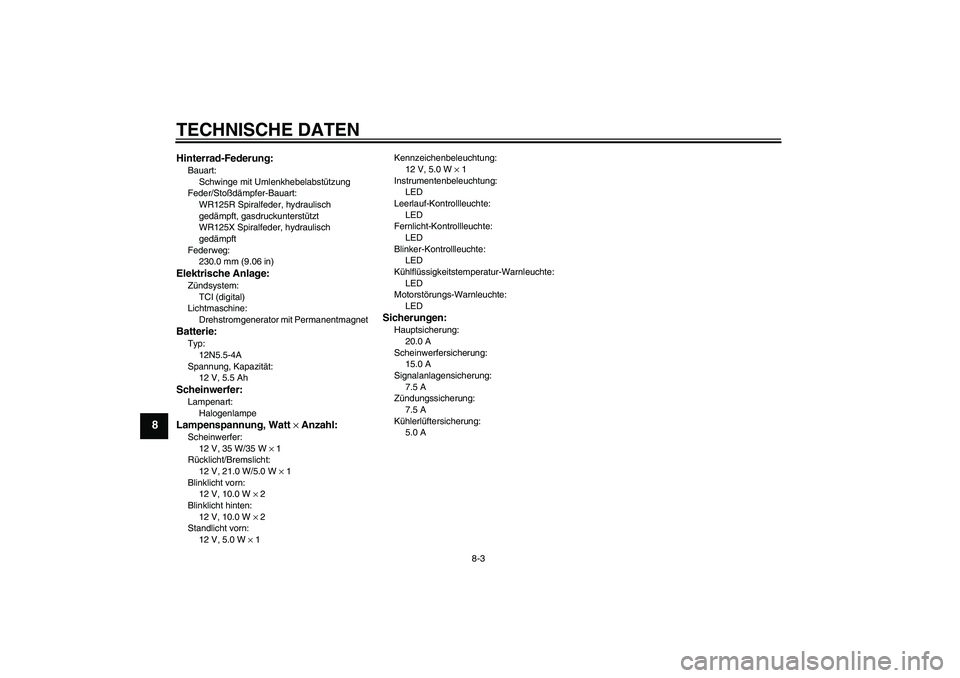

TECHNISCHE DATEN
8-3
8
Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
WR125R Spiralfeder, hydraulisch
gedämpft, gasdruckunterstützt
WR125X Spiralfeder, hydraulisch
gedämpft
Federweg:
230.0 mm (9.06 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
12N5.5-4A
Spannung, Kapazität:
12 V, 5.5 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 35 W/35 W × 1
Rücklicht/Bremslicht:
12 V, 21.0 W/5.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Sicherungen:Hauptsicherung:
20.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
7.5 A
Kühlerlüftersicherung:
5.0 A
U22BG1G0.book Page 3 Tuesday, September 15, 2009 4:01 PM
Page 83 of 88

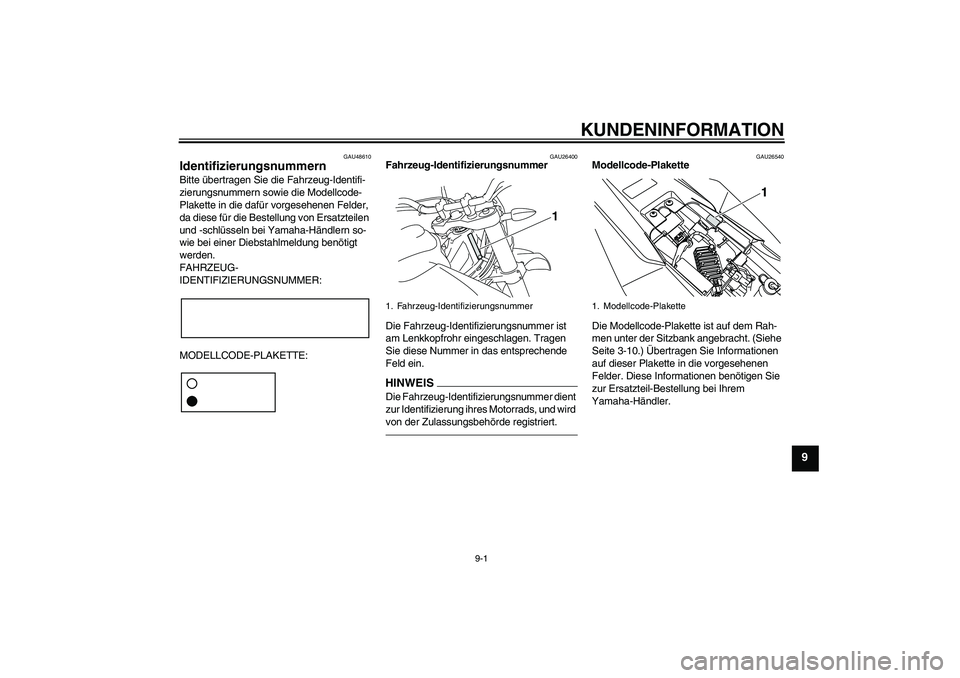

KUNDENINFORMATION
9-1
9
GAU48610
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26540
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-10.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
U22BG1G0.book Page 1 Tuesday, September 15, 2009 4:01 PM
Page 84 of 88

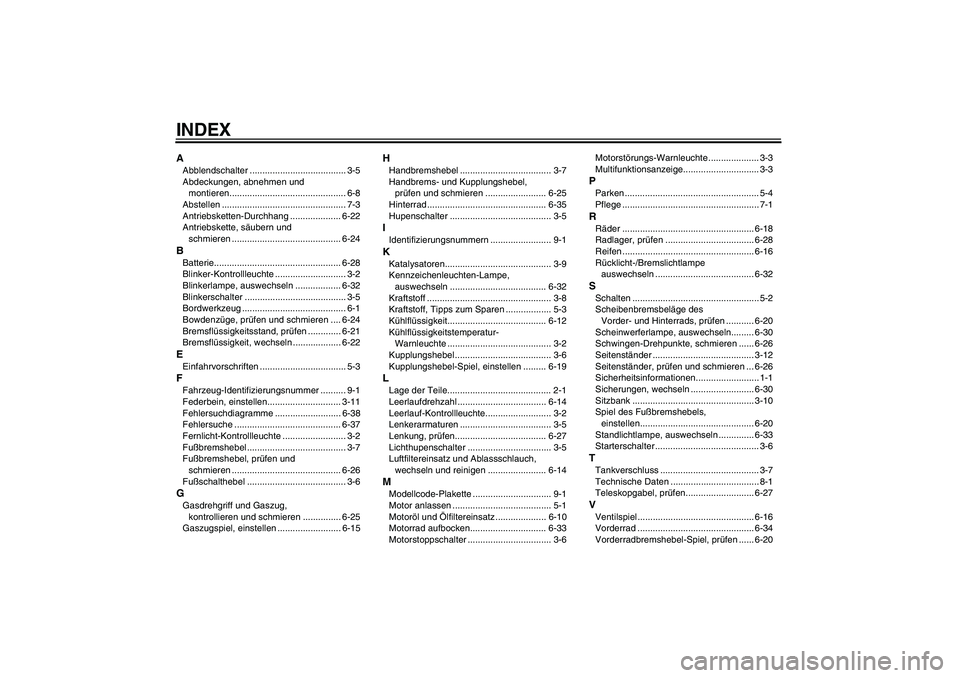

INDEXAAbblendschalter ...................................... 3-5
Abdeckungen, abnehmen und
montieren.............................................. 6-8
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-22
Antriebskette, säubern und
schmieren ........................................... 6-24BBatterie.................................................. 6-28
Blinker-Kontrollleuchte ............................ 3-2
Blinkerlampe, auswechseln .................. 6-32
Blinkerschalter ........................................ 3-5
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-24
Bremsflüssigkeitsstand, prüfen ............. 6-21
Bremsflüssigkeit, wechseln ................... 6-22EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-11
Fehlersuchdiagramme .......................... 6-38
Fehlersuche .......................................... 6-37
Fernlicht-Kontrollleuchte ......................... 3-2
Fußbremshebel ....................................... 3-7
Fußbremshebel, prüfen und
schmieren ........................................... 6-26
Fußschalthebel ....................................... 3-6GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-25
Gaszugspiel, einstellen ......................... 6-15
HHandbremshebel .................................... 3-7
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-25
Hinterrad ............................................... 6-35
Hupenschalter ........................................ 3-5IIdentifizierungsnummern ........................ 9-1KKatalysatoren.......................................... 3-9
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-32
Kraftstoff ................................................. 3-8
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-12
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-2
Kupplungshebel ...................................... 3-6
Kupplungshebel-Spiel, einstellen ......... 6-19LLage der Teile......................................... 2-1
Leerlaufdrehzahl ................................... 6-14
Leerlauf-Kontrollleuchte.......................... 3-2
Lenkerarmaturen .................................... 3-5
Lenkung, prüfen.................................... 6-27
Lichthupenschalter ................................. 3-5
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ....................... 6-14MModellcode-Plakette ............................... 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfiltereinsatz .................... 6-10
Motorrad aufbocken.............................. 6-33
Motorstoppschalter ................................. 3-6Motorstörungs-Warnleuchte .................... 3-3
Multifunktionsanzeige.............................. 3-3
PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-18
Radlager, prüfen ................................... 6-28
Reifen .................................................... 6-16
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-32SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-20
Scheinwerferlampe, auswechseln......... 6-30
Schwingen-Drehpunkte, schmieren ...... 6-26
Seitenständer ........................................ 3-12
Seitenständer, prüfen und schmieren ... 6-26
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-30
Sitzbank ................................................ 3-10
Spiel des Fußbremshebels,
einstellen............................................. 6-20
Standlichtlampe, auswechseln .............. 6-33
Starterschalter ......................................... 3-6TTankverschluss ....................................... 3-7
Technische Daten ................................... 8-1
Teleskopgabel, prüfen........................... 6-27VVentilspiel .............................................. 6-16
Vorderrad .............................................. 6-34
Vorderradbremshebel-Spiel, prüfen ...... 6-20
U22BG1G0.book Page 1 Tuesday, September 15, 2009 4:01 PM
Page 85 of 88

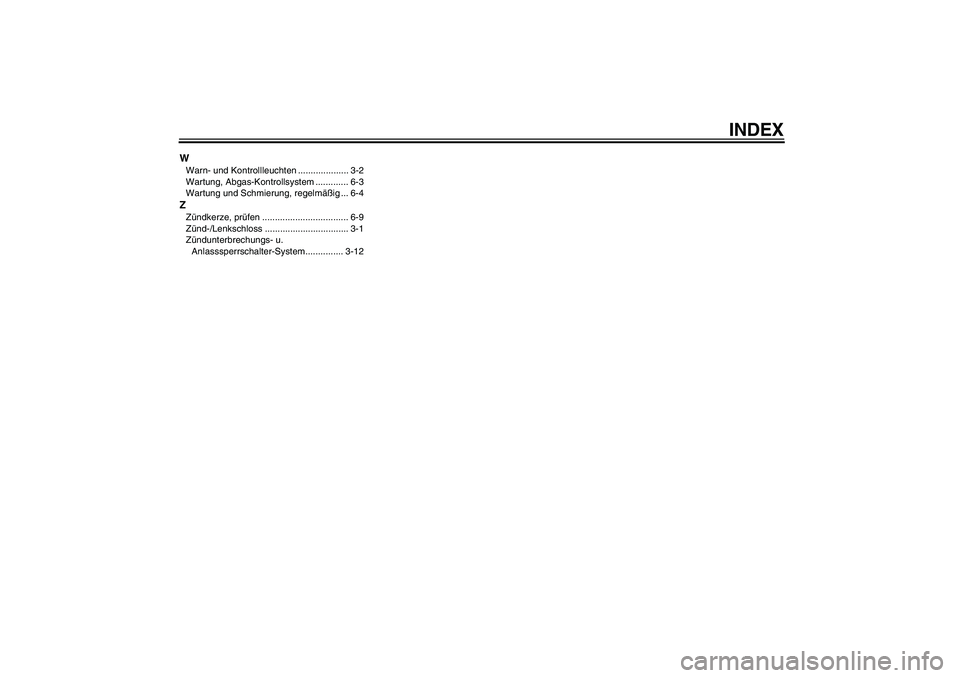

INDEX
