YAMAHA WR 125R 2010 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE

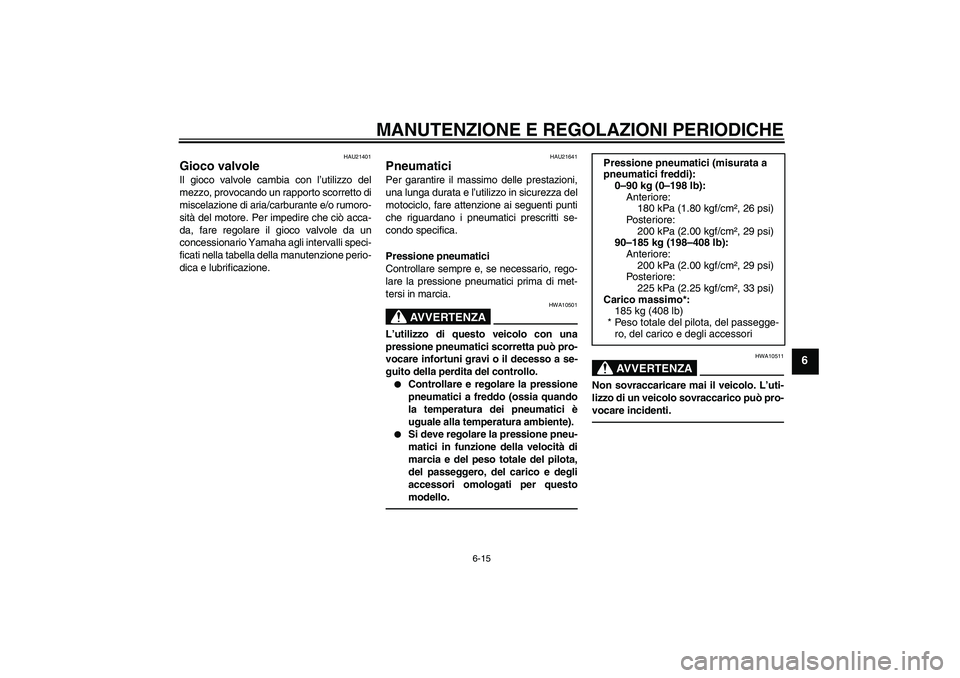

6-15
6
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21641
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
180 kPa (1.80 kgf/cm², 26 psi)
Po st e r io r e:
200 kPa (2.00 kgf/cm², 29 psi)
90–185 kg (198–408 lb):
Anteriore:
200 kPa (2.00 kgf/cm², 29 psi)
Po st e r io r e:
225 kPa (2.25 kgf/cm², 33 psi)
Carico massimo*:
185 kg (408 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
U22BH1H0.book Page 15 Tuesday, September 15, 2009 4:40 PM

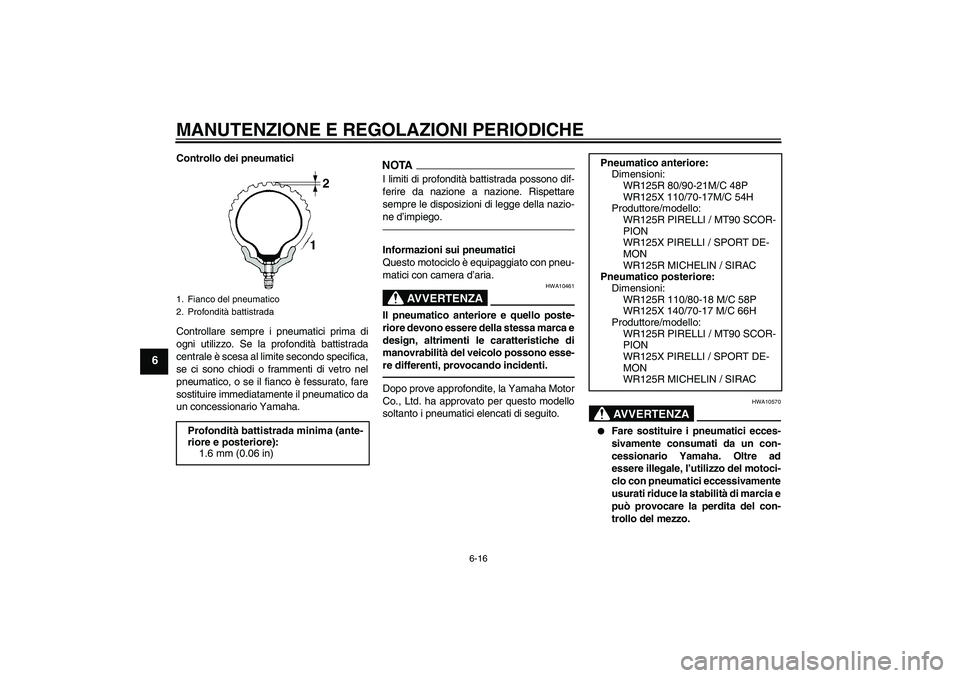

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.Informazioni sui pneumatici
Questo motociclo è equipaggiato con pneu-
matici con camera d’aria.
AVVERTENZA
HWA10461
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca e
design, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocando incidenti.Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10570


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del motoci-
clo con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
Pneumatico anteriore:
Dimensioni:
WR125R 80/90-21M/C 48P
WR125X 110/70-17M/C 54H
Produttore/modello:
WR125R PIRELLI / MT90 SCOR-
PION
WR125X PIRELLI / SPORT DE-
MON
WR125R MICHELIN / SIRAC
Pneumatico posteriore:
Dimensioni:
WR125R 110/80-18 M/C 58P
WR125X 140/70-17 M/C 66H
Produttore/modello:
WR125R PIRELLI / MT90 SCOR-
PION
WR125X PIRELLI / SPORT DE-
MON
WR125R MICHELIN / SIRAC
U22BH1H0.book Page 16 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

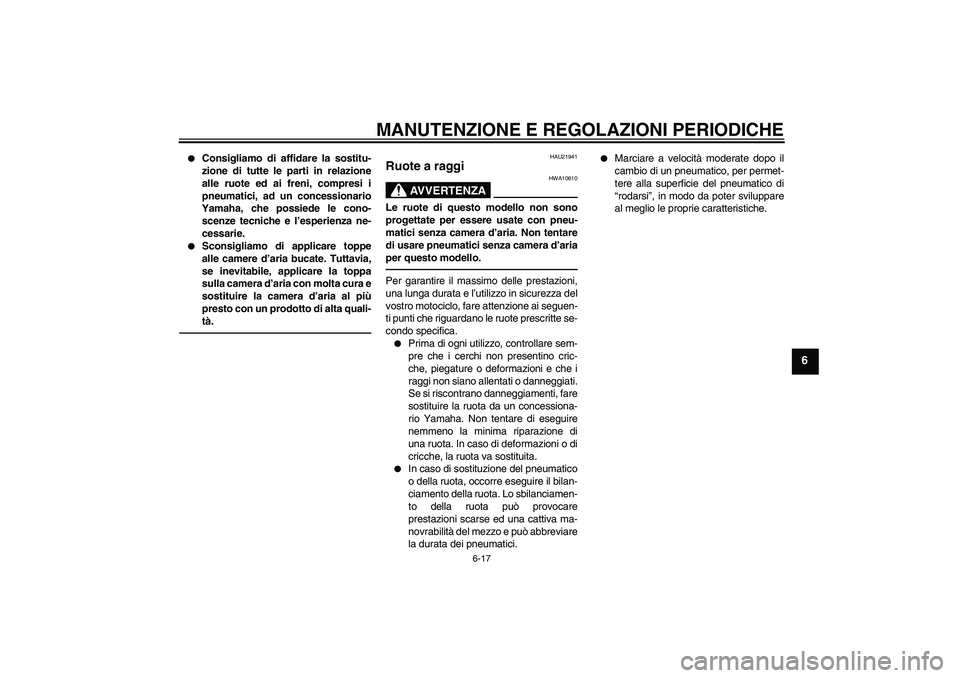

6-17
6


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.


Sconsigliamo di applicare toppe
alle camere d’aria bucate. Tuttavia,
se inevitabile, applicare la toppa
sulla camera d’aria con molta cura e
sostituire la camera d’aria al più
presto con un prodotto di alta quali-
tà.
HAU21941
Ruote a raggi
AVVERTENZA
HWA10610
Le ruote di questo modello non sono
progettate per essere usate con pneu-
matici senza camera d’aria. Non tentare
di usare pneumatici senza camera d’aria
per questo modello.Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, fare attenzione ai seguen-
ti punti che riguardano le ruote prescritte se-
condo specifica.

Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature o deformazioni e che i
raggi non siano allentati o danneggiati.
Se si riscontrano danneggiamenti, fare
sostituire la ruota da un concessiona-
rio Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.


Marciare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
U22BH1H0.book Page 17 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

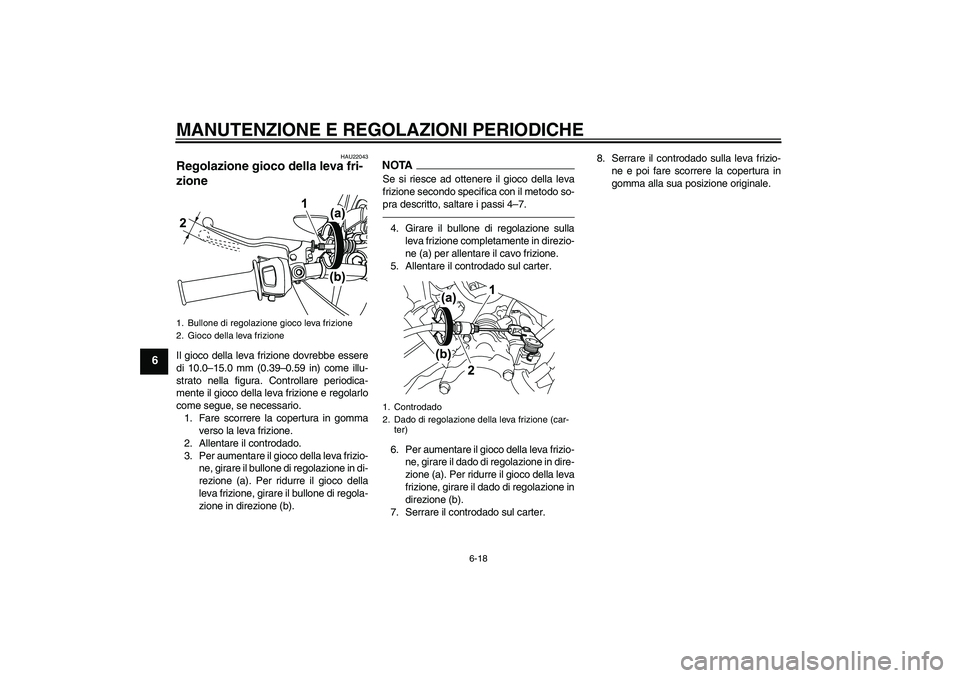

6-18
6
HAU22043
Regolazione gioco della leva fri-
zione Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
1. Fare scorrere la copertura in gomma
verso la leva frizione.
2. Allentare il controdado.
3. Per aumentare il gioco della leva frizio-
ne, girare il bullone di regolazione in di-
rezione (a). Per ridurre il gioco della
leva frizione, girare il bullone di regola-
zione in direzione (b).
NOTASe si riesce ad ottenere il gioco della leva
frizione secondo specifica con il metodo so-
pra descritto, saltare i passi 4–7.4. Girare il bullone di regolazione sulla
leva frizione completamente in direzio-
ne (a) per allentare il cavo frizione.
5. Allentare il controdado sul carter.
6. Per aumentare il gioco della leva frizio-
ne, girare il dado di regolazione in dire-
zione (a). Per ridurre il gioco della leva
frizione, girare il dado di regolazione in
direzione (b).
7. Serrare il controdado sul carter.8. Serrare il controdado sulla leva frizio-
ne e poi fare scorrere la copertura in
gomma alla sua posizione originale.
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
1. Controdado
2. Dado di regolazione della leva frizione (car-
ter)
U22BH1H0.book Page 18 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

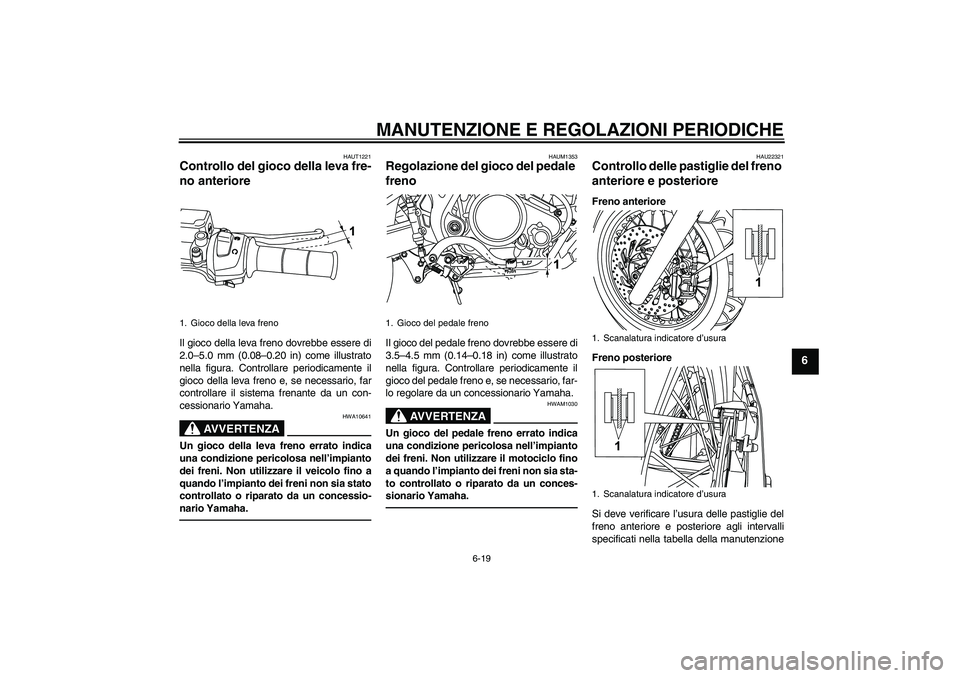

6-19
6
HAUT1221
Controllo del gioco della leva fre-
no anteriore Il gioco della leva freno dovrebbe essere di
2.0–5.0 mm (0.08–0.20 in) come illustrato
nella figura. Controllare periodicamente il
gioco della leva freno e, se necessario, far
controllare il sistema frenante da un con-
cessionario Yamaha.
AVVERTENZA
HWA10641
Un gioco della leva freno errato indica
una condizione pericolosa nell’impianto
dei freni. Non utilizzare il veicolo fino a
quando l’impianto dei freni non sia stato
controllato o riparato da un concessio-
nario Yamaha.
HAUM1353
Regolazione del gioco del pedale
freno Il gioco del pedale freno dovrebbe essere di
3.5–4.5 mm (0.14–0.18 in) come illustrato
nella figura. Controllare periodicamente il
gioco del pedale freno e, se necessario, far-
lo regolare da un concessionario Yamaha.
AVVERTENZA
HWAM1030
Un gioco del pedale freno errato indica
una condizione pericolosa nell’impianto
dei freni. Non utilizzare il motociclo fino
a quando l’impianto dei freni non sia sta-
to controllato o riparato da un conces-
sionario Yamaha.
HAU22321
Controllo delle pastiglie del freno
anteriore e posteriore Freno anteriore
Freno posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
1. Gioco della leva freno
1. Gioco del pedale freno
1. Scanalatura indicatore d’usura
1. Scanalatura indicatore d’usura
U22BH1H0.book Page 19 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE

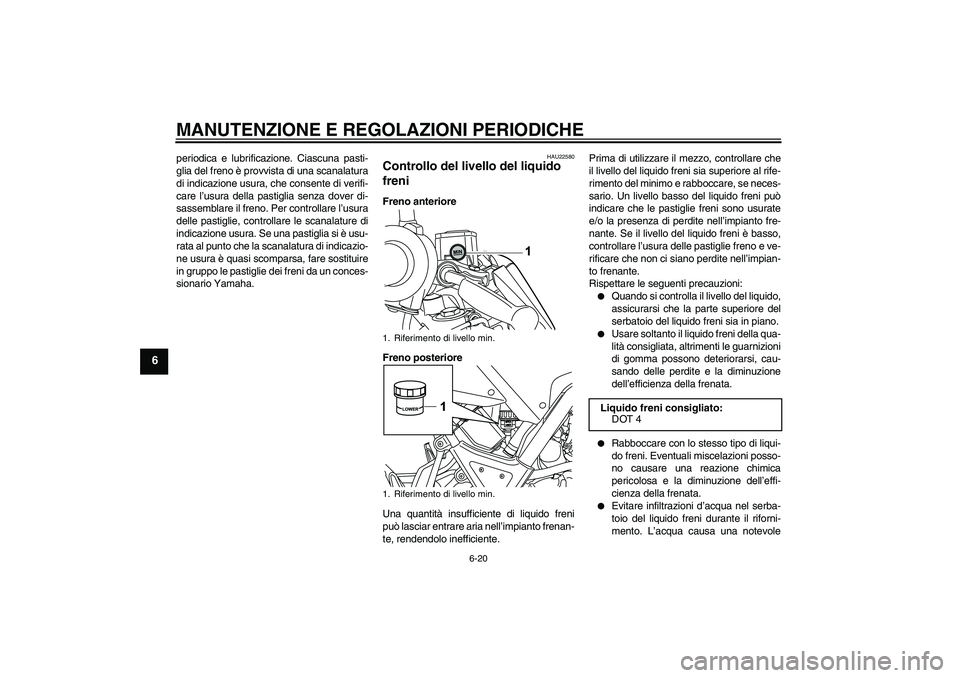

6-20
6
periodica e lubrificazione. Ciascuna pasti-
glia del freno è provvista di una scanalatura
di indicazione usura, che consente di verifi-
care l’usura della pastiglia senza dover di-
sassemblare il freno. Per controllare l’usura
delle pastiglie, controllare le scanalature di
indicazione usura. Se una pastiglia si è usu-
rata al punto che la scanalatura di indicazio-
ne usura è quasi scomparsa, fare sostituire
in gruppo le pastiglie dei freni da un conces-
sionario Yamaha.
HAU22580
Controllo del livello del liquido
freni Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido freni
può lasciar entrare aria nell’impianto frenan-
te, rendendolo inefficiente.Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se neces-
sario. Un livello basso del liquido freni può
indicare che le pastiglie freni sono usurate
e/o la presenza di perdite nell’impianto fre-
nante. Se il livello del liquido freni è basso,
controllare l’usura delle pastiglie freno e ve-
rificare che non ci siano perdite nell’impian-
to frenante.
Rispettare le seguenti precauzioni:


Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.


Evitare infiltrazioni d’acqua nel serba-
toio del liquido freni durante il riforni-
mento. L’acqua causa una notevole
1. Riferimento di livello min.
1. Riferimento di livello min.
Liquido freni consigliato:
DOT 4
U22BH1H0.book Page 20 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
riduzione del punto di ebollizione del li-
quido e può provocare l’effetto “vapor
lock” (tampone di vapore).


Il liquido dei freni può corrodere le su-
perfici verniciate o le parti in plastica.
Pulire sempre immediatamente l’even-
tuale liquido versato.


Dato che le pastiglie dei freni si usura-
no, è normale che il livello del liquido
freni diminuisca gradualmente. Tutta-
via, se il livello scende improvvisamen-
te, far accertare la causa da un
concessionario Yamaha.
HAUM1360
Sostituzione del liquido freni Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Inoltre, fare sostituire il tubo
freno ogni quattro anni oppure in caso di
danneggiamenti o di perdite.
HAU22760
Tensione della catena di trasmis-
sione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22773
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.NOTAQuando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deve
essere alcun peso sul motociclo.2. Mettere la trasmissione in posizione di
folle.
3. Fare girare la ruota posteriore spin-
gendo il motociclo per identificare la
parte più tesa della catena di trasmis-
sione, e poi misurare la tensione della
catena come illustrato nella figura.
Tensione della catena:
40.0–50.0 mm (1.57–1.97 in)
U22BH1H0.book Page 21 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6

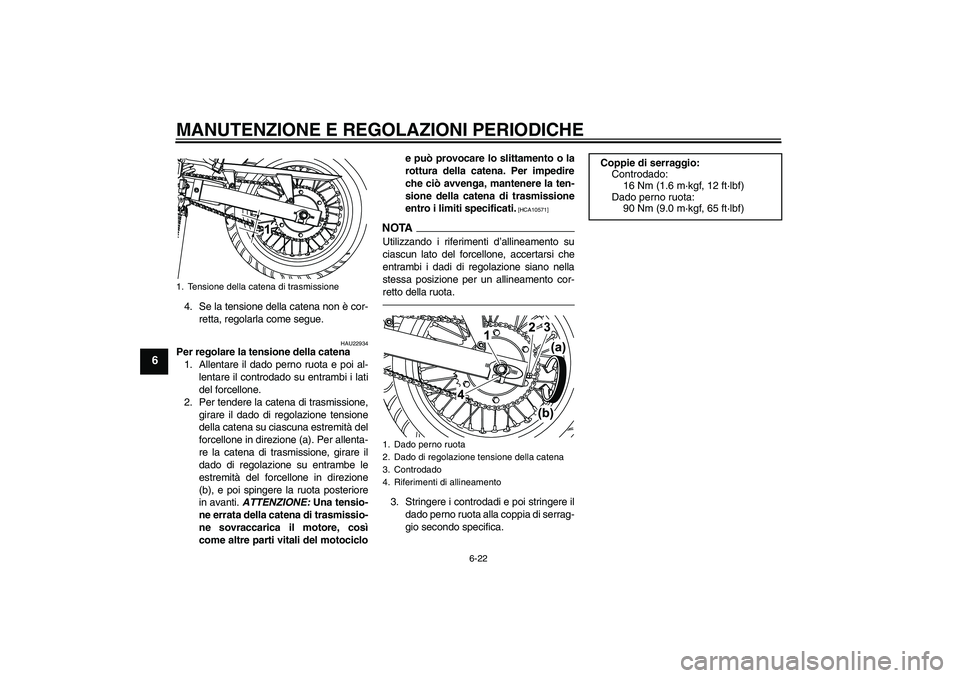

4. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU22934
Per regolare la tensione della catena
1. Allentare il dado perno ruota e poi al-
lentare il controdado su entrambi i lati
del forcellone.
2. Per tendere la catena di trasmissione,
girare il dado di regolazione tensione
della catena su ciascuna estremità del
forcellone in direzione (a). Per allenta-
re la catena di trasmissione, girare il
dado di regolazione su entrambe le
estremità del forcellone in direzione
(b), e poi spingere la ruota posteriore
in avanti. ATTENZIONE: Una tensio-
ne errata della catena di trasmissio-
ne sovraccarica il motore, così
come altre parti vitali del motocicloe può provocare lo slittamento o la
rottura della catena. Per impedire
che ciò avvenga, mantenere la ten-
sione della catena di trasmissione
entro i limiti specificati.
[HCA10571]
NOTA
Utilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i dadi di regolazione siano nella
stessa posizione per un allineamento cor-
retto della ruota.3. Stringere i controdadi e poi stringere il
dado perno ruota alla coppia di serrag-
gio secondo specifica.
1. Tensione della catena di trasmissione
1. Dado perno ruota
2. Dado di regolazione tensione della catena
3. Controdado
4. Riferimenti di allineamento
Coppie di serraggio:
Controdado:
16 Nm (1.6 m·kgf, 12 ft·lbf)
Dado perno ruota:
90 Nm (9.0 m·kgf, 65 ft·lbf)
U22BH1H0.book Page 22 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
HAU23025

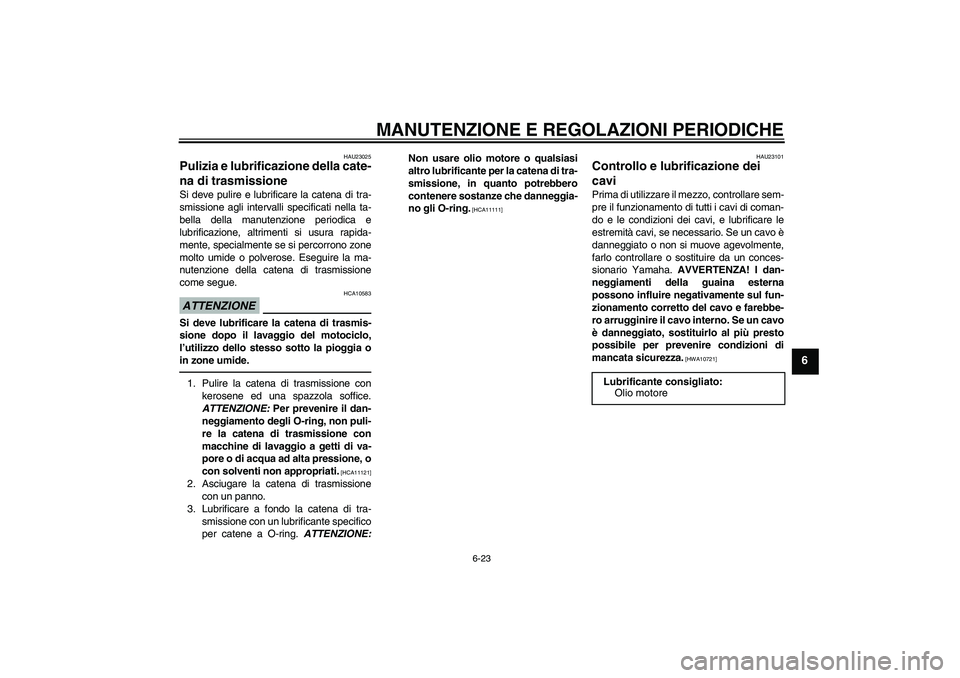

Pulizia e lubrificazione della cate-
na di trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10583
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia o
in zone umide.1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11121]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring. ATTENZIONE:Non usare olio motore o qualsiasi
altro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11111]HAU23101
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZA! I dan-
neggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se un cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10721]
Lubrificante consigliato:
Olio motore
U22BH1H0.book Page 23 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
HAU23112

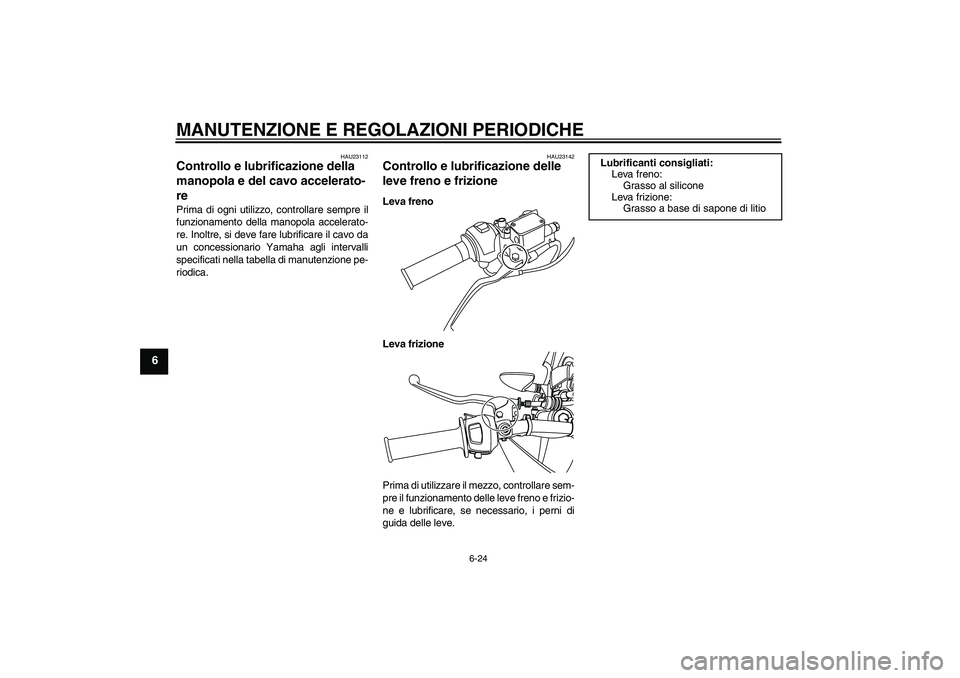

Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
HAU23142
Controllo e lubrificazione delle
leve freno e frizione Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
Lubrificanti consigliati:
Leva freno:
Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
U22BH1H0.book Page 24 Tuesday, September 15, 2009 4:40 PM
