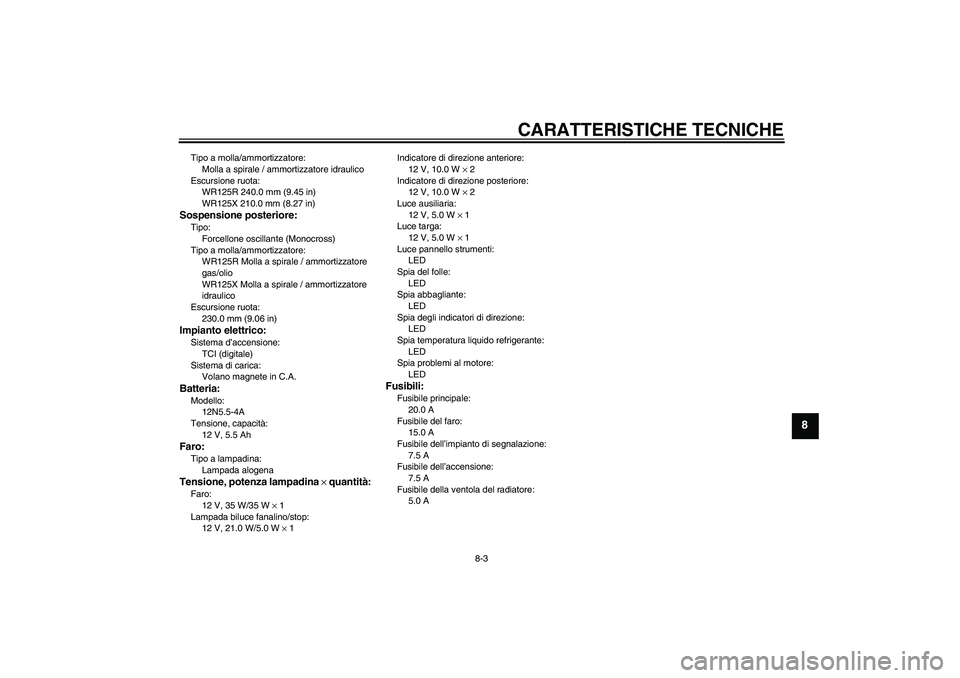

CARATTERISTICHE TECNICHE
8-3
8
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
WR125R 240.0 mm (9.45 in)
WR125X 210.0 mm (8.27 in)Sospensione posteriore:Tipo:
Forcellone oscillante (Monocross)
Tipo a molla/ammortizzatore:
WR125R Molla a spirale / ammortizzatore
gas/olio
WR125X Molla a spirale / ammortizzatore
idraulico
Escursione ruota:
230.0 mm (9.06 in)Impianto elettrico:Sistema d’accensione:
TCI (digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
12N5.5-4A
Tensione, capacità:
12 V, 5.5 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 35 W/35 W × 1
Lampada biluce fanalino/stop:
12 V, 21.0 W/5.0 W × 1Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Fusibili:Fusibile principale:
20.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione:
7.5 A
Fusibile della ventola del radiatore:
5.0 A
U22BH1H0.book Page 3 Tuesday, September 15, 2009 4:40 PM

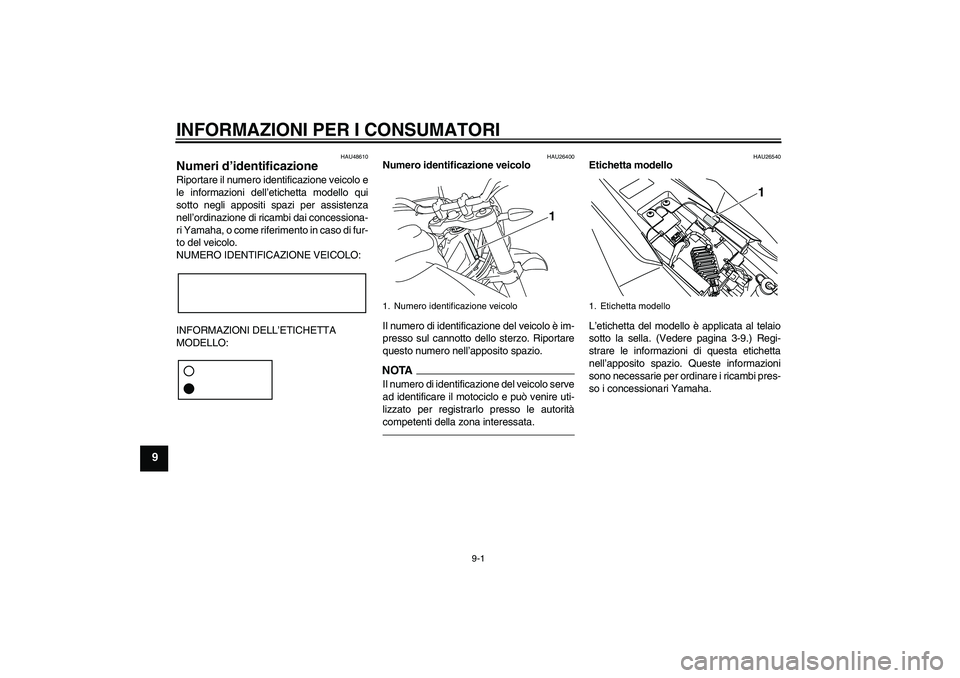

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48610
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26540
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-9.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
U22BH1H0.book Page 1 Tuesday, September 15, 2009 4:40 PM

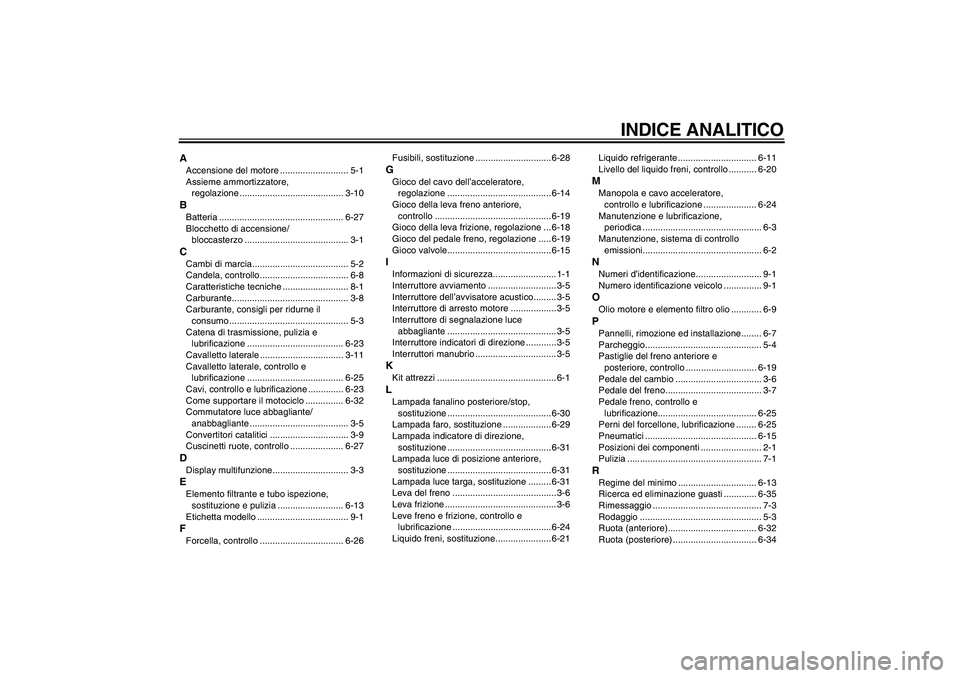

INDICE ANALITICO
AAccensione del motore ........................... 5-1
Assieme ammortizzatore,
regolazione ......................................... 3-10BBatteria ................................................. 6-27
Blocchetto di accensione/
bloccasterzo ......................................... 3-1CCambi di marcia...................................... 5-2
Candela, controllo................................... 6-8
Caratteristiche tecniche .......................... 8-1
Carburante.............................................. 3-8
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-23
Cavalletto laterale ................................. 3-11
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-25
Cavi, controllo e lubrificazione .............. 6-23
Come supportare il motociclo ............... 6-32
Commutatore luce abbagliante/
anabbagliante ....................................... 3-5
Convertitori catalitici ............................... 3-9
Cuscinetti ruote, controllo ..................... 6-27DDisplay multifunzione.............................. 3-3EElemento filtrante e tubo ispezione,
sostituzione e pulizia .......................... 6-13
Etichetta modello .................................... 9-1FForcella, controllo ................................. 6-26Fusibili, sostituzione .............................. 6-28
GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-14
Gioco della leva freno anteriore,
controllo .............................................. 6-19
Gioco della leva frizione, regolazione ... 6-18
Gioco del pedale freno, regolazione ..... 6-19
Gioco valvole......................................... 6-15IInformazioni di sicurezza......................... 1-1
Interruttore avviamento ........................... 3-5
Interruttore dell’avvisatore acustico......... 3-5
Interruttore di arresto motore ..................3-5
Interruttore di segnalazione luce
abbagliante ........................................... 3-5
Interruttore indicatori di direzione ............ 3-5
Interruttori manubrio ................................ 3-5KKit attrezzi ............................................... 6-1LLampada fanalino posteriore/stop,
sostituzione ......................................... 6-30
Lampada faro, sostituzione ................... 6-29
Lampada indicatore di direzione,
sostituzione ......................................... 6-31
Lampada luce di posizione anteriore,
sostituzione ......................................... 6-31
Lampada luce targa, sostituzione ......... 6-31
Leva del freno .........................................3-6
Leva frizione ............................................ 3-6
Leve freno e frizione, controllo e
lubrificazione .......................................6-24
Liquido freni, sostituzione...................... 6-21Liquido refrigerante ............................... 6-11
Livello del liquido freni, controllo ........... 6-20
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-24
Manutenzione e lubrificazione,
periodica ............................................... 6-3
Manutenzione, sistema di controllo
emissioni............................................... 6-2NNumeri d’identificazione.......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e elemento filtro olio ............ 6-9PPannelli, rimozione ed installazione........ 6-7
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-19
Pedale del cambio .................................. 3-6
Pedale del freno...................................... 3-7
Pedale freno, controllo e
lubrificazione....................................... 6-25
Perni del forcellone, lubrificazione ........ 6-25
Pneumatici ............................................ 6-15
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRegime del minimo ............................... 6-13
Ricerca ed eliminazione guasti ............. 6-35
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruota (anteriore)................................... 6-32
Ruota (posteriore) ................................. 6-34
U22BH1H0.book Page 1 Tuesday, September 15, 2009 4:40 PM

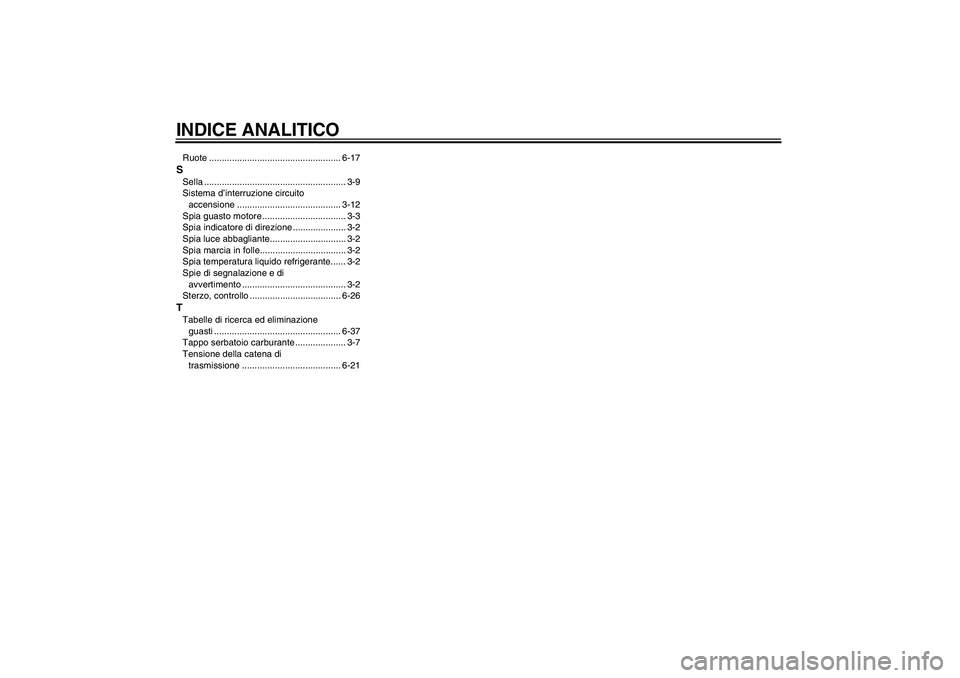

INDICE ANALITICORuote .................................................... 6-17SSella ........................................................ 3-9
