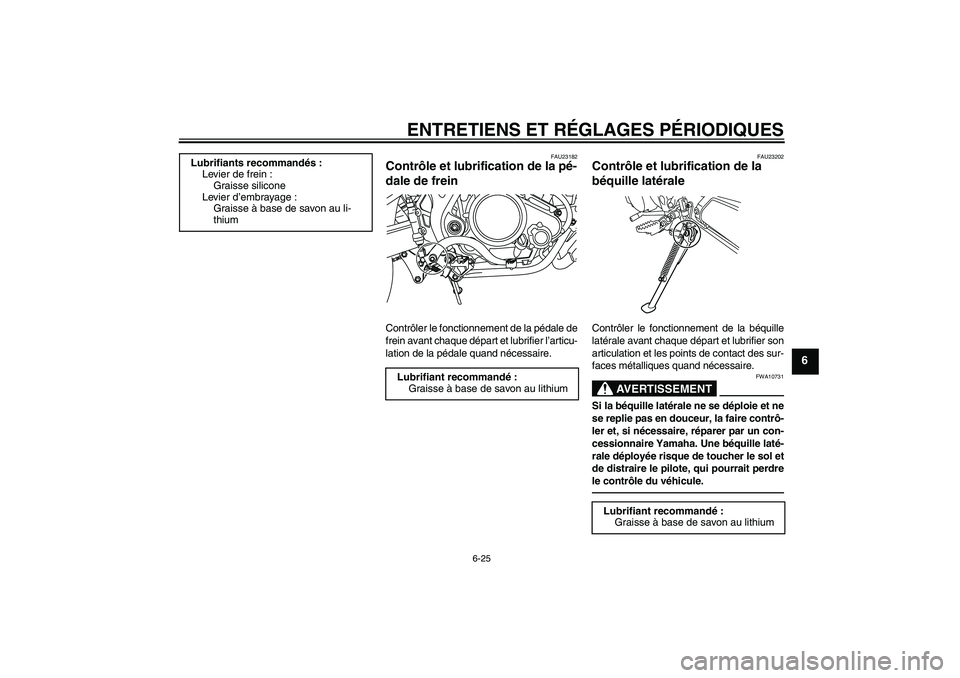

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
FAU23182
Contrôle et lubrification de la pé-
dale de frein Contrôler le fonctionnement de la pédale de
frein avant chaque départ et lubrifier l’articu-
lation de la pédale quand nécessaire.
FAU23202
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT
FWA10731
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
de distraire le pilote, qui pourrait perdre
le contrôle du véhicule.
Lubrifiants recommandés:
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au li-
thium
Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U22BF1F0.book Page 25 Wednesday, September 16, 2009 9:28 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
FAUM2700

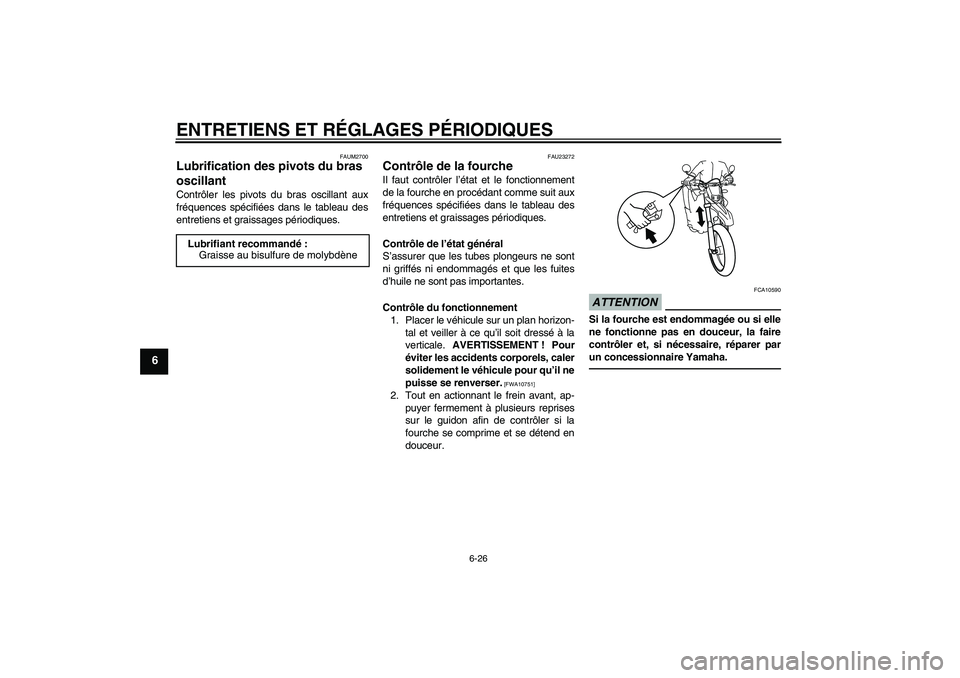

Lubrification des pivots du bras
oscillant Contrôler les pivots du bras oscillant aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
FAU23272
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
Lubrifiant recommandé:
Graisse au bisulfure de molybdène
U22BF1F0.book Page 26 Wednesday, September 16, 2009 9:28 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
FAU23283

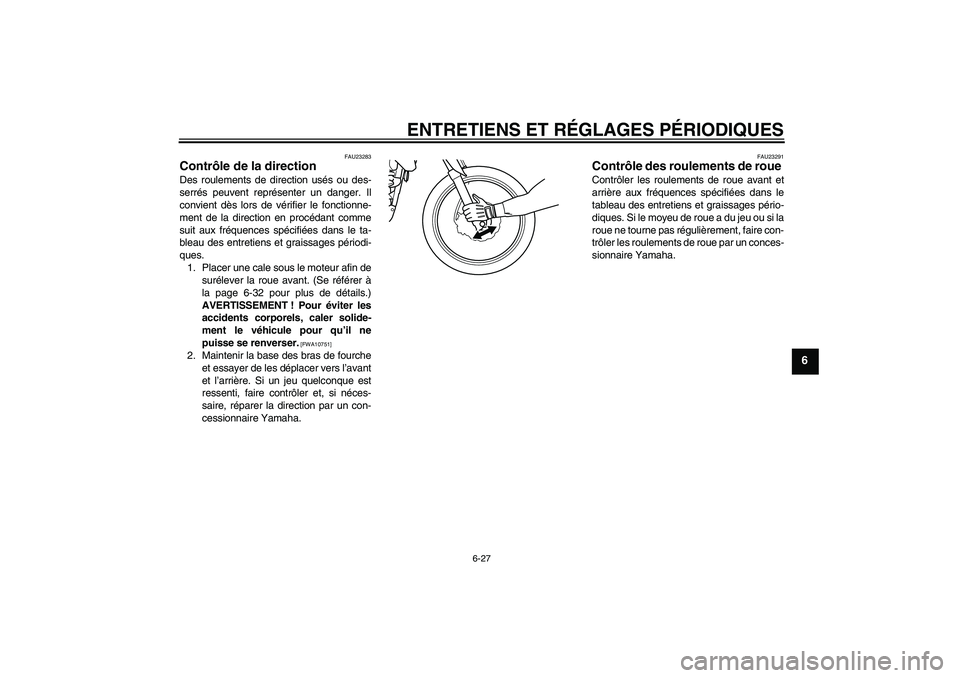

Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant. (Se référer à
la page 6-32 pour plus de détails.)
AVERTISSEMENT ! Pour éviter les
accidents corporels, caler solide-
ment le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23291
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
U22BF1F0.book Page 27 Wednesday, September 16, 2009 9:28 AM

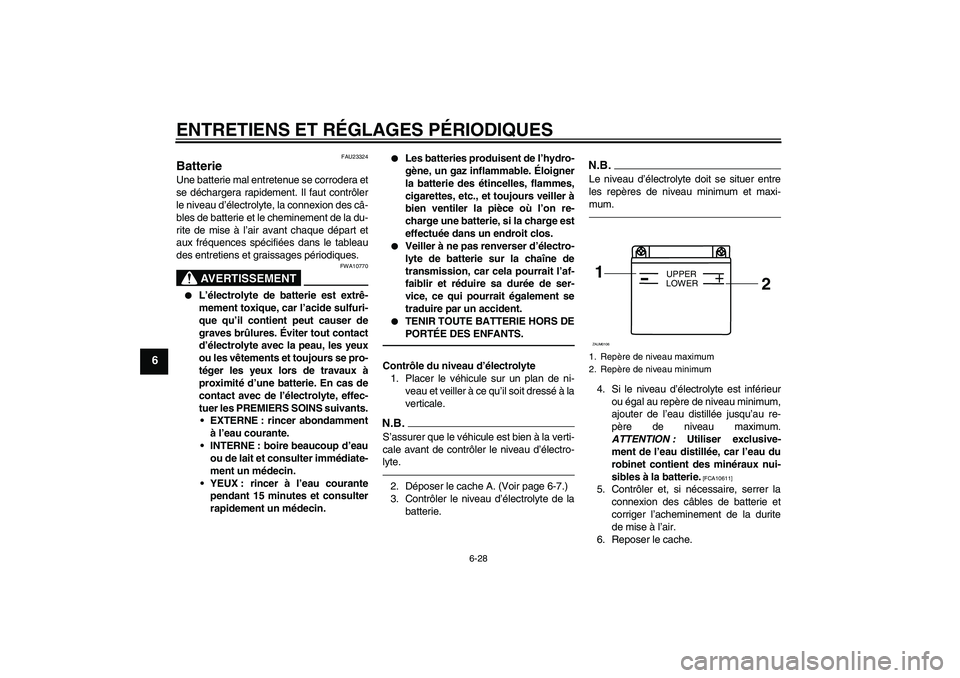

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
FAU23324
Batterie Une batterie mal entretenue se corrodera et
se déchargera rapidement. Il faut contrôler
le niveau d’électrolyte, la connexion des câ-
bles de batterie et le cheminement de la du-
rite de mise à l’air avant chaque départ et
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
AVERTISSEMENT
FWA10770


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


Veiller à ne pas renverser d’électro-
lyte de batterie sur la chaîne de
transmission, car cela pourrait l’af-
faiblir et réduire sa durée de ser-
vice, ce qui pourrait également se
traduire par un accident.


TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Contrôle du niveau d’électrolyte
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à la
verticale.N.B.S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’électro-
lyte.2. Déposer le cache A. (Voir page 6-7.)
3. Contrôler le niveau d’électrolyte de la
batterie.
N.B.Le niveau d’électrolyte doit se situer entre
les repères de niveau minimum et maxi-
mum.4. Si le niveau d’électrolyte est inférieur
ou égal au repère de niveau minimum,
ajouter de l’eau distillée jusqu’au re-
père de niveau maximum.
ATTENTION : Utiliser exclusive-
ment de l’eau distillée, car l’eau du
robinet contient des minéraux nui-
sibles à la batterie.
[FCA10611]
5. Contrôler et, si nécessaire, serrer la
connexion des câbles de batterie et
corriger l’acheminement de la durite
de mise à l’air.
6. Reposer le cache.1. Repère de niveau maximum
2. Repère de niveau minimum1
2
+
UPPER
LOWER
ZAUM0106
U22BF1F0.book Page 28 Wednesday, September 16, 2009 9:28 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6

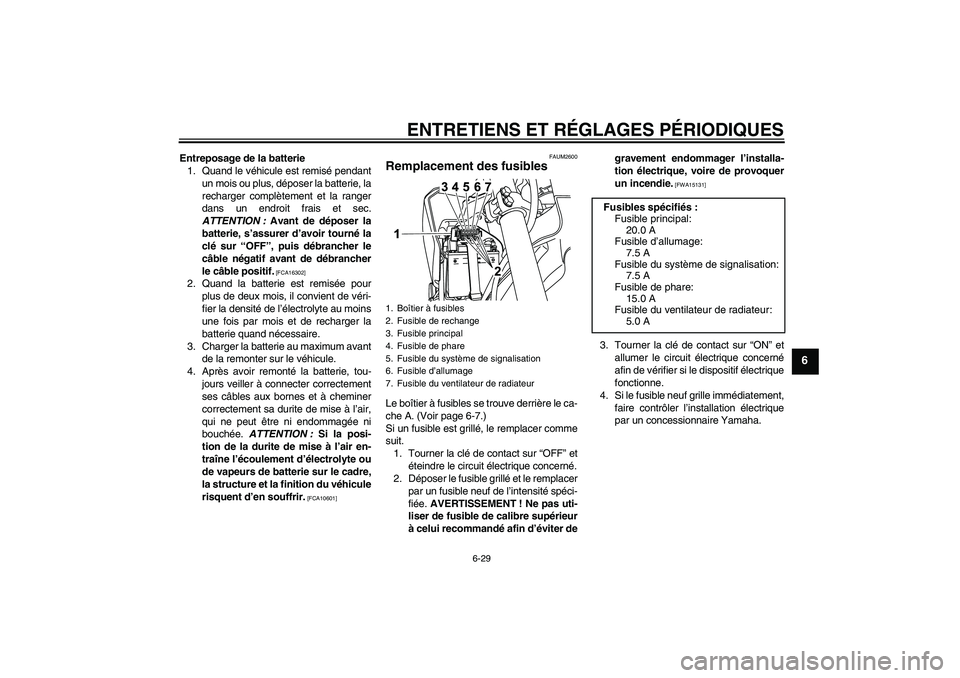

Entreposage de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16302]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de véri-
fier la densité de l’électrolyte au moins
une fois par mois et de recharger la
batterie quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes et à cheminer
correctement sa durite de mise à l’air,
qui ne peut être ni endommagée ni
bouchée. ATTENTION : Si la posi-
tion de la durite de mise à l’air en-
traîne l’écoulement d’électrolyte ou
de vapeurs de batterie sur le cadre,
la structure et la finition du véhicule
risquent d’en souffrir.
[FCA10601]FAUM2600
Remplacement des fusibles Le boîtier à fusibles se trouve derrière le ca-
che A. (Voir page 6-7.)
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT ! Ne pas uti-
liser de fusible de calibre supérieur
à celui recommandé afin d’éviter degravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15131]
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
1. Boîtier à fusibles
2. Fusible de rechange
3. Fusible principal
4. Fusible de phare
5. Fusible du système de signalisation
6. Fusible d’allumage
7. Fusible du ventilateur de radiateur
Fusibles spécifiés:
Fusible principal:
20.0 A
Fusible d’allumage:
7.5 A
Fusible du système de signalisation:
7.5 A
Fusible de phare:
15.0 A
Fusible du ventilateur de radiateur:
5.0 A
U22BF1F0.book Page 29 Wednesday, September 16, 2009 9:28 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
FAU45213

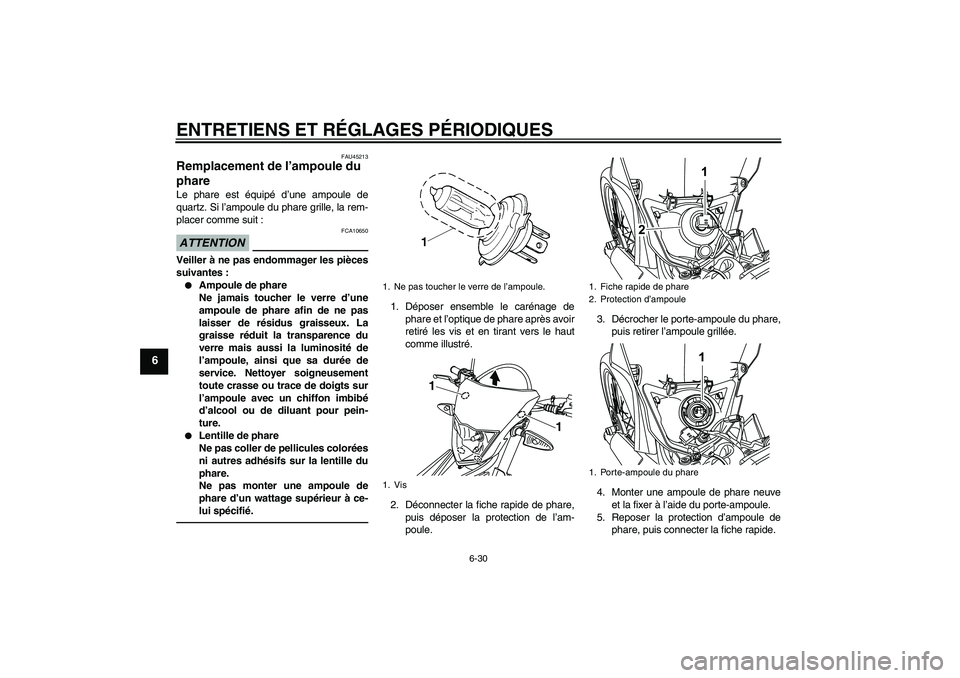

Remplacement de l’ampoule du
phare Le phare est équipé d’une ampoule de
quartz. Si l’ampoule du phare grille, la rem-
placer comme suit :ATTENTION
FCA10650
Veiller à ne pas endommager les pièces
suivantes :

Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.


Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-
lui spécifié.
1. Déposer ensemble le carénage de
phare et l’optique de phare après avoir
retiré les vis et en tirant vers le haut
comme illustré.
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.1. Ne pas toucher le verre de l’ampoule.
1. Vis
1
1
1. Fiche rapide de phare
2. Protection d’ampoule
1. Porte-ampoule du phare
U22BF1F0.book Page 30 Wednesday, September 16, 2009 9:28 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
6

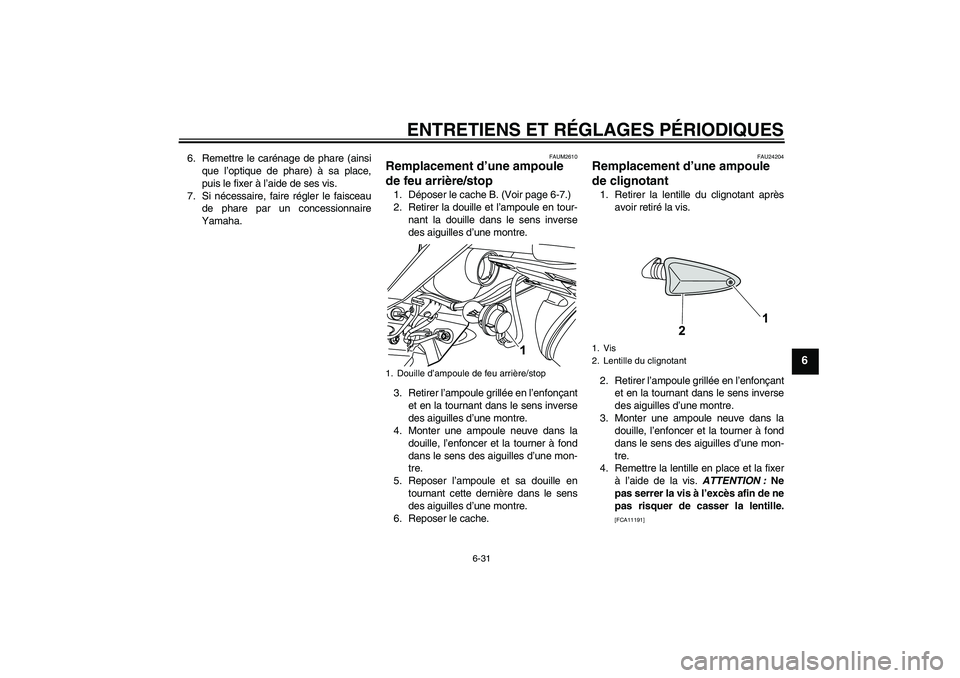

6. Remettre le carénage de phare (ainsi
que l’optique de phare) à sa place,
puis le fixer à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAUM2610
Remplacement d’une ampoule
de feu arrière/stop 1. Déposer le cache B. (Voir page 6-7.)
2. Retirer la douille et l’ampoule en tour-
nant la douille dans le sens inverse
des aiguilles d’une montre.
3. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
6. Reposer le cache.
FAU24204
Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis. ATTENTION : Ne
pas serrer la vis à l’excès afin de ne
pas risquer de casser la lentille.
[FCA11191]
1. Douille d’ampoule de feu arrière/stop
1. Vis
2. Lentille du clignotant
U22BF1F0.book Page 31 Wednesday, September 16, 2009 9:28 AM

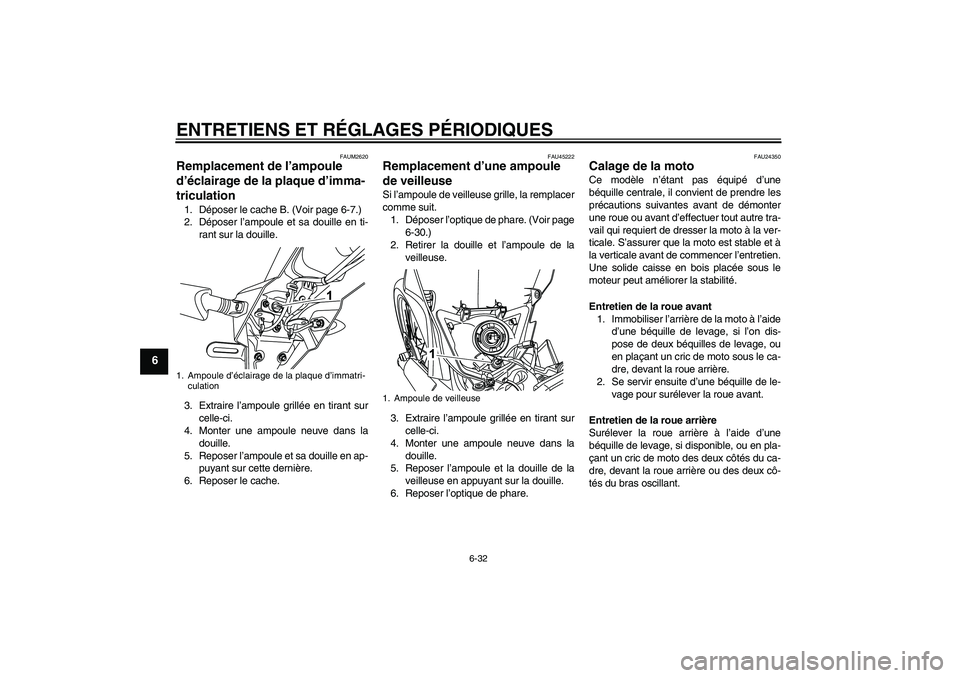

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
6
FAUM2620
Remplacement de l’ampoule
d’éclairage de la plaque d’imma-
triculation 1. Déposer le cache B. (Voir page 6-7.)
2. Déposer l’ampoule et sa douille en ti-
rant sur la douille.
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Reposer le cache.
FAU45222
Remplacement d’une ampoule
de veilleuse Si l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Déposer l’optique de phare. (Voir page
6-30.)
2. Retirer la douille et l’ampoule de la
veilleuse.
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et la douille de la
veilleuse en appuyant sur la douille.
6. Reposer l’optique de phare.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
1. Ampoule d’éclairage de la plaque d’immatri-
culation
1. Ampoule de veilleuse
U22BF1F0.book Page 32 Wednesday, September 16, 2009 9:28 AM

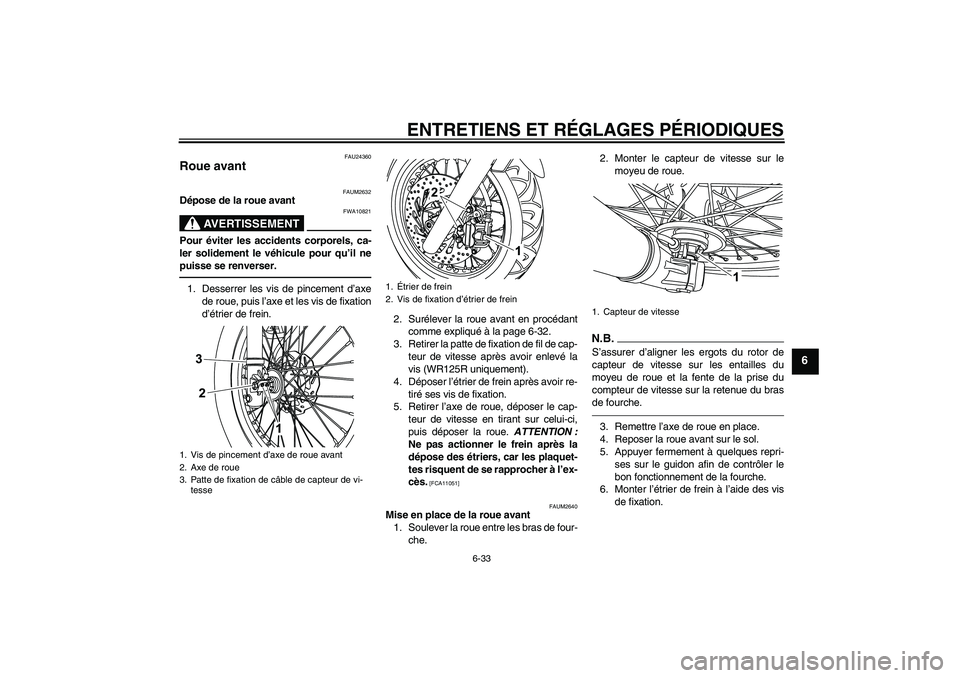

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-33
6
FAU24360
Roue avant
FAUM2632
Dépose de la roue avant
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.1. Desserrer les vis de pincement d’axe
de roue, puis l’axe et les vis de fixation
d’étrier de frein.
2. Surélever la roue avant en procédant
comme expliqué à la page 6-32.
3. Retirer la patte de fixation de fil de cap-
teur de vitesse après avoir enlevé la
vis (WR125R uniquement).
4. Déposer l’étrier de frein après avoir re-
tiré ses vis de fixation.
5. Retirer l’axe de roue, déposer le cap-
teur de vitesse en tirant sur celui-ci,
puis déposer la roue. ATTENTION :
Ne pas actionner le frein après la
dépose des étriers, car les plaquet-
tes risquent de se rapprocher à l’ex-
cès.
[FCA11051]
FAUM2640
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.2. Monter le capteur de vitesse sur le
moyeu de roue.
N.B.S’assurer d’aligner les ergots du rotor de
capteur de vitesse sur les entailles du
moyeu de roue et la fente de la prise du
compteur de vitesse sur la retenue du bras
de fourche.3. Remettre l’axe de roue en place.
4. Reposer la roue avant sur le sol.
5. Appuyer fermement à quelques repri-
ses sur le guidon afin de contrôler le
bon fonctionnement de la fourche.
6. Monter l’étrier de frein à l’aide des vis
de fixation.
1. Vis de pincement d’axe de roue avant
2. Axe de roue
3. Patte de fixation de câble de capteur de vi-
tesse
1.Étrier de frein
2. Vis de fixation d’étrier de frein
1. Capteur de vitesse
U22BF1F0.book Page 33 Wednesday, September 16, 2009 9:28 AM

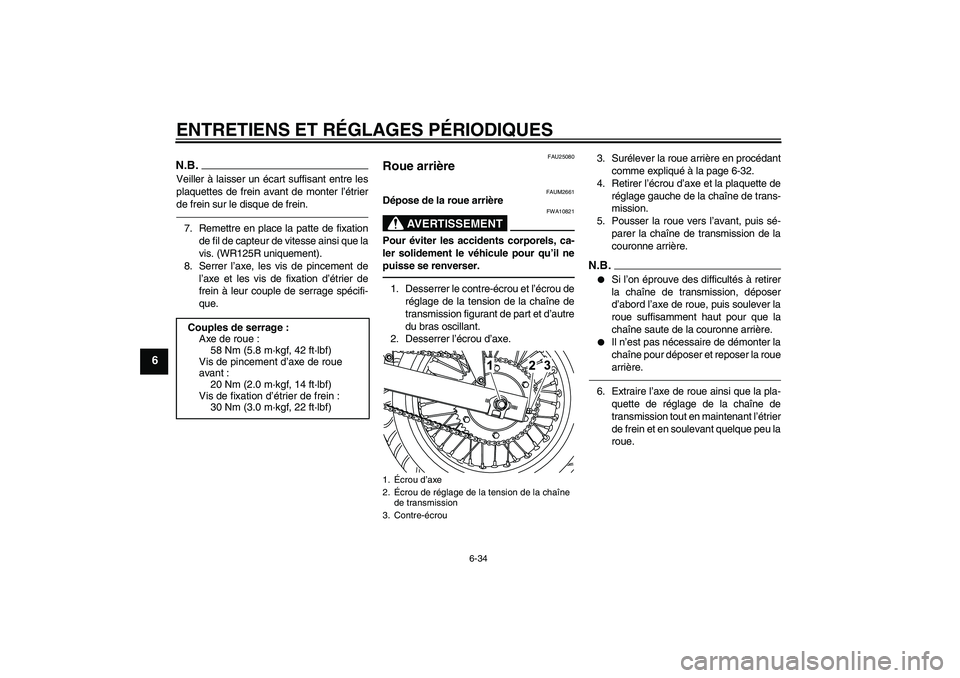

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-34
6
N.B.Veiller à laisser un écart suffisant entre les
plaquettes de frein avant de monter l’étrier
de frein sur le disque de frein.7. Remettre en place la patte de fixation
de fil de capteur de vitesse ainsi que la
vis. (WR125R uniquement).
8. Serrer l’axe, les vis de pincement de
l’axe et les vis de fixation d’étrier de
frein à leur couple de serrage spécifi-
que.
FAU25080
Roue arrière
FAUM2661
Dépose de la roue arrière
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.1. Desserrer le contre-écrou et l’écrou de
réglage de la tension de la chaîne de
transmission figurant de part et d’autre
du bras oscillant.
2. Desserrer l’écrou d’axe.3. Surélever la roue arrière en procédant
comme expliqué à la page 6-32.
4. Retirer l’écrou d’axe et la plaquette de
réglage gauche de la chaîne de trans-
mission.
5. Pousser la roue vers l’avant, puis sé-
parer la chaîne de transmission de la
couronne arrière.
N.B.

Si l’on éprouve des difficultés à retirer
la chaîne de transmission, déposer
d’abord l’axe de roue, puis soulever la
roue suffisamment haut pour que la
chaîne saute de la couronne arrière.


Il n’est pas nécessaire de démonter la
chaîne pour déposer et reposer la roue
arrière.
6. Extraire l’axe de roue ainsi que la pla-
quette de réglage de la chaîne de
transmission tout en maintenant l’étrier
de frein et en soulevant quelque peu la
roue. Couples de serrage :
Axe de roue :
58 Nm (5.8 m·kgf, 42 ft·lbf)
Vis de pincement d’axe de roue
avant :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Vis de fixation d’étrier de frein :
30 Nm (3.0 m·kgf, 22 ft·lbf)
1.Écrou d’axe
2.Écrou de réglage de la tension de la chaîne
de transmission
3. Contre-écrou
U22BF1F0.book Page 34 Wednesday, September 16, 2009 9:28 AM
