YAMAHA WR 125R 2011 Manual de utilização (in Portuguese)

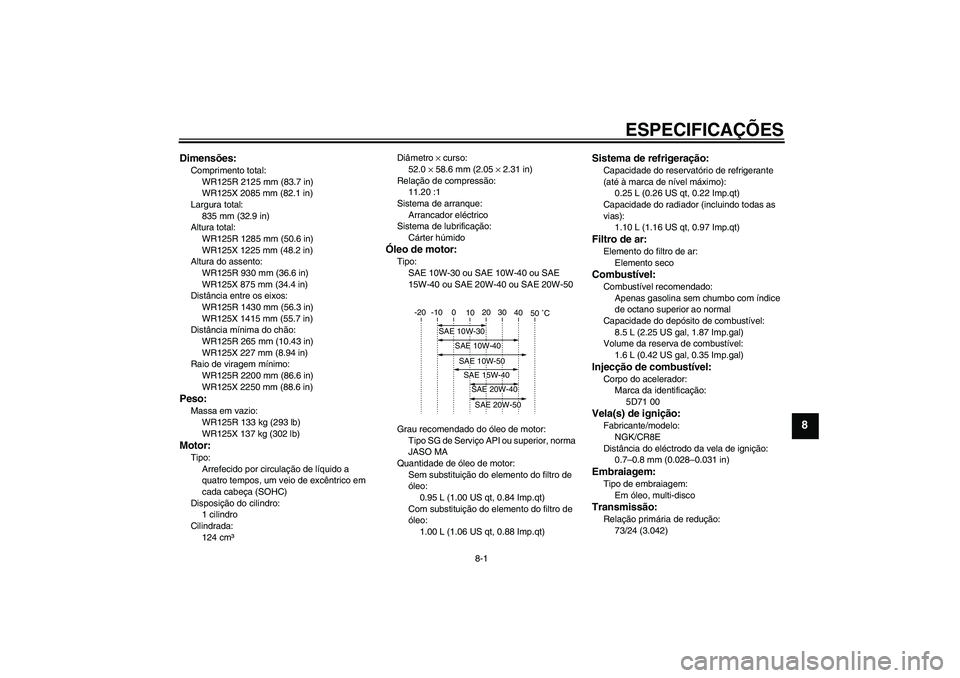

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
WR125R 2125 mm (83.7 in)
WR125X 2085 mm (82.1 in)
Largura total:
835 mm (32.9 in)
Altura total:
WR125R 1285 mm (50.6 in)
WR125X 1225 mm (48.2 in)
Altura do assento:
WR125R 930 mm (36.6 in)
WR125X 875 mm (34.4 in)
Distância entre os eixos:
WR125R 1430 mm (56.3 in)
WR125X 1415 mm (55.7 in)
Distância mínima do chão:
WR125R 265 mm (10.43 in)
WR125X 227 mm (8.94 in)
Raio de viragem mínimo:
WR125R 2200 mm (86.6 in)
WR125X 2250 mm (88.6 in)Peso:Massa em vazio:
WR125R 133 kg (293 lb)
WR125X 137 kg (302 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, um veio de excêntrico em
cada cabeça (SOHC)
Disposição do cilindro:
1 cilindro
Cilindrada:
124 cm³Diâmetro × curso:
52.0 × 58.6 mm (2.05 × 2.31 in)
Relação de compressão:
11.20 :1
Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do elemento do filtro de
óleo:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Com substituição do elemento do filtro de
óleo:
1.00 L (1.06 US qt, 0.88 Imp.qt)
Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
1.10 L (1.16 US qt, 0.97 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento secoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo com índice
de octano superior ao normal
Capacidade do depósito de combustível:
8.5 L (2.25 US gal, 1.87 Imp.gal)
Volume da reserva de combustível:
1.6 L (0.42 US gal, 0.35 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:
5D71 00Vela(s) de ignição:Fabricante/modelo:
NGK/CR8E
Distância do eléctrodo da vela de ignição:
0.7–0.8 mm (0.028–0.031 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Relação primária de redução:
73/24 (3.042)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U22BP2P0.book Page 1 Monday, August 9, 2010 9:52 AM

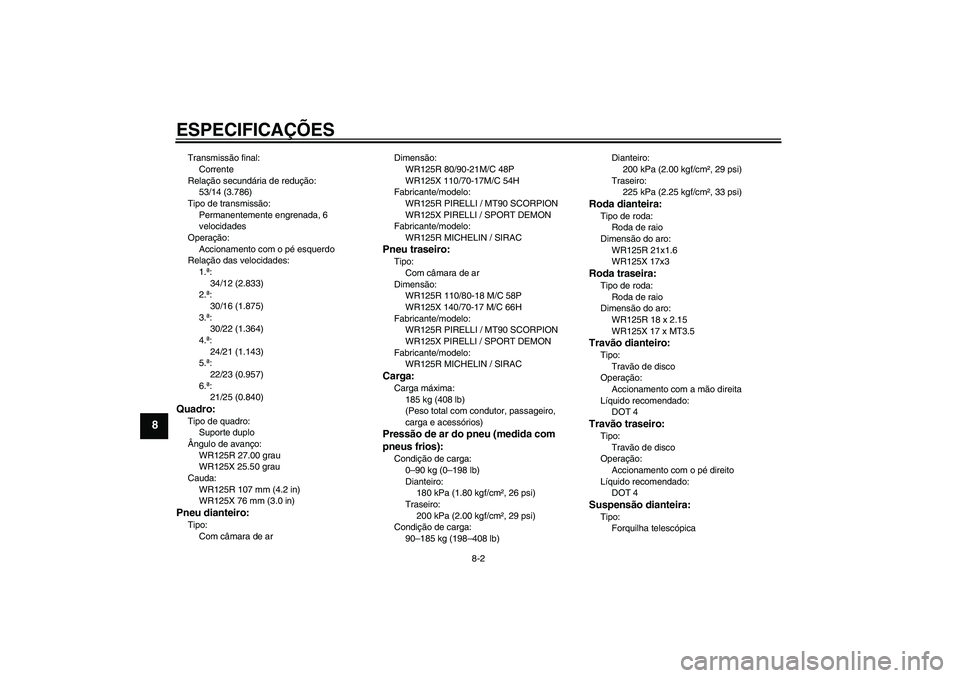

ESPECIFICAÇÕES
8-2
8
Transmissão final:
Corrente
Relação secundária de redução:
53/14 (3.786)
Tipo de transmissão:
Permanentemente engrenada, 6
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
34/12 (2.833)
2.ª:
30/16 (1.875)
3.ª:
30/22 (1.364)
4.ª:
24/21 (1.143)
5.ª:
22/23 (0.957)
6.ª:
21/25 (0.840)Quadro:Tipo de quadro:
Suporte duplo
Ângulo de avanço:
WR125R 27.00 grau
WR125X 25.50 grau
Cauda:
WR125R 107 mm (4.2 in)
WR125X 76 mm (3.0 in)Pneu dianteiro:Tipo:
Com câmara de arDimensão:
WR125R 80/90-21M/C 48P
WR125X 110/70-17M/C 54H
Fabricante/modelo:
WR125R PIRELLI / MT90 SCORPION
WR125X PIRELLI / SPORT DEMON
Fabricante/modelo:
WR125R MICHELIN / SIRAC
Pneu traseiro:Tipo:
Com câmara de ar
Dimensão:
WR125R 110/80-18 M/C 58P
WR125X 140/70-17 M/C 66H
Fabricante/modelo:
WR125R PIRELLI / MT90 SCORPION
WR125X PIRELLI / SPORT DEMON
Fabricante/modelo:
WR125R MICHELIN / SIRACCarga:Carga máxima:
185 kg (408 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
180 kPa (1.80 kgf/cm², 26 psi)
Traseiro:
200 kPa (2.00 kgf/cm², 29 psi)
Condição de carga:
90–185 kg (198–408 lb)Dianteiro:
200 kPa (2.00 kgf/cm², 29 psi)
Traseiro:
225 kPa (2.25 kgf/cm², 33 psi)
Roda dianteira:Tipo de roda:
Roda de raio
Dimensão do aro:
WR125R 21x1.6
WR125X 17x3Roda traseira:Tipo de roda:
Roda de raio
Dimensão do aro:
WR125R 18 x 2.15
WR125X 17 x MT3.5Travão dianteiro:Tipo:
Travão de disco
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
U22BP2P0.book Page 2 Monday, August 9, 2010 9:52 AM

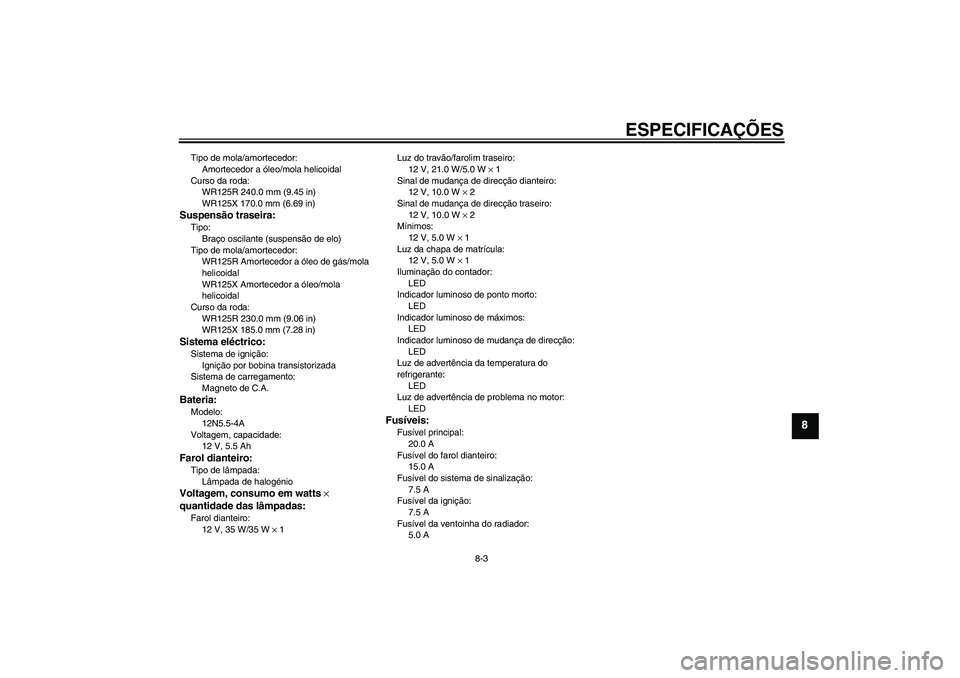

ESPECIFICAÇÕES
8-3
8
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
WR125R 240.0 mm (9.45 in)
WR125X 170.0 mm (6.69 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
WR125R Amortecedor a óleo de gás/mola
helicoidal
WR125X Amortecedor a óleo/mola
helicoidal
Curso da roda:
WR125R 230.0 mm (9.06 in)
WR125X 185.0 mm (7.28 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
12N5.5-4A
Voltagem, capacidade:
12 V, 5.5 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 35 W/35 W × 1Luz do travão/farolim traseiro:
12 V, 21.0 W/5.0 W × 1
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 1
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor:
LED
Fusíveis:Fusível principal:
20.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição:
7.5 A
Fusível da ventoinha do radiador:
5.0 A
U22BP2P0.book Page 3 Monday, August 9, 2010 9:52 AM

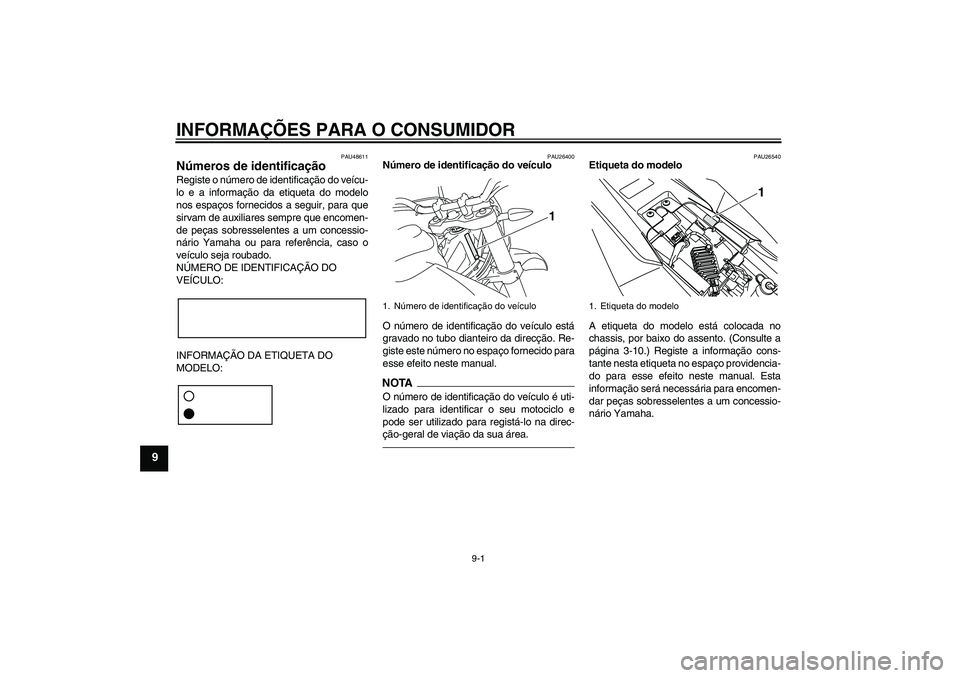

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU48611
Números de identificação Registe o número de identificação do veícu-
lo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
de peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
PAU26540
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-10.) Registe a informação cons-
tante nesta etiqueta no espaço providencia-
do para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.
1. Número de identificação do veículo
1
1. Etiqueta do modelo
U22BP2P0.book Page 1 Monday, August 9, 2010 9:52 AM

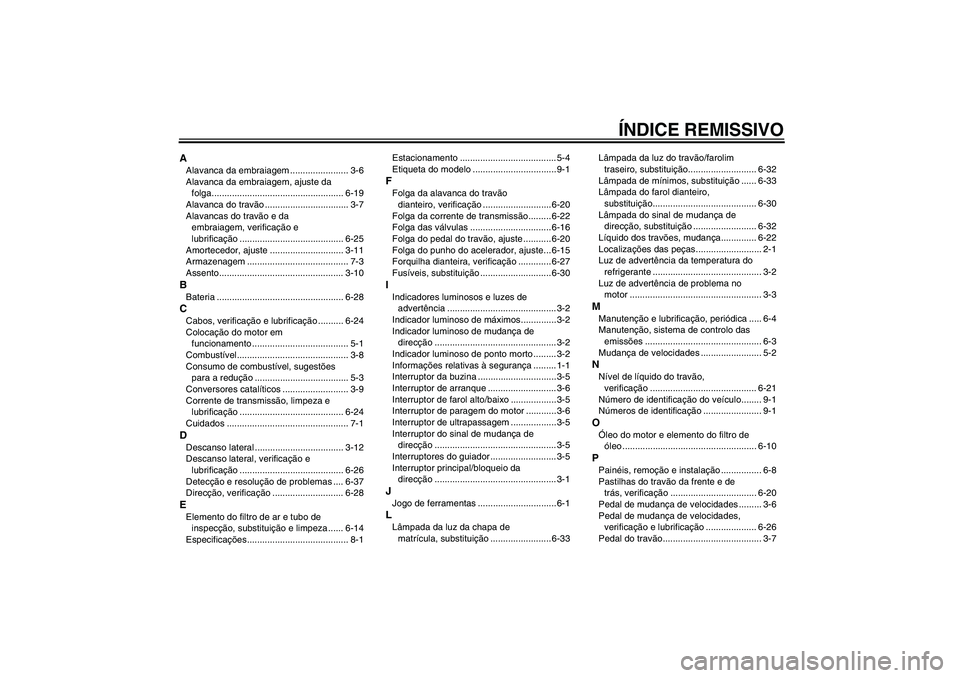

ÍNDICE REMISSIVO
AAlavanca da embraiagem ....................... 3-6
Alavanca da embraiagem, ajuste da
folga.................................................... 6-19
Alavanca do travão ................................. 3-7
Alavancas do travão e da
embraiagem, verificação e
lubrificação ......................................... 6-25
Amortecedor, ajuste ............................. 3-11
Armazenagem ........................................ 7-3
Assento................................................. 3-10BBateria .................................................. 6-28CCabos, verificação e lubrificação .......... 6-24
Colocação do motor em
funcionamento ...................................... 5-1
Combustível............................................ 3-8
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversores catalíticos .......................... 3-9
Corrente de transmissão, limpeza e
lubrificação ......................................... 6-24
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-12
Descanso lateral, verificação e
lubrificação ......................................... 6-26
Detecção e resolução de problemas .... 6-37
Direcção, verificação ............................ 6-28EElemento do filtro de ar e tubo de
inspecção, substituição e limpeza ...... 6-14
Especificações........................................ 8-1Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-1
FFolga da alavanca do travão
dianteiro, verificação ...........................6-20
Folga da corrente de transmissão......... 6-22
Folga das válvulas ................................ 6-16
Folga do pedal do travão, ajuste ........... 6-20
Folga do punho do acelerador, ajuste... 6-15
Forquilha dianteira, verificação ............. 6-27
Fusíveis, substituição ............................ 6-30IIndicadores luminosos e luzes de
advertência ........................................... 3-2
Indicador luminoso de máximos..............3-2
Indicador luminoso de mudança de
direcção ................................................ 3-2
Indicador luminoso de ponto morto ......... 3-2
Informações relativas à segurança ......... 1-1
Interruptor da buzina ...............................3-5
Interruptor de arranque ........................... 3-6
Interruptor de farol alto/baixo ..................3-5
Interruptor de paragem do motor ............ 3-6
Interruptor de ultrapassagem .................. 3-5
Interruptor do sinal de mudança de
direcção ................................................ 3-5
Interruptores do guiador .......................... 3-5
Interruptor principal/bloqueio da
direcção ................................................ 3-1JJogo de ferramentas ............................... 6-1LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-33Lâmpada da luz do travão/farolim
traseiro, substituição........................... 6-32
Lâmpada de mínimos, substituição ...... 6-33
Lâmpada do farol dianteiro,
substituição......................................... 6-30
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-32
Líquido dos travões, mudança.............. 6-22
Localizações das peças.......................... 2-1
Luz de advertência da temperatura do
refrigerante ........................................... 3-2
Luz de advertência de problema no
motor .................................................... 3-3
MManutenção e lubrificação, periódica ..... 6-4
Manutenção, sistema de controlo das
emissões .............................................. 6-3
Mudança de velocidades ........................ 5-2NNível de líquido do travão,
verificação .......................................... 6-21
Número de identificação do veículo........ 9-1
Números de identificação ....................... 9-1OÓleo do motor e elemento do filtro de
óleo ..................................................... 6-10PPainéis, remoção e instalação ................ 6-8
Pastilhas do travão da frente e de
trás, verificação .................................. 6-20
Pedal de mudança de velocidades ......... 3-6
Pedal de mudança de velocidades,
verificação e lubrificação .................... 6-26
Pedal do travão....................................... 3-7
U22BP2P0.book Page 1 Monday, August 9, 2010 9:52 AM

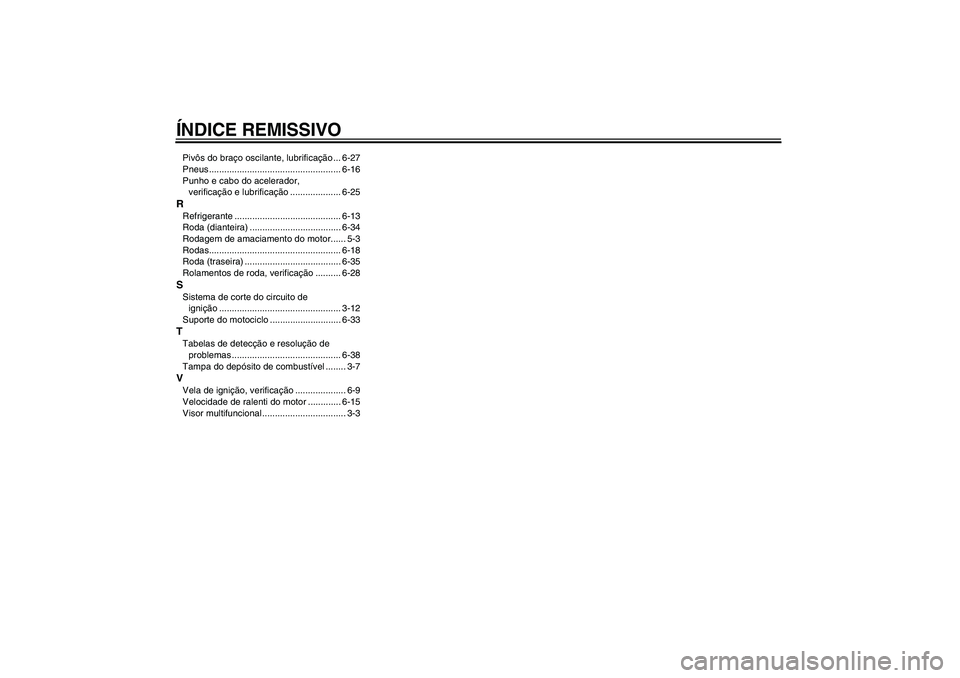

ÍNDICE REMISSIVOPivôs do braço oscilante, lubrificação ... 6-27
Pneus .................................................... 6-16
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-25RRefrigerante .......................................... 6-13
Roda (dianteira) .................................... 6-34
Rodagem de amaciamento do motor...... 5-3
Rodas.................................................... 6-18
Roda (traseira) ...................................... 6-35
Rolamentos de roda, verificação .......... 6-28SSistema de corte do circuito de
ignição ................................................ 3-12
Suporte do motociclo ............................ 6-33TTabelas de detecção e resolução de
problemas ........................................... 6-38
Tampa do depósito de combustível ........ 3-7VVela de ignição, verificação .................... 6-9
Velocidade de ralenti do motor ............. 6-15
Visor multifuncional ................................. 3-3
U22BP2P0.book Page 2 Monday, August 9, 2010 9:52 AM

U22BP2P0.book Page 3 Monday, August 9, 2010 9:52 AM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2010.08
PANTONE285CVC
