YAMAHA WR 250F 2001 Owners Manual

INSP
ADJ
PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
lBougie
2. Contrôler:
lElectrode 1
Usure/endommagement ®
Changer.
lCouleur de l’isolateur 2
Une teinte légèrement brunâtre
correspond à l’état normal des
électrodes.
Teinte franchement différente
® Contrôler l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant de
nombreuses heures à régimes lents, l’iso-
lant de bougie d’allumage se couvre de
suie, même si le moteur et le carburateur
sont en bon état de marche.
3. Mesurer:
lEcartement des électrodes a
Utiliser un calibre pour câble
ou un calibre d’épaisseur.
Hors spécification ® Régler.
4. Si nécessaire, nettoyer la bougie
avec un appareil de nettoyage de
bougie.
Ecartement des électro-
des:
0,7 à 0,8 mm
(0,028 à 0,031 in)
5. Serrer:
lBougie
N.B.:
lAvant de monter une bougie, nettoyer
son plan de joint et son filetage.
lSerrer la bougie à la main a avant de
la serrer au couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
ELEKTRISCHE ANLAGE
ZÜNDKERZE KONTROLLIEREN
1. Demontieren:
lZündkerze
2. Kontrollieren:
lElektrode 1
Verschleiß/Beschädigung ®
Erneuern.
lIsolatorfuß-Farbe 2
Die normale Färbung ist
Rehbraun.
Abnormale Färbung ® Den
Motorzustand kontrollieren.
HINWEIS:
Läuft der Motor viele Stunden mit
niedriger Drehzahl, weist der Zünd-
kerzen-Isolatorfuß auch bei gutem
Motor- und Vergaserzustand Verö-
lung auf.
3. Messen:
lElektrodenabstand a
Eine Fühlerlehre verwen-
den.
Unvorschriftsmäßig ® Ein-
stellen.
4. Die Zündkerze ggf. mit Ker-
zenreiniger säubern.
Elektrodenabstand
0,7–0,8 mm
5. Festziehen:
lZündkerze
HINWEIS:
lVor dem Einschrauben der Zünd-
kerze Kerzenkörper und Dichtflä-
che säubern.
lDie Zündkerze zuerst handfest an-
ziehen a und dann erst vor-
schriftsmäßig festziehen b.
T R..13 Nm (1,3 m · kg)
PARTE ELETTRICA
ISPEZIONE DELLA CANDELA
1. Rimuovere:
lCandela d’accensione
2. Ispezionare:
lElettrodo 1
Usura/danno ® Sostituire.
lColore isolante 2
Il colore normale è marrone
rossiccio chiaro.
Colore nettamente differente
® Controllare le condizioni
del motore.
NOTA:
Quando il motore funziona per molte ore
a basso regime, l’isolante delle candele
diventa fuligginoso, anche se il motore
ed il carburatore sono in buone condi-
zioni di funzionamento.
3. Misurare:
lDistanza tra gli elettrodi a
Utilizzare un calibro per fili
metallici o uno spessimetro.
Fuori specifica ® Ridistan-
ziare.
4. Pulire le candele con un deter-
gente per candele se necessario.
Distanza tra gli elettrodi:
0,7 ~ 0,8 mm
(0,028 ~ 0,031 in)
5. Serrare:
lCandele d’accensione
NOTA:
lPrima di installare la candela, pulire la
superficie della guarnizione e quella
della candela.
lAvvitare a mano a la candela prima
di serrare fino alla coppia di serraggio
specificata b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
3 - 47
PARTIE ELECTRIQUE/CONTROLE DE LA BOUGIE
ELEKTRISCHE ANLAGE/ZÜNDKERZE KONTROLLIEREN
PARTE ELETTRICA/ISPEZIONE DELLA CANDELA

3 - 48
INSP
ADJ
IGNITION TIMING CHECK
IGNITION TIMING CHECK
1. Remove:
lTiming mark accessing screw 1
2. Attach:
lTiming light
lInductive tachometer
To the spark plug lead.
3. Check:
lIgnition timing
Timing light:
YM-33277-A/90890-03141
Inductive tachometer:
YU-08036-B
Engine tachometer:
90890-03113
Checking steps:
lStart the engine and let it warm up. Let the
engine run at the specified speed.
Engine speed:
1,700 ~ 1,900 r/min
lVisually check the stationary pointer a is
within the firing range b on the rotor.
Incorrect firing range ® Check rotor and
pickup assembly.
4. Install:
lTiming mark accessing screw

INSP
ADJ
CONTROLE DE L’AVANCE A
L’ALLUMAGE
1. Déposer:
lVis d’accès du repère de distri-
bution 1
2. Attacher:
lLampe stroboscopique
lCompte-tours inductif
Au fil de la bougie.
3. Contrôler:
lAvance à l’allumage
Lampe stroboscopique à
induction:
YM-33277-A/
90890-03141
Compte-tours inductif:
YU-08036-B
Compte-tours moteur:
90890-03113
Etapes de la vérification:
lMettre le moteur en marche et le
laisser chauffer. Laisser ensuite
tourner le moteur au régime spéci-
fié.
Régime du moteur:
1.700 à 1.900 tr/mn
lS’assurer que l’index fixe a se
trouve dans la plage d’allumage b
sur le rotor.
Plage d’allumage incorrecte ®
Contrôler le rotor et le circuit
d’excitation.
4. Monter:
lVis d’accès du repère de distri-
butionZÜNDZEITPUNKT KONTROLLIE-
REN
1. Demontieren:
lSteuermarkierung-Zugangs-
schraube 1
2. Anschließen:
lStroboskoplampe
lDrehzahlmesser
(an das Zündkabel)
3. Kontrollieren:
lZündzeitpunkt
Stroboskoplampe
YM-33277-A/
90890-03141
Induktivdrehzahlmes-
ser
YU-08036-B
Motor-Drehzahlmesser
90890-03113
Arbeitsschritte
lMotor anlassen, einige Minuten
warmlaufen lassen und dann
mit der vorgeschriebenen Dreh-
zahl laufen lassen.
Motordrehzahl
1.700–1.900 U/min
lKontrollieren, ob sich die Zünd-
bereich-Markierung b auf
Höhe der Gehäusemarkierung
a befindet.
Falscher Zündbereich ® Licht-
maschinenrotor und/oder Im-
pulsgeber überprüfen.
4. Montieren:
lSteuermarkierung-Zugangs-
schraubeCONTROLLO DELLA FASATURA
DI ACCENSIONE
1. Rimuovere:
lVite di accesso al riferimento
per fasatura 1
2. Collegare:
lLampada stroboscopica
lContagiri induttivo
Al cavo della candela.
3. Controllare:
lAnticipo minimo
Lampada stroboscopica:
YM-33277-A/
90890-03141
Contagiri induttivo:
YU-08036-B
Contagiri motore:
90890-03113
Fasi di controllo:
lAvviare il motore e farlo riscal-
dare. Far funzionare il motore alle
velocità specificate.
Velocità del motore:
1.700 ~ 1.900 giri/min.
lControllare visivamente che il con-
trassegno a si trovi entro la
gamma di accensione necessaria
b indicata sul rotore.
Gamma di accensione errata ®
Controllare il gruppo rotore e
pickup.
4. Installare:
lVite di accesso al riferimento
per
CONTROLE DE L’AVANCE A L’ALLUMAGE
ZÜNDZEITPUNKT KONTROLLIEREN
CONTROLLO DELLA FASATURA DI ACCENSIONE
3 - 48

3 - 49
INSP
ADJ

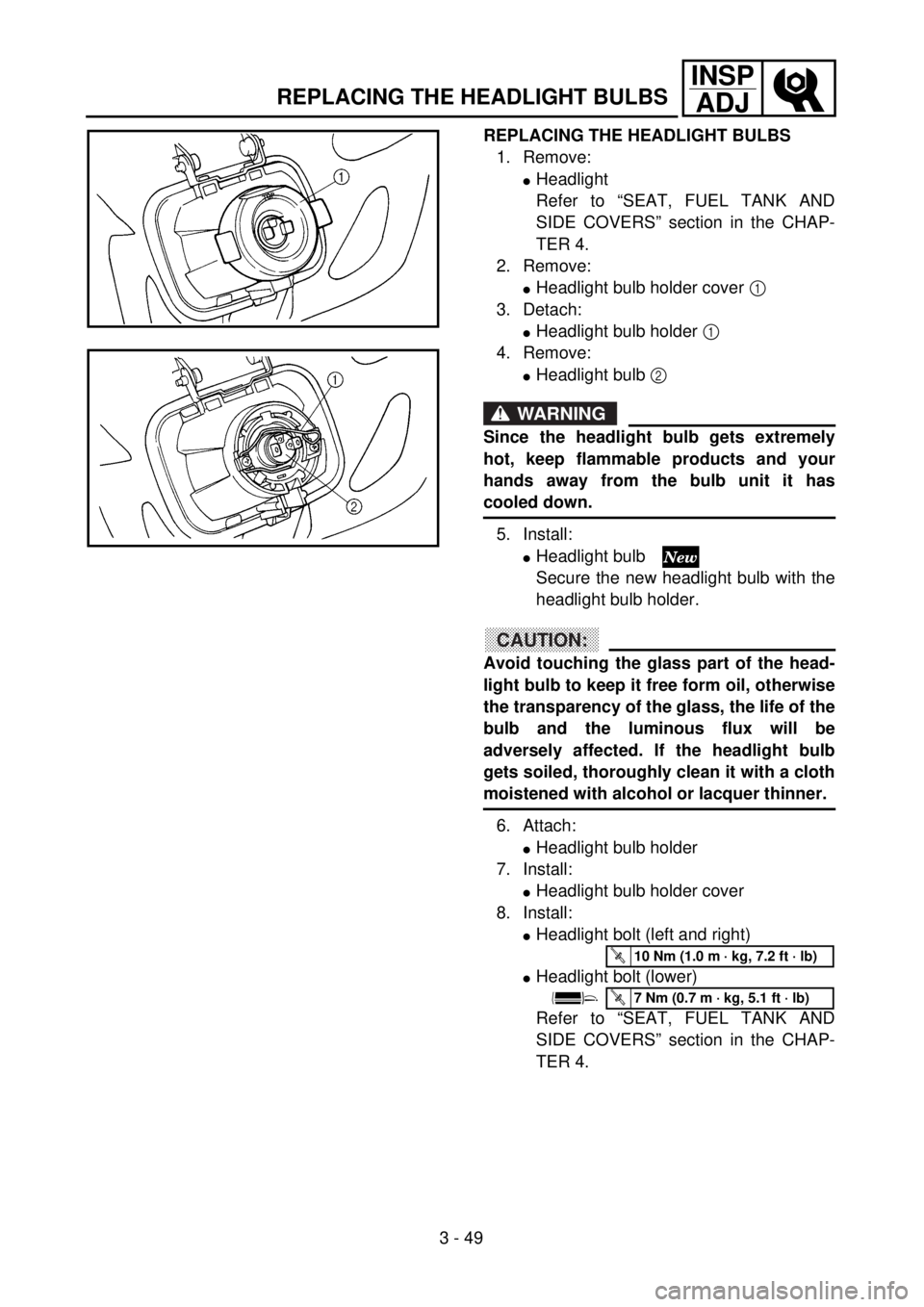

REPLACING THE HEADLIGHT BULBS
REPLACING THE HEADLIGHT BULBS
1. Remove:
lHeadlight
Refer to “SEAT, FUEL TANK AND
SIDE COVERS” section in the CHAP-
TER 4.
2. Remove:
lHeadlight bulb holder cover 1
3. Detach:
lHeadlight bulb holder 1
4. Remove:
lHeadlight bulb 2
WARNING
Since the headlight bulb gets extremely
hot, keep flammable products and your
hands away from the bulb unit it has
cooled down.
5. Install:
lHeadlight bulb
Secure the new headlight bulb with the
headlight bulb holder.
CAUTION:
Avoid touching the glass part of the head-
light bulb to keep it free form oil, otherwise
the transparency of the glass, the life of the
bulb and the luminous flux will be
adversely affected. If the headlight bulb
gets soiled, thoroughly clean it with a cloth
moistened with alcohol or lacquer thinner.
6. Attach:
lHeadlight bulb holder
7. Install:
lHeadlight bulb holder cover
8. Install:
lHeadlight bolt (left and right)
lHeadlight bolt (lower)
Refer to “SEAT, FUEL TANK AND
SIDE COVERS” section in the CHAP-
TER 4.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

INSP
ADJ
REMPLACER LES AMPOULES DU
PHARE
1. Déposer:
lPhare
Se référer à la section “SELLE,
RESERVOIR A ESSENCE ET
CACHES LATERAUX” du
CHAPITRE 4.
2. Déposer:
lCache de fixation d’ampoule
de phare 1
3. Détacher:
lFixation d’ampoule de phare
1
4. Déposer:
lAmpoule de phare 2
AVERTISSEMENT
L’ampoule de phare chauffant consi-
dérablement, écarter les produits
inflammables et les mains jusqu’à
refroidissement de l’ensemble
ampoule.
5. Installer:
lAmpoule de phare
Poser soigneusement la nou-
velle ampoule de phare dans le
porte ampoule de phare.
ATTENTION:
Eviter de toucher la partie en verre de
l’ampoule afin d’éviter tout contact
avec de l’huile, sinon la transparence
du verre, la durée de vie de l’ampoule
et le rayonnement lumineux, pour-
raient être diminués. Si l’ampoule de
phare est sale, la nettoyer à fond avec
un chiffon humecté d’alcool ou d’un
dissolvant cellulosique.
6. Attacher:
lFixation d’ampoule de phare
7. Installer:
lCache de fixation d’ampoule
de phare.
8. Installer:
lBoulon de phare (gauche et
droite)
lBoulon de phare (bas)
Se référer à la section “SELLE,
RESERVOIR D’ESSENCE
ET CACHES LATERAUX”
du CHAPITRE 4.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
SCHEINWERFERLAMPE AUS-
WECHSELN
1. Demontieren:
lScheinwerfer
Siehe Abschnitt “SITZ-
BANK, KRAFTSTOFF-
TANK UND
SEITENABDEKKUNGEN”
in KAPITEL 4.
2. Demontieren:
lLampenshutzkappe 1
3. Lösen:
lLampenhalter 1
4. Demontieren:
lSchweinwerferlampe 2
WARNUNG
Scheinwerferlampen werden sehr
schnell heiß, daher entflammbares
Material fernhalten und die Lampe
niemals berühren, bevor sie aus-
reichend abgekühlt ist.
5. Montieren:
lSchweinwerferlampe
Die neue Schweinwerfer-
lampe mit dem Lampenhal-
ter sichern.
ACHTUNG:
Den Glaskolben der neuen Lampe
nicht mit den Fingern berühren.
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Verunreinigungen der Lampe mit
einem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
6. Montieren:
lLampenhalter
7. Montieren:
lLampenshutzkappe
8. Montieren:
lScheinwerferschraube (links
und rechts)
lScheinwerferschraube (un-
ten)
Siehe Abschnitt “SITZ-
BANK, KRAFTSTOFF-
TANK UND
SEITENABDEKKUNGEN”
in KAPITEL 4.
T R..10 Nm (1,0 m · kg)
T R..7 Nm (0,7 m · kg)
SOSTITUZIONE DELLE LAM-
PADE DEL FARO
1. Rimuovere:
lFaro
Fare riferimento al paragrafo
“SELLA, SERBATOIO DEL
CARBURANTE E CARENA-
TURE LATERALI” al CAPI-
TOLO 4.
2. Rimuovere:
lCoprilampada del faro 1
3. Staccare:
lPortalampada del faro 1
4. Rimuovere:
lLampada del faro 2
AVVERTENZA
Dato che la lampada del faro diventa
estremamente calda, tenere i prodotti
infiammabili e le mani lontani dalla
lampada fino a quando non si è raf-
freddata.
5. Installare:
lLampada del faro
Fissare la lampada del faro
nuova sul portalampada.
ATTENZIONE:
Evitare di toccare la parte di vetro
della lampada del faro per non spor-
carla di olio e non compromettere la
trasparenza del vetro, la durata della
lampada ed il fascio luminoso. Se la
lampada del faro si sporca, pulirla a
fondo con un panno inumidito di
alcool o di solvente per vernici.
6. Collegare:
lPortalampada del faro
7. Installare:
lCoprilampada del faro
8. Installare:
lBullone del faro (sinistro e
destro)
lBullone del faro (inferiore)
Fare riferimento al paragrafo
“SELLA, SERBATOIO DEL
CARBURANTE E CARENA-
TURE LATERALI” al CAPI-
TOLO 4.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
3 - 49
REMPLACER LES AMPOULES DU PHARE
SCHEINWERFERLAMPE AUSWECHSELN
SOSTITUZIONE DELLE LAMPADE DEL FARO

3 - 50
INSP
ADJ

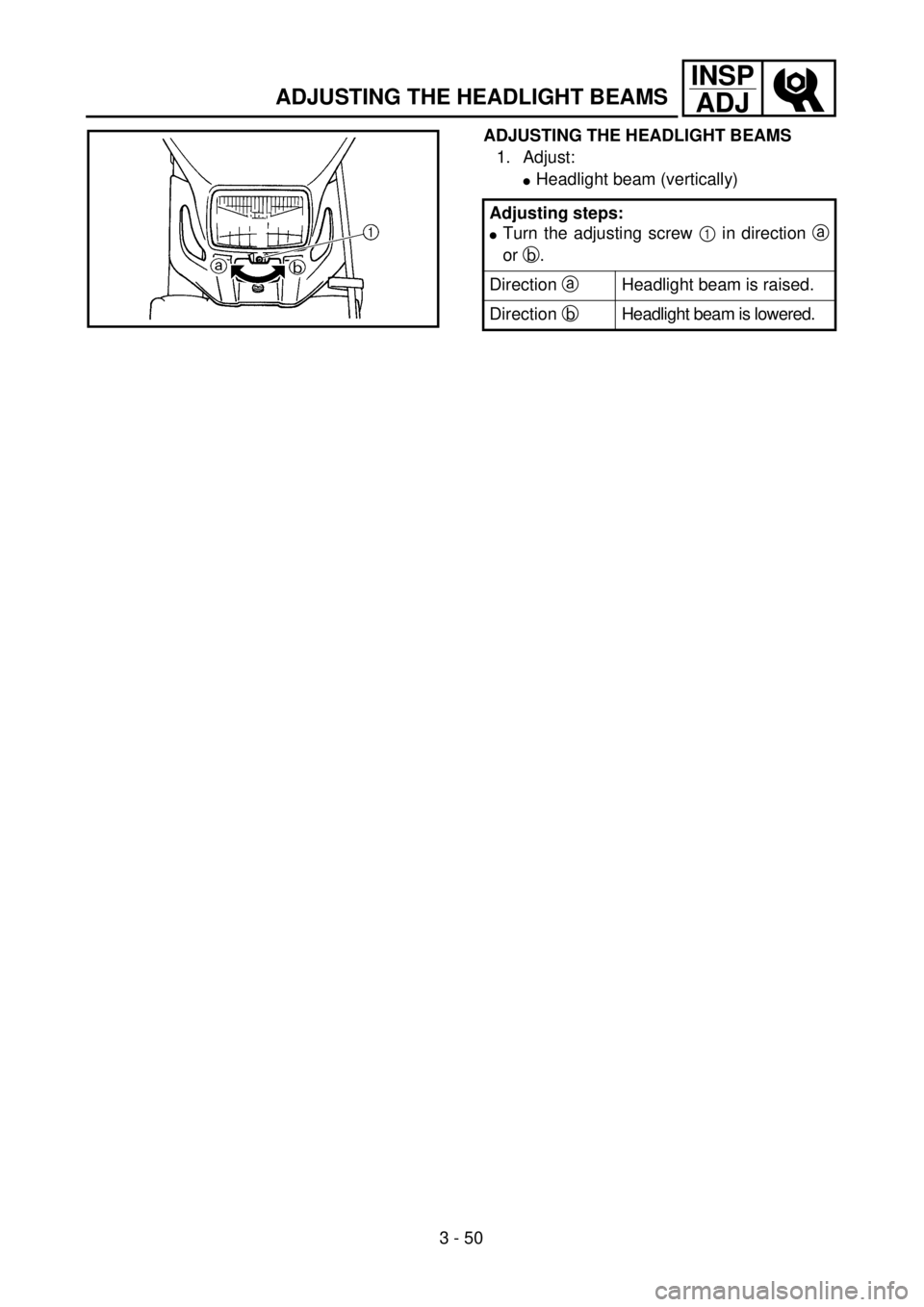

ADJUSTING THE HEADLIGHT BEAMS
ADJUSTING THE HEADLIGHT BEAMS
1. Adjust:
lHeadlight beam (vertically)
Adjusting steps:
lTurn the adjusting screw 1 in direction a
or b.
Direction a Headlight beam is raised.
Direction b Headlight beam is lowered.

INSP
ADJ
REGLAGES DES FAISCEAUX DES
PHARES
1. Régler:
lLe faisceau du phare (vertical)
Procédures de réglage:
lTourner la vis de réglage 1 dans le
sens a ou b.
Sens aLe faisceau du phare
se relève.
Sens bLe faisceau du phare
s’abaisse.
SCHEINWERFER EINSTELLEN
1. Einstellen:
lScheinwerferstellung (ver-
tikal)
Arbeitsschritte:
lDie Einstellschraube 1 nach a
oder b drehen.
Nach aLichtkegel nach
oben.
Nach bLichtkegel nach
unten.
REGOLAZIONE DEI FASCI DI
LUCE DEL FARO
1. Regolare:
lFascio di luce del faro (in senso
verticale)
Fasi della regolazione:
lGirare la vite di registro 1 in dire-
zione a oppure b.
Direzione aIl fascio di luce si
alza.
Direzione bIl fascio di luce si
abbassa.
3 - 50
REGLAGES DES FAISCEAUX DES PHARES
SCHEINWERFER EINSTELLEN
REGOLAZIONE DEI FASCI DI LUCE DEL FARO

4 - 1
ENG

EC400000
ENGINE

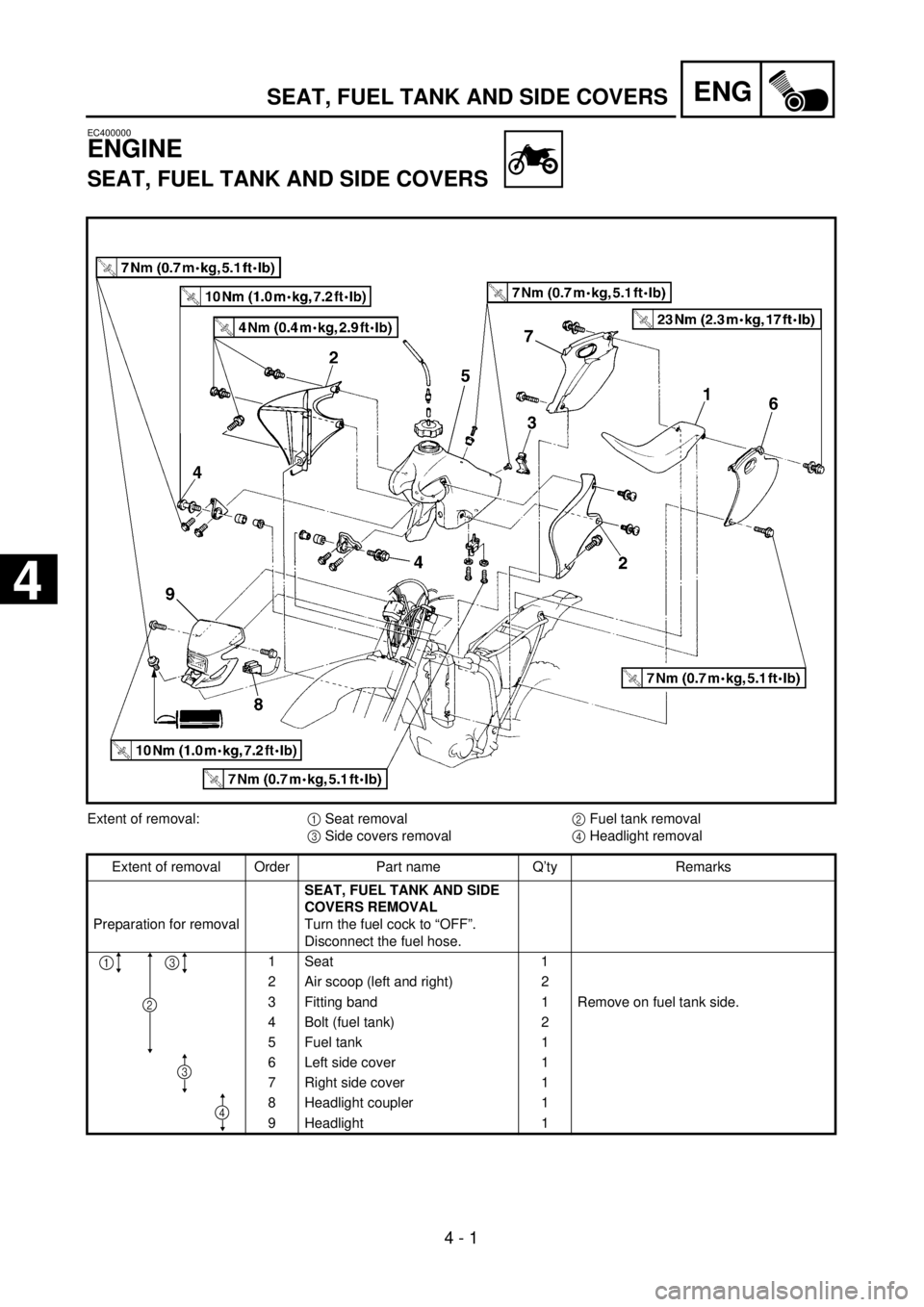

SEAT, FUEL TANK AND SIDE COVERS
Extent of removal:
1
Seat removal
2
Fuel tank removal
3
Side covers removal
4
Headlight removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removal
SEAT, FUEL TANK AND SIDE
COVERS REMOVAL
Turn the fuel cock to “OFF”.
Disconnect the fuel hose.
1 Seat 1
2 Air scoop (left and right) 2
3 Fitting band 1 Remove on fuel tank side.
4 Bolt (fuel tank) 2
5 Fuel tank 1
6 Left side cover 1
7 Right side cover 1
8 Headlight coupler 1
9 Headlight 1
13
2
3
4

SEAT, FUEL TANK AND SIDE COVERS
4



4

4 - 1
ENG

MOTOR
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
Demontage-Arbeiten:
1
Sitzbank demontieren
2
Kraftstofftank demontieren
3
Seitenabdeckungen demontieren
4
Scheinwerfer demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
SITZBANK, KRAFTSTOFFTANK UND
SEITENABDEKKUNGEN DEMONTIE-
REN
Vorbereitung für den Ausbau Kraftstoffhahn auf “OFF” stellen.
Kraftstoffschlauch lösen.
1 Sitzbank 1
2 Lufthutzen (links und rechts) 2
3 Befestigung 1 Vom Kraftstofftank demontieren
4 Schraube (Kraftstofftank) 2
5 Kraftstofftank 1
6 Seitenabdeckung (links) 1
7 Seitenabdeckung (rechts) 1
8 Schweinwerfer-Steckverbinder 1
9Scheinwerfer
1
1
3
2
3
4

SELLE, RESERVOIR DE CARBURANT ET CACHES LATERAUX
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
SELLA, SERBATOIO CARBURANTE E CARENATURA LATERALE
MOTEUR
SELLE, RESERVOIR DE CARBURANT ET CACHES LATERAUX
Organisation de la dépose:
1
Dépose du selle
2
Dépose du réservoir de carburant
3
Dépose des caches latéraux
4
Dépose du phare
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA SELLE, DU RESERVOIR
DE CARBURANT ET DES CACHES
LATERAUX
Préparation à la dépose Tourner le robinet de carburant à la position
“OFF”.
Déconnecter la durit de carburant.
1 Selle 1
2 Buse d’arrivée d’air (gauche et droit) 2
3 Attache 1 Déposer sur le côté du réservoir de carburant.
4 Boulon (réservoir de carburant) 2
5 Réservoir de carburant 1
6 Cache latéral gauche 1
7 Cache latéral droit 1
8 Coupleur phare 1
9Phare
1
1
3
2
3
4

MOTORE
SELLA, SERBATOIO CARBURANTE E CARENATURA LATERALE
Portata dello smontaggio:
1
Rimozione della sella
2
Rimozione del serbatoio del carburante
3
Rimozione carenatura laterale
4
Rimozione del faro
Portata dello smontaggio Ordine Denominazione Quantità Osservazioni
Preparazione per lo smontaggio
RIMOZIONE SELLA, SERBATOIO CAR-
BURANTE E CARENATURA LATERALE
Posizionare il rubinetto del carburante su
“OFF”.
Scollegare il flessibile del carburante.
1 Sella 1
2 Presa d’aria dinamica (sinistra e destra) 2
3 Piattina di fissaggio 1 Rimuovere dal lato del serbatoio del carburante.
4 Bullone (serbatoio del carburante) 2
5 Serbatoio del carburante 1
6 Carenatura lato sinistro 1
7 Carenatura lato destro 1
8 Accoppiatore del faro 1
9Faro
1
1
3
2
3
4




4

4 - 2
ENG

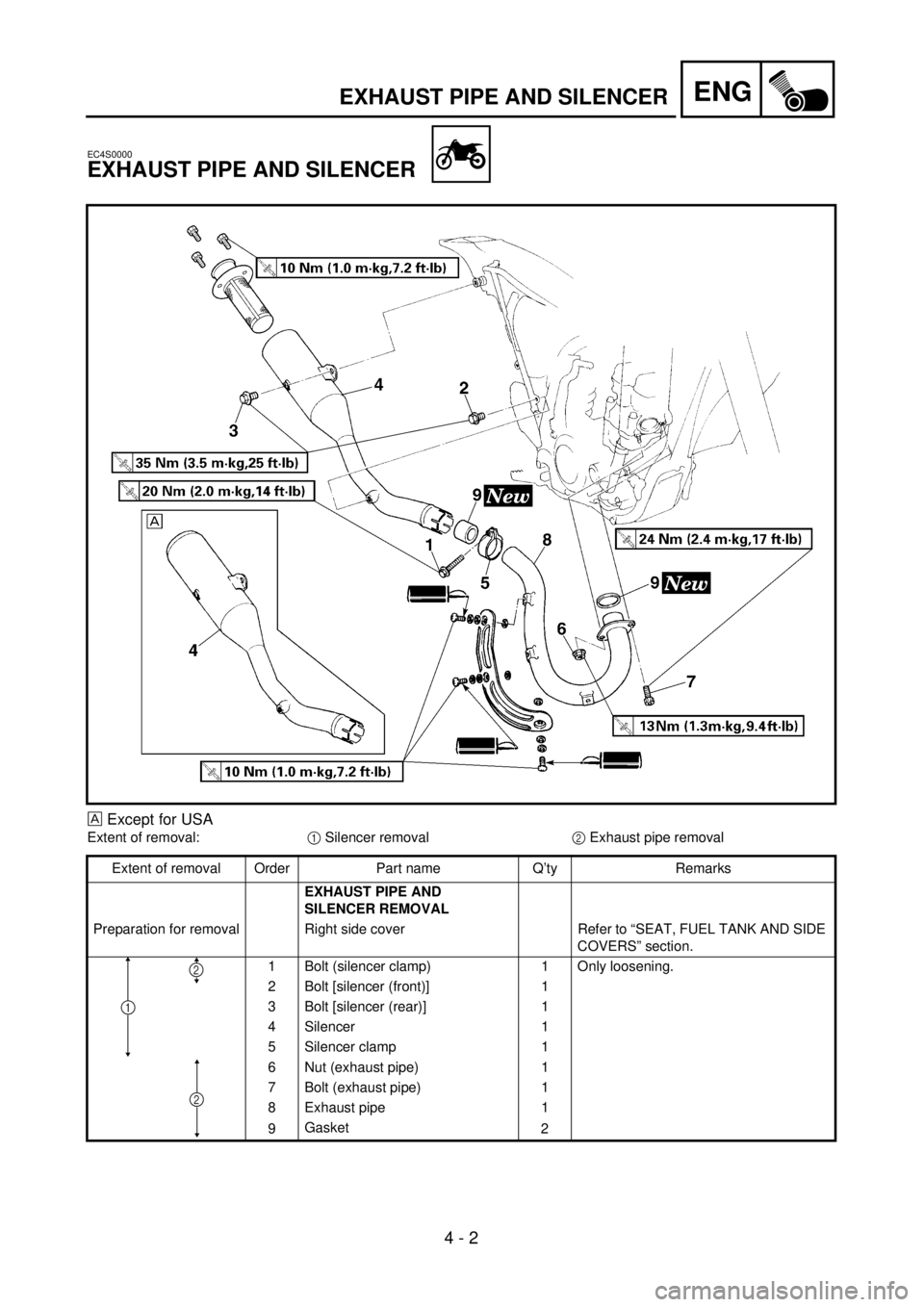

EXHAUST PIPE AND SILENCER
EC4S0000
EXHAUST PIPE AND SILENCER

Except for USA
Extent of removal:
1
Silencer removal
2
Exhaust pipe removal
Extent of removal Order Part name Q’ty Remarks
EXHAUST PIPE AND
SILENCER REMOVAL
Preparation for removal Right side cover Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1 Bolt (silencer clamp) 1 Only loosening.
2 Bolt [silencer (front)] 1
3 Bolt [silencer (rear)] 1
4 Silencer 1
5 Silencer clamp 1
6 Nut (exhaust pipe) 1
7 Bolt (exhaust pipe) 1
8 Exhaust pipe 1
9Gasket
2
2
1
2
