YAMAHA WR 250F 2002  Betriebsanleitungen (in German) 5 - 55
CHAS
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
AUSBAU
Lager
1. Demontieren:
Lager 1
HINWEIS:
Das Lager am äußeren Laufring ein-
pressen.
PRÜFUNG
Die Lager, Buchsen, Hülsen und
Anlaufs

Page 582 of 694

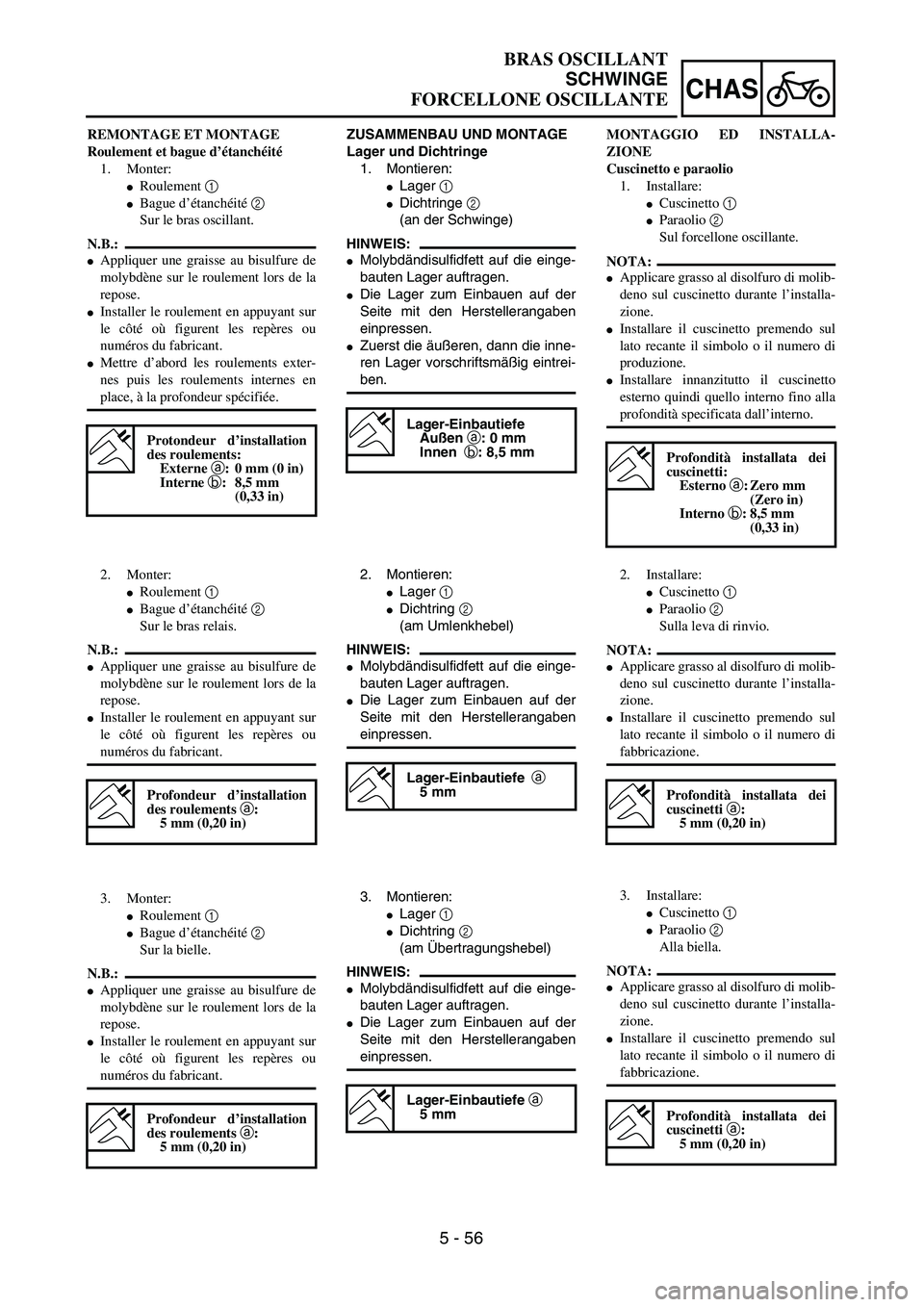

YAMAHA WR 250F 2002  Betriebsanleitungen (in German) 5 - 56
CHASSWINGARM
EC575000
ASSEMBLY AND INSTALLATION
EC575201
Bearing and oil seal
1. Install:
Bearing 1
Oil seal 2
To swingarm.
NOTE:
Apply the molybdenum disulfide grease on
the bearing when

Page 583 of 694

YAMAHA WR 250F 2002  Betriebsanleitungen (in German) 5 - 56
CHAS
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
ZUSAMMENBAU UND MONTAGE
Lager und Dichtringe
1. Montieren:
Lager 1
Dichtringe 2
(an der Schwinge)
HINWEIS:
Molybdändisulfidfett auf die

Page 584 of 694

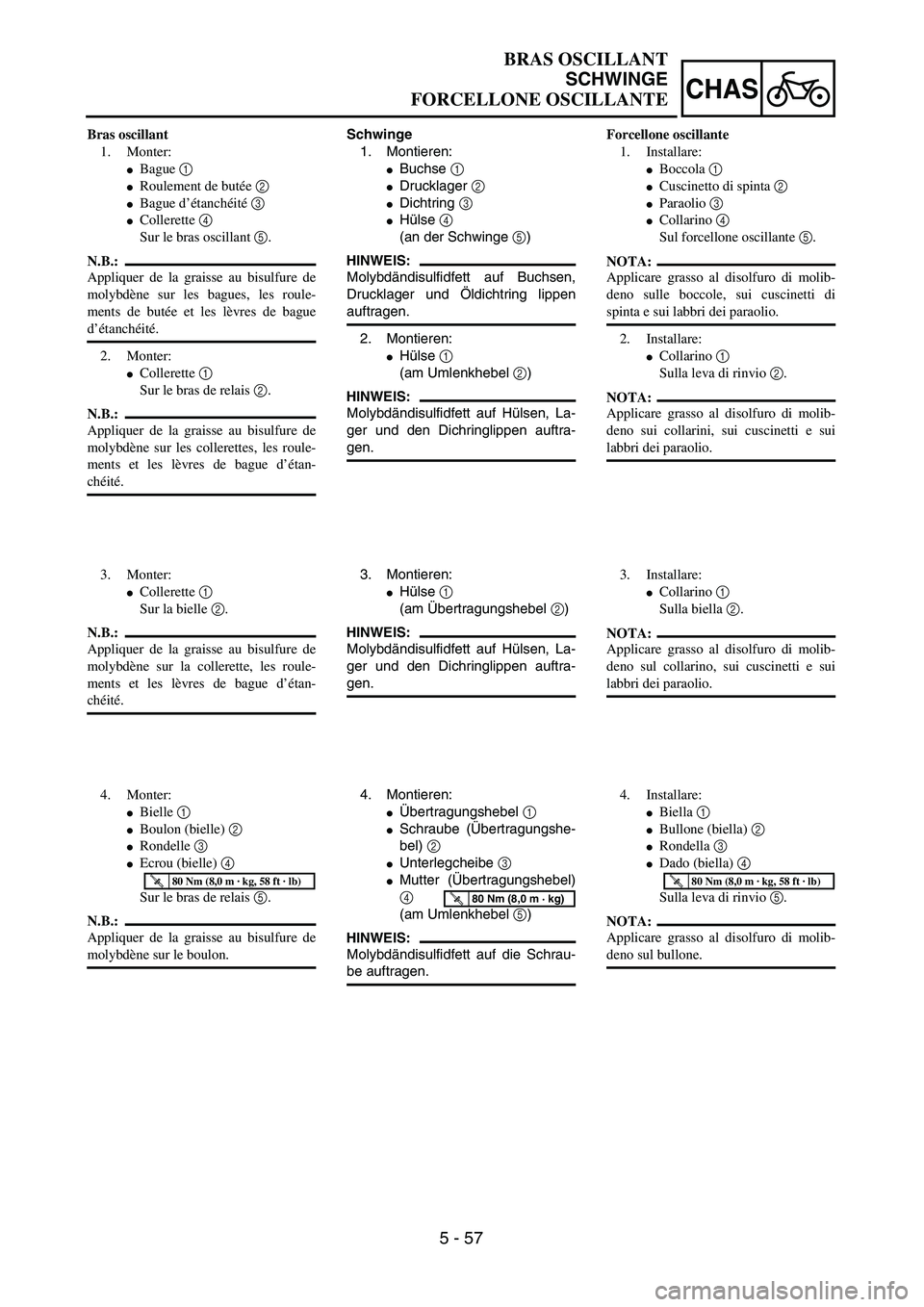

YAMAHA WR 250F 2002  Betriebsanleitungen (in German) 5 - 57
CHASSWINGARM
Swingarm
1. Install:
Bushing 1
Thrust bearing 2
Oil seal 3
Collar 4
To swingarm 5.
NOTE:
Apply the molybdenum disulfide grease on the
bushings, thrust bearings and oil seal

Page 585 of 694

YAMAHA WR 250F 2002  Betriebsanleitungen (in German) 5 - 57
CHAS
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
Schwinge
1. Montieren:
Buchse 1
Drucklager 2
Dichtring 3
Hülse 4
(an der Schwinge 5)
HINWEIS:
Molybdändisulfidfett auf Buchsen,
Druc

Page 586 of 694

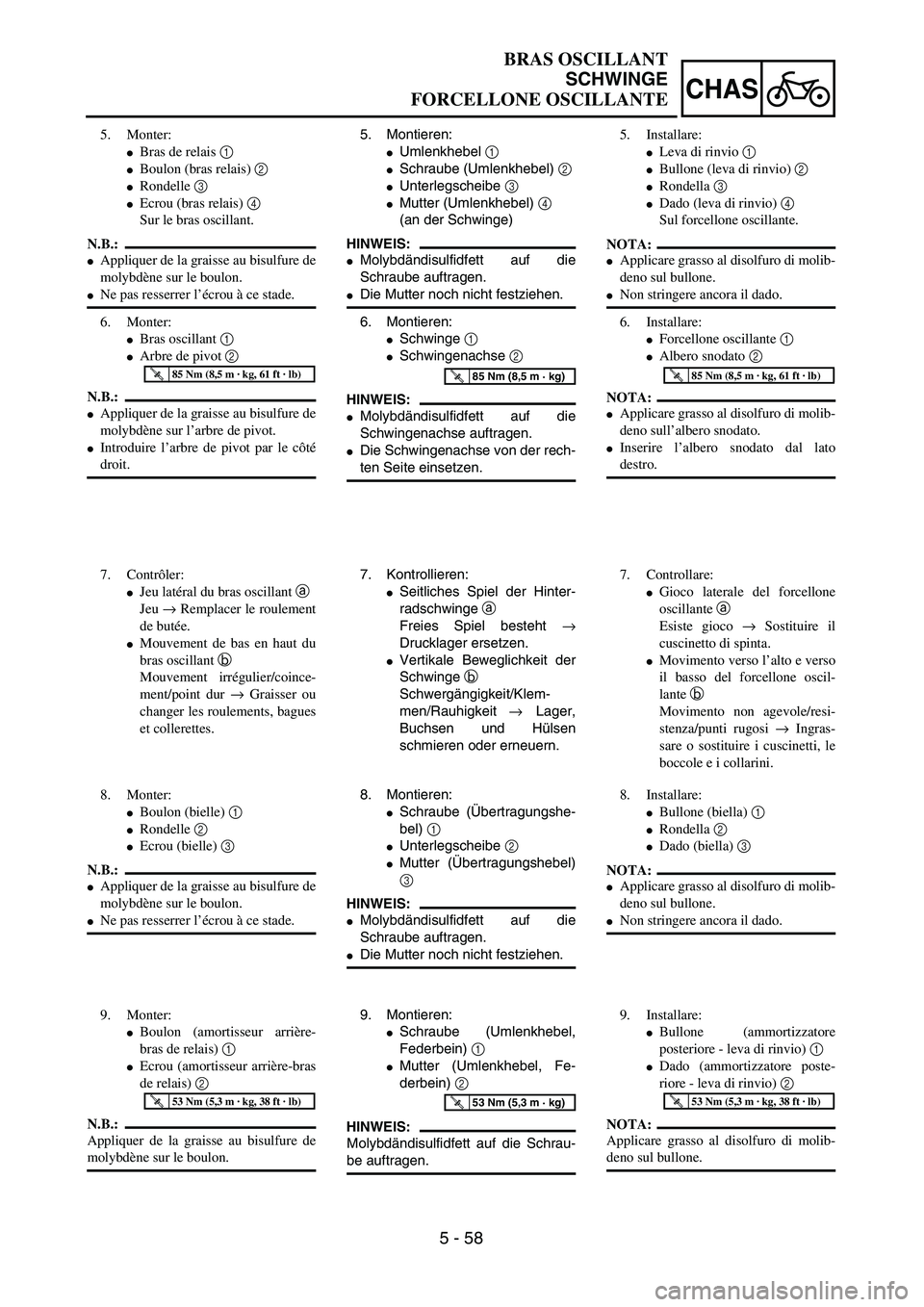

YAMAHA WR 250F 2002  Betriebsanleitungen (in German) 5 - 58
CHASSWINGARM
5. Install:
Relay arm 1
Bolt (relay arm) 2
Washer 3
Nut (relay arm) 4
To swingarm.
NOTE:
Apply the molybdenum disulfide grease on
the bolt.
Do not tighten the nut yet.
6.

Page 587 of 694

YAMAHA WR 250F 2002  Betriebsanleitungen (in German) 5 - 58
CHAS
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
5. Montieren:
Umlenkhebel 1
Schraube (Umlenkhebel) 2
Unterlegscheibe 3
Mutter (Umlenkhebel) 4
(an der Schwinge)
HINWEIS:
Molybdändis

Page 588 of 694

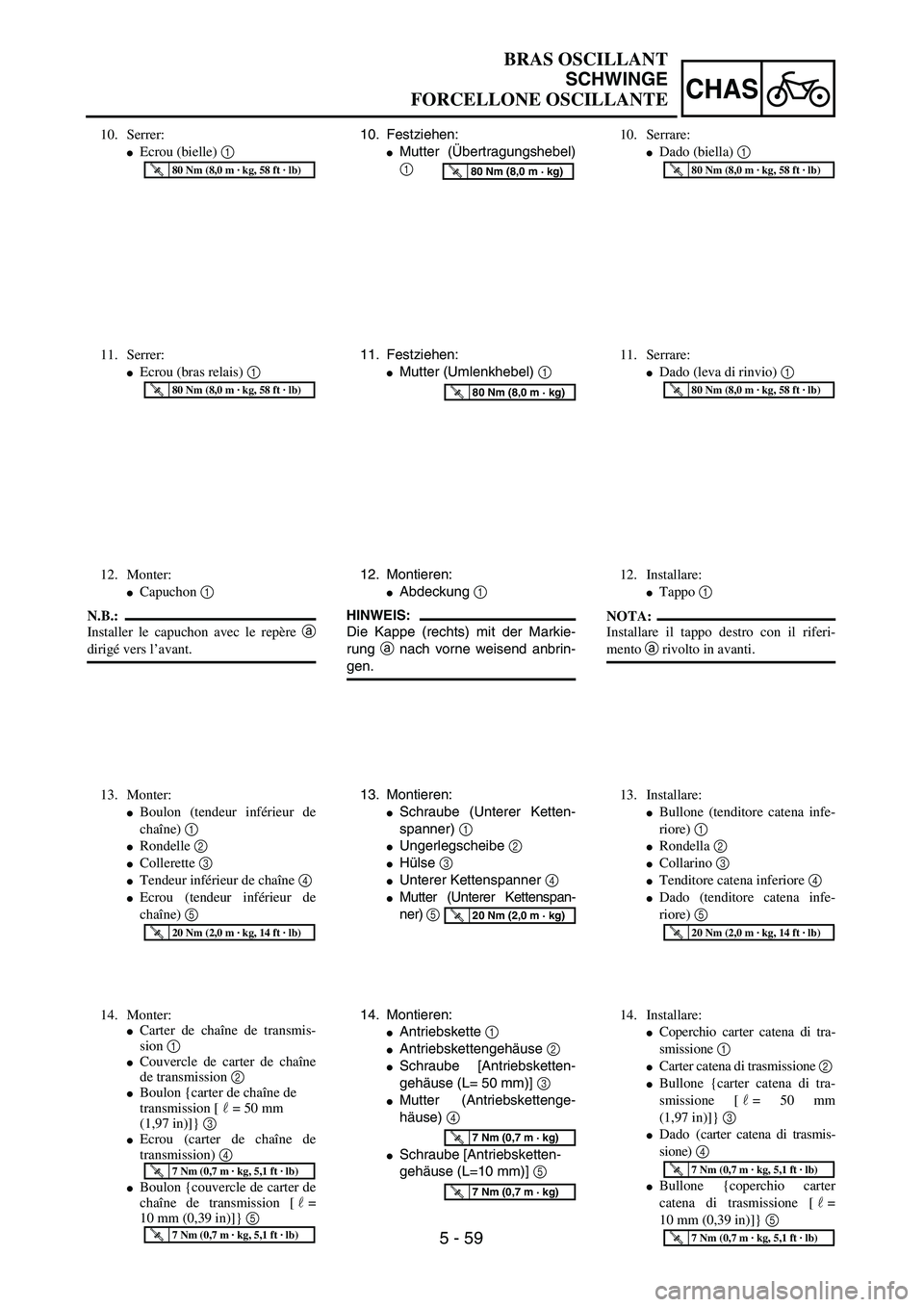

YAMAHA WR 250F 2002  Betriebsanleitungen (in German) 5 - 59
CHASSWINGARM
10. Tighten:
Nut (connecting rod) 1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
11. Tighten:
Nut (relay arm) 1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
12. Install:
Cap 1
NOTE:
Instal

Page 589 of 694

YAMAHA WR 250F 2002  Betriebsanleitungen (in German) 5 - 59
CHAS
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE
10. Festziehen:
Mutter (Übertragungshebel)
1
T R..80 Nm (8,0 m · kg)
11. Festziehen:
Mutter (Umlenkhebel) 1
T R..80 Nm (8,0 m · kg)
12.

Page 590 of 694

YAMAHA WR 250F 2002  Betriebsanleitungen (in German) 5 - 60
CHASREAR SHOCK ABSORBER
EC580000
REAR SHOCK ABSORBER
Extent of removal:1 Rear shock absorber removal2 Rear shock absorber disassembly
Extent of removal Order Part name Q’ty Remarks
Preparatio
