CHAPTER 6
ELECTRICAL
ELECTRICAL COMPONENTS
AND WIRING DIAGRAM
.......................... 6-1
MAP-CONTROLLED CDI UNIT
................ 6-2
IGNITION SYSTEM
................................... 6-3
THROTTLE POSITION SENSOR
SYSTEM
.................................................... 6-7
LIGHTING SYSTEM
................................ 6-12
CHAPTER 7
TUNING
ENGINE
..................................................... 7-1
CHASSIS
................................................. 7-12

KAPITEL 6
ELEKTRISCHE
ANLAGE
ELEKTRISCHE BAUTEILE UND
SCHALTPLAN ............................ 6-1
KENNFELDGESTEUERTES
CDI-ZÜNDSYSTEM .................... 6-2
ZÜNDANLAGE ........................... 6-3
DROSSELKLAPPEN-
POSITIONSSENSOR ................. 6-7
LICHTANLAGE ........................ 6-12
KAPITEL 7
ABSTIMMUNG
MOTOR ....................................... 7-1
FAHRGESTELL ....................... 7-12
CHAPITRE 6
PARTIE
ELECTRIQUE
COMPOSANTS ELECTRIQUES
ET SCHEMA DE CABLAGE ....... 6-1
BLOC CDI CONTROLE PAR
MICROPROCESSEUR ................. 6-2
SYSTEME D’ALLUMAGE .......... 6-3
CIRCUIT DU CAPTEUR
DE PAPILLON DES GAZ ............. 6-7
SYSTEME D’ECLAIRAGE ........ 6-12
CHAPITRE 7
MISES AU POINT
MOTEUR ........................................ 7-1
PARTIE CYCLE .......................... 7-12
CAPITOLO 6
IMPIANTO
ELETTRICO
COMPONENTI ELETTRICI E
SCHEMA DI CABLAGGIO ..........6-1
UNITÀ CDI CONTROLLATA DA
MAPPA ............................................6-2
IMPIANTO DI ACCENSIONE .....6-3
SISTEMA SENSORE DELLA
POSIZIONE DELLA VALVOLA
A FARFALLA .................................6-7
IMPIANTO DI
ILLUMINAZIONE .......................6-12
CAPITOLO 7
MESSA A PUNTO
MOTORE ........................................7-1
PARTE CICLISTICA ..................7-12

2 - 19
SPEC

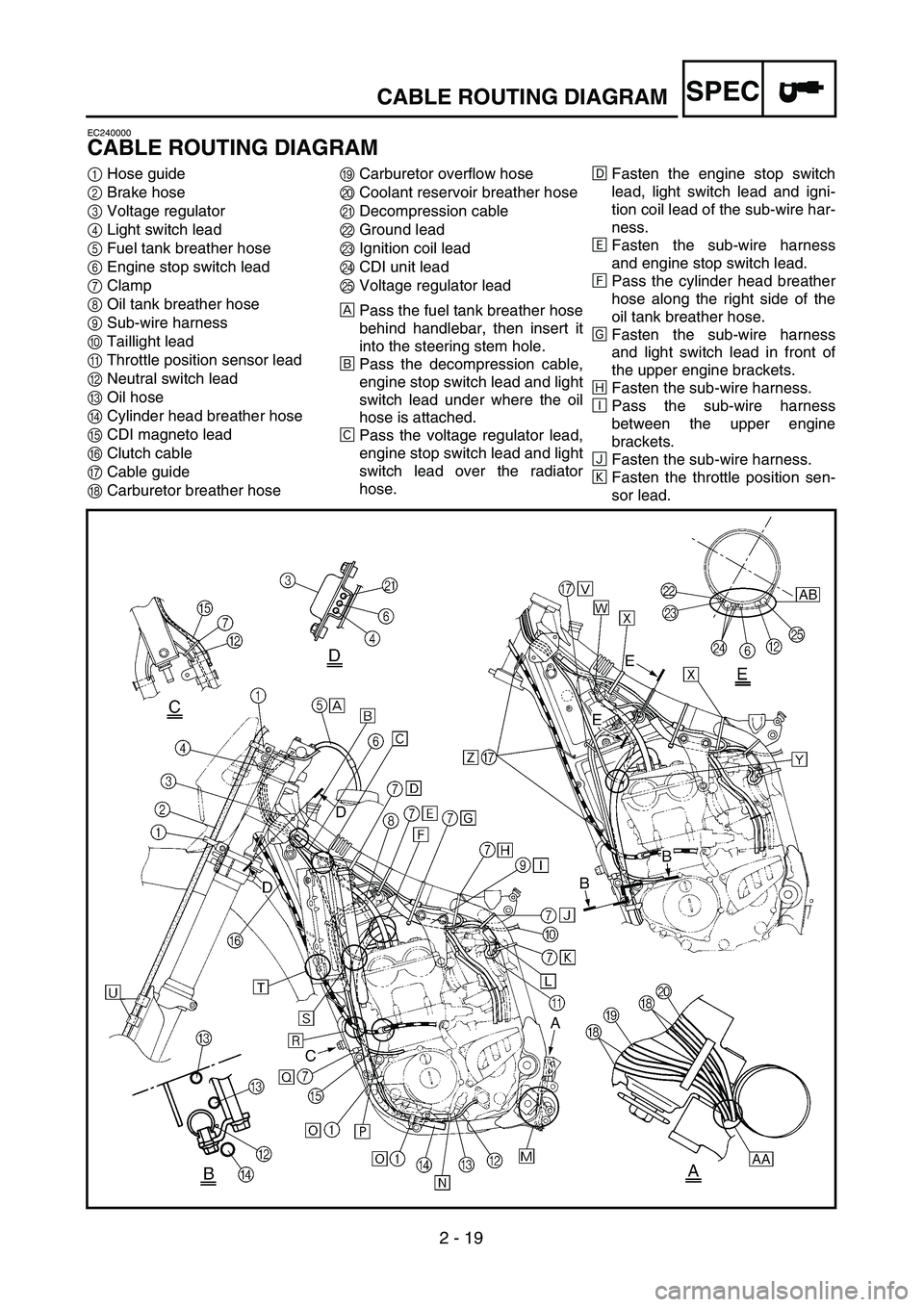

CABLE ROUTING DIAGRAM
EC240000
CABLE ROUTING DIAGRAM
1
Hose guide
2
Brake hose
3
Voltage regulator
4
Light switch lead
5
Fuel tank breather hose
6
Engine stop switch lead
7
Clamp
8
Oil tank breather hose
9
Sub-wire harness
0
Taillight lead
A
Throttle position sensor lead
B
Neutral switch lead
C
Oil hose
D
Cylinder head breather hose
E
CDI magneto lead
F
Clutch cable
G
Cable guide
H
Carburetor breather hose
I
Carburetor overflow hose
J
Coolant reservoir breather hose
K
Decompression cable
L
Ground lead
M
Ignition coil lead
N
CDI unit lead
O
Voltage regulator lead
Å
Pass the fuel tank breather hose
behind handlebar, then insert it
into the steering stem hole.
ı
Pass the decompression cable,
engine stop switch lead and light
switch lead under where the oil
hose is attached.
Ç
Pass the voltage regulator lead,
engine stop switch lead and light
switch lead over the radiator
hose.
Î
Fasten the engine stop switch
lead, light switch lead and igni-
tion coil lead of the sub-wire har-
ness.
‰
Fasten the sub-wire harness
and engine stop switch lead.
Ï
Pass the cylinder head breather
hose along the right side of the
oil tank breather hose.
Ì
Fasten the sub-wire harness
and light switch lead in front of
the upper engine brackets.
Ó
Fasten the sub-wire harness.
È
Pass the sub-wire harness
between the upper engine
brackets.
Ô
Fasten the sub-wire harness.

Fasten the throttle position sen-
sor lead.

SPEC

2 - 19

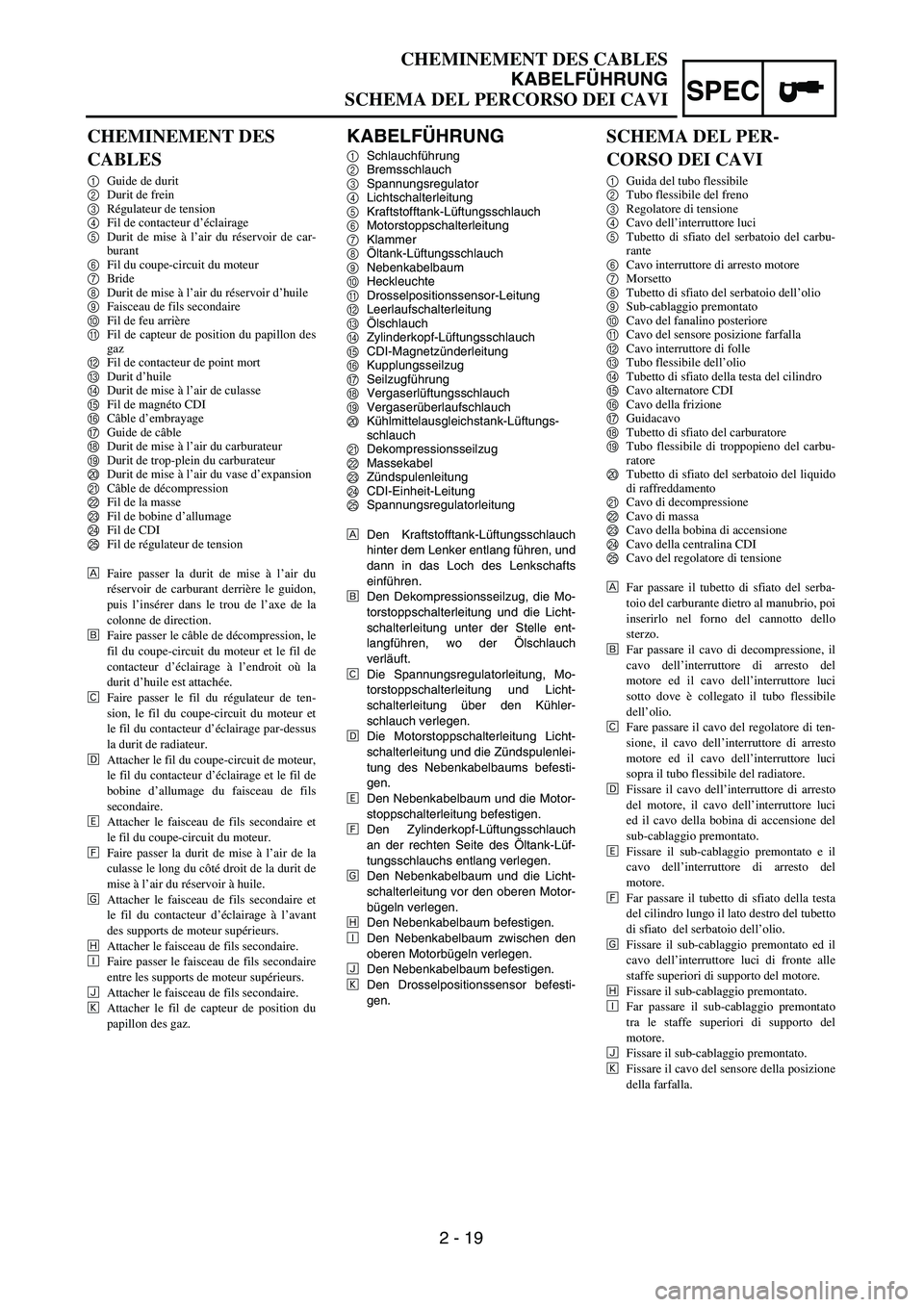

CHEMINEMENT DES CABLES
KABELFÜHRUNG
SCHEMA DEL PERCORSO DEI CAVI
KABELFÜHRUNG
1
Schlauchführung
2
Bremsschlauch
3
Spannungsregulator
4
Lichtschalterleitung
5
Kraftstofftank-Lüftungsschlauch
6
Motorstoppschalterleitung
7
Klammer
8
Öltank-Lüftungsschlauch
9
Nebenkabelbaum
0
Heckleuchte
A
Drosselpositionssensor-Leitung
B
Leerlaufschalterleitung
C
Ölschlauch
D
Zylinderkopf-Lüftungsschlauch
E
CDI-Magnetzünderleitung
F
Kupplungsseilzug
G
Seilzugführung
H
Vergaserlüftungsschlauch
I
Vergaserüberlaufschlauch
J
Kühlmittelausgleichstank-Lüftungs-
schlauch
K
Dekompressionsseilzug
L
Massekabel
M
Zündspulenleitung
N
CDI-Einheit-Leitung
O
Spannungsregulatorleitung
Å
Den Kraftstofftank-Lüftungsschlauch
hinter dem Lenker entlang führen, und
dann in das Loch des Lenkschafts
einführen.
ı
Den Dekompressionsseilzug, die Mo-
torstoppschalterleitung und die Licht-
schalterleitung unter der Stelle ent-
langführen, wo der Ölschlauch
verläuft.
Ç
Die Spannungsregulatorleitung, Mo-
torstoppschalterleitung und Licht-
schalterleitung über den Kühler-
schlauch verlegen.
Î
Die Motorstoppschalterleitung Licht-
schalterleitung und die Zündspulenlei-
tung des Nebenkabelbaums befesti-
gen.
‰
Den Nebenkabelbaum und die Motor-
stoppschalterleitung befestigen.
Ï
Den Zylinderkopf-Lüftungsschlauch
an der rechten Seite des Öltank-Lüf-
tungsschlauchs entlang verlegen.
Ì
Den Nebenkabelbaum und die Licht-
schalterleitung vor den oberen Motor-
bügeln verlegen.
Ó
Den Nebenkabelbaum befestigen.
È
Den Nebenkabelbaum zwischen den
oberen Motorbügeln verlegen.
Ô
Den Nebenkabelbaum befestigen.

Den Drosselpositionssensor befesti-
gen.
CHEMINEMENT DES
CABLES
1
Guide de durit
2
Durit de frein
3
Régulateur de tension
4
Fil de contacteur d’éclairage
5
Durit de mise à l’air du réservoir de car-
burant
6
Fil du coupe-circuit du moteur
7
Bride
8
Durit de mise à l’air du réservoir d’huile
9
Faisceau de fils secondaire
0
Fil de feu arrière
A
Fil de capteur de position du papillon des
gaz
B
Fil de contacteur de point mort
C
Durit d’huile
D
Durit de mise à l’air de culasse
E
Fil de magnéto CDI
F
Câble d’embrayage
G
Guide de câble
H
Durit de mise à l’air du carburateur
I
Durit de trop-plein du carburateur
J
Durit de mise à l’air du vase d’expansion
K
Câble de décompression
L
Fil de la masse
M
Fil de bobine d’allumage
N
Fil de CDI
O
Fil de régulateur de tension
ÅFaire passer la durit de mise à l’air du
réservoir de carburant derrière le guidon,
puis l’insérer dans le trou de l’axe de la
colonne de direction.
ıFaire passer le câble de décompression, le
fil du coupe-circuit du moteur et le fil de
contacteur d’éclairage à l’endroit où la
durit d’huile est attachée.
ÇFaire passer le fil du régulateur de ten-
sion, le fil du coupe-circuit du moteur et
le fil du contacteur d’éclairage par-dessus
la durit de radiateur.
ÎAttacher le fil du coupe-circuit de moteur,
le fil du contacteur d’éclairage et le fil de
bobine d’allumage du faisceau de fils
secondaire.
‰Attacher le faisceau de fils secondaire et
le fil du coupe-circuit du moteur.
ÏFaire passer la durit de mise à l’air de la
culasse le long du côté droit de la durit de
mise à l’air du réservoir à huile.
ÌAttacher le faisceau de fils secondaire et
le fil du contacteur d’éclairage à l’avant
des supports de moteur supérieurs.
ÓAttacher le faisceau de fils secondaire.
ÈFaire passer le faisceau de fils secondaire
entre les supports de moteur supérieurs.
ÔAttacher le faisceau de fils secondaire.
Attacher le fil de capteur de position du
papillon des gaz.
SCHEMA DEL PER-
CORSO DEI CAVI
1Guida del tubo flessibile
2Tubo flessibile del freno
3Regolatore di tensione
4Cavo dell’interruttore luci
5Tubetto di sfiato del serbatoio del carbu-
rante
6Cavo interruttore di arresto motore
7Morsetto
8Tubetto di sfiato del serbatoio dell’olio
9Sub-cablaggio premontato
0Cavo del fanalino posteriore
ACavo del sensore posizione farfalla
BCavo interruttore di folle
CTubo flessibile dell’olio
DTubetto di sfiato della testa del cilindro
ECavo alternatore CDI
FCavo della frizione
GGuidacavo
HTubetto di sfiato del carburatore
ITubo flessibile di troppopieno del carbu-
ratore
JTubetto di sfiato del serbatoio del liquido
di raffreddamento
KCavo di decompressione
LCavo di massa
MCavo della bobina di accensione
NCavo della centralina CDI
OCavo del regolatore di tensione
ÅFar passare il tubetto di sfiato del serba-
toio del carburante dietro al manubrio, poi
inserirlo nel forno del cannotto dello
sterzo.
ıFar passare il cavo di decompressione, il
cavo dell’interruttore di arresto del
motore ed il cavo dell’interruttore luci
sotto dove è collegato il tubo flessibile
dell’olio.
ÇFare passare il cavo del regolatore di ten-
sione, il cavo dell’interruttore di arresto
motore ed il cavo dell’interruttore luci
sopra il tubo flessibile del radiatore.
ÎFissare il cavo dell’interruttore di arresto
del motore, il cavo dell’interruttore luci
ed il cavo della bobina di accensione del
sub-cablaggio premontato.
‰Fissare il sub-cablaggio premontato e il
cavo dell’interruttore di arresto del
motore.
ÏFar passare il tubetto di sfiato della testa
del cilindro lungo il lato destro del tubetto
di sfiato del serbatoio dell’olio.
ÌFissare il sub-cablaggio premontato ed il
cavo dell’interruttore luci di fronte alle
staffe superiori di supporto del motore.
ÓFissare il sub-cablaggio premontato.
ÈFar passare il sub-cablaggio premontato
tra le staffe superiori di supporto del
motore.
ÔFissare il sub-cablaggio premontato.
Fissare il cavo del sensore della posizione
della farfalla.

2 - 20
SPEC

CABLE ROUTING DIAGRAM
Ò
Make sure that the throttle
position sensor lead coupler
does not go outside the chas-
sis.
˜
Pass the carburetor breather
hoses and overflow hose
between the connecting rod
and cross tube (frame).
ˆ
Fasten the neutral switch lead
on the oil hose with a plastic
locking tie and cut off the tie
end.
Ø
Pass the cylinder head
breather hose through the hose
guide.
∏
Pass the clutch cable through
the cable guide.
Œ
Fasten the neutral switch lead
and CDI magneto lead.
Â
Pass the clutch cable along the
inner side of the cylinder head
breather hose.
Í
Pass the cylinder head
breather hose along the inner
side of the radiator hose.
Ê
Pass the clutch cable in front of
the radiator mounting boss.
Ë
Fit the brake hose into the
guides on the protector.
◊
Pass the neutral switch lead
and CDI magneto lead through
the cable guide.
„
Fasten the ground lead
together with the ignition coil
lead.
Ù
Do not allow the light switch
lead to slacken between the
two clamps.
Á
Pass the decompression cable
along the right side of the cylin-
der head breather hose.
Û
Pass the clutch cable through
the cable guides.
Pass the carburetor breather
hoses, overflow hose and
coolant reservoir breather
hose so that all there hoses
do not contact the rear shock
absorber.
Position each lead at the
lower left of the main tube
(frame).
AA
AB

SPEC
2 - 20
CHEMINEMENT DES CABLES
KABELFÜHRUNG
SCHEMA DEL PERCORSO DEI CAVI
ÒSicherstellen, daß der TPS-Leitungs-
stecker nicht aus dem Chassis her-
ausragt.
˜Die Vergaser-Lüftungsschläuche und
den Überlaufschlauch zwischen Pleu-
elstange und Querröhre (Rahmen)
verlegen.
ˆDie Leerlaufschalterleitung am Öl-
schlauch mit einem Plastiksperrband
befestigen, und das Bandende ab-
schneiden.
ØDen Zylinderkopf-Lüftungsschlauch
durch die Schlauchführung verlegen.
∏Den Kupplungsseilzug durch die Seil-
zugführung verlegen.
ŒDie Leerlaufschalterleitung und CDI-
Magnetzünderleitung befestigen.
ÂDen Kupplungsseilzug an der Innen-
seite des Zylinderkopf-Lüftungs-
schlauch verlegen.
ÍDen Zylinderkopf-Lüftungsschlauch
an der Innenseite des Kühler-
schlauchs entlang verlegen.
ÊDen Kupplungsseilzug vor der Kühler-
Haltebüchse verlegen.
ËDen Bremsschlauch an die Führun-
gen des Protektors ansetzen.
◊Die Leerlaufschalterleitung und CDI-
Magnetzünderleitung durch die Kabel-
führung führen.
„Die Masseleitung zusammen mit der
Zündspulenleitung verlegen.
ÙNicht die Lichtschalterleitung und Mo-
torstoppschalterleitung zwischen den
beiden Klemmen durchhängen las-
sen.
ÁDen Dekompressionsseilzug an der
rechten Seite des Zylinderkopf-Lüf-
tungsschlauchs entlang verlegen.
ÛDen Kupplungsseilzug durch die Ka-
belführungen verlegen.
Den Vergaser-Lüftungsschlauch,
den Überlaufschlauch und den
Kühlmittelausgleichsbehälter-Lüf-
tungsschlauch so verlegen, daß
alle Schläuche nicht den hinteren
Stoßdämpfer berühren.
Jede Leitung unten links an der
Hauptröhre (Rahmen) positionie-
ren.
AA
AB ÒS’assurer que le raccord du fil du capteur
de position de papillon des gaz ne sorte
pas du châssis.
˜Faire passer les durits de mise à l’air du
carburateur et la durit de trop-plein entre
la bielle et le tube transversal (cadre).
ˆAttacher le fil du commutateur de point
mort sur le flexible d’huile avec une atta-
che en plastique et couper l’extrémité de
l’attache.
ØFaire passer la durit de mise à l’air de la
culasse par le guide de la durit.
∏Faire passer le câble d’embrayage par le
guide de câble.
ŒFaire passer le fil de contacteur de point
mort et le fil de magnéto CDI.
ÂFaire passer le câble d’embrayage le long
du côté interne de la durit de mise à l’air
de la culasse.
ÍFaire passer la durit de mise à l’air de la
culasse le long du côté interne de la durit
de radiateur.
ÊFaire passer le câble d’embrayage à
l’avant de la noix de montage du radia-
teur.
ËInsérer la durit de frein dans les guides sur
la protection.
◊Faire passer le fil du commutateur de
point mort et le fil de volant magnétique
CDI par le guide de câble.
„Attacher ensemble le fil de masse et le fil
de bobine d’allumage.
ÙLe fil du contacteur d’éclairage ne doit
pas avoir de mou entre les deux brides.
ÁFaire passer le câble de décompression le
long du côté droit de la durit de mise à
l’air de la culasse.
ÛFaire passer le câble d’embrayage dans
les guides de câble.
Faire passer les durits de mise à l’air
du carburateur, la durit de trop-plein et
la durit de mise à l’air du vase
d’expansion de sorte qu’aucun d’eux
ne contacte l’amortisseur arrière.
Positionner chaque fil sur le côté gau-
che au bas du tube principal (cadre).
AA
ABÒVerificare che l’accoppiatore del cavo del
sensore di posizione della valvola a far-
falla non fuoriesca dal telaio.
˜Far passare i tubetti di sfiato del carbura-
tore e il tubo flessibile di troppopieno tra
la biella e il tubo trasversale (telaio).
ˆFissare il cavo dell’interruttore di folle al
flessibile dell’olio con un fermacavo di
plastica e tagliare via le estremità del fer-
macavo.
ØFar passare il tubetto di sfiato della testa
del cilindro attraverso il guidacavo.
∏Far passare il cavo della frizione attra-
verso il guidacavo.
ŒFissare il cavo dell’interruttore del folle
ed il cavo dell’alternatore CDI.
ÂFar passare il cavo della frizione lungo il
lato interno del tubetto di sfiato della testa
del cilindro.
ÍFar passare il tubetto di sfiato della testa
del cilindro lungo il lato interno del tubo
flessibile del radiatore.
ÊFar passare il cavo della frizione di fronte
alla borchia di montaggio del radiatore.
ËFissare il tubo flessibile del freno nelle
guide sulla protezione.
◊Far passare il cavo dell’interruttore di
folle e il cavo del magneto CDI attraverso
il guidacavo.
„Fissare il cavo di massa insieme al cavo
della bobina di accensione.
ÙNon permettere al cavo dell’interruttore
luci di allentarsi tra le due fascette stringi-
cavo.
ÁFar passare il cavo di decompressione
lungo il lato destro del tubetto di sfiato
della testa del cilindro.
ÛFar passare il cavo della frizione attra-
verso i guidacavi.
Far passare i tubetti di sfiato del carbu-
ratore, il tubo flessibile di troppopieno
e il tubetto di sfiato del serbatoio di
espansione del liquido di raffredda-
mento in modo tale che nessuno dei
tubi flessibili entri in contatto con
l'ammortizzatore posteriore.
Posizionare ogni cavo in basso a sini-
stra rispetto al tubo principale (telaio).
AA
AB

4 - 7
ENGCARBURETOR
CARBURETOR
Extent of removal:1 Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
1 Clamp 2
2 Throttle position sensor lead cou-
pler1
3 Throttle cable cover 1
4 Throttle cable 2
5 Throttle cable cap 1
6 Clamp (air filter joint) 1 Loosen the screw (air filter joint).
7 Clamp (carburetor joint) 2 Loosen the screws (carburetor joint).
8 Carburetor assembly 1
9 Carburetor joint 1
1

4 - 7
ENG
CARBURATEUR
VERGASER
CARBURATORE
VERGASER
Demontage-Arbeiten:1 Vergaser demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
1 Schlauchschelle 2
2 Gaspositionssensor-Leitungskoppler 1
3 Gaszug-Abdeckung 1
4 Gaszug 2
5 Gasseilzugkappe 1
6 Schlauchschelle (Luftfilteranschluß) 1 Die Schrauben (Luftfilterverbindung) lockern.
7 Schlauchschelle (Vergaseranschluß) 2 Die Schrauben (Vergaseranschluß) lockern.
8 Vergaser (komplett) 1
9 Vergaseranschluß1
1
CARBURATEUR
Organisation de la dépose:1 Dépose du carburateur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
1 Bride 2
2 Fiche rapide de fil de capteur de position de
papillon des gaz1
3 Cache du logement des câbles de gaz 1
4Câble de gaz 2
5 Cache du logement des câbles d’accélération 1
6 Bride (raccord de filtre à air) 1 Desserrer la vis (conduit d’admission d’air).
7 Bride (raccord de carburateur) 2 Desserrer les vis (raccord de carburateur).
8 Rampe de carburateurs 1
9 Raccord de carburateur 1
1
CARBURATORE
Portata dello smontaggio:1 Rimozione del carburatore
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEL CARBURATORE
Preparazione per lo smontaggio Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
DEL CARBURANTE E CARENATURA LATERALE”.
1 Morsetto 2
2 Accoppiatore cavo del sensore di posizione
dell’acceleratore1
3 Coperchio cavo dell’acceleratore 1
4 Cavo acceleratore 2
5 Tappo del cavo acceleratore 1
6 Morsetto (giunto filtro dell’aria) 1 Svitare la vite (giunto filtro dell’aria).
7 Morsetti (giunto carburatore) 2 Svitare le viti (giunto carburatore).
8 Gruppo carburatore 1
9 Giunto del carburatore 1
1

4 - 10
ENGCARBURETOR
HANDLING NOTE
CAUTION:
Do not loosen the screws (throttle position
sensor) 1 except when changing the throt-
tle position sensor due to failure because it
will cause a drop in engine performance.
REMOVAL POINTS
Pilot screw
1. Remove:
Pilot screw 1
NOTE:
To optimize the fuel flow at a small throttle
opening, each machine’s pilot screw has been
individually set at the factory. Before removing
the pilot screw, turn it in fully and count the
number of turns. Record this number as the
factory-set number of turns out.
INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.

ENG
4 - 10
CARBURATEUR
VERGASER
CARBURATORE
HINWEIS ZUM HANDLING
ACHTUNG:
Die (Drosselklappen-Positions-
sensor) 1 nicht lösen – außer
wenn der Drosselklappen-Positi-
onssensor aufgrund eines Defekts
ausgetauscht werden muß –, da
die Motorleistung hierdurch nach-
läßt.
AUSBAU
Leerlaufdüse
1. Demontieren:
Leerlaufdüse 1
HINWEIS:
Die Leerlaufgemisch-Regulier-
schraube ist zwecks Optimierung
des Kraftstofflusses bei kleiner Gas-
drehgrifföffnung für jede Maschine
individuell ab Werk eingestellt. Vor
dem Ausbau die Werkseinstellung
ermitteln und notieren; dazu die Re-
gulierschraube völlig hineindrehen
und die Anzahl Umdrehungen zäh-
len.
PRÜFUNG
Vergaser
1. Kontrollieren:
Vergasergehäuse
Verunreinigung → Reinigen.
HINWEIS:
Eine Reinigungslösung auf Petro-
leumbasis verwenden. Alle Boh-
rungen und Düsen mit Druckluft
ausblasen.
Zum Reinigen niemals einen Draht
verwenden. REMARQUE CONCERNANT LES
MANIPULATIONS
ATTENTION:
Ne pas desserrer les vis (capteur de
position du papillon des gaz) 1 sauf
lors du changement de capteur de
position du papillon des gaz en cas de
panne pour éviter les diminutions de
performance du moteur.
DEPOSE
Vis de richesse
1. Déposer:
Vis de richesse 1
N.B.:
Afin d’optimiser le flux de carburant à
petite ouverture des gaz, la vis de
richesse de chaque véhicule a été réglé
individuellement à l’usine. Avant de
remonter la vis de richesse, la visser
complètement en comptant le nombre de
tours exact. Retenir et noter ce chiffre et
dévisser la vis de ce nombre de tours.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Pour le nettoyage, employer un dissol-
vant à base de pétrole. Passer tous les
conduits et gicleurs à l’air comprimé.
Ne jamais utiliser de fil.NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non svitare le viti (sensore di posi-
zione dell’acceleratore) 1 se non per
sostituire il sensore di posizione
dell’acceleratore a causa di un guasto,
in quanto ciò comprometterebbe le
prestazioni del motore.
PUNTI DI RIMOZIONE
Vite di registro del minimo
1. Rimuovere:
Vite di registro del minimo 1
NOTA:
Per ottimizzare il flusso di carburante
con un’apertura minima della valvola a
farfalla la vite di registro del minimo di
ogni veicolo è stata regolata singolar-
mente in fabbrica. Prima di rimuovere la
vite di registro del minimo, avvitarla
completamente contando il numero di
giri. Registrare questo numero come
numero preimpostato di giri per svitarla
completamente.
ISPEZIONE
Carburatore
1. Ispezionare:
Corpo del carburatore
Contaminazione → Pulire.
NOTA:
Utilizzare un solvente a base di petro-
lio per la pulizia. Pulire tutti i passaggi
ed i getti con aria compressa.
Non utilizzare mai un filo metallico.
