YAMAHA WR 250F 2002 Owners Manual

INSP
ADJCONTROLE DE L’ISOLANT DE LA PLAQUETTE DE FREIN ARRIERE
HINTERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
ISPEZIONE E SOSTITUZIONE DELLE PASTIGLIE DEL FRENO POSTERIORE
Haltestift 6 und Bremsbeläge
7 entfernen.
Durchsichtigen Kunststoff-
schlauch 8 fest auf Entlüf-
tungsschraube 9 aufstekken
und freies Schlauchende in Auf-
fangbehälter führen.
Entlüftungsschraube lockern
und den Bremskolben hinein-
drücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
Entlüftungsschraube festzie-
hen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
Bremsbeläge 0 und Haltestift
A montieren.
HINWEIS:
Bremsbeläge mit deren Über-
ständen a in die Bremsschuh-
aussparungen b anbringen.
Den Haltestift provisorisch fest-
ziehen.
Bremssattel B und Hinterrad C
montieren. Siehe unter “VOR-
DERRAD UND HINTERRAD”
im KAPITEL 5.
Haltestift D festziehen.
T R..
Haltestift
18 Nm (1,8 m • kg)
Haltestift-Abdeckschraube E
und Protektor F montieren.
T R..
Haltestift-Abdeck-
schraube
3 Nm (0,3 m • kg)
Protektor-Schraube
7 Nm (0,7 m • kg)
Déposer la goupille de plaquette 6
et les plaquettes de frein 7.
Connecter le tuyau transparent 8 à
la vis de purge 9 et placer un réci-
pient approprié sous son extrémité.
Desserrer la vis de purge et y
enfoncer le piston d’étrier de frein.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Serrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
Installer la plaquette de frein 0 et
la goupille de plaquette A.
N.B.:
Installer les plaquettes de frein en
ajustant leurs saillies a dans les
encoches de l’étrier de frein b.
A ce stade, serrer provisoirement la
goupille de plaquette.
Monter l’étrier de frein B et la
roue arrière C.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” du
CHAPITRE 5.
Serrer la goupille de plaquette D.
T R..
Goupille de plaquette:
18 Nm
(1,8 m • kg, 13 ft • lb)
Installer la vis capuchon de la
goupille de plaquette E et la pro-
tection F.
T R..
Bouchon de goupille de
plaquette:
3 Nm
(0,3 m • kg, 2,2 ft • lb)
Boulon (protection):
7 Nm
(0,7 m • kg, 5,1 ft • lb)
Rimuovere la spina delle pastiglie
6 e le pastiglie 7.
Collegare il flessibile trasparente
8 alla valvolina di sfiato 9 e
posizionare un contenitore idoneo
all’estremità del tubo.
Svitare la valvolina di sfiato e spin-
gere dentro il pistoncino della
pinza del freno.
ATTENZIONE:
Non riutilizzare il liquido dei freni
fuoriuscito.
Avvitare la valvolina di spurgo.
T R..
Valvolina di spurgo
6 Nm
(0,6 m • kg, 4,3 ft • lb)
Rimontare la pastiglia dei freni 0
e la spina A.
NOTA:
Installare le pastiglie dei freni con
le relative sporgenze a
nell’incavo della pinza del freno
b.
A questo punto serrare temporane-
amente la spina delle pastiglie.
Installare la pinza del freno B e la
ruota posteriore C.
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
RUOTA POSTERIORE” al CAPI-
TOLO 5.
Avvitare la spina della pastiglia D.
T R..
Spina pastiglie:
18 Nm
(1,8 m • kg. 13 ft • lb)
Rimontare la spina della pastiglia
dei freni E e il dispositivo di pro-
tezione F.
T R..
Spina pastiglie:
3 Nm
(0,3 m • kg. 2,2 ft • lb)
Bullone (dispositivo di
protezione):
7 Nm
(0,7 m • kg, 5,1 ft • lb)
3 - 31

3 - 32
INSP
ADJREAR BRAKE PAD INSULATOR INSPECTION/
BRAKE FLUID LEVEL INSPECTION
3. Inspect:
Brake fluid level
Refer to “BRAKE FLUID LEVEL
INSPECTION” section.
4. Check:
Brake pedal operation
A softy or spongy feeling → Bleed
brake system.
Refer to “BRAKE SYSTEM AIR
BLEEDING” section.
EC36b000
REAR BRAKE PAD INSULATOR
INSPECTION
1. Remove:
Brake pad
Refer to “REAR BRAKE PAD INSPEC-
TION AND REPLACEMENT” section.
2. Inspect:
Rear brake pad insulator 1
Damage → Replace.
BRAKE FLUID LEVEL INSPECTION
1. Place the brake master cylinder (reser-
voir tank) so that its top is in a horizontal
position.
2. Inspect:
Brake fluid level
Fluid at lower level → Fill up.
aLower level
ÅFront
ıRear
WARNING
Use only designated quality brake fluid to
avoid poor brake performance.
Refill with same type and brand of brake
fluid; mixing fluids could result in poor
brake performance.
Be sure that water or other contaminants
do not enter master cylinder when refill-
ing.
Clean up spilled fluid immediately to
avoid erosion of painted surfaces or plas-
tic parts.
Recommended brake fluid:
DOT #4
Å
ı

INSP
ADJ
CONTROLE DE L’ISOLANT DE LA PLAQUETTE DE FREIN ARRIERE/
CONTROLE DU NIVEAU DU LIQUIDE DE FREIN
INSPEKTION DER ISOLIERUNG DES HINTERRADBREMSBELAGS/
BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN
ISPEZIONE DELL’ISOLANTE DELLA PASTIGLIA DEL FRENO POSTERIORE/
CONTROLLO DEL LIVELLO DEL LIQUIDO DEI FRENI
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KON-
TROLLIEREN”.
4. Kontrollieren:
Funktion des Fußbremshebels
Weich oder schwammig bei
der Betätigung → Bremsan-
lage entlüften.
Siehe unter “HYDRAULI-
SCHE BREMSANLAGE
ENTLÜFTEN”.
INSPEKTION DER ISOLIERUNG
DES HINTERRADBREMSBELAGS
1. Demontieren:
Bremsbelag
Siehe Abschnitt “INSPEK-
TION UND ERNEUERUNG
DER HINTERRAD-BREMS-
BELAGPLATTE”.
2. Kontrollieren:
Isolierung des Hinterrad-
bremsbelags 1
Beschädigung → Ereneu-
ern.
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Das Motorrad so stellen, daß
der Hauptbremszylinder (Aus-
gleichsbehälter) waagerecht
steht.
2. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig → Bremsflüssigkeit
auffüllen.
aMinimalstand-Markierung
ÅVorn
ıHinten
WARNUNG
Nur Bremsflüssigkeit der empfoh-
lenen Spezifikation verwenden.
Andere Produkte können zu ver-
minderter Bremsleistung führen.
Nur Bremsflüssigkeit der glei-
chen Sorte nachfüllen. Die
Mischung unterschiedlicher
Sorten kann die Bremsleistung
vermindern.
Beim Nachfüllen darauf achten,
daß kein Wasser oder Fremd-
stoffe in den Ausgleichsbehälter
gelangt.
Darauf achten, daß keine
Bremsflüssigkeit auf lackierte
Flächen gelangt. Sollte dies
dennoch geschehen, sofort
abwischen.
Empfohlene Bremsflüs-
sigkeit
DOT 4
3. Vérifier:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DE
LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement de la pédale
de frein
Sensation de mollesse → Pur-
ger le circuit de freinage.
Se reporter à la section
“PURGE DE L’AIR DU SYS-
TEME DE FREINAGE”.
CONTROLE DE L’ISOLANT DE LA
PLAQUETTE DE FREIN ARRIERE
1. Déposer:
Plaquette de frein
Se reporter à la section “CON-
TROLE ET CHANGEMENT
DE LA PLAQUETTE DE
FREIN ARRIERE”.
2. Contrôler:
Isolant de la plaquette de frein
arrière 1
Endommagement → Rempla-
cer.
CONTROLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre (réser-
voir) pour que son extrémité soit
en position horizontale.
2. Vérifier:
Niveau de liquide de frein
Liquide au niveau inférieur →
Remettre à niveau.
aNiveau inférieur
ÅAvant
ıArrière
AVERTISSEMENT
Utiliser uniquement le liquide
recommandé pour éviter une perte
de puissance de freinage.
Ne rajouter que du liquide de même
marque et de même qualité. Le
mélange de différents liquides peut
se traduire par une perte de puis-
sance de freinage.
Ne pas laisser entrer d’eau ou
d’autres corps étrangers dans le
maître-cylindre lors du remplissage.
Essuyer immédiatement tout liquide
renversé pour éviter d’endommager
les surfaces peintes ou les pièces en
matière plastique.
Liquide de frein recom-
mandé:
DOT n˚4
3. Ispezionare:Livello del liquido dei freni
Fare riferimento al paragrafo
“CONTROLLO DEL LIVELLO
DEL LIQUIDO DEI FRENI”.
4. Controllare:
L’azionamento del pedale del
freno
Sensazione morbida o spu-
gnosa → Spurgare l’impianto
di frenatura.
Fare riferimento al paragrafo
“SPURGO DELL’ARIA DAL
SISTEMA FRENANTE”.
ISPEZIONE DELL’ISOLANTE
DELLA PASTIGLIA DEL FRENO
POSTERIORE
1. Rimuovere:
Pastiglia del freno
Fare riferimento al paragrafo
“ISPEZIONE E SOSTITU-
ZIONE DELLE PASTIGLIE
DEL FRENO POSTERIORE”.
2. Ispezionare:
Isolante della pastiglia del
freno 1
Danni → Sostituire.
CONTROLLO DEL LIVELLO DEL
LIQUIDO DEI FRENI
1. Posizionare la pompa del freno
(serbatoio) in modo tale che la
parte superiore si trovi in posi-
zione orizzontale.
2. Ispezionare:
Livello del liquido dei freni
Livello liquido basso → Rab-
boccare.
aLivello basso
ÅAnteriore
ıPosteriore
AVVERTENZA
Impiegare esclusivamente liquido
dei freni di buona qualità per evi-
tare di compromettere le presta-
zioni del sistema frenante.
Rabboccare con liquido dello stesso
tipo e marca; la miscela di liquidi
diversi potrebbe compromettere le
prestazioni del sistema frenante.
Accertarsi che acqua o altri agenti
contaminanti non penetrino nella
pompa durante il rabbocco.
Pulire immediatamente l’eventuale
liquido fuoriuscito per evitare l’ero-
sione di superfici verniciate o di
componenti in plastica.
Liquido dei freni racco-
mandato:
DOT n. 4
3 - 32

3 - 33
INSP
ADJ
SPROCKETS INSPECTION/DRIVE CHAIN INSPECTION
SPROCKETS INSPECTION
1. Inspect:
Sprocket teeth a
Excessive wear → Replace.
NOTE:
Replace the drive sprocket, rear wheel
sprocket and drive chain as a set.
DRIVE CHAIN INSPECTION
1. Remove:
Drive chain 1
NOTE:
Remove the drive chain using a drive chain
cutter 2.
2. Clean:
Drive chain
Brush off as much dirt as possible.
Then clean the drive chain using the
chain cleaner.
CAUTION:
This machine has a drive chain with small
rubber O-rings 1 between the side plates.
Steam cleaning, high-pressure washes,
certain solvent and kerosene can damage
these O-rings.
1
3. Inspect:
O-ring 1 (drive chain)
Damage → Replace the drive chain.
Roller 2
Side plate 3
Damage/wear → Replace the drive
chain.
4. Measure:
Drive chain length (10 links) a
Out of specification → Replace.
Drive chain length (10 links):
: 150.1 mm (5.91 in)

INSP
ADJCONTROLE DES PIGNONS/CONTROLE DE LA CHAINE DE TRANSMISSION
KETTENRÄDER KONTROLLIEREN/ANTRIEBSKETTE KONTROLLIEREN
ISPEZIONE DELLE CORONE DENTATE/ISPEZIONE DELLA CATENA DI TRASMISSIONE
KETTENRÄDER KONTROLLIE-
REN
1. Kontrollieren:
Kettenradzähne a
Übermäßiger Verschleiß →
Erneuern.
HINWEIS:
Antriebskettenrad, Hinterradritzel
und Antriebskette als Satz erneuern.
ANTRIEBSKETTE KONTROLLIE-
REN
1. Demontieren:
Antriebskette 1
HINWEIS:
Die Antriebskette mit einem Ketten-
schneider 2 demontieren.
2. Reinigen:
Antriebskette
So viel Schmutz wie möglich
wegbürsten. Dann die Kette
mit dem Kettenreiniger reini-
gen.
ACHTUNG:
Diese Maschine hat eine Antriebs-
kette mit kleinen Gummi-O-Ringen
1 zwischen den Kettenplättchen.
Dampfreinigung, Hochdruckwä-
sche, bestimmte Lösungsmittel
und Kerosin können diese O-Rin-
ge beschädigen.
3. Kontrollieren:
O-Ring 1 (Antriebskette)
Schäden → Antriebskette
ersetzen.
Walze 2
Seitenplatte 3
Schäden/Verschleiß →
Antriebskette ersetzen.
4. Messen:
Länge a von 10 Antriebs-
kettengliedern
Unvorschriftsmäßig →
Erneuern.
Länge von 10 Antriebs-
kettengliedern

150,1 mm
CONTROLE DES PIGNONS
1. Contrôler:
Dents de pignon a
Usure excessive → Remplacer.
N.B.:
Remplacer le pignon d’entraînement, la
couronne arrière et la chaîne de trans-
mission en un ensemble.
CONTROLE DE LA CHAINE DE
TRANSMISSION
1. Déposer:
Chaîne de transmission 1
N.B.:
Déposer la chaîne de transmission à
l’aide d’un découpe-chaîne 2.
2. Nettoyer:
Chaîne de transmission
Brosser la chaîne pour enlever le
plus de saleté possible. Nettoyer
ensuite la chaîne avec un produit
de nettoyage pour chaîne.
ATTENTION:
Des petits joints toriques en caout-
chouc 1 sont montés entre les flas-
ques des maillons de la chaîne de
transmission. Le nettoyage à la
vapeur, les lavages à haute pression,
certains dissolvants et le kérosène peu-
vent endommager ces joints toriques.
3. Contrôler:
Joints toriques 1 (chaîne de
transmission)
Endommagement → Rempla-
cer la chaîne de transmission.
Rouleau 2
Flasques 3
Endommagement/usure →
Remplacer la chaîne de trans-
mission.
4. Mesurer:
Longueur de chaîne de trans-
mission (10 maillons) a
Hors spécification → Rempla-
cer.
Longueur limite de la
chaîne de transmission
(10 maillons):
: 150,1 mm
(5,91 in)
ISPEZIONE DELLE CORONE DEN-
TATE
1. Ispezionare:
Denti della corona a
Usura eccessiva → Sostituire.
NOTA:
Sostituire in blocco la corona dentata
della trasmissione, la corona dentata
della ruota posteriore e la catena di tra-
smissione.
ISPEZIONE DELLA CATENA DI
TRASMISSIONE
1. Rimuovere:
Catena di trasmissione 1
NOTA:
Togliere la catena di trasmissione con
uno smazzacatene 2.
2. Pulire:
Catena di trasmissione
Spazzolare via lo sporco
quanto più possibile. Poi pulire
la catena di trasmissione utiliz-
zando l’apposito detergente per
catene.
ATTENZIONE:
Questo motociclo è equipaggiato con
una catena di trasmissione con piccoli
O-ring di gomma 1 tra le piastre lote-
rali. Il lavaggio a vapore, i lavaggi ad
alta pressione, determinati solventi ed
il cherosene possono danneggiare que-
sti O-ring.
3. Ispezionare:
O-ring 1 (catena di trasmis-
sione)
Danni → Sostituire la catena di
trasmissione.
Rullo 2
Piastra laterale 3
Danni/usura → Sostituire la
catena di trasmissione.
4. Misurare:
Lunghezza della catena di tra-
smissione (10 maglie) a
Fuori specifica → Sostituire.
Lunghezza catena di tra-
smissione (10 maglie):
: 150,1 mm
(5,91 in)
3 - 33

3 - 34
INSP
ADJ
DRIVE CHAIN INSPECTION
5. Check:
Drive chain stiffness a
Clean and oil the drive chain and hold
as illustrated.
Stiff → Replace the drive chain.
6. Install:
Chain joint 1
O-ring 2
Drive chain 3
NOTE:
When installing the drive chain, apply the lith-
ium soap base grease on the chain joint and
O-rings.
7. Install:
Link plate 4
NOTE:
Press the link plate onto the chain joint using
a drive chain rivetter 5.
Rivet the end of the chain joint using a drive
chain rivetter 6.
After rivetting the chain joint, make sure its
movement is smooth.
8. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil or suit-
able chain lubricants

INSP
ADJ
CONTROLE DE LA CHAINE DE TRANSMISSION
ANTRIEBSKETTE KONTROLLIEREN
ISPEZIONE DELLA CATENA DI TRASMISSIONE
5. Kontrollieren:
Antriebskette (Beweglich-
keit) a
Kette reinigen, schmieren
und wie abgebildet halten.
Schwergängigkeit → Erneu-
ern.
6. Montieren:
Kettenschloß 1
O-Ring 2
Antriebskette 3
HINWEIS:
Beim Einbauen der Antriebskette
das Lithiumfett Kettenschloß und O-
Ringe auftragen.
7. Einbauen:
Verbindungsplättchen
4
HINWEIS:
Die Kettenschloßplatte mit einem
Kettennieter 5 auf das Kettenglied
pressen.
Das Ende der Kettenschloßplatte
mit dem Kettennieter 6 nieten.
Nach dem Zunieten des Ketten-
schlosses sicherstellen, daß die
Bewegung glatt ist.
8. Schmieren:
Antriebskette
Empfohlenes Schmier-
mittel
Motoröl oder Ketten-
spray
5. Contrôler:
Raideur de la chaîne de trans-
mission a
Nettoyer et huiler la chaîne de
transmission et la tenir comme
représenté sur l’illustration.
Raideur → Remplacer la
chaîne de transmission.
6. Monter:
Maillon de raccordement 1
Joint torique 2
Chaîne de transmission 3
N.B.:
Lors de l’installation de la chaîne de
transmission, appliquer de la graisse à
base de lithium sur le joint de chaîne et
les joints toriques.
7. Installer :
Flasque de raccordement 4
N.B.:
Presser le flasque de raccordement
contre le maillon de raccordement à
l’aide d’un riveteur de chaîne de trans-
mission 5.
Riveter l’extrémité du maillon de rac-
cordement à l’aide d’un riveteur de
chaîne de transmission 6.
Après avoir riveté le raccord de
chaîne, s’assurer qu’il puisse bouger.
8. Lubrifier:
Chaîne de transmission
Lubrifiant de chaîne de
transmission:
Huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
5. Controllare:
Rigidità della catena di tra-
smissione a
Pulire e lubrificare la catena di
trasmissione e sollevarla come
illustrato.
Rigida → Sostituire la catena
di trasmissione.
6. Installare:
Giunto della catena 1
O-ring 2
Catena di trasmissione 3
NOTA:
Quando si installa la catena di trasmis-
sione, applicare del grasso a base di
sapone di litio sul giunto della catena e
sugli O-ring.
7. Installare:
Piastrina 4
NOTA:
Pressare la piastrina sul giunto della
catena di trasmissione usando un riba-
tittore per catene di trasmissione 5.
Rivettare l’estremità del giunto della
catena usando un ribattitore per catene
di trasmissione 6.
Dopo aver rivettato il giunto della
catena, accertarsi che si muova age-
volmente.
8. Lubrificare:
Catena di trasmissione
Lubrificante catena di tra-
smissione:
Olio motore SAE 10W-
30 o lubrificanti per
catena idonei
3 - 34

3 - 35
INSP
ADJ
DRIVE CHAIN SLACK ADJUSTMENT
EC36A060
DRIVE CHAIN SLACK ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Check:
Drive chain slack a
Above the seal guard installation bolt.
Out of specification → Adjust.
NOTE:
Before checking and/or adjusting, rotate the
rear wheel through several revolutions and
check the slack several times to find the tight-
est point. Check and/or adjust the drive chain
slack with the rear wheel in this “tight chain”
position.
Drive chain slack:
40 ~ 50 mm (1.6 ~ 2.0 in)
3. Adjust:
Drive chain slack
Drive chain slack adjustment steps:
Loosen the axle nut 1 and locknuts 2.
Adjust the drive chain slack by turning the
adjusters 3.
To tighten → Turn the adjuster 3 coun-
terclockwise.
To loosen → Turn the adjuster 3 clock-
wise and push wheel forward.
Turn each adjuster exactly the same
amount to maintain correct axle alignment.
(There are marks a on each side of the
drive chain puller alignment.)
NOTE:
Turn the adjuster so that the drive chain is in
line with the sprocket, as viewed from the rear.
CAUTION:
Too small drive chain slack will overload
the engine and other vital parts; keep the
slack within the specified limits.
Tighten the axle nut while pushing down
the drive chain.
T R..
Axle nut:
125 Nm (12.5 m • kg, 90 ft • lb)
Tighten the locknuts.

INSP
ADJREGLAGE DE LA FLECHE DE CHAINE DE TRANSMISSION
ANTRIEBSKETTEN-DURCHHANG EINSTELLEN
REGOLAZIONE DELLA TENSIONE DELLA CATENA DI TRASMISSIONE
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad am Motor auf-
bocken, um das Hinterrad vom
Boden abzuheben.
2. Kontrollieren:
Antriebsketten-Durchhang a
über der Kettenführungs-
Schraube.
Unvorschriftsmäßig → Ein-
stellen.
HINWEIS:
Vor dem Prüfen oder dem Einstellen
des Kettendurchhangs das Hinterrad
mehrere Umdrehungen durchdrehen
und den Kettendurchhang über die
gesamte Länge der Kette prüfen.
Den Kettendurchhang mit dem Hin-
terrad in dieser “straffe Kette” Positi-
on prüfen und/oder einstellen.
3. Einstellen:
Antriebsketten-Durchhang
Antriebsketten-Durch-
hang
40–50 mm
Arbeitsschritte
Achsmutter 1 und Sicherungs-
muttern 2 lockern.
Einstellschrauben 3 verdre-
hen, bis der vorgeschriebene
Kettendurchhang erreicht ist.
Zum Straffen der Kette die Ein-
stellschraube 3 gegen den
Uhrzeigersinn drehen.
Zu Lockern der Kette die Ein-
stellschraube 3 im Uhrzei-
gersinn drehen und das Rad
nach vorne drücken.
Beide Kettenspanner jeweils
gleichmäßig einstellen, damit
die Ausrichtung sich nicht ver-
stellt. (Die Markierungen a auf
beiden Kettenspannern dienen
zum korrekten Ausrichten des
Hinterrads.)
HINWEIS:
Die Kette muß von hinten blik-kend mit dem Kettenrad fluchten.
ACHTUNG:
Eine zu straff gespannte Kette
verursacht erhöhten Verschleiß
von Motor, Lagern und anderen
wichtigen Bauteilen. Daher dar-
auf achten, daß der Ketten-
durchhang sich im Sollbereich
befindet.
Achsmutter festziehen. Dabei
die Antriebskette nach unten
drücken.
T R..
Achsmutter
125 Nm (12,5 m • kg)
Sicherungsmuttern festziehen.
REGLAGE DE LA FLECHE DE
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en pla-
çant la cale appropriée sous le
moteur.
2. Contrôler:
Flèche de la chaîne de trans-
mission a
Au-dessus du boulon de fixa-
tion de la garde de joint.
Hors spécification → Régler.
N.B.:
Avant de procéder à la vérification ou au
réglage, faire tourner plusieurs fois la
roue arrière et contrôler plusieurs fois la
tension de la chaîne pour déterminer la
tension maximale. Contrôler et régler la
flèche de la chaîne de transmission lors-
que la roue arrière se trouve dans la posi-
tion de chaîne en tension maximale.
3. Régler:
Flèche de chaîne de transmission
Flèche de la chaîne de
transmission:
40 à 50 mm (1,6 à 2,0 in)
Etapes de réglage de flèche de
chaîne de transmission:
Desserrer l’écrou d’axe 1 et les
contre-écrous 2.
Régler la flèche de chaîne en tour-
nant les dispositifs de réglage 3.
Pour tendre → Tourner le disposi-
tif de réglage 3 dans le sens
inverse des aiguilles d’une mon-
tre.
Pour détendre → Tourner le dispo-
sitif de réglage 3 dans le sens
des aiguilles d’une montre et
pousser le roue vers l’avant.
Tourner chaque dispositif exacte-
ment du même nombre de tours
pour conserver l’alignement cor-
rect de la roue. (Les repères a
figurent de chaque côté sur les ten-
deurs de chaîne.)
N.B.:
Tourner le tendeur pour que la chaîne
soit alignée avec la couronne, vue par
l’arrière.
ATTENTION:
Une chaîne trop tendue impose des
efforts excessifs au moteur et à
d’autres pièces essentielles. Veiller
à ce que la tension de la chaîne soit
toujours dans les limites spécifiées.
Serrer l’écrou de l’axe tout en
enfonçant la chaîne de transmission.
T R..
Ecrou d’axe:
125 Nm
(12,5 m • kg, 90 ft • lb)
Serrer les contre-écrous.
REGOLAZIONE DELLA TEN-
SIONE DELLA CATENA DI TRA-
SMISSIONE
1. Sollevare la ruota posteriore posi-
zionando un supporto idoneo
sotto al motore.
2. Controllare:
Tensione della catena di tra-
smissione a
Al di sopra del bullone di
installazione del riparo della
tenuta.
Fuori specifica → Regolare.
NOTA:
Prima di controllare e/o regolare, far ruo-
tare di diversi giri la ruota posteriore e
controllare la tensione diverse volte per
trovare il punto di tensione massima.
Controllare e/o regolare la tensione della
catena di trasmissione con la ruota poste-
riore in questa posizione di “catena
tesa”.
3. Regolare:
Allentamento catena di tra-
smissione
Allentamento catena di
trasmissione:
40 ~ 50 mm (1,6 ~ 2,0 in)
Fasi di regolazione allentamento
catena di trasmissione:
Svitare il dado 1 e i controdadi 2
dell’asse.
Regolare la tensione della catena di
trasmissione ruotando i registri 3.
Per tendere → Ruotare il registro
3 in senso antiorario.
Per allentare → Ruotare il registro
3 in senso orario e spingere in
avanti la ruota.
Ruotare i due registri in modo esat-
tamente uguale per mantenere il
corretto allineamento delle ruote.
(Sono presenti riferimenti a su
ogni lato del tenditore della catena
di trasmissione).
NOTA:
Ruotare il registro in modo tale che la
catena di trasmissione, vista dal retro,
sia in linea con la corona dentata.
ATTENZIONE:
Un allentamento esiguo della catena
di trasmissione sovraccaricherebbe
il motore e altri pezzi fondamentali,
pertanto mantenere l’allentamento
entro i limiti specificati.
Serrare il dado dell’asse abbas-
sando la catena di trasmissione.
T R..
Dado dell’asse:
125 Nm
(12,5 m • kg, 90 ft • lb)
Serrare i controdadi.3 - 35

3 - 36
INSP

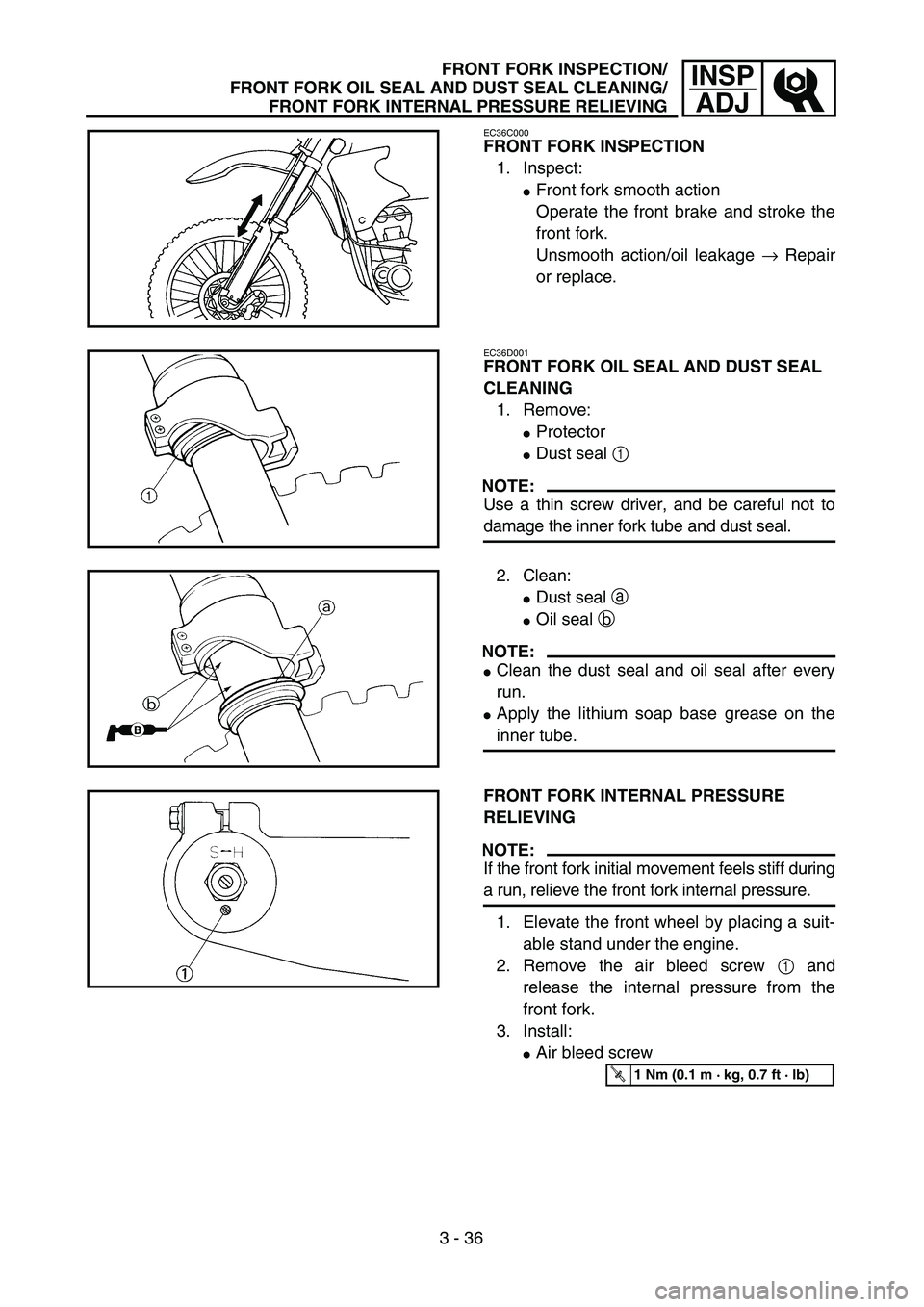

ADJFRONT FORK INSPECTION/
FRONT FORK OIL SEAL AND DUST SEAL CLEANING/
FRONT FORK INTERNAL PRESSURE RELIEVING
EC36C000
FRONT FORK INSPECTION
1. Inspect:
Front fork smooth action
Operate the front brake and stroke the
front fork.
Unsmooth action/oil leakage → Repair
or replace.
EC36D001
FRONT FORK OIL SEAL AND DUST SEAL
CLEANING
1. Remove:
Protector
Dust seal 1
NOTE:
Use a thin screw driver, and be careful not to
damage the inner fork tube and dust seal.
2. Clean:
Dust seal a
Oil seal b
NOTE:
Clean the dust seal and oil seal after every
run.
Apply the lithium soap base grease on the
inner tube.
FRONT FORK INTERNAL PRESSURE
RELIEVING
NOTE:
If the front fork initial movement feels stiff during
a run, relieve the front fork internal pressure.
1. Elevate the front wheel by placing a suit-
able stand under the engine.
2. Remove the air bleed screw 1 and
release the internal pressure from the
front fork.
3. Install:
Air bleed screw
T R..1 Nm (0.1 m · kg, 0.7 ft · lb)
