ADJPARTIE CYCLE/PURGE DE L’AIR DU SYSTEME DE FREINAGE
FAHRWERK/HYDRAULISCHE BREMSANLAGE ENTLÜFTEN
PARTE CICLISTICA/SPURGO DELL’ARIA DAL SISTEMA FRENANTE
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN
WARNUNG
Die Anlage muß entlüftet werden,
wenn:
die Anlage zerlegt wurde,
ein Schlauch gelöst oder erneu-
ert wurde,
der Flüssigkeitsstand sehr nied-
rig ist,
die Anlage nicht einwandfrei
funktioniert.
Eine nicht korrekt durchgeführte
Entlüftung kann zur Verminderung
der Bremsleistung führen.
1. Demontieren:
Behälterdeckel
Membran
Protektor (Hinterradbremse)
2. Entlüften:
Bremsflüssigkeit
ÅVorn
ıHinten
Arbeitsschritte
a. Ausgleichsbehälter mit der
empfohlenen Bremsflüssigkeit
befüllen. Darauf achten, daß
keine Flüssigkeit verschüttet
wird und der Ausgleichsbehäl-
ter nicht überläuft.
b. Membran einsetzen.
c. Durchsichtigen Kunststoff-
schlauch 2 fest auf Entlüf-
tungsschraube 1 aufstecken.
d. Freies Schlauchende in Auf-
fangbehälter führen.
e. Hand- bzw. Fußbremshebel
mehrmals langsam betätigen.
f. Handbremshebel ziehen bzw.
Fußbremshebel drücken und
in dieser Stellung halten.
g. Entlüftungsschraube lockern
und Hand- bzw. Fußbrems-
hebel bis zum Anschlag
bewegen.
h. Entlüftungsschraube festzie-
hen, danach Hand- bzw. Fuß-
bremshebel loslassen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
i. Schritte (e) bis (h) solange
wiederholen, bis sich keine
Luftblasen mehr im Kunst-
stoffschlauch befinden.
PARTIE CYCLE
PURGE DE L’AIR DU SYSTEME
DE FREINAGE
AVERTISSEMENT
Purger le système de freinage si:
Le système a été démonté.
Un tuyau de frein a été desserré ou
deposé.
Le liquide de frein est très bas.
Le frein fonctionne mal.
Si le système de freinage n’est pas cor-
rectement purgé, cela peut se traduire
par une dangereuse perte d’efficacité
de freinage.
1. Déposer:
Bouchon du réservoir
Diaphragme
Protection (frein arrière)
2. Purger:
Liquide de frein
ÅAvant
ıArrière
Etapes de purge de l’air:
a. Ajouter du liquide de frein cor-
rect dans le réservoir.
b. Mettre en place le diaphragme.
Prendre garde à ne pas renverser
ou faire déborder le réservoir.
c. Connecter hermétiquement le
tuyau transparent en matière
plastique 2, à la vis de purge 1
de l’étrier.
d. Mettre l’autre extrémité du
tuyau dans un récipient.
e. Actionner légèrement plusieurs
fois le levier ou la pédale de
frein.
f. Appuyer sur le levier ou la
pédale de frein et le maintenir
dans cette position.
g. Desserrer la vis de purge et lais-
ser le levier ou la pédale
s’enfoncer sur toute sa course.
h. Resserrer la vis de purge quand
le levier ou la pédale a atteint sa
limite.
Relâcher ensuite le levier ou la
pédale.
T R..
Vis de purge:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
i. Refaire le opérations (e) à (h)
jusqu’à l’élimination totale des
bulles d’air du système.
PARTE CICLISTICA
SPURGO DELL’ARIA DAL
SISTEMA FRENANTE
AVVERTENZA
Spurgare il sistema frenante se:
Il sistema è stato smontato.
Un tubo flessibile è stato allentato o
rimosso.
Il livello del liquido dei freni è molto
basso.
L’azionamento del freno è difettoso.
Se il sistema non viene spurgato cor-
rettamente, potrebbe verificarsi un
pericoloso calo nelle prestazioni di fre-
natura.
1. Rimuovere:
Tappo del serbatoio
Diaframma
Dispositivo di protezione
(freno posteriore)
2. Spurgare:
Liquido dei freni
ÅAnteriore
ıPosteriore
Fasi per lo spurgo dell’aria:
a. Aggiungere il liquido per freni
idoneo nel serbatoio.
b. Installare il diaframma. Atten-
zione a non versare il liquido o a
non far traboccare il liquido dal
serbatoio.
c. Collegare fermamente il tubo di
plastica trasparente 2 alla val-
volina di spurgo 1 della pinza.
d. Posizionare l’altra estremità del
tubo in un contenitore.
e. Agire ripetutamente lentamente
sulla leva o sul pedale del freno.
f. Tirare la leva o premere il
pedale. Mantenere la leva o il
pedale in posizione.
g. Svitare la valvolina di spurgo e
raggiungere il limite di corsa
della leva o del pedale.
h. Avvitare la valvolina di spurgo
quando si raggiunge il limite di
corsa della leva o del pedale,
quindi rilasciare la leva o il
pedale.
T R..
Valvolina di spurgo:
6 Nm
(0,6 m • kg. 4,3 ft • lb)
i. Ripetere i punti da (e) a (h) fino
a rimuovere tutte le bolle d’aria
dal sistema.
3 - 26

3 - 27
INSP
ADJ
FRONT BRAKE ADJUSTMENT
3. Install:
Protector (rear brake)
Diaphragm
Reservoir cap
NOTE:
If bleeding is difficult, it may be necessary to
let the brake fluid system stabilize for a few
hours. Repeat the bleeding procedure when
the tiny bubbles in the system have disap-
peared.
j. Add brake fluid to the level line on the
reservoir.
WARNING
Check the operation of the brake after
bleeding the brake system.
EC362040
FRONT BRAKE ADJUSTMENT
1. Check:
Brake lever position a
Brake lever position a:
Standard position Extent of adjustment
95 mm
(3.74 in)76 ~ 97 mm
(2.99 ~ 3.82 in)
2. Remove:
Brake lever cover
3. Adjust:
Brake lever position
4. Install:
Brake lever cover Brake lever position adjustment steps:
Loosen the locknut 1.
Turn the adjusting bolt 2 until the lever
position a is within specified position.
Tighten the locknut.
T R..
Locknut:
5 Nm (0.5 m • kg, 3.6 ft • lb)
CAUTION:
Be sure to tighten the locknut, as it will
cause poor brake performance.

INSP
ADJ
3. Montieren:
Protektor (Hinterradbremse)
Membran
Behälterdeckel
VORDERRADBREMSE EINSTEL-
LEN
1. Kontrollieren:
Handbremshebelposition
(Abstand a zwischen Hand-
bremshebel und Gasdreh-
griff)
2. Demontieren:
Hebelabdeckung
3. Einstellen:
Handbremshebelposition
4. Montieren:
Hebelabdeckung
HINWEIS:
Kann die Anlage nicht zufrieden-
stellend entlüftet werden, sollte die
Bremsflüssigkeit einige Stunden
ruhen. Den Entlüftungsvorgang
erst wiederholen, wenn die winzi-
gen Luftblasen verschwunden
sind.
j. Ausgleichsbehälter bis zur
Markierung auffüllen.
WARNUNG
Nach dem Entlüften der Brems-
anlage die Bremse auf einwand-
freie Funktion prüfen.
Handbremshebelposi-
tion a
Standardpo-
sitionUmfang der
Einstellung
95 mm 76–97 mm
Stufen bei der Einstellung des
Handbremshebels
Die Sicherungsmutter 1 lösen.
Die Einstellschraube 2 drehen,
bis die Hebelposition a inner-
halb des vorgeschriebenen Be-
reichs liegt.
Die Sicherungsmutter wieder
festziehen.
T R..
Muttern
5 Nm (0,5 m • kg)
ACHTUNG:
Die Mutter muß festgezogen
werden, um den korrekten Be-
trieb der Bremse zu gewährlei-
sten.
3. Monter:
Protection (frein arrière)
Diaphragme
Bouchon du réservoir
REGLAGE DE FREIN AVANT
1. Contrôler:
Position du levier de frein a
2. Deposer:
Cache du levier de frein
3. Régler:
Position du levier de frein
4. Monter:
Cache du levier de frein
N.B.:
Si la purge est difficile, il peut être
nécessaire de laisser le système du
liquide de freinage se stabiliser pen-
dant quelques heures. Répéter la pro-
cédure de purge quand les bulles du
système ont disparu.
j. Remettre à niveau le fluide de
frein dans le réservoir.
AVERTISSEMENT
Vérifier le fonctionnement du frein
après avoir purgé le circuit de frei-
nage.
Position du levier de frein
a:
Position
standardPlage de
réglage
95 mm
(3,74 in)76 à 97 mm
(2,99 à 3,82 in)
Etapes du réglage de la position du
levier de frein:
Desserrer le contre-écrou 1.
Tourner le boulon de réglage 2
jusqu’à ce que la position du levier
a soit conforme aux spécifica-
tions.
Serrer le contre-écrou.
T R..
Contre-écrou:
5 Nm
(0,5 m • kg, 3,6 ft • lb)
ATTENTION:
S’assurer que le contre-écrou est
bien serré, sinon le freinage ne sera
pas efficace.
3. Installare:
Dispositivo di protezione
(freno posteriore)
Diaframma
Tappo del serbatoio
REGOLAZIONE DEL FRENO
ANTERIORE
1. Controllare:
Posizione leva del freno a
2. Rimuovere:
Copertura della leva del freno
3. Regolare:
Posizione leva del freno
4. Installare:
Copertura della leva del freno
NOTA:
Se lo spurgo risulta difficoltoso,
potrebbe essere necessario lasciar
depositare il liquido dei freni per
alcune ore. Ripetere la procedura di
spurgo quando le bollicine nel sistema
sono scomparse.
j. Aggiungere liquido per freni fino
a raggiungere il limite di livello
del serbatoio.
AVVERTENZA
Controllare l’azionamento del freno
dopo lo spurgo del sistema frenante.
Posizione leva del freno
a:
Posizione
standardPortata della
regolazione
95 mm
(3,74 in)76 à 97 mm
(2,99 à 3,82 in)
Fasi per la regolazione della posi-
zione della leva del freno:
Svitare il controdado 1.
Ruotare il registro a vite 2 finché
la posizione della leva a è nei
limiti della posizione specificata.
Serrare il controdado.
T R..
Controdado:
5 Nm
(0,5 m • kg. 3,6 ft • lb)
ATTENZIONE:
Accertarsi di serrare il controdado
altrimenti le prestazioni di frena-
tura verrebbero compromesse.
3 - 27
REGLAGE DE FREIN AVANT
VORDERRADBREMSE EINSTELLEN
REGOLAZIONE DEL FRENO ANTERIORE

3 - 28
INSP
ADJREAR BRAKE ADJUSTMENT/
FRONT BRAKE PAD INSPECTION AND REPLACEMENT
EC364002

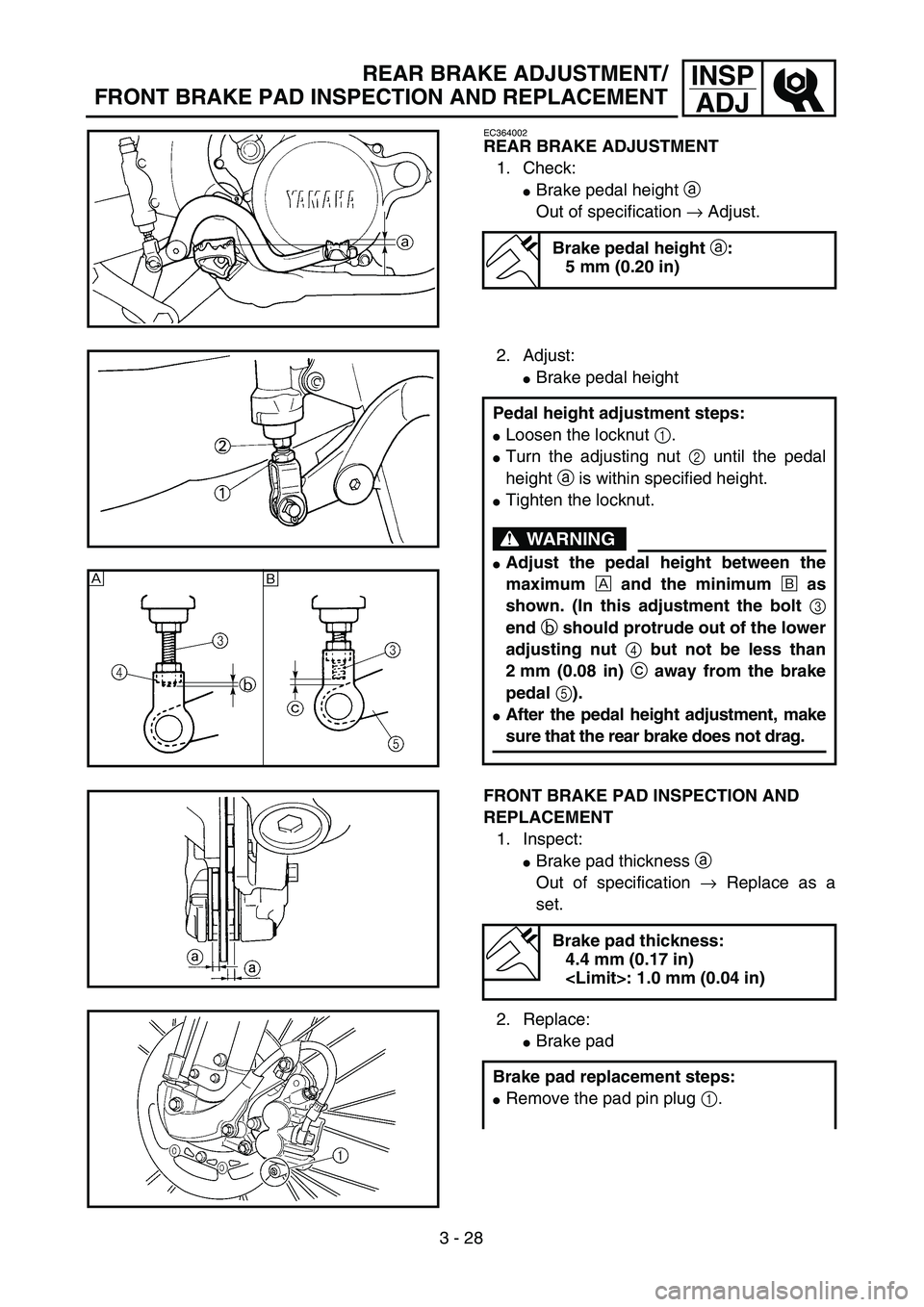

REAR BRAKE ADJUSTMENT
1. Check:
Brake pedal height a
Out of specification → Adjust.
Brake pedal height a:
5 mm (0.20 in)
2. Adjust:
Brake pedal height
Pedal height adjustment steps:
Loosen the locknut 1.
Turn the adjusting nut 2 until the pedal
height a is within specified height.
Tighten the locknut.
WARNING
Adjust the pedal height between the
maximum Å and the minimum ı as
shown. (In this adjustment the bolt 3
end b should protrude out of the lower
adjusting nut 4 but not be less than
2 mm (0.08 in) c away from the brake
pedal 5).
After the pedal height adjustment, make
sure that the rear brake does not drag.
Å
ı
FRONT BRAKE PAD INSPECTION AND
REPLACEMENT
1. Inspect:
Brake pad thickness a
Out of specification → Replace as a
set.
2. Replace:
Brake pad
Brake pad thickness:
4.4 mm (0.17 in)
: 1.0 mm (0.04 in)
Brake pad replacement steps:
Remove the pad pin plug 1.

INSP
ADJ
REGLAGE DU FREIN ARRIERE/
CONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN AVANT
HINTERRADBREMSE EINSTELLEN/
VORDERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
REGOLAZIONE DEL FRENO POSTERIORE/
ISPEZIONE E SOSTITUZIONE DELLE PASTIGLIE DEL FRENO ANTERIORE
HINTERRADBREMSE EINSTEL-
LEN
1. Kontrollieren:
Fußbremshebelposition a
Unvorschriftsmäßig → Ein-
stellen.
Fußbremshebelposi-
tion a
5 mm
2. Einstellen:
Fußbremshebelposition
Arbeitsschritte
Sicherungsmutter 1 lockern.
Einstellmutter 2 verdrehen, bis
die vorgeschriebene Fußbrems-
hebelposition a erreicht ist.
Sicherungsmutter festziehen.
WARNUNG
Die Fußbremshebelposition
gemäß Abbildung zwischen
der Maximaleinstellung Å und
der Minimaleinstellung ı ein-
stellen. (Das Ende b der
Schraube 3 sollte dabei an
der unteren Einstellmutter 4
überstehen, aber nicht weni-
ger als 2 mm c vom Fuß-
bremshebel 5 entfernt sein.)
Sicherstellen, daß die
Bremse nach dem Einstellen
nicht schleift.
VORDERRAD-BREMSBELÄGE
KONTROLLIEREN UND ERNEU-
ERN
1. Kontrollieren:
Bremsbelagstärke a
Unvorschriftsmäßig → Kom-
plett erneuern.
Bremsbelagstärke
4,4 mm
1,0 mm
2. Erneuern:
Bremsbeläge
Arbeitsschritte
Haltestift-Abdeckschraube 1
lösen.
REGLAGE DU FREIN ARRIERE
1. Contôler:
Hauteur de la pédale de frein
a
Hors spécification → Régler.
Hauteur de la pédale de
frein a:
5 mm (0,20 in)
2. Régler:
Hauteur de la pédale de frein
Etapes de réglage de la hauteur de
la pédale de frein:
Desserrer le contre-écrou 1.
Tourner l’écrou de réglage 2
jusqu’à ce que la hauteur de la
pédale a soit comme spécifiée.
Serrer le contre-écrou.
AVERTISSEMENT
Régler la hauteur de la pédale
entre le maximum Å et le mini-
mum ı de la manière indiquée.
(Dans ce réglage, l’extrémité b
du boulon 3 doit sortir de
l’écrou de réglage inférieur 4,
mais pas de plus de 2 mm
(0,08 in) c de la pédale de frein
5.)
Après le réglage de la hauteur de
la pédale, s’assurer que le frein
arrière ne frotte pas.
CONTROLE ET CHANGEMENT DES
PLAQUETTES DE FREIN AVANT
1. Vérifier:
Epaisseur a de plaquette de frein
Hors spécification → Rempla-
cer la paire.
Epaisseur de plaquette de
frein:
4,4 mm (0,17 in)
: 1,0 mm
(0,04 in)
2. Remplacer:
Plaquette de frein
Etapes de remplacement de pla-
quette de frein:
Déposer le bouchon de goupille de
plaquette 1.
REGOLAZIONE DEL FRENO
POSTERIORE
1. Controllare:
Altezza pedale del freno a
Fuori specifica → Regolare.
Altezza pedale del freno
a:
5 mm (0,20 in)
2. Regolare:
Altezza pedale del freno
Fasi per la regolazione dell’altezza
del pedale del freno:
Svitare il controdado 1.
Ruotare il registro a vite 2 finché
l’altezza del pedale a è nei limiti
di altezza specificati.
Serrare il controdado.
AVVERTENZA
Regolare l’altezza del pedale tra
il massimo Å e il minimo ı
come illustrato. (In questa rego-
lazione, l’estremità b del bul-
lone 3 deve protendere dal
registro a vite inferiore 4 ma
non distare dal pedale del freno
5 meno di 2 mm (0,08 in) c ).
Dopo aver regolato l’altezza del
pedale accertarsi che il freno
posteriore non opponga resi-
stenza.
ISPEZIONE E SOSTITUZIONE
DELLE PASTIGLIE DEL FRENO
ANTERIORE
1. Ispezionare:
Spessore delle pastiglie del
freno a
Fuori specifica → Sostituire in
blocco.
Spessore pastiglie del freno:
4,4 mm (0,17 in)
: 1,0 mm
(0,04 in)
2. Sostituire:
Pastiglia del freno
Fasi per la sostituzione della pasti-
glia del freno:
Rimuovere la spina della pastiglia
1.
3 - 28

3 - 29
INSP
ADJ

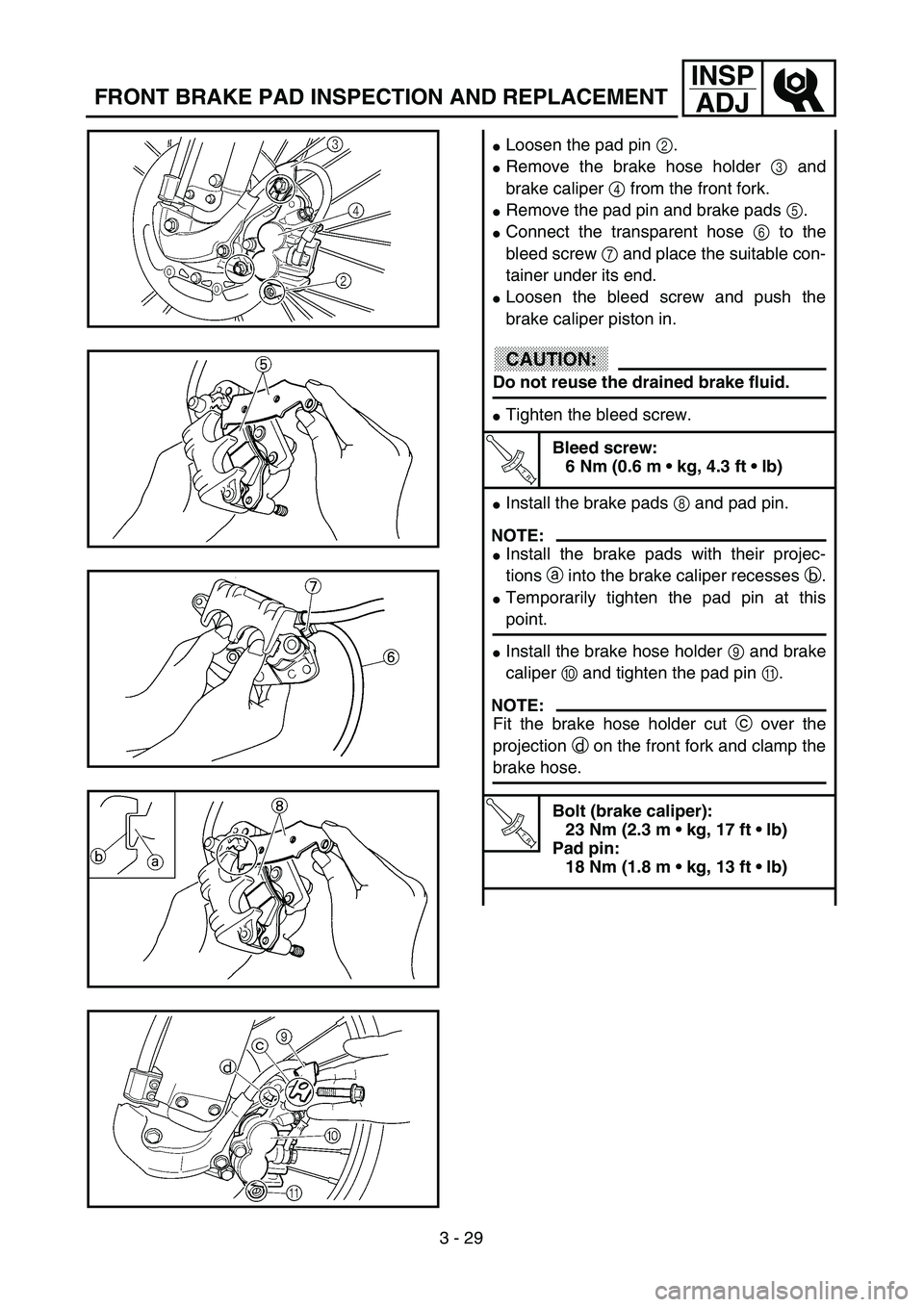

FRONT BRAKE PAD INSPECTION AND REPLACEMENT
Loosen the pad pin 2.
Remove the brake hose holder 3 and
brake caliper 4 from the front fork.
Remove the pad pin and brake pads 5.
Connect the transparent hose 6 to the
bleed screw 7 and place the suitable con-
tainer under its end.
Loosen the bleed screw and push the
brake caliper piston in.
CAUTION:
Do not reuse the drained brake fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
Install the brake pads 8 and pad pin.
NOTE:
Install the brake pads with their projec-
tions a into the brake caliper recesses b.
Temporarily tighten the pad pin at this
point.
Install the brake hose holder 9 and brake
caliper 0 and tighten the pad pin A.
NOTE:
Fit the brake hose holder cut c over the
projection d on the front fork and clamp the
brake hose.
T R..
Bolt (brake caliper):
23 Nm (2.3 m • kg, 17 ft • lb)
Pad pin:
18 Nm (1.8 m • kg, 13 ft • lb)

INSP
ADJCONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN AVANT
VORDERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
ISPEZIONE E SOSTITUZIONE DELLE PASTIGLIE DEL FRENO ANTERIORE
Haltestift 2 demontieren.
Bremsschlauchhalterung 3
und Bremssattel 4 von der Te-
leskopgabel demontieren.
Haltestift und Bremsbeläge 5
demontieren.
Durchsichtigen Kunststoff-
schlauch 6 fest auf Entlüf-
tungsschraube 7 aufstekken
und freies Schlauchende in Auf-
fangbehälter führen.
Entlüftungsschraube lockern
und den Bremskolben hinein-
drücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
Entlüftungsschraube festzie-
hen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
Bremsbeläge 8 und Haltestift
montieren.
HINWEIS:
Die Bremsbelag-Nasen a auf
die Bremssattel-Aussparungen
b ausrichten.
Haltestifte provisorisch festzie-
hen.
Bremsschlauchhalterung 9 so-
wie Bremssattel 0 montieren
und Haltestift A festziehen.
HINWEIS:
Die Kerbe c in der Brems-
schlauchhalterung auf die Nase
d an der Teleskopgabel ausrich-
ten und den Bremsschlauch befe-
stigen.
T R..
Schraube (Bremssattel)
23 Nm (2,3 m • kg)
Haltestift
18 Nm (1,8 m • kg)
Desserrer la goupille de plaquette
2.
Déposer le support de la durit de
frein 3 et l’étrier de frein 4 de la
fourche avant.
Déposer la goupille de plaquette et
les plaquettes de frein 5.
Connecter le tuyau transparent 6 à
la vis de purge 7 et placer le réci-
pient approprié sous son extrémité.
Desserrer la vis de purge et y
enfoncer le piston d’étrier.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Serrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
Installer les plaquettes de frein 8
et la goupille de plaquette.
N.B.:
Installer les plaquettes de frein en
ajustant leurs saillies a dans les
encoches de l’étrier de frein b.
A ce stade, serrer provisoirement la
goupille de plaquette.
Installer le support de la durit de
frein 9 et l’étrier de frein 0, et
serrer la goupille de plaquette A.
N.B.:
Aligner l’encoche du support de durit
de frein c sur la saillie d de la four-
che avant et fixer la durit de frein.
T R..
Boulon (étrie de frein):
23 Nm
(2,3 m • kg, 17 ft • lb)
Goupille de plaquette:
18 Nm
(1,8 m • kg, 13 ft • lb)
Svitare la spina della pastiglia 2.
Rimuovere il supporto tubo flessi-
bile del freno 3 e la pinza del
freno 4 dalla forcella anteriore.
Rimuovere la spina delle pastiglie
e le pastiglie 5.
Collegare il flessibile trasparente
6 alla valvolina di sfiato 7 e
posizionare un contenitore idoneo
all’estremità del tubo.
Svitare la valvolina di sfiato e spin-
gere dentro il pistoncino della
pinza del freno.
ATTENZIONE:
Non riutilizzare il liquido dei freni
fuoriuscito.
Avvitare la valvolina di spurgo.
T R..
Valvolina di spurgo:
6 Nm
(0,6 m • kg. 4,3 ft • lb)
Rimontare le pastiglie dei freni 8
e la spina.
NOTA:
Installare le pastiglie dei freni con
le relative sporgenze a
nell’incavo della pinza del freno
b.
A questo punto serrare temporane-
amente la spina delle pastiglie.
Installare il supporto tubo flessibile
del freno 9 e la pinza del freno 0
e serrare la spina delle pastiglie A.
NOTA:
Posizionare l’intaglio del supporto
del flessibile del freno c sulla spor-
genza d sulla forcella anteriore e
fermare con una fascetta il flessibile
del freno.
T R..
Bullone (freno anteriore):
23 Nm
(2,3 m • kg. 17 ft • lb)
Spina pastiglie:
18 Nm
(1,8 m • kg. 13 ft • lb)
3 - 29

3 - 30
INSP
ADJ
REAR BRAKE PAD INSPECTION AND REPLACEMENT
3. Inspect:
Brake fluid level
Refer to “BRAKE FLUID LEVEL
INSPECTION” section.
Install the pad pin plug B.
T R..
Pad pin plug:
3 Nm (0.3 m • kg, 2.2 ft • lb)
4. Check:
Brake lever operation
A softy or spongy feeling → Bleed
brake system.
Refer to “BRAKE SYSTEM AIR
BLEEDING” section.
REAR BRAKE PAD INSPECTION AND
REPLACEMENT
1. Inspect:
Brake pad thickness a
Out of specification → Replace as a
set.
2. Replace:
Brake pad
Brake pad thickness:
6.4 mm (0.25 in)
: 1.0 mm (0.04 in)
Brake pad replacement steps:
Remove the protector 1 and pad pin plug
2.
Loosen the pad pin 3.
Remove the rear wheel 4 and brake cali-
per 5.
Refer to “FRONT WHEEL AND REAR
WHEEL” section in the CHAPTER 5.

INSP
ADJ
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KON-
TROLLIEREN”.
Haltestift B montieren.
T R..
Haltestift-Abdeck-
schraube
3 Nm (0,3 m • kg)
4. Kontrollieren:
Funktion des Handbremshe-
bels
Weich oder schwammig bei
der Betätigung → Bremsan-
lage entlüften.
Siehe unter “HYDRAULI-
SCHE BREMSANLAGE
ENTLÜFTEN”.
HINTERRAD-BREMSBELÄGE
KONTROLLIEREN UND ERNEU-
ERN
1. Kontrollieren:
Bremsbelagstärke a
Unvorschriftsmäßig → Kom-
plett erneuern.
Bremsbelagstärke
6,4 mm
1,0 mm
2. Erneuern:
Bremsbeläge
Arbeitsschritte
Protektor 1 und Bremsbelag-
Haltestift-Abdeckschraube 2
demontieren.
Bremsbelag-Haltestift 3 lösen.
Hinterrad 4 und Bremssattel 5
demontieren.
Siehe unter “VORDERRAD
UND HINTERRAD” im KAPI-
TEL 5.
3. Vérifier:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DE
LIQUIDE DE FREIN”.
Installer le bouchon de goupille de
plaquette B.
T R..
Bouchon de goupille de
plaquette:
3 Nm
(0,3 m • kg, 2,2 ft • lb)
4. Contrôler:
Fonctionnement du levier de
frein
Sensation de mollesse → Pur-
ger le circuit de freinage.
Se reporter à la section
“PURGE DE L’AIR DU SYS-
TEME DE FREINAGE”.
CONTROLE ET CHANGEMENT DES
PLAQUETTES DE FREIN ARRIERE
1. Vérifier:
Epaisseur a de plaquette de frein
Hors spécification → Rempla-
cer la paire.
Epaisseur de plaquette de
frein:
6,4 mm (0,25 in)
: 1,0 mm
(0,04 in)
2. Changer:
Plaquette de frein
Etapes de changement de plaquette
de frein:
Déposer la protection 1 et le bou-
chon de la goupille de plaquette 2.
Desserrer la goupille de plaquette
3.
Déposer la roue arrière 4 et
l’étrier de frein 5.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” du
CHAPITRE 5.
3. Ispezionare:
Livello del liquido dei freni
Fare riferimento al paragrafo
“CONTROLLO DEL
LIVELLO DEL LIQUIDO
DEI FRENI”.
Installare la spina delle pastiglie B.
T R..
Spina pastiglie:
3 Nm
(0,3 m • kg. 2,2 ft • lb)
4. Controllare:
L’azionamento della leva del
freno
Sensazione morbida o spu-
gnosa → Spurgare l’impianto
di frenatura.
Fare riferimento al paragrafo
“SPURGO DELL’ARIA DAL
SISTEMA FRENANTE”.
ISPEZIONE E SOSTITUZIONE
DELLE PASTIGLIE DEL FRENO
POSTERIORE
1. Ispezionare:
Spessore delle pastiglie del
freno a
Fuori specifica → Sostituire in
blocco.
Spessore pastiglie del freno:
6,4 mm (0,25 in)
: 1,0 mm
(0,04 in)
2. Sostituire:
Pastiglia del freno
Fasi per la sostituzione della pasti-
glia del freno:
Rimuovere il dispositivo di prote-
zione 1 e la spina delle pastiglie
2.
Svitare la spina della pastiglia 3.
Rimuovere la ruota posteriore 4 e
la pinza del freno 5.
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
RUOTA POSTERIORE” al CAPI-
TOLO 5.
3 - 30
CONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN ARRIERE
HINTERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
ISPEZIONE E SOSTITUZIONE DELLE PASTIGLIE DEL FRENO POSTERIORE

3 - 31
INSP
ADJ
REAR BRAKE PAD INSPECTION AND REPLACEMENT
Remove the pad pin 6 and brake pads 7.
Connect the transparent hose 8 to the
bleed screw 9 and place the suitable con-
tainer under its end.
Loosen the bleed screw and push the
brake caliper piston in.
CAUTION:
Do not reuse the drained brake fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
Install the brake pad 0 and pad pin A.
NOTE:
Install the brake pads with their projec-
tions a into the brake caliper recesses b.
Temporarily tighten the pad pin at this
point.
Install the brake caliper B and rear wheel
C.
Refer to “FRONT WHEEL AND REAR
WHEEL” section in the CHAPTER 5.
Tighten the pad pin D.
T R..
Pad pin:
18 Nm (1.8 m • kg, 13 ft • lb)
Install the pad pin plug E and protector F.
T R..
Pad pin plug:
3 Nm (0.3 m • kg, 2.2 ft • lb)
Bolt (protector):
7 Nm (0.7 m • kg, 5.1 ft • lb)
