YAMAHA WR 250F 2002 Owners Manual

ENG

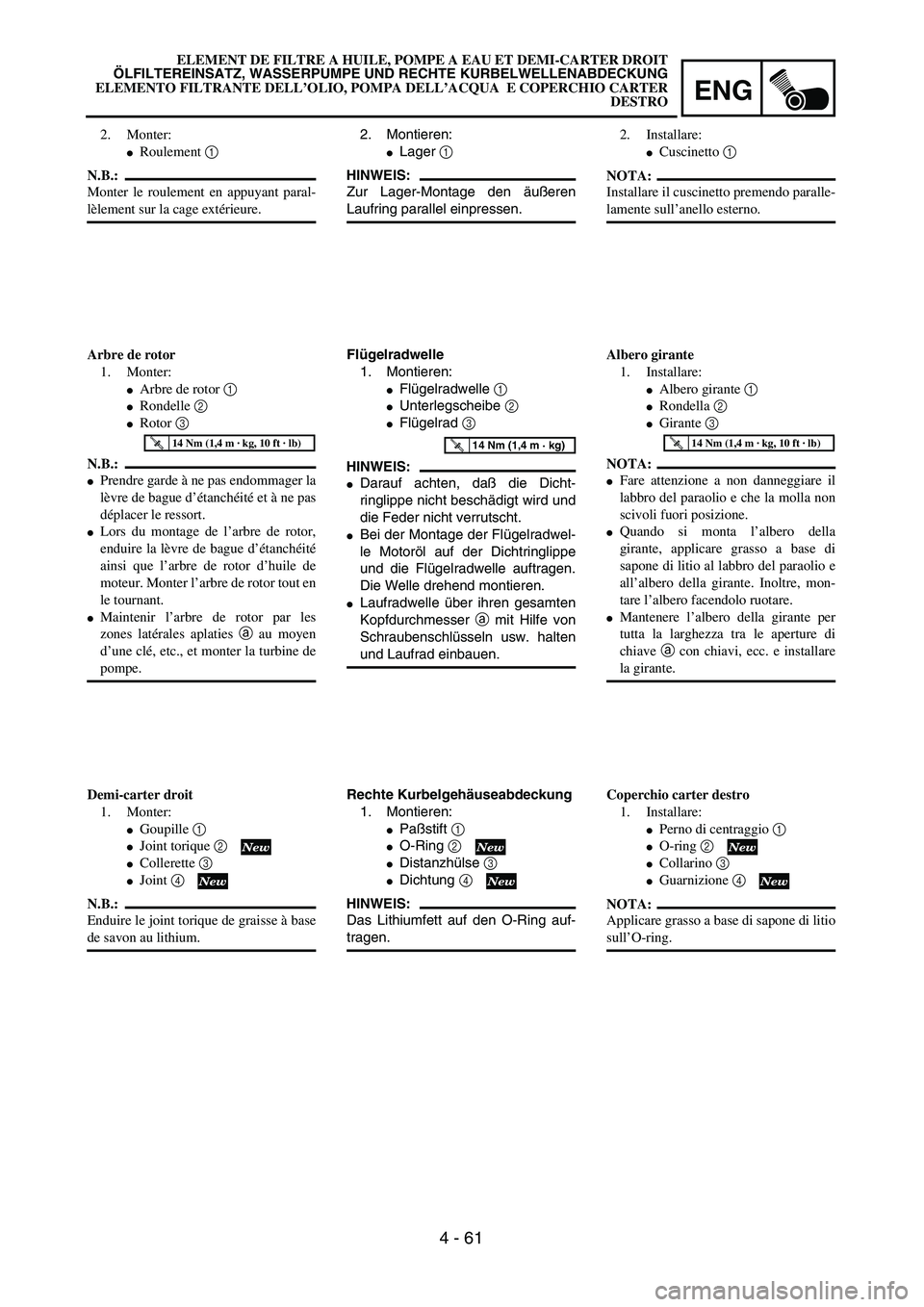

4 - 61
2. Montieren:
Lager 1
HINWEIS:
Zur Lager-Montage den äußeren
Laufring parallel einpressen.
Flügelradwelle
1. Montieren:
Flügelradwelle 1
Unterlegscheibe 2
Flügelrad 3
HINWEIS:
Darauf achten, daß die Dicht-
ringlippe nicht beschädigt wird und
die Feder nicht verrutscht.
Bei der Montage der Flügelradwel-
le Motoröl auf der Dichtringlippe
und die Flügelradwelle auftragen.
Die Welle drehend montieren.
Laufradwelle über ihren gesamten
Kopfdurchmesser a mit Hilfe von
Schraubenschlüsseln usw. halten
und Laufrad einbauen.
T R..14 Nm (1,4 m · kg)
Rechte Kurbelgehäuseabdeckung
1. Montieren:
Paßstift 1
O-Ring 2
Distanzhülse 3
Dichtung 4
HINWEIS:
Das Lithiumfett auf den O-Ring auf-
tragen.
2. Monter:
Roulement 1
N.B.:
Monter le roulement en appuyant paral-
lèlement sur la cage extérieure.
Arbre de rotor
1. Monter:
Arbre de rotor 1
Rondelle 2
Rotor 3
N.B.:
Prendre garde à ne pas endommager la
lèvre de bague d’étanchéité et à ne pas
déplacer le ressort.
Lors du montage de l’arbre de rotor,
enduire la lèvre de bague d’étanchéité
ainsi que l’arbre de rotor d’huile de
moteur. Monter l’arbre de rotor tout en
le tournant.
Maintenir l’arbre de rotor par les
zones latérales aplaties a au moyen
d’une clé, etc., et monter la turbine de
pompe.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Demi-carter droit
1. Monter:
Goupille 1
Joint torique 2
Collerette 3
Joint 4
N.B.:
Enduire le joint torique de graisse à base
de savon au lithium.
2. Installare:
Cuscinetto 1
NOTA:
Installare il cuscinetto premendo paralle-
lamente sull’anello esterno.
Albero girante
1. Installare:
Albero girante 1
Rondella 2
Girante 3
NOTA:
Fare attenzione a non danneggiare il
labbro del paraolio e che la molla non
scivoli fuori posizione.
Quando si monta l’albero della
girante, applicare grasso a base di
sapone di litio al labbro del paraolio e
all’albero della girante. Inoltre, mon-
tare l’albero facendolo ruotare.
Mantenere l’albero della girante per
tutta la larghezza tra le aperture di
chiave a con chiavi, ecc. e installare
la girante.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Coperchio carter destro
1. Installare:
Perno di centraggio 1
O-ring 2
Collarino 3
Guarnizione 4
NOTA:
Applicare grasso a base di sapone di litio
sull’O-ring.
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
ÖLFILTEREINSATZ, WASSERPUMPE UND RECHTE KURBELWELLENABDECKUNG
ELEMENTO FILTRANTE DELL’OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER
DESTRO

4 - 62
ENG

OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
2. Install:

Right crankcase cover
1


Bolt (right crankcase cover)
2

NOTE:


Apply the engine oil on the impeller shaft
end.

Mesh the impeller shaft gear
3
with primary
drive gear
4
.

Tighten the bolts in stage, using a crisscross
pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

Kickstarter crank
1. Install:

Kickstarter crank
1


Washer
2


Bolt (kickstarter crank)
3

NOTE:

Install the kickstarter crank so that the kick-
starter crank is as vertical as possible with the
distance
a
between the kickstarter crank and
the frame being 8 mm (0.31 in) or more.
2. Install:

Oil hose
1


Bolt (oil hose)
2

T R..33 Nm (3.3 m · kg, 24 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

3. Install:

Copper washer
1


Oil delivery pipe
2


Union bolt (M8)
3


Union bolt (M10)
4

T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)

ENG
4 - 62
2. Montieren:
Rechten Kurbelgehäuse-
deckel 1
Schraube (Rechten Kurbel-
gehäusedeckel) 2
HINWEIS:
Das Motoröl auf das Flügelradwel-
lenende auftragen.
Das Flügelraradwellenrad 3 mit
dem Primärantriebsrad 4 eingrei-
fen lassen.
Die Schrauben stufenweise über
Kreuz festziehen.
T R..10 Nm (1,0 m · kg)
Kickstarterhebel
1. Montieren:
Kickstarterhebel 1
Unterlegscheibe 2
Schraube (Kickstarterhe-
bel) 3
HINWEIS:
Den Kickstarterhabel so einbauen,
daß der Kickstarterhebel möglichst
senkrecht ist, wobei der Abstand a
zwischen Kickstarterhebel und Rah-
men mindestens 8 mm beträgt.
2. Montieren:
Ölschlauch 1
Schraube (Ölschlauch) 2
T R..33 Nm (3,3 m · kg)
T R..10 Nm (1,0 m · kg)
3. Montieren:
Kupferunterlegscheibe 1
Ölsteigrohr 2
Überwurfschraube (M8) 3
Überwurfschraube (M10) 4
T R..18 Nm (1,8 m · kg)
T R..20 Nm (2,0 m · kg)
2. Monter:
Demi-carter droit 1
Boulon (demi-carter droit) 2
N.B.:
Enduire l’extrémité d’arbre de rotor
d’huile moteur.
Engrener le pignon d’arbre de rotor 3
et le pignon menant primaire 4.
Serrer les boulons par étapes en sui-
vant un ordre entrecroisé.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pédale de kick
1. Monter:
Pédale de kick 1
Rondelle 2
Boulon (pédale de kick) 3
N.B.:
Monter la pédale de kick en veillant à
essayer qu il soit le plus à la verticale
que possible et à ce que la distance a
entre la pédale et le cadre soit de 8 mm
(0,31 in) minimum.
2. Monter:
Durit d’huile 1
Boulon (durit d’huile) 2
T R..33 Nm (3,3 m · kg, 24 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Rondelle de cuivre 1
Tuyau d’arrivée d’huile 2
Boulon-raccord (M8) 3
Boulon-raccord (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
2. Installare:
Coperchio carter destro 1
Bullone (coperchio carter
destro) 2
NOTA:
Applicare olio motore sull’estremità
dell’albero della girante.
Ingranare l’ingranaggio dell’albero
della girante 3 con l’ingranaggio
conduttore della trasmissione prima-
ria 4.
Serrare i bulloni in fasi, in maniera
incrociata.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Avviamento a pedale
1. Installare:
Avviamento a pedale 1
Rondella 2
Bullone (avviamento a pedale)
3
NOTA:
Installare l’avviamento a pedale in modo
tale che si trovi in verticale con la
distanza a tra l’avviamento a pedale ed
il telaio di 8 mm (0,31 in) o oltre.
2. Installare:
Flessibile dell’olio 1
Bullone (tubo flessibile
dell’olio) 2
T R..33 Nm (3,3 m · kg, 24 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Installare:
Rondella di rame 1
Tubazione alimentazione olio
2
Vite di unione (M8) 3
Vite di unione (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
ÖLFILTEREINSATZ, WASSERPUMPE UND RECHTE KURBELWELLENABDECKUNG
ELEMENTO FILTRANTE DELL’OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER
DESTRO

4 - 63
ENG

OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
Water pump housing
1. Install:

Dowel pin
1


O-ring
2
NOTE:
Apply the lithium soap base grease on the O-
ring.
2. Install:
Water pump housing 1
Bolt (water pump housing) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Oil filter element
1. Install:
Oil filter element 1
O-ring 2
Oil filter element cover 3
Bolt (oil filter element cover)
NOTE:
Apply the lithium soap base grease on the O-
ring.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 63
Wasserpumpengehäuse
1. Montieren:
Stift 1
O-Ring 2
HINWEIS:
Das Lithiumfett auf den O-Ring auf-
tragen.
2. Montieren:
Wasserpumpengehäuse 1
Schrauben (wasserpumpen-
gehäuse) 2
T R..10 Nm (1,0 m · kg)
Ölfilter
1. Montieren:
Ölfiltereinsatz 1
O-Ring 2
Ölfiltereinsatz-Deckel 3
Schraube (Ölfiltereinsatz-
Deckel)
HINWEIS:
Das Lithiumfett auf den O-Ring auf-
tragen.
T R..10 Nm (1,0 m · kg)
Logement de la pompe à eau
1. Monter:
Goupille 1
Joint torique 2
N.B.:
Enduire le joint torique de graisse à base
de savon au lithium.
2. Monter:
Logement de la pompe à eau
1
Boulon (logement de la pompe
à eau) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Elément du filtre à huile
1. Monter:
Elément de filtre à huile 1
Joint torique 2
Couvercle d’élément de filtre à
huile 3
Boulon (couvercle d’élément
de filtre à huile)
N.B.:
Enduire le joint torique de graisse à base
de savon au lithium.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Alloggiamento della pompa dell’acqua
1. Installare:
Perno di centraggio 1
O-ring 2
NOTA:
Applicare grasso a base di sapone di litio
sull’O-ring.
2. Installare:
Alloggiamento della pompa
dell’acqua 1
Bullone (alloggiamento della
pompa dell’acqua) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Elemento filtrante
1. Installare:
Elemento filtrante 1
O-ring 2
Coperchio elemento filtrante
3
Bullone (coperchio elemento
filtrante)
NOTA:
Applicare grasso a base di sapone di litio
sull’O-ring.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT
ÖLFILTEREINSATZ, WASSERPUMPE UND RECHTE KURBELWELLENABDECKUNG
ELEMENTO FILTRANTE DELL’OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER
DESTRO

4 - 64
ENGBALANCER
BALANCER
Extent of removal:1 Balancer shaft drive gear2 Balancer shaft
Extent of removal Order Part name Q’ty Remarks
BALANCER REMOVAL
Preparation for removal Primary driven gear Refer to “CLUTCH” section.
Right crankcase cover Refer to “OIL FILTER ELEMENT,
WATER PUMP AND RIGHT CRANK-
CASE COVER” section.
Stator Refer to “CDI MAGNETO” section.
1 Nut (primary drive gear) 1
Refer to “REMOVAL POINTS”.
2 Nut (balancer shaft driven gear) 1
3 Lock washer 1
4 Primary drive gear 1
5 Balancer shaft drive gear 1
6 Lock washer 1
7 Balancer shaft driven gear 1
8 Balancer shaft 1 Refer to “REMOVAL POINTS”.
2
1
2

4 - 64
ENG
BALANCIER
AUSGLEICHSWELLE
BILANCIERE
AUSGLEICHSWELLE
Demontage-Arbeiten:1 Ausgleichswellen-Abtriebsrad2 Ausgleichswelle
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
AUSGLEICHSWELLE DEMONTIEREN
Vorbereitung für den Ausbau Primärantriebszahnrad Siehe unter “KUPPLUNG”.
Rechte Kurbelgehäuseabdeckung Siehe unter “ÖLFILTEREINSATZ, WASSERPUMPE
UND RECHTE KURBELWELLENABDECKUNG”.
Stator Siehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
1 Mutter (Primärantriebszahnrad) 1
Siehe unter “AUSBAU”.
2 Mutter (Ausgleichswellen-Abtriebsrad) 1
3 Sicherungsscheibe 1
4 Primärantriebszahnrad 1
5 Ausgleichswellen-Antriebsrad 1
6 Sicherungsscheibe 1
7 Ausgleichswellen-Abtriebsrad 1
8 Ausgleichswelle 1 Siehe unter “AUSBAU”.
1
2
2
BALANCIER
Organisation de la dépose:1 Pignon mené du balancier2 Balancier
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU BALANCIER
Préparation à la dépose Pignon menant primaire Se reporter à la section “EMBRAYAGE”.
Couvercle de demi-carter droit Se reporter à la section “ELEMENT DE FILTRE A
HUILE, POMPE A EAU ET DEMI-CARTER DROIT”.
Stator Se reporter à la section “ALTERNATEUR CDI”.
1 Ecrou (pignon menant primaire) 1
Se reporter à “POINTS DE DEPOSE”.
2 Ecrou (pignon mené du balancier) 1
3 Rondelle frein 1
4 Pignon menant primaire 1
5 Pignon menant du balancier 1
6 Rondelle frein 1
7 Pignon mené du balancier 1
8 Balancier 1 Se reporter à “POINTS DE DEPOSE”.
1
2
2
BILANCIERE
Portata dello smontaggio:1 Ingranaggio conduttore dell’albero di equilibratura2 Albero di equilibratura
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE BILANCIERE
Preparazione per lo smontaggio Ingranaggio condotto della trasmissione prima-
riaFare riferimento al paragrafo “FRIZIONE”.
Coperchio carter destro Fare riferimento al paragrafo “ELEMENTO FIL-
TRANTE DELL’OLIO, POMPA DELL’ACQUA E
COPERCHIO CARTER DESTRO”.
Statore Fare riferimento al paragrafo “MAGNETE CDI”.
1 Dado (ingranaggio conduttore della trasmis-
sione primaria)1
Fare riferimento a “PUNTI DI RIMOZIONE”.
2 Dado (ingranaggio condotto dell’albero di equi-
libratura)1
3 Rondella di bloccaggio 1
4 Ingranaggio conduttore della trasmissione primaria 1
5 Ingranaggio conduttore dell’albero di equilibratura 1
6 Rondella di bloccaggio 1
7 Ingranaggio condotto dell’albero di equilibratura 1
8 Albero di equilibratura 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
1
2
2

4 - 65
ENGBALANCER
REMOVAL POINTS
Balancer shaft drive gear and balancer
shaft driven gear
1. Straighten the lock washer tab.
2. Loosen:
Nut (primary drive gear) 1
Nut (balancer shaft driven gear) 2
NOTE:
Place an aluminum plate a between the teeth
of the balancer shaft drive gear 3 and driven
gear 4.
Balancer shaft
1. Remove:
Balancer shaft 1
NOTE:
When removing the balancer shaft, align the
center a of the balancer shaft weight along
the line connecting the centers of the crank-
shaft and balancer shaft.
INSPECTION
Primary drive gear, balancer shaft drive
gear and balancer shaft driven gear
1. Inspect:
Primary drive gear 1
Balancer shaft drive gear 2
Balancer shaft driven gear 3
Wear/damage → Replace.
Balancer shaft
1. Inspect:
Balancer shaft
Cracks/damage → Replace.

ENG
4 - 65
BALANCIER
AUSGLEICHSWELLE
BILANCIERE
AUSBAU
Ausgleichswellen-Antriebs- und -
Abtriebsräder
1. Die Lasche der Sicherungs-
scheibe umbiegen.
2. Lockern:
Mutter (Primärantriebsrad)
1
Mutter (Ausgleichswelle) 2
HINWEIS:
Ein Stückchen Aluminium a zwi-
schen die Zähne des Ausgleichswel-
len-Antriebsrades 3 und Aus-
gleichswellen-Abtriebrades 4 legen.
Ausgleichswelle
1. Demontieren:
Ausgleichswelle 1
HINWEIS:
Beim Ausbau der Ausgleichswelle
muß sich das Ausgleichsgewicht mit-
tig a auf der Fluchtlinie zwischen
den Mittelpunkten der Nockenwellen-
und Ausgleichswellen-Enden befin-
den.
PRÜFUNG
Primär- und Ausgleichswellen-
Antriebs- und -Abtriebsräder
1. Kontrollieren:
Primärantriebsrad 1
Ausgleichswellen-Antriebs-
rad 2
Ausgleichswellen-Abtriebs-
rad 3
Verschleiß/Beschädigung →
Erneuern.
Ausgleichswelle
1. Kontrollieren:
Ausgleichswelle
Rißbildung/Beschädigung
→ Erneuern. POINTS DE DEPOSE
Pignon menant et pignon mené du
balancier
1. Redresser l’ongle de rondelle
d’arrêt.
2. Desserrer:
Ecrou (pignon menant pri-
maire) 1
Ecrou (pignon mené de balan-
cier) 2
N.B.:
Placer une plaquette en aluminium a
entre les dents du pignon menant 3 et le
pignon mené 4 du balancier.
Balancier
1. Déposer:
Balancier 1
N.B.:
Avant de déposer l’arbre de balancier,
aligner le centre a du poids de l’arbre
de balancier avec la ligne reliant le cen-
tre du vilebrequin et le centre de l’arbre
de balancier.
CONTROLE
Pignon menant primaire, pignon
menant et pignon mené du balancier
1. Contrôler:
Pignon menant primaire 1
Pignon menant du balancier 2
Pignon mené du balancier 3
Usure/endommagements →
Remplacer.
Balancier
1. Contrôler:
Balancier
Craquelures/endommagement
→ Remplacer.PUNTI DI RIMOZIONE
Ingranaggio conduttore dell’albero di
equilibratura e ingranaggio condotto
dell’albero di equilibratura
1. Spianare la linguetta della ron-
della di bloccaggio.
2. Allentare:
Dado (ingranaggio conduttore
della trasmissione primaria) 1
Dado (Ingranaggio condotto
dell’albero di equilibratura) 2
NOTA:
Inserire una piastra di alluminio a tra i
denti dell’ingranaggio conduttore 3 e
l’ingranaggio condotto 4 dell’albero di
equilibratura.
Albero di equilibratura
1. Rimuovere:
Albero di equilibratura 1
NOTA:
Nel rimuovere l’albero di equilibratura,
allineare il centro del peso dell’albero di
equilibratura a lungo la linea che col-
lega i punti centrali dell’albero motore e
dell’albero di equilibratura.
ISPEZIONE
Ingranaggio conduttore della trasmis-
sione primaria, ingranaggio condut-
tore dell’albero di equilibratura e
ingranaggio condotto dell’albero di
equilibratura
1. Ispezionare:
Ingranaggio conduttore della
trasmissione primaria 1
Ingranaggio conduttore
dell’albero di equilibratura 2
Ingranaggio condotto
dell’albero di equilibratura 3
Usura/danno → Sostituire.
Albero di equilibratura
1. Ispezionare:
Albero di equilibratura
Incrinature/danno → Sostitu-
ire.

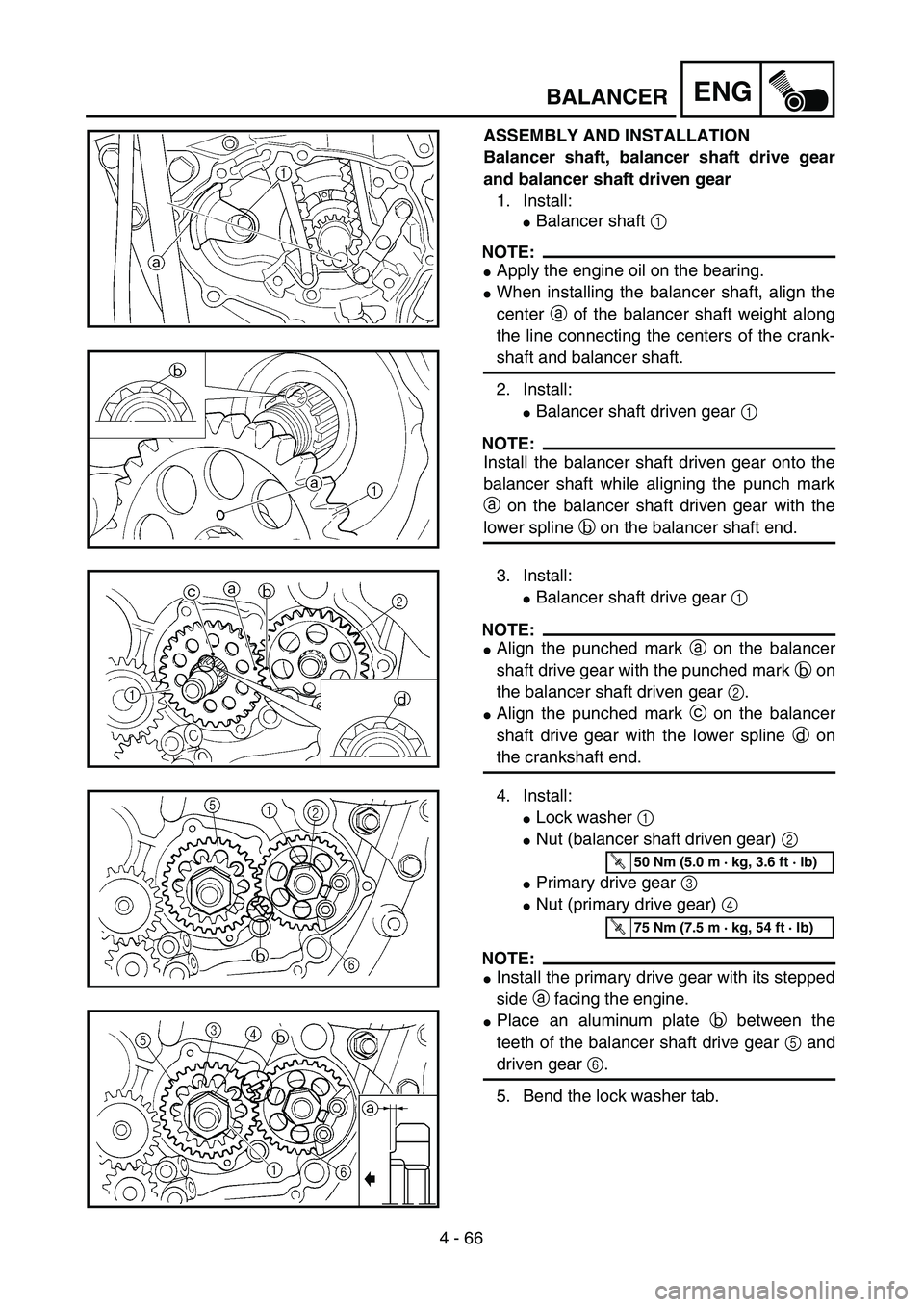

4 - 66
ENGBALANCER
ASSEMBLY AND INSTALLATION
Balancer shaft, balancer shaft drive gear
and balancer shaft driven gear
1. Install:
Balancer shaft 1
NOTE:
Apply the engine oil on the bearing.
When installing the balancer shaft, align the
center a of the balancer shaft weight along
the line connecting the centers of the crank-
shaft and balancer shaft.
2. Install:
Balancer shaft driven gear 1
NOTE:
Install the balancer shaft driven gear onto the
balancer shaft while aligning the punch mark
a on the balancer shaft driven gear with the
lower spline b on the balancer shaft end.
3. Install:
Balancer shaft drive gear 1
NOTE:
Align the punched mark a on the balancer
shaft drive gear with the punched mark b on
the balancer shaft driven gear 2.
Align the punched mark c on the balancer
shaft drive gear with the lower spline d on
the crankshaft end.
4. Install:
Lock washer 1
Nut (balancer shaft driven gear) 2
Primary drive gear 3
Nut (primary drive gear) 4
NOTE:
Install the primary drive gear with its stepped
side a facing the engine.
Place an aluminum plate b between the
teeth of the balancer shaft drive gear 5 and
driven gear 6.
5. Bend the lock washer tab.
T R..50 Nm (5.0 m · kg, 3.6 ft · lb)
T R..75 Nm (7.5 m · kg, 54 ft · lb)
