YAMAHA WR 250F 2002 Owners Manual

ENG
4 - 46
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO E PISTONE
Kolbenring
1. Messen:
Ringnutspiel
Fühlerlehre 1 verwenden.
Unvorschriftsmäßig → Kol-
ben (komplett) mit Kolben-
ringen erneuern.
HINWEIS:
Vor der Messung des Ringnutspiels
die Ölkohleablagerungen an Kolben-
ring und Ringnuten entfernen.
2. Montieren:
Kolbenring
(in Zylinderbohrung)
HINWEIS:
Den Ring etwa 10 mm in den Zylin-
der hineinschieben. Dazu den Kol-
benboden verwenden, damit der
Ring rechtwinklig im Zylinder sitzt.
a
10 mm
Ringnutspiel
Standard

1. Kom-
pressi-
onsring
(Topring)0,030–
0,065 mm0,12 mm
2. Kom-
pressi-
onsring0,020–
0,055 mm0,12 mm
3. Messen:
Stoßspiel
Unvorschriftsmäßig → Kol-
benring erneuern.
HINWEIS:
Das Stoßspiel der Ölabstreifring-Ex-
panderfeder kann nicht gemessen
werden. Wenn die Spannringe starken
Verschleiß aufweisen, müssen alle
drei Ringe erneuert werden.
Stoßspiel
Standard

1. Kom-
pressi-
onsring
(Topring)0,15–
0,25 mm0,50 mm
2. Kom-
pressi-
onsring0,30–
0,45 mm0,80 mm
Ölab-
streif-
ring0,10–
0,40 mm—
Segment de piston
1. Mesurer:
Jeu latéral du segment
Utiliser une jauge d’épaisseur
1.
Hors spécifications → Rempla-
cer à la fois le piston et ses seg-
ments.
N.B.:
Eliminer les dépôts de calamine des gor-
ges de segment et des segments avant de
mesurer le jeu latéral.
2. Positionner:
Segment de piston
Dans le cylindre.
N.B.:
Insérer un segment dans le cylindre et
l’enfoncer à environ 10 mm (0,39 in)
dans le cylindre. Pousser le segment
avec la couronne de piston de sorte que
le segment se trouve perpendiculaire-
ment par rapport à l’alésage de cylindre.
a 10 mm (0,39 in)
Jeu latéral:
Standard
Segment
de feu0,030 à
0,065 mm
(0,0012 à
0,0026 in)0,12 mm
(0,005 in)
Segment
d’étan-
chéité0,020 à
0,055 mm
(0,0008 à
0,0022 in)0,12 mm
(0,005 in)
3. Mesurer:
Ecartement des becs
Hors spécifications → Rempla-
cer.
N.B.:
Il est impossible de mesurer l’écartement
des becs de la bague extensible du seg-
ment racleur d’huile. Si les rails du seg-
ment racleur d’huile sont sérieusement
écartés, remplacer les trois segments.
Ecartement des becs:
Standard
Segment
de feu0,15 à 0,25 mm
(0,006 à
0,010 in)0,50 mm
(0,020 in)
Segment
d’étan-
chéité0,30 à 0,45 mm
(0,012 à
0,018 in)0,80 mm
(0,031 in)
Segment
racleur
d’huile0,10 à 0,40 mm
(0,004 à
0,016 in)—
Fascia elastica
1. Misurare:
Gioco laterale della fascia
Utilizzare uno spessimetro 1.
Se fuori specifica → Sostituire
in blocco il pistone e le fasce
elastiche.
NOTA:
Pulire i depositi carboniosi dalle scanala-
ture delle fasce elastiche e dalle fasce
stesse prima di misurare il gioco laterale.
2. Posizione:
Fascia elastica
(nel cilindro)
NOTA:
Inserire una fascia nel cilindro e spin-
gerla per circa 10 mm (0,39 in)
all’interno di questo. Spingere la fascia
con il cielo del pistone in modo tale che
la fascia si trovi ad angolo retto rispetto
all’alesaggio del cilindro.
a 10 mm (0,39 in)
Gioco laterale:
Standard
Fascia
superiore0,030 ~
0,065 mm
(0,0012 ~
0,0026 in)0,12 mm
(0,005 in)
seconda
fascia0,020 ~
0,055 mm
(0,0008 ~
0,0022 in)0,12 mm
(0,005 in)
3. Misurare:
Luce dell’estremità della fascia
elastica
Fuori specifica → Sostituire.
NOTA:
Non è possibile misurare la luce delle
estremità sulla molla distanziatrice degli
anelli raschiaolio. Se le feritoie degli
anelli raschiaolio mostrano un’usura
eccessiva, sostituire i tre anelli.
Distanza tra le estremità:
Standard
Fascia
superiore0,15 ~ 0,25 mm
(0,006 ~
0,010 in)0,50 mm
(0,020 in)
seconda
fascia0,30 ~ 0,45 mm
(0,012 ~
0,018 in)0,80 mm
(0,031 in)
Fascia
raschiaolio0,10 ~ 0,40 mm
(0,004 ~
0,016 in)—

4 - 47
ENG

CYLINDER AND PISTON
Piston pin
1. Inspect:

Piston pin
Blue discoloration/grooves
→
Replace,
then inspect the lubrication system.
2. Measure:

Piston pin-to-piston clearance
ASSEMBLY AND INSTALLATION
Piston ring and piston
1. Install:

Piston ring
Onto the piston.
NOTE:


Be sure to install the piston rings so that the
manufacturer’s marks or numbers are
located on the upper side of the rings.

Lubricate the piston and piston rings liberally
with engine oil.
Measurement steps:

Measure the outside diameter (piston pin)
a
.
If out of specification, replace the piston
pin.
Outside diameter (piston pin):
15.991 ~ 16.000 mm
(0.6296 ~ 0.6299 in)

Measure the inside diameter (piston)
b
.
Inside diameter (piston):
16.002 ~ 16.013 mm
(0.6300 ~ 0.6304 in)

Calculate the piston pin-to-piston clear-
ance with the following formula.
Piston pin-to-piston clearance =
Inside diameter (piston)
b
–
Outside diameter (piston pin)
a


If out of specification, replace the piston.
Piston pin-to-piston clearance:
0.002 ~ 0.022 mm
(0.0001 ~ 0.0009 in)
: 0.07 mm (0.003 in)

ENG
4 - 47

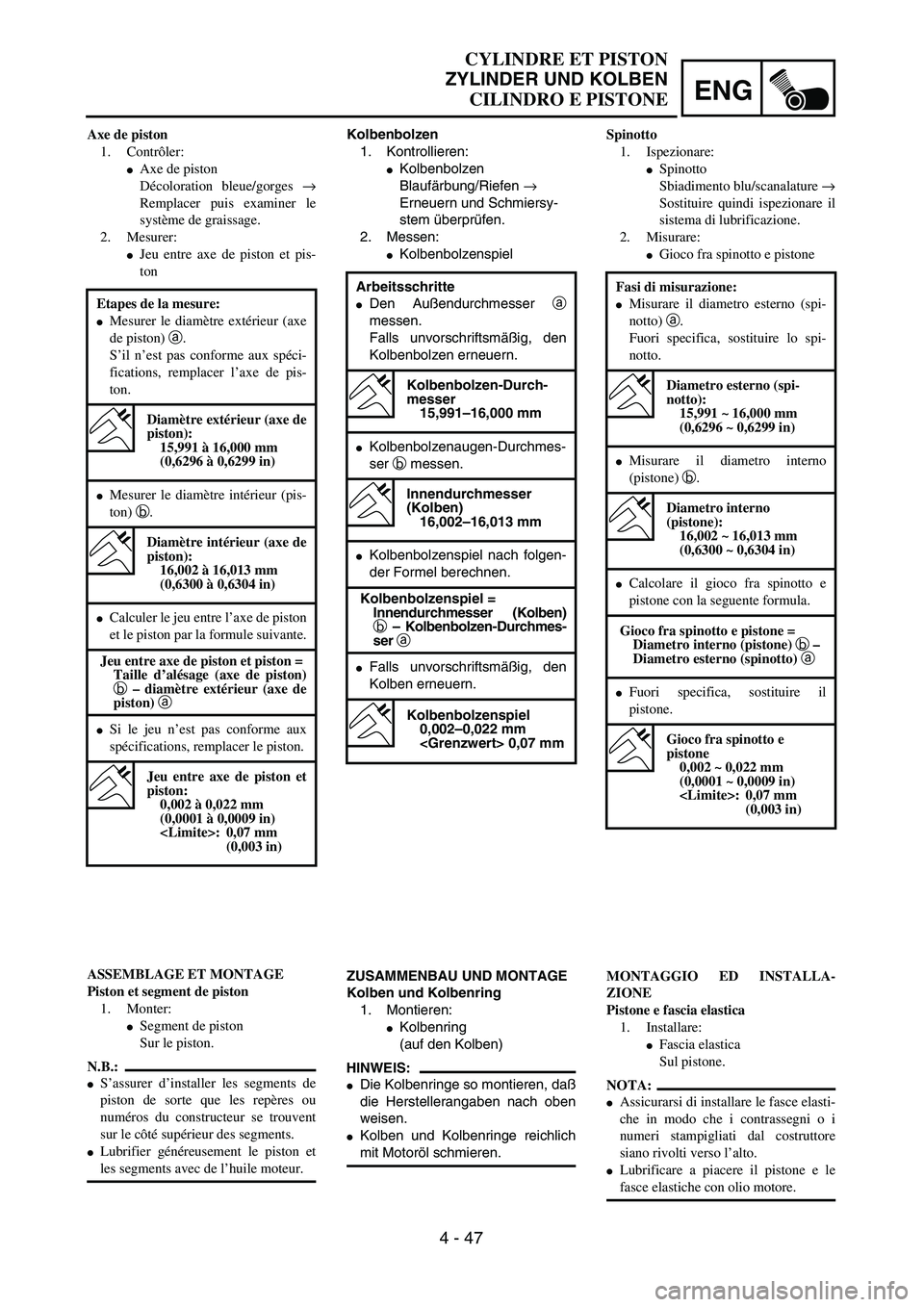

CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO E PISTONE
Kolbenbolzen
1. Kontrollieren:
Kolbenbolzen
Blaufärbung/Riefen →
Erneuern und Schmiersy-
stem überprüfen.
2. Messen:
Kolbenbolzenspiel
ZUSAMMENBAU UND MONTAGE
Kolben und Kolbenring
1. Montieren:
Kolbenring
(auf den Kolben)
HINWEIS:
Die Kolbenringe so montieren, daß
die Herstellerangaben nach oben
weisen.
Kolben und Kolbenringe reichlich
mit Motoröl schmieren. Arbeitsschritte
Den Außendurchmesser a
messen.
Falls unvorschriftsmäßig, den
Kolbenbolzen erneuern.
Kolbenbolzen-Durch-
messer
15,991–16,000 mm
Kolbenbolzenaugen-Durchmes-
ser b messen.
Innendurchmesser
(Kolben)
16,002–16,013 mm
Kolbenbolzenspiel nach folgen-
der Formel berechnen.
Kolbenbolzenspiel =
Innendurchmesser (Kolben)
b – Kolbenbolzen-Durchmes-
ser a
Falls unvorschriftsmäßig, den
Kolben erneuern.
Kolbenbolzenspiel
0,002–0,022 mm
0,07 mm
Axe de piston
1. Contrôler:
Axe de piston
Décoloration bleue/gorges →
Remplacer puis examiner le
système de graissage.
2. Mesurer:
Jeu entre axe de piston et pis-
ton
ASSEMBLAGE ET MONTAGE
Piston et segment de piston
1. Monter:
Segment de piston
Sur le piston.
N.B.:
S’assurer d’installer les segments de
piston de sorte que les repères ou
numéros du constructeur se trouvent
sur le côté supérieur des segments.
Lubrifier généreusement le piston et
les segments avec de l’huile moteur. Etapes de la mesure:
Mesurer le diamètre extérieur (axe
de piston) a.
S’il n’est pas conforme aux spéci-
fications, remplacer l’axe de pis-
ton.
Diamètre extérieur (axe de
piston):
15,991 à 16,000 mm
(0,6296 à 0,6299 in)
Mesurer le diamètre intérieur (pis-
ton) b.
Diamètre intérieur (axe de
piston):
16,002 à 16,013 mm
(0,6300 à 0,6304 in)
Calculer le jeu entre l’axe de piston
et le piston par la formule suivante.
Jeu entre axe de piston et piston =
Taille d’alésage (axe de piston)
b – diamètre extérieur (axe de
piston) a
Si le jeu n’est pas conforme aux
spécifications, remplacer le piston.
Jeu entre axe de piston et
piston:
0,002 à 0,022 mm
(0,0001 à 0,0009 in)
: 0,07 mm
(0,003 in)
Spinotto
1. Ispezionare:
Spinotto
Sbiadimento blu/scanalature →
Sostituire quindi ispezionare il
sistema di lubrificazione.
2. Misurare:
Gioco fra spinotto e pistone
MONTAGGIO ED INSTALLA-
ZIONE
Pistone e fascia elastica
1. Installare:
Fascia elastica
Sul pistone.
NOTA:
Assicurarsi di installare le fasce elasti-
che in modo che i contrassegni o i
numeri stampigliati dal costruttore
siano rivolti verso l’alto.
Lubrificare a piacere il pistone e le
fasce elastiche con olio motore. Fasi di misurazione:
Misurare il diametro esterno (spi-
notto) a.
Fuori specifica, sostituire lo spi-
notto.
Diametro esterno (spi-
notto):
15,991 ~ 16,000 mm
(0,6296 ~ 0,6299 in)
Misurare il diametro interno
(pistone) b.
Diametro interno
(pistone):
16,002 ~ 16,013 mm
(0,6300 ~ 0,6304 in)
Calcolare il gioco fra spinotto e
pistone con la seguente formula.
Gioco fra spinotto e pistone =
Diametro interno (pistone) b –
Diametro esterno (spinotto) a
Fuori specifica, sostituire il
pistone.
Gioco fra spinotto e
pistone
0,002 ~ 0,022 mm
(0,0001 ~ 0,0009 in)
: 0,07 mm
(0,003 in)

4 - 48
ENG

CYLINDER AND PISTON
2. Position:

Top ring

2nd ring

Oil ring
Offset the piston ring end gaps as
shown.
a
Top ring end
b
2nd ring end
c
Oil ring end (upper)
d
Oil ring
e
Oil ring end (lower)
3. Install:

Piston
1


Piston pin
2


Piston pin clip
3
NOTE:


Apply engine oil onto the piston pin and pis-
ton.

Be sure that the arrow mark
a
on the piston
points to the exhaust side of the engine.

Before installing the piston pin clip, cover the
crankcase with a clean rag to prevent the
piston pin clip from falling into the crankcase.

Install the piston pin clips with their ends fac-
ing downward.
45°
135°135°
a
b ced
3

Cylinder
1. Lubricate:

Piston

Piston ring

Cylinder
NOTE:

Apply a liberal coating of engine oil.
2. Install:

Dowel pin
1


O-ring
2
NOTE:

Apply the lithium soap base grease on the O-
ring.

ENG
4 - 48

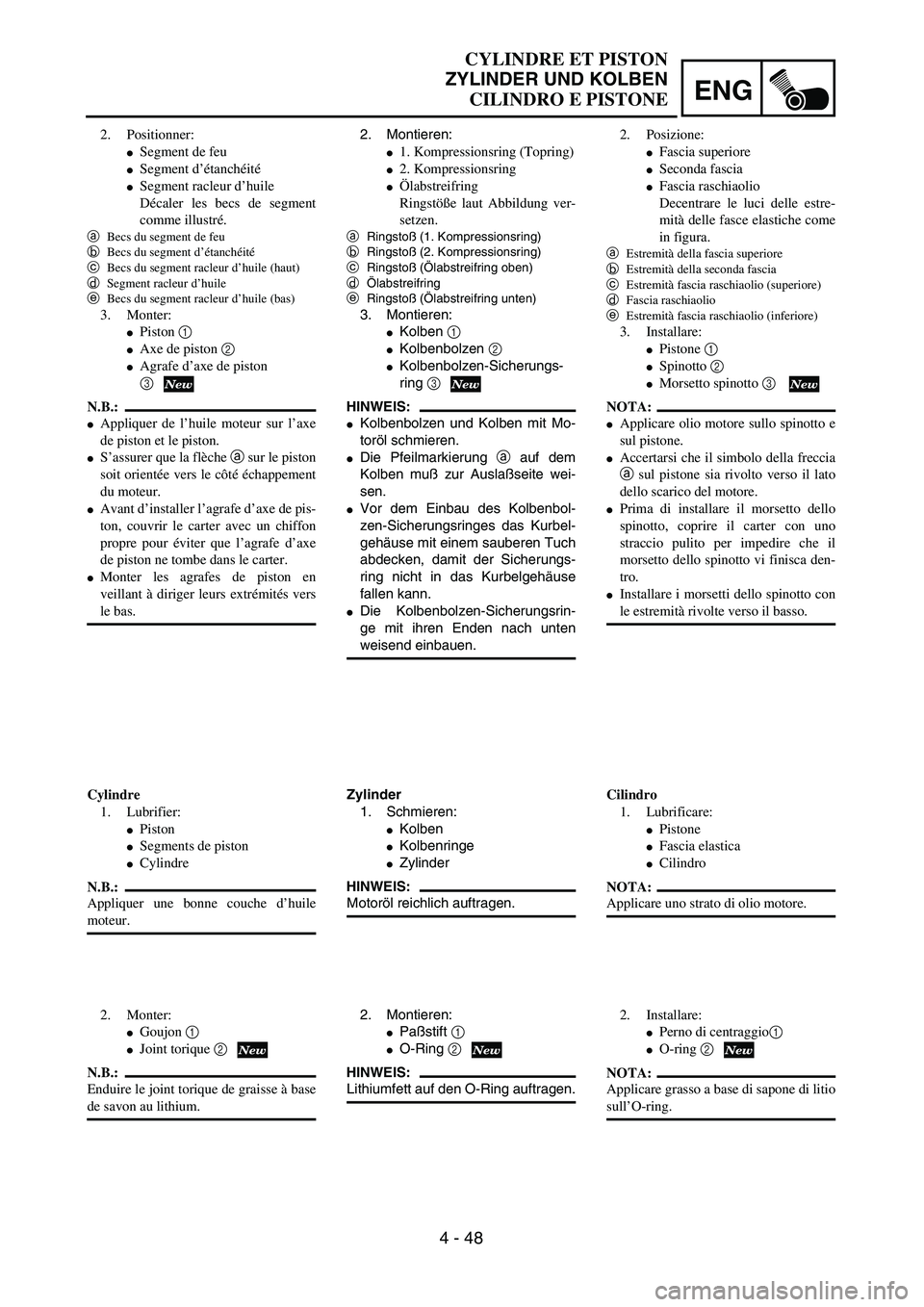

CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO E PISTONE
2. Montieren:
1. Kompressionsring (Topring)
2. Kompressionsring
Ölabstreifring
Ringstöße laut Abbildung ver-
setzen.
aRingstoß (1. Kompressionsring)
bRingstoß (2. Kompressionsring)
cRingstoß (Ölabstreifring oben)
dÖlabstreifring
eRingstoß (Ölabstreifring unten)
3. Montieren:
Kolben 1
Kolbenbolzen 2
Kolbenbolzen-Sicherungs-
ring 3
HINWEIS:
Kolbenbolzen und Kolben mit Mo-
toröl schmieren.
Die Pfeilmarkierung a auf dem
Kolben muß zur Auslaßseite wei-
sen.
Vor dem Einbau des Kolbenbol-
zen-Sicherungsringes das Kurbel-
gehäuse mit einem sauberen Tuch
abdecken, damit der Sicherungs-
ring nicht in das Kurbelgehäuse
fallen kann.
Die Kolbenbolzen-Sicherungsrin-
ge mit ihren Enden nach unten
weisend einbauen.
Zylinder
1. Schmieren:
Kolben
Kolbenringe
Zylinder
HINWEIS:
Motoröl reichlich auftragen.
2. Montieren:
Paßstift 1
O-Ring 2
HINWEIS:
Lithiumfett auf den O-Ring auftragen.
2. Positionner:
Segment de feu
Segment d’étanchéité
Segment racleur d’huile
Décaler les becs de segment
comme illustré.
aBecs du segment de feu
bBecs du segment d’étanchéité
cBecs du segment racleur d’huile (haut)
dSegment racleur d’huile
eBecs du segment racleur d’huile (bas)
3. Monter:
Piston 1
Axe de piston 2
Agrafe d’axe de piston
3
N.B.:
Appliquer de l’huile moteur sur l’axe
de piston et le piston.
S’assurer que la flèche a sur le piston
soit orientée vers le côté échappement
du moteur.
Avant d’installer l’agrafe d’axe de pis-
ton, couvrir le carter avec un chiffon
propre pour éviter que l’agrafe d’axe
de piston ne tombe dans le carter.
Monter les agrafes de piston en
veillant à diriger leurs extrémités vers
le bas.
Cylindre
1. Lubrifier:
Piston
Segments de piston
Cylindre
N.B.:
Appliquer une bonne couche d’huile
moteur.
2. Monter:
Goujon 1
Joint torique 2
N.B.:
Enduire le joint torique de graisse à base
de savon au lithium.
2. Posizione:
Fascia superiore
Seconda fascia
Fascia raschiaolio
Decentrare le luci delle estre-
mità delle fasce elastiche come
in figura.
aEstremità della fascia superiore
bEstremità della seconda fascia
cEstremità fascia raschiaolio (superiore)
dFascia raschiaolio
eEstremità fascia raschiaolio (inferiore)
3. Installare:
Pistone 1
Spinotto 2
Morsetto spinotto 3
NOTA:
Applicare olio motore sullo spinotto e
sul pistone.
Accertarsi che il simbolo della freccia
a sul pistone sia rivolto verso il lato
dello scarico del motore.
Prima di installare il morsetto dello
spinotto, coprire il carter con uno
straccio pulito per impedire che il
morsetto dello spinotto vi finisca den-
tro.
Installare i morsetti dello spinotto con
le estremità rivolte verso il basso.
Cilindro
1. Lubrificare:
Pistone
Fascia elastica
Cilindro
NOTA:
Applicare uno strato di olio motore.
2. Installare:
Perno di centraggio1
O-ring 2
NOTA:
Applicare grasso a base di sapone di litio
sull’O-ring.

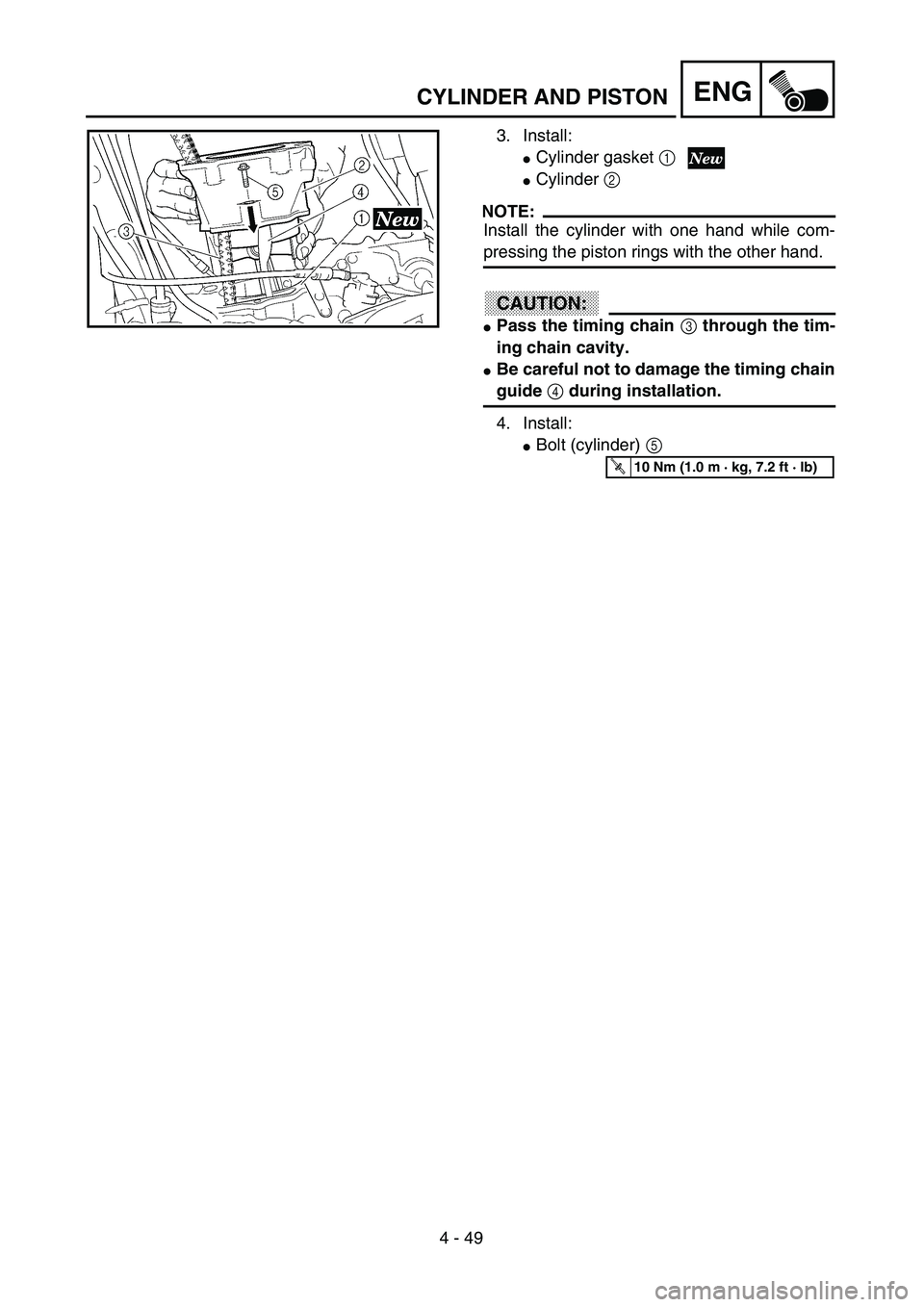

4 - 49
ENG

3. Install:

Cylinder gasket
1

Cylinder
2

NOTE:

Install the cylinder with one hand while com-
pressing the piston rings with the other hand.
CAUTION:


Pass the timing chain
3
through the tim-
ing chain cavity.

Be careful not to damage the timing chain
guide
4
during installation.
4. Install:

Bolt (cylinder)
5

T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
CYLINDER AND PISTON

ENG
4 - 49

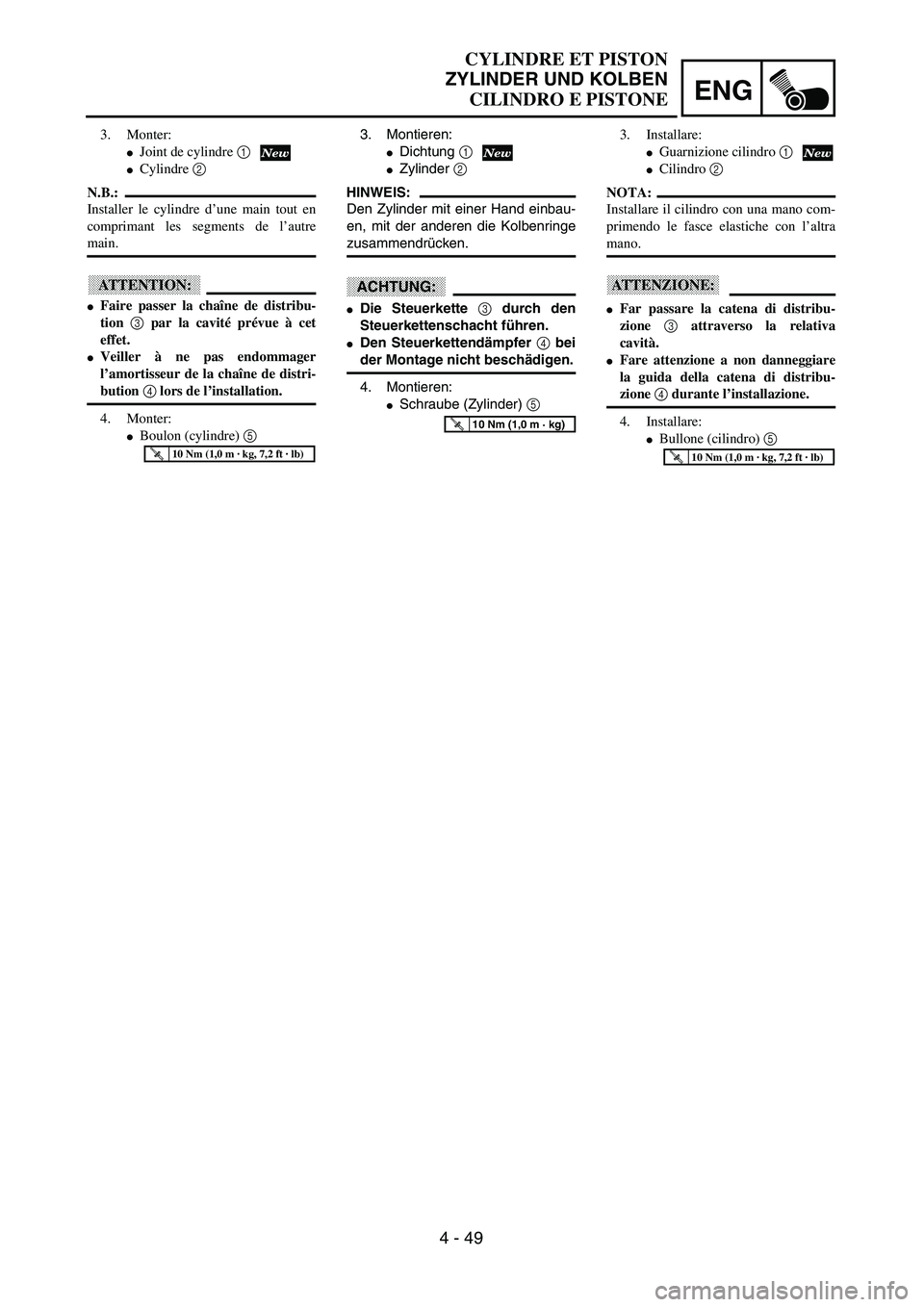

3. Montieren:
Dichtung 1
Zylinder 2
HINWEIS:
Den Zylinder mit einer Hand einbau-
en, mit der anderen die Kolbenringe
zusammendrücken.
ACHTUNG:
Die Steuerkette 3 durch den
Steuerkettenschacht führen.
Den Steuerkettendämpfer 4 bei
der Montage nicht beschädigen.
4. Montieren:
Schraube (Zylinder) 5
T R..10 Nm (1,0 m · kg)
3. Monter:
Joint de cylindre 1
Cylindre 2
N.B.:
Installer le cylindre d’une main tout en
comprimant les segments de l’autre
main.
ATTENTION:
Faire passer la chaîne de distribu-
tion 3 par la cavité prévue à cet
effet.
Veiller à ne pas endommager
l’amortisseur de la chaîne de distri-
bution 4 lors de l’installation.
4. Monter:
Boulon (cylindre) 5
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Installare:
Guarnizione cilindro 1
Cilindro 2
NOTA:
Installare il cilindro con una mano com-
primendo le fasce elastiche con l’altra
mano.
ATTENZIONE:
Far passare la catena di distribu-
zione 3 attraverso la relativa
cavità.
Fare attenzione a non danneggiare
la guida della catena di distribu-
zione 4 durante l’installazione.
4. Installare:
Bullone (cilindro) 5
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO E PISTONE

4 - 50
ENGCLUTCH
EC4A0000
CLUTCH
Extent of removal:1 Push rod 1, 2 and push lever shaft removal2 Push pod 1 disassembly
3 Friction plate and clutch plate removal4 Primary driven gear removal
Extent of removal Order Part name Q’ty Remarks
CLUTCH REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Brake pedal Refer to “ENGINE REMOVAL” section.
Clutch cable Disconnect at engine side.
1 Clutch cover 1
2 Clutch spring 5
3 Pressure plate 1
4 Push rod 1 1
5 Circlip 1
6 Washer 1
7 Bearing 1
8 Ball 1
9Push rod 2
1
4
1
12
3

4 - 50
ENG

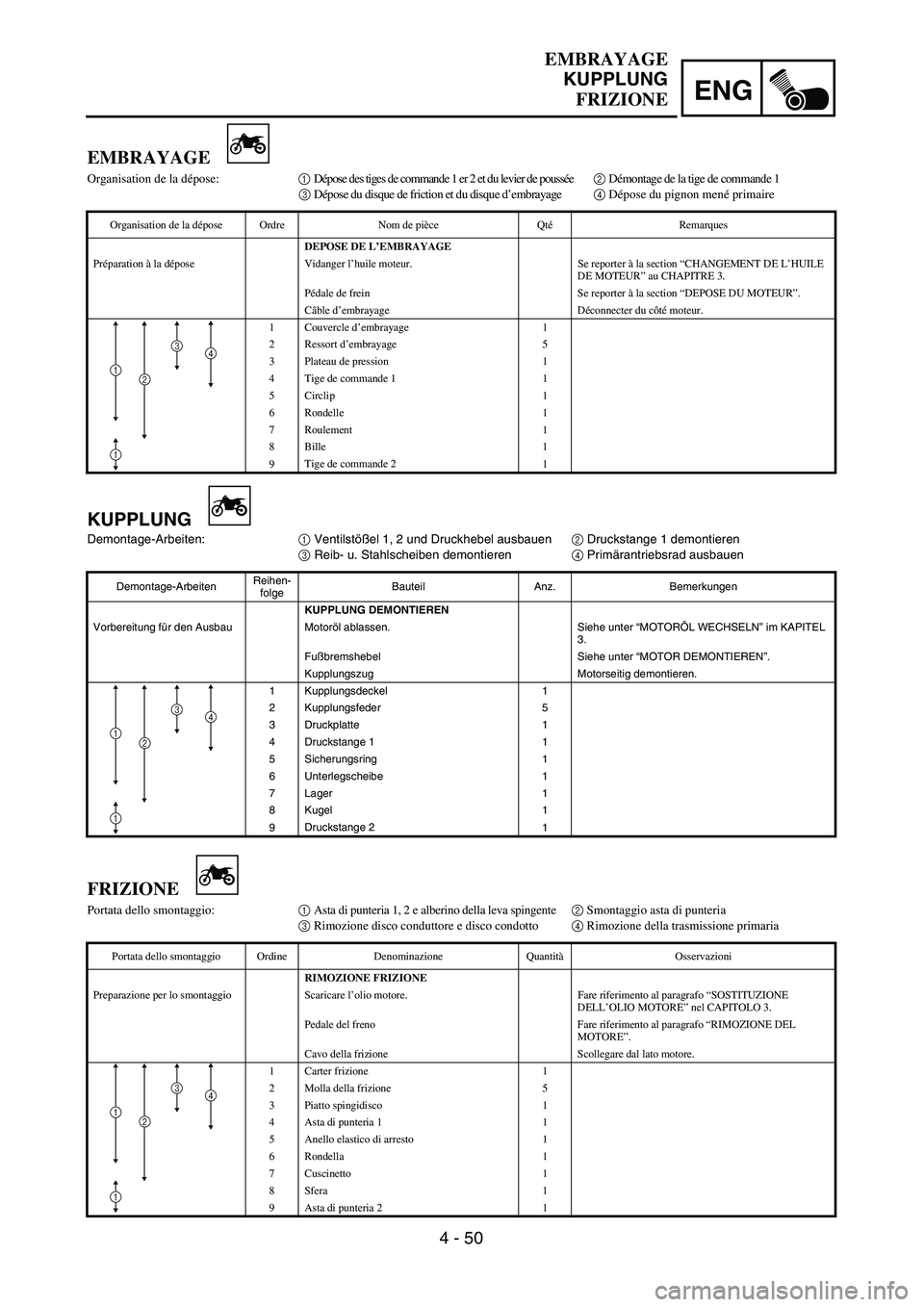

EMBRAYAGE
Organisation de la dépose:1 Dépose des tiges de commande 1 er 2 et du levier de poussée2 Démontage de la tige de commande 1
3 Dépose du disque de friction et du disque d’embrayage4 Dépose du pignon mené primaire
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE L’EMBRAYAGE
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
DE MOTEUR” au CHAPITRE 3.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Câble d’embrayage Déconnecter du côté moteur.
1 Couvercle d’embrayage 1
2 Ressort d’embrayage 5
3 Plateau de pression 1
4 Tige de commande 1 1
5 Circlip 1
6 Rondelle 1
7 Roulement 1
8 Bille 1
9Tige de commande 2
1
1
1
2
34
EMBRAYAGE
KUPPLUNG
FRIZIONE
KUPPLUNG
Demontage-Arbeiten:1 Ventilstößel 1, 2 und Druckhebel ausbauen2 Druckstange 1 demontieren
3 Reib- u. Stahlscheiben demontieren4 Primärantriebsrad ausbauen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KUPPLUNG DEMONTIEREN
Vorbereitung für den Ausbau Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” im KAPITEL
3.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Kupplungszug Motorseitig demontieren.
1 Kupplungsdeckel 1
2 Kupplungsfeder 5
3 Druckplatte 1
4 Druckstange 1 1
5 Sicherungsring 1
6 Unterlegscheibe 1
7 Lager 1
8 Kugel 1
9Druckstange 2
1
1
1
2
34
FRIZIONE
Portata dello smontaggio:1 Asta di punteria 1, 2 e alberino della leva spingente2 Smontaggio asta di punteria
3 Rimozione disco conduttore e disco condotto4 Rimozione della trasmissione primaria
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE FRIZIONE
Preparazione per lo smontaggio Scaricare l’olio motore. Fare riferimento al paragrafo “SOSTITUZIONE
DELL’OLIO MOTORE” nel CAPITOLO 3.
Pedale del freno Fare riferimento al paragrafo “RIMOZIONE DEL
MOTORE”.
Cavo della frizione Scollegare dal lato motore.
1 Carter frizione 1
2 Molla della frizione 5
3 Piatto spingidisco 1
4 Asta di punteria 1 1
5 Anello elastico di arresto 1
6 Rondella 1
7 Cuscinetto 1
8 Sfera 1
9 Asta di punteria 2 1
1
1
2
34

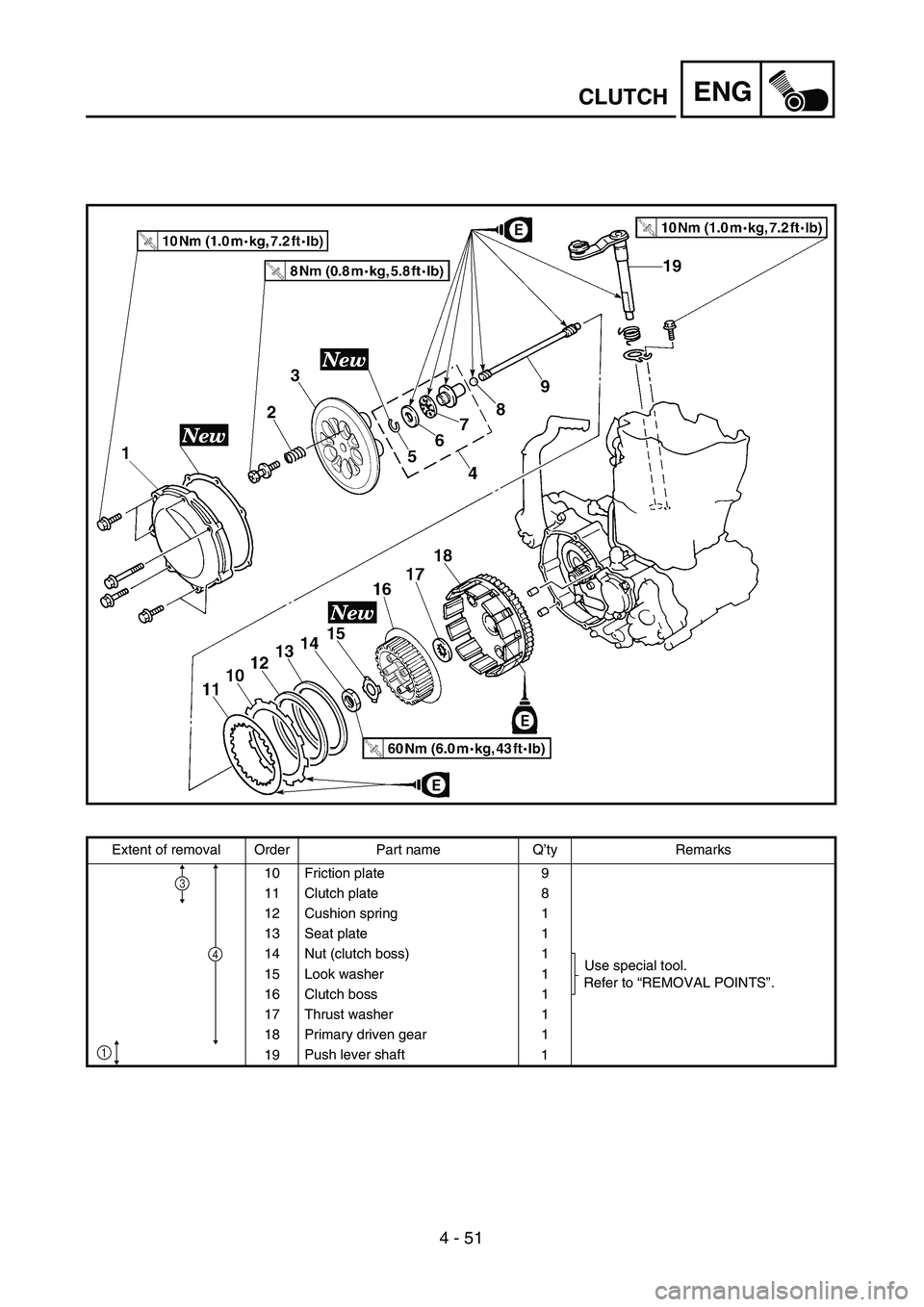

4 - 51
ENG

CLUTCH
Extent of removal Order Part name Q’ty Remarks
10 Friction plate 9
11 Clutch plate 8
12 Cushion spring 1
13 Seat plate 1
14 Nut (clutch boss) 1
Use special tool.
Refer to “REMOVAL POINTS”. 15 Look washer 1
16 Clutch boss 1
17 Thrust washer 1
18 Primary driven gear 1
19Push lever shaft
1
4
1
3
