YAMAHA WR 250F 2003 Manuale duso (in Italian)

7 - 34
TUN

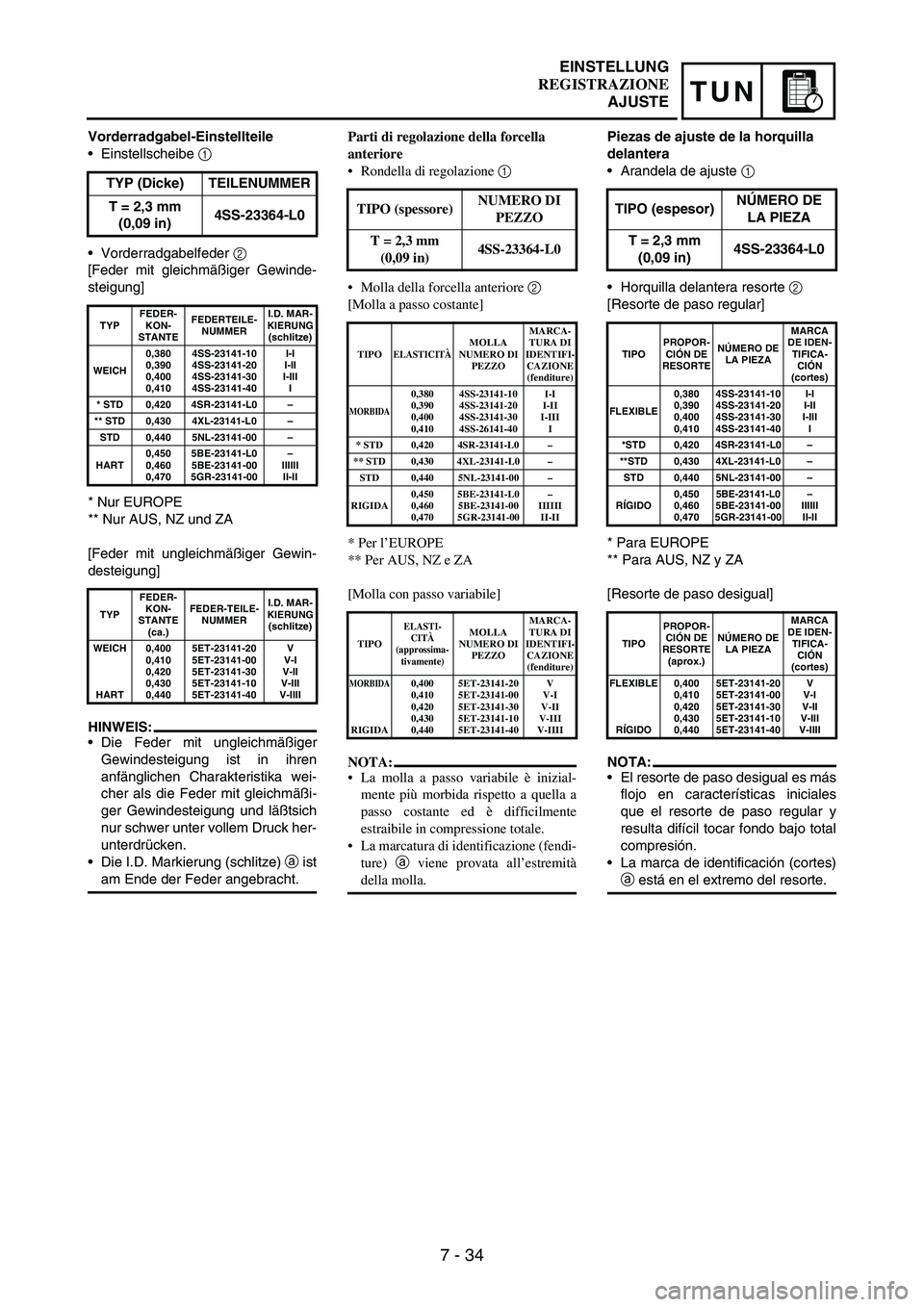

Vorderradgabel-Einstellteile
Einstellscheibe
1
Vorderradgabelfeder
2
[Feder mit gleichmäßiger Gewinde-
steigung]
* Nur EUROPE
** Nur AUS, NZ und ZA
[Feder mit ungleichmäßiger Gewin-
desteigung]
HINWEIS:
Die Feder mit ungleichmäßiger
Gewindesteigung ist in ihren
anfänglichen Charakteristika wei-
cher als die Feder mit gleichmäßi-
ger Gewindesteigung und läßtsich
nur schwer unter vollem Druck her-
unterdrücken.
Die I.D. Markierung (schlitze)
a ist
am Ende der Feder angebracht.TYP (Dicke) TEILENUMMER
T = 2,3 mm
(0,09 in)4SS-23364-L0
TYPFEDER-
KON-
STANTEFEDERTEILE-
NUMMERI.D. MAR-
KIERUNG
(schlitze)
WEICH0,380
0,390
0,400
0,4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
* STD 0,420 4SR-23141-L0–
** STD 0,430 4XL-23141-L0–
STD 0,440 5NL-23141-00–
HART0,450
0,460
0,4705BE-23141-L0
5BE-23141-00
5GR-23141-00–
llllll
II-II
TYPFEDER-
KON-
STANTE
(ca.)FEDER-TEILE-
NUMMERI.D. MAR-
KIERUNG
(schlitze)
WEICH
HART0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
Parti di regolazione della forcella
anteriore
Rondella di regolazione 1
Molla della forcella anteriore 2
[Molla a passo costante]
* Per l’EUROPE
** Per AUS, NZ e ZA
[Molla con passo variabile]
NOTA:
La molla a passo variabile è inizial-
mente più morbida rispetto a quella a
passo costante ed è difficilmente
estraibile in compressione totale.
La marcatura di identificazione (fendi-
ture) a viene provata all’estremità
della molla. TIPO (spessore) NUMERO DI
PEZZO
T = 2,3 mm
(0,09 in) 4SS-23364-L0
TIPO ELASTICITÀMOLLA
NUMERO DI
PEZZO MARCA-
TURA DI
IDENTIFI-
CAZIONE
(fenditure)
MORBIDA
0,380
0,390
0,400
0,4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-26141-40I-I
I-II
I-III
I
* STD 0,420 4SR-23141-L0–
** STD 0,430 4XL-23141-L0 –
STD 0,440 5NL-23141-00 –
RIGIDA0,450
0,460
0,4705BE-23141-L0
5BE-23141-00
5GR-23141-00 –
IIIIII
II-II
TIPO
ELASTI-
CITÀ
(approssima-
tivamente) MOLLA
NUMERO DI
PEZZO MARCA-
TURA DI
IDENTIFI-
CAZIONE
(fenditure)
MORBIDA
RIGIDA0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40 V
V-I
V-II
V-III
V-IIII
Piezas de ajuste de la horquilla
delantera
Arandela de ajuste
1
Horquilla delantera resorte
2
[Resorte de paso regular]
* Para EUROPE
** Para AUS, NZ y ZA
[Resorte de paso desigual]
NOTA:
El resorte de paso desigual es más
flojo en características iniciales
que el resorte de paso regular y
resulta difícil tocar fondo bajo total
compresión.
La marca de identificación (cortes)
a está en el extremo del resorte. TIPO (espesor)NÚMERO DE
LA PIEZA
T = 2,3 mm
(0,09 in)4SS-23364-L0
TIPOPROPOR-
CIÓN DE
RESORTENÚMERO DE
LA PIEZAMARCA
DE IDEN-
TIFICA-
CIÓN
(cortes)
FLEXIBLE0,380
0,390
0,400
0,4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
*STD 0,420 4SR-23141-L0–
**STD 0,430 4XL-23141-L0–
STD 0,440 5NL-23141-00–
RÍGIDO0,450
0,460
0,470
5BE-23141-L05BE-23141-00
5GR-23141-00–
IIIIII
II-II
TIPOPROPOR-
CIÓN DE
RESORTE
(aprox.)NÚMERO DE
LA PIEZAMARCA
DE IDEN-
TIFICA-
CIÓN
(cortes)
FLEXIBLE
RÍGIDO0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
EINSTELLUNG
REGISTRAZIONE
AJUSTE

7 - 35
TUNSETTING
EC72B000Rear suspension setting
The rear suspension setting should
be made depending on the rider’s
feeling of an actual run and the cir-
cuit conditions.
The rear suspension setting includes
the following two factors:
1. Setting of spring preload
Change the set length of the
spring.
Change the spring.
2. Setting of damping force
Change the rebound damping.
Change the compression
damping.
EC72C001Choosing set length
1. Place a stand or block under the
engine to put the rear wheel
above the floor, and measure
the length
a between the rear
wheel axle center and the rear
fender holding bolt.
2. Remove the stand or block from
the engine and with a rider
astride the seat, measure the
sunken length
b between the
rear wheel axle center and the
rear fender holding bolt.
3. Loosen the locknut
1 and make
adjustment by turning the spring
adjuster
2 to achieve the stan-
dard figure from the subtraction
of the length
b from the length
a.
NOTE:If the machine is new and after it is
broken in, the same set length of
the spring may change because of
the initial fatigue, etc. of the spring.
Therefore, be sure to make re-
evaluation.
If the standard figure cannot be
achieved by adjusting the spring
adjuster and changing the spring
set length, replace the spring with
an optional one and make re-
adjustment.
Standard figure:
90 ~ 100 mm
(3.5 ~ 3.9 in)
Réglage de la suspension arrière
Effectuer le réglage de la suspension
arrière en fonction de la sensation lors de
la conduite ainsi que des conditions de
route.
Les deux réglages de la suspension
arrière sont les suivants:
1. Réglage de la précharge du ressort
Régler la longueur du ressort.
Changer de type de ressort.
2. Réglage de la force d’amortisse-
ment
Régler la force de rebond.
Régler la force de compression.
Choix de la longueur de ressort
1. Placer un support ou un bloc sous le
moteur pour surélever la roue
arrière et mesurer la longueur a
entre le centre de l’axe de roue
arrière et le boulon de fixation du
garde-boue arrière.
2. Retirer le support ou le bloc et
mesurer, avec une personne assise
correctement sur la selle, la lon-
gueur b entre le centre de l’axe de
roue arrière et le boulon de fixation
du garde-boue arrière.
3. Desserrer le contre-écrou 1 et
effectuer le réglage en tournant le
dispositif de réglage 2 de sorte à
régler à la valeur standard, obtenue
en soustrayant la longueur b de la
longueur a.
N.B.:
Le ressort peut s’allonger au fur et à
mesure de la période de rodage. Il est
donc important de corriger les régla-
ges régulièrement.
Si la valeur standard ne peut être obte-
nue à l’aide du dispositif de réglage et
en ajustant la longueur du ressort,
remplacer le ressort avec un ressort en
option et effectuer un nouveau
réglage.
Valeur standard:
90 à 100 mm (3,5 à 3,9 in)
REGLAG

7 - 36
TUN

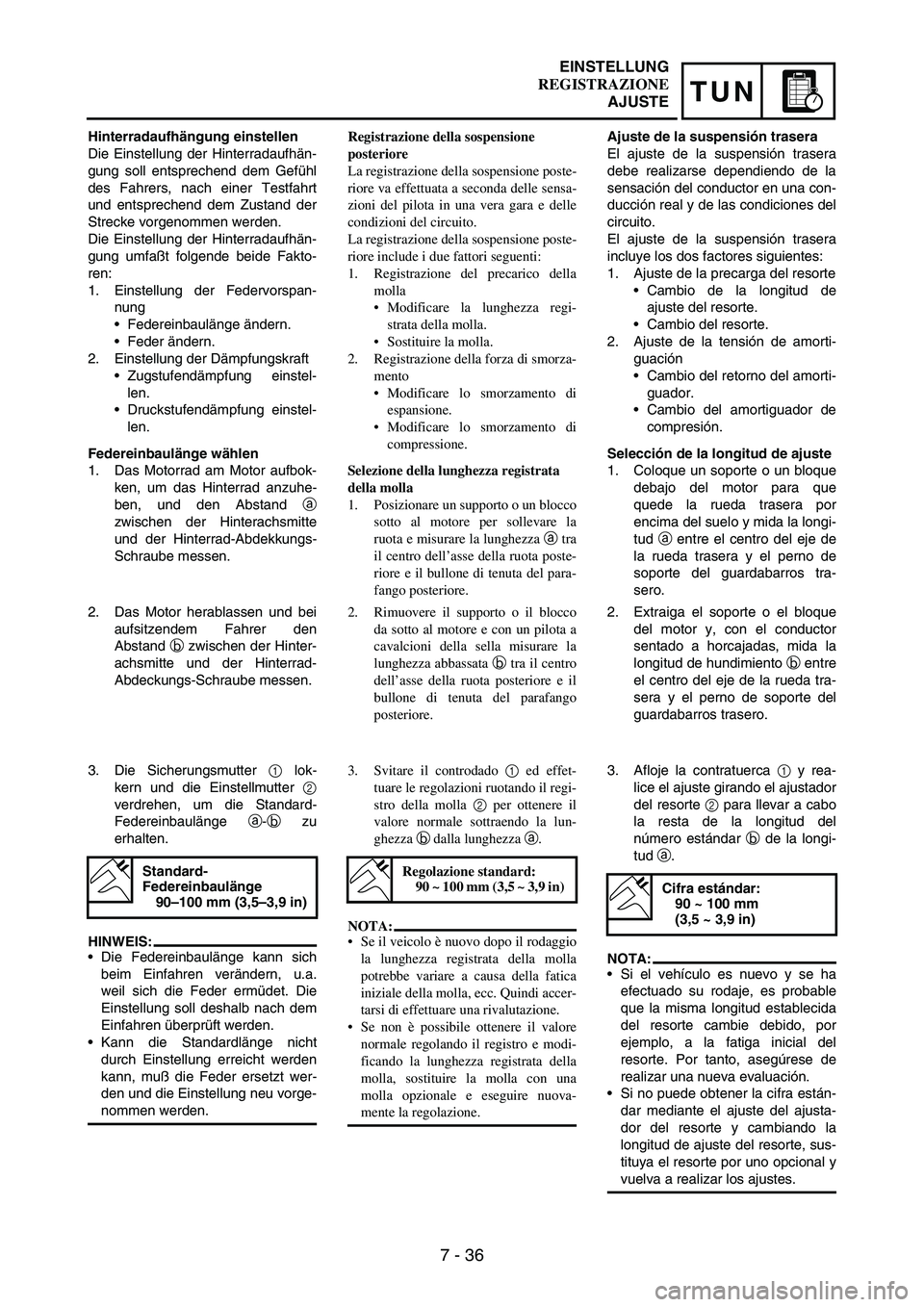

Hinterradaufhängung einstellen
Die Einstellung der Hinterradaufhän-
gung soll entsprechend dem Gefühl
des Fahrers, nach einer Testfahrt
und entsprechend dem Zustand der
Strecke vorgenommen werden.
Die Einstellung der Hinterradaufhän-
gung umfaßt folgende beide Fakto-
ren:
1. Einstellung der Federvorspan-
nung
Federeinbaulänge ändern.
Feder ändern.
2. Einstellung der Dämpfungskraft
Zugstufendämpfung einstel-
len.
Druckstufendämpfung einstel-
len.
Federeinbaulänge wählen
1. Das Motorrad am Motor aufbok-
ken, um das Hinterrad anzuhe-
ben, und den Abstand
a
zwischen der Hinterachsmitte
und der Hinterrad-Abdekkungs-
Schraube messen.
2. Das Motor herablassen und bei
aufsitzendem Fahrer den
Abstand
b zwischen der Hinter-
achsmitte und der Hinterrad-
Abdeckungs-Schraube messen.
3. Die Sicherungsmutter
1 lok-
kern und die Einstellmutter
2
verdrehen, um die Standard-
Federeinbaulänge
a-
b zu
erhalten.
HINWEIS:
Die Federeinbaulänge kann sich
beim Einfahren verändern, u.a.
weil sich die Feder ermüdet. Die
Einstellung soll deshalb nach dem
Einfahren überprüft werden.
Kann die Standardlänge nicht
durch Einstellung erreicht werden
kann, muß die Feder ersetzt wer-
den und die Einstellung neu vorge-
nommen werden.
Standard-
Federeinbaulänge
90–100 mm (3,5–3,9 in)
Registrazione della sospensione
posteriore
La registrazione della sospensione poste-
riore va effettuata a seconda delle sensa-
zioni del pilota in una vera gara e delle
condizioni del circuito.
La registrazione della sospensione poste-
riore include i due fattori seguenti:
1. Registrazione del precarico della
molla
Modificare la lunghezza regi-
strata della molla.
Sostituire la molla.
2. Registrazione della forza di smorza-
mento
Modificare lo smorzamento di
espansione.
Modificare lo smorzamento di
compressione.
Selezione della lunghezza registrata
della molla
1. Posizionare un supporto o un blocco
sotto al motore per sollevare la
ruota e misurare la lunghezza a tra
il centro dell’asse della ruota poste-
riore e il bullone di tenuta del para-
fango posteriore.
2. Rimuovere il supporto o il blocco
da sotto al motore e con un pilota a
cavalcioni della sella misurare la
lunghezza abbassata b tra il centro
dell’asse della ruota posteriore e il
bullone di tenuta del parafango
posteriore.
3. Svitare il controdado 1 ed effet-
tuare le regolazioni ruotando il regi-
stro della molla 2 per ottenere il
valore normale sottraendo la lun-
ghezza b dalla lunghezza a.
NOTA:
Se il veicolo è nuovo dopo il rodaggio
la lunghezza registrata della molla
potrebbe variare a causa della fatica
iniziale della molla, ecc. Quindi accer-
tarsi di effettuare una rivalutazione.
Se non è possibile ottenere il valore
normale regolando il registro e modi-
ficando la lunghezza registrata della
molla, sostituire la molla con una
molla opzionale e eseguire nuova-
mente la regolazione.
Regolazione standard:
90 ~ 100 mm (3,5 ~ 3,9 in)
Ajuste de la suspensión trasera
El ajuste de la suspensión trasera
debe realizarse dependiendo de la
sensación del conductor en una con-
ducción real y de las condiciones del
circuito.
El ajuste de la suspensión trasera
incluye los dos factores siguientes:
1. Ajuste de la precarga del resorte
Cambio de la longitud de
ajuste del resorte.
Cambio del resorte.
2. Ajuste de la tensión de amorti-
guación
Cambio del retorno del amorti-
guador.
Cambio del amortiguador de
compresión.
Selección de la longitud de ajuste
1. Coloque un soporte o un bloque
debajo del motor para que
quede la rueda trasera por
encima del suelo y mida la longi-
tud
a entre el centro del eje de
la rueda trasera y el perno de
soporte del guardabarros tra-
sero.
2. Extraiga el soporte o el bloque
del motor y, con el conductor
sentado a horcajadas, mida la
longitud de hundimiento
b entre
el centro del eje de la rueda tra-
sera y el perno de soporte del
guardabarros trasero.
3. Afloje la contratuerca
1 y rea-
lice el ajuste girando el ajustador
del resorte
2 para llevar a cabo
la resta de la longitud del
número estándar
b de la longi-
tud
a.
NOTA:
Si el vehículo es nuevo y se ha
efectuado su rodaje, es probable
que la misma longitud establecida
del resorte cambie debido, por
ejemplo, a la fatiga inicial del
resorte. Por tanto, asegúrese de
realizar una nueva evaluación.
Si no puede obtener la cifra están-
dar mediante el ajuste del ajusta-
dor del resorte y cambiando la
longitud de ajuste del resorte, sus-
tituya el resorte por uno opcional y
vuelva a realizar los ajustes.
Cifra estándar:
90 ~ 100 mm
(3,5 ~ 3,9 in)
EINSTELLUNG
REGISTRAZIONE
AJUSTE

7 - 37
TUNSETTING

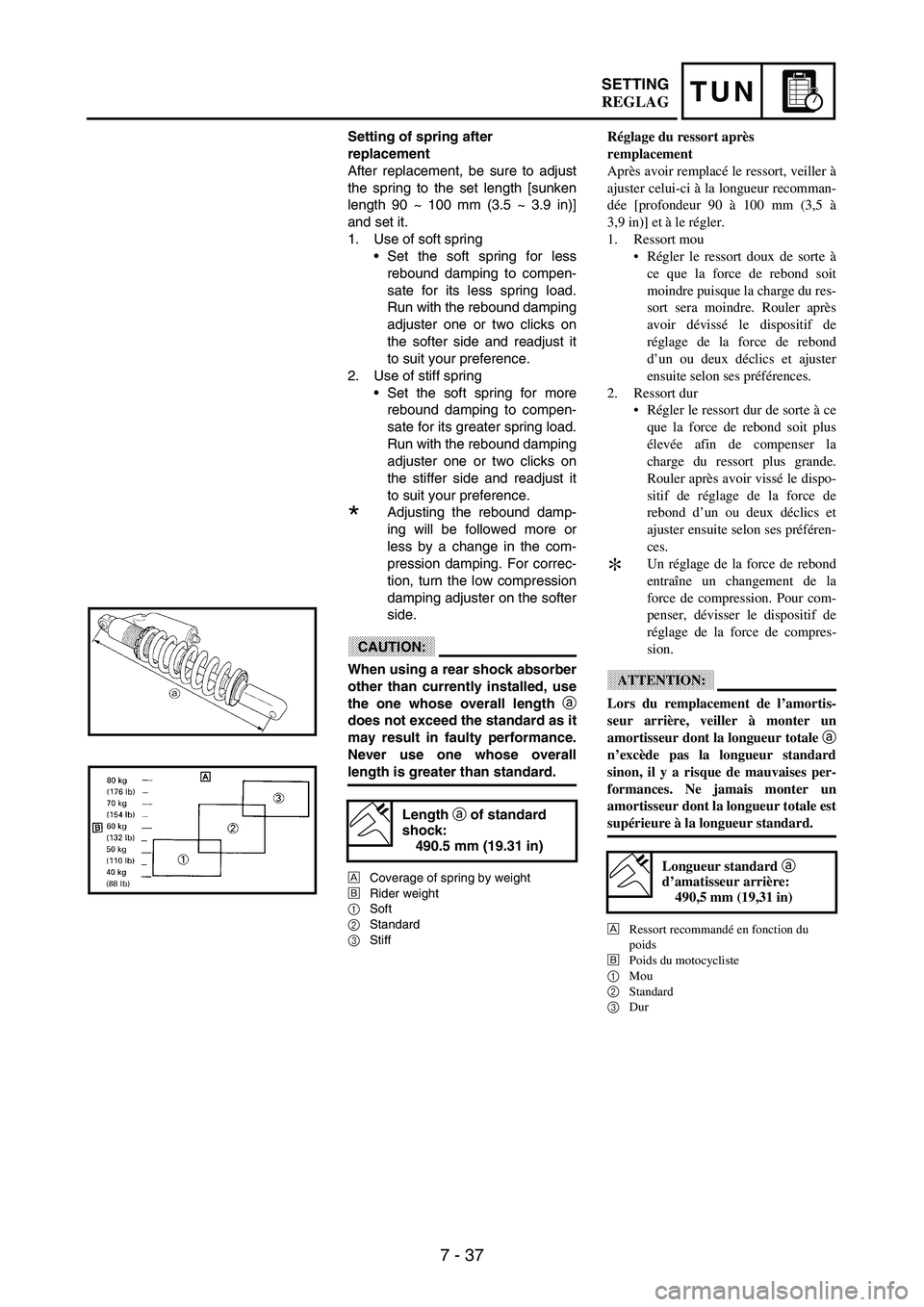

Setting of spring after
replacement
After replacement, be sure to adjust
the spring to the set length [sunken
length 90 ~ 100 mm (3.5 ~ 3.9 in)]
and set it.
1. Use of soft spring
Set the soft spring for less
rebound damping to compen-
sate for its less spring load.
Run with the rebound damping
adjuster one or two clicks on
the softer side and readjust it
to suit your preference.
2. Use of stiff spring
Set the soft spring for more
rebound damping to compen-
sate for its greater spring load.
Run with the rebound damping
adjuster one or two clicks on
the stiffer side and readjust it
to suit your preference.
*Adjusting the rebound damp-
ing will be followed more or
less by a change in the com-
pression damping. For correc-
tion, turn the low compression
damping adjuster on the softer
side.
CAUTION:
When using a rear shock absorber
other than currently installed, use
the one whose overall length a
does not exceed the standard as it
may result in faulty performance.
Never use one whose overall
length is greater than standard.
È
Coverage of spring by weight
É
Rider weight
1Soft
2Standard
3Stiff
Length a
of standard
shock:
490.5 mm (19.31 in)
Réglage du ressort après
remplacement
Après avoir remplacé le ressort, veiller à
ajuster celui-ci à la longueur recomman-
dée [profondeur 90 à 100 mm (3,5 à
3,9 in)] et à le régler.
1. Ressort mou
Régler le ressort doux de sorte à
ce que la force de rebond soit
moindre puisque la charge du res-
sort sera moindre. Rouler après
avoir dévissé le dispositif de
réglage de la force de rebond
d’un ou deux déclics et ajuster
ensuite selon ses préférences.
2. Ressort dur
Régler le ressort dur de sorte à ce
que la force de rebond soit plus
élevée afin de compenser la
charge du ressort plus grande.
Rouler après avoir vissé le dispo-
sitif de réglage de la force de
rebond d’un ou deux déclics et
ajuster ensuite selon ses préféren-
ces.
*Un réglage de la force de rebond
entraîne un changement de la
force de compression. Pour com-
penser, dévisser le dispositif de
réglage de la force de compres-
sion.
ATTENTION:
Lors du remplacement de l’amortis-
seur arrière, veiller à monter un
amortisseur dont la longueur totale a
n’excède pas la longueur standard
sinon, il y a risque de mauvaises per-
formances. Ne jamais monter un
amortisseur dont la longueur totale est
supérieure à la longueur standard.
È
Ressort recommandé en fonction du
poids
É
Poids du motocycliste
1
Mou
2
Standard
3
Dur
Longueur standard a
d’amatisseur arrière:
490,5 mm (19,31 in)
REGLAG

7 - 38
TUN

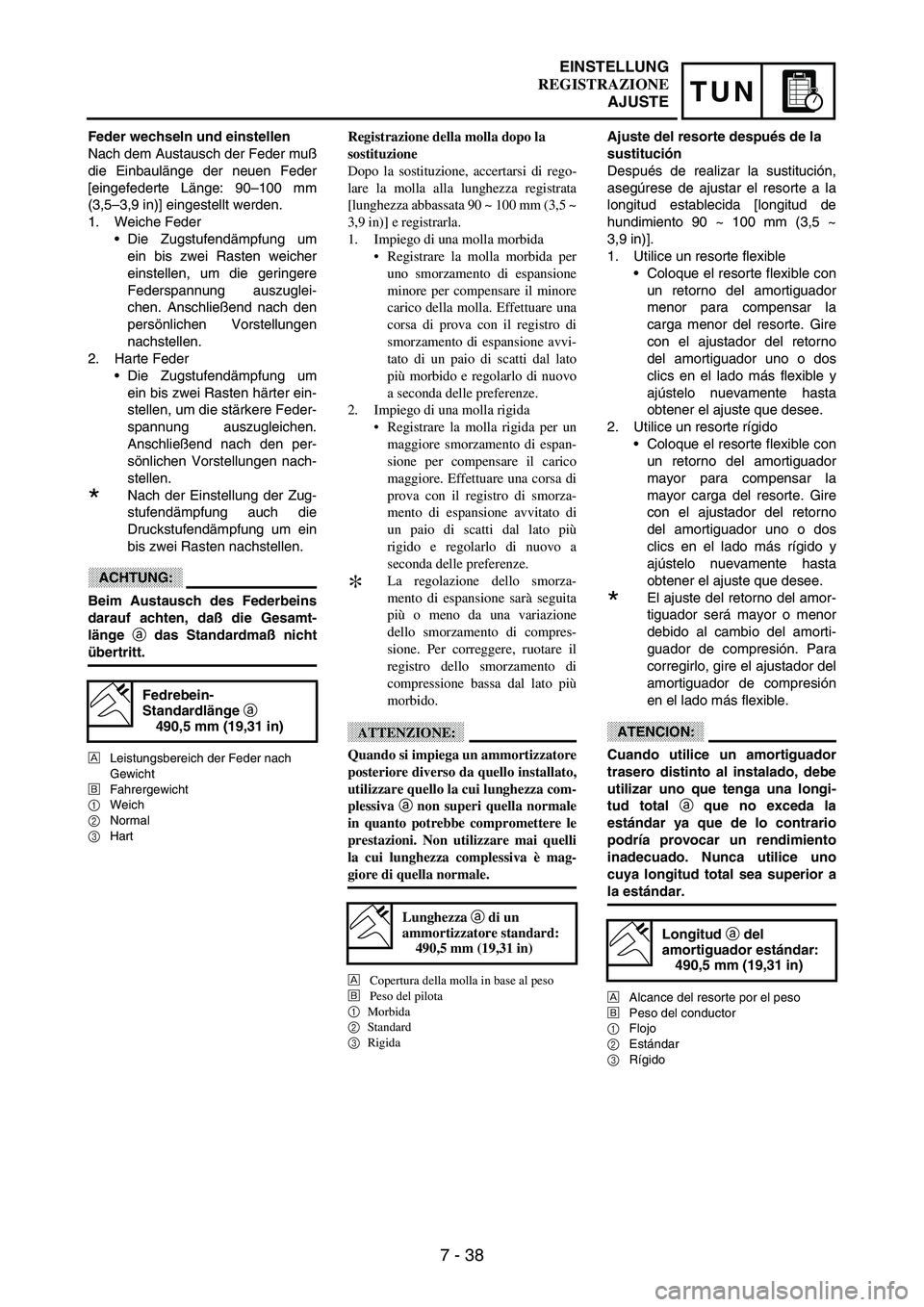

Feder wechseln und einstellen
Nach dem Austausch der Feder muß
die Einbaulänge der neuen Feder
[eingefederte Länge: 90–100 mm
(3,5–3,9 in)] eingestellt werden.
1. Weiche Feder
Die Zugstufendämpfung um
ein bis zwei Rasten weicher
einstellen, um die geringere
Federspannung auszuglei-
chen. Anschließend nach den
persönlichen Vorstellungen
nachstellen.
2. Harte Feder
Die Zugstufendämpfung um
ein bis zwei Rasten härter ein-
stellen, um die stärkere Feder-
spannung auszugleichen.
Anschließend nach den per-
sönlichen Vorstellungen nach-
stellen.
*Nach der Einstellung der Zug-
stufendämpfung auch die
Druckstufendämpfung um ein
bis zwei Rasten nachstellen.
ACHTUNG:
Beim Austausch des Federbeins
darauf achten, daß die Gesamt-
länge a das Standardmaß nicht
übertritt.
È
Leistungsbereich der Feder nach
Gewicht
É
Fahrergewicht
1Weich
2Normal
3Hart
Fedrebein-
Standardlänge a
490,5 mm (19,31 in)
Registrazione della molla dopo la
sostituzione
Dopo la sostituzione, accertarsi di rego-
lare la molla alla lunghezza registrata
[lunghezza abbassata 90 ~ 100 mm (3,5 ~
3,9 in)] e registrarla.
1. Impiego di una molla morbida
Registrare la molla morbida per
uno smorzamento di espansione
minore per compensare il minore
carico della molla. Effettuare una
corsa di prova con il registro di
smorzamento di espansione avvi-
tato di un paio di scatti dal lato
più morbido e regolarlo di nuovo
a seconda delle preferenze.
2. Impiego di una molla rigida
Registrare la molla rigida per un
maggiore smorzamento di espan-
sione per compensare il carico
maggiore. Effettuare una corsa di
prova con il registro di smorza-
mento di espansione avvitato di
un paio di scatti dal lato più
rigido e regolarlo di nuovo a
seconda delle preferenze.
*La regolazione dello smorza-
mento di espansione sarà seguita
più o meno da una variazione
dello smorzamento di compres-
sione. Per correggere, ruotare il
registro dello smorzamento di
compressione bassa dal lato più
morbido.
ATTENZIONE:
Quando si impiega un ammortizzatore
posteriore diverso da quello installato,
utilizzare quello la cui lunghezza com-
plessiva a non superi quella normale
in quanto potrebbe compromettere le
prestazioni. Non utilizzare mai quelli
la cui lunghezza complessiva è mag-
giore di quella normale.
È
Copertura della molla in base al peso
É
Peso del pilota
1
Morbida
2
Standard
3
Rigida
Lunghezza a di un
ammortizzatore standard:
490,5 mm (19,31 in)
Ajuste del resorte después de la
sustitución
Después de realizar la sustitución,
asegúrese de ajustar el resorte a la
longitud establecida [longitud de
hundimiento 90 ~ 100 mm (3,5 ~
3,9 in)].
1. Utilice un resorte flexible
Coloque el resorte flexible con
un retorno del amortiguador
menor para compensar la
carga menor del resorte. Gire
con el ajustador del retorno
del amortiguador uno o dos
clics en el lado más flexible y
ajústelo nuevamente hasta
obtener el ajuste que desee.
2. Utilice un resorte rígido
Coloque el resorte flexible con
un retorno del amortiguador
mayor para compensar la
mayor carga del resorte. Gire
con el ajustador del retorno
del amortiguador uno o dos
clics en el lado más rígido y
ajústelo nuevamente hasta
obtener el ajuste que desee.
*El ajuste del retorno del amor-
tiguador será mayor o menor
debido al cambio del amorti-
guador de compresión. Para
corregirlo, gire el ajustador del
amortiguador de compresión
en el lado más flexible.
ATENCION:
Cuando utilice un amortiguador
trasero distinto al instalado, debe
utilizar uno que tenga una longi-
tud total a que no exceda la
estándar ya que de lo contrario
podría provocar un rendimiento
inadecuado. Nunca utilice uno
cuya longitud total sea superior a
la estándar.
È
Alcance del resorte por el peso
É
Peso del conductor
1Flojo
2Estándar
3Rígido
Longitud a del
amortiguador estándar:
490,5 mm (19,31 in)
EINSTELLUNG
REGISTRAZIONE
AJUSTE

7 - 39
TUNSETTING

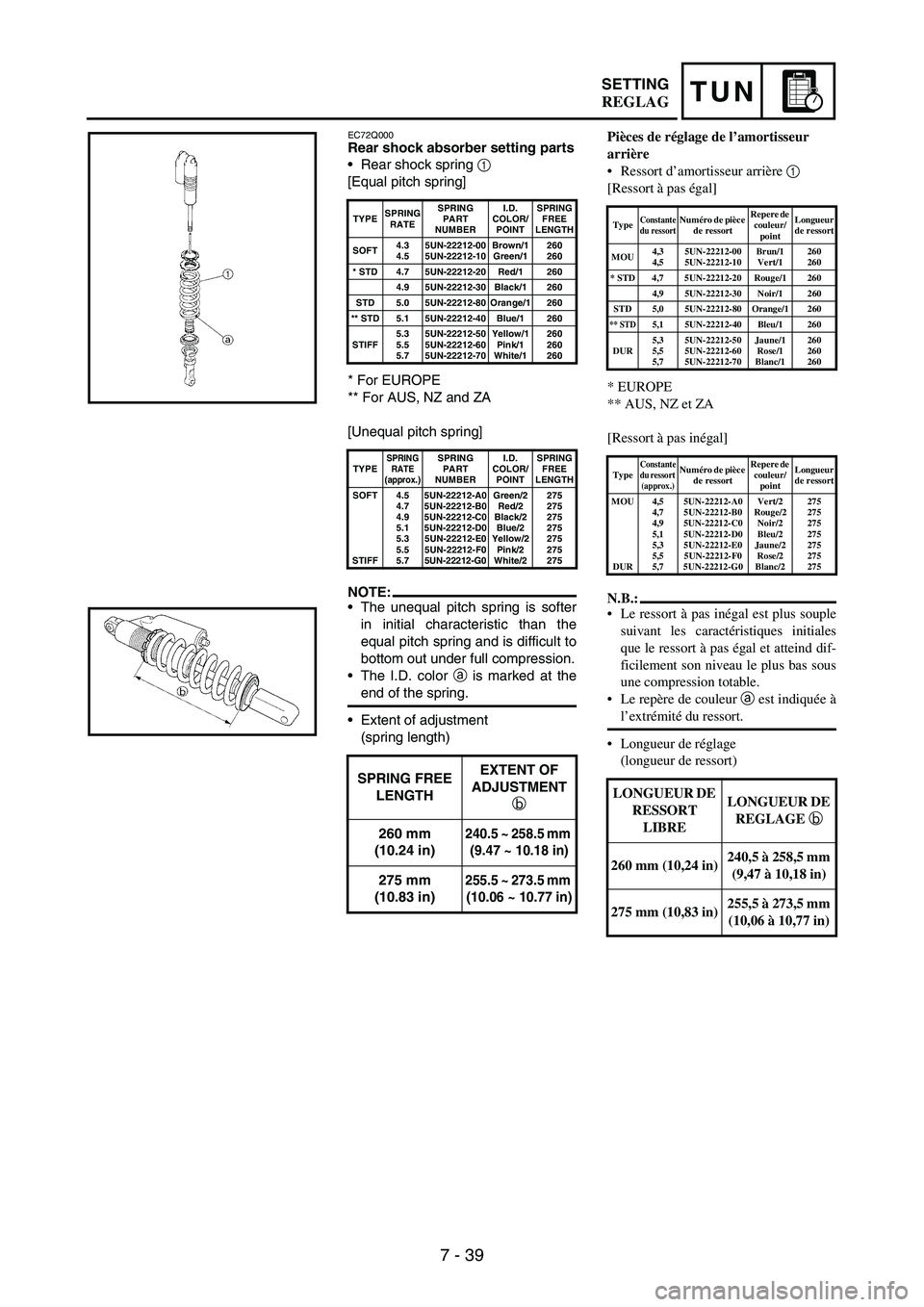

EC72Q000Rear shock absorber setting parts
Rear shock spring
1
[Equal pitch spring]
* For EUROPE
** For AUS, NZ and ZA
[Unequal pitch spring]
NOTE:The unequal pitch spring is softer
in initial characteristic than the
equal pitch spring and is difficult to
bottom out under full compression.
The I.D. color
a is marked at the
end of the spring.
Extent of adjustment
(spring length)
TYPESPRING
RATESPRING
PART
NUMBERI.D.
COLOR/
POINTSPRING
FREE
LENGTH
SOFT4.3
4.55UN-22212-00
5UN-22212-10Brown/1
Green/1260
260
* STD 4.7 5UN-22212-20 Red/1 260
4.9 5UN-22212-30 Black/1 260
STD 5.0 5UN-22212-80 Orange/1 260
** STD 5.1 5UN-22212-40 Blue/1 260
STIFF5.3
5.5
5.75UN-22212-50
5UN-22212-60
5UN-22212-70Yellow/1
Pink/1
White/1260
260
260
TYPE
SPRING
RATE
(approx.)SPRING
PART
NUMBERI.D.
COLOR/
POINTSPRING
FREE
LENGTH
SOFT
STIFF4.5
4.7
4.9
5.1
5.3
5.5
5.75UN-22212-A0
5UN-22212-B0
5UN-22212-C0
5UN-22212-D0
5UN-22212-E0
5UN-22212-F0
5UN-22212-G0
Green/2
Red/2
Black/2
Blue/2
Yellow/2
Pink/2
White/2275
275
275
275
275
275
275
SPRING FREE
LENGTHEXTENT OF
ADJUSTMENT
b

260 mm
(10.24 in)
240.5 ~ 258.5 mm
(9.47 ~ 10.18 in)
275 mm
(10.83 in)255.5 ~ 273.5 mm
(10.06 ~ 10.77 in)
Pièces de réglage de l’amortisseur
arrière
Ressort d’amortisseur arrière 1
[Ressort à pas égal]
* EUROPE
** AUS, NZ et ZA
[Ressort à pas inégal]
N.B.:
Le ressort à pas inégal est plus souple
suivant les caractéristiques initiales
que le ressort à pas égal et atteind dif-
ficilement son niveau le plus bas sous
une compression totable.
Le repère de couleur a est indiquée à
l’extrémité du ressort.
Longueur de réglage
(longueur de ressort)
TypeConstante
du ressortNuméro de pièce
de ressortRepere de
couleur/
pointLongueur
de ressort
MOU4,3
4,55UN-22212-00
5UN-22212-10Brun/1
Vert/1260
260
* STD 4,7 5UN-22212-20 Rouge/1 260
4,9 5UN-22212-30 Noir/1 260
STD 5,0 5UN-22212-80 Orange/1 260
** STD5,1 5UN-22212-40 Bleu/1 260
DUR5,3
5,5
5,75UN-22212-50
5UN-22212-60
5UN-22212-70Jaune/1
Rose/1
Blanc/1260
260
260
Type
Constante
du ressort
(approx.)Numéro de pièce
de ressortRepere de
couleur/
pointLongueur
de ressort
MOU
DUR4,5
4,7
4,9
5,1
5,3
5,5
5,75UN-22212-A0
5UN-22212-B0
5UN-22212-C0
5UN-22212-D0
5UN-22212-E0
5UN-22212-F0
5UN-22212-G0Vert/2
Rouge/2
Noir/2
Bleu/2
Jaune/2
Rose/2
Blanc/2275
275
275
275
275
275
275
LONGUEUR DE
RESSORT
LIBRELONGUEUR DE
REGLAGE b
260 mm (10,24 in)240,5 à 258,5 mm
(9,47 à 10,18 in)
275 mm (10,83 in)255,5 à 273,5 mm
(10,06 à 10,77 in)
REGLAG

7 - 40
TUN

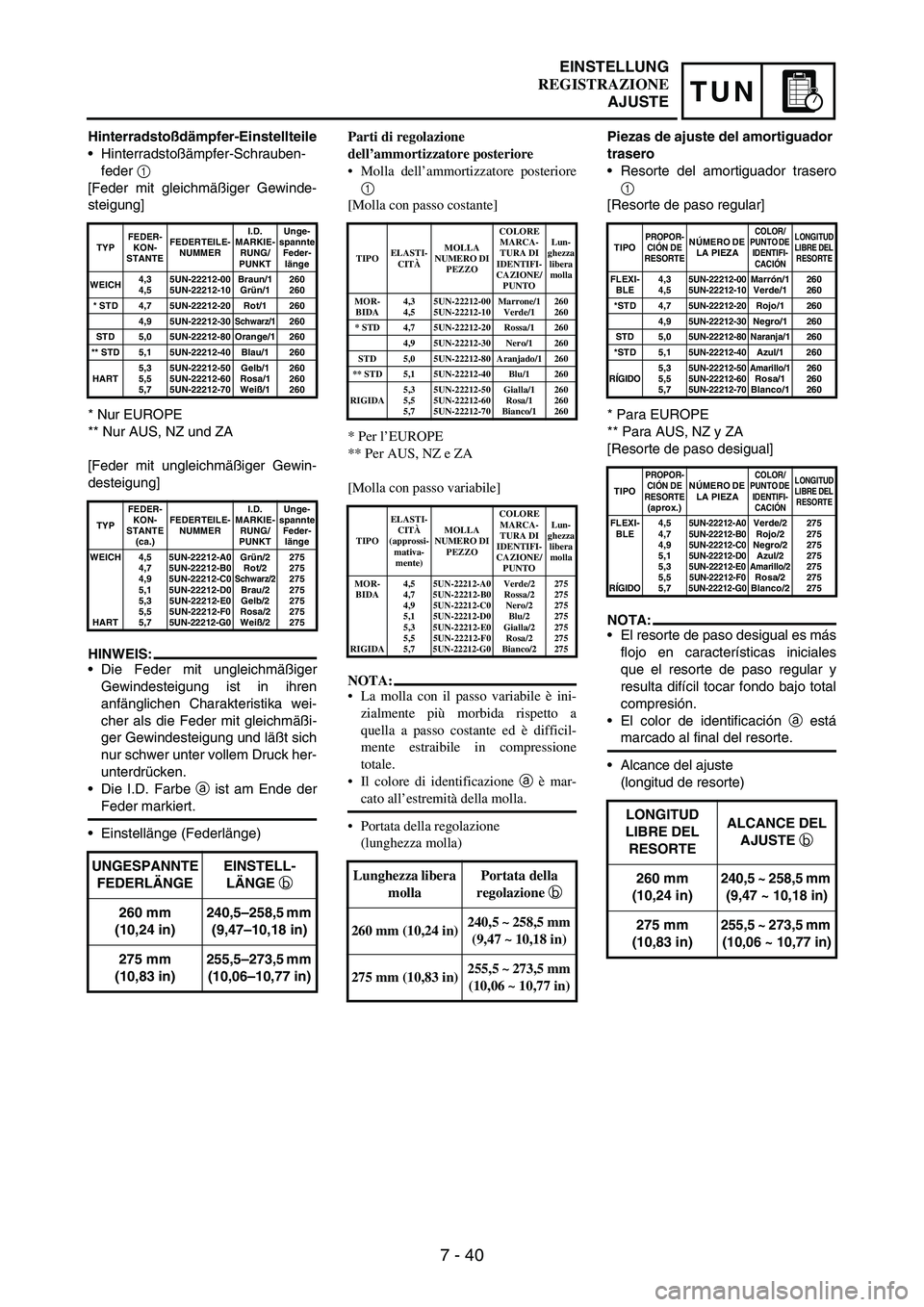

Hinterradstoßdämpfer-Einstellteile
Hinterradstoßämpfer-Schrauben-
feder
1
[Feder mit gleichmäßiger Gewinde-
steigung]
* Nur EUROPE
** Nur AUS, NZ und ZA
[Feder mit ungleichmäßiger Gewin-
desteigung]
HINWEIS:
Die Feder mit ungleichmäßiger
Gewindesteigung ist in ihren
anfänglichen Charakteristika wei-
cher als die Feder mit gleichmäßi-
ger Gewindesteigung und läßt sich
nur schwer unter vollem Druck her-
unterdrücken.
Die I.D. Farbe
a ist am Ende der
Feder markiert.
Einstellänge (Federlänge)
TYPFEDER-
KON-
STANTEFEDERTEILE-
NUMMERI.D.
MARKIE-
RUNG/
PUNKTUnge-
spannte
Feder-
länge
WEICH4,3
4,55UN-22212-00
5UN-22212-10Braun/1
Grün/1260
260
* STD 4,7 5UN-22212-20 Rot/1 260
4,9 5UN-22212-30
Schwarz/1260
STD 5,0 5UN-22212-80 Orange/1 260
** STD 5,1 5UN-22212-40 Blau/1 260
HART5,3
5,5
5,75UN-22212-50
5UN-22212-60
5UN-22212-70Gelb/1
Rosa/1
Weiß/1260
260
260
TYPFEDER-
KON-
STANTE
(ca.)FEDERTEILE-
NUMMERI.D.
MARKIE-
RUNG/
PUNKTUnge-
spannte
Feder-
länge
WEICH
HART4,5
4,7
4,9
5,1
5,3
5,5
5,75UN-22212-A0
5UN-22212-B0
5UN-22212-C0
5UN-22212-D0
5UN-22212-E0
5UN-22212-F0
5UN-22212-G0
Grün/2
Rot/2
Schwarz/2Brau/2
Gelb/2
Rosa/2
Weiß/2275
275
275
275
275
275
275
UNGESPANNTE
FEDERLÄNGEEINSTELL-
LÄNGE b
260 mm
(10,24 in)240,5–258,5 mm
(9,47–10,18 in)
275 mm
(10,83 in)255,5–273,5 mm
(10,06–10,77 in)
Parti di regolazione
dell’ammortizzatore posteriore
Molla dell’ammortizzatore posteriore
1
[Molla con passo costante]
* Per l’EUROPE
** Per AUS, NZ e ZA
[Molla con passo variabile]
NOTA:
La molla con il passo variabile è ini-
zialmente più morbida rispetto a
quella a passo costante ed è difficil-
mente estraibile in compressione
totale.
Il colore di identificazione a è mar-
cato all’estremità della molla.
Portata della regolazione
(lunghezza molla)
TIPO ELASTI-
CITÀ MOLLA
NUMERO DI
PEZZO COLORE
MARCA-
TURA DI
IDENTIFI-
CAZIONE/
PUNTO Lun-
ghezza
libera
molla
MOR-
BIDA 4,3
4,55UN-22212-00
5UN-22212-10 Marrone/1
Verde/1 260
260
* STD 4,7 5UN-22212-20 Rossa/1 260
4,9 5UN-22212-30 Nero/1 260
STD 5,0 5UN-22212-80 Aranjado/1 260
** STD 5,1 5UN-22212-40 Blu/1 260
RIGIDA 5,3
5,5
5,75UN-22212-50
5UN-22212-60
5UN-22212-70Gialla/1
Rosa/1
Bianco/1260
260
260
TIPO ELASTI-
CITÀ
(approssi-
mativa-
mente) MOLLA
NUMERO DI
PEZZO COLORE
MARCA-
TURA DI
IDENTIFI-
CAZIONE/
PUNTO Lun-
ghezza
libera
molla
MOR-
BIDA
RIGIDA 4,5
4,7
4,9
5,1
5,3
5,5
5,7
5UN-22212-A05UN-22212-B0 5UN-22212-C0
5UN-22212-D0
5UN-22212-E0
5UN-22212-F0
5UN-22212-G0
Verde/2
Rossa/2
Nero/2
Blu/2
Gialla/2
Rosa/2
Bianco/2275
275
275
275
275
275
275
Lunghezza libera
molla Portata della
regolazione b
260 mm (10,24 in)240,5 ~ 258,5 mm
(9,47 ~ 10,18 in)
275 mm (10,83 in)255,5 ~ 273,5 mm
(10,06 ~ 10,77 in)
Piezas de ajuste del amortiguador
trasero
Resorte del amortiguador trasero
1
[Resorte de paso regular]
* Para EUROPE
** Para AUS, NZ y ZA
[Resorte de paso desigual]
NOTA:
El resorte de paso desigual es más
flojo en características iniciales
que el resorte de paso regular y
resulta difícil tocar fondo bajo total
compresión.
El color de identificación
a está
marcado al final del resorte.
Alcance del ajuste
(longitud de resorte)
TIPOPROPOR-
CIÓN DE
RESORTENÚMERO DE
LA PIEZACOLOR/
PUNTO DE
IDENTIFI-
CACIÓNLONGITUD
LIBRE DEL
RESORTE
FLEXI-
BLE4,3
4,55UN-22212-00
5UN-22212-10Marrón/1
Verde/1260
260
*STD 4,7
5UN-22212-20Rojo/1 260
4,9
5UN-22212-30Negro/1 260
STD 5,05UN-22212-80 Naranja/1260
*STD 5,1
5UN-22212-40Azul/1 260
RÍGIDO5,3
5,5
5,75UN-22212-50
5UN-22212-60
5UN-22212-70Amarillo/1Rosa/1
Blanco/1260
260
260
TIPO
PROPOR-
CIÓN DE
RESORTE
(aprox.)NÚMERO DE
LA PIEZA
COLOR/
PUNTO DE
IDENTIFI-
CACIÓNLONGITUD
LIBRE DEL
RESORTE
FLEXI-
BLE
RÍGIDO
4,5
4,7
4,9
5,1
5,3
5,5
5,75UN-22212-A0
5UN-22212-B0
5UN-22212-C0
5UN-22212-D0
5UN-22212-E0
5UN-22212-F0
5UN-22212-G0Verde/2
Rojo/2
Negro/2
Azul/2
Amarillo/2Rosa/2
Blanco/2275
275
275
275
275
275
275
LONGITUD
LIBRE DEL
RESORTEALCANCE DEL
AJUSTE b
260 mm
(10,24 in)
240,5 ~ 258,5 mm
(9,47 ~ 10,18 in)
275 mm
(10,83 in)255,5 ~ 273,5 mm
(10,06 ~ 10,77 in)
EINSTELLUNG
REGISTRAZIONE
AJUSTE

7 - 41
TUNSETTING
EC72H002Suspension setting
Front fork
NOTE:If any of the following symptoms is experienced with the standard position as the base, make resetting by reference to
the adjustment procedure given in the same chart.
Before any change, set the rear shock absorber sunken length to the standard figure 90 ~ 100 mm (3.5 ~ 3.9 in).
SymptomSection
Check Adjust
JumpLarge
gapMedium
gapSmall
gap
Stiff over entire rangeCompression damping
Oil level (oil amount)
SpringTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Decrease oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).
Replace with soft spring.
Unsmooth movement
over entire rangeOuter tube
Inner tube
Under bracket tightening
torqueCheck for any bends, dents, and other noticeable
scars, etc. If any, replace affected parts.
Retighten to specified torque.
Poor initial
movementRebound damping
Oil sealTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Apply grease in oil seal wall.
Soft over entire
range, bottoming outCompression damping
Oil level (oil amount)
SpringTurn adjuster clockwise (about 2 clicks) to increase
damping.
Increase oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).
Replace with stiff spring.
Stiff toward stroke
endOil level (oil amount) Decrease oil level by about 5 mm (0.2 in).
Soft toward stroke
end, bottoming outOil level (oil amount) Increase oil level by about 5 mm (0.2 in).
Stiff initial movement Compression dampingTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Low front, tending to
lower front postureCompression damping
Rebound damping
Balance with rear end
Oil level (oil amount)Turn adjuster clockwise (about 2 clicks) to increase
damping.
Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Set sunken length for 95 ~ 100 mm (3.7 ~ 3.9 in)
when one passenger is astride seat (lower rear
posture).
Increase oil level by about 5 mm (0.2 in).
“Obtrusive” front,
tending to upper front
postureCompression damping
Balance with rear end
Spring
Oil lever (oil amount)Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Set sunken length for 90 ~ 95 mm (3.5 ~ 3.7 in)
when one passenger is astride seat (upper rear
posture).
Replace with soft spring.
Decrease oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).

7 - 42
TUNSETTING
Rear shock absorber
NOTE:If any of the following symptoms is experienced with the standard position as the base, make resetting by reference to
the adjustment procedure given in the same chart.
Adjust the rebound damping in 2-click increments or decrements.
Adjust the low compression damping in 1-click increments or decrements.
Adjust the high compression damping in 1/6 turn increments or decrements.
SymptomSection
Check Adjust
JumpLarge
gapMedium
gapSmall
gap
Stiff, tending to sinkRebound damping
Spring set lengthTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger is astride seat.
Spongy and unstableRebound damping
Low compression
damping
SpringTurn adjuster clockwise (about 2 clicks) to increase
damping.
Turn adjuster clockwise (about 1 click) to increase
damping.
Replace with stiff spring.
Heavy and draggingRebound damping
SpringTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Replace with soft spring.
Poor road grippingRebound damping
Low compression
damping
High compression
damping
Spring set length
SpringTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Turn adjuster clockwise (about 1 clicks) to increase
damping.
Turn adjuster clockwise (about 1/6 clicks) to
increase damping.
Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger is astride seat.
Replace with soft spring.
Bottoming outHigh compression
damping
Spring set length
SpringTurn adjuster clockwise (about 1/6 turn) to increase
damping.
Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger in astride seat.
Replace with stiff spring.
BouncingRebound damping
SpringTurn adjuster clockwise (about 2 clicks) to increase
damping.
Replace with soft spring.
Stiff travelHigh compression
damping
Spring set length
SpringTurn adjuster counterclockwise (about 1/6 turn) to
decrease damping.
Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in)
when one passenger is astride seat.
Replace with soft spring.

7 - 43
TUN

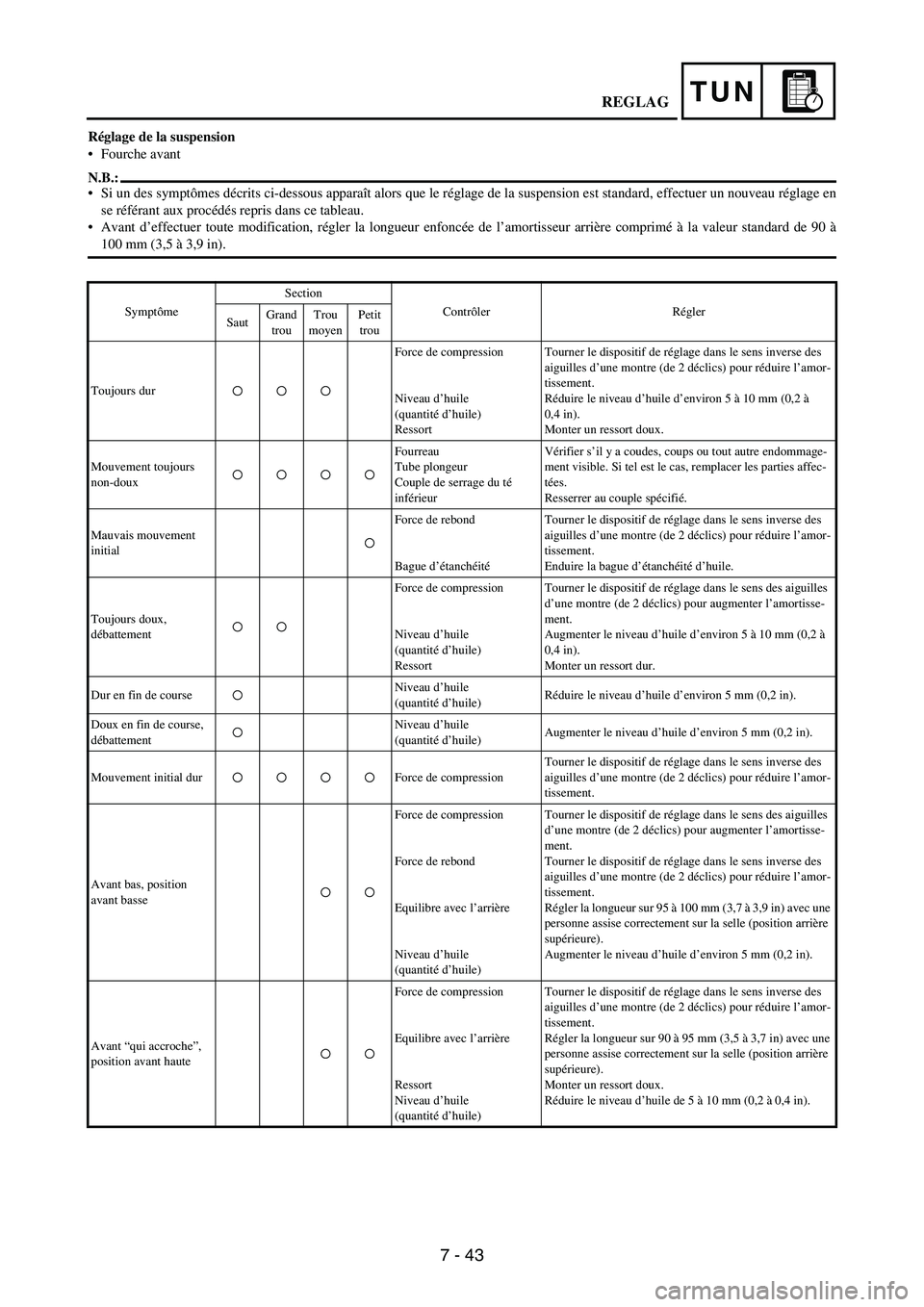

Réglage de la suspension
Fourche avant
N.B.:
Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer un nouveau réglage en
se référant aux procédés repris dans ce tableau.
Avant d’effectuer toute modification, régler la longueur enfoncée de l’amortisseur arrière comprimé à la valeur standard de 90 à
100 mm (3,5 à 3,9 in).
SymptômeSection
Contrôler Régler
SautGrand
trouTrou
moyenPetit
trou
Toujours durForce de compression
Niveau d’huile
(quantité d’huile)
RessortTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Réduire le niveau d’huile d’environ 5 à 10 mm (0,2 à
0,4 in).
Monter un ressort doux.
Mouvement toujours
non-douxFourreau
Tube plongeur
Couple de serrage du té
inférieurVérifier s’il y a coudes, coups ou tout autre endommage-
ment visible. Si tel est le cas, remplacer les parties affec-
tées.
Resserrer au couple spécifié.
Mauvais mouvement
initialForce de rebond
Bague d’étanchéitéTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Enduire la bague d’étanchéité d’huile.
Toujours doux,
débattementForce de compression
Niveau d’huile
(quantité d’huile)
RessortTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortisse-
ment.
Augmenter le niveau d’huile d’environ 5 à 10 mm (0,2 à
0,4 in).
Monter un ressort dur.
Dur en fin de courseNiveau d’huile
(quantité d’huile)Réduire le niveau d’huile d’environ 5 mm (0,2 in).
Doux en fin de course,
débattementNiveau d’huile
(quantité d’huile)Augmenter le niveau d’huile d’environ 5 mm (0,2 in).
Mouvement initial dur Force de compressionTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Avant bas, position
avant basseForce de compression
Force de rebond
Equilibre avec l’arrière
Niveau d’huile
(quantité d’huile)Tourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortisse-
ment.
Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Régler la longueur sur 95 à 100 mm (3,7 à 3,9 in) avec une
personne assise correctement sur la selle (position arrière
supérieure).
Augmenter le niveau d’huile d’environ 5 mm (0,2 in).
Avant “qui accroche”,
position avant hauteForce de compression
Equilibre avec l’arrière
Ressort
Niveau d’huile
(quantité d’huile)Tourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Régler la longueur sur 90 à 95 mm (3,5 à 3,7 in) avec une
personne assise correctement sur la selle (position arrière
supérieure).
Monter un ressort doux.
Réduire le niveau d’huile de 5 à 10 mm (0,2 à 0,4 in).
REGLAG
