YAMAHA WR 250F 2004 Owners Manual

INSP
ADJ

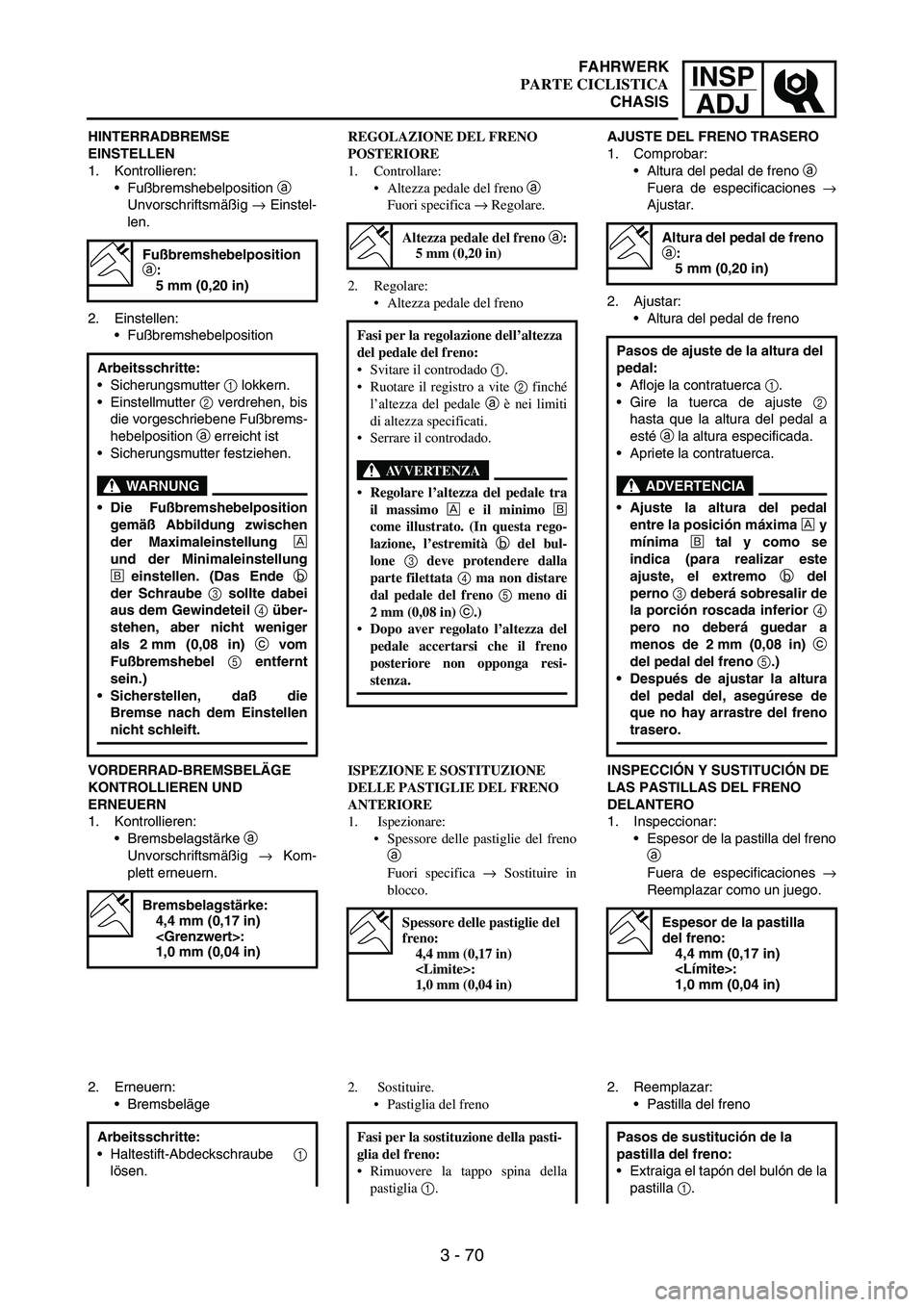

3 - 70
HINTERRADBREMSE
EINSTELLEN
1. Kontrollieren:
Fußbremshebelposition
a
Unvorschriftsmäßig
→ Einstel-
len.
2. Einstellen:
Fußbremshebelposition
Fußbremshebelposition
a:
5 mm (0,20 in)
Arbeitsschritte:
Sicherungsmutter
1 lokkern.
Einstellmutter
2 verdrehen, bis
die vorgeschriebene Fußbrems-
hebelposition
a erreicht ist
Sicherungsmutter festziehen.
WARNUNG
Die Fußbremshebelposition
gemäß Abbildung zwischen
der Maximaleinstellung È
und der Minimaleinstellung
Éeinstellen. (Das Ende b
der Schraube 3 sollte dabei
aus dem Gewindeteil 4 über-
stehen, aber nicht weniger
als 2 mm (0,08 in) c vom
Fußbremshebel 5 entfernt
sein.)
Sicherstellen, daß die
Bremse nach dem Einstellen
nicht schleift.
VORDERRAD-BREMSBELÄGE
KONTROLLIEREN UND
ERNEUERN
1. Kontrollieren:
Bremsbelagstärke
a
Unvorschriftsmäßig
→ Kom-
plett erneuern.
Bremsbelagstärke:
4,4 mm (0,17 in)
:
1,0 mm (0,04 in)
2. Erneuern:
Bremsbeläge
Arbeitsschritte:
Haltestift-Abdeckschraube
1
lösen.
REGOLAZIONE DEL FRENO
POSTERIORE
1. Controllare:
Altezza pedale del freno a
Fuori specifica → Regolare.
2. Regolare:
Altezza pedale del freno
Altezza pedale del freno a:
5 mm (0,20 in)
Fasi per la regolazione dell’altezza
del pedale del freno:
Svitare il controdado 1.
Ruotare il registro a vite 2 finché
l’altezza del pedale a è nei limiti
di altezza specificati.
Serrare il controdado.
AVVERTENZA
Regolare l’altezza del pedale tra
il massimo È e il minimo É
come illustrato. (In questa rego-
lazione, l’estremità b del bul-
lone 3 deve protendere dalla
parte filettata 4 ma non distare
dal pedale del freno 5 meno di
2 mm (0,08 in) c.)
Dopo aver regolato l’altezza del
pedale accertarsi che il freno
posteriore non opponga resi-
stenza.
ISPEZIONE E SOSTITUZIONE
DELLE PASTIGLIE DEL FRENO
ANTERIORE
1. Ispezionare:
Spessore delle pastiglie del freno
a
Fuori specifica → Sostituire in
blocco.
Spessore delle pastiglie del
freno:
4,4 mm (0,17 in)
:
1,0 mm (0,04 in)
2. Sostituire.
Pastiglia del freno
Fasi per la sostituzione della pasti-
glia del freno:
Rimuovere la tappo spina della
pastiglia 1.
AJUSTE DEL FRENO TRASERO
1. Comprobar:
Altura del pedal de freno
a
Fuera de especificaciones
→
Ajustar.
2. Ajustar:
Altura del pedal de freno
Altura del pedal de freno
a:
5 mm (0,20 in)
Pasos de ajuste de la altura del
pedal:
Afloje la contratuerca
1.
Gire la tuerca de ajuste
2
hasta que la altura del pedal a
esté
a la altura especificada.
Apriete la contratuerca.
ADVERTENCIA
Ajuste la altura del pedal
entre la posición máxima È y
mínima É tal y como se
indica (para realizar este
ajuste, el extremo b del
perno 3 deberá sobresalir de
la porción roscada inferior 4
pero no deberá guedar a
menos de 2 mm (0,08 in) c
del pedal del freno 5.)
Después de ajustar la altura
del pedal del, asegúrese de
que no hay arrastre del freno
trasero.
INSPECCIÓN Y SUSTITUCIÓN DE
LAS PASTILLAS DEL FRENO
DELANTERO
1. Inspeccionar:
Espesor de la pastilla del freno
a
Fuera de especificaciones
→
Reemplazar como un juego.
Espesor de la pastilla
del freno:
4,4 mm (0,17 in)
:
1,0 mm (0,04 in)
2. Reemplazar:
Pastilla del freno
Pasos de sustitución de la
pastilla del freno:
Extraiga el tapón del bulón de la
pastilla
1.
FAHRWERK
PARTE CICLISTICA
CHASIS

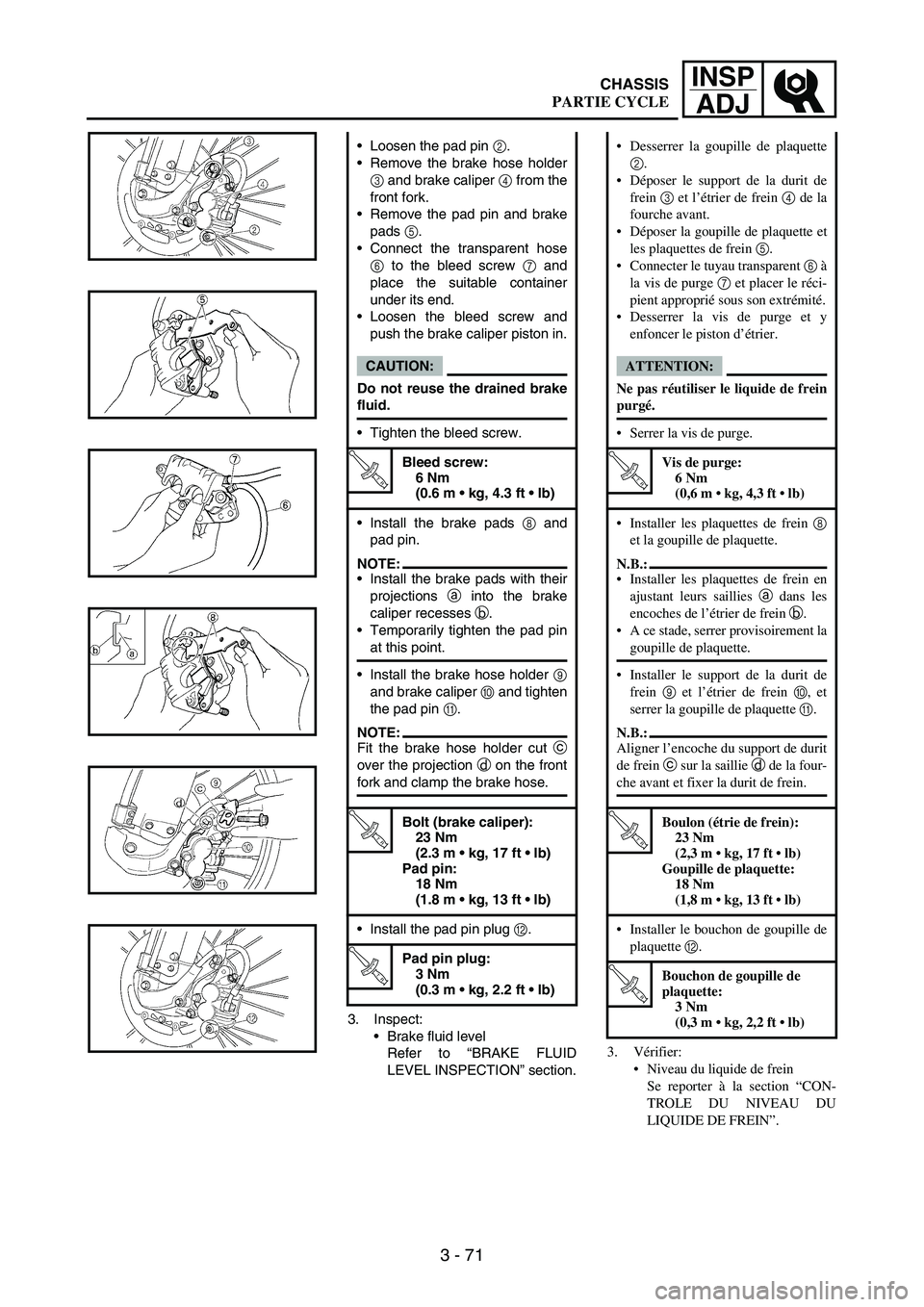

3 - 71
INSP
ADJ
3. Inspect:
Brake fluid level
Refer to “BRAKE FLUID
LEVEL INSPECTION” section. Loosen the pad pin
2.
Remove the brake hose holder
3 and brake caliper
4 from the
front fork.
Remove the pad pin and brake
pads
5.
Connect the transparent hose
6 to the bleed screw
7 and
place the suitable container
under its end.
Loosen the bleed screw and
push the brake caliper piston in.
CAUTION:
Do not reuse the drained brake
fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm
(0.6 m  kg, 4.3 ft  lb)
Install the brake pads
8 and
pad pin.
NOTE:Install the brake pads with their
projections
a into the brake
caliper recesses
b.
Temporarily tighten the pad pin
at this point.
Install the brake hose holder
9
and brake caliper
0 and tighten
the pad pin
A.
NOTE:Fit the brake hose holder cut
c
over the projection
d on the front
fork and clamp the brake hose.
T R..
Bolt (brake caliper):
23 Nm
(2.3 m  kg, 17 ft  lb)
Pad pin:
18 Nm
(1.8 m  kg, 13 ft  lb)
Install the pad pin plug
B.
T R..
Pad pin plug:
3 Nm
(0.3 m  kg, 2.2 ft  lb)
3. Vérifier:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN”. Desserrer la goupille de plaquette
2.
Déposer le support de la durit de
frein 3 et l’étrier de frein 4 de la
fourche avant.
Déposer la goupille de plaquette et
les plaquettes de frein 5.
Connecter le tuyau transparent 6 à
la vis de purge 7 et placer le réci-
pient approprié sous son extrémité.
Desserrer la vis de purge et y
enfoncer le piston d’étrier.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Serrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Installer les plaquettes de frein 8
et la goupille de plaquette.
N.B.:
Installer les plaquettes de frein en
ajustant leurs saillies a dans les
encoches de l’étrier de frein b.
A ce stade, serrer provisoirement la
goupille de plaquette.
Installer le support de la durit de
frein 9 et l’étrier de frein 0, et
serrer la goupille de plaquette A.
N.B.:
Aligner l’encoche du support de durit
de frein c sur la saillie d de la four-
che avant et fixer la durit de frein.
T R..
Boulon (étrie de frein):
23 Nm
(2,3 m  kg, 17 ft  lb)
Goupille de plaquette:
18 Nm
(1,8 m  kg, 13 ft  lb)
Installer le bouchon de goupille de
plaquette B.
T R..
Bouchon de goupille de
plaquette:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
CHASSIS
PARTIE CYCLE

INSP
ADJ

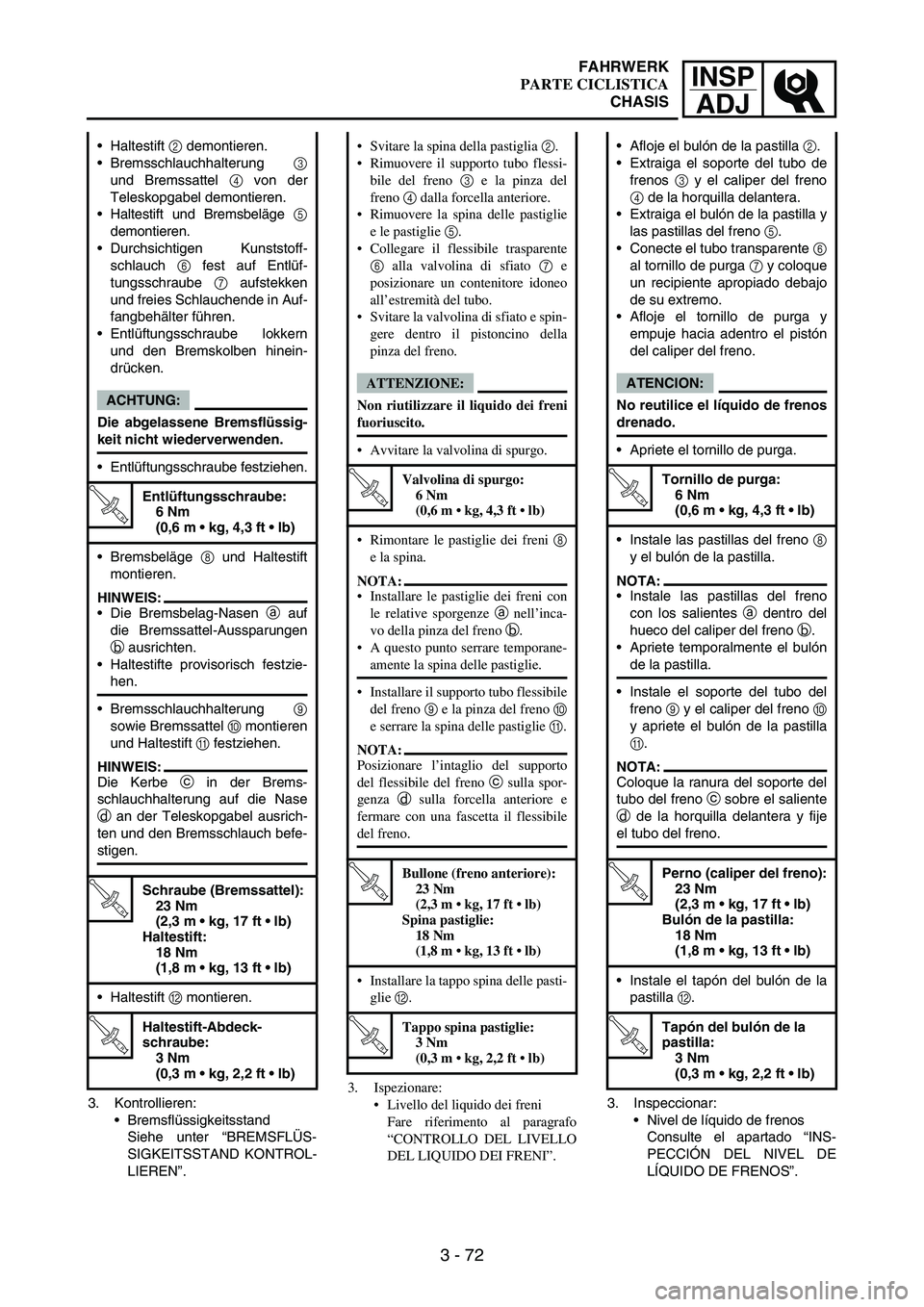

3 - 72
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN”. Haltestift
2 demontieren.
Bremsschlauchhalterung
3
und Bremssattel
4 von der
Teleskopgabel demontieren.
Haltestift und Bremsbeläge
5
demontieren.
Durchsichtigen Kunststoff-
schlauch
6 fest auf Entlüf-
tungsschraube
7 aufstekken
und freies Schlauchende in Auf-
fangbehälter führen.
Entlüftungsschraube lokkern
und den Bremskolben hinein-
drücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
Entlüftungsschraube festziehen.
T R..
Entlüftungsschraube:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Bremsbeläge
8 und Haltestift
montieren.
HINWEIS:
Die Bremsbelag-Nasen
a auf
die Bremssattel-Aussparungen
b ausrichten.
Haltestifte provisorisch festzie-
hen.
Bremsschlauchhalterung
9
sowie Bremssattel
0 montieren
und Haltestift
A festziehen.
HINWEIS:
Die Kerbe
c in der Brems-
schlauchhalterung auf die Nase
d an der Teleskopgabel ausrich-
ten und den Bremsschlauch befe-
stigen.
T R..
Schraube (Bremssattel):
23 Nm
(2,3 m  kg, 17 ft  lb)
Haltestift:
18 Nm
(1,8 m  kg, 13 ft  lb)
Haltestift
B montieren.
T R..
Haltestift-Abdeck-
schraube:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Ispezionare:
Livello del liquido dei freni
Fare riferimento al paragrafo
“CONTROLLO DEL LIVELLO
DEL LIQUIDO DEI FRENI”. Svitare la spina della pastiglia 2.
Rimuovere il supporto tubo flessi-
bile del freno 3 e la pinza del
freno 4 dalla forcella anteriore.
Rimuovere la spina delle pastiglie
e le pastiglie 5.
Collegare il flessibile trasparente
6 alla valvolina di sfiato 7 e
posizionare un contenitore idoneo
all’estremità del tubo.
Svitare la valvolina di sfiato e spin-
gere dentro il pistoncino della
pinza del freno.
ATTENZIONE:
Non riutilizzare il liquido dei freni
fuoriuscito.
Avvitare la valvolina di spurgo.
T R..
Valvolina di spurgo:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Rimontare le pastiglie dei freni 8
e la spina.
NOTA:
Installare le pastiglie dei freni con
le relative sporgenze a nell’inca-
vo della pinza del freno b.
A questo punto serrare temporane-
amente la spina delle pastiglie.
Installare il supporto tubo flessibile
del freno 9 e la pinza del freno 0
e serrare la spina delle pastiglie A.
NOTA:
Posizionare l’intaglio del supporto
del flessibile del freno c sulla spor-
genza d sulla forcella anteriore e
fermare con una fascetta il flessibile
del freno.
T R..
Bullone (freno anteriore):
23 Nm
(2,3 m  kg, 17 ft  lb)
Spina pastiglie:
18 Nm
(1,8 m  kg, 13 ft  lb)
Installare la tappo spina delle pasti-
glie B.
T R..
Tappo spina pastiglie:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Inspeccionar:
Nivel de líquido de frenos
Consulte el apartado “INS-
PECCIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”. Afloje el bulón de la pastilla
2.
Extraiga el soporte del tubo de
frenos
3 y el caliper del freno
4 de la horquilla delantera.
Extraiga el bulón de la pastilla y
las pastillas del freno
5.
Conecte el tubo transparente
6
al tornillo de purga
7 y coloque
un recipiente apropiado debajo
de su extremo.
Afloje el tornillo de purga y
empuje hacia adentro el pistón
del caliper del freno.
ATENCION:
No reutilice el líquido de frenos
drenado.
Apriete el tornillo de purga.
T R..
Tornillo de purga:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
Instale las pastillas del freno
8
y el bulón de la pastilla.
NOTA:
Instale las pastillas del freno
con los salientes
a dentro del
hueco del caliper del freno
b.
Apriete temporalmente el bulón
de la pastilla.
Instale el soporte del tubo del
freno
9 y el caliper del freno
0
y apriete el bulón de la pastilla
A.
NOTA:
Coloque la ranura del soporte del
tubo del freno
c sobre el saliente
d de la horquilla delantera y fije
el tubo del freno.
T R..
Perno (caliper del freno):
23 Nm
(2,3 m  kg, 17 ft  lb)
Bulón de la pastilla:
18 Nm
(1,8 m  kg, 13 ft  lb)
Instale el tapón del bulón de la
pastilla
B.
T R..
Tapón del bulón de la
pastilla:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
FAHRWERK
PARTE CICLISTICA
CHASIS

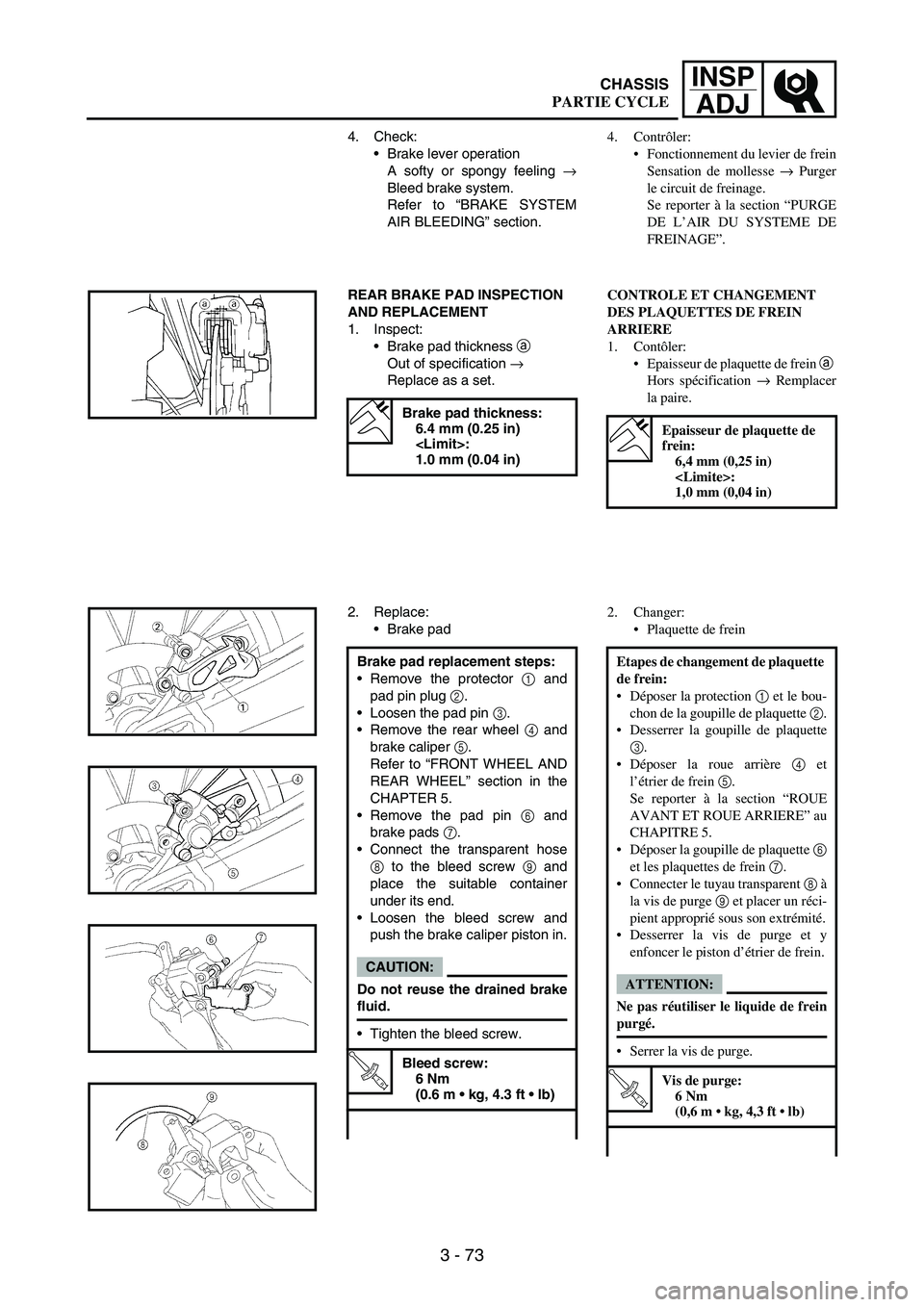

3 - 73
INSP
ADJ

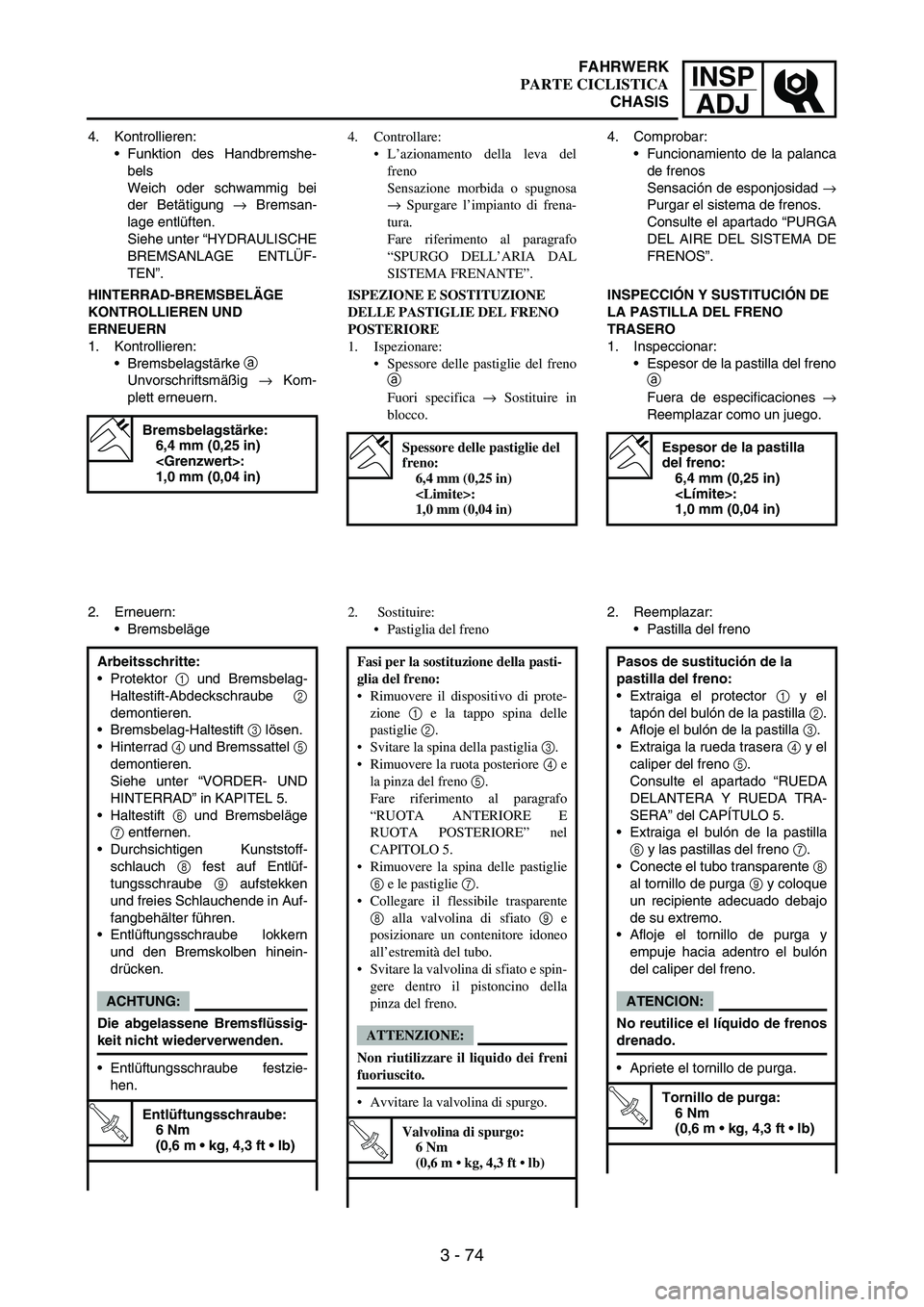

4. Check:
Brake lever operation
A softy or spongy feeling
→
Bleed brake system.
Refer to “BRAKE SYSTEM
AIR BLEEDING” section.
REAR BRAKE PAD INSPECTION
AND REPLACEMENT
1. Inspect:
Brake pad thickness
a
Out of specification
→
Replace as a set.
Brake pad thickness:
6.4 mm (0.25 in)
:
1.0 mm (0.04 in)
2. Replace:
Brake pad
Brake pad replacement steps:
Remove the protector
1 and
pad pin plug
2.
Loosen the pad pin
3.
Remove the rear wheel
4 and
brake caliper
5.
Refer to “FRONT WHEEL AND
REAR WHEEL” section in the
CHAPTER 5.
Remove the pad pin
6 and
brake pads
7.
Connect the transparent hose
8 to the bleed screw
9 and
place the suitable container
under its end.
Loosen the bleed screw and
push the brake caliper piston in.
CAUTION:
Do not reuse the drained brake
fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm
(0.6 m  kg, 4.3 ft  lb)
4. Contrôler:
Fonctionnement du levier de frein
Sensation de mollesse → Purger
le circuit de freinage.
Se reporter à la section “PURGE
DE L’AIR DU SYSTEME DE
FREINAGE”.
CONTROLE ET CHANGEMENT
DES PLAQUETTES DE FREIN
ARRIERE
1. Contôler:
Epaisseur de plaquette de frein a
Hors spécification → Remplacer
la paire.
Epaisseur de plaquette de
frein:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Changer:
Plaquette de frein
Etapes de changement de plaquette
de frein:
Déposer la protection 1 et le bou-
chon de la goupille de plaquette 2.
Desserrer la goupille de plaquette
3.
Déposer la roue arrière 4 et
l’étrier de frein 5.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” au
CHAPITRE 5.
Déposer la goupille de plaquette 6
et les plaquettes de frein 7.
Connecter le tuyau transparent 8 à
la vis de purge 9 et placer un réci-
pient approprié sous son extrémité.
Desserrer la vis de purge et y
enfoncer le piston d’étrier de frein.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Serrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
CHASSIS
PARTIE CYCLE

INSP
ADJ
3 - 74
4. Kontrollieren:
Funktion des Handbremshe-
bels
Weich oder schwammig bei
der Betätigung
→ Bremsan-
lage entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜF-
TEN”.
HINTERRAD-BREMSBELÄGE
KONTROLLIEREN UND
ERNEUERN
1. Kontrollieren:
Bremsbelagstärke
a
Unvorschriftsmäßig
→ Kom-
plett erneuern.
Bremsbelagstärke:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Erneuern:
Bremsbeläge
Arbeitsschritte:
Protektor
1 und Bremsbelag-
Haltestift-Abdeckschraube
2
demontieren.
Bremsbelag-Haltestift
3 lösen.
Hinterrad
4 und Bremssattel
5
demontieren.
Siehe unter “VORDER- UND
HINTERRAD” in KAPITEL 5.
Haltestift
6 und Bremsbeläge
7 entfernen.
Durchsichtigen Kunststoff-
schlauch
8 fest auf Entlüf-
tungsschraube
9 aufstekken
und freies Schlauchende in Auf-
fangbehälter führen.
Entlüftungsschraube lokkern
und den Bremskolben hinein-
drücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
Entlüftungsschraube festzie-
hen.
T R..
Entlüftungsschraube:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
4. Controllare:
L’azionamento della leva del
freno
Sensazione morbida o spugnosa
→ Spurgare l’impianto di frena-
tura.
Fare riferimento al paragrafo
“SPURGO DELL’ARIA DAL
SISTEMA FRENANTE”.
ISPEZIONE E SOSTITUZIONE
DELLE PASTIGLIE DEL FRENO
POSTERIORE
1. Ispezionare:
Spessore delle pastiglie del freno
a
Fuori specifica → Sostituire in
blocco.
Spessore delle pastiglie del
freno:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Sostituire:
Pastiglia del freno
Fasi per la sostituzione della pasti-
glia del freno:
Rimuovere il dispositivo di prote-
zione 1 e la tappo spina delle
pastiglie 2.
Svitare la spina della pastiglia 3.
Rimuovere la ruota posteriore 4 e
la pinza del freno 5.
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
RUOTA POSTERIORE” nel
CAPITOLO 5.
Rimuovere la spina delle pastiglie
6 e le pastiglie 7.
Collegare il flessibile trasparente
8 alla valvolina di sfiato 9 e
posizionare un contenitore idoneo
all’estremità del tubo.
Svitare la valvolina di sfiato e spin-
gere dentro il pistoncino della
pinza del freno.
ATTENZIONE:
Non riutilizzare il liquido dei freni
fuoriuscito.
Avvitare la valvolina di spurgo.
T R..
Valvolina di spurgo:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
4. Comprobar:
Funcionamiento de la palanca
de frenos
Sensación de esponjosidad
→
Purgar el sistema de frenos.
Consulte el apartado “PURGA
DEL AIRE DEL SISTEMA DE
FRENOS”.
INSPECCIÓN Y SUSTITUCIÓN DE
LA PASTILLA DEL FRENO
TRASERO
1. Inspeccionar:
Espesor de la pastilla del freno
a
Fuera de especificaciones
→
Reemplazar como un juego.
Espesor de la pastilla
del freno:
6,4 mm (0,25 in)
:
1,0 mm (0,04 in)
2. Reemplazar:
Pastilla del freno
Pasos de sustitución de la
pastilla del freno:
Extraiga el protector
1 y el
tapón del bulón de la pastilla
2.
Afloje el bulón de la pastilla
3.
Extraiga la rueda trasera
4 y el
caliper del freno
5.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 5.
Extraiga el bulón de la pastilla
6 y las pastillas del freno
7.
Conecte el tubo transparente
8
al tornillo de purga
9 y coloque
un recipiente adecuado debajo
de su extremo.
Afloje el tornillo de purga y
empuje hacia adentro el bulón
del caliper del freno.
ATENCION:
No reutilice el líquido de frenos
drenado.
Apriete el tornillo de purga.
T R..
Tornillo de purga:
6 Nm
(0,6 m  kg, 4,3 ft  lb)
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 75
INSP
ADJ
3. Inspect:
Brake fluid level
Refer to “BRAKE FLUID
LEVEL INSPECTION” section.
4. Check:
Brake pedal operation
A softy or spongy feeling
→
Bleed brake system.
Refer to “BRAKE SYSTEM

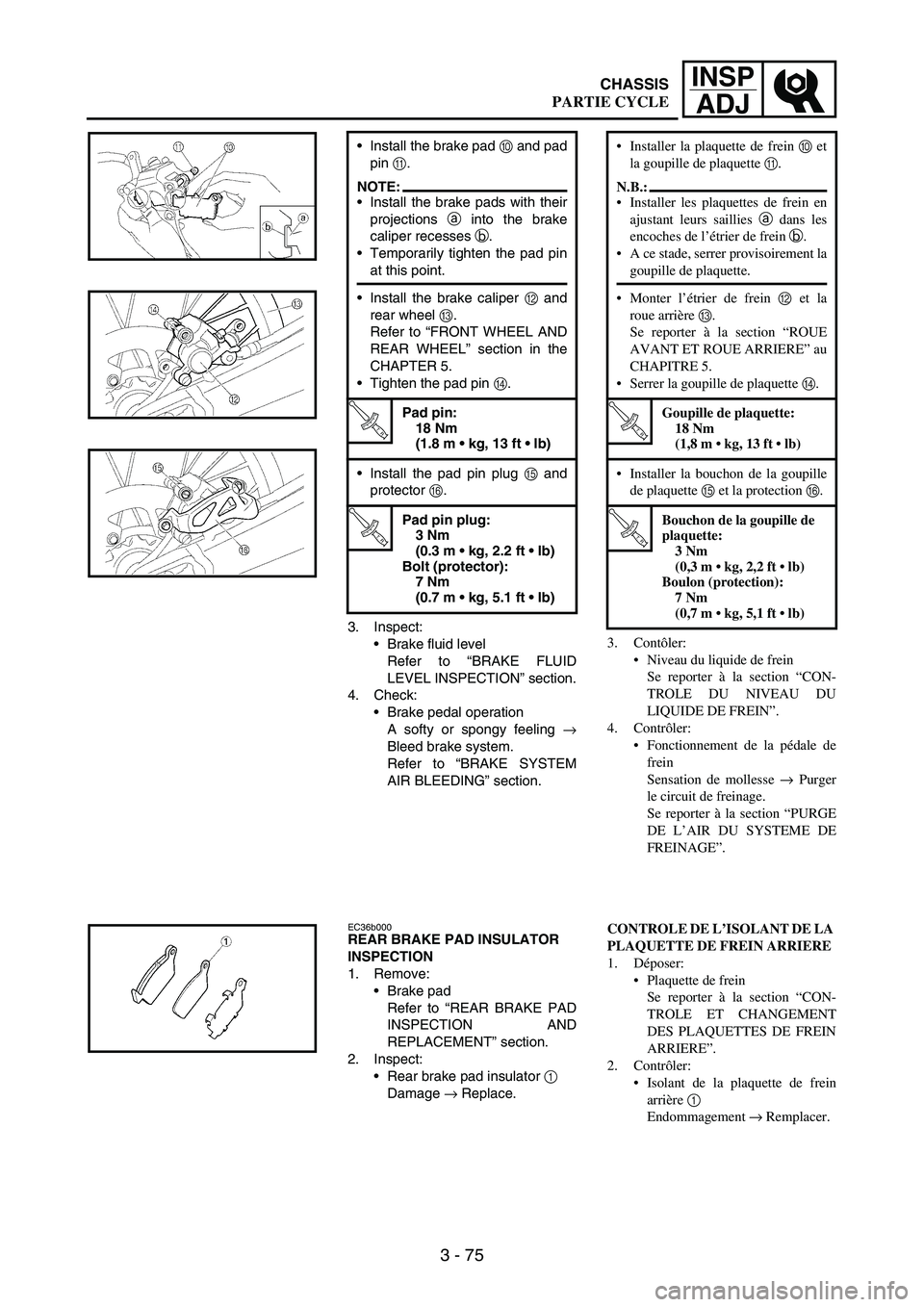

AIR BLEEDING” section. Install the brake pad
0 and pad
pin
A.
NOTE:Install the brake pads with their
projections
a into the brake
caliper recesses
b.
Temporarily tighten the pad pin
at this point.
Install the brake caliper
B and
rear wheel
C.
Refer to “FRONT WHEEL AND
REAR WHEEL” section in the
CHAPTER 5.
Tighten the pad pin
D.
T R..
Pad pin:
18 Nm
(1.8 m  kg, 13 ft  lb)
Install the pad pin plug
E and
protector
F.
T R..
Pad pin plug:
3 Nm
(0.3 m  kg, 2.2 ft  lb)
Bolt (protector):
7 Nm
(0.7 m  kg, 5.1 ft  lb)
EC36b000REAR BRAKE PAD INSULATOR
INSPECTION
1. Remove:
Brake pad
Refer to “REAR BRAKE PAD
INSPECTION AND
REPLACEMENT” section.
2. Inspect:
Rear brake pad insulator
1
Damage
→ Replace.
3. Contôler:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement de la pédale de
frein
Sensation de mollesse → Purger
le circuit de freinage.
Se reporter à la section “PURGE
DE L’AIR DU SYSTEME DE
FREINAGE”. Installer la plaquette de frein 0 et
la goupille de plaquette A.
N.B.:
Installer les plaquettes de frein en
ajustant leurs saillies a dans les
encoches de l’étrier de frein b.
A ce stade, serrer provisoirement la
goupille de plaquette.
Monter l’étrier de frein B et la
roue arrière C.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” au
CHAPITRE 5.
Serrer la goupille de plaquette D.
T R..
Goupille de plaquette:
18 Nm
(1,8 m  kg, 13 ft  lb)
Installer la bouchon de la goupille
de plaquette E et la protection F.
T R..
Bouchon de la goupille de
plaquette:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Boulon (protection):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
CONTROLE DE L’ISOLANT DE LA
PLAQUETTE DE FREIN ARRIERE
1. Déposer:
Plaquette de frein
Se reporter à la section “CON-
TROLE ET CHANGEMENT
DES PLAQUETTES DE FREIN
ARRIERE”.
2. Contrôler:
Isolant de la plaquette de frein
arrière 1
Endommagement → Remplacer.
CHASSIS
PARTIE CYCLE

INSP
ADJ
3 - 76

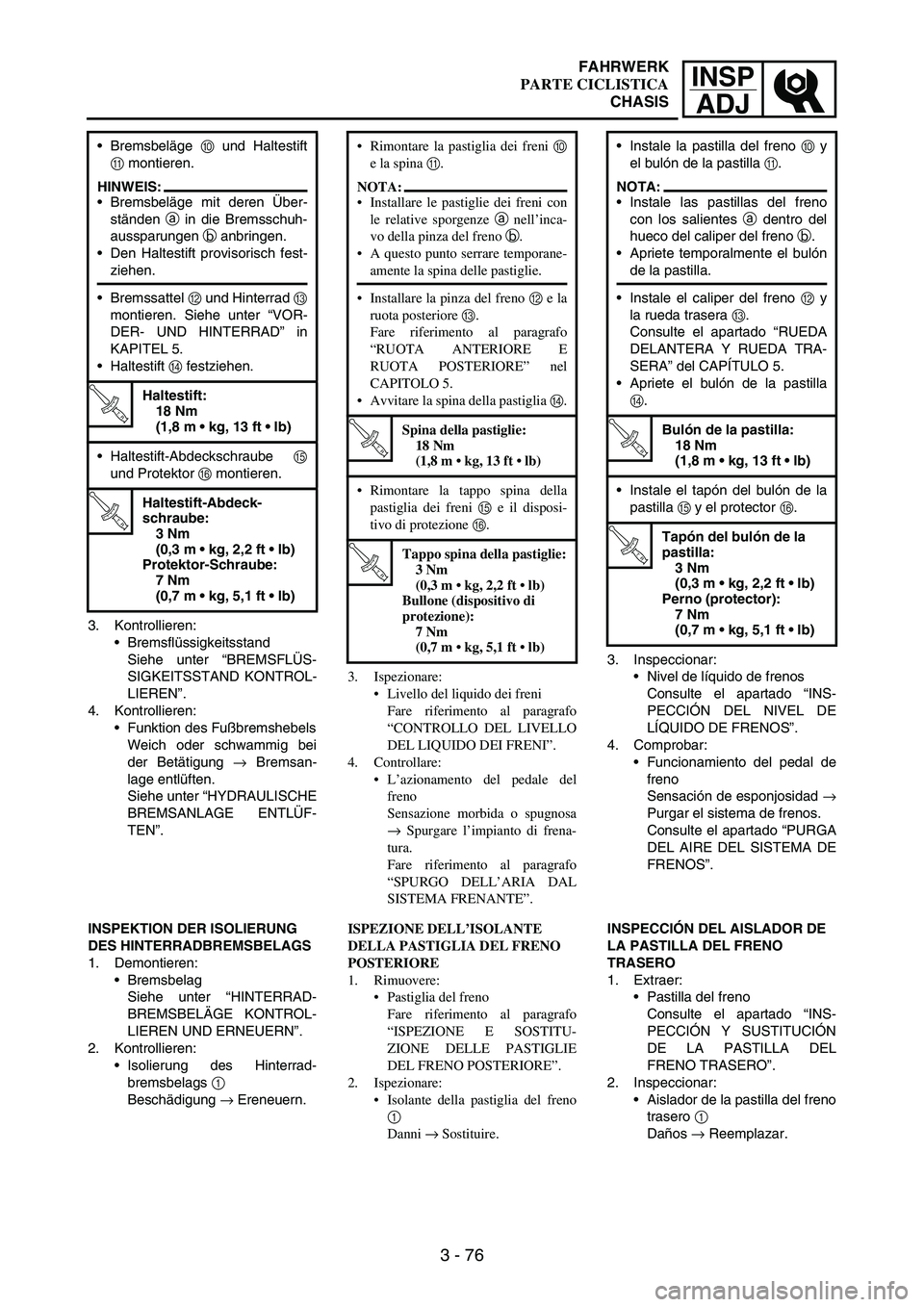

3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN”.
4. Kontrollieren:
Funktion des Fußbremshebels
Weich oder schwammig bei
der Betätigung
→ Bremsan-
lage entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜF-
TEN”. Bremsbeläge
0 und Haltestift
A montieren.
HINWEIS:
Bremsbeläge mit deren Über-
ständen
a in die Bremsschuh-
aussparungen
b anbringen.
Den Haltestift provisorisch fest-
ziehen.
Bremssattel
B und Hinterrad
C
montieren. Siehe unter “VOR-
DER- UND HINTERRAD” in
KAPITEL 5.
Haltestift
D festziehen.
T R..
Haltestift:
18 Nm
(1,8 m  kg, 13 ft  lb)
Haltestift-Abdeckschraube
E
und Protektor
F montieren.
T R..
Haltestift-Abdeck-
schraube:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Protektor-Schraube:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
INSPEKTION DER ISOLIERUNG
DES HINTERRADBREMSBELAGS
1. Demontieren:
Bremsbelag
Siehe unter “HINTERRAD-
BREMSBELÄGE KONTROL-
LIEREN UND ERNEUERN”.
2. Kontrollieren:
Isolierung des Hinterrad-
bremsbelags
1
Beschädigung
→ Ereneuern.3. Ispezionare:
Livello del liquido dei freni
Fare riferimento al paragrafo
“CONTROLLO DEL LIVELLO
DEL LIQUIDO DEI FRENI”.
4. Controllare:
L’azionamento del pedale del
freno
Sensazione morbida o spugnosa
→ Spurgare l’impianto di frena-
tura.
Fare riferimento al paragrafo
“SPURGO DELL’ARIA DAL
SISTEMA FRENANTE”. Rimontare la pastiglia dei freni 0
e la spina A.
NOTA:
Installare le pastiglie dei freni con
le relative sporgenze a nell’inca-
vo della pinza del freno b.
A questo punto serrare temporane-
amente la spina delle pastiglie.
Installare la pinza del freno B e la
ruota posteriore C.
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
RUOTA POSTERIORE” nel
CAPITOLO 5.
Avvitare la spina della pastiglia D.
T R..
Spina della pastiglie:
18 Nm
(1,8 m  kg, 13 ft  lb)
Rimontare la tappo spina della
pastiglia dei freni E e il disposi-
tivo di protezione F.
T R..
Tappo spina della pastiglie:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Bullone (dispositivo di
protezione):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
ISPEZIONE DELL’ISOLANTE
DELLA PASTIGLIA DEL FRENO
POSTERIORE
1. Rimuovere:
Pastiglia del freno
Fare riferimento al paragrafo
“ISPEZIONE E SOSTITU-
ZIONE DELLE PASTIGLIE
DEL FRENO POSTERIORE”.
2. Ispezionare:
Isolante della pastiglia del freno
1
Danni → Sostituire.3. Inspeccionar:
Nivel de líquido de frenos
Consulte el apartado “INS-
PECCIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
4. Comprobar:
Funcionamiento del pedal de
freno
Sensación de esponjosidad
→
Purgar el sistema de frenos.
Consulte el apartado “PURGA
DEL AIRE DEL SISTEMA DE
FRENOS”. Instale la pastilla del freno
0 y
el bulón de la pastilla
A.
NOTA:
Instale las pastillas del freno
con los salientes
a dentro del
hueco del caliper del freno
b.
Apriete temporalmente el bulón
de la pastilla.
Instale el caliper del freno
B y
la rueda trasera
C.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 5.
Apriete el bulón de la pastilla
D.
T R..
Bulón de la pastilla:
18 Nm
(1,8 m  kg, 13 ft  lb)
Instale el tapón del bulón de la
pastilla
E y el protector
F.
T R..
Tapón del bulón de la
pastilla:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
Perno (protector):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
INSPECCIÓN DEL AISLADOR DE
LA PASTILLA DEL FRENO
TRASERO
1. Extraer:
Pastilla del freno
Consulte el apartado “INS-
PECCIÓN Y SUSTITUCIÓN
DE LA PASTILLA DEL
FRENO TRASERO”.
2. Inspeccionar:
Aislador de la pastilla del freno
trasero
1
Daños
→ Reemplazar.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 77
INSP
ADJ

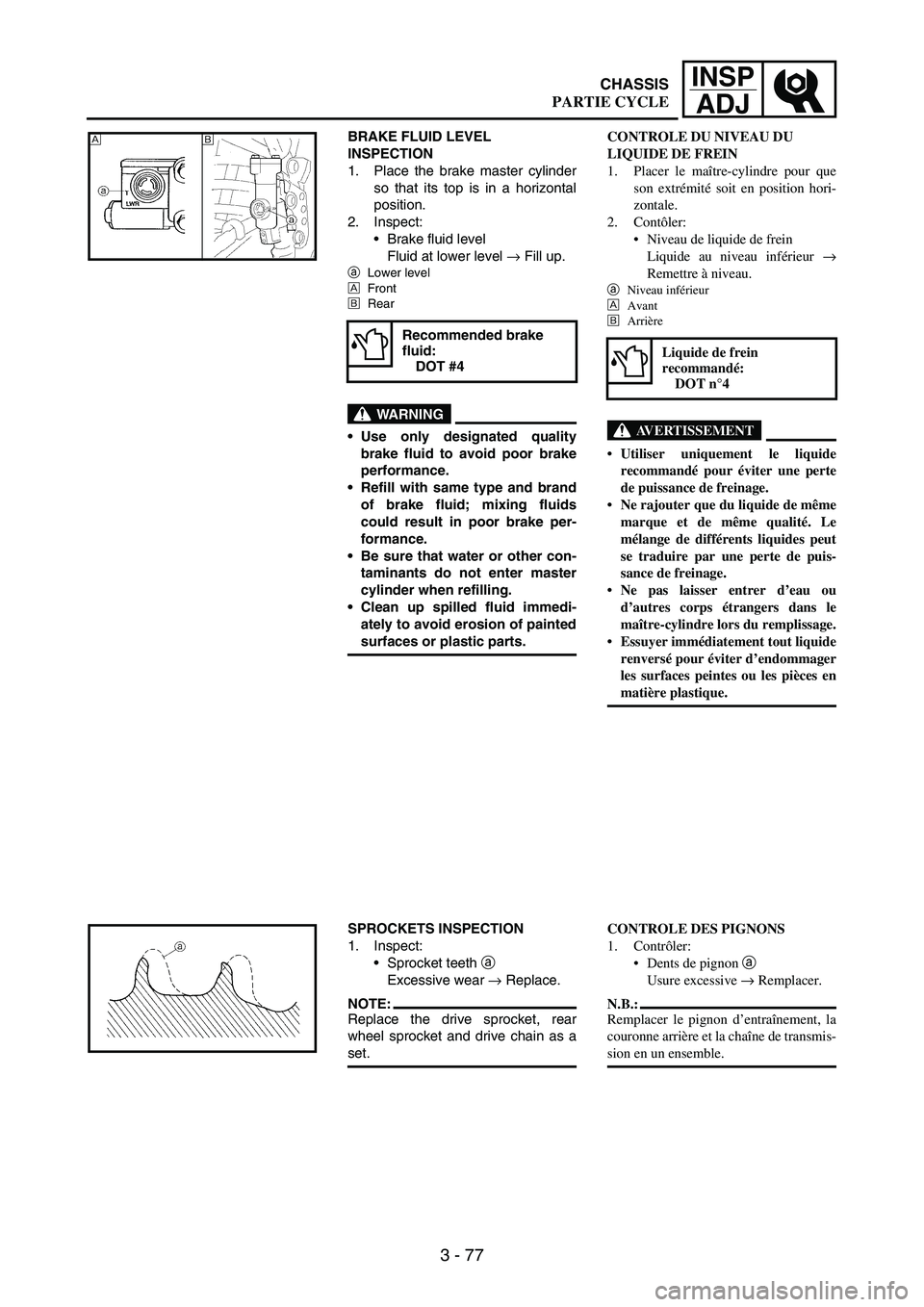

BRAKE FLUID LEVEL
INSPECTION
1. Place the brake master cylinder
so that its top is in a horizontal
position.
2. Inspect:
Brake fluid level
Fluid at lower level
→ Fill up.
aLower level
ÈFront
ÉRear
WARNING
Use only designated quality
brake fluid to avoid poor brake
performance.
Refill with same type and brand
of brake fluid; mixing fluids
could result in poor brake per-
formance.
Be sure that water or other con-
taminants do not enter master
cylinder when refilling.
Clean up spilled fluid immedi-
ately to avoid erosion of painted
surfaces or plastic parts.
Recommended brake
fluid:
DOT #4
ÈÉ
SPROCKETS INSPECTION
1. Inspect:
Sprocket teeth
a
Excessive wear
→ Replace.
NOTE:Replace the drive sprocket, rear
wheel sprocket and drive chain as a
set.
CONTROLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre pour que
son extrémité soit en position hori-
zontale.
2. Contôler:
Niveau de liquide de frein
Liquide au niveau inférieur →
Remettre à niveau.
a
Niveau inférieur
È
Avant
É
Arrière
AVERTISSEMENT
Utiliser uniquement le liquide
recommandé pour éviter une perte
de puissance de freinage.
Ne rajouter que du liquide de même
marque et de même qualité. Le
mélange de différents liquides peut
se traduire par une perte de puis-
sance de freinage.
Ne pas laisser entrer d’eau ou
d’autres corps étrangers dans le
maître-cylindre lors du remplissage.
Essuyer immédiatement tout liquide
renversé pour éviter d’endommager
les surfaces peintes ou les pièces en
matière plastique.
Liquide de frein
recommandé:
DOT n°4
CONTROLE DES PIGNONS
1. Contrôler:
Dents de pignon
a
Usure excessive → Remplacer.
N.B.:
Remplacer le pignon d’entraînement, la
couronne arrière et la chaîne de transmis-
sion en un ensemble.
CHASSIS
PARTIE CYCLE

INSP
ADJ
3 - 78

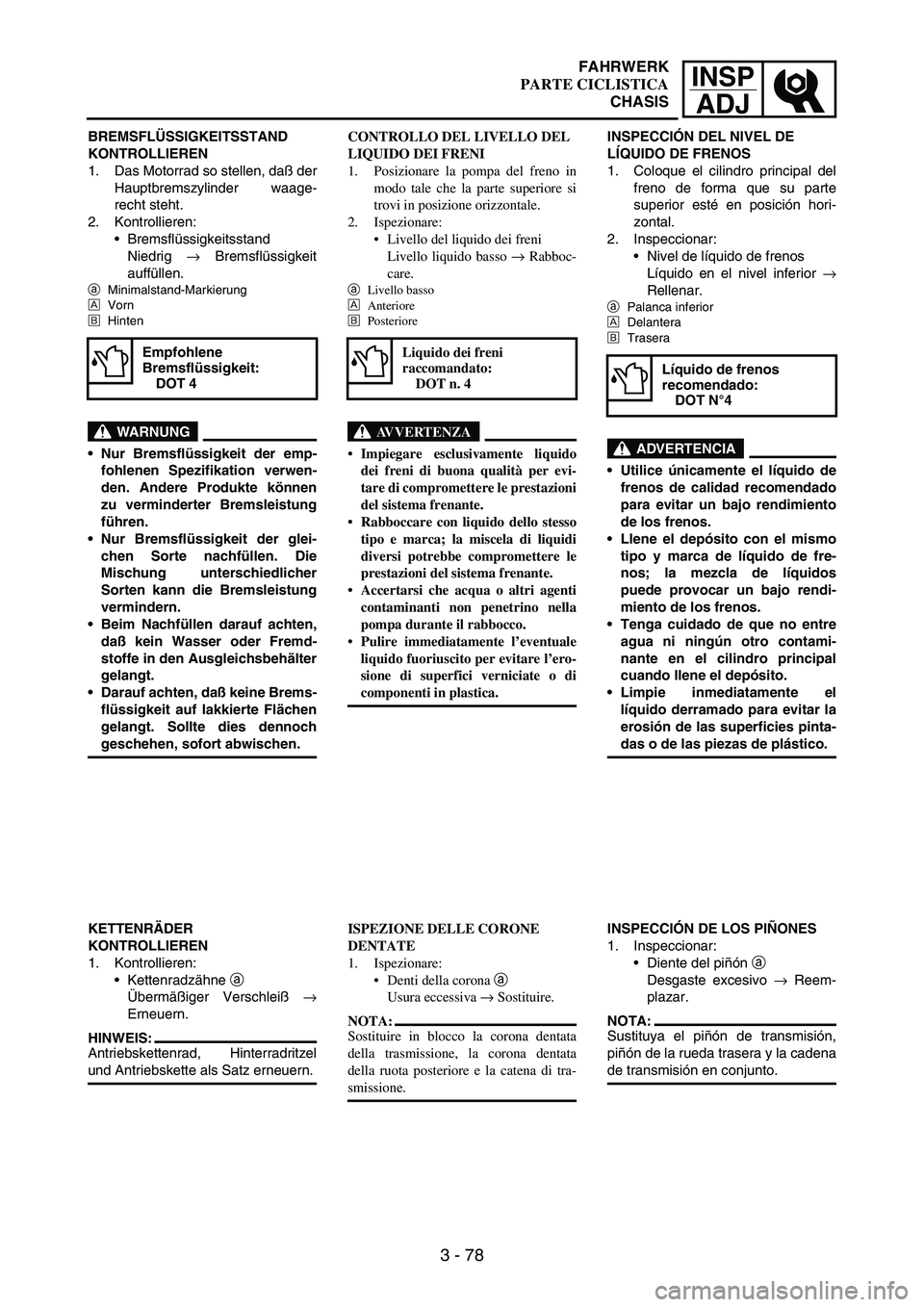

BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Das Motorrad so stellen, daß der
Hauptbremszylinder waage-
recht steht.
2. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig
→ Bremsflüssigkeit
auffüllen.
aMinimalstand-Markierung
ÈVorn
ÉHinten
WARNUNG
Nur Bremsflüssigkeit der emp-
fohlenen Spezifikation verwen-
den. Andere Produkte können
zu verminderter Bremsleistung
führen.
Nur Bremsflüssigkeit der glei-
chen Sorte nachfüllen. Die
Mischung unterschiedlicher
Sorten kann die Bremsleistung
vermindern.
Beim Nachfüllen darauf achten,
daß kein Wasser oder Fremd-
stoffe in den Ausgleichsbehälter
gelangt.
Darauf achten, daß keine Brems-
flüssigkeit auf lakkierte Flächen
gelangt. Sollte dies dennoch
geschehen, sofort abwischen.
Empfohlene
Bremsflüssigkeit:
DOT 4
KETTENRÄDER
KONTROLLIEREN
1. Kontrollieren:
Kettenradzähne
a
Übermäßiger Verschleiß
→
Erneuern.
HINWEIS:
Antriebskettenrad, Hinterradritzel
und Antriebskette als Satz erneuern.CONTROLLO DEL LIVELLO DEL
LIQUIDO DEI FRENI
1. Posizionare la pompa del freno in
modo tale che la parte superiore si
trovi in posizione orizzontale.
2. Ispezionare:
Livello del liquido dei freni
Livello liquido basso → Rabboc-
care.
a
Livello basso
È
Anteriore
É
Posteriore
AVVERTENZA
Impiegare esclusivamente liquido
dei freni di buona qualità per evi-
tare di compromettere le prestazioni
del sistema frenante.
Rabboccare con liquido dello stesso
tipo e marca; la miscela di liquidi
diversi potrebbe compromettere le
prestazioni del sistema frenante.
Accertarsi che acqua o altri agenti
contaminanti non penetrino nella
pompa durante il rabbocco.
Pulire immediatamente l’eventuale
liquido fuoriuscito per evitare l’ero-
sione di superfici verniciate o di
componenti in plastica.
Liquido dei freni
raccomandato:
DOT n. 4
ISPEZIONE DELLE CORONE
DENTATE
1. Ispezionare:
Denti della corona
a
Usura eccessiva → Sostituire.
NOTA:
Sostituire in blocco la corona dentata
della trasmissione, la corona dentata
della ruota posteriore e la catena di tra-
smissione.INSPECCIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS
1. Coloque el cilindro principal del
freno de forma que su parte
superior esté en posición hori-
zontal.
2. Inspeccionar:
Nivel de líquido de frenos
Líquido en el nivel inferior
→
Rellenar.
aPalanca inferior
ÈDelantera
ÉTrasera
ADVERTENCIA
Utilice únicamente el líquido de
frenos de calidad recomendado
para evitar un bajo rendimiento
de los frenos.
Llene el depósito con el mismo
tipo y marca de líquido de fre-
nos; la mezcla de líquidos
puede provocar un bajo rendi-
miento de los frenos.
Tenga cuidado de que no entre
agua ni ningún otro contami-
nante en el cilindro principal
cuando llene el depósito.
Limpie inmediatamente el
líquido derramado para evitar la
erosión de las superficies pinta-
das o de las piezas de plástico.
Líquido de frenos
recomendado:
DOT N°4
INSPECCIÓN DE LOS PIÑONES
1. Inspeccionar:
Diente del piñón
a
Desgaste excesivo
→ Reem-
plazar.
NOTA:
Sustituya el piñón de transmisión,
piñón de la rueda trasera y la cadena
de transmisión en conjunto.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 79
INSP
ADJ

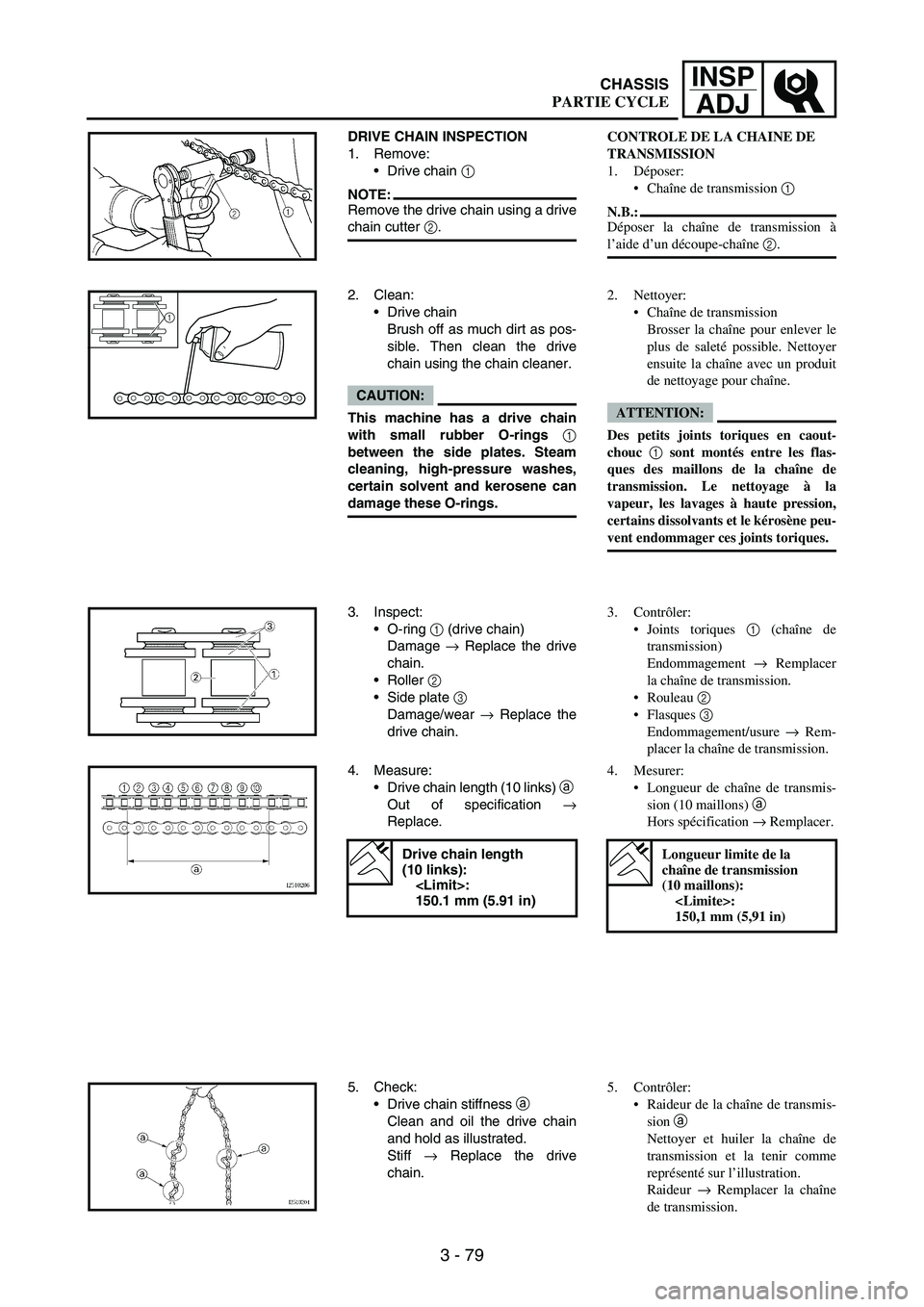

DRIVE CHAIN INSPECTION
1. Remove:
Drive chain
1
NOTE:Remove the drive chain using a drive
chain cutter
2.
2. Clean:
Drive chain
Brush off as much dirt as pos-
sible. Then clean the drive
chain using the chain cleaner.
CAUTION:
This machine has a drive chain
with small rubber O-rings 1
between the side plates. Steam
cleaning, high-pressure washes,
certain solvent and kerosene can
damage these O-rings.
1
3. Inspect:
O-ring
1 (drive chain)
Damage
→ Replace the drive
chain.
Roller
2
Side plate
3
Damage/wear → Replace the
drive chain.
4. Measure:
Drive chain length (10 links) a
Out of specification →
Replace.
Drive chain length
(10 links):
:
150.1 mm (5.91 in)
5. Check:
Drive chain stiffness a
Clean and oil the drive chain
and hold as illustrated.
Stiff → Replace the drive
chain.
CONTROLE DE LA CHAINE DE
TRANSMISSION
1. Déposer:
Chaîne de transmission 1
N.B.:
Déposer la chaîne de transmission à
l’aide d’un découpe-chaîne 2.
2. Nettoyer:
Chaîne de transmission
Brosser la chaîne pour enlever le
plus de saleté possible. Nettoyer
ensuite la chaîne avec un produit
de nettoyage pour chaîne.
ATTENTION:
Des petits joints toriques en caout-
chouc 1 sont montés entre les flas-
ques des maillons de la chaîne de
transmission. Le nettoyage à la
vapeur, les lavages à haute pression,
certains dissolvants et le kérosène peu-
vent endommager ces joints toriques.
3. Contrôler:
Joints toriques 1 (chaîne de
transmission)
Endommagement → Remplacer
la chaîne de transmission.
Rouleau 2
Flasques 3
Endommagement/usure → Rem-
placer la chaîne de transmission.
4. Mesurer:
Longueur de chaîne de transmis-
sion (10 maillons) a
Hors spécification → Remplacer.
Longueur limite de la
chaîne de transmission
(10 maillons):
:
150,1 mm (5,91 in)
5. Contrôler:
Raideur de la chaîne de transmis-
sion a
Nettoyer et huiler la chaîne de
transmission et la tenir comme
représenté sur l’illustration.
Raideur → Remplacer la chaîne
de transmission.
CHASSIS
PARTIE CYCLE
