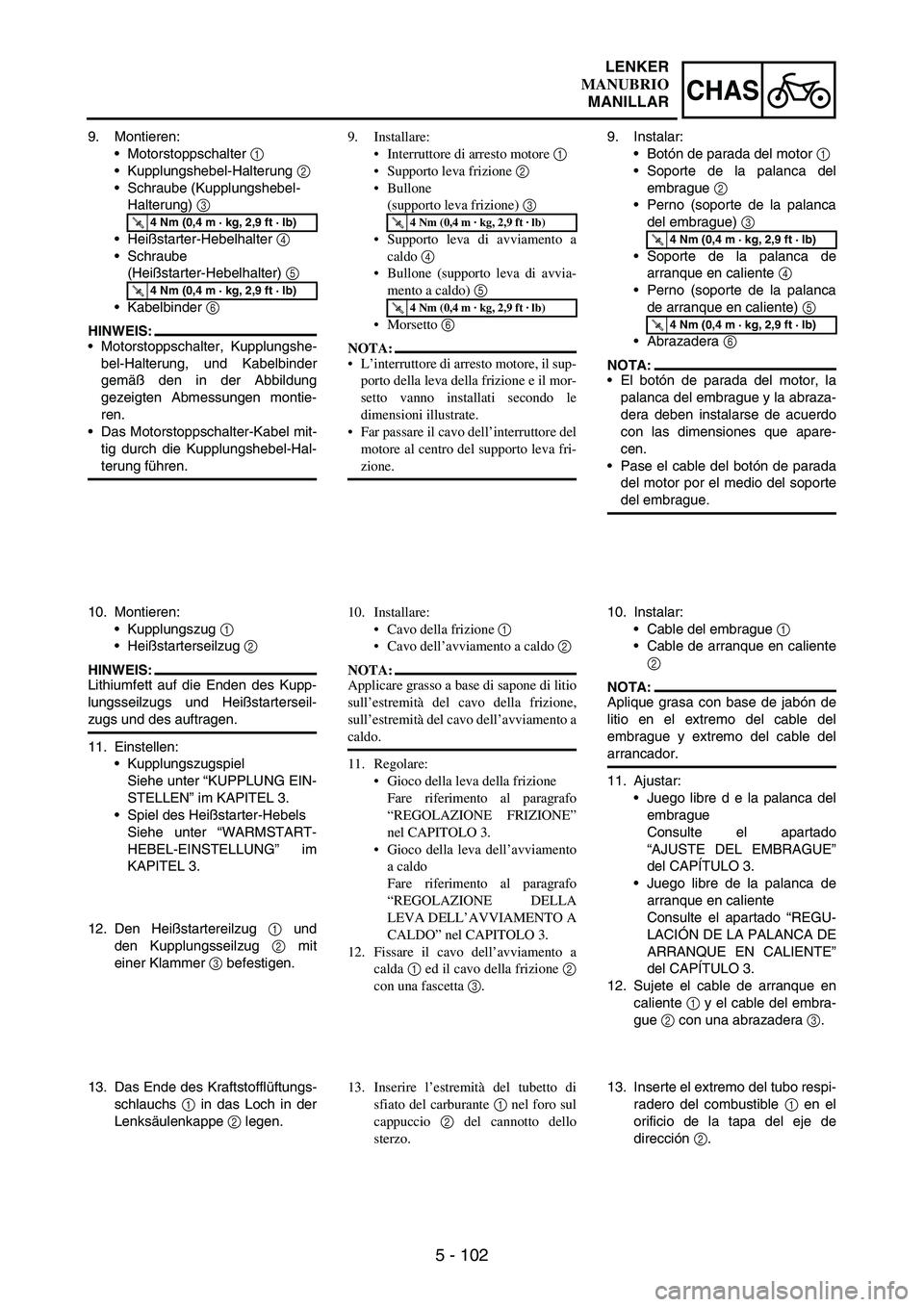

5 - 102
CHAS
9. Montieren:
Motorstoppschalter
1
Kupplungshebel-Halterung
2
Schraube (Kupplungshebel-
Halterung)
3
Heißstarter-Hebelhalter
4
Schraube
(Heißstarter-Hebelhalter)
5
Kabelbinder
6
HINWEIS:
Motorstoppschalter, Kupplungshe-
bel-Halterung, und Kabelbinder
gemäß den in der Abbildung
gezeigten Abmessungen montie-
ren.
Das Motorstoppschalter-Kabel mit-
tig durch die Kupplungshebel-Hal-
terung führen.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Montieren:
Kupplungszug
1
Heißstarterseilzug
2
HINWEIS:
Lithiumfett auf die Enden des Kupp-
lungsseilzugs und Heißstarterseil-
zugs und des auftragen.
11. Einstellen:
Kupplungszugspiel
Siehe unter “KUPPLUNG EIN-
STELLEN” im KAPITEL 3.
Spiel des Heißstarter-Hebels
Siehe unter “WARMSTART-
HEBEL-EINSTELLUNG” im
KAPITEL 3.
12. Den Heißstartereilzug
1 und
den Kupplungsseilzug
2 mit
einer Klammer
3 befestigen.
13. Das Ende des Kraftstofflüftungs-
schlauchs
1 in das Loch in der
Lenksäulenkappe
2 legen.9. Installare:
Interruttore di arresto motore 1
Supporto leva frizione 2
Bullone
(supporto leva frizione) 3
Supporto leva di avviamento a
caldo 4
Bullone (supporto leva di avvia-
mento a caldo) 5
Morsetto 6
NOTA:
L’interruttore di arresto motore, il sup-
porto della leva della frizione e il mor-
setto vanno installati secondo le
dimensioni illustrate.
Far passare il cavo dell’interruttore del
motore al centro del supporto leva fri-
zione.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Installare:
Cavo della frizione 1
Cavo dell’avviamento a caldo 2
NOTA:
Applicare grasso a base di sapone di litio
sull’estremità del cavo della frizione,
sull’estremità del cavo dell’avviamento a
caldo.
11. Regolare:
Gioco della leva della frizione
Fare riferimento al paragrafo
“REGOLAZIONE FRIZIONE”
nel CAPITOLO 3.
Gioco della leva dell’avviamento
a caldo
Fare riferimento al paragrafo
“REGOLAZIONE DELLA
LEVA DELL’AVVIAMENTO A
CALDO” nel CAPITOLO 3.
12. Fissare il cavo dell’avviamento a
calda 1 ed il cavo della frizione 2
con una fascetta 3.
13. Inserire l’estremità del tubetto di
sfiato del carburante 1 nel foro sul
cappuccio 2 del cannotto dello
sterzo.9. Instalar:
Botón de parada del motor
1
Soporte de la palanca del
embrague
2
Perno (soporte de la palanca
del embrague)
3
Soporte de la palanca de
arranque en caliente
4
Perno (soporte de la palanca
de arranque en caliente)
5
Abrazadera
6
NOTA:
El botón de parada del motor, la
palanca del embrague y la abraza-
dera deben instalarse de acuerdo
con las dimensiones que apare-
cen.
Pase el cable del botón de parada
del motor por el medio del soporte
del embrague.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Instalar:
Cable del embrague
1
Cable de arranque en caliente
2
NOTA:
Aplique grasa con base de jabón de
litio en el extremo del cable del
embrague y extremo del cable del
arrancador.
11. Ajustar:
Juego libre d e la palanca del
embrague
Consulte el apartado
“AJUSTE DEL EMBRAGUE”
del CAPÍTULO 3.
Juego libre de la palanca de
arranque en caliente
Consulte el apartado “REGU-
LACIÓN DE LA PALANCA DE
ARRANQUE EN CALIENTE”
del CAPÍTULO 3.
12. Sujete el cable de arranque en
caliente
1 y el cable del embra-
gue
2 con una abrazadera
3.
13. Inserte el extremo del tubo respi-
radero del combustible
1 en el
orificio de la tapa del eje de
dirección
2.
LENKER
MANUBRIO
MANILLAR

6 - 1
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000ELECTRICAL COMPONENTS
1Headlight
2Engine stop switch
3Clutch switch
4Diode
5Starter relay diode
6Throttle position sensor
7Starter relay
8Fuse
9Starting circuit cut-off relay
0TaillightANeutral switch
BStarter motor
CAC magneto
DRectifier/regulator
EIgnition coil
FSpark plug
GStart switch
HMain switch
ICDI unit
JBatteryCOLOR CODE
B ...................... Black
Br ..................... Brown
Gy .................... Gray
L ...................... Blue
O...................... Orange
R ...................... Red
Sb .................... Sky blue
W ..................... White
Y ...................... YellowB/L ................... Black/Blue
B/W .................. Black/White
L/B ................... Blue/Black
L/R ................... Blue/Red
L/Y ................... Blue/Yellow
L/W .................. Blue/White
R/B................... Red/Black
EC612000WIRING DIAGRAM
1 2345
678
90
A
B CDEFGH
I
J
WR
WR
R
BR/BBr
R
BR/BBr
RW
L/RL/BBB
SbL/W
WY
YW
L/YBBB
WY
RYW
R
LY
B
YLB/L
B
B
ON
OFF
10A
BB
OFF
STARTSTART
R-BrL/W
B
BrL/W
BrL/W
L/B-YB
YL
B
L-B
-Sb
B/WBBB
W/RB/W
R/BGyBrL/W
ON
STOP
OB
LYSbB/L
W RBrB/W
L/BGyWR/BO B
L Y SbB/L
B O
L/YSbL/R
R W
Y W
Y W
Y
L B
B
B
RRR/B
B Br B
B B B B
L/W
R
R
R R B
R
BrBr
L/W L/W
Br B
L/B
L/B
L/R

Br
R/B
L/B L/W
B/W
W W/RW
RO
L
Y
B/L
O

B
L
Y
B/LSbB/W
B
L/R L/Y L/Y
B
SbSb
BGy
CD
BH
5
9
G3 4
A 2I
EF
6 78
1
0J

6 - 2
–+ELEC
PARTIE ELECTRIQUE
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
COMPOSANTS ELECTRIQUES
1Phare
2Coupe-circuit du moteur
3Contacteur d’embrayage
4Diode
5Diode de relais de démarreur
6Détecteur de position
d’accélérateur
7Relais de démarreur
8Fusible
9Relais de coupe-circuit de
démarrage
0Lampe arrièreAContacteur de point mort
BMoteur de démarreur
CMagnéto CA
DRedresseur/régulateur
EBobine d’allumage
FBougie
GContacteur de démarrage
HCommutateur principal
IBloc CDI
JBatterieCODE DE COULEUR
B ........................ Noir
Br ....................... Brun
Gy ...................... Gris
L......................... Bleu
O ........................ Orange
R ........................ Rouge
Sb ....................... Bleu ciel
W ....................... Blanc
Y ........................ Jaune
B/L ..................... Noir/Bleu
B/W ................... Noir/BlancL/B ..................... Bleu/Noir
L/R ..................... Bleu/Rouge
L/Y..................... Bleu/Jaune
L/W.................... Bleu/Blanc
R/B..................... Rouge/Noir
SCHEMA DE CABLAGE
ELEKTRISCHE ANLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1Scheinwerfer
2Motorstoppschalter
3Kupplungsschalter
4Diode
5Starterrelaisdiode
6Drosselklappensensor
7Starterrelais
8Sicherung
9Starterkreis-
Unterbrecherrelais
0Rücklicht
ALeerlaufschalterBStartermotor
CAC-Magnetzünder
DGleichrichter/Regulierer
EZündspule
FZündkerze
GStartschalter
HZündschalter
ICDI-Zündbox
JBatterieFARB-KODIERUNG
B ...................... schwarz
Br ..................... braun
Gy .................... grau
L ...................... blau
O...................... orange
R ...................... rot
Sb .................... hellblau
W ..................... weiß
Y ...................... gelb
B/L ................... schwarz/blau
B/W.................. schwarz/weißL/B ................... blau/schwarz
L/R ................... blau/rot
L/Y ................... blau/gelb
L/W .................. blau/weiß
R/B................... rot/schwarz
SCHALTPLAN
IMPIANTO ELETTRICO
COMPONENTI ELETTRICI E SCHEMA DI CABLAGGIO
COMPONENTI ELETTRICI
1Faro
2Interruttore di arresto motore
3Interruttore frizione
4Diodo
5Diodo relé dello starter
6Sensore di posizione valvola
a farfalla
7Relé dello starter
8Fusibile
9Relé di esclusione del circuito
di avviamento
0Fanalino posterioreAInterruttore folle
BMotorino di avviamento
CMagnete CA
DRettificatore/regolatore
EBobina di accensione
FCandela d’accensione
GInterruttore di avviamento
HInterruttore principale
IUnità CDI
JBatteriaCODICE COLORE
B ........................ nero
Br ....................... marrone
Gy ...................... grigio
L......................... blu
O ........................ arancione
R ........................ rosso
Sb ....................... azzurro
W ....................... bianco
Y ........................ giallo
B/L ..................... nero/blu
B/W ................... nero/biancoL/B ..................... blu/nero
L/R ..................... blu/rosso
L/Y..................... blu/giallo
L/W .................... blu/bianco
R/B..................... rosso/nero
SCHEMA DI CABLAGGIO
SISTEMA ELÉCTRICO
COMPONENTES DEL SISTEMA ELÉCTRICO Y DIAGRAMA DE CABLES
COMPONENTES DEL SISTEMA ELÉCTRICO
1Faro
2Botón de parada del motor
3Interruptor del embrague
4Diodo
5Diodo del relé del
arrancador
6Sensor de posición del
acelerador
7Relé del arrancador
8Fusible
9Relé interruptor del circuito
de encendido0Piloto trasero
AInterruptor de punto muerto
BMotor de arranque
CMagneto de CA
DRectificador/regulador
EBobina de encendido
FBujía
GInterruptor de arranque
HInterruptor principal
IUnidad CDI
JBateríaCÓDIGO DE COLOR
B ...................... Negro
Br ..................... Marrón
Gy .................... Gris
L ....................... Azul
O ...................... Naranja
R ...................... Rojo
Sb .................... Azul cielo
W ..................... Blanco
Y ...................... Amarillo
B/L ................... Negro/Azul
B/W .................. Negro/BlancoL/B ................... Azul/Negro
L/R ................... Azul/Rojo
L/Y ................... Azul/Amarillo
L/W .................. Azul/Blanco
R/B................... Rojo/Negro
DIAGRAMA DE CABLES
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
COMPONENTI ELETTRICI E SCHEMA DI CABLAGGIO
COMPONENTES DEL SISTEMA ELÉCTRICO Y DIAGRAMA DE CABLES
1
2
3
4
5
6
7

6 - 13
–+ELECIGNITION SYSTEM
SPARK GAP TEST
1. Disconnect the ignition coil from
spark plug.
2. Remove the ignition coil cap.
3. Connect the dynamic spark
tester
1 (ignition checker
2) as
shown.
Ignition coil
3
Spark plug
4
ÈFor USA and CDN
ÉExcept for USA and CDN
4. Kick the kickstarter crank.
5. Check the ignition spark gap.
6. Start engine, and increase spark
gap until misfire occurs. (for USA
and CDN only)
Minimum spark gap:
6.0 mm (0.24 in)
È
É
COUPLERS, LEADS AND
IGNITION COIL CONNECTION
INSPECTION
1. Check:
Couplers and leads connec-
tion
Rust/dust/looseness/short-cir-
cuit
→ Repair or replace.
Ignition coil and spark plug as
they are fitted
Push in the ignition coil until it
closely contacts the spark plug
hole in the cylinder head
cover.
ENGINE STOP SWITCH
INSPECTION
1. Inspect:
Engine stop switch conduct
No continuity while being pushed
→
Replace.
Continuity while being freed
→
Replace.Tester (+) lead →
Black lead 1

Tester (–) lead →
Black lead 2

B
1
B
2
Tester
selector
position
PUSH IN
Ω
×
1
FREE
TEST DE LA LONGUEUR
D’ETINCELLE D’ALLUMAGE
1. Déconnecter la bobine d’allumage
de la bougie.
2. Déposer le capuchon de la bobine
d’allumage.
3. Connecter le testeur dynamique
d’étincelle 1 (testeur d’allumage
2) comme indiqué.
Bobine d’allumage 3
Bougie 4
È
USA et CDN
É
Excepté USA et CDN
4. Actionner le kick.
5. Contrôler la longueur d’étincelle
d’allumage.
6. Démarrer le moteur et augmenter la
longueur d’étincelle jusqu’à ce
qu’un raté se produise. (uniquement
USA et CDN)
Longueur d’étincelle
minimum:
6,0 mm (0,24 in)
CONTROLE DES CONNEXIONS
DES RACCORDS, FILS ET BOBINE
D’ALLUMAGE
1. Contrôler:
Connexion de coupleurs et fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
Bobine d’allumage et bougie tel-
les quelles
Insérer la bobine d’allumage
jusqu’à ce qu’elle touche le trou
de bougie dans le couvercle de la
culasse.
CONTROLE DU COUPE-CIRCUIT
DU MOTEUR
1. Contrôler:
Continuité du coupe-circuit du
moteur
Pas de continuité lorsqu’enfoncé →
Remplacer.
Continuité lorsque relâché → Rempla-
cer.Fil (+) de multimètre → Fil noir 1
Fil (–) de multimètre → Fil noir 2
B
1 B
2 Position de
sélecteur du
multimètre
ENFONCE
Ω × 1
RELACHE
SYSTEME D’ALLUMAGE

6 - 14
–+ELEC
ZÜNDFUNKENSTRECKE
KONTROLLIEREN
1. Die Zündspule von der Zünd-
kerze abziehen.
2. Den Zündspulendeckel aus-
bauen.
3. Den Zündfunkenstreckentester
1 (bzw.
2) wie abgebildet
anschließen.
Zündspule
3
Zündkerze
4
ÈNur USA und CDN
ÉNicht USA und CDN
4. Den Motor mit dem Kickstarter
durchdrehen.
5. Die Zündfunkenstrecke kontrol-
lieren.
6. Den Motor anlassen und die
Zündfunkenstrecke vergrößern,
bis es zu Fehlzündungen kommt
(nur USA und CDN).
STECKVERBINDER-, KABEL- UND
ZÜNDSPULENANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
Steckverbinder- und Kabelan-
schlüsse
Rost/Staub/Lockerheit/Kurz-
schluß
→ Instand setzen oder
erneuern.
Zündspule und Zündkerze wie
angebracht
Die Zündspule eindrücken, bis
sie das Zündkerzenloch im
Zylinderkopfdeckel fest
berührt.
MOTORSTOPPSCHALTER
KONTROLLIEREN
1. Kontrollieren:
Motorstoppschalter
(auf Durchgang)
Kein Durchgang bei gedrücktem
Schalter
→ Erneuern.
Durchgang bei freigelassenem
Schalter
→ Erneuern.
Min. Zündfunkenstrecke:
6,0 mm (0,24 in)
Meßkabel (+) →
Schwarz Kabel 1
Meßkabel (–) →
Schwarz Kabel 2
B
1 B
2 Meßgerät-
Einstellung
GEDRÜCKTΩ × 1
FREI
TEST DELLA DISTANZA TRA GLI
ELETTRODI
1. Scollegare la bobina di accensione
dalla candela.
2. Rimuovere il cappuccio della
bobina di ignizione.
3. Collegare il tester della dinamicità
della scintilla 1 (tester dell’accen-
sione 2) come illustrato.
Bobina di accensione 3
Candela 4
È
Per USA e CDN
É
Tranne per USA e CDN
4. Agire sulla pedivella di avviamento.
5. Controllare la distanza tra gli elet-
trodi.
6. Avviare il motore ed aumentare la
distanza tra gli elettrodi fino a che
non si verifica uno scatto a vuoto.
(Solo per USA e CDN)
ISPEZIONE DEL COLLEGA-
MENTO DEGLI ACCOPPIATORI,
DEI CAVI E DELLA BOBINA DI
IGNIZIONE
1. Controllare:
Collegamento degli accoppiatori
e dei cavi
Ruggine/polvere/allentamento/
cortocircuito → Riparare o sosti-
tuire.
Collocazione della bobina di igni-
zione e della candela
Spingere in dentro la bobina di
ignizione fino a che è in stretto
contatto con il foro candela nel
coperchio della testata cilindro.
ISPEZIONE DELL’INTERRUT-
TORE DI ARRESTO DEL MOTORE
1. Ispezionare:
Conduzione interruttore di arresto
motore
Assenza di continuità se premuto →
Sostituire.
Continuità se rilasciato → Sostituire.
Distanza minima tra gli
elettrodi:
6,0 mm (0,24 in)
Conduttore (+) del tester →
Conduttore nero 1
Conduttore (–) del tester →
Conduttore nero 2
B
1 B
2 Posizione
selettore
tester
PREMUTO
Ω × 1
RILASCIATO
PRUEBA DE LA SEPARACIÓN
ENTRE PUNTAS DE LA BUJÍA
1. Desconecte la bobina de encen-
dido de la bujía.
2. Quite la tapa de la bobina de
encendido.
3. Conecte el tester dinámico de la
bujía
1 (comprobador de
encendido
2) tal y como se
muestra.
Bobina de encendido
3
Bujía
4
ÈPara USA y CDN
ÉExcepto USA y CDN
4. Accione el pedal de arranque.
5. Compruebe la separación entre
puntas de la bujía de encendido.
6. Arranque el motor e incremente
la separación entre puntas de la
bujía hasta que deje de saltar la
chispa (solamente para USA y
CDN).
IMPECCIÓN DE LA CONEXIÓN DE
LOS ACOPLADORES, CABLES Y
BOBINA DE ENCENDIDO
1. Comprobar:
Conexión de acopladores y
cables
Oxido/polvo/flojedad/cortocir-
cuito
→ Reparar o reemplazar.
Bobina de encendido y bujía
para ver cómo están colocadas
Presione hacia dentro la
bobina de encendido hasta
que esté bien en contacto con
el orificio de la bujía de la
cubierta de la culata.
INSPECCIÓN DEL BOTÓN DE
PARADA DE MOTOR
1. Inspeccionar:
Conducto del botón de parada
de motor
Sin continuidad mientras se man-
tiene pulsado
→ Reemplazar.
Con continuidad mientras se suelta
→ Reemplazar.
Separación entre puntas
mínima de la bujía:
6,0 mm (0,24 in)
Cable del tester (+) →
Cable negro 1
Cable del tester (–) →
Cable negro 2
B
1 B
2 Posición
del selector
del tester
PULSAR
Ω × 1
LIBRE
ZÜNDANLAGE
IMPIANTO DI ACCENSIONE
SISTEMA DE ENCENDIDO

6 - 65
–+ELECTHROTTLE POSITION SENSOR SYSTEM
8. Tighten:
Screw
(throttle position sensor)
1
9. Stop the engine.
1
THROTTLE POSITION SENSOR
INPUT VOLTAGE INSPECTION
1. Disconnect the throttle position
sensor coupler.
2. Start the engine.
3. Inspect:
Throttle position sensor input
voltage
Out of specification
→
Replace the CDI unit.
Tester (+) lead →
Blue lead 1

Tester (–) lead →

Black/Blue lead 2
Throttle
position
sensor input
voltageTester
selector
position
4 ~ 6 V DCV-20
8. Serrer:
Vis
(capteur de papillon des gaz) 1
9. Arrêter le moteur.
CONTROLE DE LA TENSION
D’ENTREE DU CAPTEUR DE
PAPILLON DES GAZ
1. Débrancher la fiche rapide du cap-
teur de papillon des gaz.
2. Démarrer le moteur.
3. Contrôler:
Tension d’entrée du capteur de
papillon des gaz
Hors spécifications → Remplacer
le bloc CDI.
Fil (+) de multimètre → Fil bleu 1
Fil (–) de multimètre →
Fil noir/bleu 2
Tension
d’entrée du
capteur de
papillon des gaz Position de
sélecteur du
multimètre
4 à 6 V DCV-20
CIRCUIT DU CAPTEUR DE PAPILLON DES GAZ

6 - 66
–+ELEC
8. Festziehen:
Schraube
(Drosselklappensensor)
1
9. Den Motor stoppen.
PRÜFEN DER DROSSELKLAP-
PENSENSOR-EINGANGSSPAN-
NUNG
1. Die Drosselklappensensor-
Steckverbindung trennen.
2. Den Motor starten.
3. Kontrollieren:
Drosselklappensensor-Ein-
gangsspannung
Außerhalb des Sollwerts
→
Die CDI-Einheit austauschen.
Meßkabel (+) → Blaues Kabel 1
Meßkabel (–) →
Schwarzes/Blaues Kabel 2
Drosselklap-
pensensor-
Eingangs-
spannung Meßgerät-
Einstellung
4–6 V DCV-20
8. Serrare:
Vite (sensore di posizione della
valvola a farfalla) 1
9. Fermare il motore.
ISPEZIONE TENSIONE DI
INGRESSO SENSORE DELLA
POSIZIONE DELLA VALVOLA A
FARFALLA
1. Scollegare l’accoppiatore del sen-
sore di posizione della valvola a far-
falla
2. Avviare il motore.
3. Ispezionare:
Tensione di ingresso sensore di
posizione della valvola a farfalla
Fuori specifica → Sostituire
l’unità CDI.
Conduttore (+) del tester →
Conduttore blu 1
Conduttore (–) del tester →
Conduttore nero/blu 2
Tensione di
ingresso sensore
di posizione della
valvola a farfallaPosizione
selettore
tester
4 ~ 6 V DCV-20
8. Apretar:
Tornillo (sensor de posición
del acelerador)
1
9. Parar el motor.
INSPECCIÓN DE LA TENSIÓN DE
ENTRADA DEL SENSOR DE
POSICIÓN DEL ACELERADOR
1. Desconectar el acoplador sen-
sor de posición del acelerador.
2. Arrancar el motor.
3. Inspeccionar:
Tensión de entrada del sensor
de posición del acelerador
Fuera de especificaciones
→
Reemplace la unidad CDI.
Cable del tester (+) →
Cable azul 1
Cable del tester (–) →
Cable negro/azul 2
Tensión de
entrada del
sensor de
posición del
aceleradorPosición
del selector
del tester
4 ~ 6 V DCV-20
DROSSELKLAPPENSENSOR
SISTEMA SENSORE DELLA POSIZIONE DELLA VALVOLA A FARFALLA
SISTEMA SENSOR DE LA POSICIÓN DEL ACELERADOR

7 - 3
TUNSETTING
CAUTION:
The carburetor is extremely sen-
sitive to foreign matter (dirt,
sand, water, etc.). During instal-
lation, do not allow foreign mat-
ter to get into the carburetor.
Always handle the carburetor
and its components carefully.
Even slight scratches, bends or
damage to carburetor parts may
prevent the carburetor from
functioning correctly. Carefully
perform all servicing with the
appropriate tools and without
applying excessive force.
When the engine is stopped or
when riding at no load, do not
open and close the throttle
unnecessarily. Otherwise, too
much fuel may be discharged,
starting may become difficult or
the engine may not run well.
After installing the carburetor,
check that the throttle operates
correctly and opens and closes
smoothly.
Atmospheric conditions and
carburetor settings
The air density (i.e., concentration
of oxygen in the air) determines
the richness or leanness of the air/
fuel mixture. Therefore, refer to the
above table for mixture settings.
That is:
Higher temperature expands the
air with its resultant reduced den-
sity.
Higher humidity reduces the
amount of oxygen in the air by so
much of the water vapor in the
same air.
Lower atmospheric pressure (at a
high altitude) reduces the density
of the air.
Air temp. HumidityAir
pressure
(altitude)Mixture Setting
High High Low (high) Richer Leaner
Low Low High (low) Leaner Richer
ATTENTION:
Le carburateur est extrêmement
sensible à toute pénétration de cras-
ses, sable, eau, etc. Bien veiller, lors
de tout travail sur le carburateur,
d’empêcher toute pénétration
d’objets quelconques.
Toujours manipuler le carburateur
et ses organes avec le plus grand
soin. Même de légères griffes, défor-
mations ou petits endommagements
peuvent empêcher son bon fonction-
nement. Effectuer soigneusement
tous les entretiens avec les outils
appropriés et sans recourir à une
force excessive.
Ne pas actionner sans raison la poi-
gnée des gaz lorsque le moteur est
coupé ou lorsqu’il tourne à vide. En
effet, cela provoquerait un apport
excédentaire en essence, rendant
difficile la mise en marche du
moteur ou entraînant son mauvais
fonctionnement.
Après la remise en place du carbu-
rateur, s’assurer que la poignée des
gaz fonctionne correctement.
Conditions atmosphériques et réglages
de carburateur
La densité de l’air, c.-à-d. la concen-
tration d’oxygène dans l’air, déter-
mine la richesse ou la pauvreté de
l’émulsion air/carburant. Il convient
dès lors de se conformer au tableau ci-
dessus.
La densité de l’air varie en fonction des
trois facteurs suivants:
La température de l’air: la densité de
l’air diminue au fur et à mesure que
l’air se dilate sous les températures
élevées.
Le taux d’humidité de l’air: le taux
d’oxygène diminue au fur et à mesure
que le taux d’humidité augmente.
Pression atmosphérique (altitude): la
densité diminue au fur et à mesure que
la pression atmosphérique descend
(altitude élevée).
Tempé-
ratureHumiditéPression
atmos-
phérique
(altitude)Emulsion Réglage
Haute HauteBasse
(haute)Plus
richePlus
pauvre
Basse BasseHaute
(basse)Plus
pauvrePlus
riche
REGLAG
