YAMAHA WR 250F 2005 Betriebsanleitungen (in German)

7 - 50
TUN

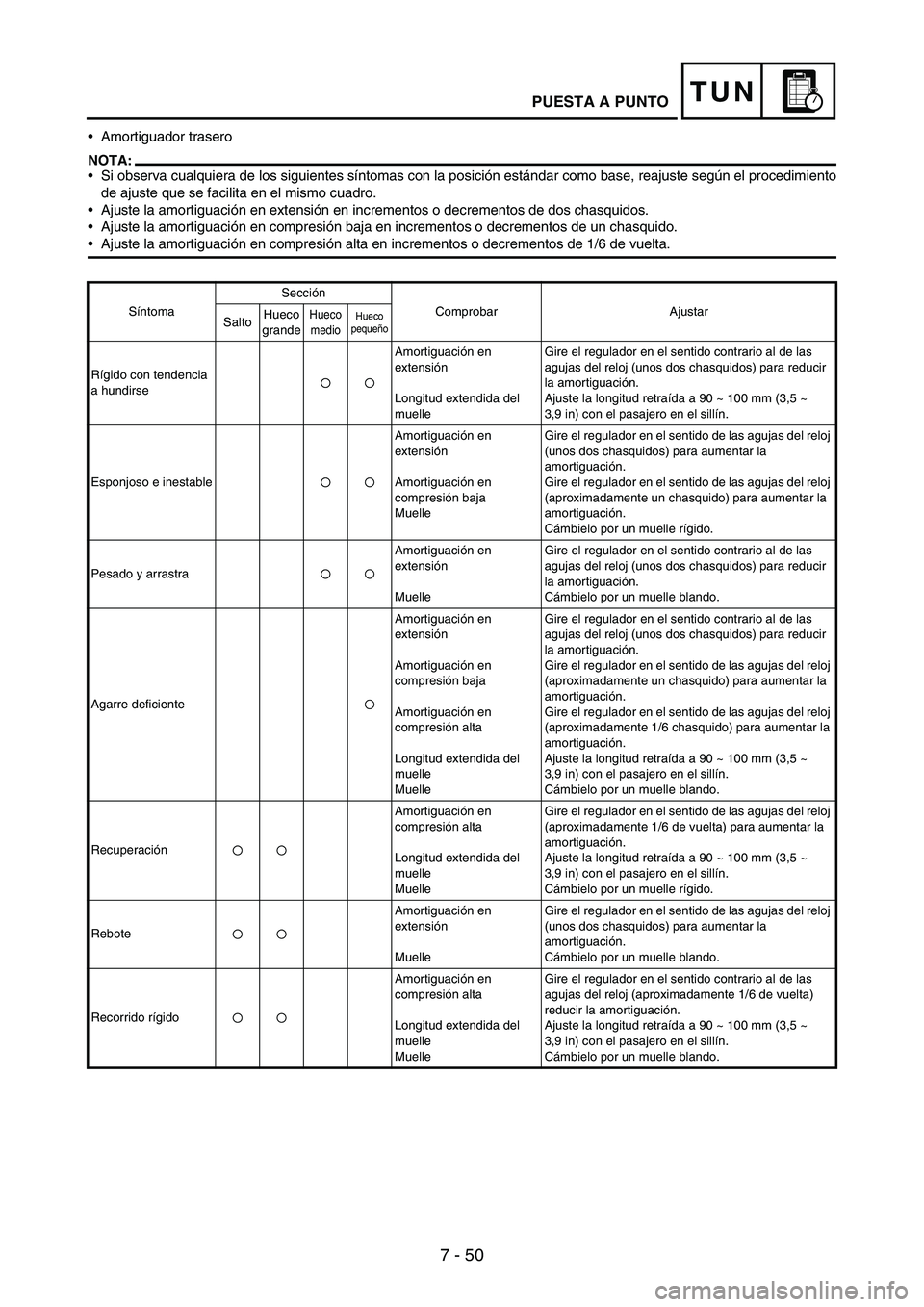

Amortiguador trasero
NOTA:
Si observa cualquiera de los siguientes síntomas con la posición estándar como base, reajuste según el procedimiento
de ajuste que se facilita en el mismo cuadro.
Ajuste la amortiguación en extensión en incrementos o decrementos de dos chasquidos.
Ajuste la amortiguación en compresión baja en incrementos o decrementos de un chasquido.
Ajuste la amortiguación en compresión alta en incrementos o decrementos de 1/6 de vuelta.
SíntomaSección
Comprobar Ajustar
SaltoHueco
grandeHueco
medioHueco
pequeño
Rígido con tendencia
a hundirseAmortiguación en
extensión
Longitud extendida del
muelle Gire el regulador en el sentido contrario al de las
agujas del reloj (unos dos chasquidos) para reducir
la amortiguación.
Ajuste la longitud retraída a 90 ~ 100 mm (3,5 ~
3,9 in) con el pasajero en el sillín.
Esponjoso e inestableAmortiguación en
extensión
Amortiguación en
compresión baja
MuelleGire el regulador en el sentido de las agujas del reloj
(unos dos chasquidos) para aumentar la
amortiguación.
Gire el regulador en el sentido de las agujas del reloj
(aproximadamente un chasquido) para aumentar la
amortiguación.
Cámbielo por un muelle rígido.
Pesado y arrastraAmortiguación en
extensión
MuelleGire el regulador en el sentido contrario al de las
agujas del reloj (unos dos chasquidos) para reducir
la amortiguación.
Cámbielo por un muelle blando.
Agarre deficienteAmortiguación en
extensión
Amortiguación en
compresión baja
Amortiguación en
compresión alta
Longitud extendida del
muelle
MuelleGire el regulador en el sentido contrario al de las
agujas del reloj (unos dos chasquidos) para reducir
la amortiguación.
Gire el regulador en el sentido de las agujas del reloj
(aproximadamente un chasquido) para aumentar la
amortiguación.
Gire el regulador en el sentido de las agujas del reloj
(aproximadamente 1/6 chasquido) para aumentar la
amortiguación.
Ajuste la longitud retraída a 90 ~ 100 mm (3,5 ~
3,9 in) con el pasajero en el sillín.
Cámbielo por un muelle blando.
RecuperaciónAmortiguación en
compresión alta
Longitud extendida del
muelle
MuelleGire el regulador en el sentido de las agujas del reloj
(aproximadamente 1/6 de vuelta) para aumentar la
amortiguación.
Ajuste la longitud retraída a 90 ~ 100 mm (3,5 ~
3,9 in) con el pasajero en el sillín.
Cámbielo por un muelle rígido.
ReboteAmortiguación en
extensión
MuelleGire el regulador en el sentido de las agujas del reloj
(unos dos chasquidos) para aumentar la
amortiguación.
Cámbielo por un muelle blando.
Recorrido rígidoAmortiguación en
compresión alta
Longitud extendida del
muelle
MuelleGire el regulador en el sentido contrario al de las
agujas del reloj (aproximadamente 1/6 de vuelta)
reducir la amortiguación.
Ajuste la longitud retraída a 90 ~ 100 mm (3,5 ~
3,9 in) con el pasajero en el sillín.
Cámbielo por un muelle blando.
PUESTA A PUNTO
