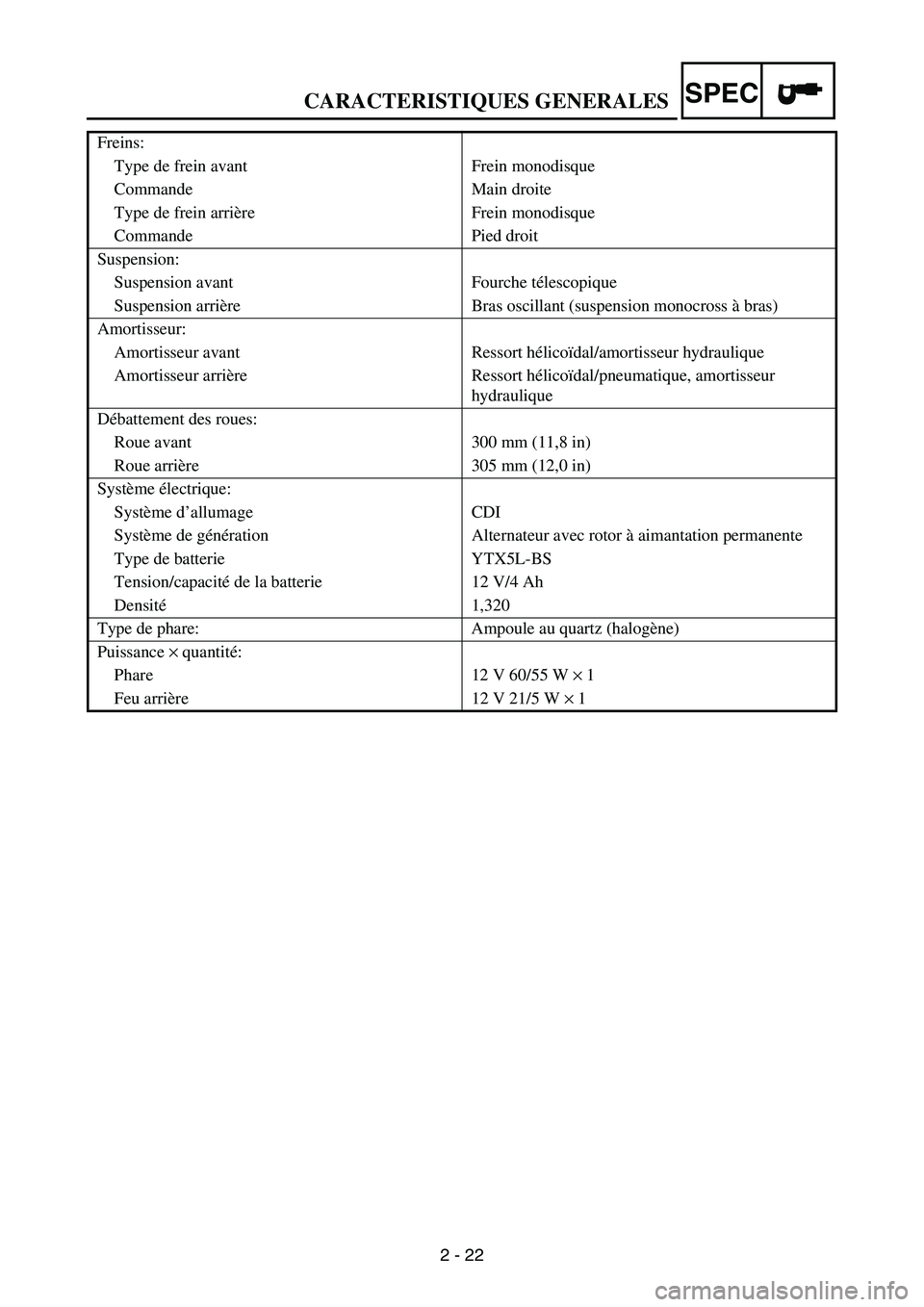

CARACTERISTIQUES GENERALES
2 - 22
SPEC
Freins:
Type de frein avant Frein monodisque
Commande Main droite
Type de frein arrière Frein monodisque
Commande Pied droit
Suspension:
Suspension avant Fourche télescopique
Suspension arrière Bras oscillant (suspension monocross à bras)
Amortisseur:
Amortisseur avant Ressort hélicoïdal/amortisseur hydraulique
Amortisseur arrière Ressort hélicoïdal/pneumatique, amortisseur
hydraulique
Débattement des roues:
Roue avant 300 mm (11,8 in)
Roue arrière 305 mm (12,0 in)
Système électrique:
Système d’allumage CDI
Système de génération Alternateur avec rotor à aimantation permanente
Type de batterie YTX5L-BS
Tension/capacité de la batterie 12 V/4 Ah
Densité1,320
Type de phare: Ampoule au quartz (halogène)
Puissance × quantité:
Phare 12 V 60/55 W × 1
Feu arrière 12 V 21/5 W × 1

CARACTERISTIQUES D’ENTRETIEN
2 - 23
SPEC
CARACTERISTIQUES D’ENTRETIEN
MOTEUR
Elément Standard Limite
Culasse:
Limite de déformation ---- 0,05 mm
(0,002 in)
Cylindre:
Alésage 77,00 à 77,01 mm
(3,0315 à 3,0319 in)----
Limite d’ovalisation ---- 0,05 mm
(0,002 in)
Arbre à cames:
Méthode de transmission Transmission par chaîne (gauche) ----
Diamètre intérieur du chapeau d’arbre à cames 22,000 à 22,021 mm
(0,8661 à 0,8670 in)----
Diamètre extérieur de l’arbre à cames 21,959 à 21,972 mm
(0,8645 à 0,8650 in)----
Jeu arbre-chapeau 0,028 à 0,062 mm
(0,0011 à 0,0024 in)0,08 mm
(0,003 in)
Dimensions de la came
Admission“A”30,296 à 30,346 mm
(1,1923 à 1,1947 in)30,196 mm
(1,1888 in)
“B”22,45 à 22,55 mm
(0,8839 à 0,8878 in)22,35 mm
(0,8799 in)
Echappement“A”30,399 à 30,499 mm
(1,1968 à 1,2007 in)30,299 mm
(1,1929 in)
“B”22,45 à 22,55 mm
(0,8839 à 0,8878 in)22,35 mm
(0,8799 in)
Limite de faux-rond d’arbre à cames ---- 0,03 mm
(0,0012 in)
A
B

CARACTERISTIQUES D’ENTRETIEN
2 - 24
SPEC
Chaîne de distribution:
Type de chaîne de distribution/nbre de maillons 92RH2010-114M/114 ----
Méthode de réglage de la chaîne de distribution Automatique ----
Soupape, siège de soupape, guide de soupape:
Jeu aux soupapes (à froid) IN 0,10 à 0,15 mm
(0,0039 à 0,0059 in)----
EX 0,17 à 0,22 mm
(0,0067 à 0,0087 in)----
Dimensions des soupapes:
Diamètre de la tête “A”IN 22,9 à 23,1 mm
(0,9016 à 0,9094 in)----
EX 24,4 à 24,6 mm
(0,9606 à 0,9685 in)----
Largeur de portée “B”IN 2,26 mm (0,089 in) ----
EX 2,26 mm (0,089 in) ----
Largeur de siège “C”IN 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
EX 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
Epaisseur de rebord “D”IN 0,8 mm (0,0315 in) ----
EX 0,7 mm (0,0276 in) ----
Diamètre extérieur de la queue IN 3,975 à 3,990 mm
(0,1565 à 0,1571 in)3,945 mm
(0,1553 in)
EX 4,460 à 4,475 mm
(0,1756 à 0,1762 in)4,430 mm
(0,1744 in)
Diamètre intérieur du guide IN 4,000 à 4,012 mm
(0,1575 à 0,1580 in)4,050 mm
(0,1594 in)
EX 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,550 mm
(0,1791 in)
Jeu queue-guide IN 0,010 à 0,037 mm
(0,0004 à 0,0015 in)0,08 mm
(0,003 in)
EX 0,025 à 0,052 mm
(0,0010 à 0,0020 in)0,10 mm
(0,004 in) Elément Standard Limite
BC
DA
Diamètre de la tête Largeur de portée Largeur du siège Epaisseur de rebord

CARACTERISTIQUES D’ENTRETIEN

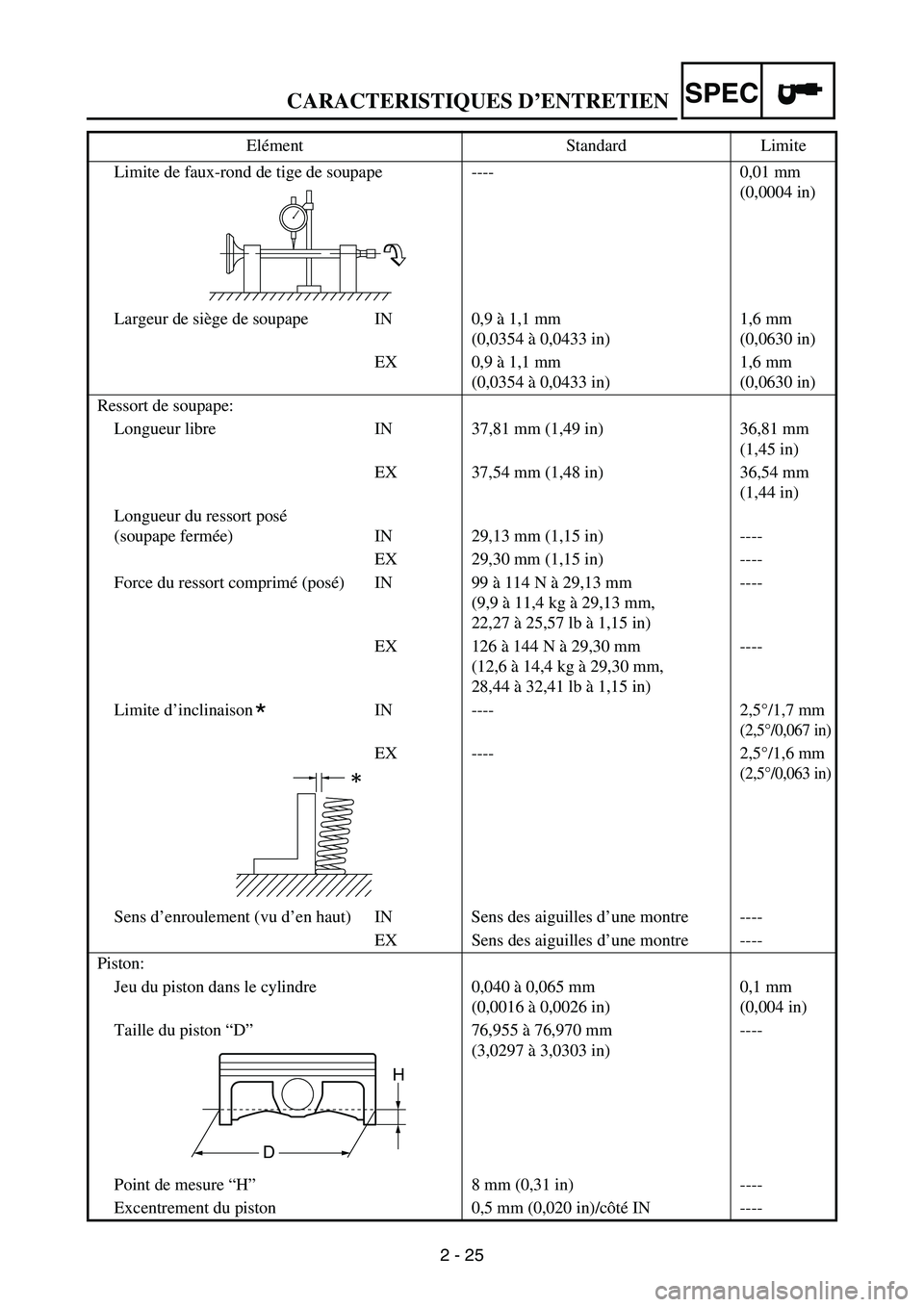

2 - 25
SPEC
Limite de faux-rond de tige de soupape ---- 0,01 mm
(0,0004 in)
Largeur de siège de soupape IN 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
EX 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
Ressort de soupape:
Longueur libre IN 37,81 mm (1,49 in) 36,81 mm
(1,45 in)
EX 37,54 mm (1,48 in) 36,54 mm
(1,44 in)
Longueur du ressort posé
(soupape fermée) IN 29,13 mm (1,15 in) ----
EX 29,30 mm (1,15 in) ----
Force du ressort comprimé (posé)IN 99 à 114 N à 29,13 mm
(9,9 à 11,4 kg à 29,13 mm,
22,27 à 25,57 lb à 1,15 in)----
EX 126 à 144 N à 29,30 mm
(12,6 à 14,4 kg à 29,30 mm,
28,44 à 32,41 lb à 1,15 in)----
Limite d’inclinaison IN ---- 2,5°/1,7 mm
(2,5°/0,067 in)
EX ---- 2,5°/1,6 mm
(2,5°/0,063 in)
Sens d’enroulement (vu d’en haut) IN Sens des aiguilles d’une montre ----
EX Sens des aiguilles d’une montre ----
Piston:
Jeu du piston dans le cylindre 0,040 à 0,065 mm
(0,0016 à 0,0026 in)0,1 mm
(0,004 in)
Taille du piston “D”76,955 à 76,970 mm
(3,0297 à 3,0303 in)----
Point de mesure “H”8 mm (0,31 in) ----
Excentrement du piston 0,5 mm (0,020 in)/côté IN ---- Elément Standard Limite
*
H
D

CARACTERISTIQUES D’ENTRETIEN
2 - 26
SPEC
Diamètre intérieur de l’alésage de l’axe de piston 16,002 à 16,013 mm
(0,6300 à 0,6304 in)16,043 mm
(0,6316 in)
Diamètre extérieur de l’axe de piston 15,991 à 16,000 mm
(0,6296 à 0,6299 in)15,971 mm
(0,6288 in)
Segments de piston:
Segment de feu:
Type Cylindrique ----
Dimensions (B × T) 0.90 × 2,75 mm (0,04 × 0,11 in) ----
Ecartement des becs (segment monté)0,15 à 0,25 mm
(0,006 à 0,010 in)0,50 mm
(0,020 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité:
Type Conique ----
Dimensions (B × T) 0,80 × 2,75 mm (0,03 × 0,11 in) ----
Ecartement des becs (segment monté)0,30 à 0,45 mm
(0,012 à 0,018 in)0,80 mm
(0,031 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile:
Dimensions (B × T) 1,50 × 2,25 mm (0,06 × 0,09 in) ----
Ecartement des becs (segment monté)0,10 à 0,40 mm
(0,004 à 0,016)----
Vilebrequin:
Largeur du vilebrequin “A”55,95 à 56,00 mm
(2,203 à 2,205 in)----
Limite de déformation “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Jeu latéral de tête de bielle “D”0,15 à 0,45 mm
(0,0059 à 0,0177 in)0,50 mm
(0,02 in)
Jeu de pied de bielle “F”0,4 à 1,0 mm (0,02 à 0,04 in) 2,0 mm
(0,08 in) Elément Standard Limite
T
B
B
T
B
T

CARACTERISTIQUES D’ENTRETIEN
2 - 27
SPEC
Embrayage:
Epaisseur du disque garni 2,9 à 3,1 mm (0,114 à 0,122 in) 2,7 mm
(0,106 in)
Quantité9 ----
Epaisseur du disque d’embrayage 1,1 à 1,3 mm (0,043 à 0,051 in) ----
Quantité8 ----
Limite de déformation ---- 0,1 mm
(0,004 in)
Longueur libre de ressort d’embrayage 37,0 mm (1,46 in) 36,0 mm
(1,42 in)
Quantité5 ----
Jeu de butée de cloche d’embrayage 0,10 à 0,35 mm
(0,0039 à 0,0138 in)----
Jeu radial de cloche d’embrayage 0,010 à 0,044 mm
(0,0004 à 0,0017 in)----
Méthode de débrayage Poussée interne, poussée par came ----
Sélecteur:
Type de sélecteur Tambour de came et barre de gui-
dage----
Limite de flexion de barre de guidage ---- 0,05 mm
(0,002 in)
Kick:
Type Kick et type à rochet ----
Carburateur:
Type/fabricant FCR-MX37/KEIHIN
Marque d’identification 5UM8 80
Gicleur principal (MJ) N°168
Gicleur principal (M.A.J.)ø2,0
Aiguille (J.N.) OBERP-5
Echancrure (C.A) 1,5
Gicleur de ralenti (P.J) N°40
Gicleur d’air de ralenti (P.A.J) N°70
Orifice de déversement du circuit
de ralenti (P.O)ø0,9
Vis de ralenti (exemple) (P.S) 1-3/4
Dérivation (B.P)ø1,0
Taille du siège de soupape (V.S)ø3,8
Gicleur de starter (G.S) N°72
Gicleur de fuite (Acc.P) N°95
Hauteur du flotteur (F.H) 8 mm (0,31 in)
Régime de ralenti 1.900 à 2.100 tr/min
Dépression à l’admission 29,3 à 34,7 kPa
(220 à 260 mmHg,
8,66 à 10,24 inHg)
Jeu du levier de démarrage à chaud 3 à 6 mm
(0,12 à 0,24 in) Elément Standard Limite

CARACTERISTIQUES D’ENTRETIEN

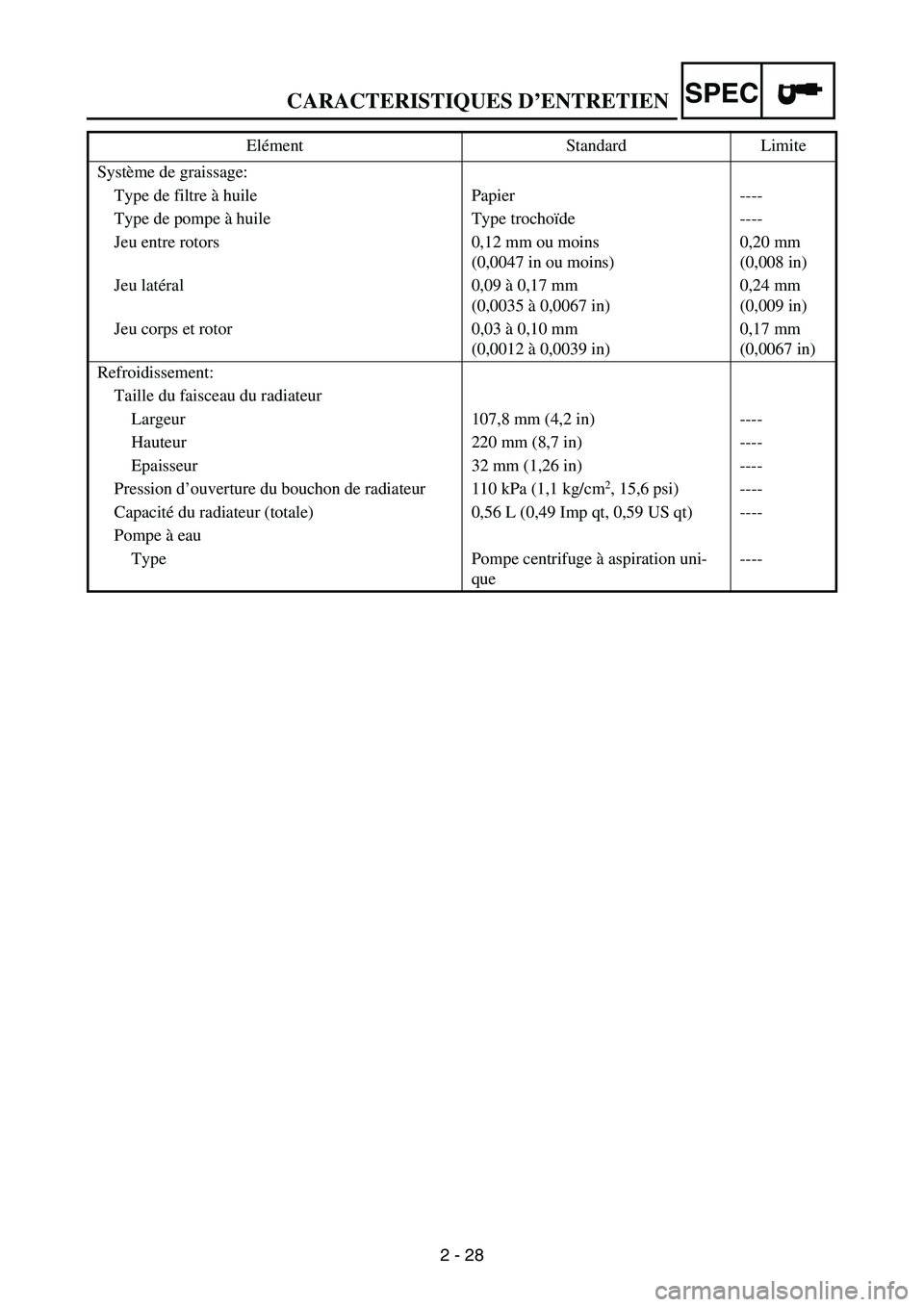

2 - 28
SPEC
Système de graissage:
Type de filtre à huile Papier ----
Type de pompe à huile Type trochoïde ----
Jeu entre rotors 0,12 mm ou moins
(0,0047 in ou moins)0,20 mm
(0,008 in)
Jeu latéral 0,09 à 0,17 mm
(0,0035 à 0,0067 in)0,24 mm
(0,009 in)
Jeu corps et rotor 0,03 à 0,10 mm
(0,0012 à 0,0039 in)0,17 mm
(0,0067 in)
Refroidissement:
Taille du faisceau du radiateur
Largeur 107,8 mm (4,2 in) ----
Hauteur 220 mm (8,7 in) ----
Epaisseur 32 mm (1,26 in) ----
Pression d’ouverture du bouchon de radiateur 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Capacité du radiateur (totale) 0,56 L (0,49 Imp qt, 0,59 US qt) ----
Pompe à eau
Type Pompe centrifuge à aspiration uni-
que---- Elément Standard Limite

CARACTERISTIQUES D’ENTRETIEN

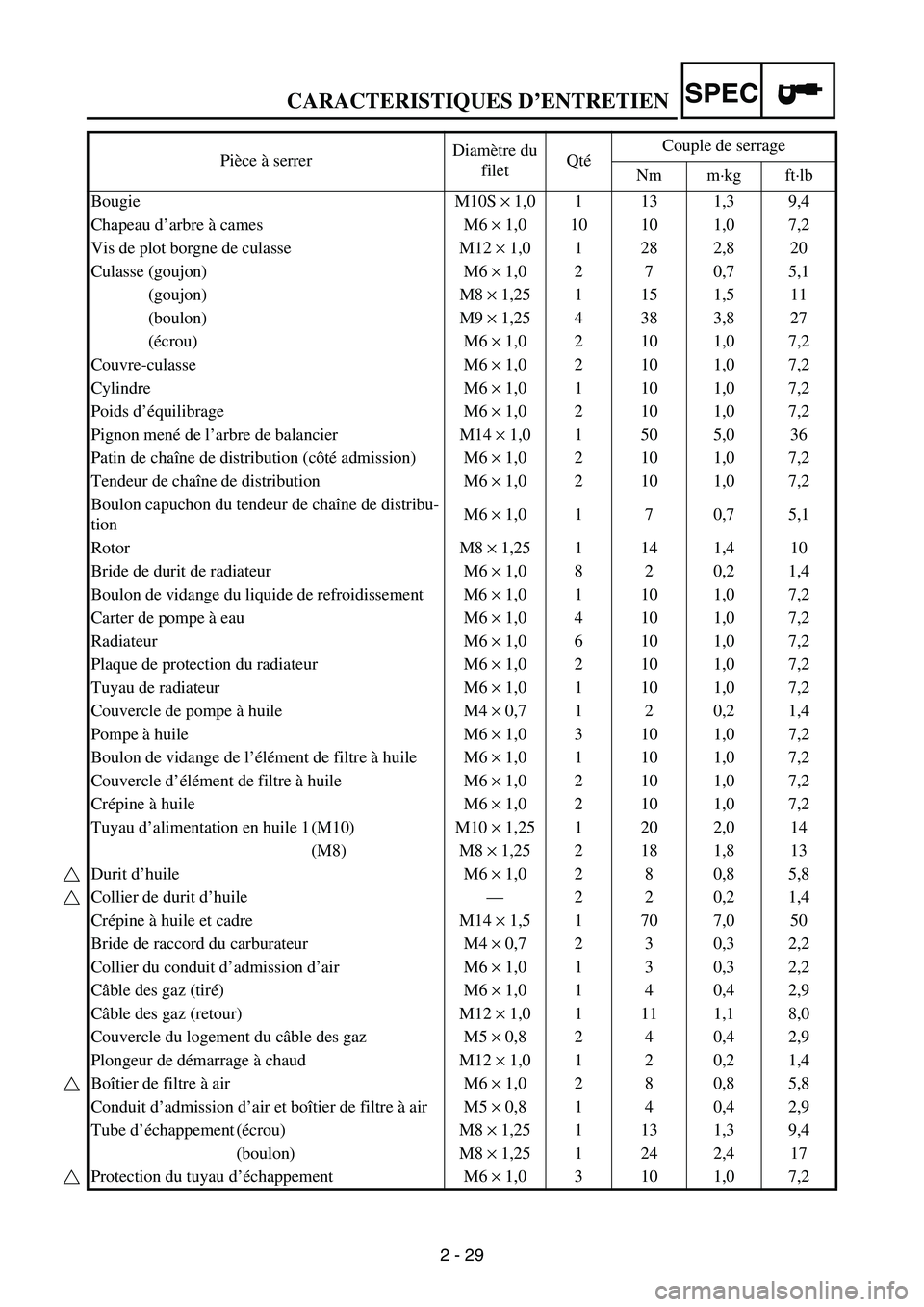

2 - 29
SPEC
Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Bougie M10S × 1,0 1 13 1,3 9,4
Chapeau d’arbre à cames M6 × 1,0 10 10 1,0 7,2
Vis de plot borgne de culasse M12 × 1,0 1 28 2,8 20
Culasse (goujon) M6 × 1,0 2 7 0,7 5,1
(goujon) M8 × 1,25 1 15 1,5 11
(boulon) M9 × 1,25 4 38 3,8 27
(écrou) M6 × 1,0 2 10 1,0 7,2
Couvre-culasse M6 × 1,0 2 10 1,0 7,2
Cylindre M6 × 1,0 1 10 1,0 7,2
Poids d’équilibrage M6 × 1,0 2 10 1,0 7,2
Pignon mené de l’arbre de balancier M14 × 1,0 1 50 5,0 36
Patin de chaîne de distribution (côté admission) M6 × 1,0 2 10 1,0 7,2
Tendeur de chaîne de distribution M6 × 1,0 2 10 1,0 7,2
Boulon capuchon du tendeur de chaîne de distribu-
tionM6 × 1,0 1 7 0,7 5,1
Rotor M8 × 1,25 1 14 1,4 10
Bride de durit de radiateur M6 × 1,0 8 2 0,2 1,4
Boulon de vidange du liquide de refroidissement M6 × 1,0 1 10 1,0 7,2
Carter de pompe à eau M6 × 1,0 4 10 1,0 7,2
Radiateur M6 × 1,0 6 10 1,0 7,2
Plaque de protection du radiateur M6 × 1,0 2 10 1,0 7,2
Tuyau de radiateur M6 × 1,0 1 10 1,0 7,2
Couvercle de pompe à huile M4 × 0,7 1 2 0,2 1,4
Pompe à huile M6 × 1,0 3 10 1,0 7,2
Boulon de vidange de l’élément de filtre à huile M6 × 1,0 1 10 1,0 7,2
Couvercle d’élément de filtre à huile M6 × 1,0 2 10 1,0 7,2
Crépine à huile M6 × 1,0 2 10 1,0 7,2
Tuyau d’alimentation en huile 1 (M10) M10 × 1,25 1 20 2,0 14
(M8) M8 × 1,25 2 18 1,8 13
Durit d’huile M6 × 1,0 2 8 0,8 5,8
Collier de durit d’huile—220,21,4
Crépine à huile et cadre M14 × 1,5 1 70 7,0 50
Bride de raccord du carburateur M4 × 0,7 2 3 0,3 2,2
Collier du conduit d’admission d’air M6 × 1,0 1 3 0,3 2,2
Câble des gaz (tiré)M6 × 1,0 1 4 0,4 2,9
Câble des gaz (retour) M12 × 1,0 1 11 1,1 8,0
Couvercle du logement du câble des gaz M5 × 0,8 2 4 0,4 2,9
Plongeur de démarrage à chaud M12 × 1,0 1 2 0,2 1,4
Boîtier de filtre à air M6 × 1,0 2 8 0,8 5,8
Conduit d’admission d’air et boîtier de filtre à air M5 × 0,8 1 4 0,4 2,9
Tube d’échappement (écrou) M8 × 1,25 1 13 1,3 9,4
(boulon) M8 × 1,25 1 24 2,4 17
Protection du tuyau d’échappement M6 × 1,0 3 10 1,0 7,2

CARACTERISTIQUES D’ENTRETIEN

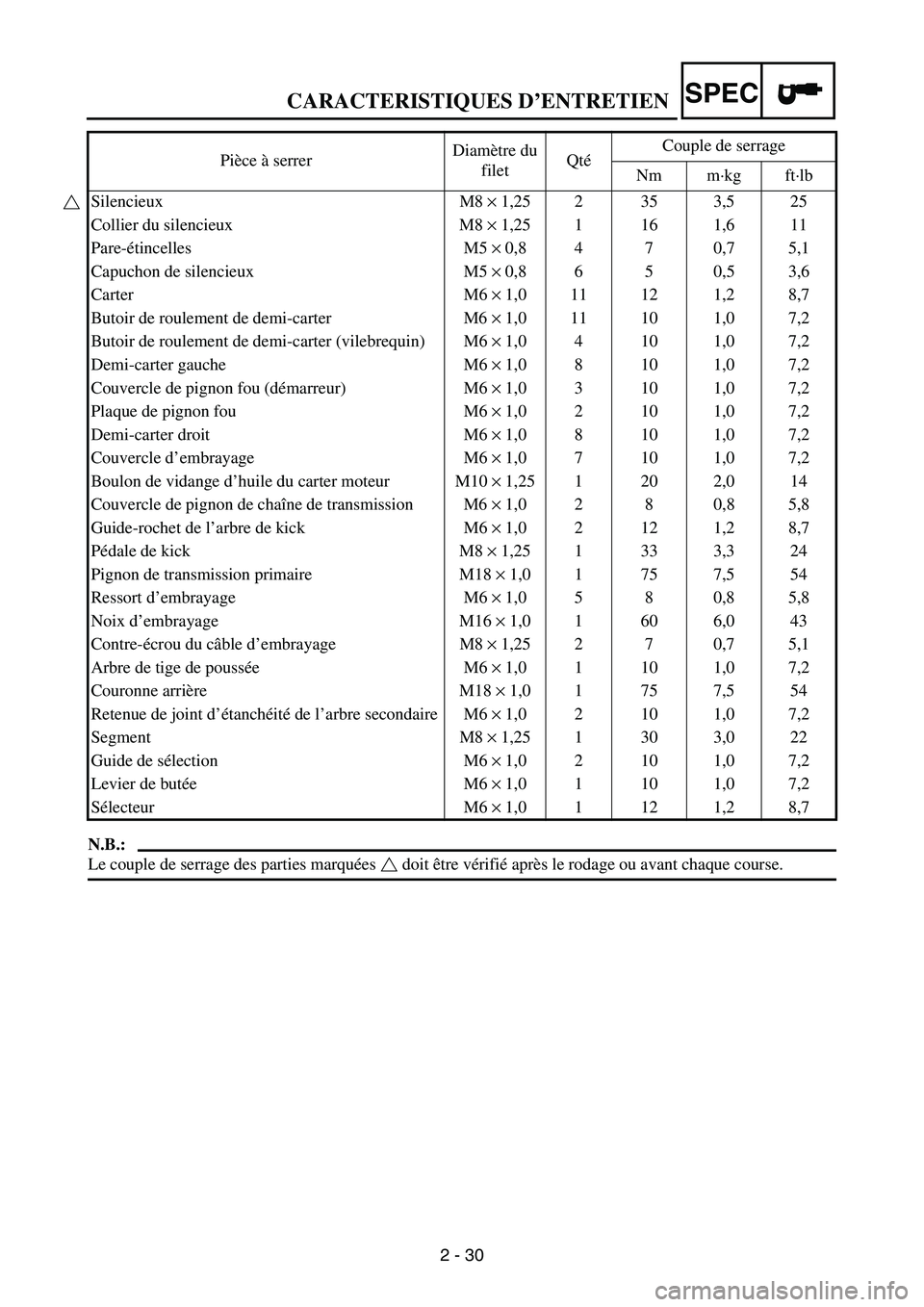

2 - 30
SPEC
N.B.:
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course. Silencieux M8 × 1,25 2 35 3,5 25
Collier du silencieux M8 × 1,25 1 16 1,6 11
Pare-étincelles M5 × 0,8 4 7 0,7 5,1
Capuchon de silencieux M5 × 0,8 6 5 0,5 3,6
Carter M6 × 1,0 11 12 1,2 8,7
Butoir de roulement de demi-carter M6 × 1,0 11 10 1,0 7,2
Butoir de roulement de demi-carter (vilebrequin) M6 × 1,0 4 10 1,0 7,2
Demi-carter gauche M6 × 1,0 8 10 1,0 7,2
Couvercle de pignon fou (démarreur) M6 × 1,0 3 10 1,0 7,2
Plaque de pignon fou M6 × 1,0 2 10 1,0 7,2
Demi-carter droit M6 × 1,0 8 10 1,0 7,2
Couvercle d’embrayage M6 × 1,0 7 10 1,0 7,2
Boulon de vidange d’huile du carter moteur M10 × 1,25 1 20 2,0 14
Couvercle de pignon de chaîne de transmission M6 × 1,0 2 8 0,8 5,8
Guide-rochet de l’arbre de kick M6 × 1,0 2 12 1,2 8,7
Pédale de kick M8 × 1,25 1 33 3,3 24
Pignon de transmission primaire M18 × 1,0 1 75 7,5 54
Ressort d’embrayage M6 × 1,0 5 8 0,8 5,8
Noix d’embrayage M16 × 1,0 1 60 6,0 43
Contre-écrou du câble d’embrayage M8 × 1,25 2 7 0,7 5,1
Arbre de tige de pousséeM6 × 1,0 1 10 1,0 7,2
Couronne arrière M18 × 1,0 1 75 7,5 54
Retenue de joint d’étanchéité de l’arbre secondaire M6 × 1,0 2 10 1,0 7,2
Segment M8 × 1,25 1 30 3,0 22
Guide de sélection M6 × 1,0 2 10 1,0 7,2
Levier de butéeM6 × 1,0 1 10 1,0 7,2
Sélecteur M6 × 1,0 1 12 1,2 8,7 Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb

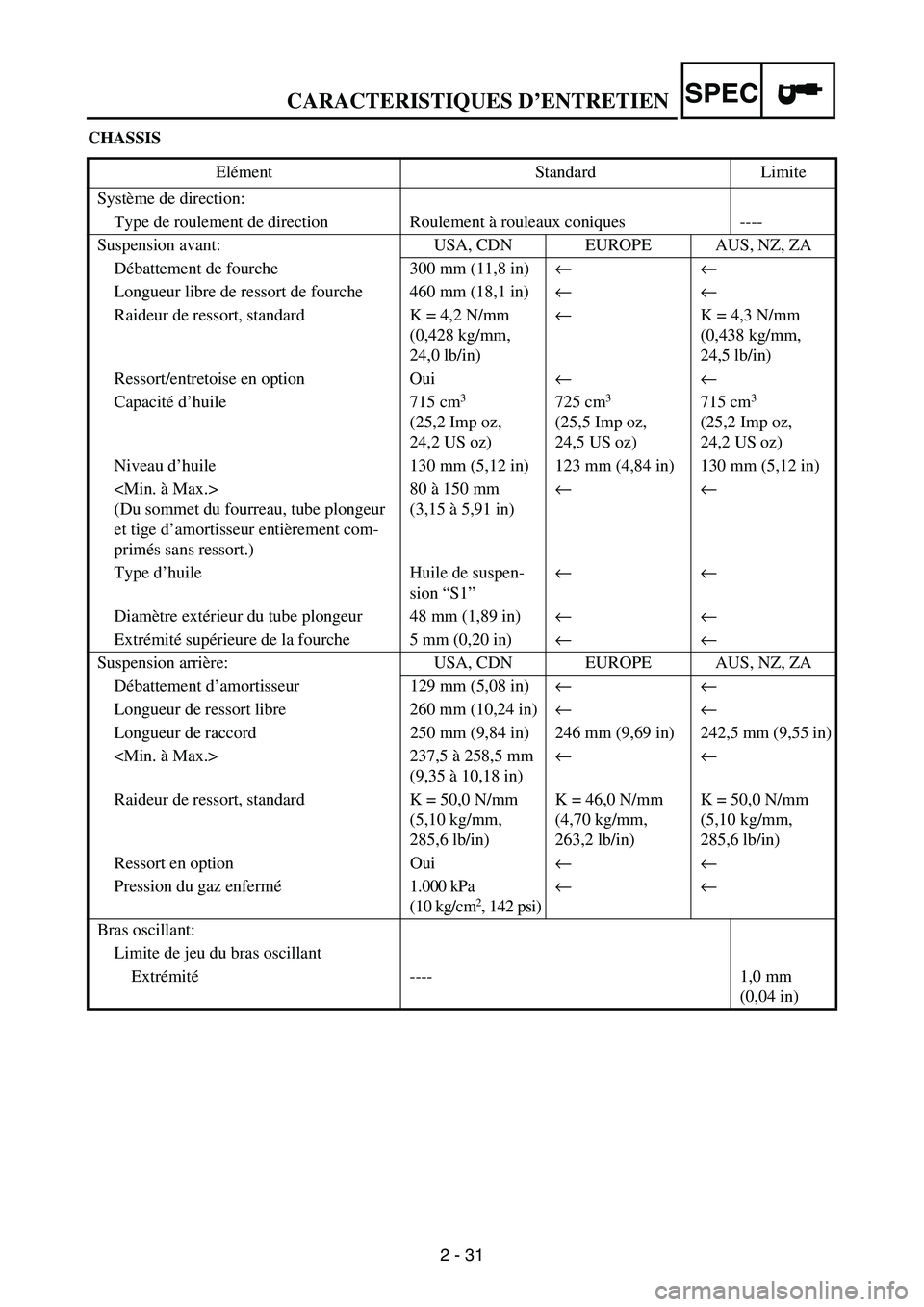

CARACTERISTIQUES D’ENTRETIEN
2 - 31
SPEC
CHASSIS
Elément Standard Limite
Système de direction:
Type de roulement de direction Roulement à rouleaux coniques ----
Suspension avant: USA, CDN EUROPE AUS, NZ, ZA
Débattement de fourche 300 mm (11,8 in)←←
Longueur libre de ressort de fourche 460 mm (18,1 in)←←
Raideur de ressort, standard K = 4,2 N/mm
(0,428 kg/mm,
24,0 lb/in)←K = 4,3 N/mm
(0,438 kg/mm,
24,5 lb/in)
Ressort/entretoise en option Oui←←
Capacité d’huile 715 cm
3
(25,2 Imp oz,
24,2 US oz) 725 cm3
(25,5 Imp oz,
24,5 US oz) 715 cm3
(25,2 Imp oz,
24,2 US oz)
Niveau d’huile 130 mm (5,12 in) 123 mm (4,84 in) 130 mm (5,12 in)

(Du sommet du fourreau, tube plongeur
et tige d’amortisseur entièrement com-
primés sans ressort.)80 à 150 mm
(3,15 à 5,91 in)←←
Type d’huile Huile de suspen-
sion “S1”←←
Diamètre extérieur du tube plongeur 48 mm (1,89 in)←←
Extrémité supérieure de la fourche 5 mm (0,20 in)←←
Suspension arrière: USA, CDN EUROPE AUS, NZ, ZA
Débattement d’amortisseur 129 mm (5,08 in)← ←
Longueur de ressort libre 260 mm (10,24 in)← ←
Longueur de raccord 250 mm (9,84 in) 246 mm (9,69 in) 242,5 mm (9,55 in)
237,5 à 258,5 mm
(9,35 à 10,18 in)← ←
Raideur de ressort, standard K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)K = 46,0 N/mm
(4,70 kg/mm,
263,2 lb/in)K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)
Ressort en option Oui← ←
Pression du gaz enfermé1.000 kPa
(10 kg/cm
2, 142 psi)← ←
Bras oscillant:
Limite de jeu du bras oscillant
Extrémité---- 1,0 mm
(0,04 in)
