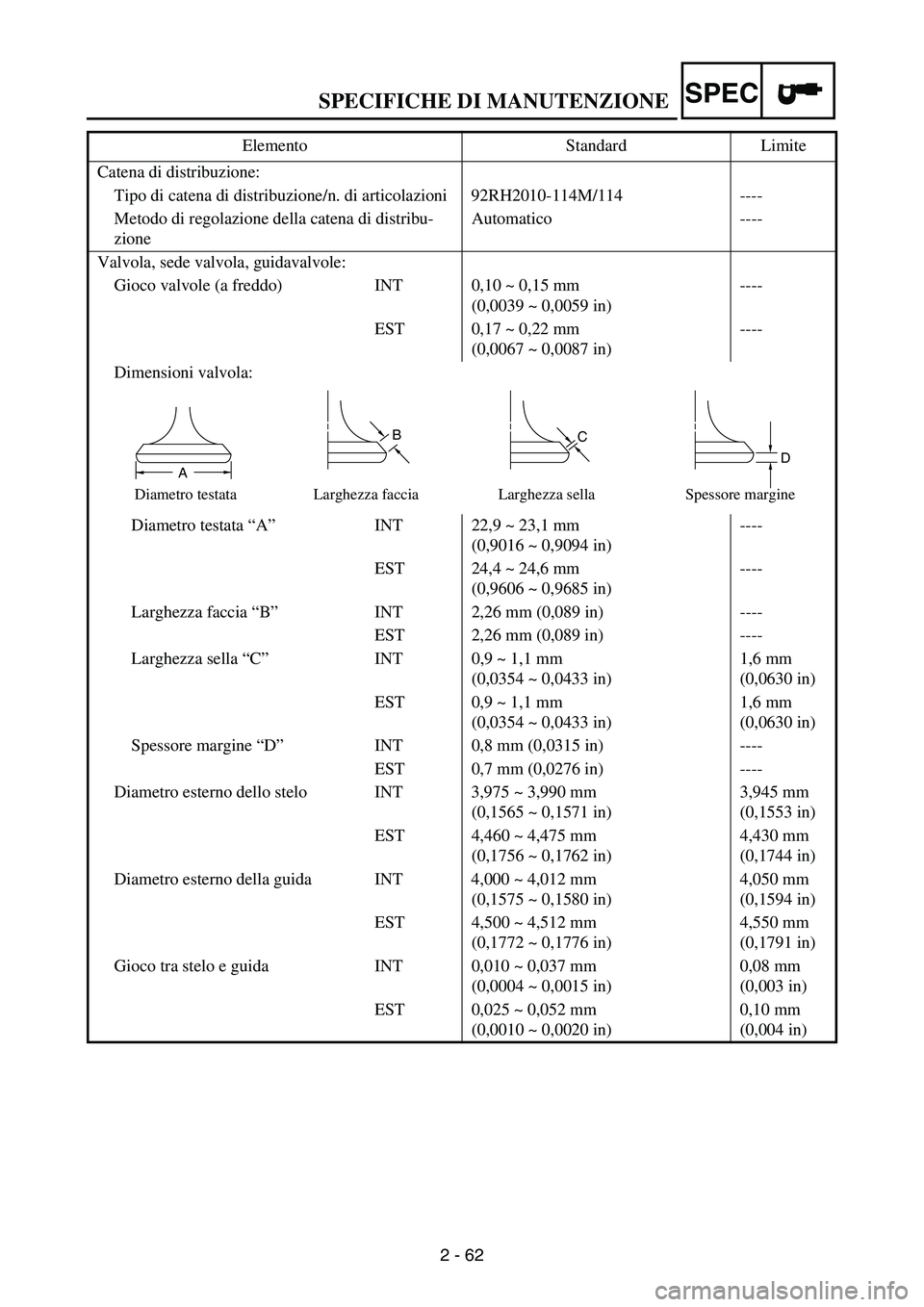

SPECIFICHE DI MANUTENZIONE
2 - 62
SPEC
Catena di distribuzione:
Tipo di catena di distribuzione/n. di articolazioni 92RH2010-114M/114 ----
Metodo di regolazione della catena di distribu-
zioneAutomatico ----
Valvola, sede valvola, guidavalvole:
Gioco valvole (a freddo) INT 0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)----
EST 0,17 ~ 0,22 mm
(0,0067 ~ 0,0087 in)----
Dimensioni valvola:
Diametro testata “A” INT 22,9 ~ 23,1 mm
(0,9016 ~ 0,9094 in)----
EST 24,4 ~ 24,6 mm
(0,9606 ~ 0,9685 in)----
Larghezza faccia “B” INT 2,26 mm (0,089 in) ----
EST 2,26 mm (0,089 in) ----
Larghezza sella “C”INT 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
EST 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Spessore margine “D”INT 0,8 mm (0,0315 in) ----
EST 0,7 mm (0,0276 in) ----
Diametro esterno dello stelo INT 3,975 ~ 3,990 mm
(0,1565 ~ 0,1571 in)3,945 mm
(0,1553 in)
EST 4,460 ~ 4,475 mm
(0,1756 ~ 0,1762 in)4,430 mm
(0,1744 in)
Diametro esterno della guida INT 4,000 ~ 4,012 mm
(0,1575 ~ 0,1580 in)4,050 mm
(0,1594 in)
EST 4,500 ~ 4,512 mm
(0,1772 ~ 0,1776 in)4,550 mm
(0,1791 in)
Gioco tra stelo e guida INT 0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)0,08 mm
(0,003 in)
EST 0,025 ~ 0,052 mm
(0,0010 ~ 0,0020 in)0,10 mm
(0,004 in) Elemento Standard Limite
BC
DA
Diametro testata Larghezza faccia Larghezza sella Spessore margine

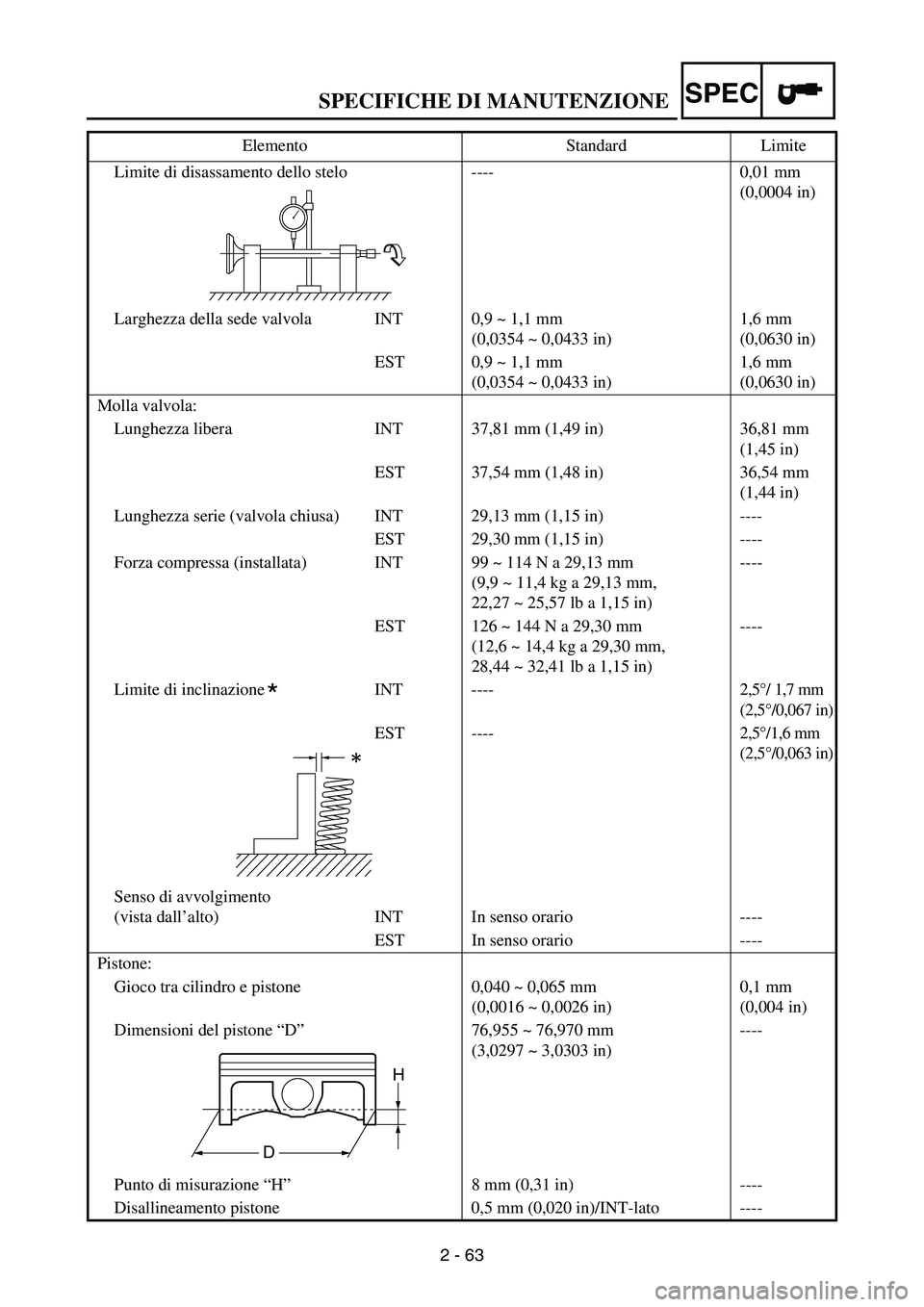

SPECIFICHE DI MANUTENZIONE
2 - 63
SPEC
Limite di disassamento dello stelo ---- 0,01 mm
(0,0004 in)
Larghezza della sede valvola INT 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
EST 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Molla valvola:
Lunghezza libera INT 37,81 mm (1,49 in) 36,81 mm
(1,45 in)
EST 37,54 mm (1,48 in) 36,54 mm
(1,44 in)
Lunghezza serie (valvola chiusa) INT 29,13 mm (1,15 in) ----
EST 29,30 mm (1,15 in) ----
Forza compressa (installata) INT 99 ~ 114 N a 29,13 mm
(9,9 ~ 11,4 kg a 29,13 mm,
22,27 ~ 25,57 lb a 1,15 in)----
EST 126 ~ 144 N a 29,30 mm
(12,6 ~ 14,4 kg a 29,30 mm,
28,44 ~ 32,41 lb a 1,15 in)----
Limite di inclinazione INT ----
2,5°/ 1,7 mm
(2,5°/0,067 in)
EST ----2,5°/1,6 mm
(2,5°/0,063 in)
Senso di avvolgimento
(vista dall’alto) INT In senso orario ----
EST In senso orario ----
Pistone:
Gioco tra cilindro e pistone 0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)0,1 mm
(0,004 in)
Dimensioni del pistone “D”76,955 ~ 76,970 mm
(3,0297 ~ 3,0303 in)----
Punto di misurazione “H”8 mm (0,31 in) ----
Disallineamento pistone 0,5 mm (0,020 in)/INT-lato ----Elemento Standard Limite
*
H
D

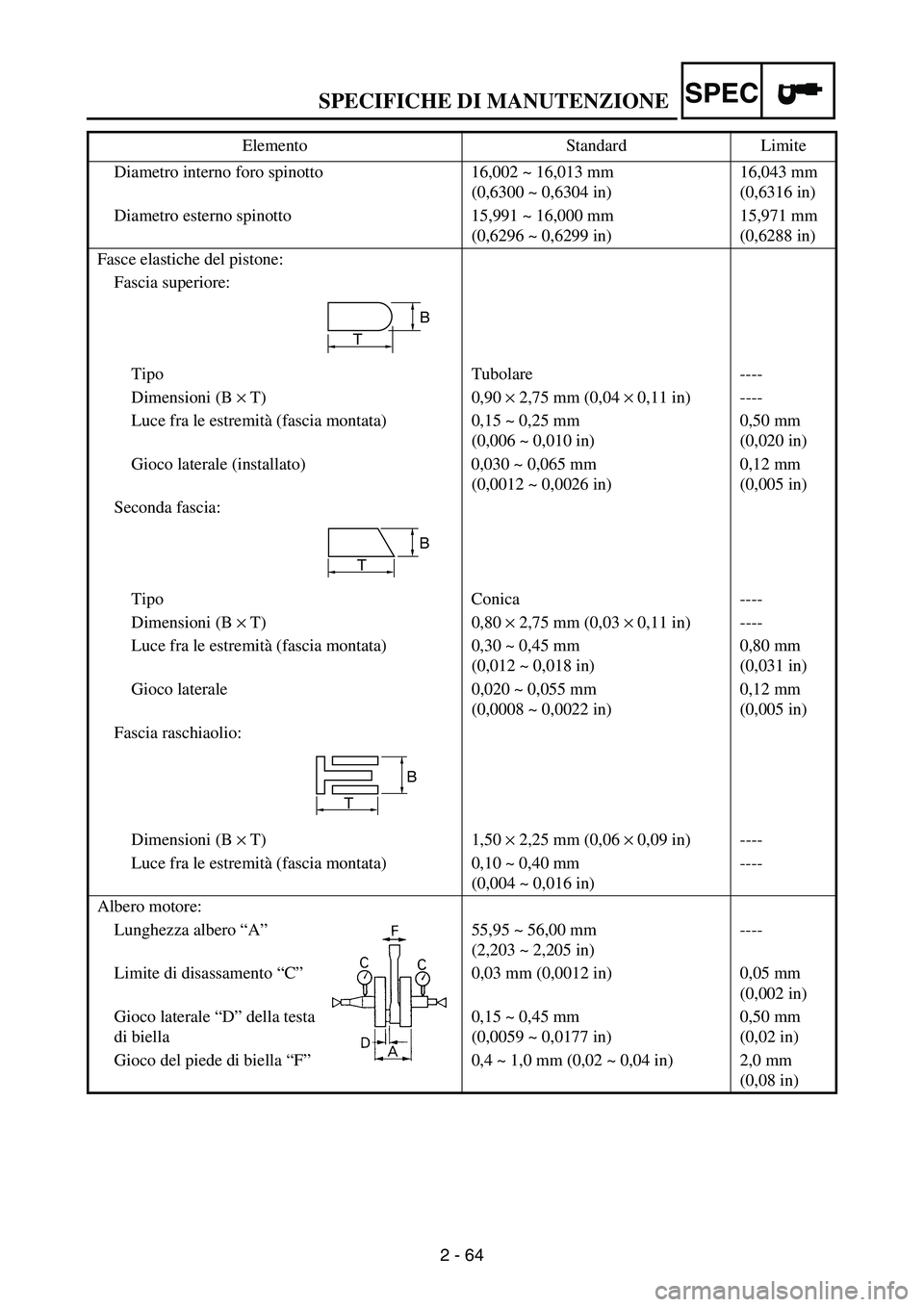

SPECIFICHE DI MANUTENZIONE
2 - 64
SPEC
Diametro interno foro spinotto 16,002 ~ 16,013 mm
(0,6300 ~ 0,6304 in)16,043 mm
(0,6316 in)
Diametro esterno spinotto 15,991 ~ 16,000 mm
(0,6296 ~ 0,6299 in)15,971 mm
(0,6288 in)
Fasce elastiche del pistone:
Fascia superiore:
Tipo Tubolare ----
Dimensioni (B × T) 0,90 × 2,75 mm (0,04 × 0,11 in) ----
Luce fra le estremità (fascia montata) 0,15 ~ 0,25 mm
(0,006 ~ 0,010 in)0,50 mm
(0,020 in)
Gioco laterale (installato) 0,030 ~ 0,065 mm
(0,0012 ~ 0,0026 in)0,12 mm
(0,005 in)
Seconda fascia:
Tipo Conica ----
Dimensioni (B × T) 0,80 × 2,75 mm (0,03 × 0,11 in) ----
Luce fra le estremità (fascia montata) 0,30 ~ 0,45 mm
(0,012 ~ 0,018 in)0,80 mm
(0,031 in)
Gioco laterale 0,020 ~ 0,055 mm
(0,0008 ~ 0,0022 in)0,12 mm
(0,005 in)
Fascia raschiaolio:
Dimensioni (B × T) 1,50 × 2,25 mm (0,06 × 0,09 in) ----
Luce fra le estremità (fascia montata) 0,10 ~ 0,40 mm
(0,004 ~ 0,016 in)----
Albero motore:
Lunghezza albero “A”55,95 ~ 56,00 mm
(2,203 ~ 2,205 in)----
Limite di disassamento “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Gioco laterale “D” della testa
di biella0,15 ~ 0,45 mm
(0,0059 ~ 0,0177 in)0,50 mm
(0,02 in)
Gioco del piede di biella “F”0,4 ~ 1,0 mm (0,02 ~ 0,04 in) 2,0 mm
(0,08 in) Elemento Standard Limite
T
B
B
T
B
T

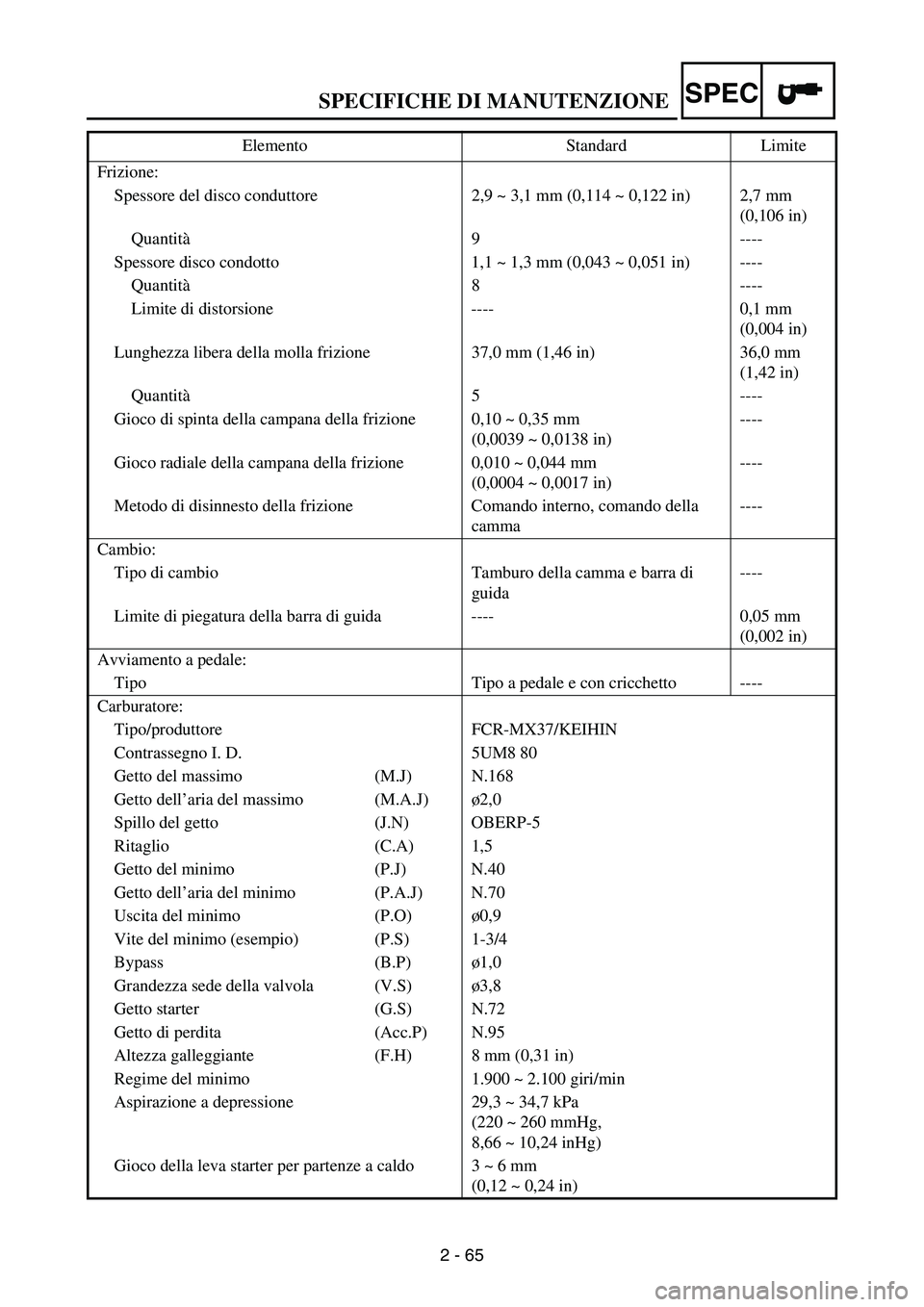

SPECIFICHE DI MANUTENZIONE
2 - 65
SPEC
Frizione:
Spessore del disco conduttore 2,9 ~ 3,1 mm (0,114 ~ 0,122 in) 2,7 mm
(0,106 in)
Quantità9 ----
Spessore disco condotto 1,1 ~ 1,3 mm (0,043 ~ 0,051 in) ----
Quantità8 ----
Limite di distorsione ---- 0,1 mm
(0,004 in)
Lunghezza libera della molla frizione 37,0 mm (1,46 in) 36,0 mm
(1,42 in)
Quantità5 ----
Gioco di spinta della campana della frizione 0,10 ~ 0,35 mm
(0,0039 ~ 0,0138 in)----
Gioco radiale della campana della frizione 0,010 ~ 0,044 mm
(0,0004 ~ 0,0017 in)----
Metodo di disinnesto della frizione Comando interno, comando della
camma----
Cambio:
Tipo di cambio Tamburo della camma e barra di
guida----
Limite di piegatura della barra di guida ---- 0,05 mm
(0,002 in)
Avviamento a pedale:
Tipo Tipo a pedale e con cricchetto ----
Carburatore:
Tipo/produttore FCR-MX37/KEIHIN
Contrassegno I. D. 5UM8 80
Getto del massimo (M.J) N.168
Getto dell’aria del massimo (M.A.J)ø2,0
Spillo del getto (J.N) OBERP-5
Ritaglio (C.A) 1,5
Getto del minimo (P.J) N.40
Getto dell’aria del minimo (P.A.J) N.70
Uscita del minimo (P.O)ø0,9
Vite del minimo (esempio) (P.S) 1-3/4
Bypass (B.P)ø1,0
Grandezza sede della valvola (V.S)ø3,8
Getto starter (G.S) N.72
Getto di perdita (Acc.P) N.95
Altezza galleggiante (F.H) 8 mm (0,31 in)
Regime del minimo 1.900 ~ 2.100 giri/min
Aspirazione a depressione 29,3 ~ 34,7 kPa
(220 ~ 260 mmHg,
8,66 ~ 10,24 inHg)
Gioco della leva starter per partenze a caldo 3 ~ 6 mm
(0,12 ~ 0,24 in) Elemento Standard Limite

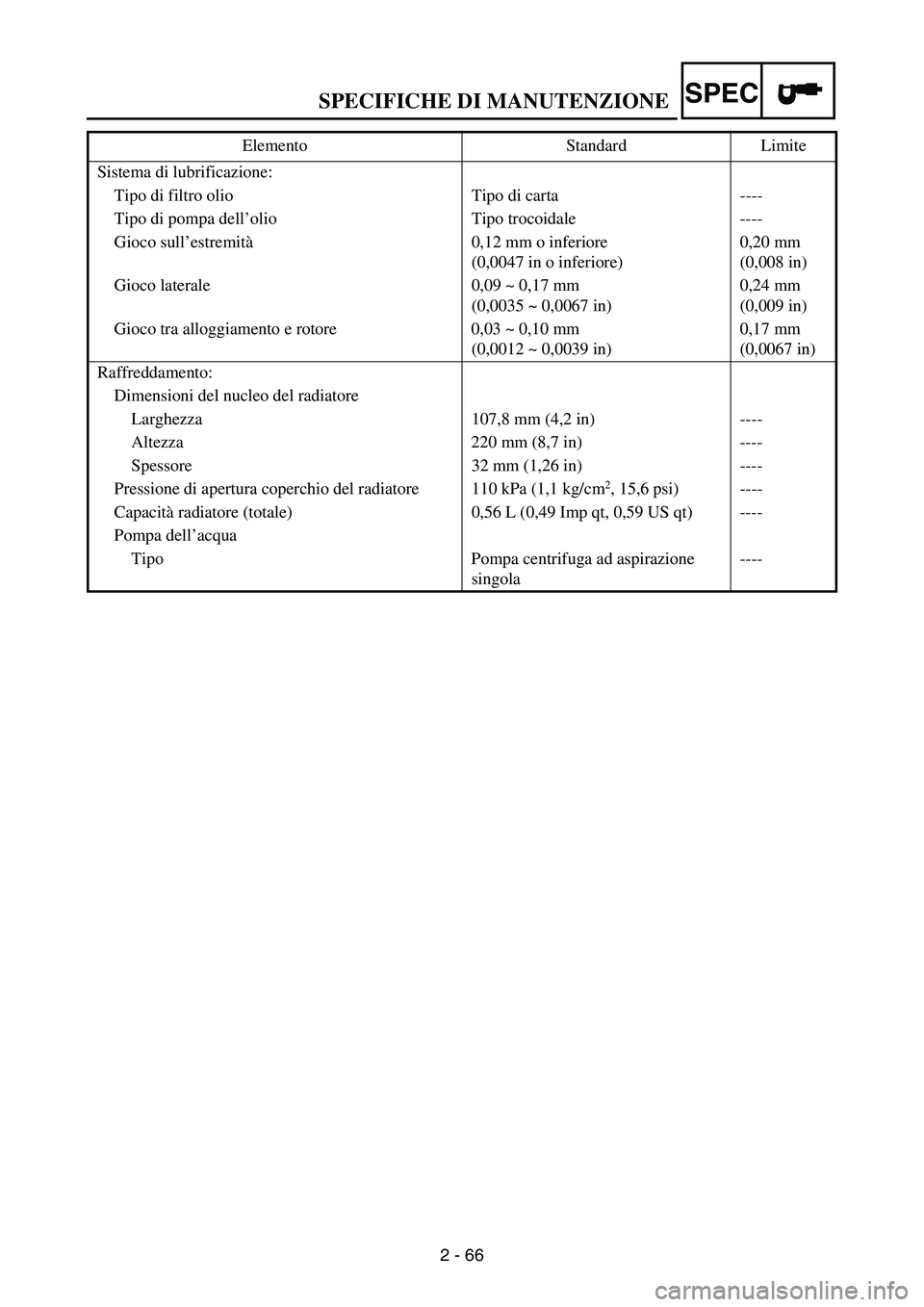

SPECIFICHE DI MANUTENZIONE
2 - 66
SPEC
Sistema di lubrificazione:
Tipo di filtro olio Tipo di carta ----
Tipo di pompa dell’olio Tipo trocoidale ----
Gioco sull’estremità0,12 mm o inferiore
(0,0047 in o inferiore)0,20 mm
(0,008 in)
Gioco laterale 0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)0,24 mm
(0,009 in)
Gioco tra alloggiamento e rotore 0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)0,17 mm
(0,0067 in)
Raffreddamento:
Dimensioni del nucleo del radiatore
Larghezza 107,8 mm (4,2 in) ----
Altezza 220 mm (8,7 in) ----
Spessore 32 mm (1,26 in) ----
Pressione di apertura coperchio del radiatore 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Capacità radiatore (totale) 0,56 L (0,49 Imp qt, 0,59 US qt) ----
Pompa dell’acqua
Tipo Pompa centrifuga ad aspirazione
singola---- Elemento Standard Limite

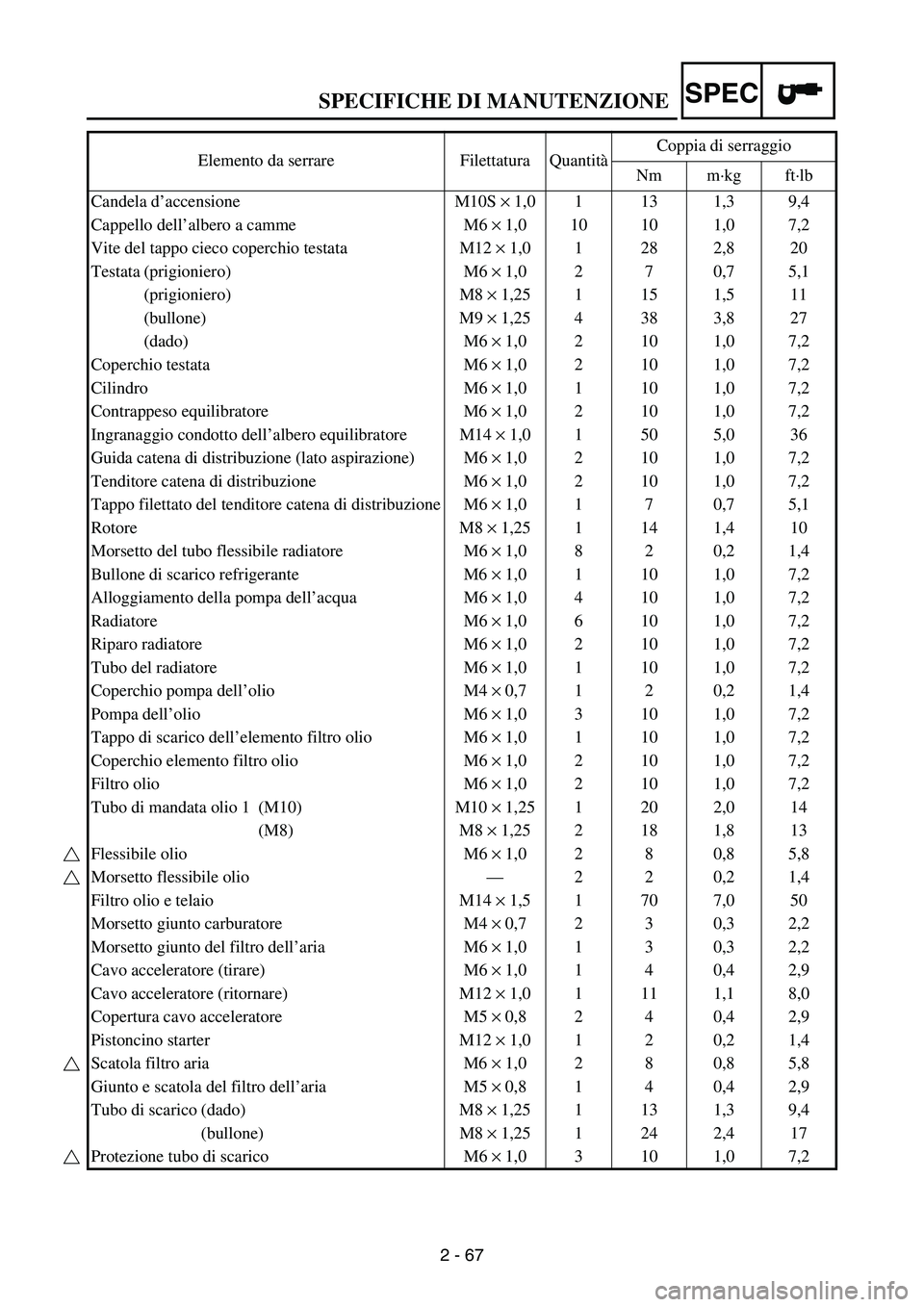

SPECIFICHE DI MANUTENZIONE
2 - 67
SPEC
Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb
Candela d’accensione M10S × 1,0 1 13 1,3 9,4
Cappello dell’albero a camme M6 × 1,0 10 10 1,0 7,2
Vite del tappo cieco coperchio testata M12 × 1,0 1 28 2,8 20
Testata (prigioniero) M6 × 1,0 2 7 0,7 5,1
(prigioniero) M8 × 1,25 1 15 1,5 11
(bullone) M9 × 1,25 4 38 3,8 27
(dado) M6 × 1,0 2 10 1,0 7,2
Coperchio testata M6 × 1,0 2 10 1,0 7,2
Cilindro M6 × 1,0 1 10 1,0 7,2
Contrappeso equilibratore M6 × 1,0 2 10 1,0 7,2
Ingranaggio condotto dell’albero equilibratore M14 × 1,0 1 50 5,0 36
Guida catena di distribuzione (lato aspirazione) M6 × 1,0 2 10 1,0 7,2
Tenditore catena di distribuzione M6 × 1,0 2 10 1,0 7,2
Tappo filettato del tenditore catena di distribuzione M6 × 1,0 1 7 0,7 5,1
Rotore M8 × 1,25 1 14 1,4 10
Morsetto del tubo flessibile radiatore M6 × 1,0 8 2 0,2 1,4
Bullone di scarico refrigerante M6 × 1,0 1 10 1,0 7,2
Alloggiamento della pompa dell’acqua M6 × 1,0 4 10 1,0 7,2
Radiatore M6 × 1,0 6 10 1,0 7,2
Riparo radiatore M6 × 1,0 2 10 1,0 7,2
Tubo del radiatore M6 × 1,0 1 10 1,0 7,2
Coperchio pompa dell’olio M4 × 0,7 1 2 0,2 1,4
Pompa dell’olio M6 × 1,0 3 10 1,0 7,2
Tappo di scarico dell’elemento filtro olio M6 × 1,0 1 10 1,0 7,2
Coperchio elemento filtro olio M6 × 1,0 2 10 1,0 7,2
Filtro olio M6 × 1,0 2 10 1,0 7,2
Tubo di mandata olio 1 (M10) M10 × 1,25 1 20 2,0 14
(M8) M8 × 1,25 2 18 1,8 13
Flessibile olio M6 × 1,0 2 8 0,8 5,8
Morsetto flessibile olio—220,21,4
Filtro olio e telaio M14 × 1,5 1 70 7,0 50
Morsetto giunto carburatore M4 × 0,7 2 3 0,3 2,2
Morsetto giunto del filtro dell’aria M6 × 1,0 1 3 0,3 2,2
Cavo acceleratore (tirare) M6 × 1,0 1 4 0,4 2,9
Cavo acceleratore (ritornare) M12 × 1,0 1 11 1,1 8,0
Copertura cavo acceleratore M5 × 0,8 2 4 0,4 2,9
Pistoncino starter M12 × 1,0 1 2 0,2 1,4
Scatola filtro aria M6 × 1,0 2 8 0,8 5,8
Giunto e scatola del filtro dell’aria M5 × 0,8 1 4 0,4 2,9
Tubo di scarico (dado) M8 × 1,25 1 13 1,3 9,4
(bullone) M8 × 1,25 1 24 2,4 17
Protezione tubo di scarico M6 × 1,0 3 10 1,0 7,2

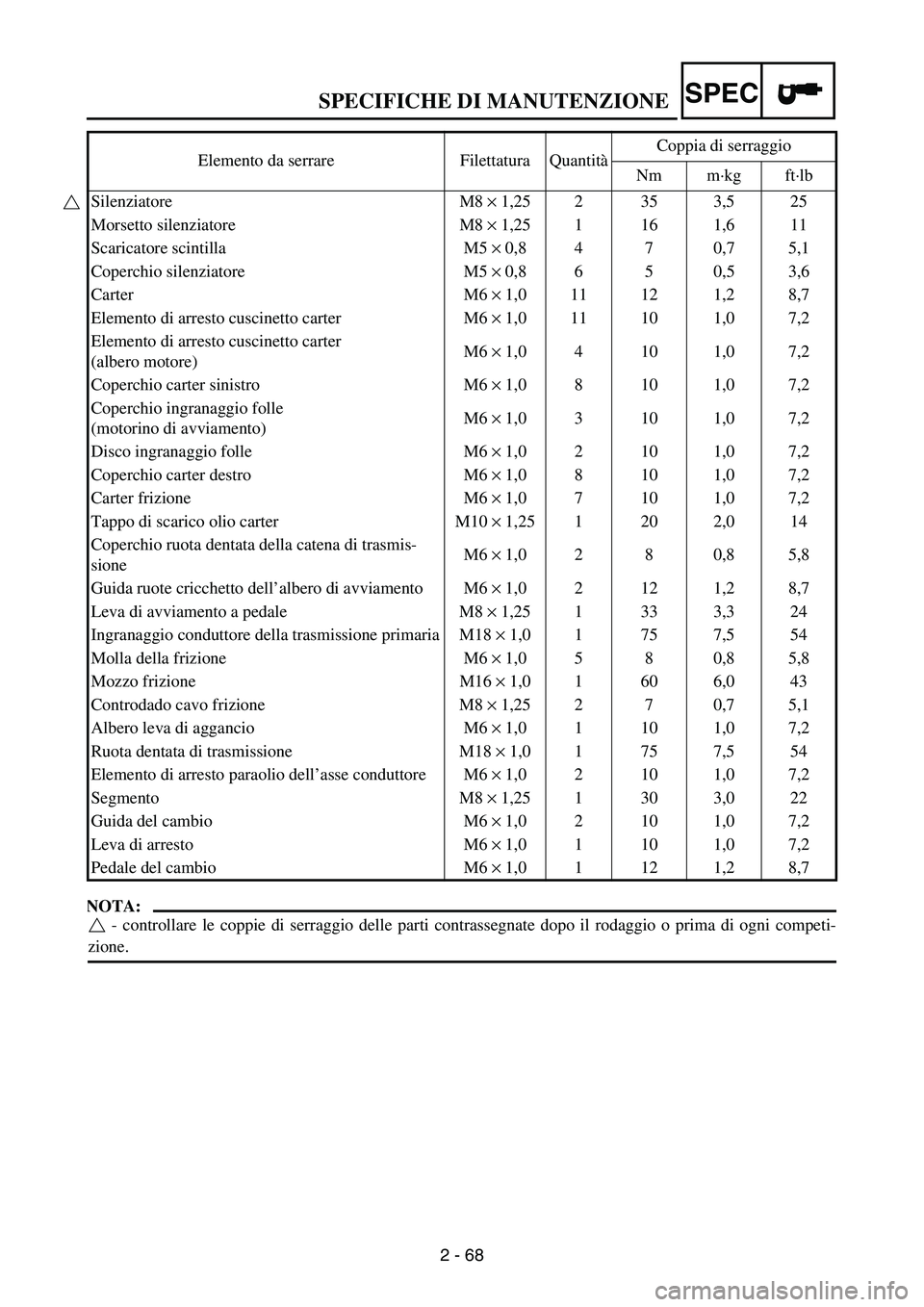

SPECIFICHE DI MANUTENZIONE
2 - 68
SPEC
NOTA:
- controllare le coppie di serraggio delle parti contrassegnate dopo il rodaggio o prima di ogni competi-
zione.Silenziatore M8 × 1,25 2 35 3,5 25
Morsetto silenziatore M8 × 1,25 1 16 1,6 11
Scaricatore scintilla M5 × 0,8 4 7 0,7 5,1
Coperchio silenziatore M5 × 0,8 6 5 0,5 3,6
Carter M6 × 1,0 11 12 1,2 8,7
Elemento di arresto cuscinetto carter M6 × 1,0 11 10 1,0 7,2
Elemento di arresto cuscinetto carter
(albero motore)M6 × 1,0 4 10 1,0 7,2
Coperchio carter sinistro M6 × 1,0 8 10 1,0 7,2
Coperchio ingranaggio folle
(motorino di avviamento)M6 × 1,0 3 10 1,0 7,2
Disco ingranaggio folle M6 × 1,0 2 10 1,0 7,2
Coperchio carter destro M6 × 1,0 8 10 1,0 7,2
Carter frizione M6 × 1,0 7 10 1,0 7,2
Tappo di scarico olio carter M10 × 1,25 1 20 2,0 14
Coperchio ruota dentata della catena di trasmis-
sioneM6 × 1,0 2 8 0,8 5,8
Guida ruote cricchetto dell’albero di avviamento M6 × 1,0 2 12 1,2 8,7
Leva di avviamento a pedale M8 × 1,25 1 33 3,3 24
Ingranaggio conduttore della trasmissione primaria M18 × 1,0 1 75 7,5 54
Molla della frizione M6 × 1,0 5 8 0,8 5,8
Mozzo frizione M16 × 1,0 1 60 6,0 43
Controdado cavo frizione M8 × 1,25 2 7 0,7 5,1
Albero leva di aggancio M6 × 1,0 1 10 1,0 7,2
Ruota dentata di trasmissione M18 × 1,0 1 75 7,5 54
Elemento di arresto paraolio dell’asse conduttore M6 × 1,0 2 10 1,0 7,2
Segmento M8 × 1,25 1 30 3,0 22
Guida del cambio M6 × 1,0 2 10 1,0 7,2
Leva di arresto M6 × 1,0 1 10 1,0 7,2
Pedale del cambio M6 × 1,0 1 12 1,2 8,7 Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb

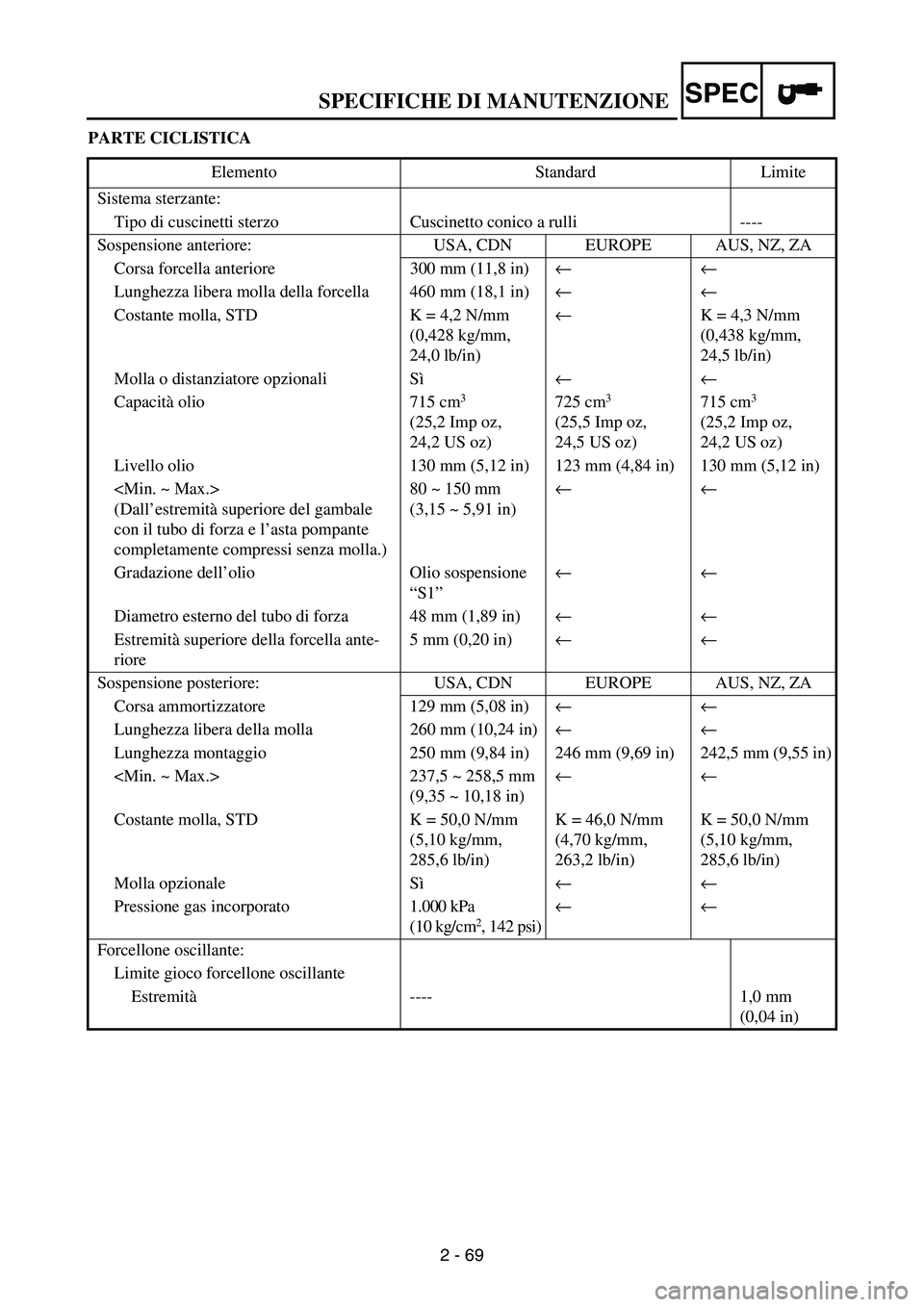

SPECIFICHE DI MANUTENZIONE
2 - 69
SPEC
PARTE CICLISTICA
Elemento Standard Limite
Sistema sterzante:
Tipo di cuscinetti sterzo Cuscinetto conico a rulli ----
Sospensione anteriore: USA, CDN EUROPE AUS, NZ, ZA
Corsa forcella anteriore 300 mm (11,8 in)←←
Lunghezza libera molla della forcella 460 mm (18,1 in)←←
Costante molla, STD K = 4,2 N/mm
(0,428 kg/mm,
24,0 lb/in)←K = 4,3 N/mm
(0,438 kg/mm,
24,5 lb/in)
Molla o distanziatore opzionali Sì←←
Capacità olio 715 cm
3
(25,2 Imp oz,
24,2 US oz) 725 cm3
(25,5 Imp oz,
24,5 US oz) 715 cm3
(25,2 Imp oz,
24,2 US oz)
Livello olio 130 mm (5,12 in) 123 mm (4,84 in) 130 mm (5,12 in)

(Dall’estremità superiore del gambale
con il tubo di forza e l’asta pompante
completamente compressi senza molla.)80 ~ 150 mm
(3,15 ~ 5,91 in)←←
Gradazione dell’olio Olio sospensione
“S1”←←
Diametro esterno del tubo di forza 48 mm (1,89 in)←←
Estremità superiore della forcella ante-
riore5 mm (0,20 in)←←
Sospensione posteriore: USA, CDN EUROPE AUS, NZ, ZA
Corsa ammortizzatore 129 mm (5,08 in)←←
Lunghezza libera della molla 260 mm (10,24 in)←←
Lunghezza montaggio 250 mm (9,84 in) 246 mm (9,69 in) 242,5 mm (9,55 in)
237,5 ~ 258,5 mm
(9,35 ~ 10,18 in) ←←
Costante molla, STD K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)K = 46,0 N/mm
(4,70 kg/mm,
263,2 lb/in)K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)
Molla opzionale Sì←←
Pressione gas incorporato 1.000 kPa
(10 kg/cm
2, 142 psi)←←
Forcellone oscillante:
Limite gioco forcellone oscillante
Estremità---- 1,0 mm
(0,04 in)

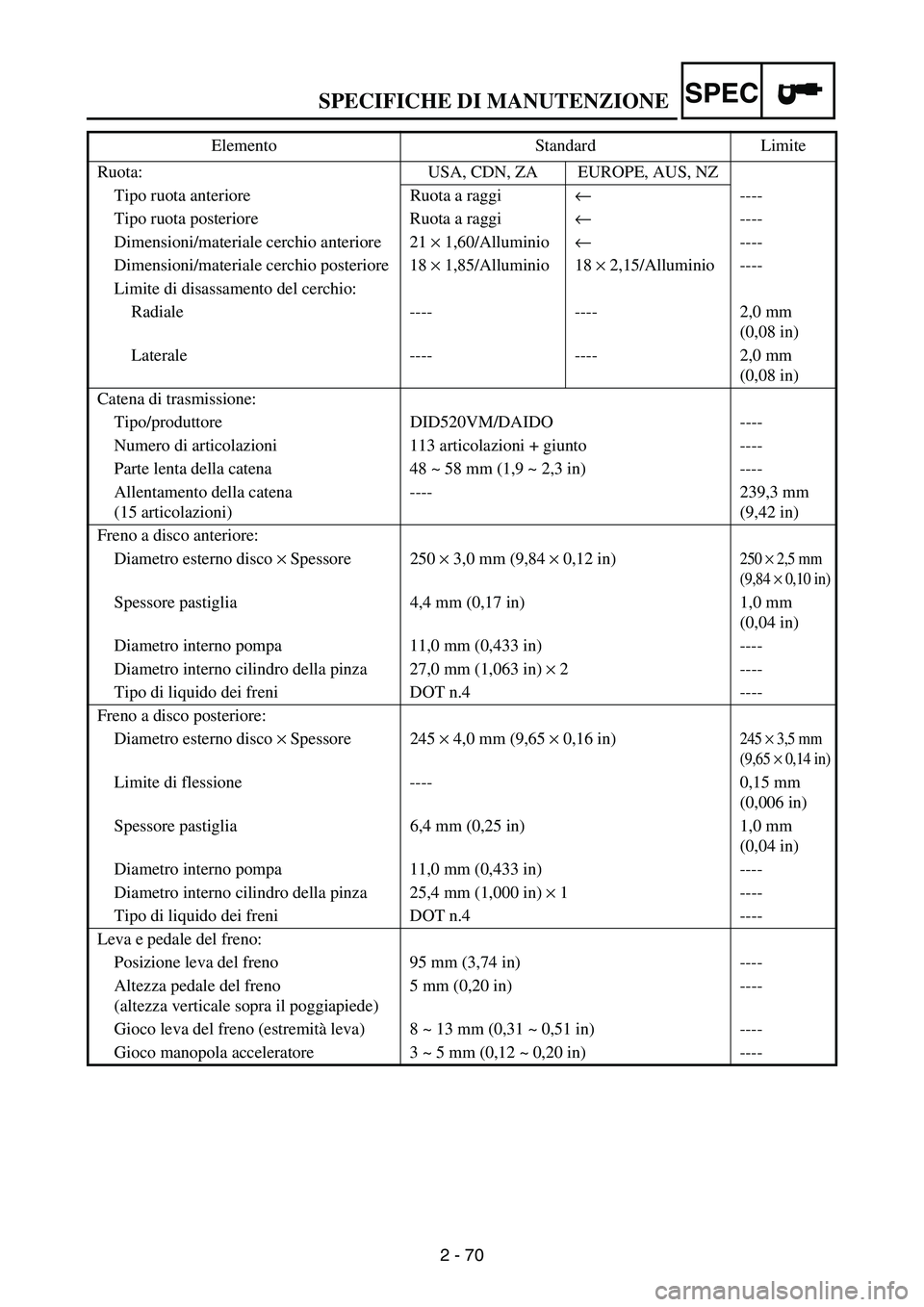

SPECIFICHE DI MANUTENZIONE
2 - 70
SPEC
Ruota: USA, CDN, ZA EUROPE, AUS, NZ
Tipo ruota anteriore Ruota a raggi←----
Tipo ruota posteriore Ruota a raggi←----
Dimensioni/materiale cerchio anteriore 21 × 1,60/Alluminio←----
Dimensioni/materiale cerchio posteriore 18 × 1,85/Alluminio 18 × 2,15/Alluminio ----
Limite di disassamento del cerchio:
Radiale ---- ---- 2,0 mm
(0,08 in)
Laterale ---- ---- 2,0 mm
(0,08 in)
Catena di trasmissione:
Tipo/produttore DID520VM/DAIDO ----
Numero di articolazioni 113 articolazioni + giunto ----
Parte lenta della catena 48 ~ 58 mm (1,9 ~ 2,3 in) ----
Allentamento della catena
(15 articolazioni)---- 239,3 mm
(9,42 in)
Freno a disco anteriore:
Diametro esterno disco × Spessore 250 × 3,0 mm (9,84 × 0,12 in)
250 × 2,5 mm
(9,84
× 0,10 in)
Spessore pastiglia 4,4 mm (0,17 in) 1,0 mm
(0,04 in)
Diametro interno pompa 11,0 mm (0,433 in) ----
Diametro interno cilindro della pinza 27,0 mm (1,063 in) × 2 ----
Tipo di liquido dei freni DOT n.4 ----
Freno a disco posteriore:
Diametro esterno disco × Spessore 245 × 4,0 mm (9,65 × 0,16 in)
245 × 3,5 mm
(9,65
× 0,14 in)
Limite di flessione ---- 0,15 mm
(0,006 in)
Spessore pastiglia 6,4 mm (0,25 in) 1,0 mm
(0,04 in)
Diametro interno pompa 11,0 mm (0,433 in) ----
Diametro interno cilindro della pinza 25,4 mm (1,000 in) × 1 ----
Tipo di liquido dei freni DOT n.4 ----
Leva e pedale del freno:
Posizione leva del freno 95 mm (3,74 in) ----
Altezza pedale del freno
(altezza verticale sopra il poggiapiede)5 mm (0,20 in) ----
Gioco leva del freno (estremità leva) 8 ~ 13 mm (0,31 ~ 0,51 in) ----
Gioco manopola acceleratore 3 ~ 5 mm (0,12 ~ 0,20 in) ----Elemento Standard Limite

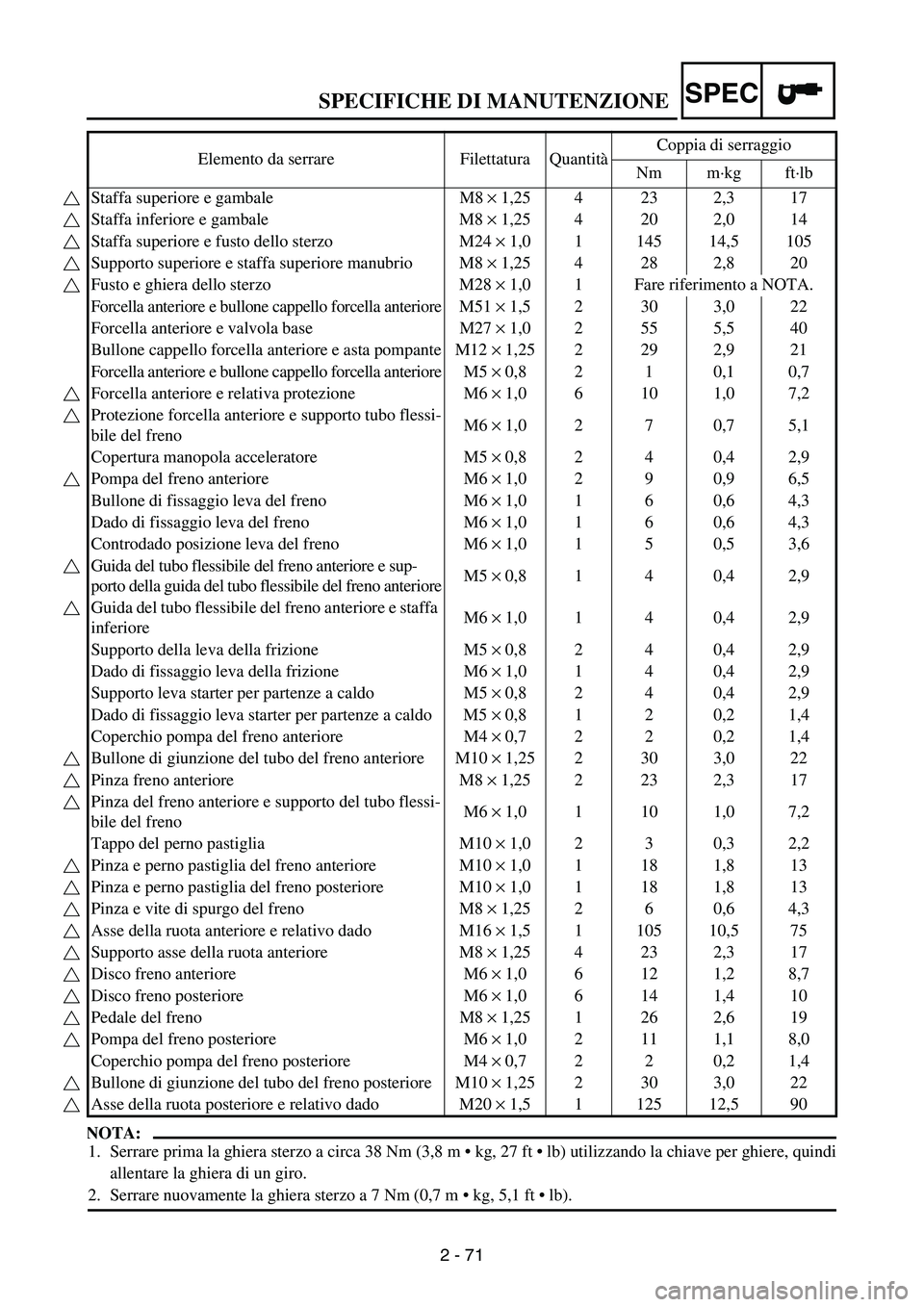

SPECIFICHE DI MANUTENZIONE
2 - 71
SPEC
NOTA:
1. Serrare prima la ghiera sterzo a circa 38 Nm (3,8 m  kg, 27 ft  lb) utilizzando la chiave per ghiere, quindi
allentare la ghiera di un giro.
2. Serrare nuovamente la ghiera sterzo a 7 Nm (0,7 m  kg, 5,1 ft  lb). Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb
Staffa superiore e gambale M8 × 1,25 4 23 2,3 17
Staffa inferiore e gambale M8 × 1,25 4 20 2,0 14
Staffa superiore e fusto dello sterzo M24 × 1,0 1 145 14,5 105
Supporto superiore e staffa superiore manubrio M8 × 1,25 4 28 2,8 20
Fusto e ghiera dello sterzo M28 × 1,0 1 Fare riferimento a NOTA.
Forcella anteriore e bullone cappello forcella anterioreM51 × 1,5 2 30 3,0 22
Forcella anteriore e valvola base M27 × 1,0 2 55 5,5 40
Bullone cappello forcella anteriore e asta pompante M12 × 1,25 2 29 2,9 21
Forcella anteriore e bullone cappello forcella anteriore M5 × 0,8 2 1 0,1 0,7
Forcella anteriore e relativa protezione M6 × 1,0 6 10 1,0 7,2
Protezione forcella anteriore e supporto tubo flessi-
bile del frenoM6 × 1,0 2 7 0,7 5,1
Copertura manopola acceleratore M5 × 0,8 2 4 0,4 2,9
Pompa del freno anteriore M6 × 1,0 2 9 0,9 6,5
Bullone di fissaggio leva del freno M6 × 1,0 1 6 0,6 4,3
Dado di fissaggio leva del freno M6 × 1,0 1 6 0,6 4,3
Controdado posizione leva del freno M6 × 1,0 1 5 0,5 3,6
Guida del tubo flessibile del freno anteriore e sup-
porto della guida del tubo flessibile del freno anterioreM5 × 0,8 1 4 0,4 2,9
Guida del tubo flessibile del freno anteriore e staffa
inferioreM6 × 1,0 1 4 0,4 2,9
Supporto della leva della frizione M5 × 0,8 2 4 0,4 2,9
Dado di fissaggio leva della frizione M6 × 1,0 1 4 0,4 2,9
Supporto leva starter per partenze a caldo M5 × 0,8 2 4 0,4 2,9
Dado di fissaggio leva starter per partenze a caldo M5 × 0,8 1 2 0,2 1,4
Coperchio pompa del freno anteriore M4 × 0,7 2 2 0,2 1,4
Bullone di giunzione del tubo del freno anteriore M10 × 1,25 2 30 3,0 22
Pinza freno anteriore M8 × 1,25 2 23 2,3 17
Pinza del freno anteriore e supporto del tubo flessi-
bile del frenoM6 × 1,0 1 10 1,0 7,2
Tappo del perno pastiglia M10 × 1,0 2 3 0,3 2,2
Pinza e perno pastiglia del freno anteriore M10 × 1,0 1 18 1,8 13
Pinza e perno pastiglia del freno posteriore M10 × 1,0 1 18 1,8 13
Pinza e vite di spurgo del freno M8 × 1,25 2 6 0,6 4,3
Asse della ruota anteriore e relativo dado M16 × 1,5 1 105 10,5 75
Supporto asse della ruota anteriore M8 × 1,25 4 23 2,3 17
Disco freno anteriore M6 × 1,0 6 12 1,2 8,7
Disco freno posteriore M6 × 1,0 6 14 1,4 10
Pedale del freno M8 × 1,25 1 26 2,6 19
Pompa del freno posteriore M6 × 1,0 2 11 1,1 8,0
Coperchio pompa del freno posteriore M4 × 0,7 2 2 0,2 1,4
Bullone di giunzione del tubo del freno posteriore M10 × 1,25 2 30 3,0 22
Asse della ruota posteriore e relativo dado M20 × 1,5 1 125 12,5 90
