YAMAHA WR 250F 2005 Owners Manual

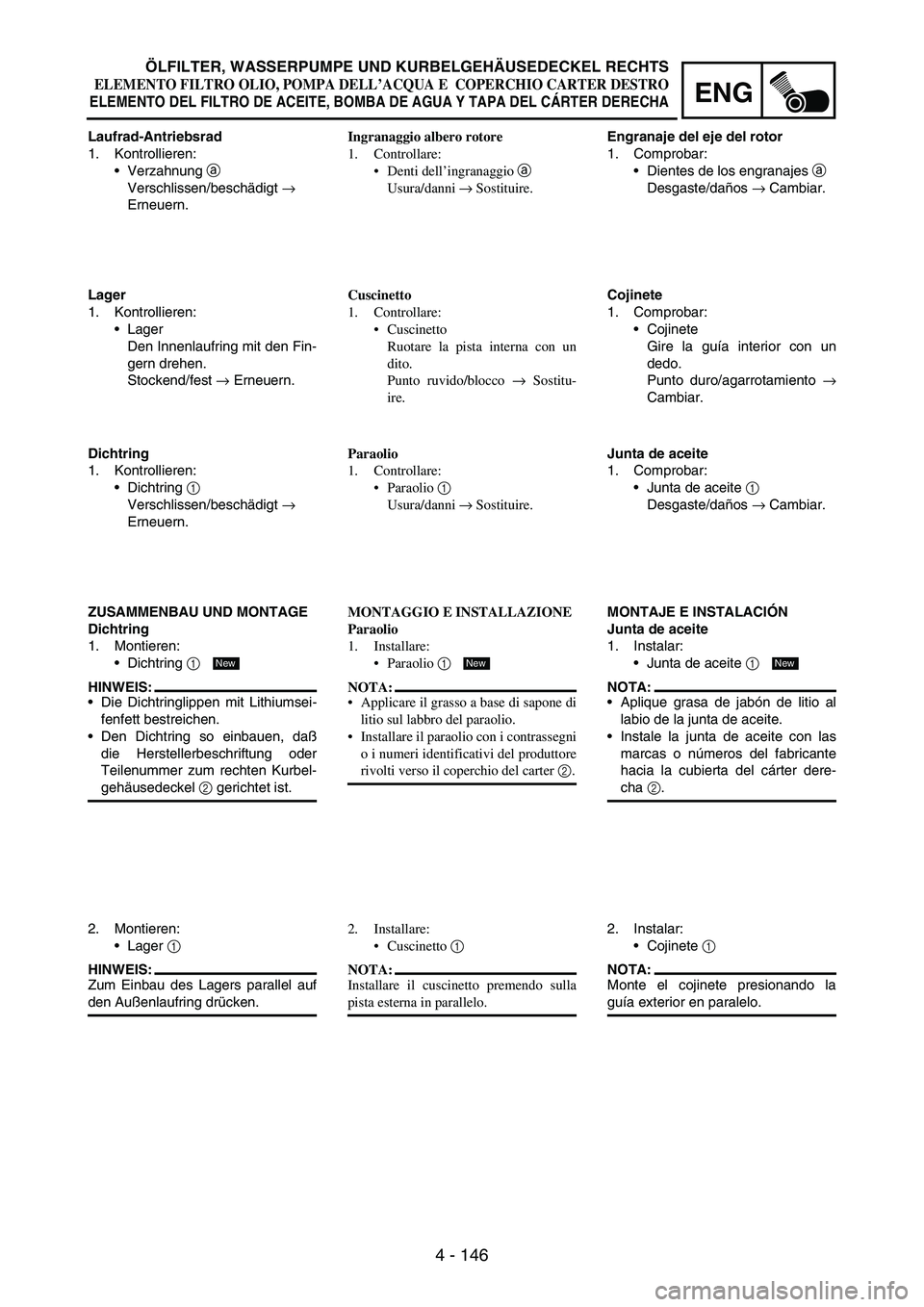

4 - 146
ENG
Laufrad-Antriebsrad
1. Kontrollieren:
Verzahnung
a
Verschlissen/beschädigt
→
Erneuern.
Lager
1. Kontrollieren:
Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
Dichtring
1. Kontrollieren:
Dichtring
1
Verschlissen/beschädigt
→
Erneuern.
ZUSAMMENBAU UND MONTAGE
Dichtring
1. Montieren:
Dichtring
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Den Dichtring so einbauen, daß
die Herstellerbeschriftung oder
Teilenummer zum rechten Kurbel-
gehäusedeckel
2 gerichtet ist.
New
2. Montieren:
Lager
1
HINWEIS:
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken.Ingranaggio albero rotore
1. Controllare:
Denti dell’ingranaggio a
Usura/danni → Sostituire.
Cuscinetto
1. Controllare:
Cuscinetto
Ruotare la pista interna con un
dito.
Punto ruvido/blocco → Sostitu-
ire.
Paraolio
1. Controllare:
Paraolio 1
Usura/danni → Sostituire.
MONTAGGIO E INSTALLAZIONE
Paraolio
1. Installare:
Paraolio 1
NOTA:
Applicare il grasso a base di sapone di
litio sul labbro del paraolio.
Installare il paraolio con i contrassegni
o i numeri identificativi del produttore
rivolti verso il coperchio del carter 2.
New
2. Installare:
Cuscinetto 1
NOTA:
Installare il cuscinetto premendo sulla
pista esterna in parallelo. Engranaje del eje del rotor
1. Comprobar:
Dientes de los engranajes
a
Desgaste/daños
→ Cambiar.
Cojinete
1. Comprobar:
Cojinete
Gire la guía interior con un
dedo.
Punto duro/agarrotamiento
→
Cambiar.
Junta de aceite
1. Comprobar:
Junta de aceite
1
Desgaste/daños
→ Cambiar.
MONTAJE E INSTALACIÓN
Junta de aceite
1. Instalar:
Junta de aceite
1
NOTA:
Aplique grasa de jabón de litio al
labio de la junta de aceite.
Instale la junta de aceite con las
marcas o números del fabricante
hacia la cubierta del cárter dere-
cha
2.
New
2. Instalar:
Cojinete
1
NOTA:
Monte el cojinete presionando la
guía exterior en paralelo.
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER DESTRO
ELEMENTO DEL FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER DERECHA

4 - 147
ENGOIL FILTER ELEMENT, WATER PUMP AND RIGHT CRANKCASE COVER
Impeller shaft
1. Install:
Impeller shaft
1
Washer
2
Impeller
3
NOTE:Take care so that the oil seal lip is
not damaged or the spring does
not slip off its position.
When installing the impeller shaft,
apply the lithium soap base grease
on the oil seal lip and impeller
shaft. And install the shaft while
turning it.
Hold the impeller shaft on its width
across the flats
a with spanners,
etc. and install the impeller.
T R..14 Nm (1.4 m · kg, 10 ft · lb)
Right crankcase cover
1. Install:
Dowel pin
1
O-ring
2
Collar
3
Gasket
4
NOTE:Apply the lithium soap base grease
on the O-ring.
New
New
2. Install:
Right crankcase cover
1
Bolt (right crankcase cover)
2
NOTE:Apply the engine oil on the impeller
shaft end.
Mesh the impeller shaft gear
3
with primary drive gear
4.
Tighten the bolts in stage, using a
crisscross pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Arbre d’entraînement
1. Monter:
Arbre d’entraînement 1
Rondelle 2
Rotor 3
N.B.:
Veiller à ce que la lèvre de la bague
d’étanchéité ne soit pas endommagée
ou à ce que le ressort ne glisse pas
hors de son emplacement.
Lors de l’installation de l’arbre
d’entraînement, appliquer de la graisse
à savon de lithium sur la lèvre de la
bague d’étanchéité et l’arbre d’entraî-
nement. Monter l’arbre tout en le fai-
sant tourner.
Maintenir l’arbre d’entraînement en le
saisissant par les côtés plats a à l’aide
d’une clé, etc., et monter le rotor.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Demi-carter droit
1. Monter:
Goujon 1
Joint torique 2
Entretoise épaulée 3
Joint 4
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
New
New
2. Monter:
Demi-carter droit 1
Boulon (demi-carter droit) 2
N.B.:
Appliquer de l’huile moteur sur
l’extrémité de l’arbre d’entraînement.
Engrener le pignon de l’arbre d’entraî-
nement 3 avec le pignon menant de
transmission primaire 4.
Serrer les boulons par étapes et en pro-
cédant en croix.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT

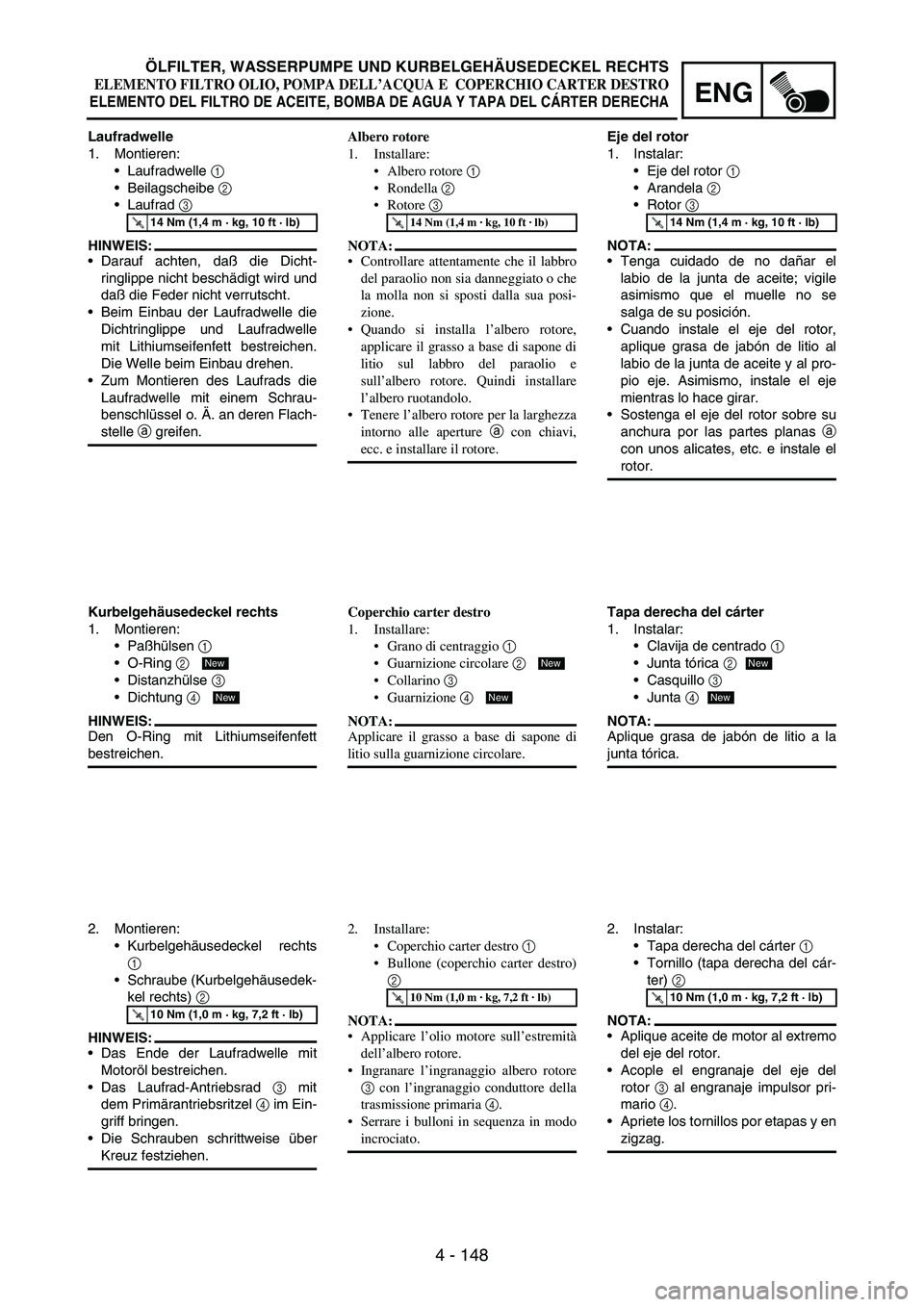

4 - 148
ENG
Laufradwelle
1. Montieren:
Laufradwelle
1
Beilagscheibe
2
Laufrad
3
HINWEIS:
Darauf achten, daß die Dicht-
ringlippe nicht beschädigt wird und
daß die Feder nicht verrutscht.
Beim Einbau der Laufradwelle die
Dichtringlippe und Laufradwelle
mit Lithiumseifenfett bestreichen.
Die Welle beim Einbau drehen.
Zum Montieren des Laufrads die
Laufradwelle mit einem Schrau-
benschlüssel o. Ä. an deren Flach-
stelle
a greifen.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Kurbelgehäusedeckel rechts
1. Montieren:
Paßhülsen
1
O-Ring
2
Distanzhülse
3
Dichtung
4
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.
New
New
2. Montieren:
Kurbelgehäusedeckel rechts
1
Schraube (Kurbelgehäusedek-
kel rechts)
2
HINWEIS:
Das Ende der Laufradwelle mit
Motoröl bestreichen.
Das Laufrad-Antriebsrad
3 mit
dem Primärantriebsritzel
4 im Ein-
griff bringen.
Die Schrauben schrittweise über
Kreuz festziehen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Albero rotore
1. Installare:
Albero rotore 1
Rondella 2
Rotore 3
NOTA:
Controllare attentamente che il labbro
del paraolio non sia danneggiato o che
la molla non si sposti dalla sua posi-
zione.
Quando si installa l’albero rotore,
applicare il grasso a base di sapone di
litio sul labbro del paraolio e
sull’albero rotore. Quindi installare
l’albero ruotandolo.
Tenere l’albero rotore per la larghezza
intorno alle aperture a con chiavi,
ecc. e installare il rotore.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Coperchio carter destro
1. Installare:
Grano di centraggio 1
Guarnizione circolare 2
Collarino 3
Guarnizione 4
NOTA:
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
New
New
2. Installare:
Coperchio carter destro 1
Bullone (coperchio carter destro)
2
NOTA:
Applicare l’olio motore sull’estremità
dell’albero rotore.
Ingranare l’ingranaggio albero rotore
3 con l’ingranaggio conduttore della
trasmissione primaria 4.
Serrare i bulloni in sequenza in modo
incrociato.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Eje del rotor
1. Instalar:
Eje del rotor
1
Arandela
2
Rotor
3
NOTA:
Tenga cuidado de no dañar el
labio de la junta de aceite; vigile
asimismo que el muelle no se
salga de su posición.
Cuando instale el eje del rotor,
aplique grasa de jabón de litio al
labio de la junta de aceite y al pro-
pio eje. Asimismo, instale el eje
mientras lo hace girar.
Sostenga el eje del rotor sobre su
anchura por las partes planas
a
con unos alicates, etc. e instale el
rotor.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Tapa derecha del cárter
1. Instalar:
Clavija de centrado
1
Junta tórica
2
Casquillo
3
Junta
4
NOTA:
Aplique grasa de jabón de litio a la
junta tórica.
New
New
2. Instalar:
Tapa derecha del cárter
1
Tornillo (tapa derecha del cár-
ter)
2
NOTA:
Aplique aceite de motor al extremo
del eje del rotor.
Acople el engranaje del eje del
rotor
3 al engranaje impulsor pri-
mario
4.
Apriete los tornillos por etapas y en
zigzag.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER DESTRO
ELEMENTO DEL FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER DERECHA

4 - 149
ENGOIL FILTER ELEMENT, WATER PUMP AND RIGHT CRANKCASE COVER
Kickstarter crank
1. Install:
Kickstarter crank
1
Washer
2
Bolt (kickstarter crank)
3
NOTE:Install the kickstarter crank so that
the kickstarter crank is as vertical as
possible with the distance
a
between the kickstarter crank and
the frame being 8 mm (0.31 in) or
more.
T R..33 Nm (3.3 m · kg, 24 ft · lb)
2. Install:
Oil hose
1
Bolt (oil hose)
2
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
3. Install:
Copper washer
1
Oil delivery pipe
2
Union bolt (M8)
3
Union bolt (M10)
4
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
New
Water pump housing
1. Install:
Dowel pin
1
O-ring
2
NOTE:Apply the lithium soap base grease
on the O-ring.
New
2. Install:
Water pump housing
1
Bolt (water pump housing)
2
Oil filter element
1. Install:
Oil filter element
1
O-ring
2
Oil filter element cover
3
Bolt (oil filter element cover)
NOTE:Apply the lithium soap base grease
on the O-ring.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
Pédale de kick
1. Monter:
Pédale de kick 1
Rondelle 2
Boulon (pédale de kick) 3
N.B.:
Monter la pédale de kick le plus vertica-
lement possible, la distance a entre la
pédale de kick et le cadre étant de 8 mm
(0,31 in) ou plus.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Monter:
Durit d’huile 1
Boulon (durit d’huile) 2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
3. Monter:
Rondelle en cuivre 1
Tuyau d’huile 2
Boulon de raccord (M8) 3
Boulon de raccord (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
New
Carter de pompe à eau
1. Monter:
Goujon 1
Joint torique 2
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
New
2. Monter:
Corps de la pompe à eau 1
Boulon (carter de pompe à eau)
2
Elément de filtre à huile
1. Monter:
Elément de filtre à huile 1
Joint torique 2
Couvercle d’élément de filtre à
huile 3
Boulon (couvercle d’élément de
filtre à huile)
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET DEMI-CARTER DROIT

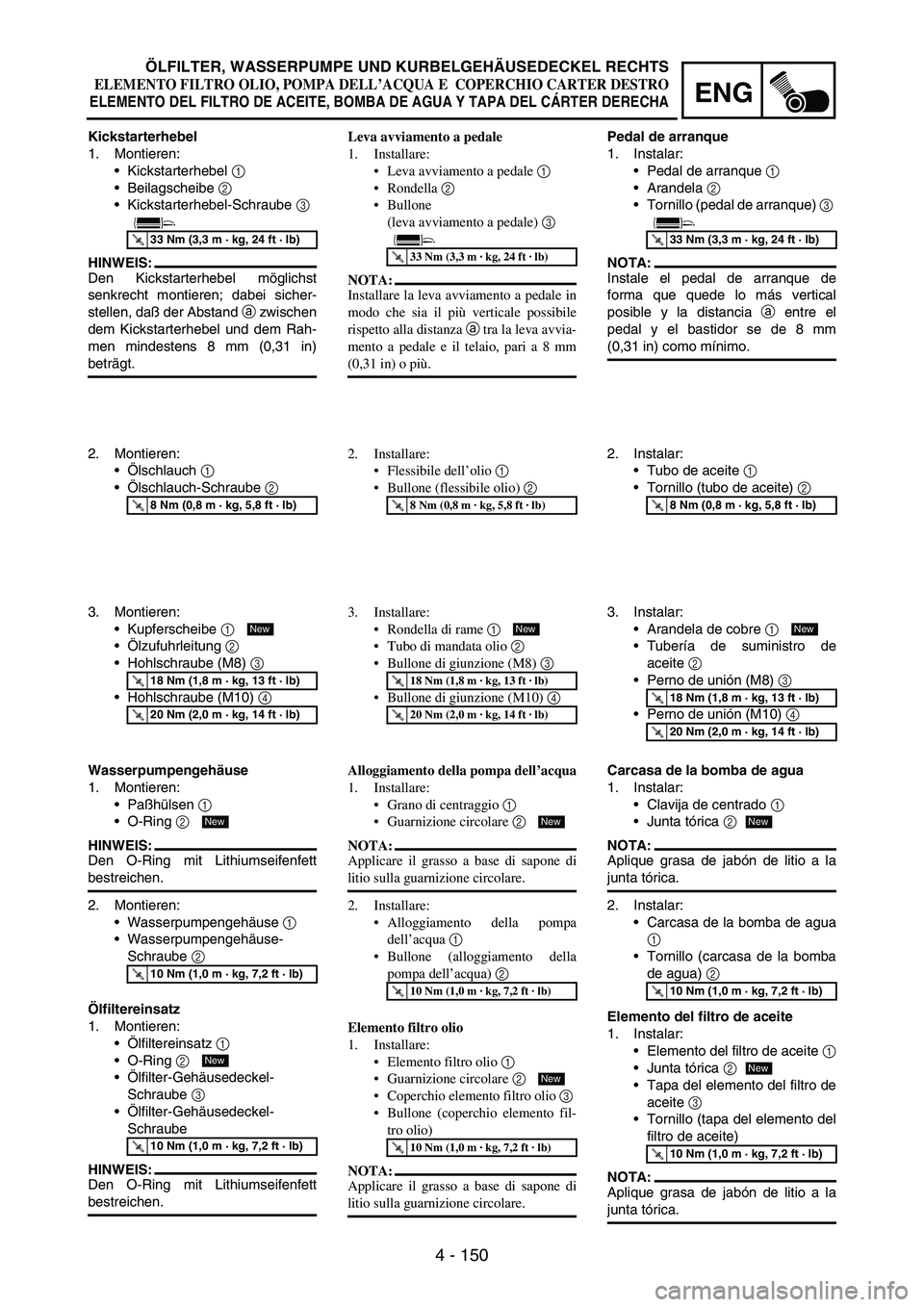

4 - 150
ENG
Kickstarterhebel
1. Montieren:
Kickstarterhebel
1
Beilagscheibe
2
Kickstarterhebel-Schraube
3
HINWEIS:
Den Kickstarterhebel möglichst
senkrecht montieren; dabei sicher-
stellen, daß der Abstand
a zwischen
dem Kickstarterhebel und dem Rah-
men mindestens 8 mm (0,31 in)
beträgt.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Montieren:
Ölschlauch
1
Ölschlauch-Schraube
2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
3. Montieren:
Kupferscheibe
1
Ölzufuhrleitung
2
Hohlschraube (M8)
3
Hohlschraube (M10)
4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
New
Wasserpumpengehäuse
1. Montieren:
Paßhülsen
1
O-Ring
2
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.
2. Montieren:
Wasserpumpengehäuse
1
Wasserpumpengehäuse-
Schraube
2
Ölfiltereinsatz
1. Montieren:
Ölfiltereinsatz
1
O-Ring
2
Ölfilter-Gehäusedeckel-
Schraube
3
Ölfilter-Gehäusedeckel-
Schraube
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
New
Leva avviamento a pedale
1. Installare:
Leva avviamento a pedale 1
Rondella 2
Bullone
(leva avviamento a pedale) 3
NOTA:
Installare la leva avviamento a pedale in
modo che sia il più verticale possibile
rispetto alla distanza a tra la leva avvia-
mento a pedale e il telaio, pari a 8 mm
(0,31 in) o più.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Installare:
Flessibile dell’olio 1
Bullone (flessibile olio) 2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
3. Installare:
Rondella di rame 1
Tubo di mandata olio 2
Bullone di giunzione (M8) 3
Bullone di giunzione (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
New
Alloggiamento della pompa dell’acqua
1. Installare:
Grano di centraggio 1
Guarnizione circolare 2
NOTA:
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
2. Installare:
Alloggiamento della pompa
dell’acqua 1
Bullone (alloggiamento della
pompa dell’acqua) 2
Elemento filtro olio
1. Installare:
Elemento filtro olio 1
Guarnizione circolare 2
Coperchio elemento filtro olio 3
Bullone (coperchio elemento fil-
tro olio)
NOTA:
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
New
Pedal de arranque
1. Instalar:
Pedal de arranque
1
Arandela
2
Tornillo (pedal de arranque)
3
NOTA:
Instale el pedal de arranque de
forma que quede lo más vertical
posible y la distancia
a entre el
pedal y el bastidor se de 8 mm
(0,31 in) como mínimo.
T R..33 Nm (3,3 m · kg, 24 ft · lb)
2. Instalar:
Tubo de aceite
1
Tornillo (tubo de aceite)
2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
3. Instalar:
Arandela de cobre
1
Tubería de suministro de
aceite
2
Perno de unión (M8)
3
Perno de unión (M10)
4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
New
Carcasa de la bomba de agua
1. Instalar:
Clavija de centrado
1
Junta tórica
2
NOTA:
Aplique grasa de jabón de litio a la
junta tórica.
2. Instalar:
Carcasa de la bomba de agua
1
Tornillo (carcasa de la bomba
de agua)
2
Elemento del filtro de aceite
1. Instalar:
Elemento del filtro de aceite
1
Junta tórica
2
Tapa del elemento del filtro de
aceite
3
Tornillo (tapa del elemento del
filtro de aceite)
NOTA:
Aplique grasa de jabón de litio a la
junta tórica.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
New
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER DESTRO
ELEMENTO DEL FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER DERECHA

4 - 151
ENGBALANCER
BALANCER
Extent of removal:
1 Balancer shaft drive gear
2 Balancer shaft
Extent of removal Order Part name Q’ty Remarks
BALANCER REMOVAL
Preparation for removal Primary driven gear Refer to “CLUTCH” section.
Right crankcase cover Refer to “OIL FILTER ELEMENT, WATER PUMP
AND RIGHT CRANKCASE COVER” section.
Stator Refer to “AC MAGNETO AND STARTER CLUTCH”
section.
1 Nut (primary drive gear) 1
Refer to “REMOVAL POINTS”.
2 Nut (balancer shaft driven gear) 1
3 Lock washer 1
4 Primary drive gear 1
5 Balancer shaft drive gear 1
6 Lock washer 1
7 Balancer shaft driven gear 1
8 Balancer shaft 1 Refer to “REMOVAL POINTS”.
1
2
2

4 - 152
ENG
BALANCIER
Organisation de la dépose:1 Pignon menant d’arbre de balancier2 Arbre de balancier
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU BALANCIER
Préparation à la dépose Pignon mené de transmission primaire Se reporter à la section “EMBRAYAGE”.
Demi-carter droit Se reporter à la section “ELEMENT DE FILTRE A
HUILE, POMPE A EAU ET DEMI-CARTER DROIT”.
Stator Se reporter à la section “ALTERNATEUR AVEC
ROTOR A ALIMENTATION PERMANENTE ET
EMBRAYAGE DU DEMARREUR”.
1 Ecrou (pignon de transmission primaire) 1
Se reporter à “POINTS DE DEPOSE”.
2 Ecrou (pignon mené de l’arbre de balancier) 1
3 Rondelle-frein 1
4 Pignon menant de transmission primaire 1
5 Pignon menant de l’arbre de balancier 1
6 Rondelle-frein 1
7 Pignon mené de l’arbre de balancier 1
8 Arbre de balancier 1 Se reporter à “POINTS DE DEPOSE”.
1
2
2
AUSGLEICHSWELLE
Arbeitsumfang:
1 Ausgleichswellen-Antriebsritzel
2 Ausgleichswelle
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
AUSGLEICHSWELLE DEMONTIEREN
Vorbereitungsarbeiten Primärantriebsrad Siehe unter “KUPPLUNG”.
Kurbelgehäusedeckel rechts Siehe unter “ÖLFILTER, WASSERPUMPE UND
KURBELGEHÄUSEDECKEL RECHTS”.
Stator Siehe unter “LICHTMASCHINE UND
STARTERKUPPLUNG”.
1 Mutter (Primärantriebsritzel) 1
Siehe unter “DEMONTAGE-EINZELHEITEN”.
2 Mutter (Ausgleichswellen-Antriebsrad) 1
3 Sicherungsscheibe 1
4Primärantriebsritzel 1
5 Ausgleichswellen-Antriebsritzel 1
6 Sicherungsscheibe 1
7 Ausgleichswellen-Antriebsrad 1
8 Ausgleichswelle 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
1
2
2
BALANCIER
AUSGLEICHSWELLE

4 - 153
ENG
EQUILIBRATORE
Estensione della rimozione:1 Ingranaggio conduttore dell’albero equilibratore2 Albero equilibratore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DELL’EQUILIBRATORE
Preparazione per la rimozione Ingranaggio condotto della trasmissione
primariaFare riferimento al paragrafo “FRIZIONE”.
Coperchio carter destro Fare riferimento al paragrafo “ELEMENTO FILTRO
OLIO, POMPA DELL’ACQUA E COPERCHIO
CARTER DESTRO”
Statore Fare riferimento al paragrafo “MAGNETE AC E
GIUNTO STARTER”.
1 Dado (ingranaggio conduttore della
trasmissione primaria)1
Fare riferimento a “PUNTI DI RIMOZIONE”.
2 Dado (ingranaggio condotto dell’albero
equilibratore)1
3 Rondella di bloccaggio 1
4 Ingranaggio conduttore della trasmissione
primaria1
5 Ingranaggio conduttore dell’albero
equilibratore1
6 Rondella di bloccaggio 1
7 Ingranaggio condotto dell’albero equilibratore 1
8 Albero equilibratore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
1
2
2
EQUILIBRATORE

4 - 154
ENG
COMPENSADOR
Extensión del desmontaje:
1 Desmontaje del engranaje impulsor del eje compensador
2 Eje compensador
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL COMPENSADOR
Preparación para el
desmontajeEngranaje conducido primario Consulte el apartado “EMBRAGUE”.
Tapa derecha del cárter Consulte el apartado “ELEMENTO DEL FILTRO DE
ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER
DERECHA”.
Estátor Consulte el apartado “MAGNETO CA Y
EMBRAGUE DE ARRANQUE”.
1 Tuerca (engranaje impulsor primario) 1
Consulte el apartado “PUNTOS DE
DESMONTAJE”. 2 Tuerca (engranaje conducido del eje
compensador)1
3 Arandela de seguridad 1
4 Engranaje impulsor primario 1
5 Engranaje impulsor del eje compensador 1
6 Arandela de seguridad 1
7 Engranaje conducido del eje compensador 1
8 Eje compensador 1 Consulte el apartado “PUNTOS DE
DESMONTAJE”.
12
2
COMPENSADOR

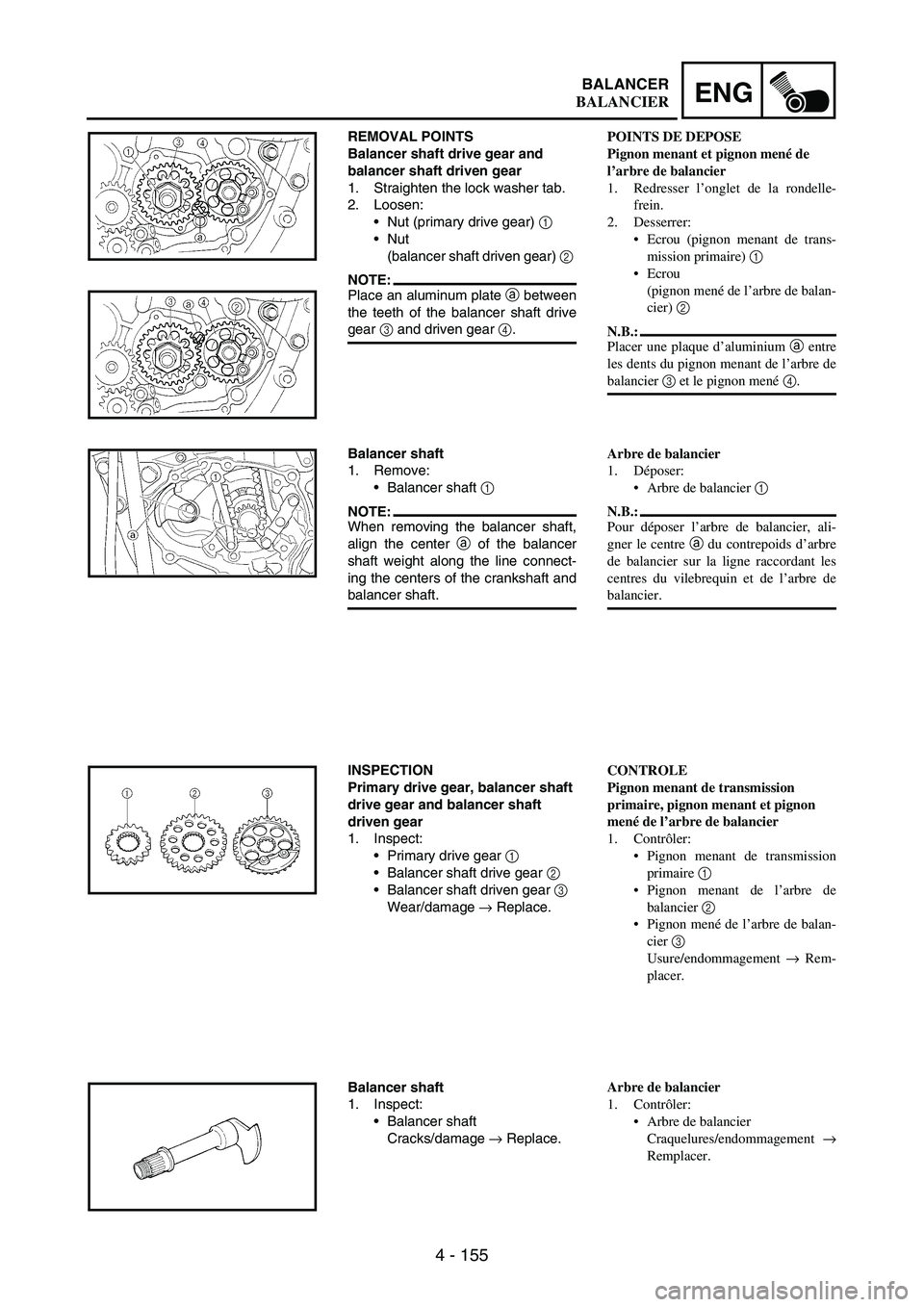

4 - 155
ENGBALANCER
REMOVAL POINTS
Balancer shaft drive gear and
balancer shaft driven gear
1. Straighten the lock washer tab.
2. Loosen:
Nut (primary drive gear)
1
Nut
(balancer shaft driven gear)
2
NOTE:Place an aluminum plate
a between
the teeth of the balancer shaft drive
gear
3 and driven gear
4.
Balancer shaft
1. Remove:
Balancer shaft
1
NOTE:When removing the balancer shaft,
align the center
a of the balancer
shaft weight along the line connect-
ing the centers of the crankshaft and
balancer shaft.
INSPECTION
Primary drive gear, balancer shaft
drive gear and balancer shaft
driven gear
1. Inspect:
Primary drive gear
1
Balancer shaft drive gear
2
Balancer shaft driven gear
3
Wear/damage
→ Replace.
Balancer shaft
1. Inspect:
Balancer shaft
Cracks/damage
→ Replace.
POINTS DE DEPOSE
Pignon menant et pignon mené de
l’arbre de balancier
1. Redresser l’onglet de la rondelle-
frein.
2. Desserrer:
Ecrou (pignon menant de trans-
mission primaire) 1
Ecrou
(pignon mené de l’arbre de balan-
cier) 2
N.B.:
Placer une plaque d’aluminium a entre
les dents du pignon menant de l’arbre de
balancier 3 et le pignon mené 4.
Arbre de balancier
1. Déposer:
Arbre de balancier 1
N.B.:
Pour déposer l’arbre de balancier, ali-
gner le centre a du contrepoids d’arbre
de balancier sur la ligne raccordant les
centres du vilebrequin et de l’arbre de
balancier.
CONTROLE
Pignon menant de transmission
primaire, pignon menant et pignon
mené de l’arbre de balancier
1. Contrôler:
Pignon menant de transmission
primaire 1
Pignon menant de l’arbre de
balancier 2
Pignon mené de l’arbre de balan-
cier 3
Usure/endommagement → Rem-
placer.
Arbre de balancier
1. Contrôler:
Arbre de balancier
Craquelures/endommagement →
Remplacer.
BALANCIER
