engine YAMAHA WR 250F 2005 Service Manual

3 - 39
INSP
ADJ

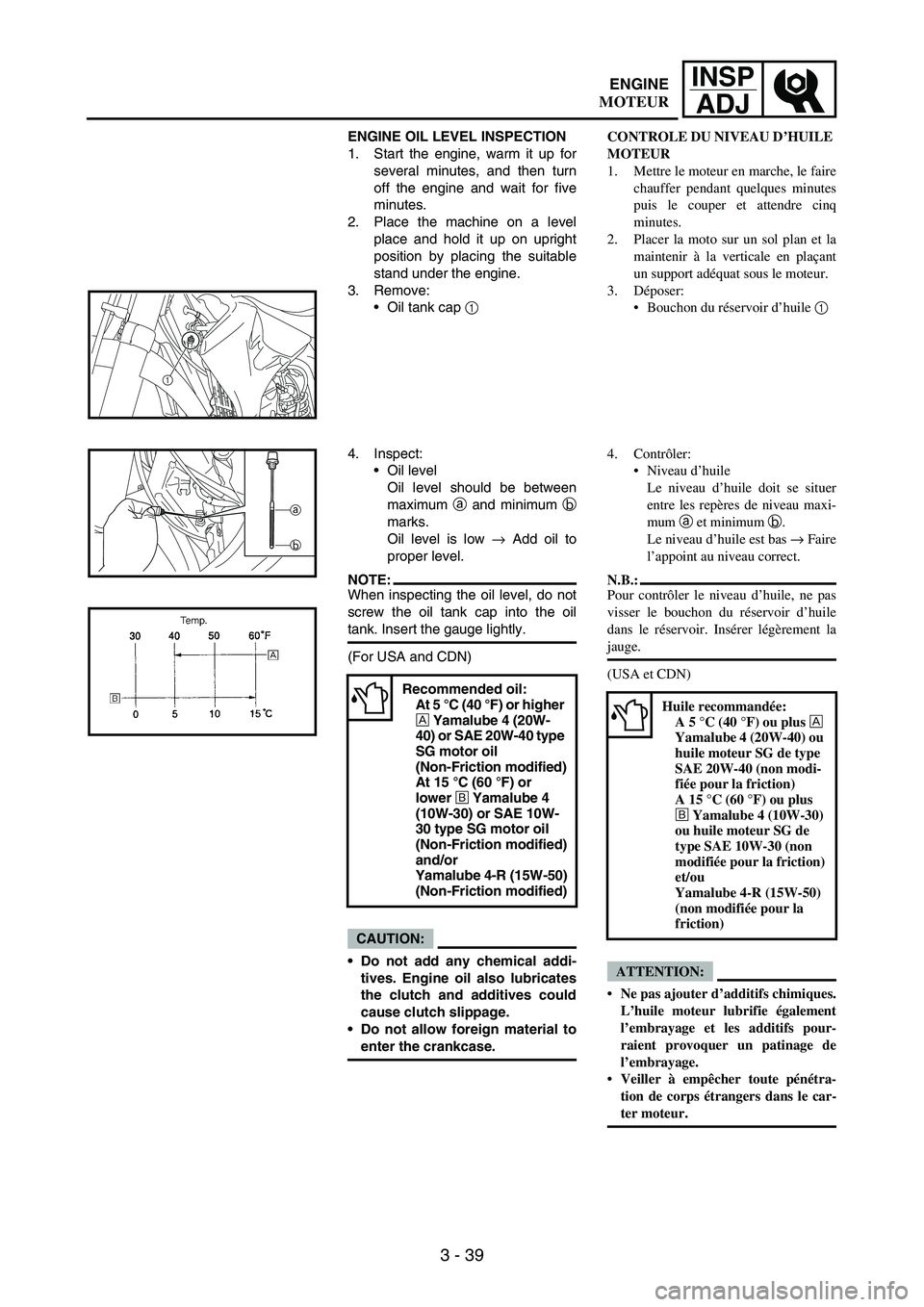

ENGINE OIL LEVEL INSPECTION
1. Start the engine, warm it up for
several minutes, and then turn
off the engine and wait for five
minutes.
2. Place the machine on a level
place and hold it up on upright
position by placing the suitable
stand under the engine.
3. Remove:
Oil tank cap
1
1
4. Inspect:
Oil level
Oil level should be between
maximum
a and minimum b
marks.
Oil level is low → Add oil to
proper level.
NOTE:When inspecting the oil level, do not
screw the oil tank cap into the oil
tank. Insert the gauge lightly.
(For USA and CDN)
CAUTION:
Do not add any chemical addi-
tives. Engine oil also lubricates
the clutch and additives could
cause clutch slippage.
Do not allow foreign material to
enter the crankcase.
Recommended oil:
At 5 °C (40 °F) or higher
È Yamalube 4 (20W-
40) or SAE 20W-40 type
SG motor oil
(Non-Friction modified)
At 15 °C (60 °F) or
lower É Yamalube 4
(10W-30) or SAE 10W-
30 type SG motor oil
(Non-Friction modified)
and/or
Yamalube 4-R (15W-50)
(Non-Friction modified)
a
b
CONTROLE DU NIVEAU D’HUILE
MOTEUR
1. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes
puis le couper et attendre cinq
minutes.
2. Placer la moto sur un sol plan et la
maintenir à la verticale en plaçant
un support adéquat sous le moteur.
3. Déposer:
Bouchon du réservoir d’huile 1
4. Contrôler:
Niveau d’huile
Le niveau d’huile doit se situer
entre les repères de niveau maxi-
mum a et minimum b.
Le niveau d’huile est bas → Faire
l’appoint au niveau correct.
N.B.:
Pour contrôler le niveau d’huile, ne pas
visser le bouchon du réservoir d’huile
dans le réservoir. Insérer légèrement la
jauge.
(USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques.
L’huile moteur lubrifie également
l’embrayage et les additifs pour-
raient provoquer un patinage de
l’embrayage.
Veiller à empêcher toute pénétra-
tion de corps étrangers dans le car-
ter moteur.
Huile recommandée:
A 5 °C (40 °F) ou plus È
Yamalube 4 (20W-40) ou
huile moteur SG de type
SAE 20W-40 (non modi-
fiée pour la friction)
A 15 °C (60 °F) ou plus
É Yamalube 4 (10W-30)
ou huile moteur SG de
type SAE 10W-30 (non
modifiée pour la friction)
et/ou
Yamalube 4-R (15W-50)
(non modifiée pour la
friction)
ENGINE
MOTEUR

3 - 41
INSP
ADJ

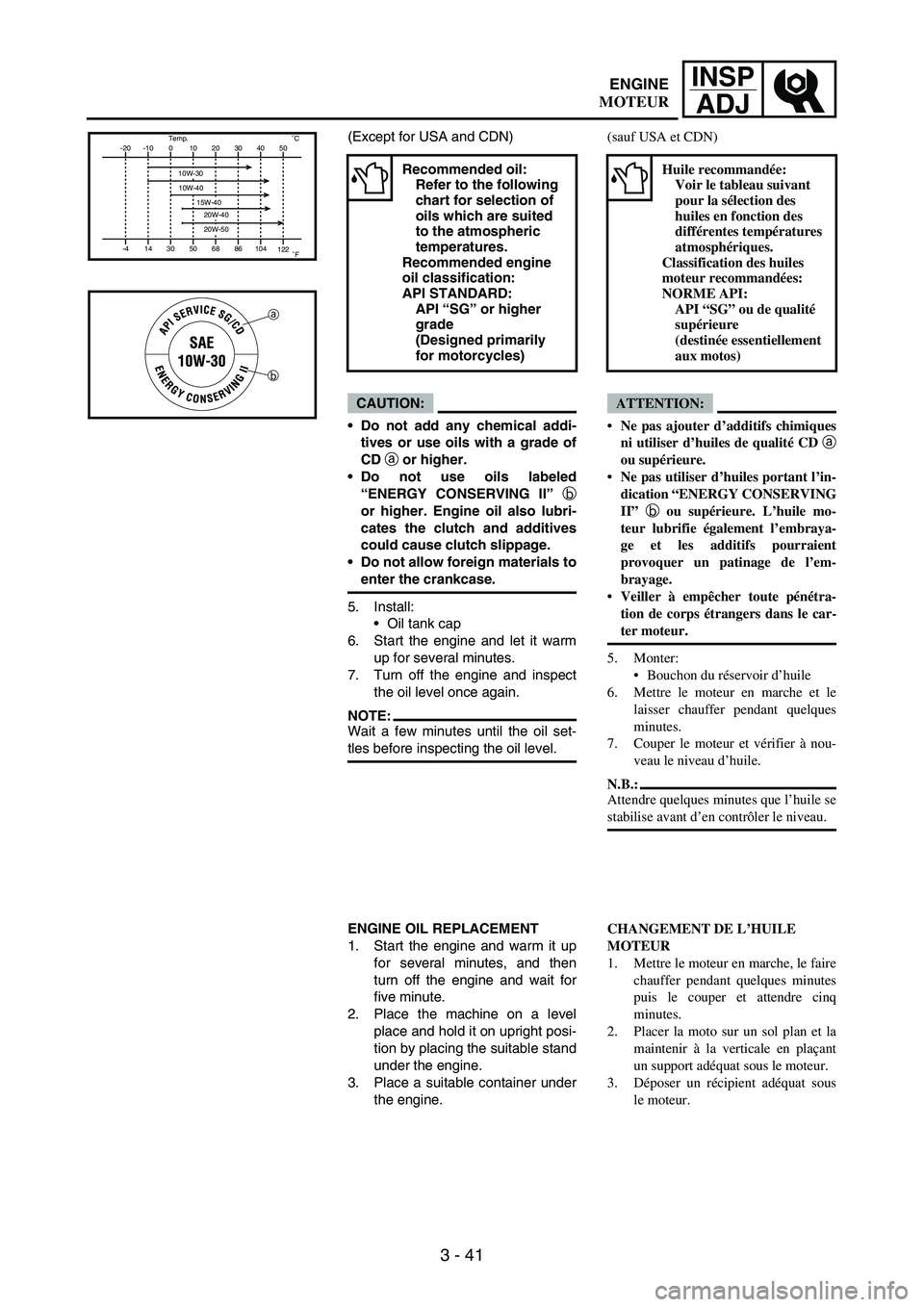

(Except for USA and CDN)
CAUTION:
Do not add any chemical addi-
tives or use oils with a grade of
CD a or higher.
Do not use oils labeled
“ENERGY CONSERVING II” b
or higher. Engine oil also lubri-
cates the clutch and additives
could cause clutch slippage.
Do not allow foreign materials to
enter the crankcase.
5. Install:
Oil tank cap
6. Start the engine and let it warm
up for several minutes.
7. Turn off the engine and inspect
the oil level once again.
NOTE:Wait a few minutes until the oil set-
tles before inspecting the oil level.
Recommended oil:
Refer to the following
chart for selection of
oils which are suited
to the atmospheric
temperatures.
Recommended engine
oil classification:
API STANDARD:
API “SG” or higher
grade
(Designed primarily
for motorcycles)
-20
-4-10
140
3010
5020
6830
8640 50
104
122˚CTemp.
˚F
10W-3010W-40
20W-4020W-50
15W-40
a
b
ENGINE OIL REPLACEMENT
1. Start the engine and warm it up
for several minutes, and then
turn off the engine and wait for
five minute.
2. Place the machine on a level
place and hold it on upright posi-
tion by placing the suitable stand
under the engine.
3. Place a suitable container under
the engine.(sauf USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques
ni utiliser d’huiles de qualité CD a
ou supérieure.
Ne pas utiliser d’huiles portant l’in-
dication “ENERGY CONSERVING
II” b ou supérieure. L’huile mo-
teur lubrifie également l’embraya-
ge et les additifs pourraient
provoquer un patinage de l’em-
brayage.
Veiller à empêcher toute pénétra-
tion de corps étrangers dans le car-
ter moteur.
5. Monter:
Bouchon du réservoir d’huile
6. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
7. Couper le moteur et vérifier à nou-
veau le niveau d’huile.
N.B.:
Attendre quelques minutes que l’huile se
stabilise avant d’en contrôler le niveau.
Huile recommandée:
Voir le tableau suivant
pour la sélection des
huiles en fonction des
différentes températures
atmosphériques.
Classification des huiles
moteur recommandées:
NORME API:
API “SG” ou de qualité
supérieure
(destinée essentiellement
aux motos)
CHANGEMENT DE L’HUILE
MOTEUR
1. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes
puis le couper et attendre cinq
minutes.
2. Placer la moto sur un sol plan et la
maintenir à la verticale en plaçant
un support adéquat sous le moteur.
3. Déposer un récipient adéquat sous
le moteur.
ENGINE
MOTEUR

3 - 43
INSP
ADJ
4. Remove:
Oil tank cap
1
Oil filler cap
2
Frame oil drain bolt
3
Crankcase oil drain bolt
4
Oil filter element drain bolt
5
Drain the crankcase and oil
tank (frame) of its oil.
1
5. Remove:
Lower engine bracket
Oil hose clamp
1
Bolt (oil hose)
2
Oil hose
3
Oil strainer (frame)
4
6. Inspect:
Oil strainer (frame)
Clogged
→ Blow.
7. If the oil filter is to be replaced
during this oil change, remove
the following parts and reinstall
them.
Replacement steps:
Remove the oil filter element
cover
1 and oil filter element
2.
Check the O-rings
3, if cracked
or damaged, replace them with
a new one.
Install the oil filter element and
oil filter element cover.
T R..
Oil filter element cover:
10 Nm
(1.0 m  kg, 7.2 ft  lb)
4. Déposer:
Bouchon du réservoir d’huile 1
Capuchon de l’orifice de remplis-
sage d’huile 2
Boulon de vidange d’huile du
cadre 3
Boulon de vidange d’huile du
carter moteur 4
Boulon de vidange de l’élément
de filtre à huile 5
Vidanger le carter moteur et le
réservoir d’huile (cadre).
5. Déposer:
Support de moteur inférieur
Collier de durit d’huile 1
Boulon (durit d’huile) 2
Durit d’huile 3
Crépine à huile (cadre) 4
6. Contrôler:
Crépine à huile (cadre)
Obstruée → Souffler.
7. Si le filtre à huile doit être remplacé
à l’occasion du changement d’huile,
déposer et remonter les pièces sui-
vantes.
Etapes de remplacement:
Déposer le couvercle d’élément de
filtre à huile 1 et l’élément de fil-
tre à huile 2.
Contrôler les joints toriques 3,
s’ils sont fissurés ou endommagés,
les remplacer par des neufs.
Monter l’élément de filtre à huile
et son couvercle.
T R..
Couvercle d’élément de
filtre à huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
ENGINE
MOTEUR

3 - 45
INSP
ADJ
8. Install:
Copper washer
1
Oil strainer (frame)
2
Oil hose
3
Bolt (oil hose)
4
Oil hose clamp
5
Lower engine bracket
9. Install:
Copper washer
Oil filter element drain bolt
Crankcase oil drain bolt
Frame oil drain bolt
10. Fill:
Engine oil
11. Check:
Oil leakage
12. Install:
Oil tank cap
13. Check:
Engine oil level
T R..70 Nm (7.0 m · kg, 50 ft · lb)
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
Oil quantity:
Periodic oil change:
1.2 L
(1.06 Imp qt,
1.27 US qt)
With oil filter
replacement:
1.3 L
(1.14 Imp qt,
1.37 US qt)
Total amount:
1.4 L
(1.23 Imp qt,
1.48 US qt)
New
New
8. Monter:
Rondelle en cuivre 1
Crépine à huile (cadre) 2
Durit d’huile 3
Boulon (durit d’huile) 4
Collier de durit d’huile 5
Support de moteur inférieur
9. Monter:
Rondelle en cuivre
Boulon de vidange de l’élément
de filtre à huile
Boulon de vidange d’huile du
carter moteur
Boulon de vidange d’huile du
cadre
10. Remplir:
Huile moteur
11. Contrôler:
Fuites d’huile
12. Monter:
Bouchon du réservoir d’huile
13. Contrôler:
Niveau d’huile moteur
T R..70 Nm (7,0 m · kg, 50 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
Quantité d’huile:
Vidange périodique:
1,2 L
(1,06 Imp qt,
1,27 US qt)
Avec remplacement du
filtre à huile:
1,3 L
(1,14 Imp qt,
1,37 US qt)
Quantité totale:
1,4 L
(1,23 Imp qt,
1,48 US qt)
New
New
ENGINE
MOTEUR

3 - 47
INSP
ADJ
OIL PRESSURE INSPECTION
1. Check:
Oil pressure
Checking steps:
Slightly loosen the oil pressure
check bolt
1.
Start the engine and keep it
idling until oil starts to seep from
the oil pressure check bolt. If no
oil comes out after one minute,
turn the engine off so it will not
seize.
Check oil passages and oil
pump for damage or leakage.
Start the engine after solving
the problem(s) and recheck the
oil pressure.
Tighten the oil pressure check
bolt.
T R..
Oil pressure check bolt:
10 Nm
(1.0 m  kg, 7.2 ft  lb)
PILOT SCREW ADJUSTMENT
1. Adjust:
Pilot screw
1
Adjustment steps:
NOTE:To optimize the fuel flow at a
smaller throttle opening, each
machine’s pilot screw has been
individually set at the factory.
Before adjusting the pilot screw,
turn it in fully and count the num-
ber of turns. Record this number
as the factory-set number of turns
out.
Turn in the pilot screw until it is
lightly seated.
Turn out the pilot screw by the
factory-set number of turns.
Pilot screw:
1-3/4 turns out
(example)
CONTROLE DE LA PRESSION
D’HUILE
1. Contrôler:
Pression d’huile
REGLAGE DE LA VIS DE
RALENTI
1. Régler:
Vis de ralenti 1 Etapes du contrôle:
Desserrer légèrement le boulon de
contrôle de la pression d’huile 1.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter par le boulon
de contrôle de la pression d’huile.
Si l’huile ne s’écoule toujours pas
après une minute, couper immédia-
tement le moteur afin qu’il ne se
grippe pas.
Vérifier que les passages d’huile et
la pompe à huile ne sont pas
endommagés ou ne présentent pas
de fuites.
Après avoir résolu le(s) pro-
blème(s), démarrer le moteur et
contrôler à nouveau la pression
d’huile.
Serrer le boulon de contrôle de la
pression d’huile.
T R..
Boulon de contrôle de la
pression d’huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Étapes du réglage:
N.B.:
Pour optimaliser le débit de carburant
à plus faible régime, la vis de ralenti
de chaque moto a été réglée indivi-
duellement en usine. Avant de régler
la vis de ralenti, la serrer à fond en
comptant le nombre de tours. Enre-
gistrer ce nombre comme étant le
nombre de tours de desserrage réglé
en usine.
Visser la vis de ralenti jusqu’à ce
qu’elle touche légèrement son
siège.
Desserrer la vis de ralenti du nom-
bre de tours d’usine.
Vis de ralenti:
Desserrer de 1-3/4 tours
(exemple)
ENGINE
MOTEUR

3 - 49
INSP
ADJ
ENGINE IDLING SPEED
ADJUSTMENT
1. Start the engine and thoroughly
warm it up.
2. Adjust:
Engine idling speed
Adjustment steps:
Adjust the pilot screw.
Refer to “PILOT SCREW
ADJUSTMENT” section.
Turn the throttle stop screw
1
until the specified engine idling
speed.
NOTE:Using a digital engine tachometer
for idle speed adjustment, detect
the engine idling speed by bring-
ing the sensing element
c of the
engine tachometer close to the
ignition coil
2.
To increase idle speed →
Turn the throttle stop screw
1 in a.
To decrease idle speed →
Turn the throttle stop screw
1 out b.
Engine idling speed:
1,900 ~ 2,100 r/min
c2
VALVE CLEARANCE INSPECTION
AND ADJUSTMENT
NOTE:The valve clearance should be
adjusted when the engine is cool to
the touch.
The piston must be at Top Dead
Center (T.D.C.) on compression
stroke to check or adjust the valve
clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK
AND SIDE COVERS” section
in the CHAPTER 4.
2. Drain:
Coolant
Refer to “COOLANT
REPLACEMENT” section.REGLAGE DU REGIME DE
RALENTI DU MOTEUR
1. Mettre le moteur en marche et bien
le laisser chauffer.
2. Régler:
Régime de ralenti
Étapes du réglage:
Régler la vis de ralenti.
Se reporter à la section
“REGLAGE DE LA VIS DE
RALENTI”.
Tourner la vis de butée de papillon
des gaz 1 jusqu’à obtention de la
vitesse de ralenti spécifiée.
N.B.:
A l’aide d’un compte-tours moteur
numérique pour réglage du ralenti,
déterminer le régime de ralenti en
approchant le capteur c du compte-
tours de la bobine d’allumage 2.
Pour augmenter le régime de
ralenti → Serrer la vis de butée
de papillon des gaz 1 dans le
sens a.
Pour diminuer le régime de ralenti
→ Tourner la vis de butée de
papillon des gaz 1 dans le sens
b.
Régime de ralenti:
1.900 à 2.100 tr/min
INSPECTION ET REGLAGE DU
JEU AUX SOUPAPES
N.B.:
Le jeu aux soupapes doit être réglé
quand le moteur est froid au toucher.
Le piston doit être au point mort haut
(PMH) de la course de compression
pour permettre le contrôle ou le
réglage du jeux aux soupapes.
1. Déposer:
Selle
Réservoir de carburant
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
2. Vidanger:
Liquide de refroidissement
Se reporter à la section “CHAN-
GEMENT DU LIQUIDE DE
REFROIDISSEMENT”.
ENGINE
MOTEUR

3 - 51
INSP
ADJ
3. Remove:
Right radiator
Refer to “RADIATOR” section
in the CHAPTER 4.
Carburetor
Refer to “CARBURETOR”
section in the CHAPTER 4.
Spark plug
Upper engine bracket
Cylinder head cover
Refer to “CAMSHAFTS” sec-
tion in the CHAPTER 4.
4. Remove:
Timing mark accessing screw
1
Crankshaft end accessing
screw
2
O-ring
5. Check:
Valve clearance
Out of specification
→ Adjust.
Valve clearance (cold):
Intake valve:
0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)
Exhaust valve:
0.17 ~ 0.22 mm
(0.0067 ~ 0.0087 in)
Checking steps:
Turn the crankshaft counter-
clockwise with a wrench.
Align the T.D.C. mark
a on the
rotor with the align mark
b on
the crankcase cover when pis-
ton is at T.D.C. on compression
stroke.
NOTE:In order to be sure that the piston
is at Top Dead Center, the punch
mark
c on the exhaust camshaft
and the punch mark
d on the
intake camshaft must align with
the cylinder head surface, as
shown in the illustration.
Measure the valve clearance
e
using a feeler gauge
1.
NOTE:Record the measured reading if
the clearance is incorrect.
3. Déposer:
Radiateur droit
Se reporter à la section “RADIA-
TEUR” au CHAPITRE 4.
Carburateur
Se reporter à la section “CARBU-
RATEUR” au CHAPITRE 4.
Bougie
Support de moteur supérieur
Couvre-culasse
Se reporter à la section
“ARBRES A CAMES” au CHA-
PITRE 4.
4. Déposer:
Vis d’accès de repère d’allumage
1
Vis d’accès axiale du vilebrequin
2
Joint torique
5. Contrôler:
Jeu aux soupapes
Hors spécifications → Ajuster.
Jeu aux soupapes (à froid):
Soupape d’admission:
0,10 à 0,15 mm
(0,0039 à 0,0059 in)
Soupape d’échappement:
0,17 à 0,22 mm
(0,0067 à 0,0087 in)
Etapes du contrôle:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
à l’aide d’une clé.
Aligner le repère PMH a du rotor
avec le repère d’alignement b du
couvercle de carter lorsque le pis-
ton est au PMH de la course de
compression.
N.B.:
Le piston est au point mort haut lors-
que le repère poinçonné c de l’arbre
à cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission sont alignés avec la sur-
face de la culasse comme le montre
l’illustration.
Mesurer le jeu aux soupapes e à
l’aide d’une jauge d’épaisseur à
lames 1.
N.B.:
Enregistrer la valeur mesurée si le jeu
est incorrect.
ENGINE
MOTEUR

3 - 53
INSP
ADJ

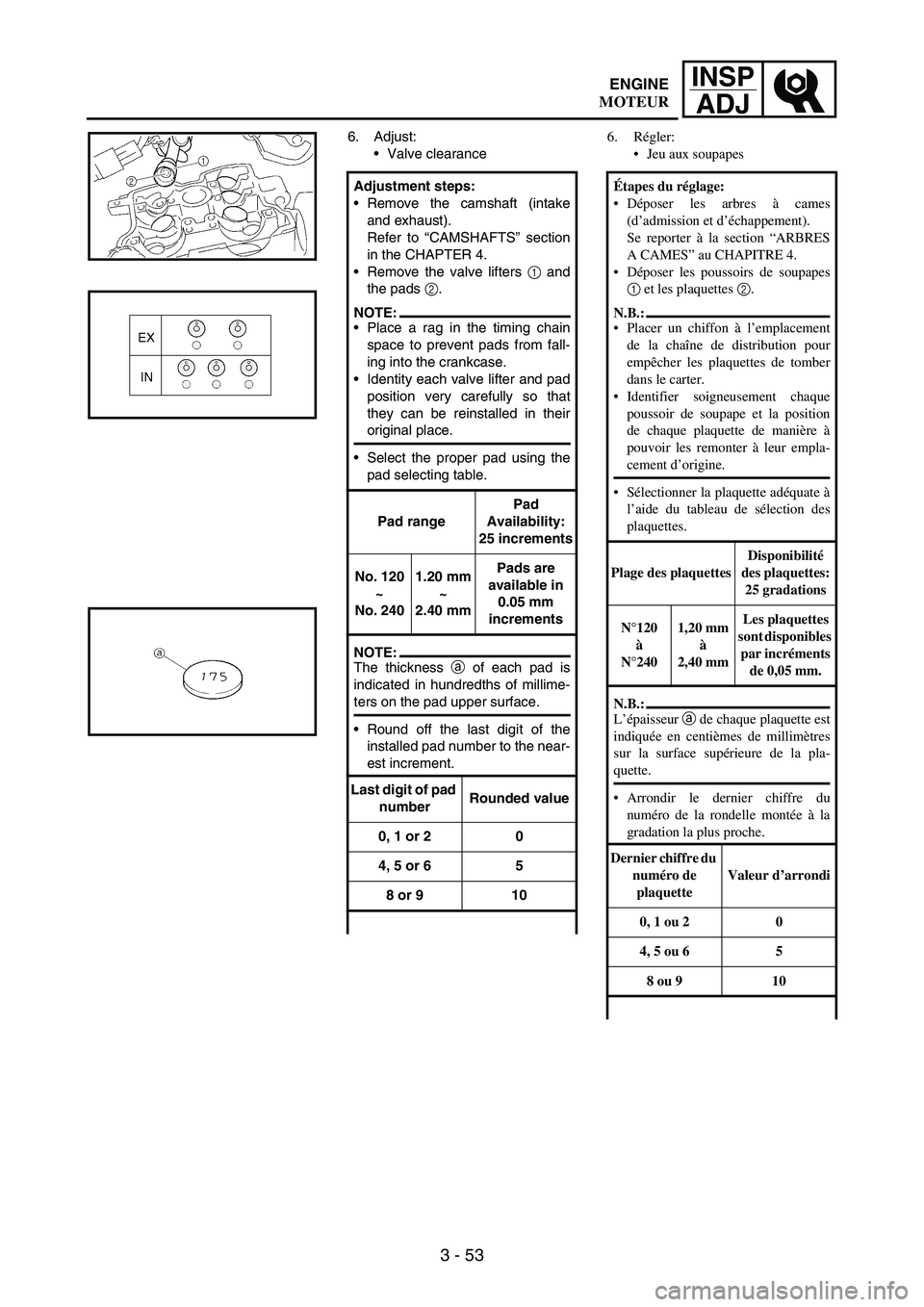

6. Adjust:
Valve clearance
Adjustment steps:
Remove the camshaft (intake
and exhaust).
Refer to “CAMSHAFTS” section
in the CHAPTER 4.
Remove the valve lifters
1 and
the pads
2.
NOTE:Place a rag in the timing chain
space to prevent pads from fall-
ing into the crankcase.
Identity each valve lifter and pad
position very carefully so that
they can be reinstalled in their
original place.
Select the proper pad using the
pad selecting table.
Pad rangePad
Availability:
25 increments
No. 120
~
No. 2401.20 mm
~
2.40 mmPads are
available in
0.05 mm
increments
NOTE:The thickness
a of each pad is
indicated in hundredths of millime-
ters on the pad upper surface.
Round off the last digit of the
installed pad number to the near-
est increment.
Last digit of pad
numberRounded value
0, 1 or 2 0
4, 5 or 6 5
8 or 9 10
6. Régler:
Jeu aux soupapes
Étapes du réglage:
Déposer les arbres à cames
(d’admission et d’échappement).
Se reporter à la section “ARBRES
A CAMES” au CHAPITRE 4.
Déposer les poussoirs de soupapes
1 et les plaquettes 2.
N.B.:
Placer un chiffon à l’emplacement
de la chaîne de distribution pour
empêcher les plaquettes de tomber
dans le carter.
Identifier soigneusement chaque
poussoir de soupape et la position
de chaque plaquette de manière à
pouvoir les remonter à leur empla-
cement d’origine.
Sélectionner la plaquette adéquate à
l’aide du tableau de sélection des
plaquettes.
Plage des plaquettesDisponibilité
des plaquettes:
25 gradations
N°120
à
N°2401,20 mm
à
2,40 mmLes plaquettes
sont disponibles
par incréments
de 0,05 mm.
N.B.:
L’épaisseur a de chaque plaquette est
indiquée en centièmes de millimètres
sur la surface supérieure de la pla-
quette.
Arrondir le dernier chiffre du
numéro de la rondelle montée à la
gradation la plus proche.
Dernier chiffre du
numéro de
plaquetteValeur d’arrondi
0, 1 ou 2 0
4, 5 ou 6 5
8 ou 9 10
ENGINE
MOTEUR

3 - 55
INSP
ADJ

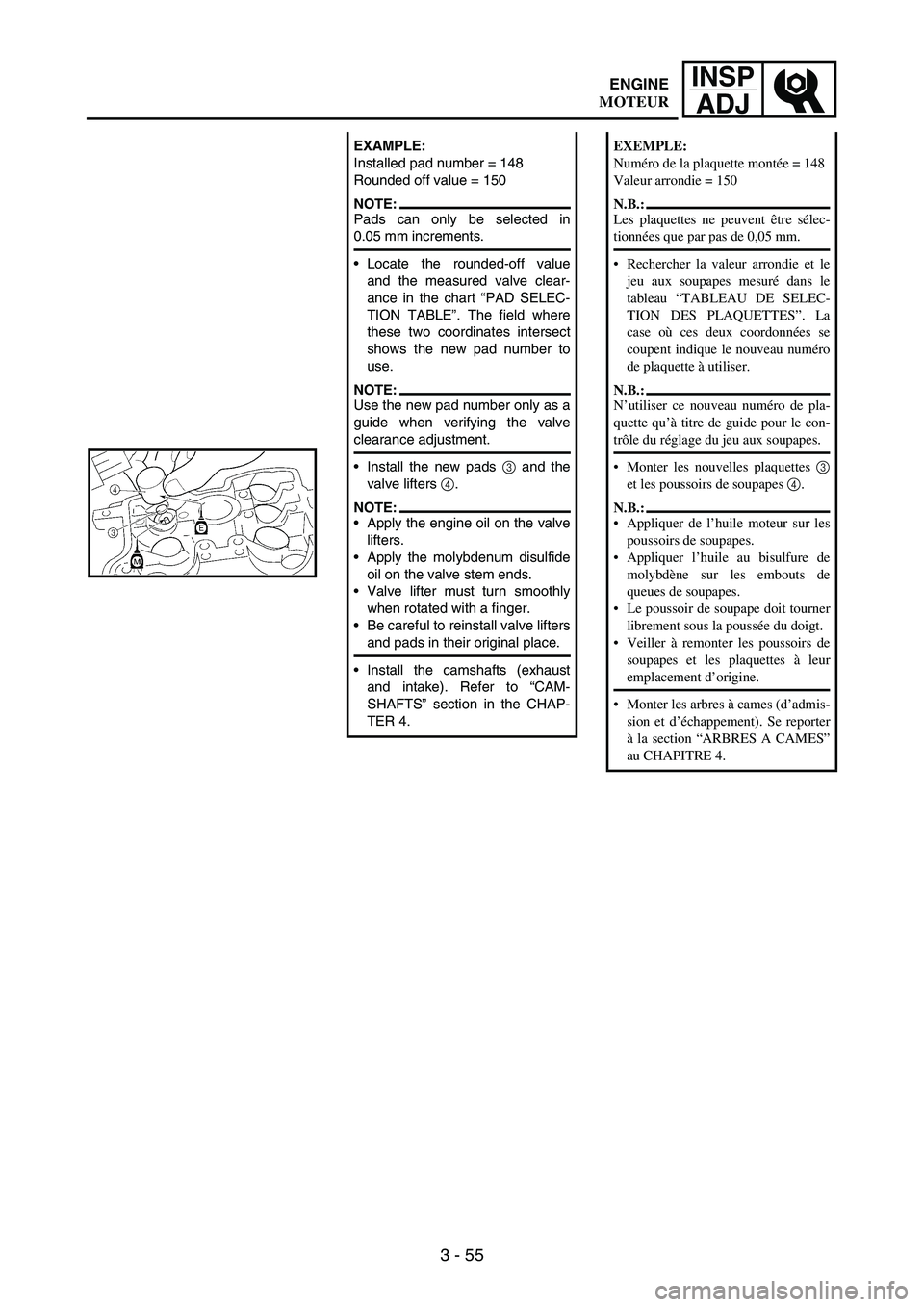

EXAMPLE:
Installed pad number = 148
Rounded off value = 150
NOTE:Pads can only be selected in
0.05 mm increments.
Locate the rounded-off value
and the measured valve clear-
ance in the chart “PAD SELEC-
TION TABLE”. The field where
these two coordinates intersect
shows the new pad number to
use.
NOTE:Use the new pad number only as a
guide when verifying the valve
clearance adjustment.
Install the new pads
3 and the
valve lifters
4.
NOTE:Apply the engine oil on the valve
lifters.
Apply the molybdenum disulfide
oil on the valve stem ends.
Valve lifter must turn smoothly
when rotated with a finger.
Be careful to reinstall valve lifters
and pads in their original place.
Install the camshafts (exhaust
and intake). Refer to “CAM-
SHAFTS” section in the CHAP-
TER 4.
EXEMPLE:
Numéro de la plaquette montée = 148
Valeur arrondie = 150
N.B.:
Les plaquettes ne peuvent être sélec-
tionnées que par pas de 0,05 mm.
Rechercher la valeur arrondie et le
jeu aux soupapes mesuré dans le
tableau “TABLEAU DE SELEC-
TION DES PLAQUETTES”. La
case où ces deux coordonnées se
coupent indique le nouveau numéro
de plaquette à utiliser.
N.B.:
N’utiliser ce nouveau numéro de pla-
quette qu’à titre de guide pour le con-
trôle du réglage du jeu aux soupapes.
Monter les nouvelles plaquettes 3
et les poussoirs de soupapes 4.
N.B.:
Appliquer de l’huile moteur sur les
poussoirs de soupapes.
Appliquer l’huile au bisulfure de
molybdène sur les embouts de
queues de soupapes.
Le poussoir de soupape doit tourner
librement sous la poussée du doigt.
Veiller à remonter les poussoirs de
soupapes et les plaquettes à leur
emplacement d’origine.
Monter les arbres à cames (d’admis-
sion et d’échappement). Se reporter
à la section “ARBRES A CAMES”
au CHAPITRE 4.
ENGINE
MOTEUR

3 - 57
INSP
ADJ
ENGINE
INTAKE
EXHAUST
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.05 ~ 0.09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0.10 ~ 0.15
STANDARD CLEARANCE
0.16 ~ 0.20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0.21 ~ 0.25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0.26 ~ 0.30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.31 ~ 0.35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.36 ~ 0.40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.41 ~ 0.45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.46 ~ 0.50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.51 ~ 0.55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.56 ~ 0.60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.61 ~ 0.65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.66 ~ 0.70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.71 ~ 0.75 180 185 190 195 200 205 210 215 220 225 230 235240
0.76 ~ 0.80 185 190 195 200 205 210 215 220 225 230 235240VALVE CLEARANCE (cold):
0.10 ~ 0.15 mm
Example: Installed is 175
Measured clearance is 0.22 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm0.81 ~ 0.85 190 195 200 205 210 215 220 225 230 235240
0.86 ~ 0.90 195 200 205 210 215 220 225 230 235240
0.91 ~ 0.95 200 205 210 215 220 225 230 235240
0.96 ~ 1.00 205 210 215 220 225 230 235240
1.01 ~ 1.05 210 215 220 225 230 235240
1.06 ~ 1.10 215 220 225 230 235240
1.11 ~ 1.15 220 225 230 235240
1.16 ~ 1.20 225 230 235240
1.21 ~ 1.25 230 235240
1.26 ~ 1.30 235240
1.31 ~ 1.35 240
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145 150 155
160 165 170 175 180 185 190 195 200 205 210 215 220 225
0.05 ~ 0.09
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.10 ~ 0.16
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0.17 ~ 0.22STANDARD CLEARANCE
0.23 ~ 0.25 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235240
0.26 ~ 0.30130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0.31 ~ 0.35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.36 ~ 0.40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.41 ~ 0.45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.46 ~ 0.50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.51 ~ 0.55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.56 ~ 0.60 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.61 ~ 0.65 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.66 ~ 0.70 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.71 ~ 0.75 175 180 185 190 195 200 205 210 215 220 225230235240
0.76 ~ 0.80 180 185 190 195 200 205 210 215 220 225230235240
0.81 ~ 0.85 185 190 195 200 205 210 215 220 225230235240VALVE CLEARANCE (cold):
0.17 ~ 0.22 mm
Example: Installed is 175
Measured clearance is 0.27 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm0.86 ~ 0.90 190 195 200 205 210 215 220 225230235240
0.91 ~ 0.95 195 200 205 210 215 220 225230235240
0.96 ~ 1.00 200 205 210 215 220 225230235240
1.01 ~ 1.05 205 210 215 220 225230235240
1.06 ~ 1.10 210 215 220 225230235240
1.11 ~ 1.15 215 220 225230235240
1.16 ~ 1.20 220 225230235240
1.21 ~ 1.25 225230235240
1.26 ~ 1.30 230235240
1.31 ~ 1.35 235240
1.36 ~ 1.40 240
