engine YAMAHA WR 250F 2005 Repair Manual

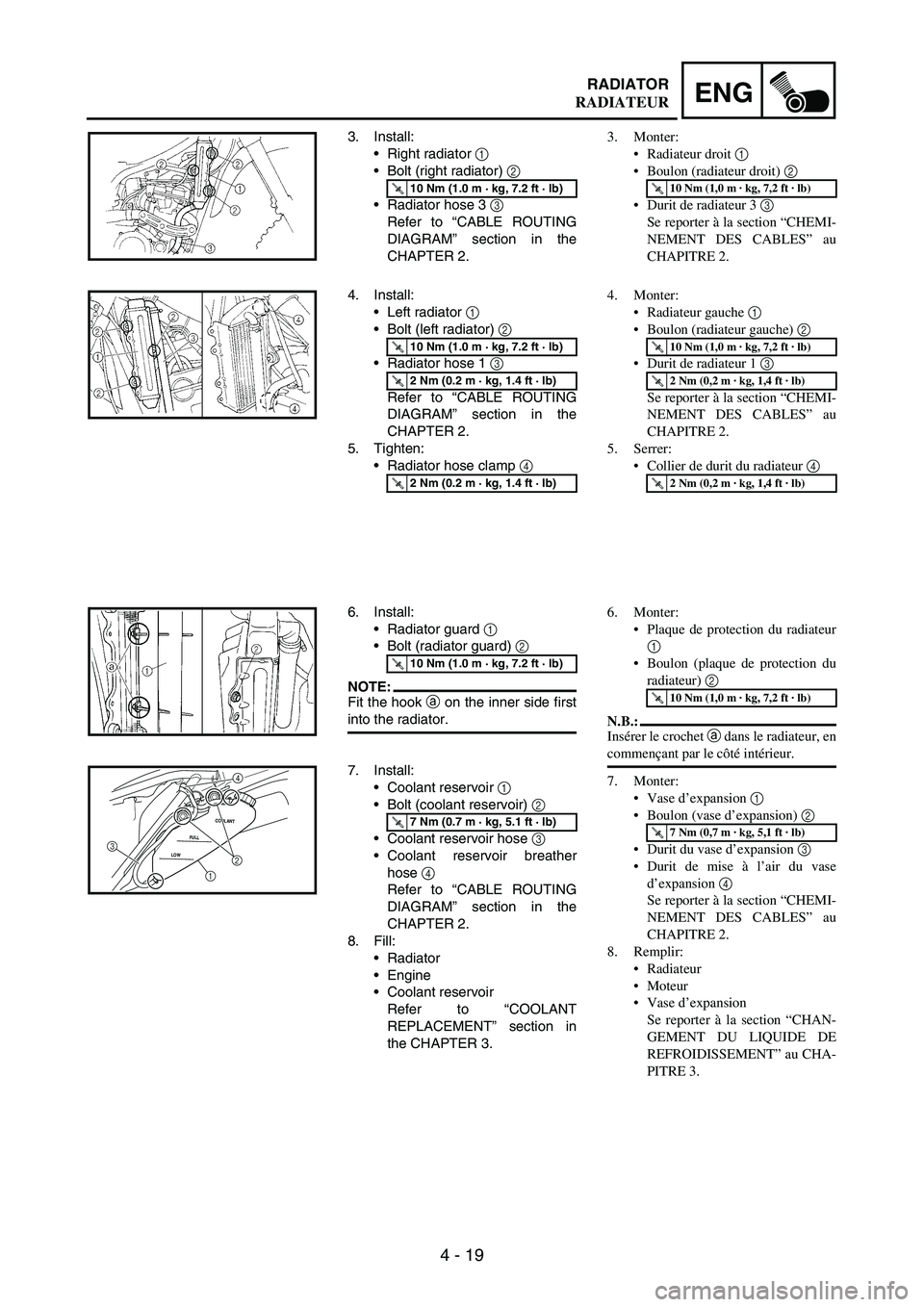

4 - 19
ENGRADIATOR
3. Install:
Right radiator
1
Bolt (right radiator)
2
Radiator hose 3
3
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Install:
Left radiator
1
Bolt (left radiator)
2
Radiator hose 1
3
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
5. Tighten:
Radiator hose clamp
4
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
6. Install:
Radiator guard
1
Bolt (radiator guard)
2
NOTE:Fit the hook
a on the inner side first
into the radiator.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
7. Install:
Coolant reservoir
1
Bolt (coolant reservoir)
2
Coolant reservoir hose
3
Coolant reservoir breather
hose
4
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
8. Fill:
Radiator
Engine
Coolant reservoir
Refer to “COOLANT
REPLACEMENT” section in
the CHAPTER 3.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
LOWFULLCOOLANT32
1
4
3. Monter:
Radiateur droit 1
Boulon (radiateur droit) 2
Durit de radiateur 3 3
Se reporter à la section “CHEMI-
NEMENT DES CABLES” au
CHAPITRE 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Radiateur gauche 1
Boulon (radiateur gauche) 2
Durit de radiateur 1 3
Se reporter à la section “CHEMI-
NEMENT DES CABLES” au
CHAPITRE 2.
5. Serrer:
Collier de durit du radiateur 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
6. Monter:
Plaque de protection du radiateur
1
Boulon (plaque de protection du
radiateur) 2
N.B.:
Insérer le crochet a dans le radiateur, en
commençant par le côté intérieur.
7. Monter:
Vase d’expansion 1
Boulon (vase d’expansion) 2
Durit du vase d’expansion 3
Durit de mise à l’air du vase
d’expansion 4
Se reporter à la section “CHEMI-
NEMENT DES CABLES” au
CHAPITRE 2.
8. Remplir:
Radiateur
Moteur
Vase d’expansion
Se reporter à la section “CHAN-
GEMENT DU LIQUIDE DE
REFROIDISSEMENT” au CHA-
PITRE 3.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
RADIATEUR

4 - 33
ENGCARBURETOR
HANDLING NOTE
CAUTION:
Do not loosen the screws (throttle
position sensor) 1
except when
changing the throttle position sen-
sor due to failure because it will
cause a drop in engine perfor-
mance.
1
REMOVAL POINTS
Pilot screw
1. Remove:
Pilot screw
1
NOTE:To optimize the fuel flow at a small
throttle opening, each machine’s pilot
screw has been individually set at the
factory. Before removing the pilot
screw, turn it in fully and count the
number of turns. Record this number
as the factory-set number of turns
out.
INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination
→ Clean.
NOTE:Use a petroleum based solvent for
cleaning. Blow out all passages
and jets with compressed air.
Never use a wire.
REMARQUES CONCERNANT LA
MANIPULATION
ATTENTION:
Ne pas desserrer les vis (capteur de
position de papillon des gaz) 1 sauf
en cas de remplacement du capteur de
position de papillon des gaz en raison
d’une panne, car cela provoquerait
une baisse des performances du
moteur.
POINTS DE DEPOSE
Vis de ralenti
1. Déposer:
Vis de ralenti 1
N.B.:
Pour optimaliser le débit de carburant à
faible ouverture du papillon, la vis de
ralenti de chaque moto a été réglée indi-
viduellement en usine. Avant de déposer
la vis de ralenti, la serrer à fond en
comptant le nombre de tours. Enregistrer
ce nombre comme étant le nombre de
tours de desserrage réglé en usine.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Nettoyer avec un solvant à base de
pétrole. Nettoyer tous les conduits et
gicleurs à l’air comprimé.
Ne jamais utiliser de fil métallique.
CARBURATEUR

4 - 65
ENGCAMSHAFTS
Decompression system
1. Check:
Decompression system
Checking steps:
Check that the decompression
mechanism cam
1 moves
smoothly.
Check that the decompression
mechanism cam lever pin
2
projects from the camshaft.
Timing chain tensioner
1. Check:
While pressing the tensioner
rod lightly with fingers, use a
thin screwdriver
1 and wind
the tensioner rod up fully
clockwise.
When releasing the screw-
driver by pressing lightly with
fingers, make sure that the
tensioner rod will come out
smoothly.
If not, replace the tensioner
assembly.
ASSEMBLY AND INSTALLATION
Camshaft
1. Install:
Exhaust camshaft
1
Intake camshaft
2
Installation steps:
Turn the crankshaft counter-
clockwise with a wrench.
NOTE:Apply the molybdenum disulfide
oil on the camshafts.
Apply the engine oil on the
decompression system.
Squeezing the decompression
lever allows the crankshaft to
be turned easily.
Align the T.D.C. mark
a on the
rotor with the align mark
b on
the crankcase cover when pis-
ton is at T.D.C. on compression
stroke.
Décompresseur
1. Contrôler:
Décompresseur
Etapes du contrôle:
Contrôler que la came du décom-
presseur 1 se déplace correcte-
ment.
Contrôler que la goupille du levier
du décompresseur 2 dépasse de
l’arbre à cames.
Tendeur de chaîne de distribution
1. Contrôler:
Tout en appuyant légèrement sur
la tige du tendeur avec le doigt,
enrouler complètement la tige du
tendeur dans le sens des aiguilles
d’une montre à l’aide d’un fin
tournevis 1.
Contrôler, en appuyant légère-
ment avec le doigt, que la tige du
tendeur ressort librement lorsque
le tournevis est retiré.
Si ce n’est pas le cas, remplacer le
tendeur complet.
ASSEMBLAGE ET MONTAGE
Arbre à cames
1. Monter:
Arbre à cames d’échappement 1
Arbre à cames d’admission 2
Etapes du montage:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
à l’aide d’une clé.
N.B.:
Appliquer de l’huile au bisulfure
de molybdène sur les arbres à
cames.
Appliquer de l’huile moteur sur le
décompresseur.
Appuyer sur le levier du décom-
presseur pour permettre au vilebre-
quin de tourner facilement.
Aligner le repère du PMH a du
rotor avec le repère d’alignement
b du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
ARBRES A CAMES

4 - 67
ENGCAMSHAFTS
Fit the timing chain
3 onto both
camshaft sprockets and install
the camshafts on the cylinder
head.
NOTE:The camshafts should be installed
onto the cylinder head so that the
punch mark
c on the exhaust
camshaft and the punch mark
d
on the intake camshaft must align
with the cylinder head surface, as
shown in the illustration.
CAUTION:
Do not turn the crankshaft dur-
ing the camshaft installation.
Damage or improper valve tim-
ing will result.
Install the clips, camshaft caps
4 and bolts (camshaft cap)
5.
T R..
Bolt (camshaft cap):
10 Nm
(1.0 m  kg, 7.2 ft  lb)
NOTE:Before removing the clips, cover
the cylinder head with a clean
rag to prevent the clips from into
the cylinder head cavity.
Apply the engine oil on the
thread and contact surface of the
bolts (camshaft cap).
Tighten the bolts (camshaft cap)
in a crisscross pattern.
CAUTION:
The bolts (camshaft cap) must
be tightened evenly, or damage
to the cylinder head, camshaft
caps, and camshaft will result.
2. Install:
Timing chain tensioner
Installation steps:
While pressing the tensioner
rod lightly with fingers, use a
thin screwdriver and wind the
tensioner rod up fully clockwise.
2. Monter:
Tendeur de chaîne de distribution Monter la chaîne de distribution 3
sur les deux pignons d’arbre à
cames et monter les arbres à cames
sur la culasse.
N.B.:
Les arbres à cames doivent être mon-
tées sur la culasse de manière que le
repère poinçonné c de l’arbre à
cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission soient alignés avec la
surface de la culasse comme le mon-
tre l’illustration.
ATTENTION:
Ne pas faire tourner le vilebrequin
pendant l’installation de l’arbre à
cames. Cela provoquerait des dom-
mages ou un mauvais réglage du
calage de distribution.
Monter les clips, les chapeaux
d’arbres à cames 4 et les boulons
(chapeau d’arbre à cames) 5.
T R..
Boulon (chapeau d’arbre à
cames):
10 Nm
(1,0 m  kg, 7,2 ft  lb)
N.B.:
Avant de déposer les clips, couvrir
la culasse avec un chiffon propre
pour empêcher les clips de tomber
dans la cavité de la culasse.
Appliquer de l’huile moteur sur les
filets et la surface de contact des
boulons (chapeau d’arbre à cames).
Serrer les boulons (chapeau d’arbre
à cames) en procédant en croix.
ATTENTION:
Les boulons (chapeau d’arbre à
cames) doivent être serrés uniformé-
ment sous peine d’endommager la
culasse, les chapeaux d’arbre à
cames et l’arbre à cames.
Etapes du montage:
Tout en appuyant légèrement sur la
tige du tendeur avec le doigt,
enrouler complètement la tige du
tendeur dans le sens des aiguilles
d’une montre à l’aide d’un fin tour-
nevis.
ARBRES A CAMES

4 - 73

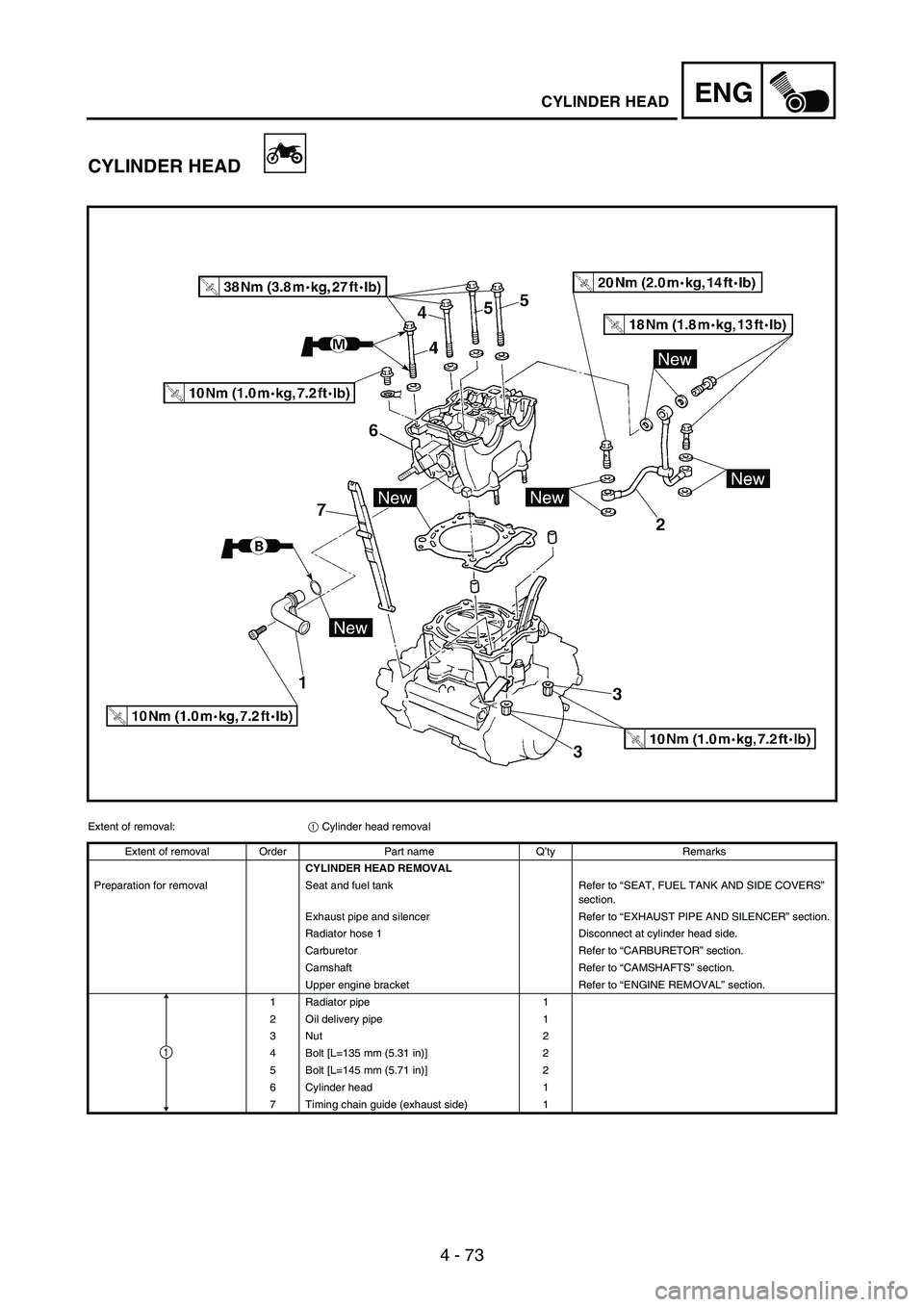

ENGCYLINDER HEAD
CYLINDER HEAD
Extent of removal:
1 Cylinder head removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE COVERS”
section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND SILENCER” section.
Radiator hose 1 Disconnect at cylinder head side.
Carburetor Refer to “CARBURETOR” section.
Camshaft Refer to “CAMSHAFTS” section.
Upper engine bracket Refer to “ENGINE REMOVAL” section.
1 Radiator pipe 1
2 Oil delivery pipe 1
3Nut 2
4 Bolt [L=135 mm (5.31 in)] 2
5 Bolt [L=145 mm (5.71 in)] 2
6 Cylinder head 1
7 Timing chain guide (exhaust side) 1
1

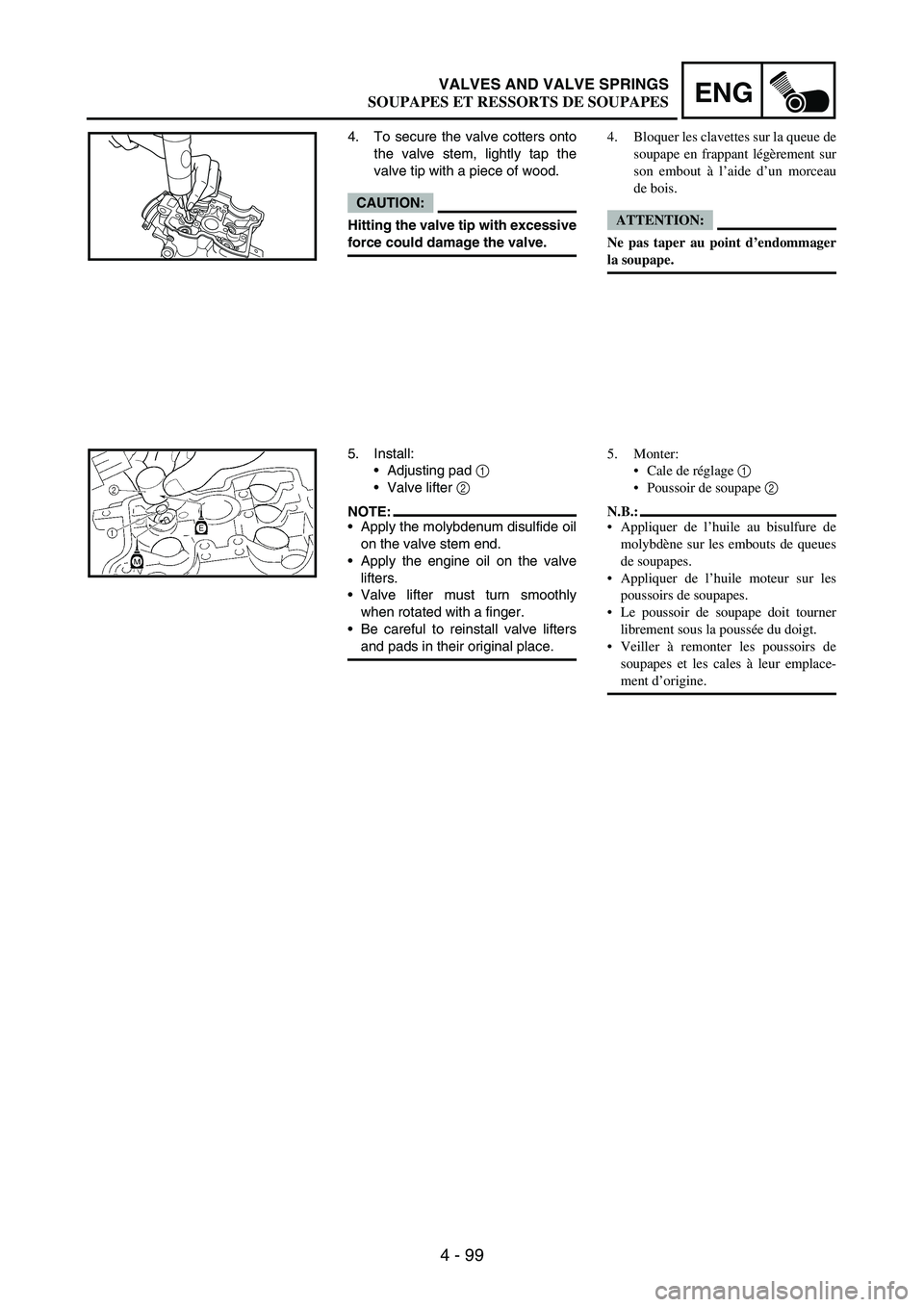

4 - 99
ENGVALVES AND VALVE SPRINGS
4. To secure the valve cotters onto
the valve stem, lightly tap the
valve tip with a piece of wood.
CAUTION:
Hitting the valve tip with excessive
force could damage the valve.
5. Install:
Adjusting pad
1
Valve lifter
2
NOTE:Apply the molybdenum disulfide oil
on the valve stem end.
Apply the engine oil on the valve
lifters.
Valve lifter must turn smoothly
when rotated with a finger.
Be careful to reinstall valve lifters
and pads in their original place.
4. Bloquer les clavettes sur la queue de
soupape en frappant légèrement sur
son embout à l’aide d’un morceau
de bois.
ATTENTION:
Ne pas taper au point d’endommager
la soupape.
5. Monter:
Cale de réglage 1
Poussoir de soupape 2
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur les embouts de queues
de soupapes.
Appliquer de l’huile moteur sur les
poussoirs de soupapes.
Le poussoir de soupape doit tourner
librement sous la poussée du doigt.
Veiller à remonter les poussoirs de
soupapes et les cales à leur emplace-
ment d’origine.
SOUPAPES ET RESSORTS DE SOUPAPES

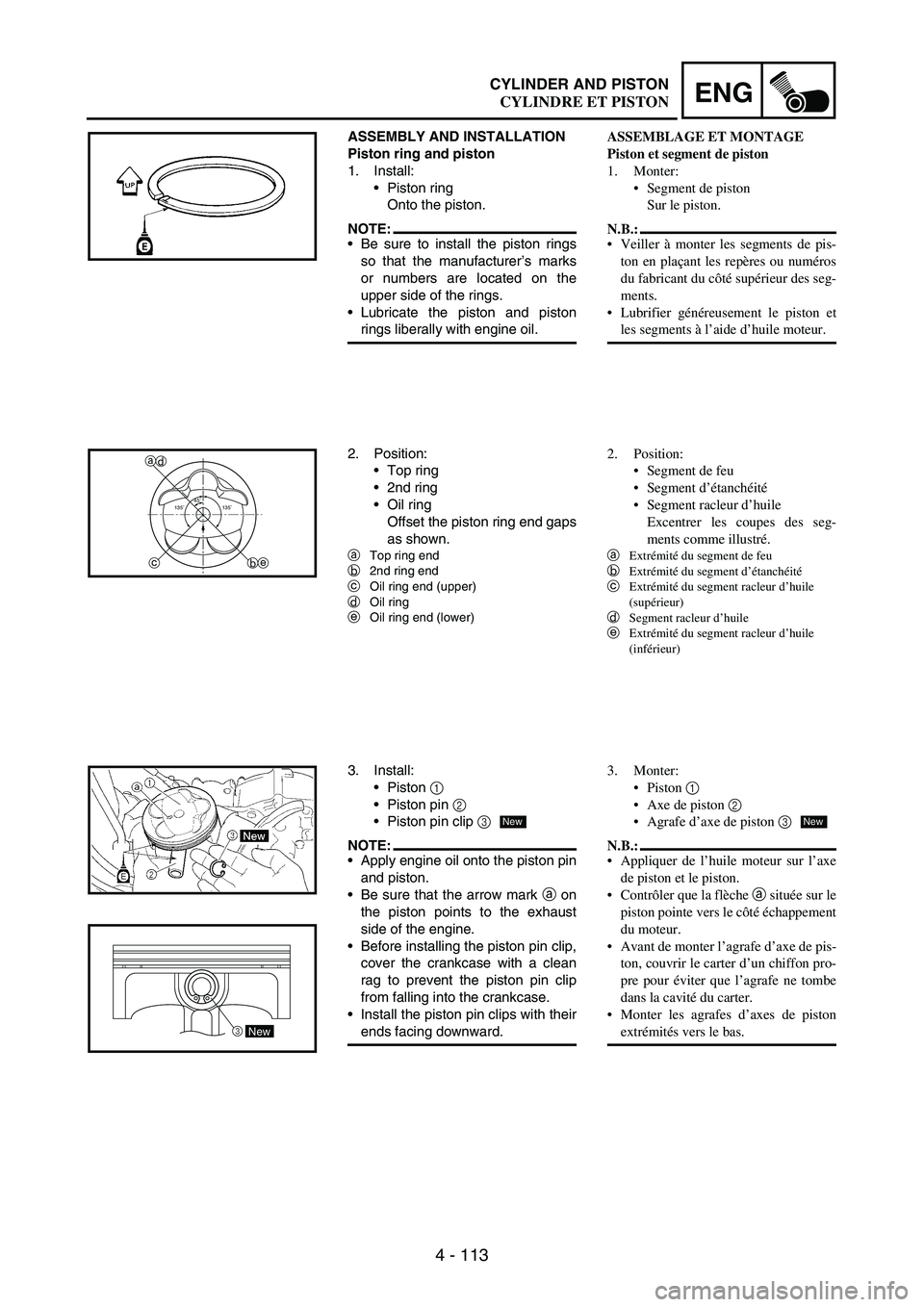

4 - 113
ENGCYLINDER AND PISTON
ASSEMBLY AND INSTALLATION
Piston ring and piston
1. Install:
Piston ring
Onto the piston.
NOTE:Be sure to install the piston rings
so that the manufacturer’s marks
or numbers are located on the
upper side of the rings.
Lubricate the piston and piston
rings liberally with engine oil.
2. Position:
Top ring
2nd ring
Oil ring
Offset the piston ring end gaps
as shown.
aTop ring end
b2nd ring end
cOil ring end (upper)
dOil ring
eOil ring end (lower)
45˚
135˚ 135˚
a
b ced
3. Install:
Piston
1
Piston pin
2
Piston pin clip
3
NOTE:Apply engine oil onto the piston pin
and piston.
Be sure that the arrow mark
a on
the piston points to the exhaust
side of the engine.
Before installing the piston pin clip,
cover the crankcase with a clean
rag to prevent the piston pin clip
from falling into the crankcase.
Install the piston pin clips with their
ends facing downward.3New
New
ASSEMBLAGE ET MONTAGE
Piston et segment de piston
1. Monter:
Segment de piston
Sur le piston.
N.B.:
Veiller à monter les segments de pis-
ton en plaçant les repères ou numéros
du fabricant du côté supérieur des seg-
ments.
Lubrifier généreusement le piston et
les segments à l’aide d’huile moteur.
2. Position:
Segment de feu
Segment d’étanchéité
Segment racleur d’huile
Excentrer les coupes des seg-
ments comme illustré.
a
Extrémité du segment de feu
b
Extrémité du segment d’étanchéité
c
Extrémité du segment racleur d’huile
(supérieur)
d
Segment racleur d’huile
e
Extrémité du segment racleur d’huile
(inférieur)
3. Monter:
Piston 1
Axe de piston 2
Agrafe d’axe de piston 3
N.B.:
Appliquer de l’huile moteur sur l’axe
de piston et le piston.
Contrôler que la flèche
a située sur le
piston pointe vers le côté échappement
du moteur.
Avant de monter l’agrafe d’axe de pis-
ton, couvrir le carter d’un chiffon pro-
pre pour éviter que l’agrafe ne tombe
dans la cavité du carter.
Monter les agrafes d’axes de piston
extrémités vers le bas.
New
CYLINDRE ET PISTON

4 - 115
ENGCYLINDER AND PISTON

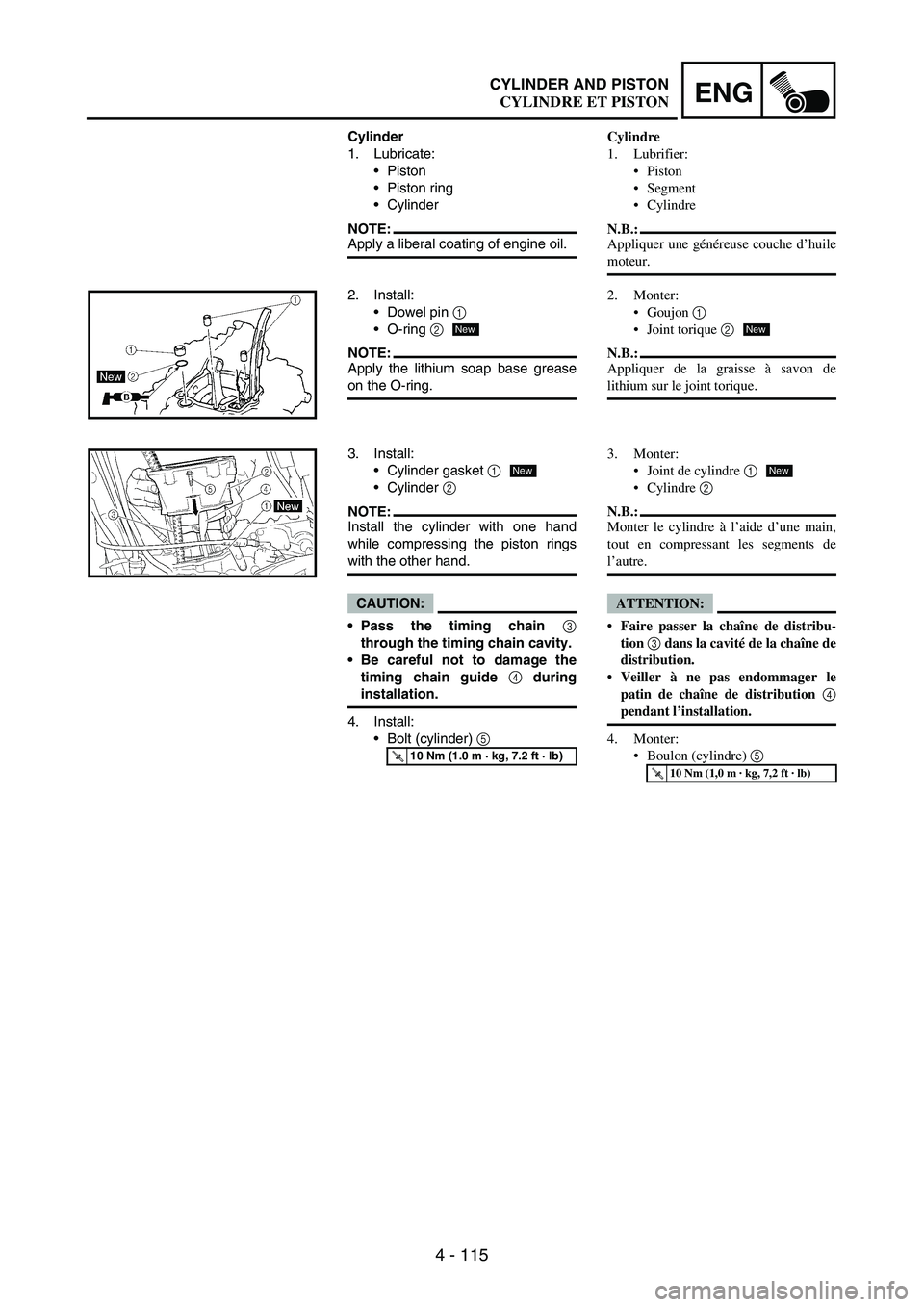

Cylinder
1. Lubricate:
Piston
Piston ring
Cylinder
NOTE:Apply a liberal coating of engine oil.
2. Install:
Dowel pin
1
O-ring
2
NOTE:Apply the lithium soap base grease
on the O-ring.
New
3. Install:
Cylinder gasket
1
Cylinder
2
NOTE:Install the cylinder with one hand
while compressing the piston rings
with the other hand.
CAUTION:
Pass the timing chain 3
through the timing chain cavity.
Be careful not to damage the
timing chain guide 4
during
installation.
4. Install:
Bolt (cylinder)
5
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
Cylindre
1. Lubrifier:
Piston
Segment
Cylindre
N.B.:
Appliquer une généreuse couche d’huile
moteur.
2. Monter:
Goujon 1
Joint torique 2
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
New
3. Monter:
Joint de cylindre 1
Cylindre 2
N.B.:
Monter le cylindre à l’aide d’une main,
tout en compressant les segments de
l’autre.
ATTENTION:
Faire passer la chaîne de distribu-
tion 3 dans la cavité de la chaîne de
distribution.
Veiller à ne pas endommager le
patin de chaîne de distribution 4
pendant l’installation.
4. Monter:
Boulon (cylindre) 5
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
CYLINDRE ET PISTON

4 - 117
ENGCLUTCH
EC4A0000

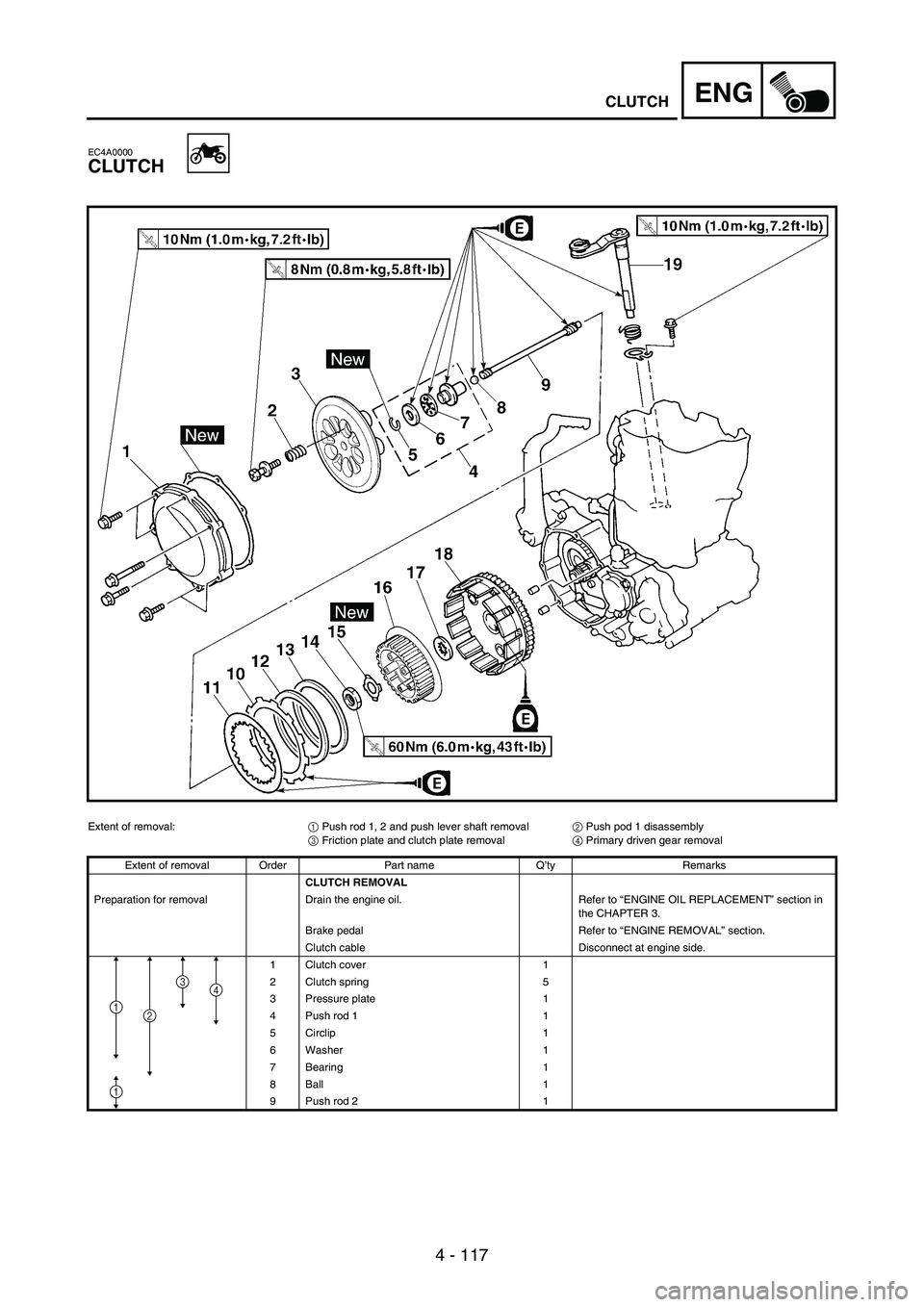

CLUTCH
Extent of removal:
1 Push rod 1, 2 and push lever shaft removal
2 Push pod 1 disassembly
3 Friction plate and clutch plate removal
4 Primary driven gear removal
Extent of removal Order Part name Q’ty Remarks
CLUTCH REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT” section in
the CHAPTER 3.
Brake pedal Refer to “ENGINE REMOVAL” section.
Clutch cable Disconnect at engine side.
1 Clutch cover 1
2 Clutch spring 5
3 Pressure plate 1
4 Push rod 1 1
5 Circlip 1
6 Washer 1
7 Bearing 1
8Ball 1
9 Push rod 2 1
1
1
2
34

4 - 129
ENGCLUTCH

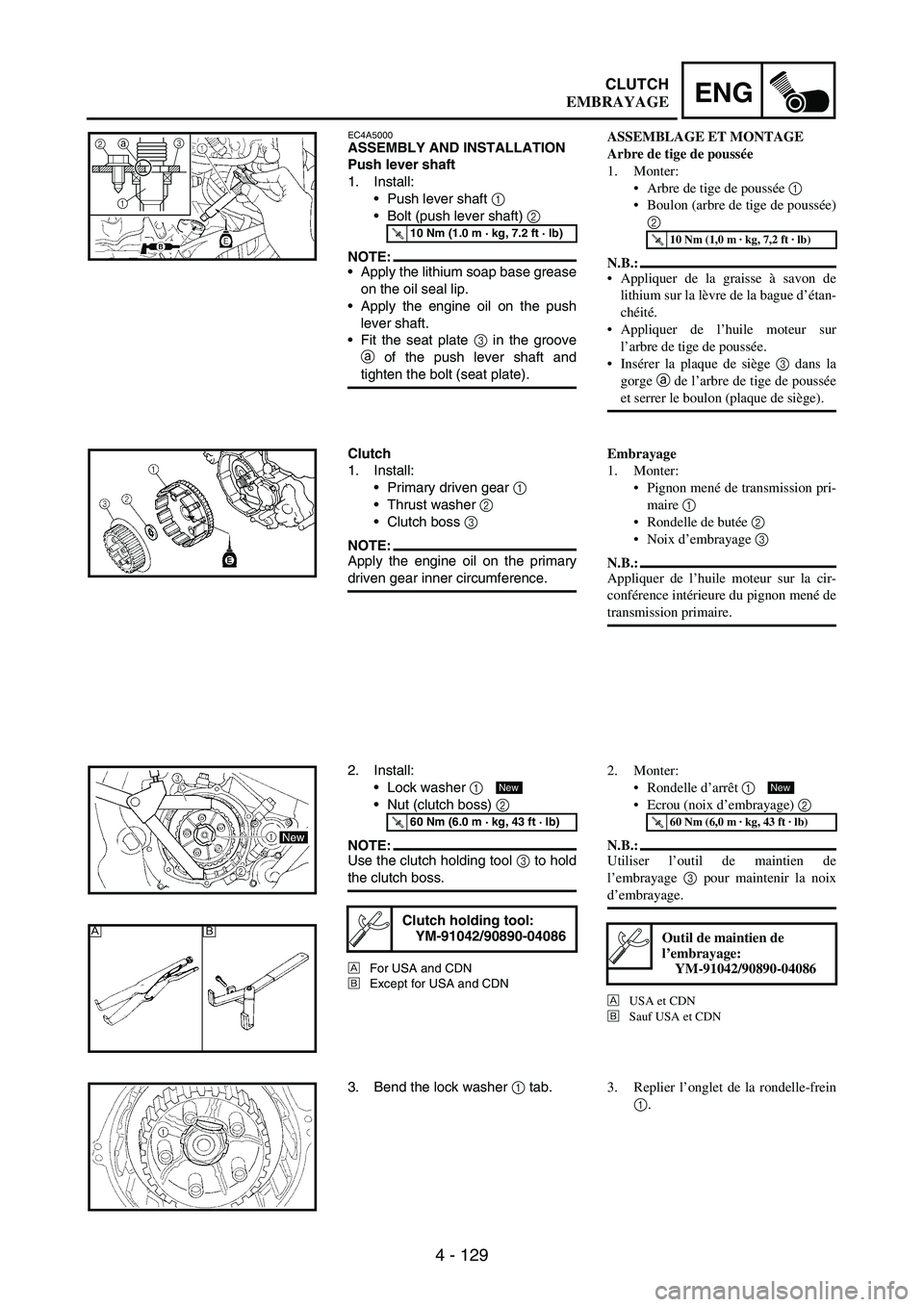

EC4A5000ASSEMBLY AND INSTALLATION
Push lever shaft
1. Install:
Push lever shaft
1
Bolt (push lever shaft)
2
NOTE:Apply the lithium soap base grease
on the oil seal lip.
Apply the engine oil on the push
lever shaft.
Fit the seat plate
3 in the groove
a of the push lever shaft and
tighten the bolt (seat plate).
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3
1a2
Clutch
1. Install:
Primary driven gear
1
Thrust washer
2
Clutch boss
3
NOTE:Apply the engine oil on the primary
driven gear inner circumference.
2. Install:
Lock washer
1
Nut (clutch boss)
2
NOTE:Use the clutch holding tool
3 to hold
the clutch boss.
ÈFor USA and CDN
ÉExcept for USA and CDN
T R..60 Nm (6.0 m · kg, 43 ft · lb)
Clutch holding tool:
YM-91042/90890-04086
New
ÈÉ
3. Bend the lock washer
1 tab.
ASSEMBLAGE ET MONTAGE
Arbre de tige de poussée
1. Monter:
Arbre de tige de poussée 1
Boulon (arbre de tige de poussée)
2
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
Appliquer de l’huile moteur sur
l’arbre de tige de poussée.
Insérer la plaque de siège 3 dans la
gorge
a de l’arbre de tige de poussée
et serrer le boulon (plaque de siège).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Embrayage
1. Monter:
Pignon mené de transmission pri-
maire 1
Rondelle de butée 2
Noix d’embrayage 3
N.B.:
Appliquer de l’huile moteur sur la cir-
conférence intérieure du pignon mené de
transmission primaire.
2. Monter:
Rondelle d’arrêt 1
Ecrou (noix d’embrayage) 2
N.B.:
Utiliser l’outil de maintien de
l’embrayage 3 pour maintenir la noix
d’embrayage.
È
USA et CDN
É
Sauf USA et CDN
T R..60 Nm (6,0 m · kg, 43 ft · lb)
Outil de maintien de
l’embrayage:
YM-91042/90890-04086
New
3. Replier l’onglet de la rondelle-frein
1.
EMBRAYAGE
