YAMAHA WR 250F 2005 Owners Manual

5 - 120
CHAS
BRAS OSCILLANT

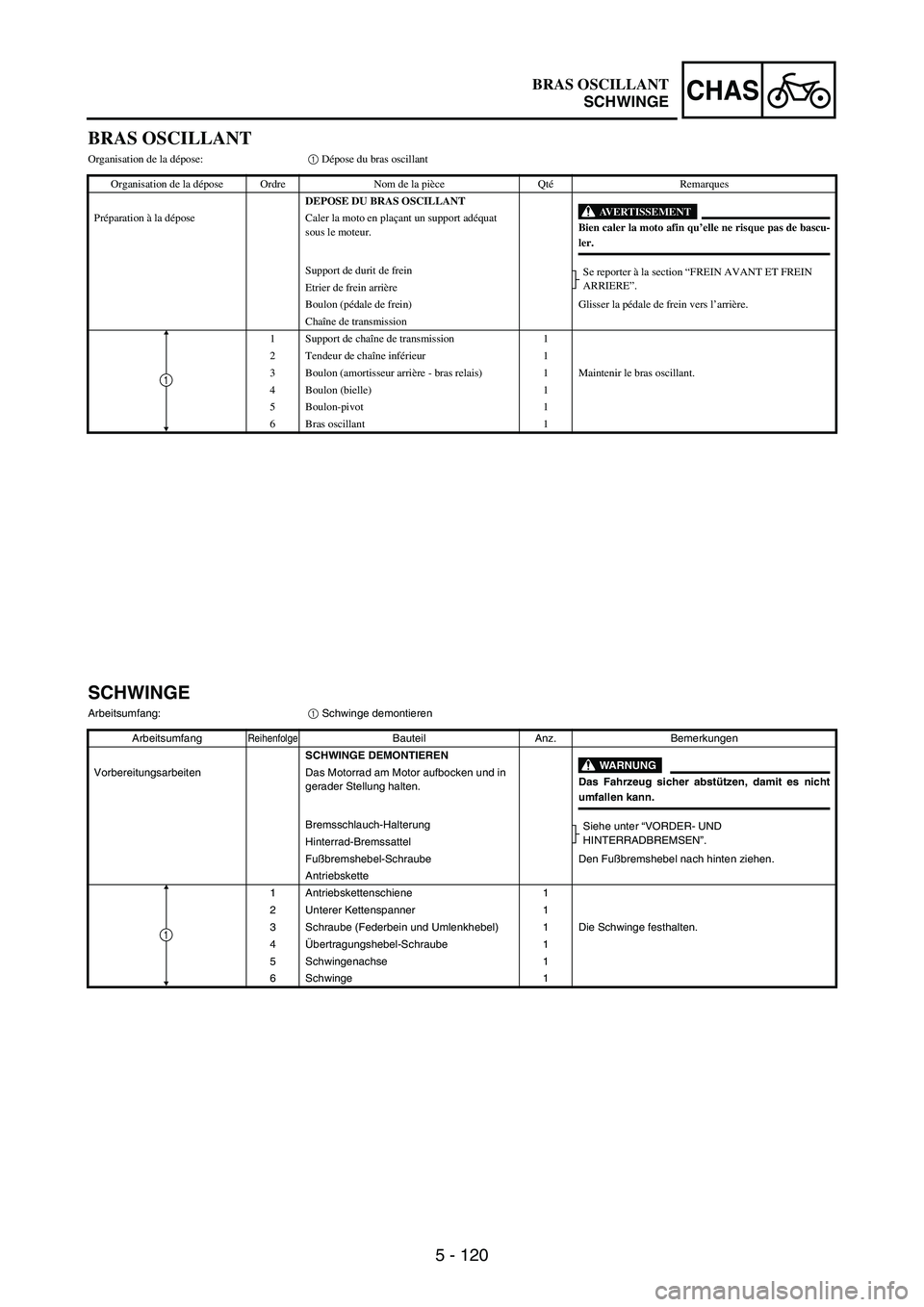

Organisation de la dépose:1 Dépose du bras oscillant
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU BRAS OSCILLANT
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-
ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Support de durit de frein
Se reporter à la section “FREIN AVANT ET FREIN
ARRIERE”.
Etrier de frein arrière
Boulon (pédale de frein) Glisser la pédale de frein vers l’arrière.
Chaîne de transmission
1 Support de chaîne de transmission 1
2 Tendeur de chaîne inférieur 1
3 Boulon (amortisseur arrière - bras relais) 1 Maintenir le bras oscillant.
4 Boulon (bielle) 1
5 Boulon-pivot 1
6 Bras oscillant 1
1
SCHWINGE
Arbeitsumfang:
1 Schwinge demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
SCHWINGE DEMONTIEREN
WARNUNG
Das Fahrzeug sicher abstützen, damit es nicht
umfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbocken und in
gerader Stellung halten.
Bremsschlauch-Halterung
Siehe unter “VORDER- UND
HINTERRADBREMSEN”.
Hinterrad-Bremssattel
Fußbremshebel-Schraube Den Fußbremshebel nach hinten ziehen.
Antriebskette
1 Antriebskettenschiene 1
2 Unterer Kettenspanner 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge festhalten.
4Übertragungshebel-Schraube 1
5 Schwingenachse 1
6 Schwinge 1
1
BRAS OSCILLANT
SCHWINGE

5 - 121
CHAS
FORCELLONE OSCILLANTE

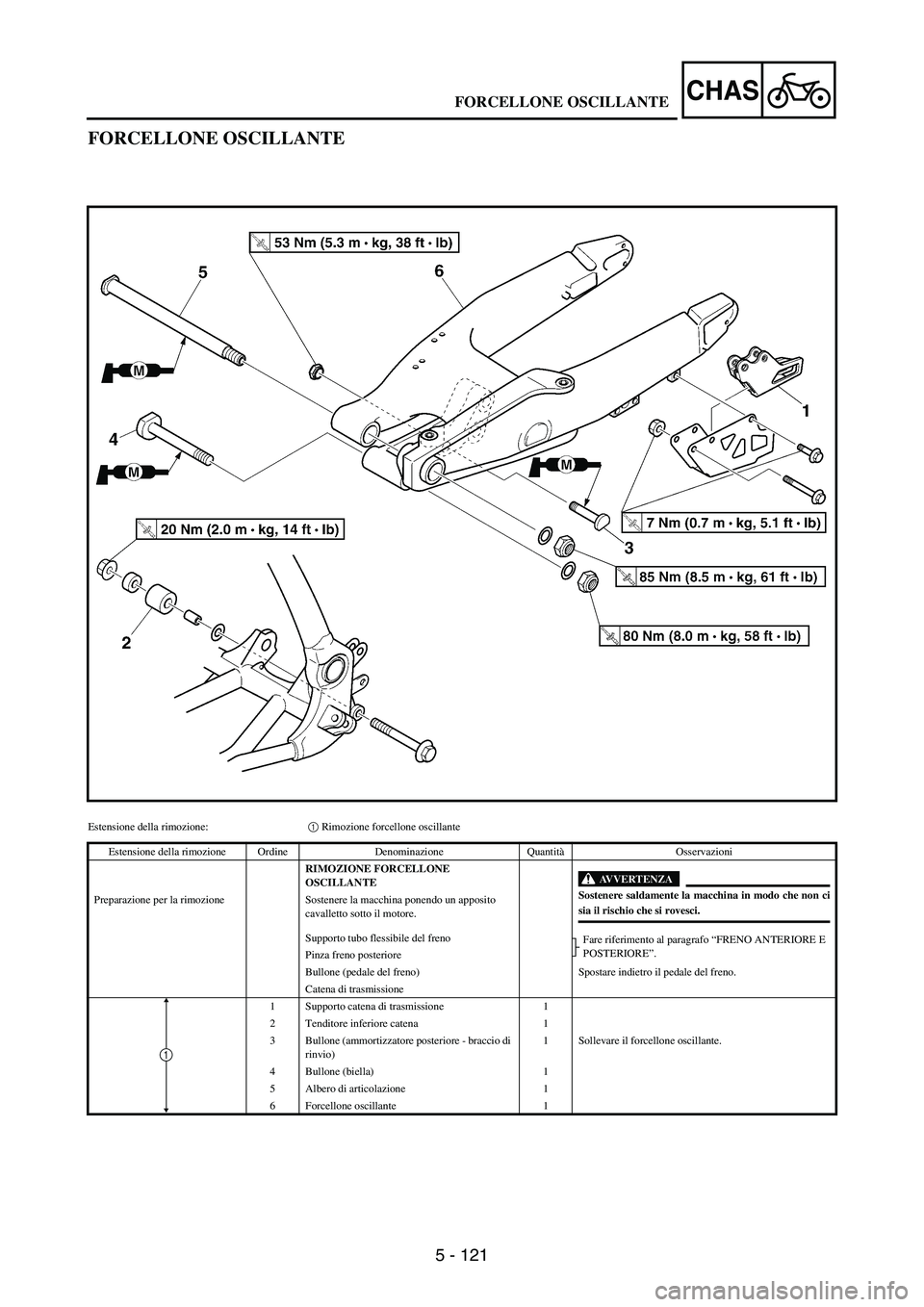

Estensione della rimozione:1 Rimozione forcellone oscillante
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE FORCELLONE
OSCILLANTE
AVVERTENZA
Sostenere saldamente la macchina in modo che non cisia il rischio che si rovesci. Preparazione per la rimozione Sostenere la macchina ponendo un apposito
cavalletto sotto il motore.
Supporto tubo flessibile del freno
Fare riferimento al paragrafo “FRENO ANTERIORE E
POSTERIORE”.
Pinza freno posteriore
Bullone (pedale del freno) Spostare indietro il pedale del freno.
Catena di trasmissione
1 Supporto catena di trasmissione 1
2 Tenditore inferiore catena 1
3 Bullone (ammortizzatore posteriore - braccio di
rinvio) 1 Sollevare il forcellone oscillante.
4 Bullone (biella) 1
5 Albero di articolazione 1
6 Forcellone oscillante 1
1
FORCELLONE OSCILLANTE

5 - 122
CHAS
BASCULANTE

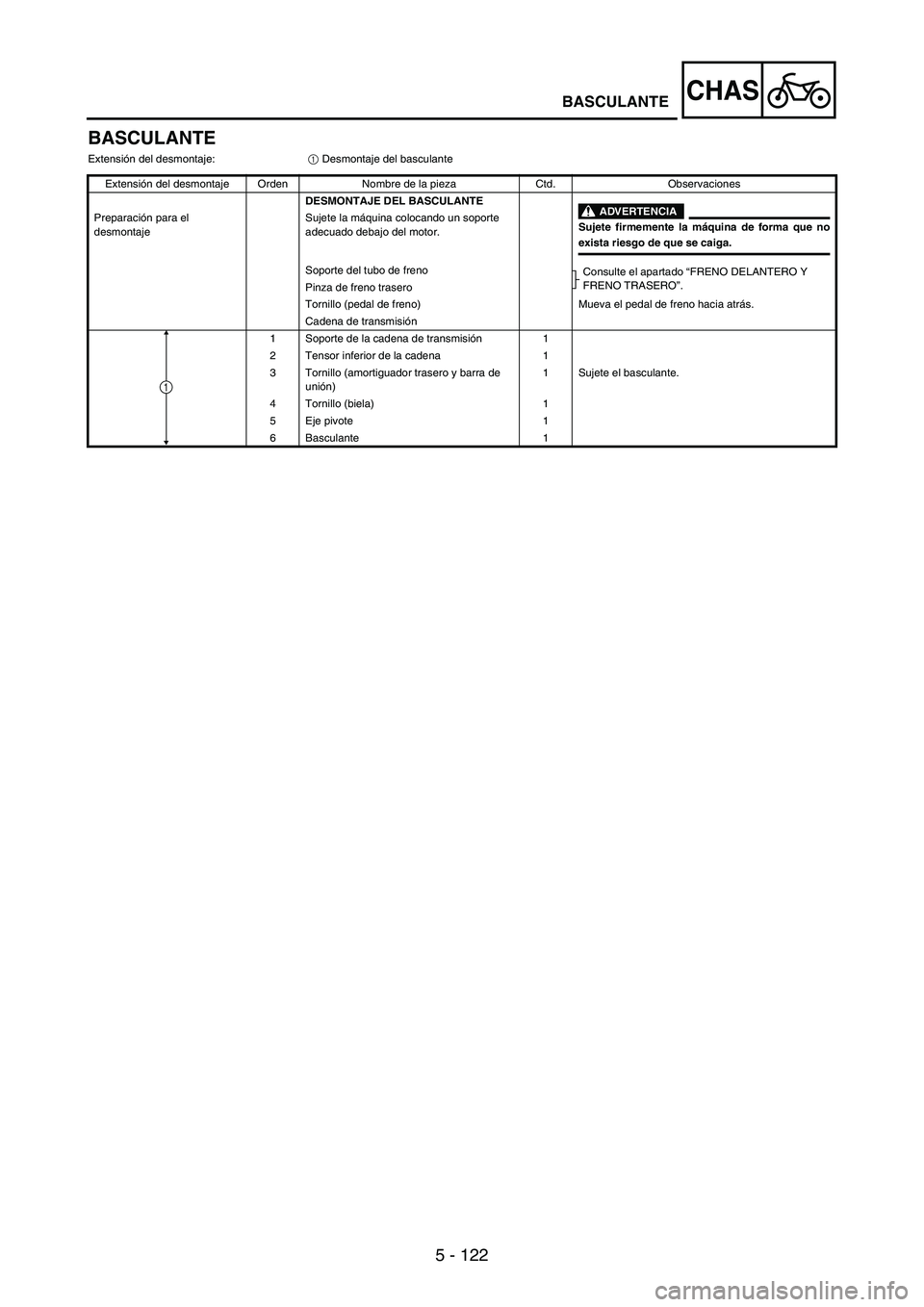

Extensión del desmontaje:
1 Desmontaje del basculante
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL BASCULANTE
ADVERTENCIA
Sujete firmemente la máquina de forma que no
exista riesgo de que se caiga. Preparación para el
desmontajeSujete la máquina colocando un soporte
adecuado debajo del motor.
Soporte del tubo de freno
Consulte el apartado “FRENO DELANTERO Y
FRENO TRASERO”.
Pinza de freno trasero
Tornillo (pedal de freno) Mueva el pedal de freno hacia atrás.
Cadena de transmisión
1 Soporte de la cadena de transmisión1
2 Tensor inferior de la cadena 1
3 Tornillo (amortiguador trasero y barra de
unión)1 Sujete el basculante.
4 Tornillo (biela) 1
5 Eje pivote 1
6 Basculante 1
1
BASCULANTE

5 - 123
CHASSWINGARM
EC578000SWINGARM DISASSEMBLY
Extent of removal:
1 Swingarm disassembly
2 Connecting rod removal and disassembly
3 Relay arm removal and disassembly
Extent of removal Order Part name Q’ty Remarks
SWINGARM DISASSEMBLY
1 Cap 2 Refer to “REMOVAL POINTS”.
2 Relay arm 1
3 Connecting rod 1
4 Collar 2
5 Oil seal 2
6 Thrust bearing 2
7 Bushing 2
8 Oil seal 8
9 Bearing 10 Refer to “REMOVAL POINTS”.
1
2
3
23

5 - 124
CHAS

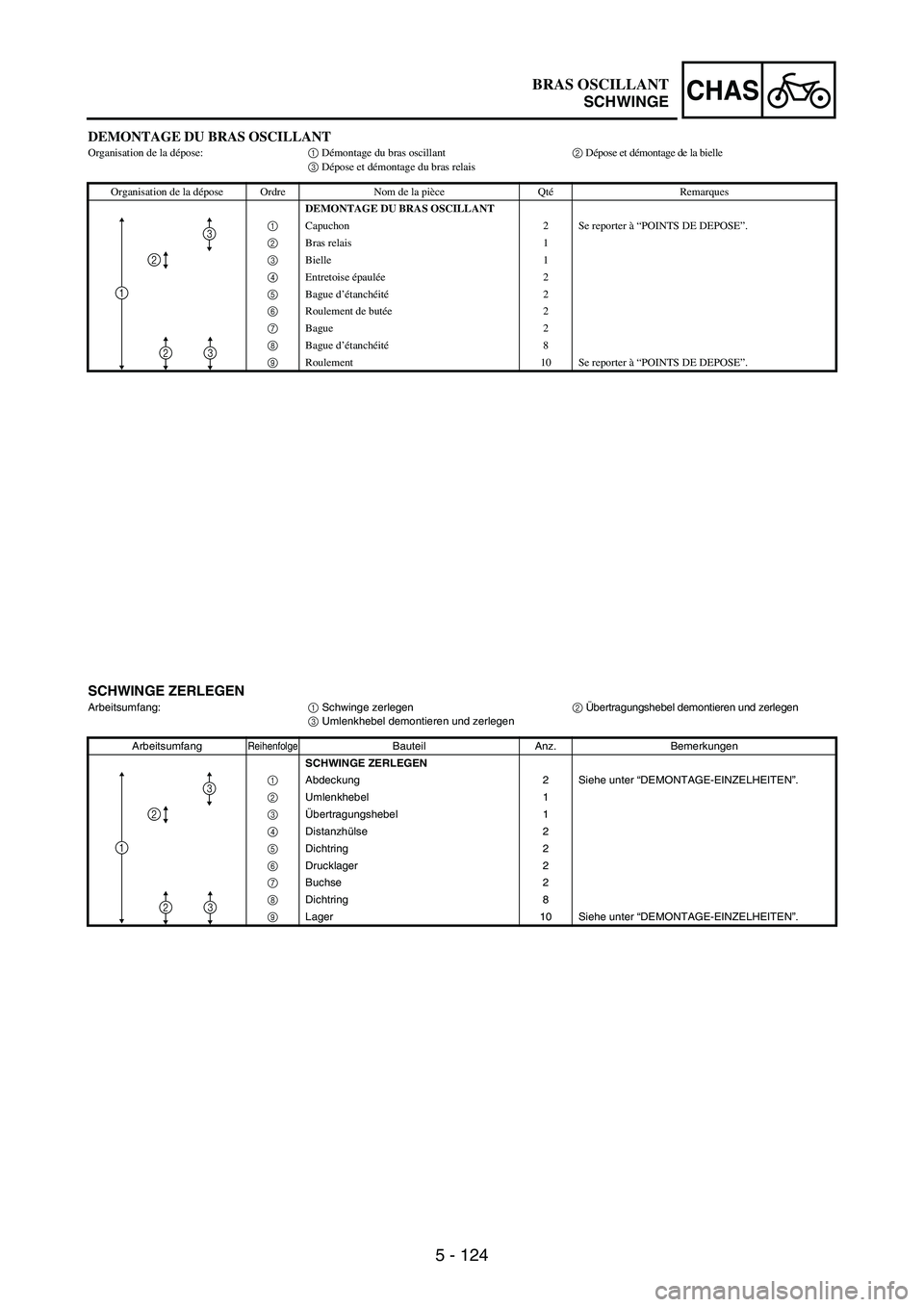

DEMONTAGE DU BRAS OSCILLANTOrganisation de la dépose:1 Démontage du bras oscillant2 Dépose et démontage de la bielle
3 Dépose et démontage du bras relais
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEMONTAGE DU BRAS OSCILLANT
1 Capuchon 2 Se reporter à “POINTS DE DEPOSE”.
2 Bras relais 1
3 Bielle 1
4 Entretoise épaulée2
5 Bague d’étanchéité2
6 Roulement de butée2
7 Bague 2
8 Bague d’étanchéité8
9 Roulement 10 Se reporter à “POINTS DE DEPOSE”.
1
2
3
23
SCHWINGE ZERLEGEN
Arbeitsumfang:
1 Schwinge zerlegen
2 Übertragungshebel demontieren und zerlegen
3 Umlenkhebel demontieren und zerlegen
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
SCHWINGE ZERLEGEN
1 Abdeckung 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
2 Umlenkhebel 1
3 Übertragungshebel 1
4 Distanzhülse 2
5 Dichtring 2
6 Drucklager 2
7 Buchse 2
8 Dichtring 8
9 Lager 10 Siehe unter “DEMONTAGE-EINZELHEITEN”.
1
2
3
23
BRAS OSCILLANT
SCHWINGE

5 - 125
CHAS
DISASSEMBLAGGIO FORCELLONE OSCILLANTE

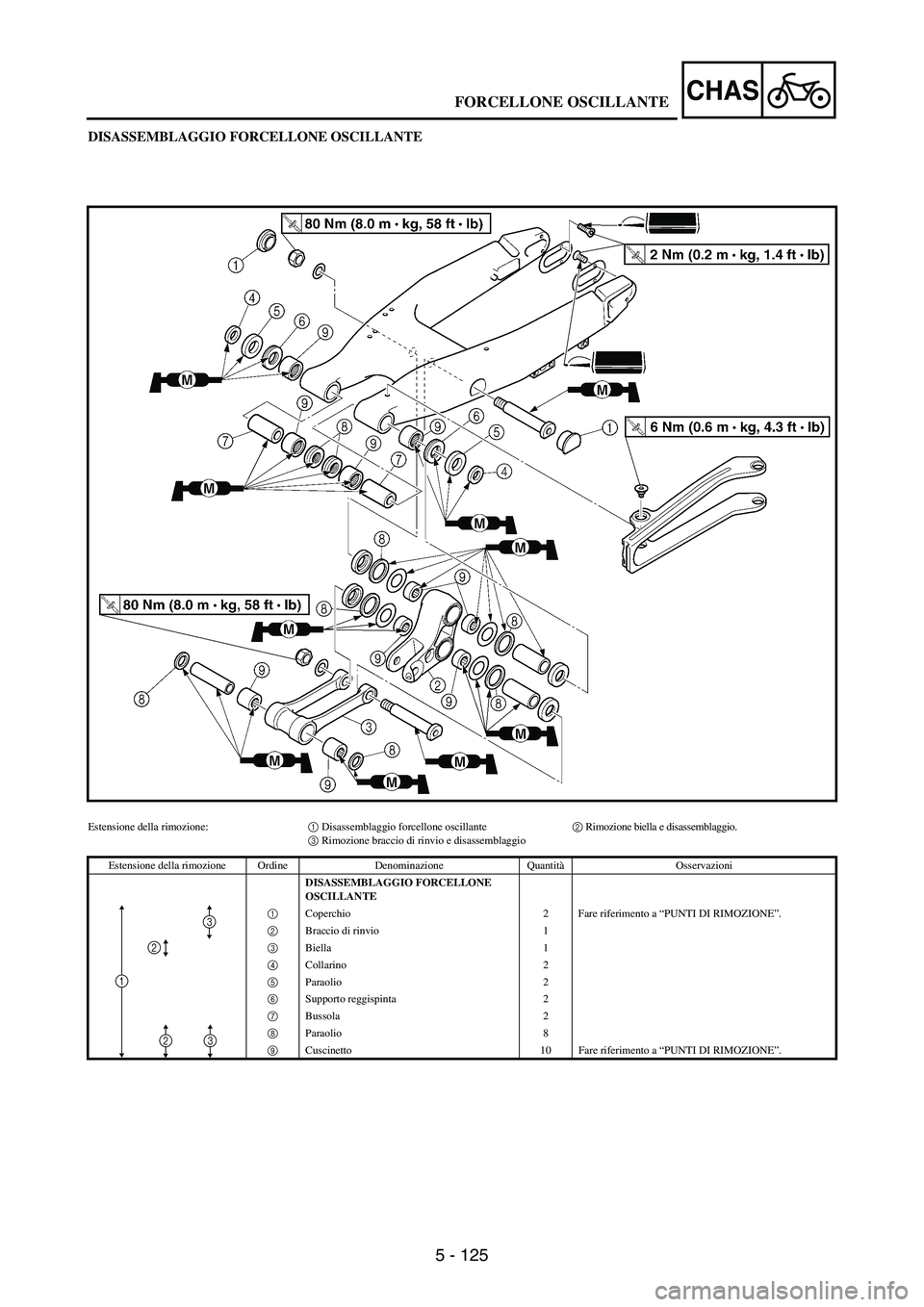

Estensione della rimozione:1 Disassemblaggio forcellone oscillante2 Rimozione biella e disassemblaggio.
3 Rimozione braccio di rinvio e disassemblaggio
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
DISASSEMBLAGGIO FORCELLONE
OSCILLANTE
1 Coperchio 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
2 Braccio di rinvio 1
3 Biella 1
4 Collarino 2
5 Paraolio 2
6 Supporto reggispinta 2
7 Bussola 2
8 Paraolio 8
9 Cuscinetto 10 Fare riferimento a “PUNTI DI RIMOZIONE”.
1
2
3
23
FORCELLONE OSCILLANTE

5 - 126
CHAS

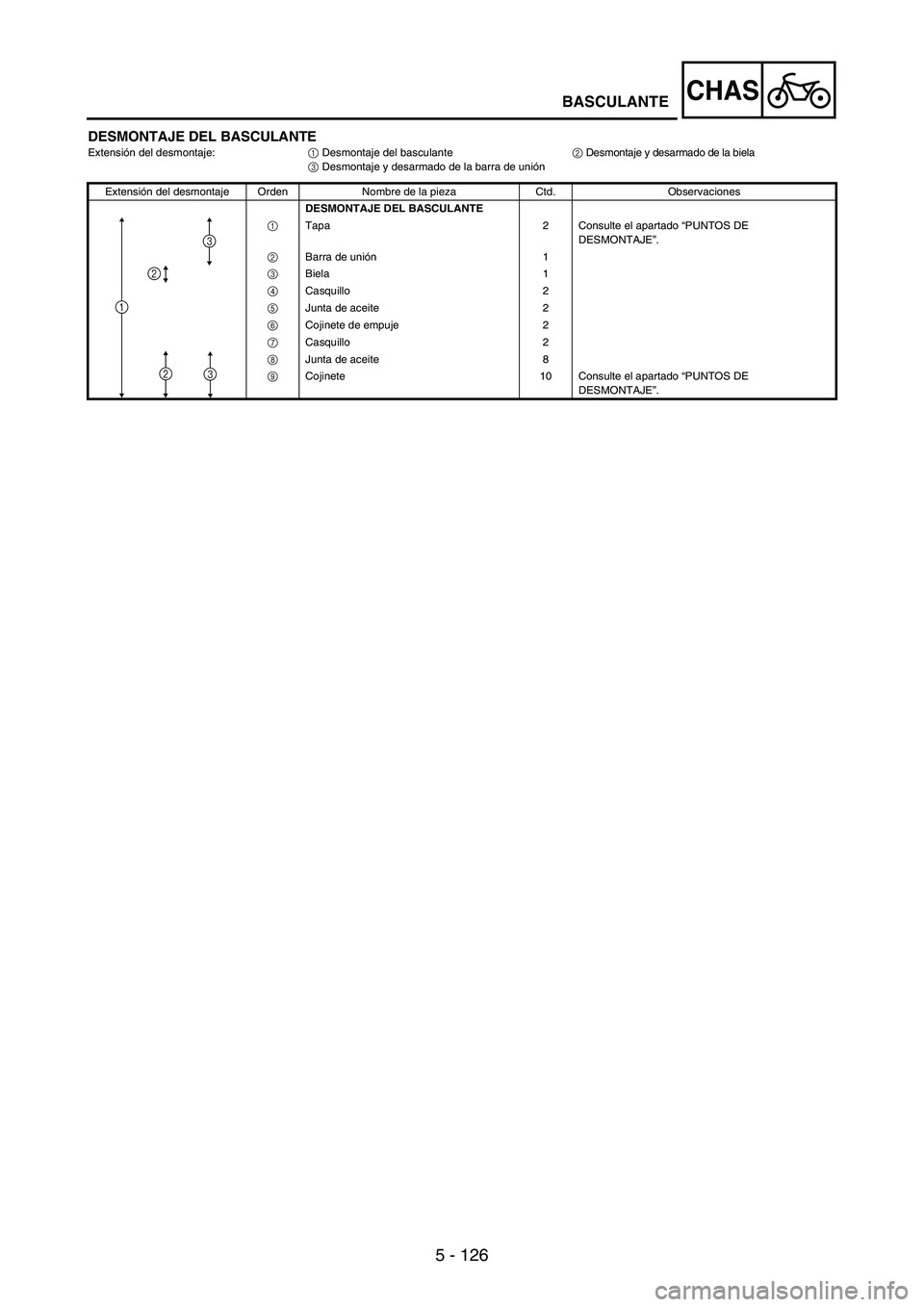

DESMONTAJE DEL BASCULANTEExtensión del desmontaje:
1 Desmontaje del basculante
2 Desmontaje y desarmado de la biela
3 Desmontaje y desarmado de la barra de unión
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL BASCULANTE
1 Tapa 2 Consulte el apartado “PUNTOS DE
DESMONTAJE”.
2 Barra de unión1
3 Biela 1
4 Casquillo 2
5 Junta de aceite 2
6 Cojinete de empuje 2
7 Casquillo 2
8 Junta de aceite 8
9 Cojinete 10 Consulte el apartado “PUNTOS DE
DESMONTAJE”.
1
2
3
23
BASCULANTE

5 - 127
CHASSWINGARM
EC573000REMOVAL POINTS
Cap
1. Remove:
Left cap
1
NOTE:Remove with a slotted-head screw-
driver inserted under the mark
a on
the left cap.
EC573200Bearing
1. Remove:
Bearing
1
NOTE:Remove the bearing by pressing its
outer race.
INSPECTION
Wash the bearings, bushings, col-
lars, and covers in a solvent.
Swingarm
1. Inspect:
Bearing
1
Bushing
2
Free play exists/unsmooth
revolution/rust
→ Replace
bearing and bushing as a set.
2. Inspect:
Oil seal
3
Damage
→ Replace.
Relay arm
1. Inspect:
Bearing
1
Collar
2
Free play exists/unsmooth
revolution/rust
→ Replace
bearing and collar as a set.
2. Inspect:
Oil seal
3
Damage
→ Replace.
POINTS DE DEPOSE
Capuchon
1. Déposer:
Capuchon gauche 1
N.B.:
Déposer en insérant un tournevis à lame
droite sous le repère a du capuchon
gauche.
Roulement
1. Déposer:
Roulement 1
N.B.:
Enlever le roulement en appuyant sur la
cage externe.
CONTROLE
Nettoyer les roulements, les bagues, les
entretoises épaulées et les caches dans
du solvant.
Bras oscillant
1. Contrôler:
Roulement 1
Bague 2
Jeu/rotation irrégulière/rouille →
Remplacer ensemble le roulement
et la bague.
2. Contrôler:
Bague d’étanchéité 3
Endommagement → Remplacer.
Bras relais
1. Contrôler:
Roulement 1
Entretoise épaulée 2
Jeu/rotation irrégulière/rouille →
Remplacer ensemble le roulement
et l’entretoise épaulée.
2. Contrôler:
Bague d’étanchéité 3
Endommagement → Remplacer.
BRAS OSCILLANT

5 - 128
CHAS
DEMONTAGE-EINZELHEITEN
Abdeckung
1. Entfernen:
Abdeckung links
1
HINWEIS:
Einen Schlitz-Schraubendreher unter
der Markierung
a der Abdeckung
(links) ansetzen.
Lager
1. Demontieren:
Lager
1
HINWEIS:
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
KONTROLLE
Die Lager, Buchsen, Distanzhülsen
und Abdeckungen mit einem
Lösungsmittel reinigen.
Schwinge
1. Kontrollieren:
Lager
1
Buchse
2
Spiel vorhanden/stockend/
rostig
→ Lager und Buchse
satzweise erneuern.
2. Kontrollieren:
Dichtring
3
Beschädigt
→ Erneuern.
Umlenkhebel
1. Kontrollieren:
Lager
1
Distanzhülse
2
Spiel vorhanden/stockend/
rostig
→ Lager und Distanz-
hülse satzweise erneuern.
2. Kontrollieren:
Dichtring
3
Beschädigt
→ Erneuern.PUNTI DI RIMOZIONE
Coperchio
1. Rimuovere:
Coperchio sinistro 1
NOTA:
Rimuovere utilizzando un cacciavite per
viti con testa -a taglio inserito sotto il
contrassegno a sul coperchio sinistro.
Cuscinetto
1. Togliere:
Cuscinetto 1
NOTA:
Togliere il cuscinetto premendo sulla
pista esterna.
CONTROLLO
Lavare i cuscinetti, le bussole, i collarini
e i rivestimenti con un solvente.
Forcellone oscillante
1. Controllare:
Cuscinetto 1
Bussola 2
Presenza di gioco/rotazione non
uniforme/ruggine → Sostituire il
cuscinetto e la bussola in blocco.
2. Controllare:
Paraolio 3
Danno → Sostituire.
Braccio di rinvio
1. Controllare:
Cuscinetto 1
Collarino 2
Presenza di gioco/rotazione non
uniforme/ruggine → Sostituire il
cuscinetto e il collarino in blocco.
2. Controllare:
Paraolio 3
Danno → Sostituire.PUNTOS DE DESMONTAJE
Tapa
1. Extraiga:
Tapa izquierda
1
NOTA:
Extráigalo con un destornillador de
cabeza ranurada introducido por
debajo de la marca
a en la tapa
izquierda.
Cojinete
1. Extraer:
Cojinete
1
NOTA:
Extraiga el cojinete presionando la
guía exterior.
COMPROBACIÓN
Lave los cojinetes, los manguitos, los
casquillos y las tapas con disolvente.
Basculante
1. Comprobar:
Cojinete
1
Casquillo
2
Holgura/giro no suave/óxido
→ Cambiar el conjunto de coji-
nete y manguito.
2. Comprobar:
Junta de aceite
3
Daños
→ Cambiar.
Barra de unión
1. Comprobar:
Cojinete
1
Casquillo
2
Holgura/giro no suave/óxido
→ Cambiar el conjunto de coji-
nete y casquillo.
2. Comprobar:
Junta de aceite
3
Daños
→ Cambiar.
SCHWINGE
FORCELLONE OSCILLANTE
BASCULANTE

5 - 129
CHASSWINGARM
Connecting rod
1. Inspect:
Bearing
1
Collar
2
Free play exists/unsmooth
revolution/rust
→ Replace
bearing and collar as a set.
2. Inspect:
Oil seal
3
Damage
→ Replace.

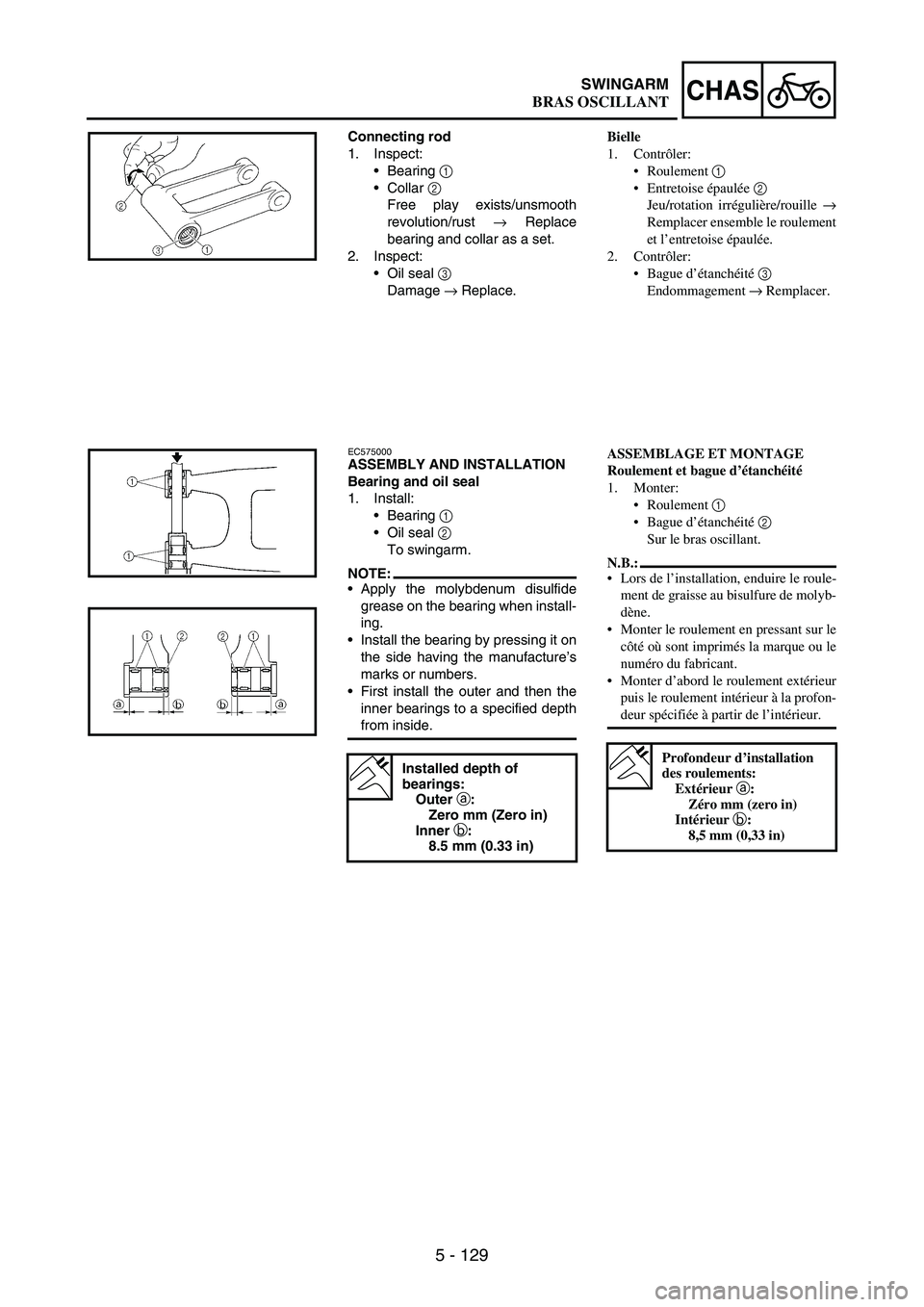

EC575000ASSEMBLY AND INSTALLATION
Bearing and oil seal
1. Install:
Bearing
1
Oil seal
2
To swingarm.
NOTE:Apply the molybdenum disulfide
grease on the bearing when install-
ing.
Install the bearing by pressing it on
the side having the manufacture’s
marks or numbers.
First install the outer and then the
inner bearings to a specified depth
from inside.
Installed depth of
bearings:
Outer a
:
Zero mm (Zero in)
Inner b
:
8.5 mm (0.33 in)
Bielle
1. Contrôler:
Roulement 1
Entretoise épaulée 2
Jeu/rotation irrégulière/rouille →
Remplacer ensemble le roulement
et l’entretoise épaulée.
2. Contrôler:
Bague d’étanchéité 3
Endommagement → Remplacer.
ASSEMBLAGE ET MONTAGE
Roulement et bague d’étanchéité
1. Monter:
Roulement 1
Bague d’étanchéité 2
Sur le bras oscillant.
N.B.:
Lors de l’installation, enduire le roule-
ment de graisse au bisulfure de molyb-
dène.
Monter le roulement en pressant sur le
côté où sont imprimés la marque ou le
numéro du fabricant.
Monter d’abord le roulement extérieur
puis le roulement intérieur à la profon-
deur spécifiée à partir de l’intérieur.
Profondeur d’installation
des roulements:
Extérieur a:
Zéro mm (zero in)
Intérieur b:
8,5 mm (0,33 in)
BRAS OSCILLANT
