YAMAHA WR 250F 2005 Owners Manual

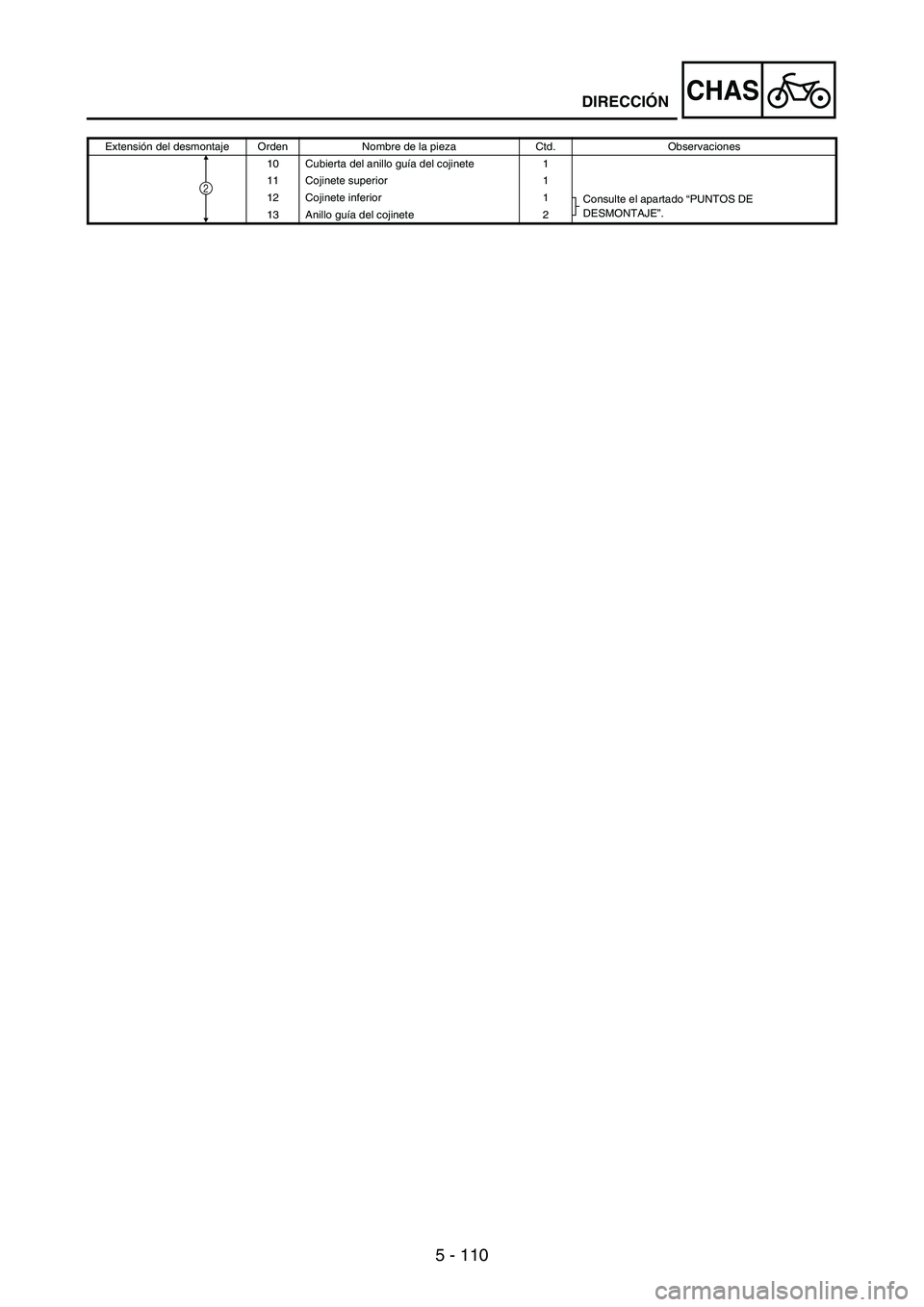

5 - 110
CHAS
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
10 Cubierta del anillo guía del cojinete 1
11 Cojinete superior 1
12 Cojinete inferior 1
Consulte el apartado “PUNTOS DE
DESMONTAJE”.
13 Anillo guía del cojinete 2
2
DIRECCIÓN

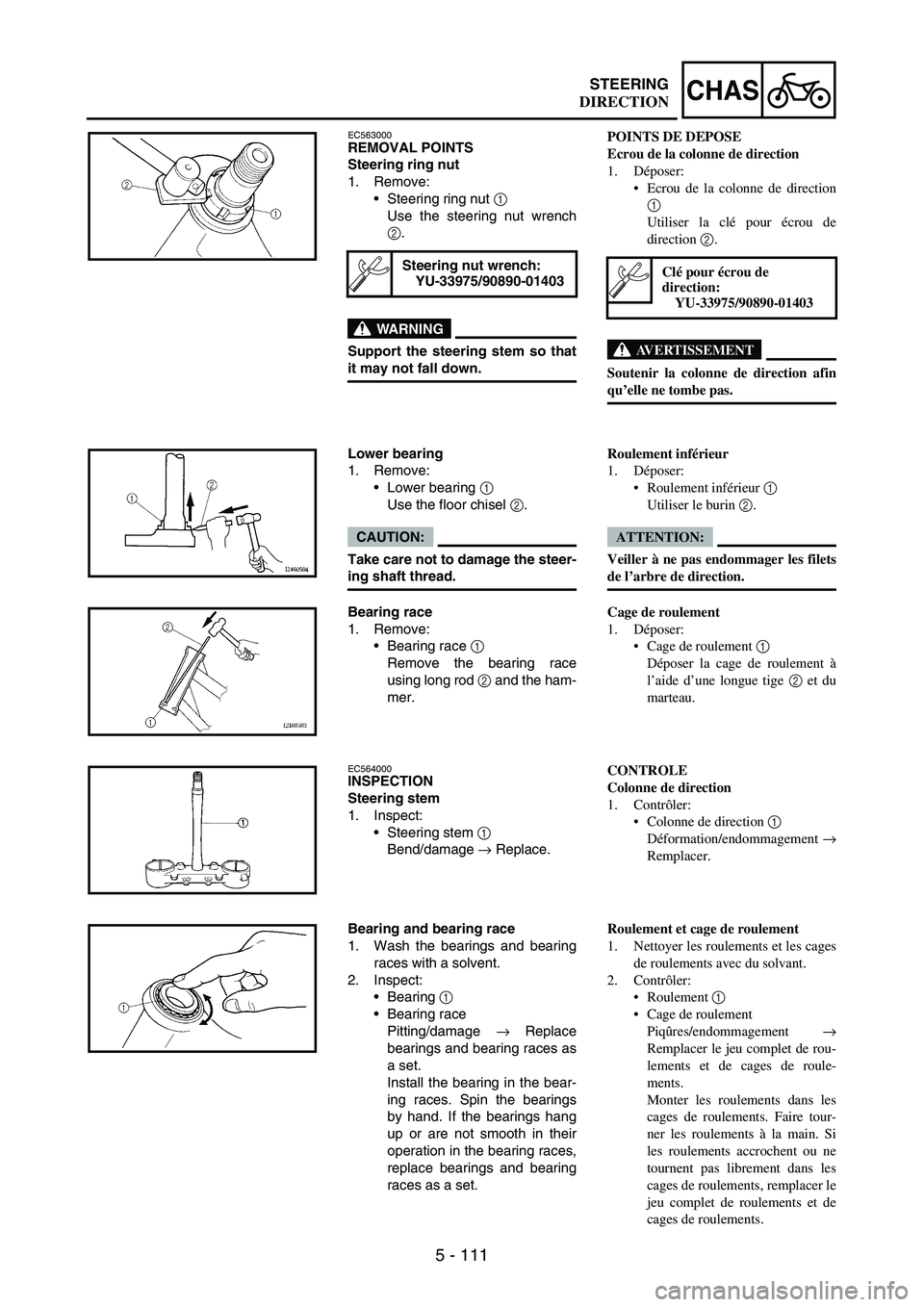

5 - 111
CHASSTEERING
EC563000REMOVAL POINTS
Steering ring nut
1. Remove:
Steering ring nut
1
Use the steering nut wrench
2.
WARNING
Support the steering stem so that
it may not fall down.
Steering nut wrench:
YU-33975/90890-01403
Lower bearing
1. Remove:
Lower bearing
1
Use the floor chisel
2.
CAUTION:
Take care not to damage the steer-
ing shaft thread.
Bearing race
1. Remove:
Bearing race
1
Remove the bearing race
using long rod
2 and the ham-
mer.
EC564000INSPECTION
Steering stem
1. Inspect:
Steering stem
1
Bend/damage
→ Replace.
Bearing and bearing race
1. Wash the bearings and bearing
races with a solvent.
2. Inspect:
Bearing
1
Bearing race
Pitting/damage
→ Replace
bearings and bearing races as
a set.
Install the bearing in the bear-
ing races. Spin the bearings
by hand. If the bearings hang
up or are not smooth in their
operation in the bearing races,
replace bearings and bearing
races as a set.
POINTS DE DEPOSE
Ecrou de la colonne de direction
1. Déposer:
Ecrou de la colonne de direction
1
Utiliser la clé pour écrou de
direction 2.
AVERTISSEMENT
Soutenir la colonne de direction afin
qu’elle ne tombe pas.
Clé pour écrou de
direction:
YU-33975/90890-01403
Roulement inférieur
1. Déposer:
Roulement inférieur 1
Utiliser le burin 2.
ATTENTION:
Veiller à ne pas endommager les filets
de l’arbre de direction.
Cage de roulement
1. Déposer:
Cage de roulement 1
Déposer la cage de roulement à
l’aide d’une longue tige 2 et du
marteau.
CONTROLE
Colonne de direction
1. Contrôler:
Colonne de direction 1
Déformation/endommagement →
Remplacer.
Roulement et cage de roulement
1. Nettoyer les roulements et les cages
de roulements avec du solvant.
2. Contrôler:
Roulement 1
Cage de roulement
Piqûres/endommagement →
Remplacer le jeu complet de rou-
lements et de cages de roule-
ments.
Monter les roulements dans les
cages de roulements. Faire tour-
ner les roulements à la main. Si
les roulements accrochent ou ne
tournent pas librement dans les
cages de roulements, remplacer le
jeu complet de roulements et de
cages de roulements.
DIRECTION

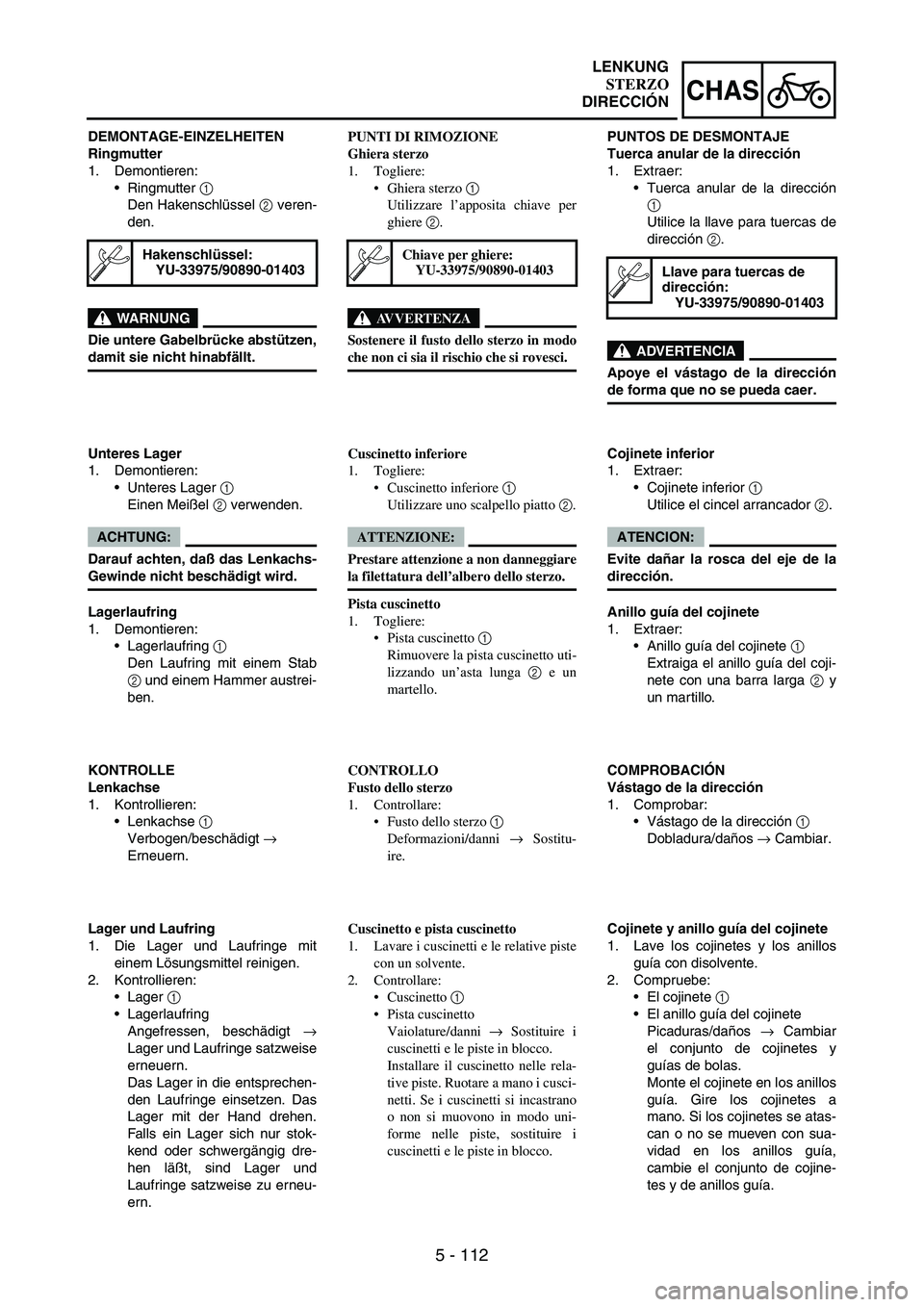

5 - 112
CHAS
DEMONTAGE-EINZELHEITEN
Ringmutter
1. Demontieren:
Ringmutter
1
Den Hakenschlüssel
2 veren-
den.
WARNUNG
Die untere Gabelbrücke abstützen,
damit sie nicht hinabfällt.
Hakenschlüssel:
YU-33975/90890-01403
Unteres Lager
1. Demontieren:
Unteres Lager
1
Einen Meißel
2 verwenden.
ACHTUNG:
Darauf achten, daß das Lenkachs-
Gewinde nicht beschädigt wird.
Lagerlaufring
1. Demontieren:
Lagerlaufring
1
Den Laufring mit einem Stab
2 und einem Hammer austrei-
ben.
KONTROLLE
Lenkachse
1. Kontrollieren:
Lenkachse
1
Verbogen/beschädigt
→
Erneuern.
Lager und Laufring
1. Die Lager und Laufringe mit
einem Lösungsmittel reinigen.
2. Kontrollieren:
Lager
1
Lagerlaufring
Angefressen, beschädigt
→
Lager und Laufringe satzweise
erneuern.
Das Lager in die entsprechen-
den Laufringe einsetzen. Das
Lager mit der Hand drehen.
Falls ein Lager sich nur stok-
kend oder schwergängig dre-
hen läßt, sind Lager und
Laufringe satzweise zu erneu-
ern.PUNTI DI RIMOZIONE
Ghiera sterzo
1. Togliere:
Ghiera sterzo 1
Utilizzare l’apposita chiave per
ghiere 2.
AVVERTENZA
Sostenere il fusto dello sterzo in modo
che non ci sia il rischio che si rovesci.
Chiave per ghiere:
YU-33975/90890-01403
Cuscinetto inferiore
1. Togliere:
Cuscinetto inferiore 1
Utilizzare uno scalpello piatto 2.
ATTENZIONE:
Prestare attenzione a non danneggiare
la filettatura dell’albero dello sterzo.
Pista cuscinetto
1. Togliere:
Pista cuscinetto 1
Rimuovere la pista cuscinetto uti-
lizzando un’asta lunga 2 e un
martello.
CONTROLLO
Fusto dello sterzo
1. Controllare:
Fusto dello sterzo 1
Deformazioni/danni → Sostitu-
ire.
Cuscinetto e pista cuscinetto
1. Lavare i cuscinetti e le relative piste
con un solvente.
2. Controllare:
Cuscinetto 1
Pista cuscinetto
Vaiolature/danni → Sostituire i
cuscinetti e le piste in blocco.
Installare il cuscinetto nelle rela-
tive piste. Ruotare a mano i cusci-
netti. Se i cuscinetti si incastrano
o non si muovono in modo uni-
forme nelle piste, sostituire i
cuscinetti e le piste in blocco.PUNTOS DE DESMONTAJE
Tuerca anular de la dirección
1. Extraer:
Tuerca anular de la dirección
1
Utilice la llave para tuercas de
dirección
2.
ADVERTENCIA
Apoye el vástago de la dirección
de forma que no se pueda caer.
Llave para tuercas de
dirección:
YU-33975/90890-01403
Cojinete inferior
1. Extraer:
Cojinete inferior
1
Utilice el cincel arrancador
2.
ATENCION:
Evite dañar la rosca del eje de la
dirección.
Anillo guía del cojinete
1. Extraer:
Anillo guía del cojinete
1
Extraiga el anillo guía del coji-
nete con una barra larga
2 y
un martillo.
COMPROBACIÓN
Vástago de la dirección
1. Comprobar:
Vástago de la dirección
1
Dobladura/daños
→ Cambiar.
Cojinete y anillo guía del cojinete
1. Lave los cojinetes y los anillos
guía con disolvente.
2. Compruebe:
El cojinete
1
El anillo guía del cojinete
Picaduras/daños
→ Cambiar
el conjunto de cojinetes y
guías de bolas.
Monte el cojinete en los anillos
guía. Gire los cojinetes a
mano. Si los cojinetes se atas-
can o no se mueven con sua-
vidad en los anillos guía,
cambie el conjunto de cojine-
tes y de anillos guía.
LENKUNG
STERZO
DIRECCIÓN

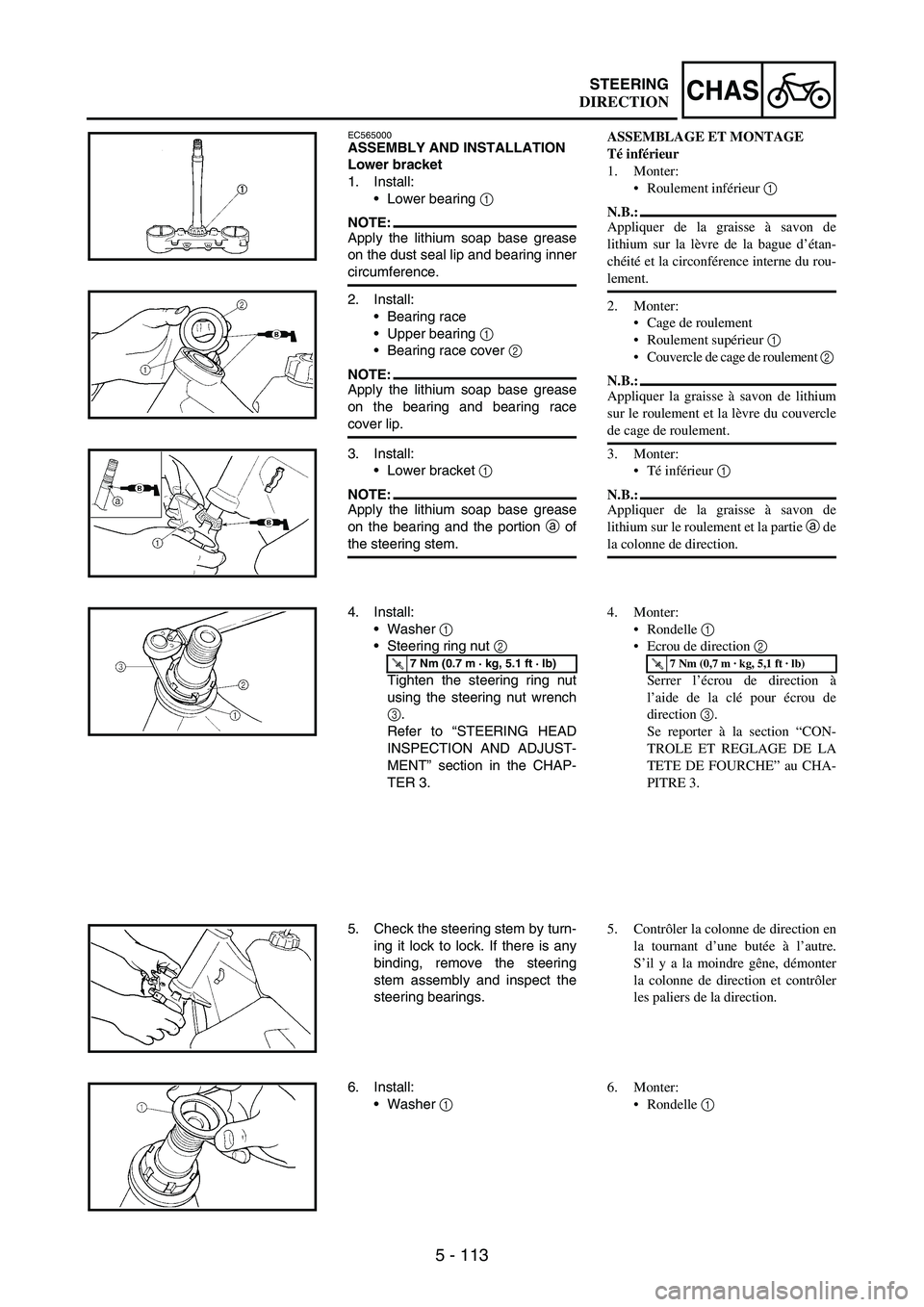

5 - 113
CHASSTEERING
EC565000ASSEMBLY AND INSTALLATION
Lower bracket
1. Install:
Lower bearing
1
NOTE:Apply the lithium soap base grease
on the dust seal lip and bearing inner
circumference.
2. Install:
Bearing race
Upper bearing
1
Bearing race cover
2
NOTE:Apply the lithium soap base grease
on the bearing and bearing race
cover lip.
3. Install:
Lower bracket
1
NOTE:Apply the lithium soap base grease
on the bearing and the portion
a of
the steering stem.
4. Install:
Washer
1
Steering ring nut
2
Tighten the steering ring nut
using the steering nut wrench
3.
Refer to “STEERING HEAD
INSPECTION AND ADJUST-
MENT” section in the CHAP-
TER 3.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
5. Check the steering stem by turn-
ing it lock to lock. If there is any
binding, remove the steering
stem assembly and inspect the
steering bearings.
6. Install:
Washer
1
ASSEMBLAGE ET MONTAGE
Té inférieur
1. Monter:
Roulement inférieur 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité et la circonférence interne du rou-
lement.
2. Monter:
Cage de roulement
Roulement supérieur 1
Couvercle de cage de roulement 2
N.B.:
Appliquer la graisse à savon de lithium
sur le roulement et la lèvre du couvercle
de cage de roulement.
3. Monter:
Té inférieur 1
N.B.:
Appliquer de la graisse à savon de
lithium sur le roulement et la partie a de
la colonne de direction.
4. Monter:
Rondelle 1
Ecrou de direction 2
Serrer l’écrou de direction à
l’aide de la clé pour écrou de
direction 3.
Se reporter à la section “CON-
TROLE ET REGLAGE DE LA
TETE DE FOURCHE” au CHA-
PITRE 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Contrôler la colonne de direction en
la tournant d’une butée à l’autre.
S’il y a la moindre gêne, démonter
la colonne de direction et contrôler
les paliers de la direction.
6. Monter:
Rondelle 1
DIRECTION

5 - 114
CHAS

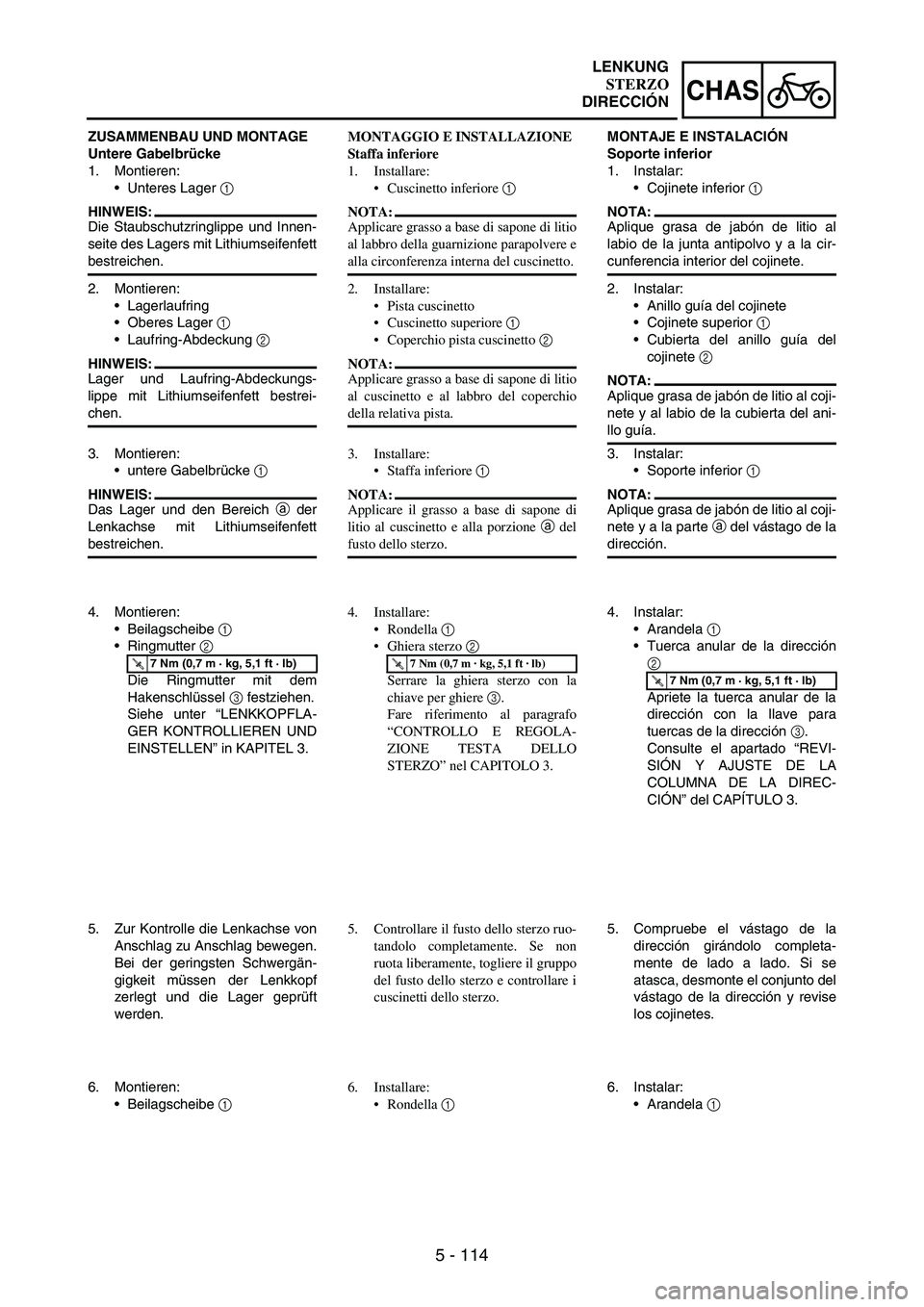

ZUSAMMENBAU UND MONTAGE
Untere Gabelbrücke
1. Montieren:
Unteres Lager
1
HINWEIS:
Die Staubschutzringlippe und Innen-
seite des Lagers mit Lithiumseifenfett
bestreichen.
2. Montieren:
Lagerlaufring
Oberes Lager
1
Laufring-Abdeckung
2
HINWEIS:
Lager und Laufring-Abdeckungs-
lippe mit Lithiumseifenfett bestrei-
chen.
3. Montieren:
untere Gabelbrücke
1
HINWEIS:
Das Lager und den Bereich
a der
Lenkachse mit Lithiumseifenfett
bestreichen.
4. Montieren:
Beilagscheibe
1
Ringmutter
2
Die Ringmutter mit dem
Hakenschlüssel
3 festziehen.
Siehe unter “LENKKOPFLA-
GER KONTROLLIEREN UND
EINSTELLEN” in KAPITEL 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Zur Kontrolle die Lenkachse von
Anschlag zu Anschlag bewegen.
Bei der geringsten Schwergän-
gigkeit müssen der Lenkkopf
zerlegt und die Lager geprüft
werden.
6. Montieren:
Beilagscheibe
1 MONTAGGIO E INSTALLAZIONE
Staffa inferiore
1. Installare:
Cuscinetto inferiore 1
NOTA:
Applicare grasso a base di sapone di litio
al labbro della guarnizione parapolvere e
alla circonferenza interna del cuscinetto.
2. Installare:
Pista cuscinetto
Cuscinetto superiore 1
Coperchio pista cuscinetto 2
NOTA:
Applicare grasso a base di sapone di litio
al cuscinetto e al labbro del coperchio
della relativa pista.
3. Installare:
Staffa inferiore 1
NOTA:
Applicare il grasso a base di sapone di
litio al cuscinetto e alla porzione a del
fusto dello sterzo.
4. Installare:
Rondella 1
Ghiera sterzo 2
Serrare la ghiera sterzo con la
chiave per ghiere 3.
Fare riferimento al paragrafo
“CONTROLLO E REGOLA-
ZIONE TESTA DELLO
STERZO” nel CAPITOLO 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Controllare il fusto dello sterzo ruo-
tandolo completamente. Se non
ruota liberamente, togliere il gruppo
del fusto dello sterzo e controllare i
cuscinetti dello sterzo.
6. Installare:
Rondella 1 MONTAJE E INSTALACIÓN
Soporte inferior
1. Instalar:
Cojinete inferior
1
NOTA:
Aplique grasa de jabón de litio al
labio de la junta antipolvo y a la cir-
cunferencia interior del cojinete.
2. Instalar:
Anillo guía del cojinete
Cojinete superior
1
Cubierta del anillo guía del
cojinete
2
NOTA:
Aplique grasa de jabón de litio al coji-
nete y al labio de la cubierta del ani-
llo guía.
3. Instalar:
Soporte inferior
1
NOTA:
Aplique grasa de jabón de litio al coji-
nete y a la parte
a del vástago de la
dirección.
4. Instalar:
Arandela
1
Tuerca anular de la dirección
2
Apriete la tuerca anular de la
dirección con la llave para
tuercas de la dirección
3.
Consulte el apartado “REVI-
SIÓN Y AJUSTE DE LA
COLUMNA DE LA DIREC-
CIÓN” del CAPÍTULO 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Compruebe el vástago de la
dirección girándolo completa-
mente de lado a lado. Si se
atasca, desmonte el conjunto del
vástago de la dirección y revise
los cojinetes.
6. Instalar:
Arandela
1
LENKUNG
STERZO
DIRECCIÓN

5 - 115
CHASSTEERING

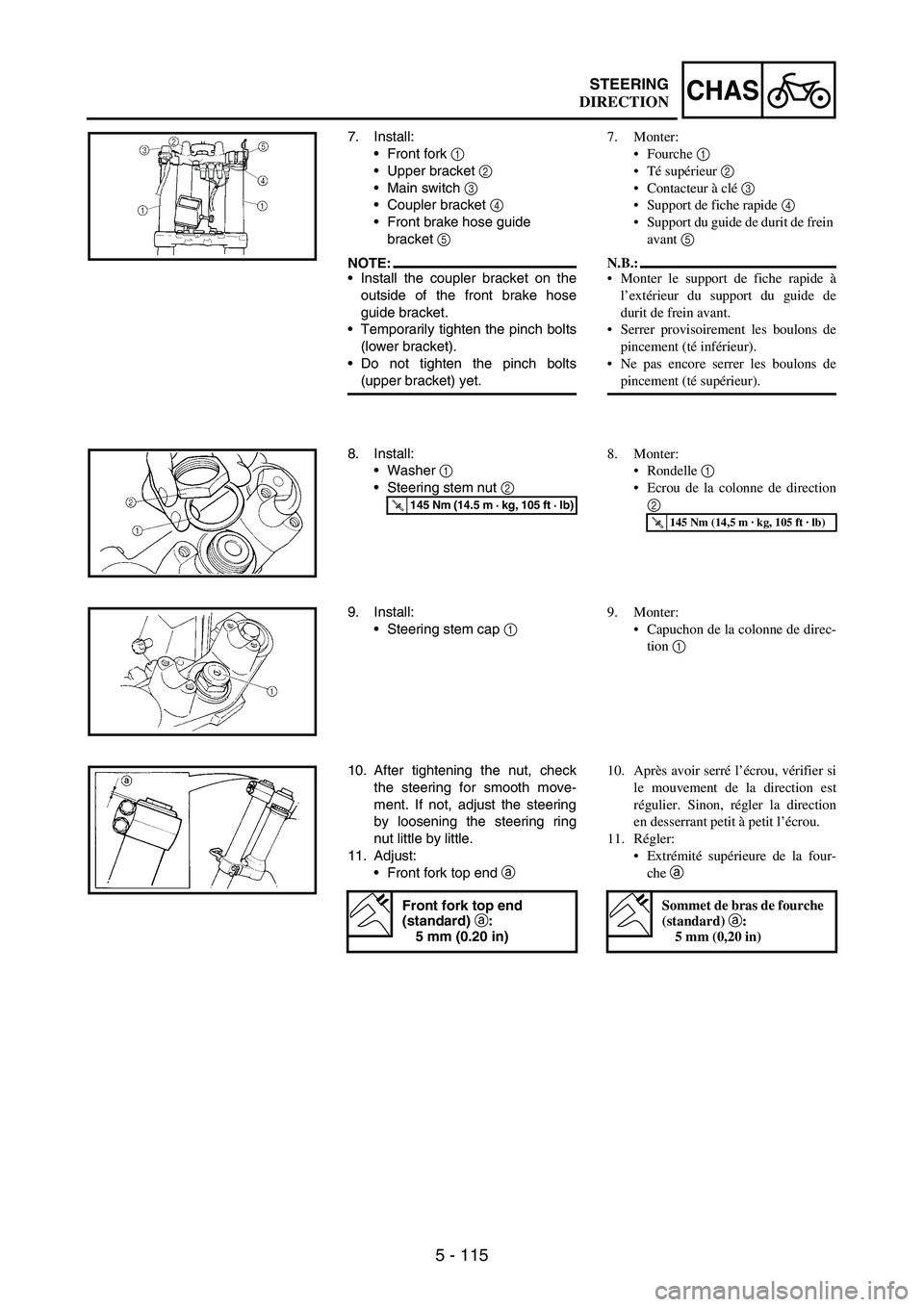

7. Install:
Front fork
1
Upper bracket
2
Main switch
3
Coupler bracket
4
Front brake hose guide
bracket
5
NOTE:Install the coupler bracket on the
outside of the front brake hose
guide bracket.
Temporarily tighten the pinch bolts
(lower bracket).
Do not tighten the pinch bolts
(upper bracket) yet.
8. Install:
Washer
1
Steering stem nut
2
T R..145 Nm (14.5 m · kg, 105 ft · lb)
9. Install:
Steering stem cap
1
10. After tightening the nut, check
the steering for smooth move-
ment. If not, adjust the steering
by loosening the steering ring
nut little by little.
11. Adjust:
Front fork top end
a
Front fork top end
(standard) a
:
5 mm (0.20 in)
7. Monter:
Fourche 1
Té supérieur 2
Contacteur à clé 3
Support de fiche rapide 4
Support du guide de durit de frein
avant 5
N.B.:
Monter le support de fiche rapide à
l’extérieur du support du guide de
durit de frein avant.
Serrer provisoirement les boulons de
pincement (té inférieur).
Ne pas encore serrer les boulons de
pincement (té supérieur).
8. Monter:
Rondelle 1
Ecrou de la colonne de direction
2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
9. Monter:
Capuchon de la colonne de direc-
tion 1
10. Après avoir serré l’écrou, vérifier si
le mouvement de la direction est
régulier. Sinon, régler la direction
en desserrant petit à petit l’écrou.
11. Régler:
Extrémité supérieure de la four-
che a
Sommet de bras de fourche
(standard) a:
5 mm (0,20 in)
DIRECTION

5 - 116
CHAS

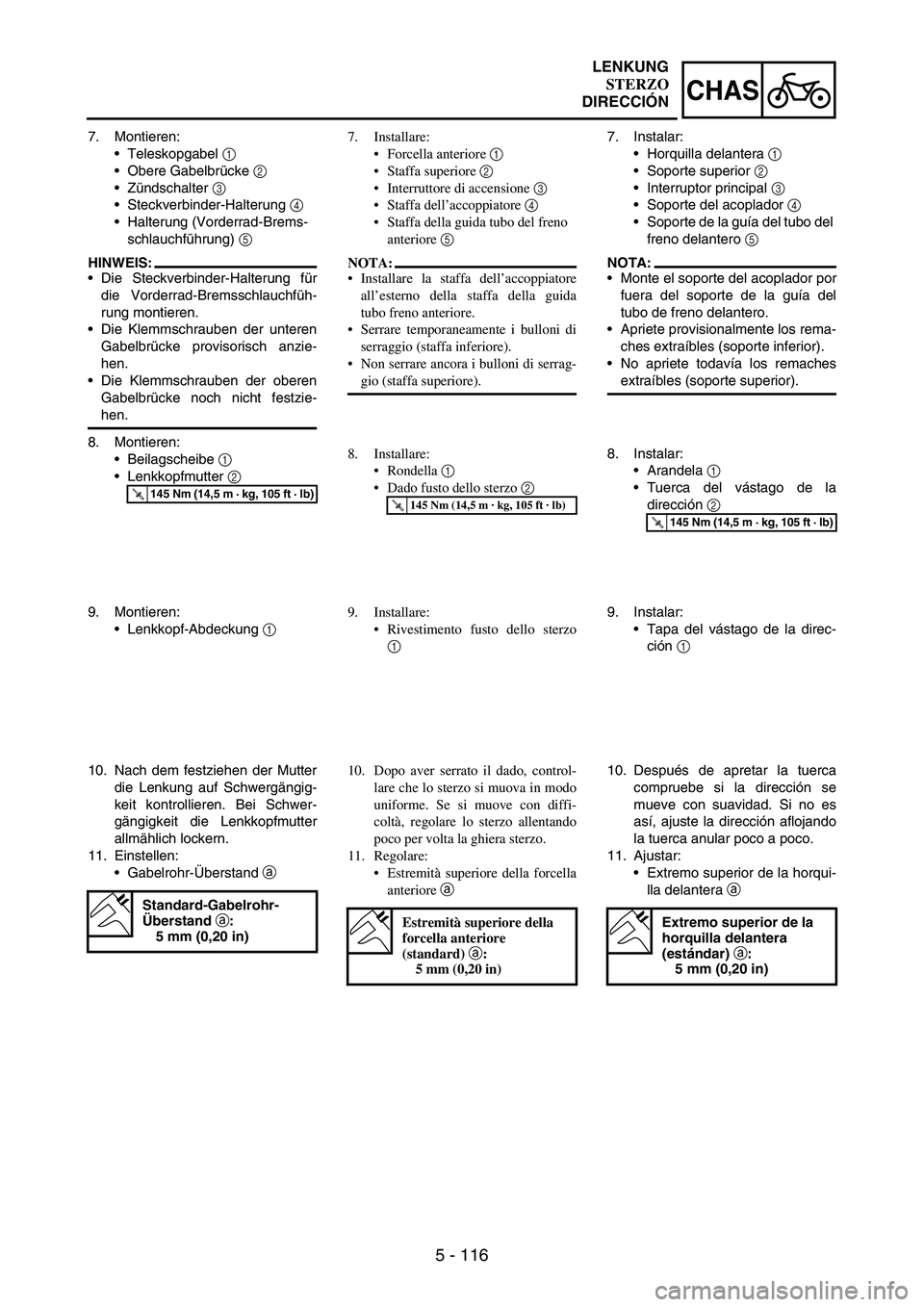

7. Montieren:
Teleskopgabel
1
Obere Gabelbrücke
2
Zündschalter
3
Steckverbinder-Halterung
4
Halterung (Vorderrad-Brems-
schlauchführung)
5
HINWEIS:
Die Steckverbinder-Halterung für
die Vorderrad-Bremsschlauchfüh-
rung montieren.
Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
Die Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
8. Montieren:
Beilagscheibe
1
Lenkkopfmutter
2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
9. Montieren:
Lenkkopf-Abdeckung
1
10. Nach dem festziehen der Mutter
die Lenkung auf Schwergängig-
keit kontrollieren. Bei Schwer-
gängigkeit die Lenkkopfmutter
allmählich lockern.
11. Einstellen:
Gabelrohr-Überstand
a
Standard-Gabelrohr-
Überstand a:
5 mm (0,20 in)
7. Installare:
Forcella anteriore 1
Staffa superiore 2
Interruttore di accensione 3
Staffa dell’accoppiatore 4
Staffa della guida tubo del freno
anteriore 5
NOTA:
Installare la staffa dell’accoppiatore
all’esterno della staffa della guida
tubo freno anteriore.
Serrare temporaneamente i bulloni di
serraggio (staffa inferiore).
Non serrare ancora i bulloni di serrag-
gio (staffa superiore).
8. Installare:
Rondella 1
Dado fusto dello sterzo 2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
9. Installare:
Rivestimento fusto dello sterzo
1
10. Dopo aver serrato il dado, control-
lare che lo sterzo si muova in modo
uniforme. Se si muove con diffi-
coltà, regolare lo sterzo allentando
poco per volta la ghiera sterzo.
11. Regolare:
Estremità superiore della forcella
anteriore a
Estremità superiore della
forcella anteriore
(standard) a:
5 mm (0,20 in)
7. Instalar:
Horquilla delantera
1
Soporte superior
2
Interruptor principal
3
Soporte del acoplador
4
Soporte de la guía del tubo del
freno delantero
5
NOTA:
Monte el soporte del acoplador por
fuera del soporte de la guía del
tubo de freno delantero.
Apriete provisionalmente los rema-
ches extraíbles (soporte inferior).
No apriete todavía los remaches
extraíbles (soporte superior).
8. Instalar:
Arandela
1
Tuerca del vástago de la
dirección
2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
9. Instalar:
Tapa del vástago de la direc-
ción
1
10. Después de apretar la tuerca
compruebe si la dirección se
mueve con suavidad. Si no es
así, ajuste la dirección aflojando
la tuerca anular poco a poco.
11. Ajustar:
Extremo superior de la horqui-
lla delantera
a
Extremo superior de la
horquilla delantera
(estándar) a:
5 mm (0,20 in)
LENKUNG
STERZO
DIRECCIÓN

5 - 117
CHASSTEERING

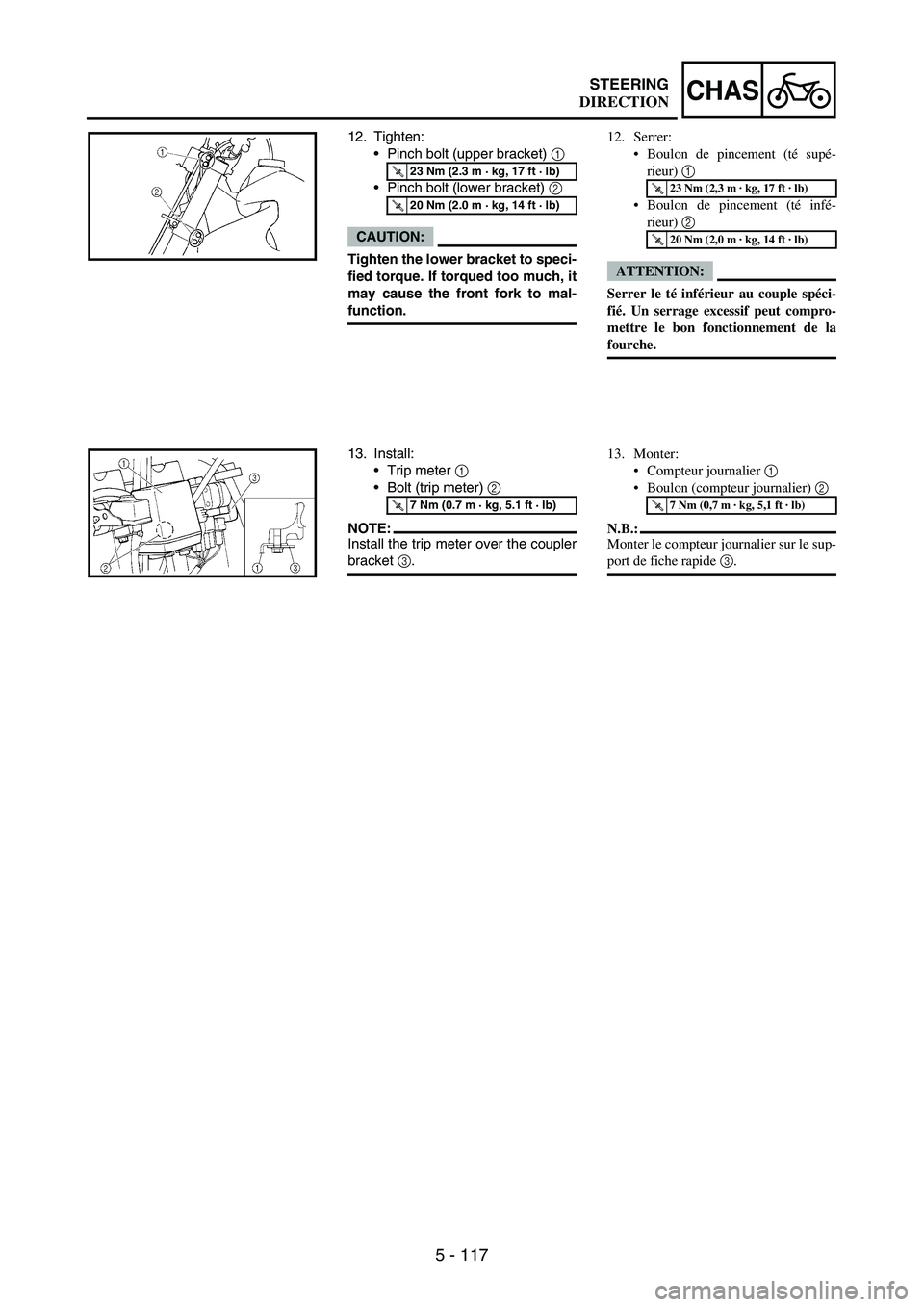

12. Tighten:
Pinch bolt (upper bracket)
1
Pinch bolt (lower bracket)
2
CAUTION:
Tighten the lower bracket to speci-
fied torque. If torqued too much, it
may cause the front fork to mal-
function.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
13. Install:
Trip meter
1
Bolt (trip meter)
2
NOTE:Install the trip meter over the coupler
bracket
3.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
12. Serrer:
Boulon de pincement (té supé-
rieur) 1
Boulon de pincement (té infé-
rieur) 2
ATTENTION:
Serrer le té inférieur au couple spéci-
fié. Un serrage excessif peut compro-
mettre le bon fonctionnement de la
fourche.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
13. Monter:
Compteur journalier 1
Boulon (compteur journalier) 2
N.B.:
Monter le compteur journalier sur le sup-
port de fiche rapide 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
DIRECTION

5 - 118
CHAS

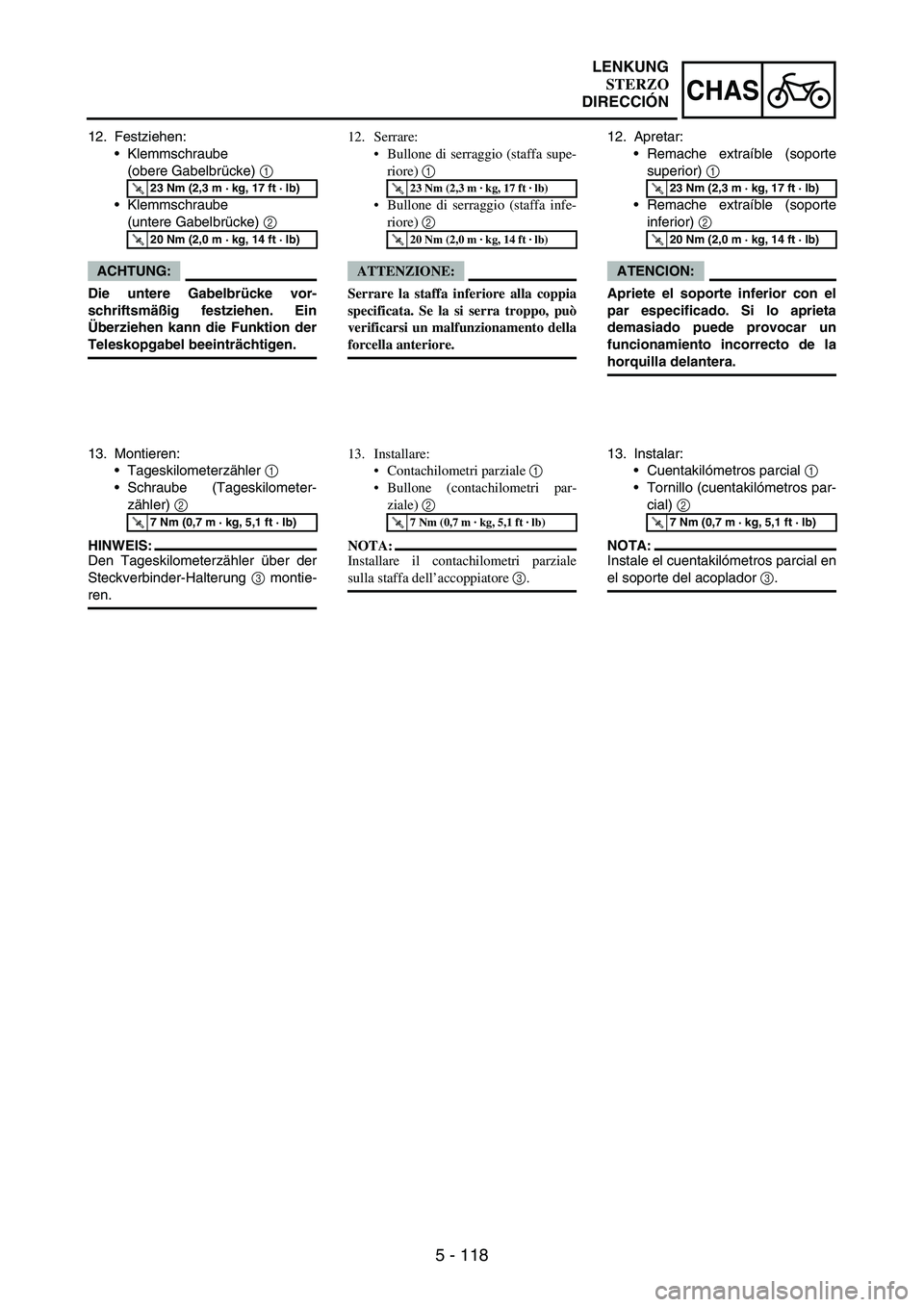

12. Festziehen:
Klemmschraube
(obere Gabelbrücke)
1
Klemmschraube
(untere Gabelbrücke)
2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Ein
Überziehen kann die Funktion der
Teleskopgabel beeinträchtigen.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
13. Montieren:
Tageskilometerzähler
1
Schraube (Tageskilometer-
zähler)
2
HINWEIS:
Den Tageskilometerzähler über der
Steckverbinder-Halterung
3 montie-
ren.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
12. Serrare:
Bullone di serraggio (staffa supe-
riore) 1
Bullone di serraggio (staffa infe-
riore) 2
ATTENZIONE:
Serrare la staffa inferiore alla coppia
specificata. Se la si serra troppo, può
verificarsi un malfunzionamento della
forcella anteriore.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
13. Installare:
Contachilometri parziale 1
Bullone (contachilometri par-
ziale) 2
NOTA:
Installare il contachilometri parziale
sulla staffa dell’accoppiatore 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
12. Apretar:
Remache extraíble (soporte
superior)
1
Remache extraíble (soporte
inferior)
2
ATENCION:
Apriete el soporte inferior con el
par especificado. Si lo aprieta
demasiado puede provocar un
funcionamiento incorrecto de la
horquilla delantera.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
13. Instalar:
Cuentakilómetros parcial
1
Tornillo (cuentakilómetros par-
cial)
2
NOTA:
Instale el cuentakilómetros parcial en
el soporte del acoplador
3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
LENKUNG
STERZO
DIRECCIÓN

5 - 119
CHASSWINGARM
EC570000
SWINGARM
Extent of removal:
1 Swingarm removal
Extent of removal Order Part name Q’ty Remarks
SWINGARM REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over. Preparation for removal Hold the machine by placing the suitable
stand under the engine.
Brake hose holder
Refer to “FRONT BRAKE AND REAR BRAKE”
section.
Rear brake caliper
Bolt (brake pedal) Shift the brake pedal backward.
Drive chain
1 Drive chain support 1
2 Lower chain tensioner 1
3 Bolt (rear shock absorber-relay arm) 1 Hold the swingarm.
4 Bolt (connecting rod) 1
5 Pivot shaft 1
6 Swingarm 1
1
