YAMAHA WR 250F 2005  Owners Manual 6 - 34
–+ELEC

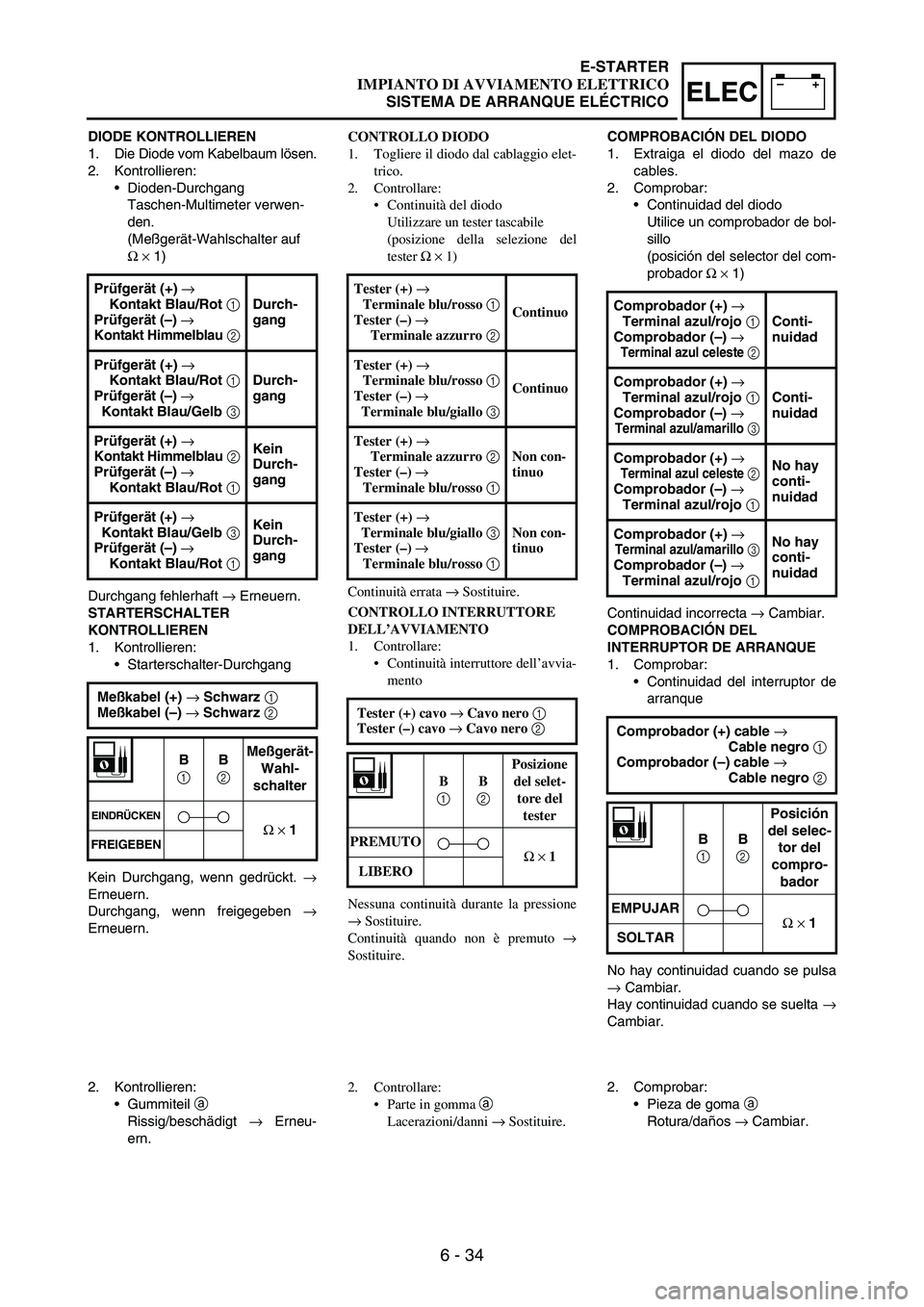

DIODE KONTROLLIEREN
1. Die Diode vom Kabelbaum lösen.
2. Kontrollieren:
Dioden-Durchgang
Taschen-Multimeter verwen-
den.
(Meßgerät-Wahlschalter auf
Ω×1)
Durchgang fehlerhaft

Page 772 of 864

YAMAHA WR 250F 2005  Owners Manual 6 - 35
–+ELECELECTRIC STARTING SYSTEM

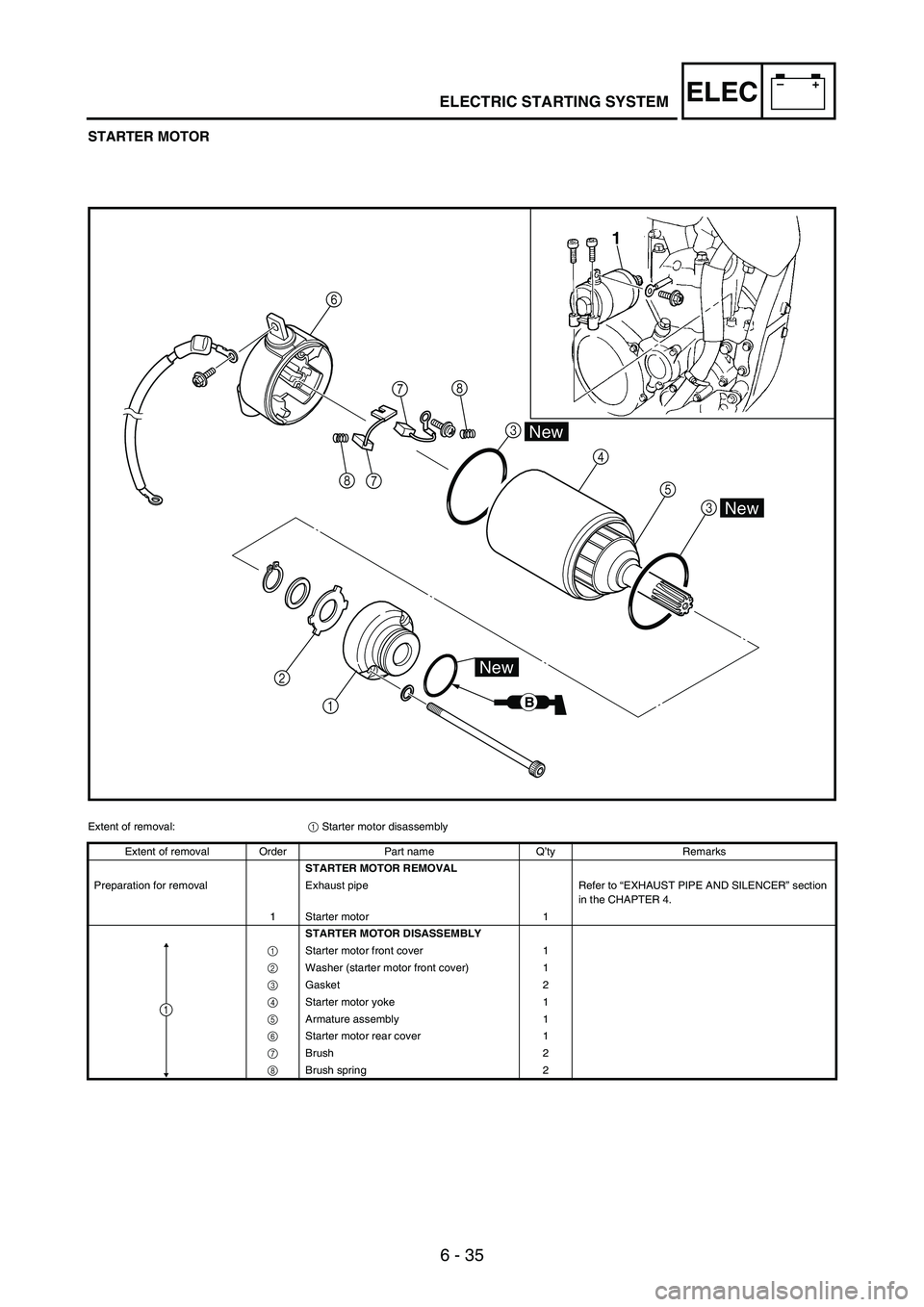

STARTER MOTOR
78
7 84
5
3
2
1
New
B
New
New
1
3 6
Extent of removal:
1 Starter motor disassembly
Extent of removal Order Part name Q’ty Remarks
STARTER MOTOR

Page 773 of 864

YAMAHA WR 250F 2005  Owners Manual 6 - 36
–+ELEC

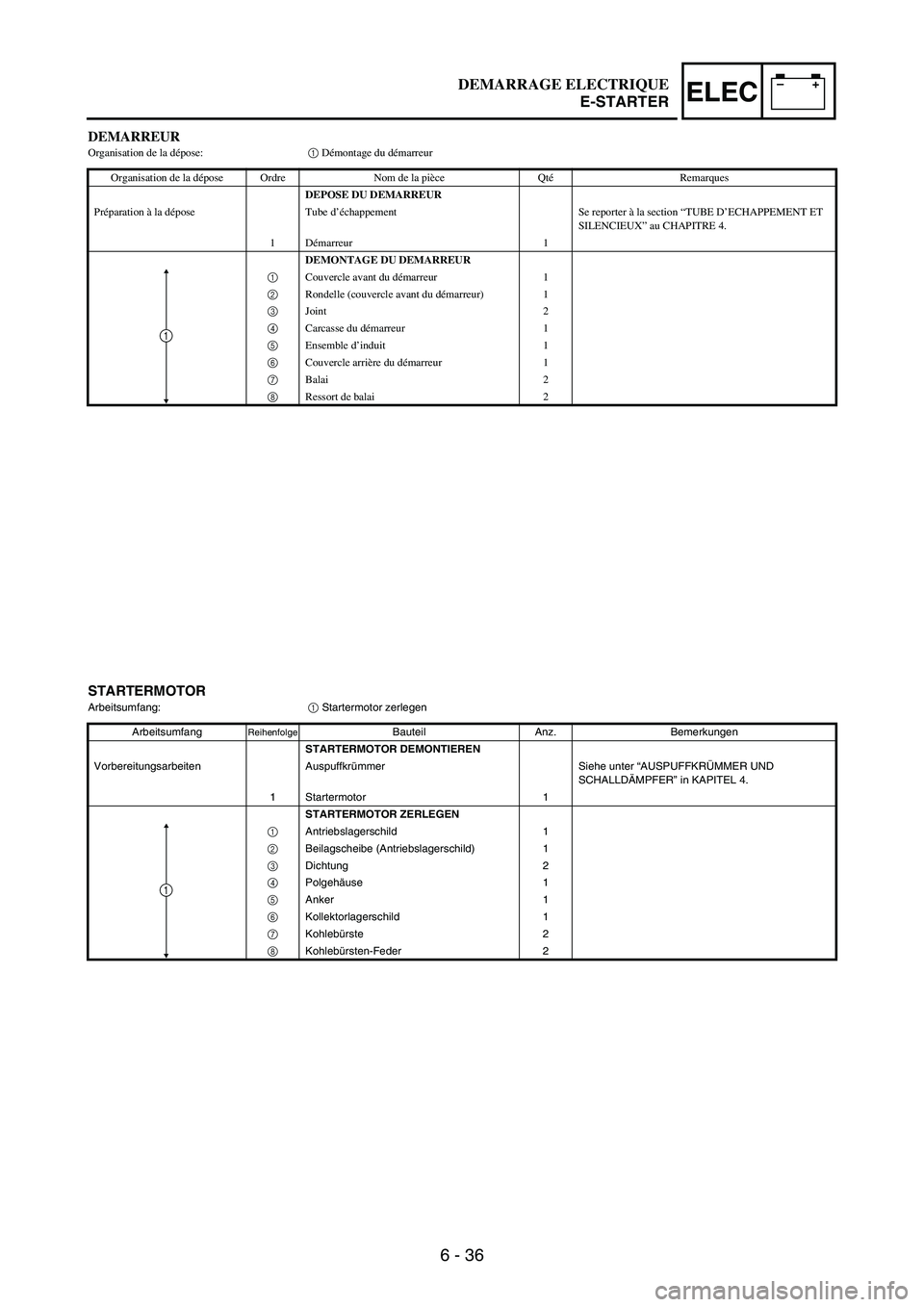

DEMARREUROrganisation de la dépose:1 Démontage du démarreur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU DEMARREUR
Préparation à la dépose Tube d’

Page 774 of 864

YAMAHA WR 250F 2005  Owners Manual 6 - 37
–+ELEC

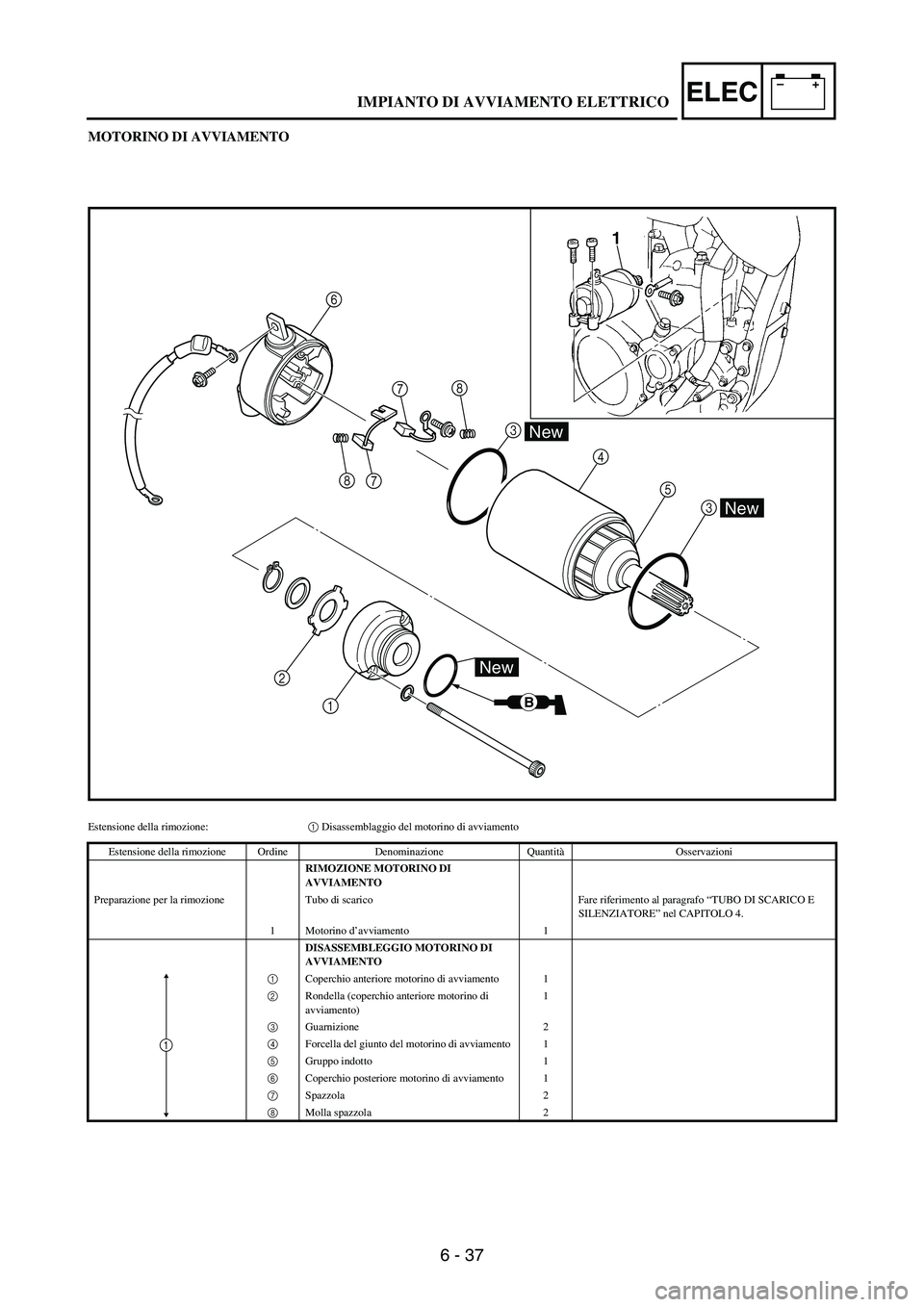

MOTORINO DI AVVIAMENTO
78
7 84
5
3
2
1
New
B
New
New
1
3 6
Estensione della rimozione:1 Disassemblaggio del motorino di avviamento
Estensione della rimozione Ordine Denominazione Quant

Page 775 of 864

YAMAHA WR 250F 2005  Owners Manual 6 - 38
–+ELEC

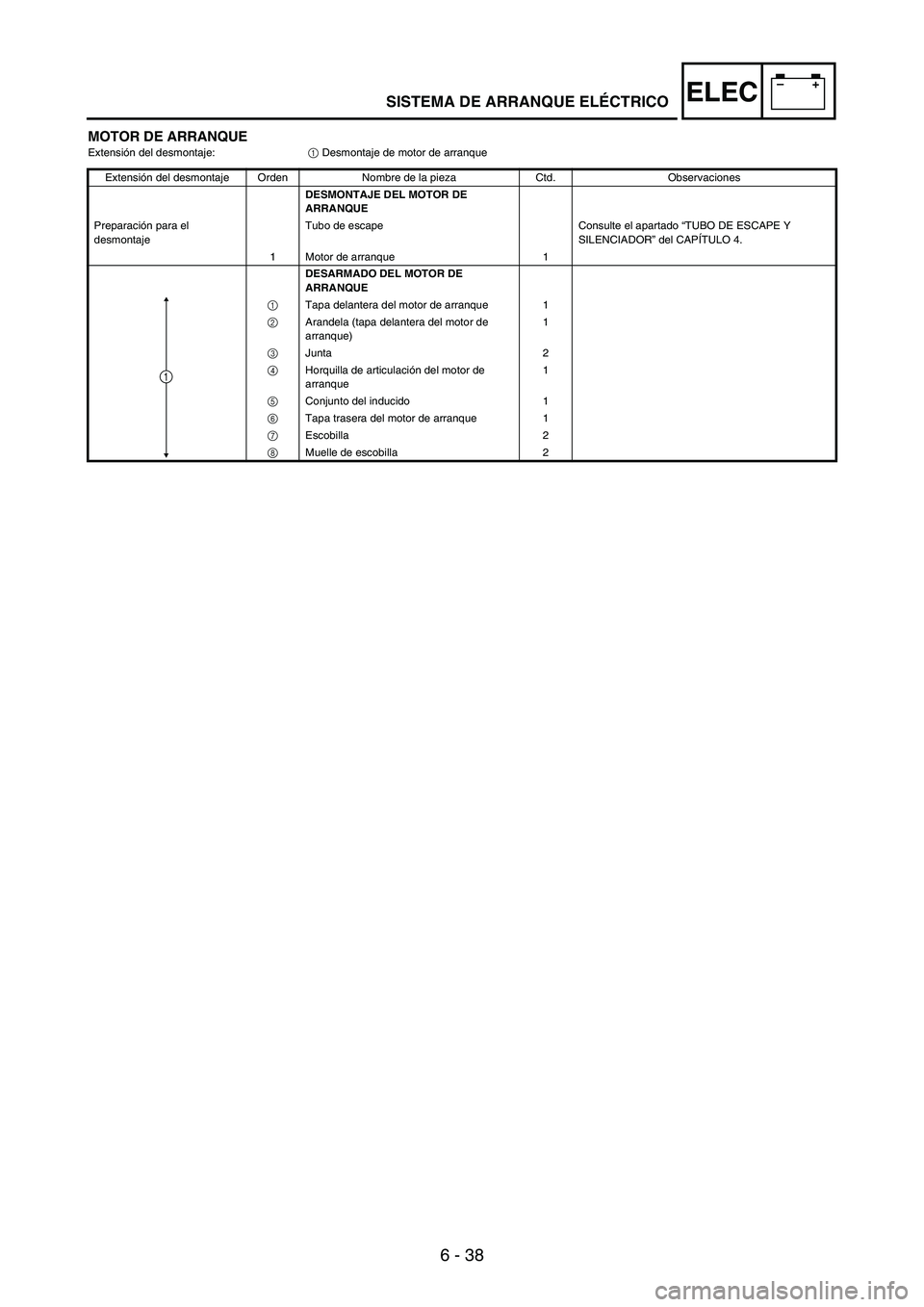

MOTOR DE ARRANQUE Extensión del desmontaje:
1 Desmontaje de motor de arranque
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL MOTOR DE
ARRANQUE

Page 776 of 864

YAMAHA WR 250F 2005  Owners Manual 6 - 39
–+ELECELECTRIC STARTING SYSTEM

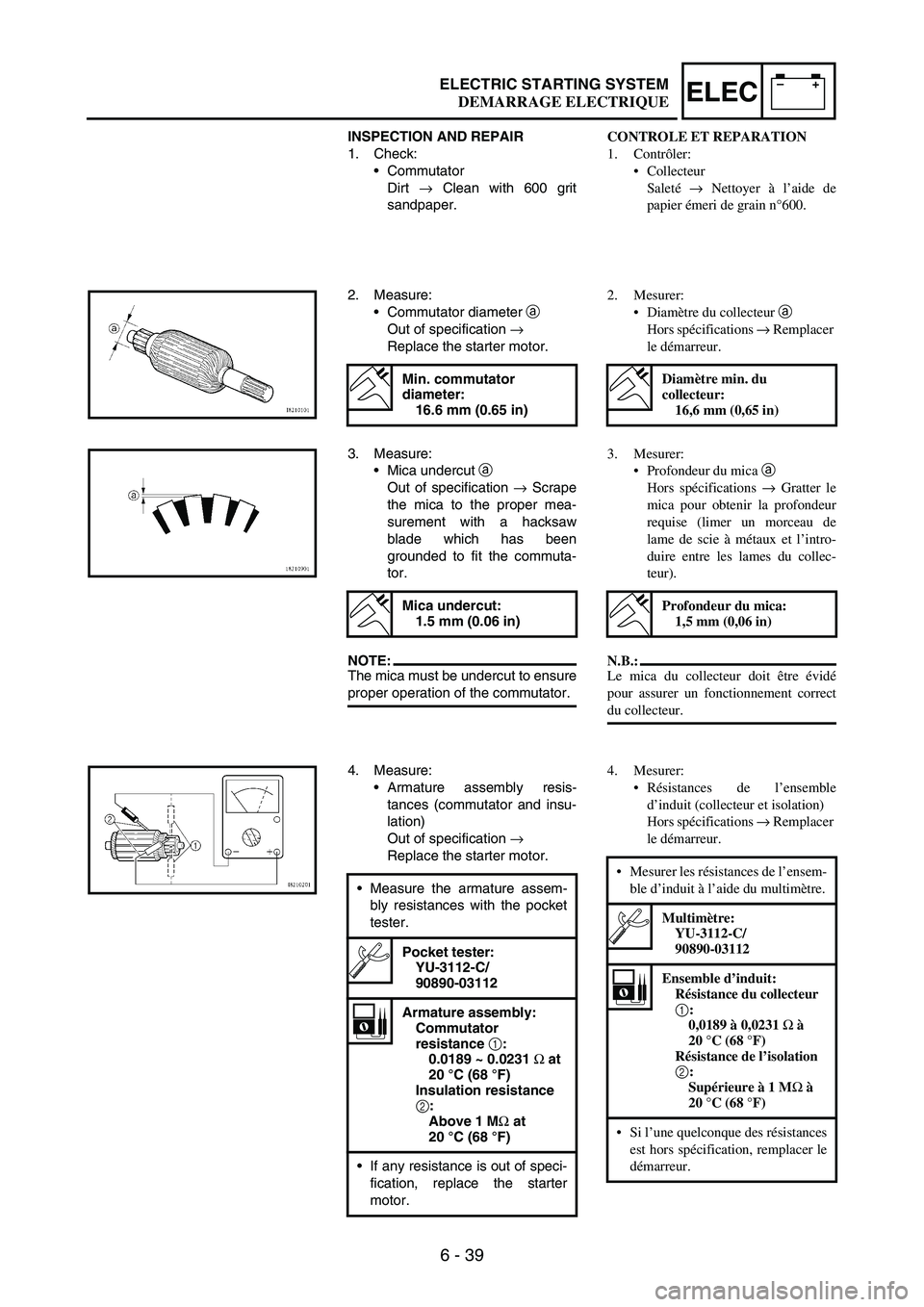

INSPECTION AND REPAIR
1. Check:
Commutator
Dirt
→ Clean with 600 grit
sandpaper.
2. Measure:
Commutator diameter
a
Out of specification
→
Replace

Page 777 of 864

YAMAHA WR 250F 2005  Owners Manual 6 - 40
–+ELEC

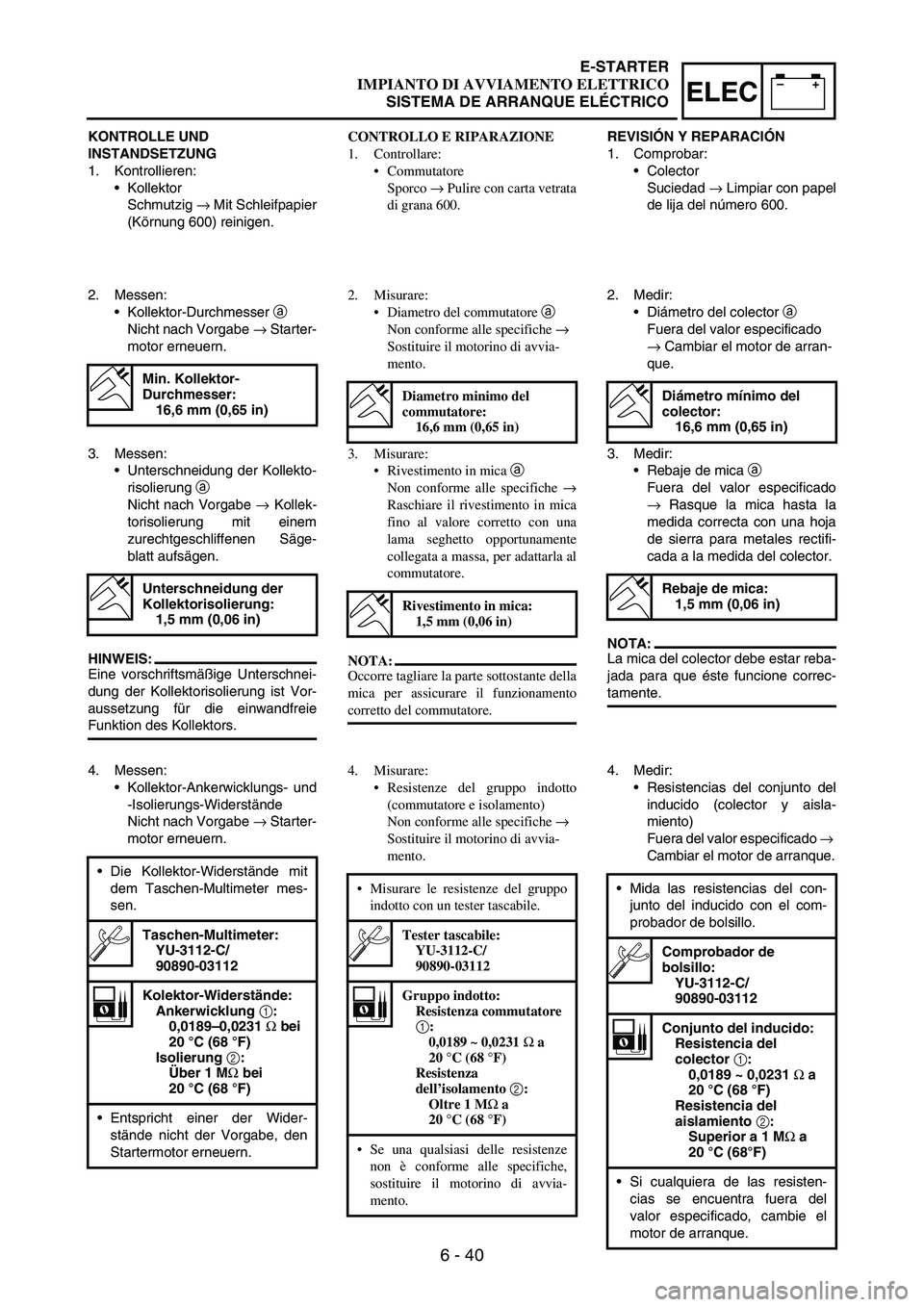

KONTROLLE UND
INSTANDSETZUNG
1. Kontrollieren:
Kollektor
Schmutzig
→ Mit Schleifpapier
(Körnung 600) reinigen.
2. Messen:
Kollektor-Durchmesser
a
Nicht nach Vorgabe
→ Sta

Page 778 of 864

YAMAHA WR 250F 2005  Owners Manual 6 - 41
–+ELECELECTRIC STARTING SYSTEM

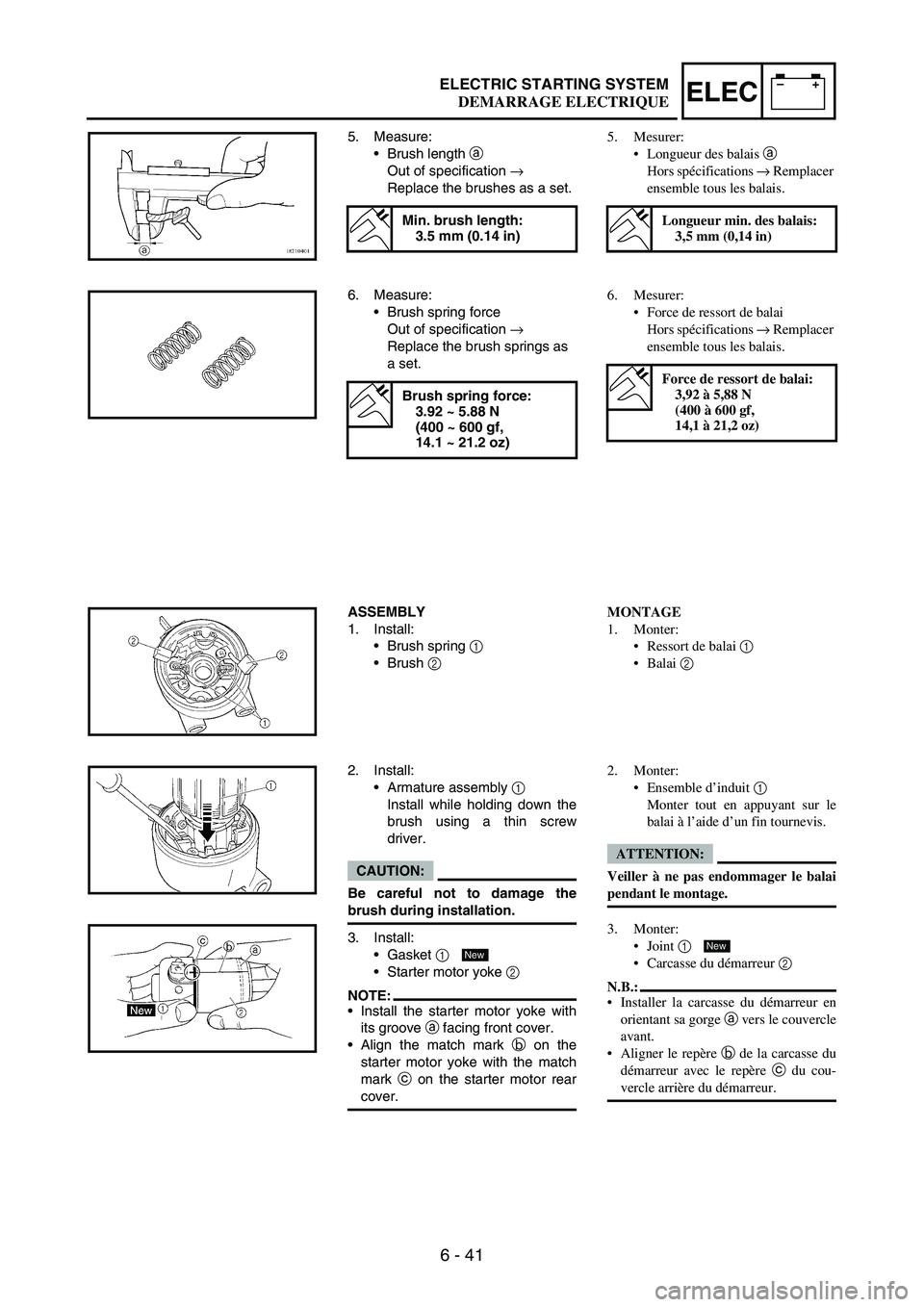

5. Measure:
Brush length
a
Out of specification
→
Replace the brushes as a set.
Min. brush length:
3.5 mm (0.14 in)
6. Measure:
Brush spring force
Out

Page 779 of 864

YAMAHA WR 250F 2005  Owners Manual 6 - 42
–+ELEC

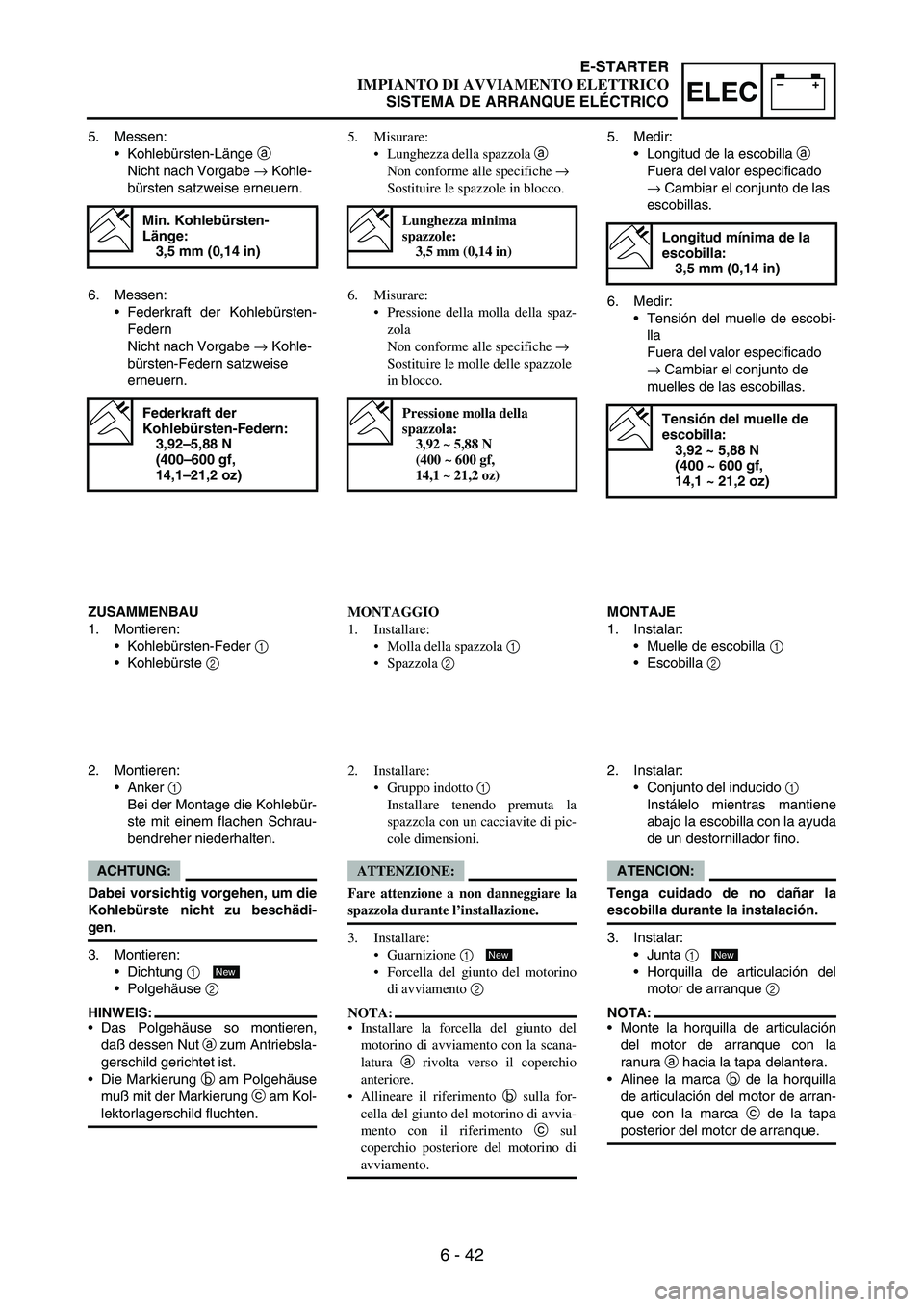

5. Messen:
Kohlebürsten-Länge
a
Nicht nach Vorgabe
→ Kohle-
bürsten satzweise erneuern.
Min. Kohlebürsten-
Länge:
3,5 mm (0,14 in)
6. Messen:
Federkraft der Kohlebürsten-

Page 780 of 864

YAMAHA WR 250F 2005  Owners Manual 6 - 43
–+ELECELECTRIC STARTING SYSTEM

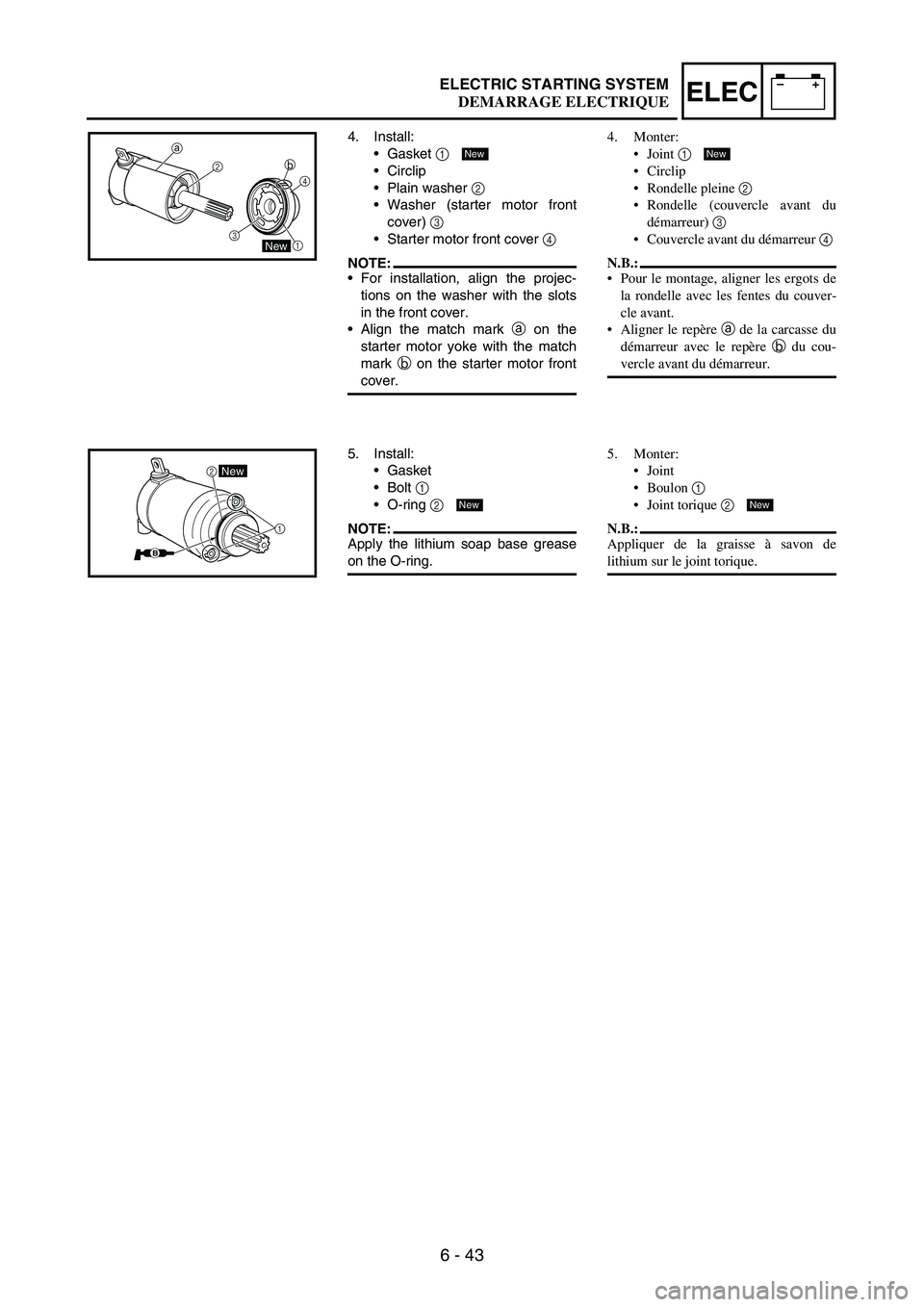

4. Install:
Gasket
1
Circlip
Plain washer
2
Washer (starter motor front
cover)
3
Starter motor front cover
4
NOTE:For installation, align the proj
