6 - 54
–+ELEC

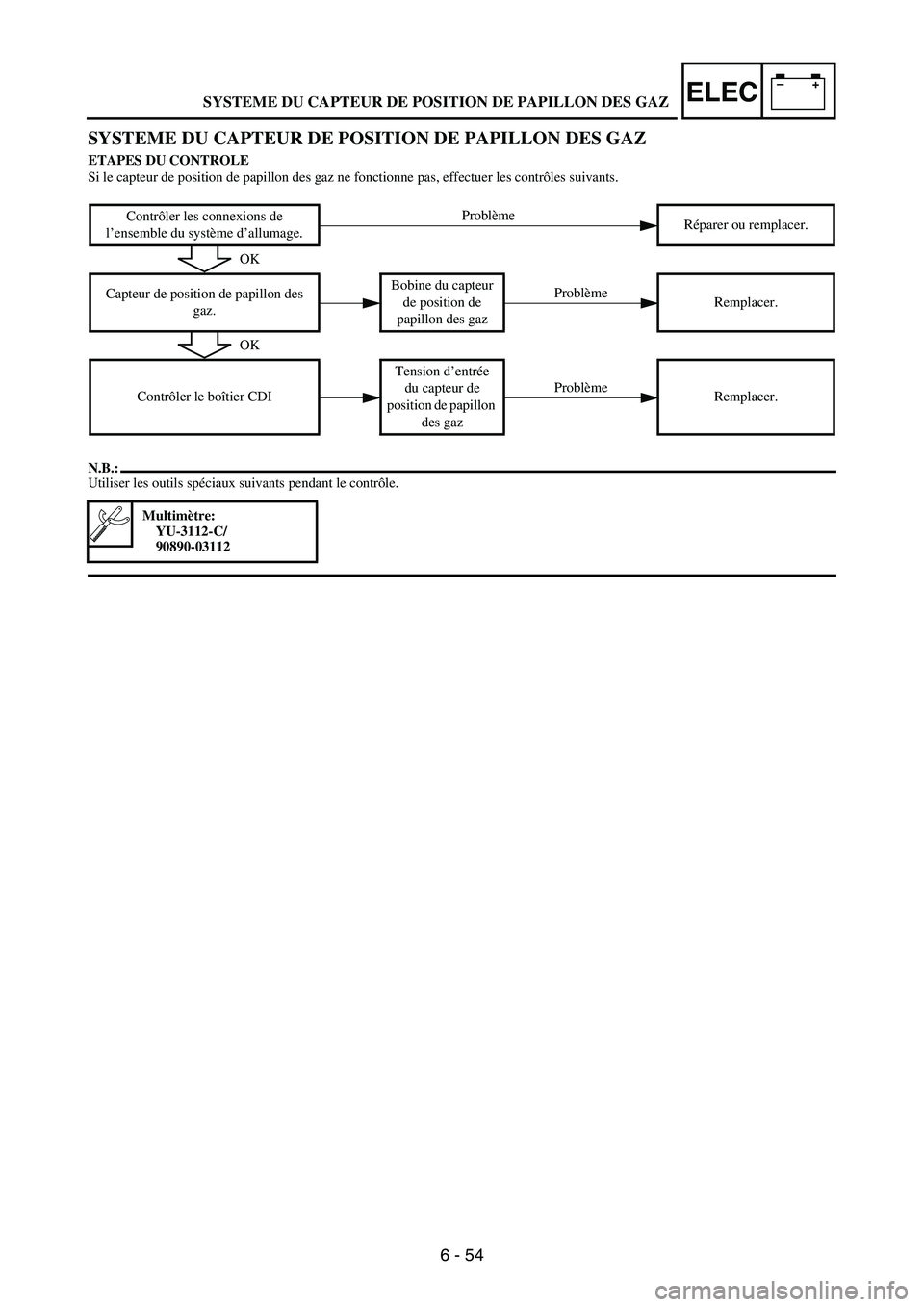

SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
ETAPES DU CONTROLE
Si le capteur de position de papillon des gaz ne fonctionne pas, effectuer les contrôles suivants.
N.B.:
Utiliser les outils spéciaux suivants pendant le contrôle.
Contrôler les connexions de
l’ensemble du système d’allumage.Réparer ou remplacer.
Capteur de position de papillon des
gaz.Bobine du capteur
de position de
papillon des gazRemplacer.
Contrôler le boîtier CDITension d’entrée
du capteur de
position de papillon
des gazRemplacer.
Multimètre:
YU-3112-C/
90890-03112
Problème
OK
Problème
OK
Problème
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ

6 - 55
–+ELEC
DROSSELKLAPPENSENSOR
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Drosselklappensensors, wenn dieser nicht funktioniert.
HINWEIS:
Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Kabelanschlüsse des gesamten
Zündsystems kontrollieren.Instand setzen, ggf.
erneuern.
Drosselklappensensor
kontrollieren.Drosselklappens
ensor-SpuleErneuern.
Zündbox kontrollieren.Drosselklappen-
sensor-Eingangs-
spannungErneuern.
Taschen-Multimeter:
YU-3112-C/
90890-03112
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
DROSSELKLAPPENSENSOR

6 - 56
–+ELEC
SISTEMA SENSORE POSIZIONE FARFALLA
OPERAZIONI PER IL CONTROLLO
Se il sensore posizione farfalla non funziona, eseguire le seguenti operazioni per il controllo.
NOTA:
Per questo controllo, utilizzare i seguenti attrezzi speciali.
Controllare completamente i
collegamenti dell’impianto di
accensione.Riparare o sostituire.
Controllare il sensore posizione
farfalla.Bobina sensore
posizione farfallaSostituire.
Controllare l’unità CDI.Tensione in entrata
sensore posizione
farfallaSostituire.
Tester tascabile:
YU-3112-C/
90890-03112
In cattivo stato
OK
In cattivo stato
OK
In cattivo stato
SISTEMA SENSORE POSIZIONE FARFALLA

6 - 57
–+ELEC
SISTEMA SENSOR DE POSICIÓN DEL ACELERADOR
PROCEDIMIENTO DE REVISIÓN
Si el sensor de posición del acelerador no funciona utilice el procedimiento de comprobación siguiente.
NOTA:
Utilice las herramientas especiales siguientes en esta revisión.
Comprobar las conexiones de todo
el sistema de encendido.Reparar o cambiar.
Comprobar el sensor de posición
del acelerador.Bobina del sensor
de posición del
aceleradorCambiar.
Comprobar la unidad CDI.Voltaje de entrada
del sensor de
posición del
aceleradorCambiar.
Comprobador de
bolsillo:
YU-3112-C/
90890-03112
Incorrecto
Correcto
Incorrecto
Correcto
Incorrecto
SISTEMA SENSOR DE POSICIÓN DEL ACELERADOR

6 - 58
–+ELEC
MEMO

6 - 59
–+ELECTHROTTLE POSITION SENSOR SYSTEM
HANDLING NOTE
CAUTION:
Do not loosen the screws (throttle
position sensor) 1
except when
changing the throttle position sen-
sor due to failure because it will
cause a drop in engine perfor-
mance.
1
EC624000COUPLERS AND LEADS
CONNECTION INSPECTION
1. Check:
Couplers and leads connec-
tion
Rust/dust/looseness/short-cir-
cuit
→ Repair or replace.
THROTTLE POSITION SENSOR
COIL INSPECTION
1. Inspect:
Throttle position sensor coil
resistance
Out of specification
→
Replace.
Tester (+) lead →
Blue lead 1

Tester (–) lead →
Black lead 2
Throttle
position
sensor coil
resistanceTester
selector
position
4 ~ 6 kΩ at
20 °C (68 °F)kΩ × 1
2. Loosen:
Throttle stop screw 1
NOTE:Turn out the throttle stop screw until
the throttle shaft is in the full close
position.
REMARQUES CONCERNANT LA
MANIPULATION
ATTENTION:
Ne pas desserrer les vis (capteur de
position de papillon des gaz) 1 sauf
en cas de remplacement du capteur de
position de papillon des gaz en raison
d’une panne, car cela provoquerait
une baisse des performances du
moteur.
CONTROLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:
Connexion des fiches rapides et
des fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
CONTROLE DE LA BOBINE DU
CAPTEUR DE POSITION DE
PAPILLON DES GAZ
1. Contrôler:
Résistance de la bobine du cap-
teur de position de papillon des
gaz
Hors spécifications → Rempla-
cer.
Fil (+) du multimètre → fil bleu 1
Fil (–) du multimètre → fil noir 2
Résistance de la
bobine du
capteur de
position de
papillon des gazPosition du
sélecteur du
multimètre
4 à 6 kΩ à 20 °C
(68 °F)kΩ × 1
2. Desserrer:
Vis de butée de papillon des gaz
1
N.B.:
Dévisser la vis de butée de papillon des
gaz jusqu’à ce que l’axe de papillon soit
en position complètement fermée.
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ

6 - 60
–+ELEC
HANDHABUNGSHINWEISE
ACHTUNG:
Die Drosselklappensensor-Schrau-
ben 1 dürfen nicht gelokkert wer-
den, außer wenn der Drosselklap-
pensensor zu erneuern ist.
STECKVERBINDER- UND
KABELANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
Steckverbinder- und Kabelan-
schlüsse
Rostig/staubig/locker/kurzge-
schlossen
→ Instand setzen,
ggf. erneuern.
DROSSELKLAPPENSENSOR-
SPULE KONTROLLIEREN
1. Kontrollieren:
Drosselklappensensor-Spu-
len-Widerstand
Nicht nach Vorgabe
→ Erneu-
ern.
Meßkabel (+) → Blau 1
Meßkabel (–) → Schwarz 2
Drosselklap-
pensensor-
Spulen-Wider-
standMeßgerät-
Wahl-
schalter
4–6 kΩ bei
20°C (68 °F)kΩ × 1
2. Lockern:
Leerlaufeinstellschraube
1
HINWEIS:
Die Leerlaufeinstellschraube heraus-
drehen, bis die Drosselklappenwelle
sich in der völlig geschlossenen Stel-
lung befindet.NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Non allentare le viti (sensore posizione
farfalla) 1 eccetto quando occorre
cambiare il sensore posizione farfalla
a causa di un guasto; l’allentamento
causerà un calo delle prestazioni del
motore.
CONTROLLO COLLEGAMENTI
ACCOPPIATORI E CAVI
1. Controllare:
Collegamenti accoppiatori e cavi
Ruggine/polvere/lentezza/corto-
circuito → Riparare o sostituire.
CONTROLLO BOBINA SENSORE
POSIZIONE FARFALLA
1. Controllare:
Resistenza bobina sensore posi-
zione farfalla
Non conforme alle specifiche →
Sostituire.
Tester (+) cavo → Cavo blu 1
Tester (–) cavo → Cavo nero 2
Resistenza
bobina sensore
posizione
farfallaPosizione
del selettore
del tester
4 ~ 6 kΩ a 20 °C
(68 °F)kΩ × 1
2. Allentare:
Vite di arresto valvola a farfalla
1
NOTA:
Svitare la vite di arresto della valvola a
farfalla finché l’albero farfalla non rag-
giunga la posizione completamente
chiusa. NOTA RELATIVA A LA
MANIPULACIÓN
ATENCION:
No afloje los tornillos (sensor de
posición del acelerador) 1 salvo
para cambiar el sensor de posi-
ción del acelerador debido a un
fallo, ya que provocará una dismi-
nución de las prestaciones del
motor.
COMPROBACIÓN DE LA
CONEXIÓN DE ACOPLADORES Y
CABLES
1. Comprobar:
Conexión de acopladores y
cables
Óxido/staub/flojas/cortocir-
cuito
→ Reparar o cambiar.
COMPROBACIÓN DE LA BOBINA
DEL SENSOR DE POSICIÓN DEL
ACELERADOR
1. Comprobar:
Resistencia de la bobina del
sensor de posición del acele-
rador
Fuera del valor especificado
→ Cambiar.
Comprobador (+) cable →
Cable azul 1
Comprobador (–) cable →
Cable negro 2
Resistencia de
la bobina del
sensor de
posición del
aceleradorPosición
del selector
del com-
probador
4 ~ 6 kΩ a
20°C (68 °F)kΩ × 1
2. Aflojar:
Tornillo de tope del acelerador
1
NOTA:
Gire el tornillo de tope del acelerador
hasta que el eje del acelerador esté
en posición completamente cerrada.
DROSSELKLAPPENSENSOR
SISTEMA SENSORE POSIZIONE FARFALLA
SISTEMA SENSOR DE POSICIÓN DEL ACELERADOR

6 - 61
–+ELECTHROTTLE POSITION SENSOR SYSTEM
3. Inspect:
Throttle position sensor coil
variable resistance
Check that the resistance in
increased as the throttle grip is
moved from the full close posi-
tion to the full open position.
Out of specification
→
Replace.
Tester (+) lead →
Yellow lead 1

Tester (–) lead →
Black lead 2

Throttle
position sensor
coil variable
resistanceTester
selector
position
Full
closedFull
opened
kΩ
×
1 Zero ~
3 kΩ
at
20 °C
(68 °F)4 ~ 6 kΩ

at 20 °C
(68 °F)
THROTTLE POSITION SENSOR
REPLACEMENT AND
ADJUSTMENT
1. Remove:
Throttle position sensor cou-
pler
Screw
(throttle position sensor)
1
Throttle position sensor
2
NOTE:Loosen the screws (throttle position
sensor) using the T25 bit.
2. Replace:
Throttle position sensor
12
3. Install:
Throttle position sensor
1
Screw
(throttle position sensor)
2
Throttle position sensor cou-
pler
NOTE:Align the slot
a in the throttle posi-
tion sensor with the projection b
on the carburetor.
Temporarily tighten the screws
(throttle position sensor).
21
b
a
3. Contrôler:
Résistance variable de la bobine
du capteur de position de papillon
des gaz
Vérifier que la résistance aug-
mente lorsque l’on déplace la poi-
gnée des gaz de la position
complètement fermée à la posi-
tion complètement ouverte.
Hors spécifications → Remplacer.
Fil (+) du multimètre →
fil jaune 1
Fil (–) du multimètre → fil noir 2
Résistance variable
de la bobine du cap-
teur de position de
papillon des gazPosition du
sélecteur
du multi-
mètre
Complète-
ment
ferméComplète-
ment
ouvert
kΩ × 1
Zéro à
3 kΩ à
20 °C
(68 °F)4 à 6kΩ
à 20 °C
(68 °F)
REMPLACEMENT ET REGLAGE
DU CAPTEUR DE POSITION DE
PAPILLON DES GAZ
1. Déposer:
Fiche rapide du capteur de posi-
tion de papillon des gaz
Vis
(capteur de position de papillon
des gaz) 1
Capteur de position de papillon
des gaz 2
N.B.:
Desserrer les vis (capteur de position de
papillon des gaz) à l’aide de la mèche T25.
2. Remplacer:
Capteur de position de papillon
des gaz
3. Monter:
Capteur de position de papillon
des gaz 1
Vis
(capteur de position de papillon
des gaz) 2
Fiche rapide du capteur de posi-
tion de papillon des gaz
N.B.:
Aligner la fente a du capteur de posi-
tion de papillon des gaz avec la saillie
b du carburateur.
Serrer provisoirement les vis (capteur
de position de papillon des gaz).
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ

6 - 62
–+ELEC
3. Kontrollieren:
Drosselklappensensor-Wider-
stand
Darauf achten, daß der Wider-
stand allmählich ansteigt,
während der Gasdrehgriff
geöffnet wird.
Nicht nach Vorgabe
→ Erneu-
ern.
DROSSELKLAPPENSENSOR
ERNEUERN UND EINSTELLEN
1. Demontieren:
Drosselklappensensor-Steck-
verbinder
Schraube
(Drosselklappensensor)
1
Drosselklappensensor
2
HINWEIS:
Die Drosselklappensensor-Schrau-
ben mit einem T25-Einsatz lockern.
2. Erneuern:
Drosselklappensensor Meßkabel (+) → Gelb 1
Meßkabel (–) → Schwarz 2
Drosselklap-
pensensor-
WiderstandMeßge-
rät-Wahl-
schalter
Ganz
geschlos-
senGanz
geöffnet
kΩ × 1 Null–
3kΩ
bei
20 °C
(68 °F)4–6kΩ
bei
20 °C
(68 °F)
3. Montieren:
Drosselklappensensor
1
Schraube
(Drosselklappensensor)
2
Drosselklappensensor-Steck-
verbinder
HINWEIS:
Die Haltenase
b am Vergaser
muß in der Nut
a im Drosselklap-
pensensor sitzen.
Die Drosselklappensensor-
Schrauben provisorisch festzie-
hen.3. Controllare:
Resistenza variabile bobina sen-
sore posizione farfalla
Controllare che la resistenza
aumenti muovendo la manopola
dell’acceleratore dalla posizione
completamente chiusa a quella
completamente aperta.
Non conforme alle specifiche →
Sostituire.
SOSTITUZIONE E REGOLAZIONE
SENSORE POSIZIONE FARFALLA
1. Togliere:
Accoppiatore sensore posizione
farfalla
Vite
(sensore posizione farfalla) 1
Sensore posizione farfalla 2
NOTA:
Allentare le viti (sensore posizione far-
falla) con un attrezzo con una punta T25.
2. Sostituire:
Sensore posizione farfalla Tester (+) cavo → Cavo giallo 1
Tester (–) cavo → Cavo nero 2
Resistenza
variabile bobina
sensore posizione
farfallaPosizione
del
selettore
del tester
Comple-
tamente
chiusoComple-
tamente
aperto
kΩ × 1
Zero ~
3kΩ a
20 °C
(68 °F)4 ~ 6 kΩ
a 20 °C
(68 °F)
3. Installare:
Sensore posizione farfalla 1
Vite
(sensore posizione farfalla) 2
Accoppiatore sensore posizione
farfalla
NOTA:
Allineare la fessura a del sensore
posizione farfalla con la sporgenza b
sul carburatore.
Serrare temporaneamente le viti (sen-
sore posizione farfalla).3. Comprobar:
Resistencia variable de la
bobina del sensor de posición
del acelerador
Compruebe si la resistencia
aumenta a medida que el puño
del acelerador se desplaza
desde la posición completa-
mente cerrada a la posición
completamente abierta.
Fuera del valor especificado
→ Cambiar.
CAMBIO Y AJUSTE DEL SENSOR
DE POSICIÓN DEL ACELERADOR
1. Extraer:
Acoplador del sensor de posi-
ción del acelerador
Tornillo
(sensor de posición del acele-
rador)
1
Sensor de posición del acele-
rador)
2
NOTA:
Afloje los tornillos (sensor de posición
del acelerador) con la punta T25.
2. Cambiar:
Sensor de posición del acele-
rador
3. Instalar:
Sensor de posición del acele-
rador
1
Tornillo
(sensor de posición del acele-
rador)
2
Acoplador del sensor de posi-
ción del acelerador
NOTA:
Alinee la ranura
a del sensor de
posición del acelerador con el
saliente
b del carburador.
Apriete provisionalmente los torni-
llos (sensor de posición del acele-
rador). Comprobador (+) cable →
Cable amarillo 1
Comprobador (–) cable →
Cable negro 2
Resistencia
variable de la
bobina del sen-
sor de posición
del aceleradorPosición
del selec-
tor del
compro-
bador
Comple-
tamente
cerradoComple-
tamente
abierto
kΩ × 1
Cero ~
3 kΩ a
20 °C
(68 °F)4 ~ 6 kΩ
a 20 °C
(68 °F)
DROSSELKLAPPENSENSOR
SISTEMA SENSORE POSIZIONE FARFALLA
SISTEMA SENSOR DE POSICIÓN DEL ACELERADOR

6 - 63
–+ELECTHROTTLE POSITION SENSOR SYSTEM
4. Adjust:
Engine idling speed
Refer to “ENGINE IDLING
SPEED ADJUSTMENT” sec-
tion in the CHAPTER 3.
5. Insert the thin electric conduc-
tors
2 (lead) into the throttle
position sensor coupler
1, as
shown, and connect the tester to
them.
CAUTION:
Do not insert the electric con-
ductors more than required
because it may reduce the
waterproof function of the cou-
pler.
Make sure that a short-circuit
does not develop between the
terminals because it may cause
damage to electrical compo-
nents. Tester (+) lead →
Yellow lead 3

Tester (–) lead →
Black lead 4

6. Start the engine.
7. Adjust:
Throttle position sensor out-
put voltage
Adjustment steps:
Adjust the installation angle of the
throttle position sensor
1 to
obtain the specified output volt-
age.
NOTE:Measure the output voltage accu-
rately with a digital electronic volt-
meter that gives an easy reading
of a small voltage.
Throttle
position
sensor output
voltageTester
selector
position
0.58 ~ 0.78 V DCV
4. Régler:
Régime de ralenti du moteur
Se reporter à la section
“REGLAGE DU REGIME DE
RALENTI DU MOTEUR” au
CHAPITRE 3.
5. Introduire les fins conducteurs élec-
triques 2 (fils) dans la fiche rapide
du capteur de position de papillon
des gaz 1, comme illustré, et y rac-
corder le multimètre.
ATTENTION:
Ne pas introduire les conducteurs
électriques plus que nécessaire
parce que cela risque de réduire
l’étanchéité de la fiche rapide.
Veiller à ce qu’aucun court-circuit
ne se produise entre les bornes car
cela risque d’endommager les com-
posants électriques. Fil (+) du multimètre →
fil jaune 3
Fil (–) du multimètre → fil noir 4
6. Mettre le moteur en marche.
7. Régler:
Tension de sortie du capteur de
position de papillon des gaz
Étapes du réglage:
Régler l’angle de montage du capteur
de position de papillon des gaz 1 de
manière à obtenir la tension de sortie
spécifiée.
N.B.:
Mesurer avec précision la tension de
sortie à l’aide d’un voltmètre électro-
nique permettant une lecture facile
des faibles tensions.
Tension de sor-
tie du capteur
de position de
papillon des gazPosition du
sélecteur du
multimètre
0,58 à 0,78 V DCV
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ
