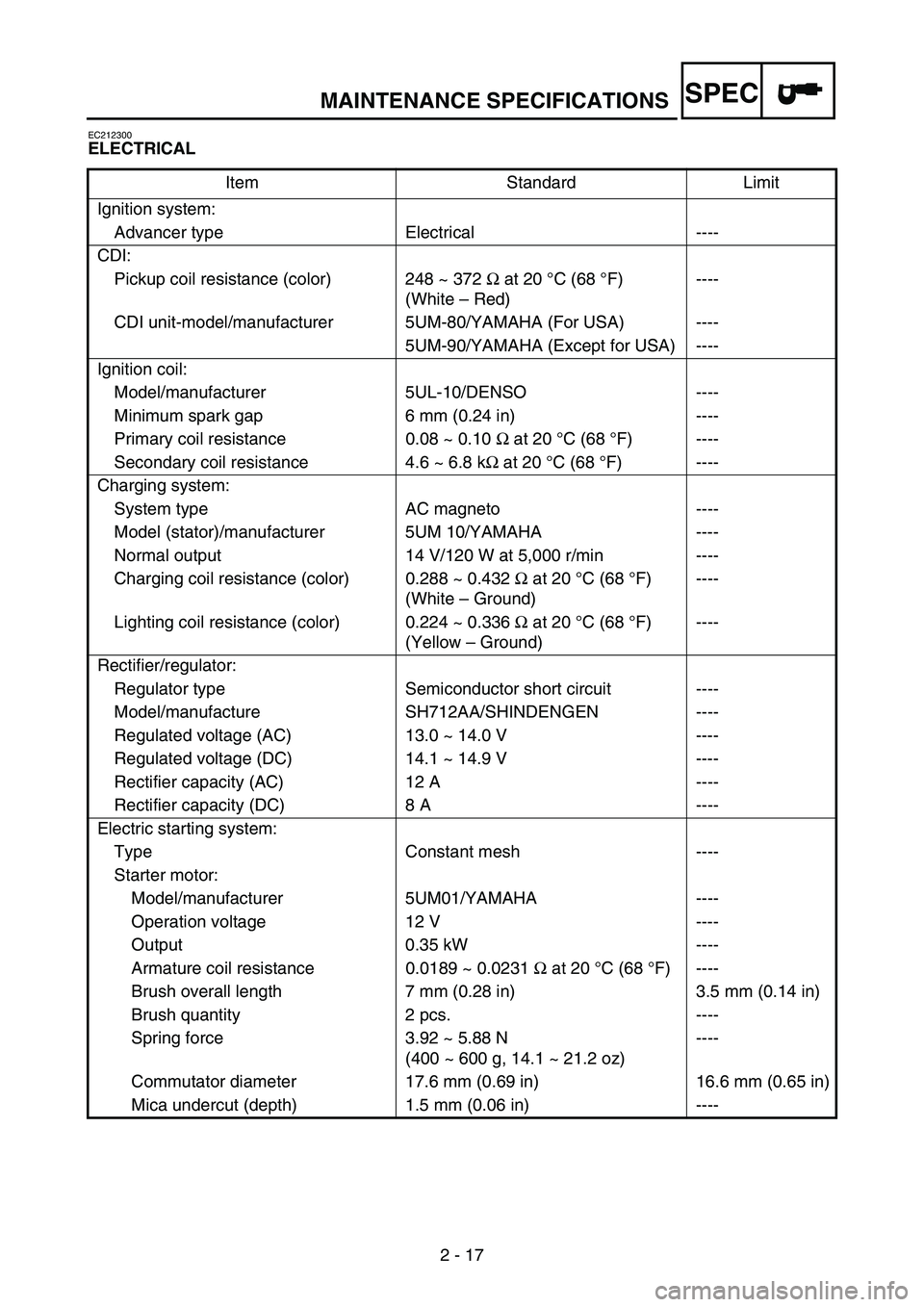

MAINTENANCE SPECIFICATIONS
2 - 17
SPEC
EC212300
ELECTRICAL
Item Standard Limit
Ignition system:
Advancer type Electrical ----
CDI:
Pickup coil resistance (color) 248 ~ 372 Ω at 20°C (68 °F)
(White – Red)----
CDI unit-model/manufacturer 5UM-80/YAMAHA (For USA) ----
5UM-90/YAMAHA (Except for USA) ----
Ignition coil:
Model/manufacturer 5UL-10/DENSO ----
Minimum spark gap 6 mm (0.24 in) ----
Primary coil resistance 0.08 ~ 0.10 Ω at 20 °C (68 °F) ----
Secondary coil resistance 4.6 ~ 6.8 kΩ at 20 °C (68 °F) ----
Charging system:
System type AC magneto ----
Model (stator)/manufacturer 5UM 10/YAMAHA ----
Normal output 14 V/120 W at 5,000 r/min ----
Charging coil resistance (color) 0.288 ~ 0.432 Ω at 20 °C (68 °F)
(White – Ground)----
Lighting coil resistance (color) 0.224 ~ 0.336 Ω at 20 °C (68 °F)
(Yellow – Ground)----
Rectifier/regulator:
Regulator type Semiconductor short circuit ----
Model/manufacture SH712AA/SHINDENGEN ----
Regulated voltage (AC) 13.0 ~ 14.0 V ----
Regulated voltage (DC) 14.1 ~ 14.9 V ----
Rectifier capacity (AC) 12 A ----
Rectifier capacity (DC) 8 A ----
Electric starting system:
Type Constant mesh ----
Starter motor:
Model/manufacturer 5UM01/YAMAHA ----
Operation voltage 12 V ----
Output 0.35 kW ----
Armature coil resistance 0.0189 ~ 0.0231 Ω at 20 °C (68 °F) ----
Brush overall length 7 mm (0.28 in) 3.5 mm (0.14 in)
Brush quantity 2 pcs. ----
Spring force 3.92 ~ 5.88 N
(400 ~ 600 g, 14.1 ~ 21.2 oz)----
Commutator diameter 17.6 mm (0.69 in) 16.6 mm (0.65 in)
Mica undercut (depth) 1.5 mm (0.06 in) ----

MAINTENANCE SPECIFICATIONS
2 - 18
SPEC
NOTE:
Tighten the rotor nut to 65 Nm (6.5 m  kg, 47 ft  lb), loosen and retighten the rotor nut to 65 Nm
(6.5 m  kg, 47 ft  lb). Starter relay:
Model/manufacturer 2768090-A/JIDECO ----
Amperage rating 180 A ----
Coil winding resistance 4.2 ~ 4.6 Ω at 20 °C (68 °F) ----
Starting circuit cut-off relay:
Model/manufacturer ACM33221 M06/MATSUSHITA ----
Coil winding resistance 75.69 ~ 92.51 Ω at 20 °C (68 °F) ----
Fuse (amperage × quantity):
Main fuse 10 A × 1 ----
Reserve fuse 10 A × 1 ----
Part to be tightened Thread size Q’tyTightening torque
Nm m·kg ft·lb
Stator M5 × 0.8 2 7 0.7 5.1
Holder (AC magneto lead) M5 × 0.8 2 7 0.7 5.1
Rotor M12 × 1.25 1 Refer to NOTE.
Neutral switch M5 × 0.8 2 4 0.4 2.9
Starter motor M6 × 1.0 2 10 1.0 7.2
Starter relay terminal M6 × 1.0 2 4 0.4 2.9
Negative lead and cylinder head M6 × 1.0 1 10 1.0 7.2 Item Standard Limit

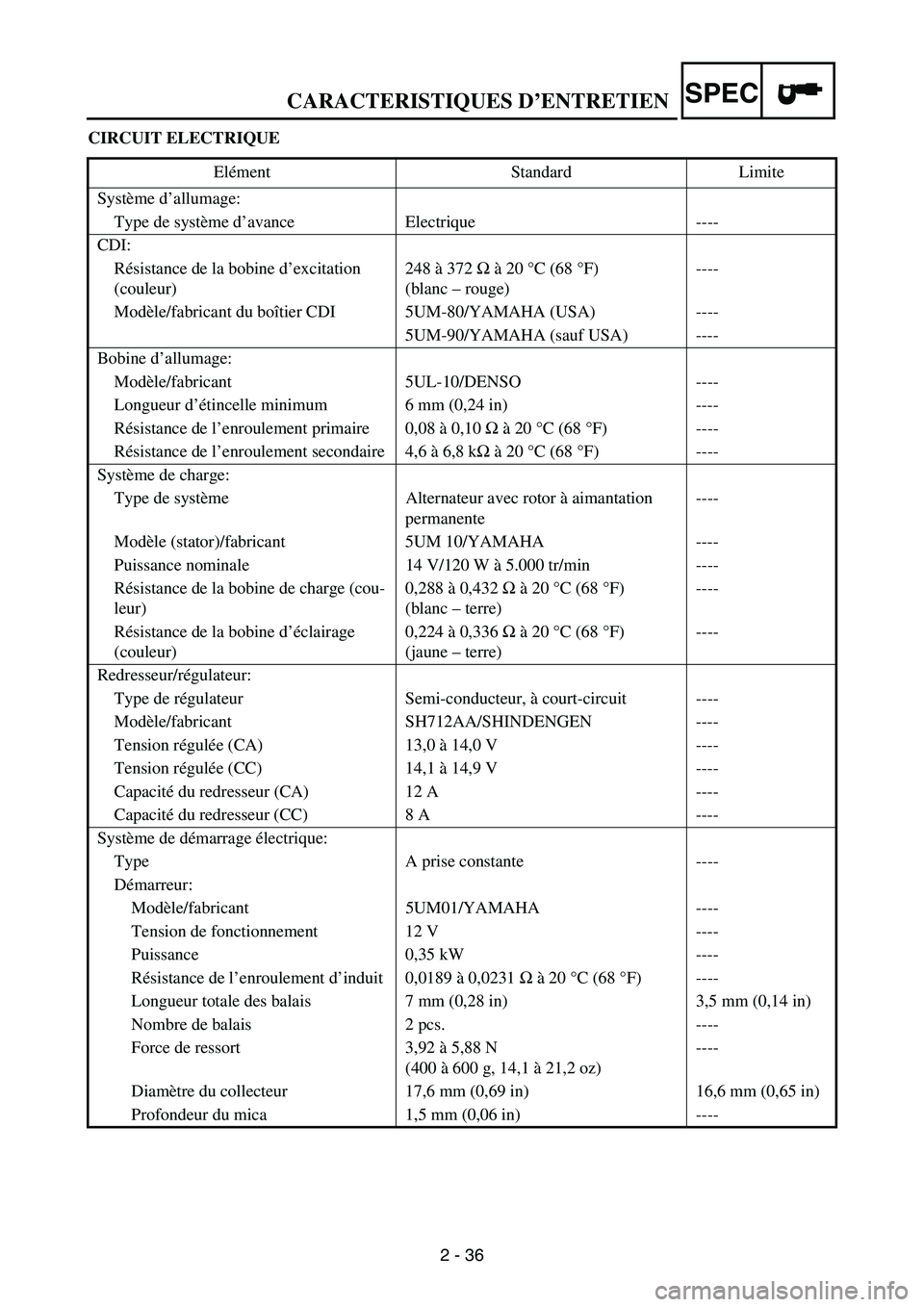

CARACTERISTIQUES D’ENTRETIEN
2 - 36
SPEC
CIRCUIT ELECTRIQUE
Elément Standard Limite
Système d’allumage:
Type de système d’avance Electrique ----
CDI:
Résistance de la bobine d’excitation
(couleur)248 à 372 Ω à 20°C (68 °F)
(blanc – rouge)----
Modèle/fabricant du boîtier CDI 5UM-80/YAMAHA (USA) ----
5UM-90/YAMAHA (sauf USA) ----
Bobine d’allumage:
Modèle/fabricant 5UL-10/DENSO ----
Longueur d’étincelle minimum 6 mm (0,24 in) ----
Résistance de l’enroulement primaire 0,08 à 0,10 Ω à 20 °C (68 °F) ----
Résistance de l’enroulement secondaire 4,6 à 6,8 kΩ à 20 °C (68 °F) ----
Système de charge:
Type de système Alternateur avec rotor à aimantation
permanente----
Modèle (stator)/fabricant 5UM 10/YAMAHA ----
Puissance nominale 14 V/120 W à 5.000 tr/min ----
Résistance de la bobine de charge (cou-
leur)0,288 à 0,432 Ω à 20°C (68 °F)
(blanc – terre)----
Résistance de la bobine d’éclairage
(couleur)0,224 à 0,336 Ω à 20°C (68 °F)
(jaune – terre)----
Redresseur/régulateur:
Type de régulateur Semi-conducteur, à court-circuit ----
Modèle/fabricant SH712AA/SHINDENGEN ----
Tension régulée (CA) 13,0 à 14,0 V ----
Tension régulée (CC) 14,1 à 14,9 V ----
Capacité du redresseur (CA) 12 A ----
Capacité du redresseur (CC) 8 A ----
Système de démarrage électrique:
Type A prise constante ----
Démarreur:
Modèle/fabricant 5UM01/YAMAHA ----
Tension de fonctionnement 12 V ----
Puissance 0,35 kW ----
Résistance de l’enroulement d’induit 0,0189 à 0,0231 Ω à 20 °C (68 °F) ----
Longueur totale des balais 7 mm (0,28 in) 3,5 mm (0,14 in)
Nombre de balais 2 pcs. ----
Force de ressort 3,92 à 5,88 N
(400 à 600 g, 14,1 à 21,2 oz)----
Diamètre du collecteur 17,6 mm (0,69 in) 16,6 mm (0,65 in)
Profondeur du mica 1,5 mm (0,06 in) ----

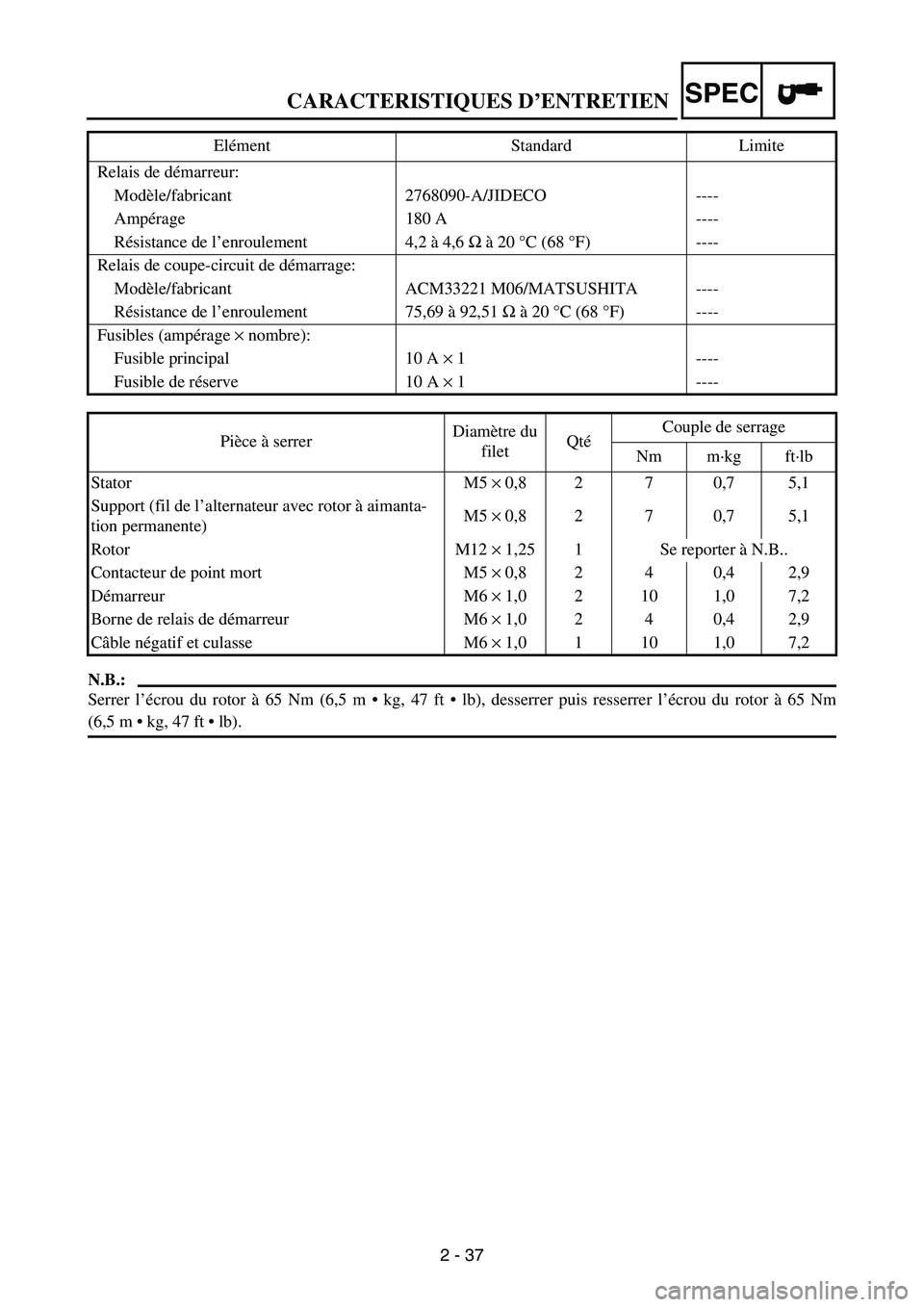

CARACTERISTIQUES D’ENTRETIEN
2 - 37
SPEC
N.B.:
Serrer l’écrou du rotor à 65 Nm (6,5 m  kg, 47 ft  lb), desserrer puis resserrer l’écrou du rotor à 65 Nm
(6,5 m  kg, 47 ft  lb). Relais de démarreur:
Modèle/fabricant 2768090-A/JIDECO ----
Ampérage 180 A ----
Résistance de l’enroulement 4,2 à 4,6 Ω à 20 °C (68 °F) ----
Relais de coupe-circuit de démarrage:
Modèle/fabricant ACM33221 M06/MATSUSHITA ----
Résistance de l’enroulement 75,69 à 92,51 Ω à 20 °C (68 °F) ----
Fusibles (ampérage × nombre):
Fusible principal 10 A × 1 ----
Fusible de réserve 10 A × 1 ----
Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Stator M5 × 0,8 2 7 0,7 5,1
Support (fil de l’alternateur avec rotor à aimanta-
tion permanente)M5 × 0,8 2 7 0,7 5,1
Rotor M12 × 1,25 1 Se reporter à N.B..
Contacteur de point mort M5 × 0,8 2 4 0,4 2,9
Démarreur M6 × 1,0 2 10 1,0 7,2
Borne de relais de démarreur M6 × 1,0 2 4 0,4 2,9
Câble négatif et culasse M6 × 1,0 1 10 1,0 7,2 Elément Standard Limite

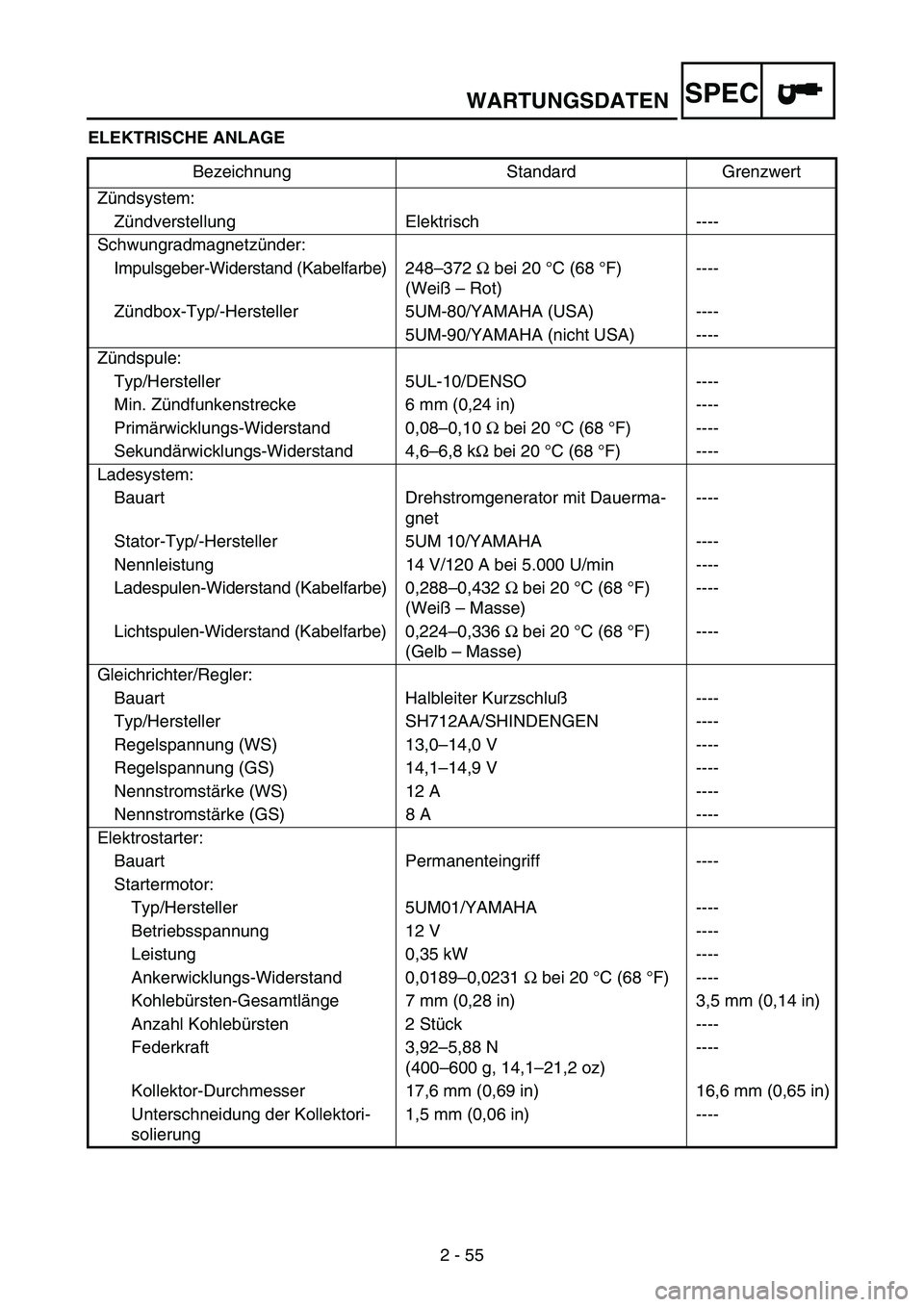

WARTUNGSDATEN
2 - 55
SPEC
ELEKTRISCHE ANLAGE
Bezeichnung Standard Grenzwert
Zündsystem:
Zündverstellung Elektrisch ----
Schwungradmagnetzünder:
Impulsgeber-Widerstand (Kabelfarbe)248–372 Ω bei 20°C (68 °F)
(Weiß – Rot)----
Zündbox-Typ/-Hersteller 5UM-80/YAMAHA (USA) ----
5UM-90/YAMAHA (nicht USA) ----
Zündspule:
Typ/Hersteller 5UL-10/DENSO ----
Min. Zündfunkenstrecke 6 mm (0,24 in) ----
Primärwicklungs-Widerstand 0,08–0,10 Ω bei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 4,6–6,8 kΩ bei 20 °C (68 °F) ----
Ladesystem:
Bauart Drehstromgenerator mit Dauerma-
gnet----
Stator-Typ/-Hersteller 5UM 10/YAMAHA ----
Nennleistung 14 V/120 A bei 5.000 U/min ----
Ladespulen-Widerstand (Kabelfarbe) 0,288–0,432 Ω bei 20 °C (68 °F)
(Weiß – Masse)----
Lichtspulen-Widerstand (Kabelfarbe) 0,224–0,336 Ω bei 20 °C (68 °F)
(Gelb – Masse)----
Gleichrichter/Regler:
Bauart Halbleiter Kurzschluß----
Typ/Hersteller SH712AA/SHINDENGEN ----
Regelspannung (WS) 13,0–14,0 V ----
Regelspannung (GS) 14,1–14,9 V ----
Nennstromstärke (WS) 12 A ----
Nennstromstärke (GS) 8 A ----
Elektrostarter:
Bauart Permanenteingriff ----
Startermotor:
Typ/Hersteller 5UM01/YAMAHA ----
Betriebsspannung 12 V ----
Leistung 0,35 kW ----
Ankerwicklungs-Widerstand 0,0189–0,0231 Ω bei 20 °C (68 °F) ----
Kohlebürsten-Gesamtlänge 7 mm (0,28 in) 3,5 mm (0,14 in)
Anzahl Kohlebürsten 2 Stück ----
Federkraft 3,92–5,88 N
(400–600 g, 14,1–21,2 oz)----
Kollektor-Durchmesser 17,6 mm (0,69 in) 16,6 mm (0,65 in)
Unterschneidung der Kollektori-
solierung1,5 mm (0,06 in) ----

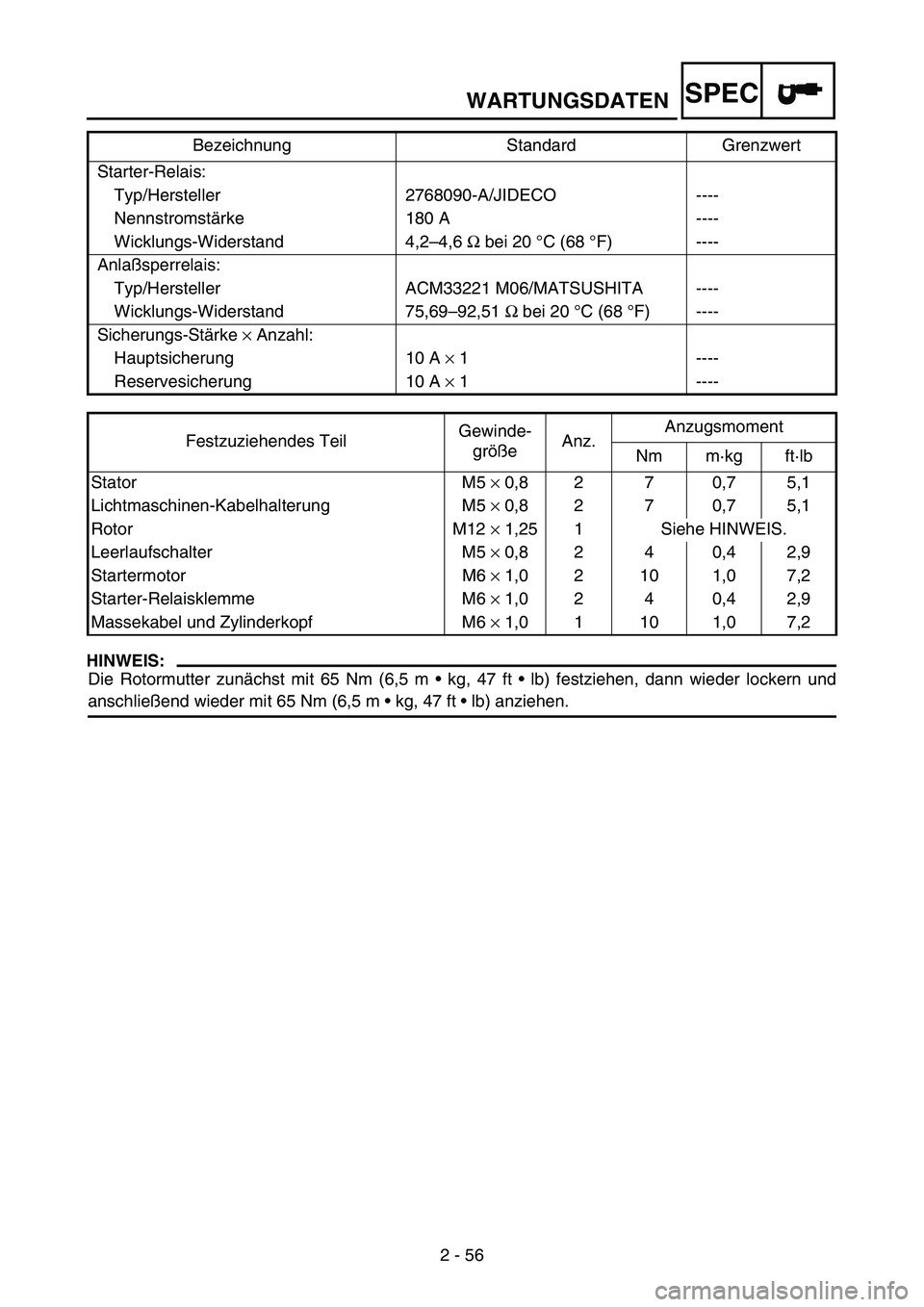

WARTUNGSDATEN
2 - 56
SPEC
HINWEIS:
Die Rotormutter zunächst mit 65 Nm (6,5 m  kg, 47 ft  lb) festziehen, dann wieder lockern und
anschließend wieder mit 65 Nm (6,5 m  kg, 47 ft  lb) anziehen. Starter-Relais:
Typ/Hersteller 2768090-A/JIDECO ----
Nennstromstärke 180 A ----
Wicklungs-Widerstand 4,2–4,6 Ω bei 20 °C (68 °F) ----
Anlaßsperrelais:
Typ/Hersteller ACM33221 M06/MATSUSHITA ----
Wicklungs-Widerstand 75,69–92,51 Ω bei 20 °C (68 °F) ----
Sicherungs-Stärke × Anzahl:
Hauptsicherung 10 A × 1 ----
Reservesicherung 10 A × 1 ----
Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Stator M5 × 0,8 2 7 0,7 5,1
Lichtmaschinen-Kabelhalterung M5 × 0,8 2 7 0,7 5,1
Rotor M12 × 1,25 1 Siehe HINWEIS.
Leerlaufschalter M5 × 0,8 2 4 0,4 2,9
Startermotor M6 × 1,0 2 10 1,0 7,2
Starter-Relaisklemme M6 × 1,0 2 4 0,4 2,9
Massekabel und Zylinderkopf M6 × 1,0 1 10 1,0 7,2 Bezeichnung Standard Grenzwert

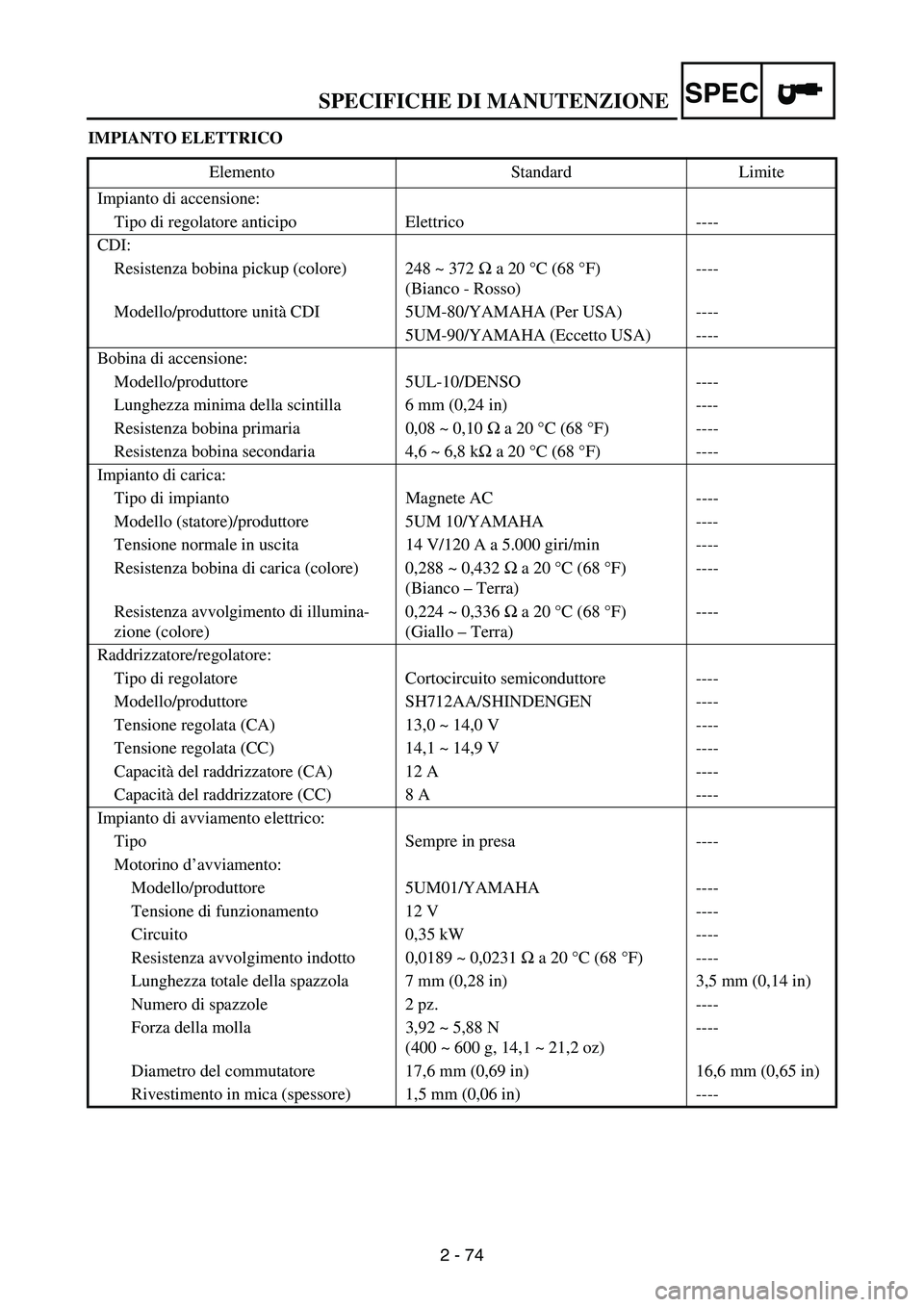

SPECIFICHE DI MANUTENZIONE
2 - 74
SPEC
IMPIANTO ELETTRICO
Elemento Standard Limite
Impianto di accensione:
Tipo di regolatore anticipo Elettrico ----
CDI:
Resistenza bobina pickup (colore) 248 ~ 372 Ω a 20°C (68 °F)
(Bianco - Rosso)----
Modello/produttore unità CDI 5UM-80/YAMAHA (Per USA) ----
5UM-90/YAMAHA (Eccetto USA) ----
Bobina di accensione:
Modello/produttore 5UL-10/DENSO ----
Lunghezza minima della scintilla 6 mm (0,24 in) ----
Resistenza bobina primaria 0,08 ~ 0,10 Ω a 20 °C (68 °F) ----
Resistenza bobina secondaria 4,6 ~ 6,8 kΩ a 20 °C (68 °F) ----
Impianto di carica:
Tipo di impianto Magnete AC ----
Modello (statore)/produttore 5UM 10/YAMAHA ----
Tensione normale in uscita 14 V/120 A a 5.000 giri/min ----
Resistenza bobina di carica (colore) 0,288 ~ 0,432 Ω a 20 °C (68 °F)
(Bianco – Terra)----
Resistenza avvolgimento di illumina-
zione (colore)0,224 ~ 0,336 Ω a 20 °C (68 °F)
(Giallo – Terra)----
Raddrizzatore/regolatore:
Tipo di regolatore Cortocircuito semiconduttore ----
Modello/produttore SH712AA/SHINDENGEN ----
Tensione regolata (CA) 13,0 ~ 14,0 V ----
Tensione regolata (CC) 14,1 ~ 14,9 V ----
Capacità del raddrizzatore (CA) 12 A ----
Capacità del raddrizzatore (CC) 8 A ----
Impianto di avviamento elettrico:
Tipo Sempre in presa ----
Motorino d’avviamento:
Modello/produttore 5UM01/YAMAHA ----
Tensione di funzionamento 12 V ----
Circuito 0,35 kW ----
Resistenza avvolgimento indotto 0,0189 ~ 0,0231 Ω a 20 °C (68 °F) ----
Lunghezza totale della spazzola 7 mm (0,28 in) 3,5 mm (0,14 in)
Numero di spazzole 2 pz. ----
Forza della molla 3,92 ~ 5,88 N
(400 ~ 600 g, 14,1 ~ 21,2 oz)----
Diametro del commutatore 17,6 mm (0,69 in) 16,6 mm (0,65 in)
Rivestimento in mica (spessore) 1,5 mm (0,06 in) ----

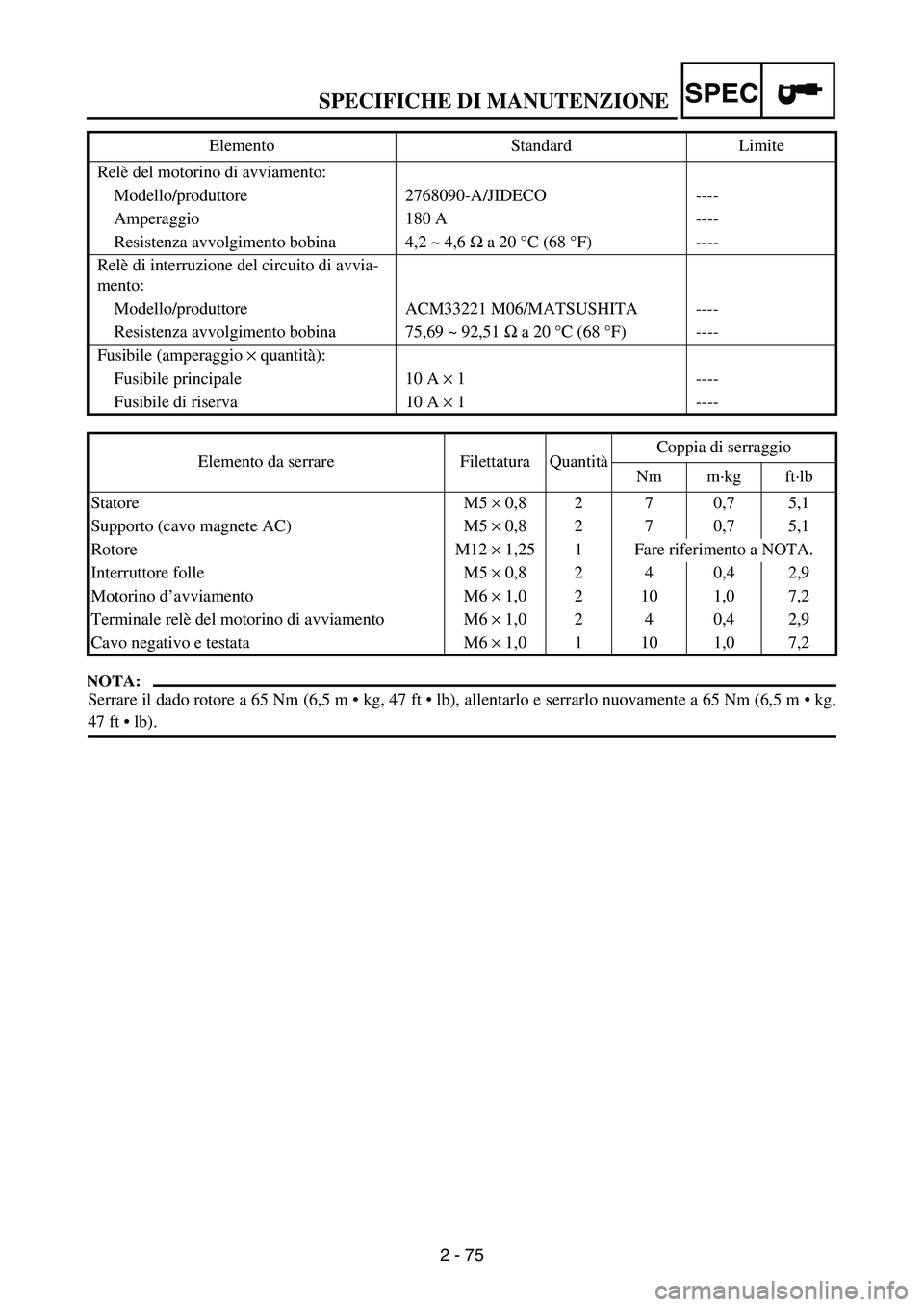

SPECIFICHE DI MANUTENZIONE
2 - 75
SPEC
NOTA:
Serrare il dado rotore a 65 Nm (6,5 m  kg, 47 ft  lb), allentarlo e serrarlo nuovamente a 65 Nm (6,5 m  kg,
47 ft  lb). Relè del motorino di avviamento:
Modello/produttore 2768090-A/JIDECO ----
Amperaggio 180 A ----
Resistenza avvolgimento bobina 4,2 ~ 4,6 Ω a 20 °C (68 °F) ----
Relè di interruzione del circuito di avvia-
mento:
Modello/produttore ACM33221 M06/MATSUSHITA ----
Resistenza avvolgimento bobina 75,69 ~ 92,51 Ω a 20 °C (68 °F) ----
Fusibile (amperaggio × quantità):
Fusibile principale 10 A × 1 ----
Fusibile di riserva 10 A × 1 ----
Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb
Statore M5 × 0,8 2 7 0,7 5,1
Supporto (cavo magnete AC) M5 × 0,8 2 7 0,7 5,1
Rotore M12 × 1,25 1 Fare riferimento a NOTA.
Interruttore folle M5 × 0,8 2 4 0,4 2,9
Motorino d’avviamento M6 × 1,0 2 10 1,0 7,2
Terminale relè del motorino di avviamento M6 × 1,0 2 4 0,4 2,9
Cavo negativo e testata M6 × 1,0 1 10 1,0 7,2 Elemento Standard Limite

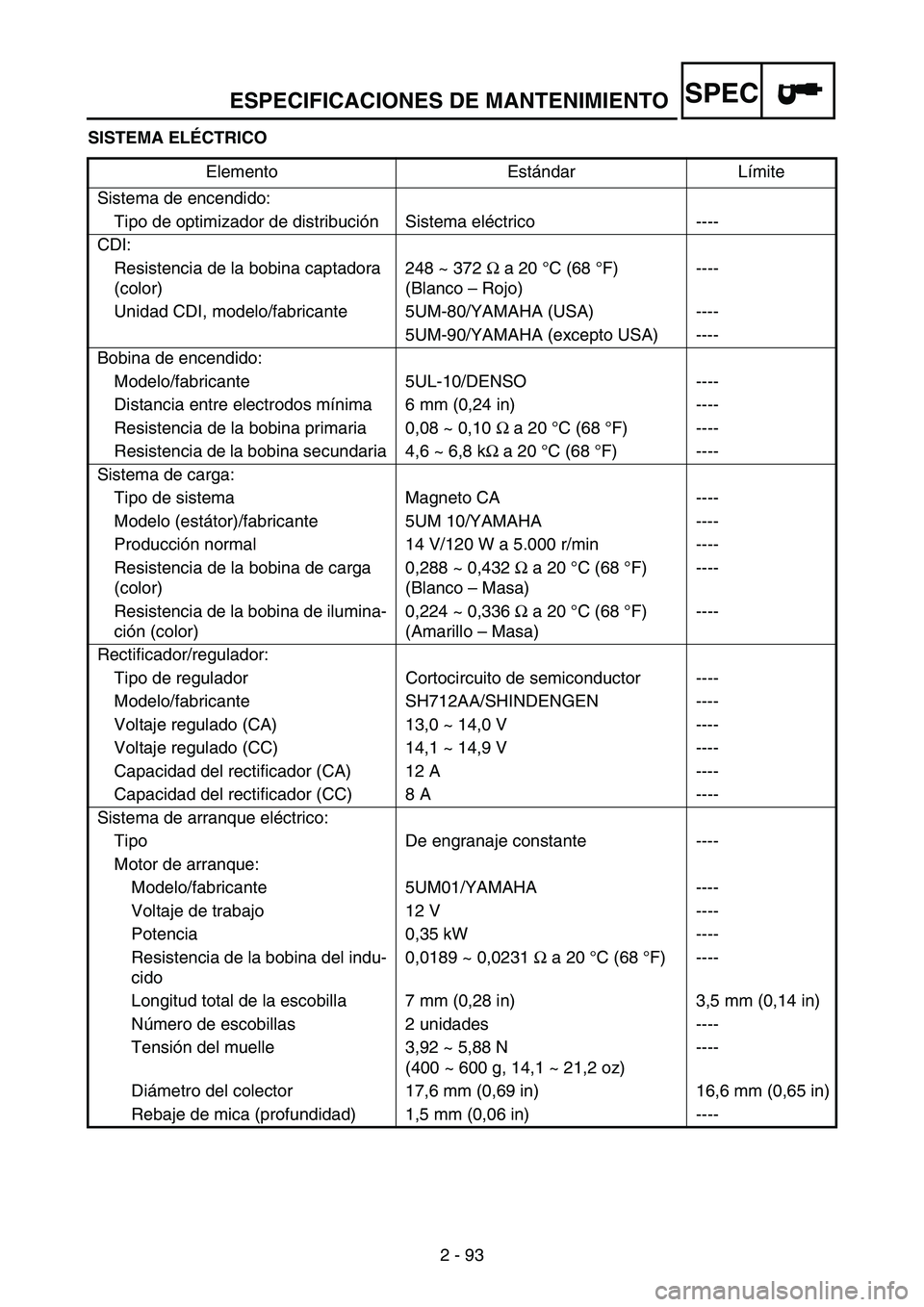

ESPECIFICACIONES DE MANTENIMIENTO
2 - 93
SPEC
SISTEMA ELÉCTRICO
Elemento Estándar Límite
Sistema de encendido:
Tipo de optimizador de distribución Sistema eléctrico ----
CDI:
Resistencia de la bobina captadora
(color)248 ~ 372 Ω a 20°C (68 °F)
(Blanco – Rojo)----
Unidad CDI, modelo/fabricante 5UM-80/YAMAHA (USA) ----
5UM-90/YAMAHA (excepto USA) ----
Bobina de encendido:
Modelo/fabricante 5UL-10/DENSO ----
Distancia entre electrodos mínima 6 mm (0,24 in) ----
Resistencia de la bobina primaria 0,08 ~ 0,10 Ω a 20 °C (68 °F) ----
Resistencia de la bobina secundaria 4,6 ~ 6,8 kΩ a 20 °C (68 °F) ----
Sistema de carga:
Tipo de sistema Magneto CA ----
Modelo (estátor)/fabricante 5UM 10/YAMAHA ----
Producción normal 14 V/120 W a 5.000 r/min ----
Resistencia de la bobina de carga
(color)0,288 ~ 0,432 Ω a 20 °C (68 °F)
(Blanco – Masa)----
Resistencia de la bobina de ilumina-
ción (color)0,224 ~ 0,336 Ω a 20 °C (68 °F)
(Amarillo – Masa)----
Rectificador/regulador:
Tipo de regulador Cortocircuito de semiconductor ----
Modelo/fabricante SH712AA/SHINDENGEN ----
Voltaje regulado (CA) 13,0 ~ 14,0 V ----
Voltaje regulado (CC) 14,1 ~ 14,9 V ----
Capacidad del rectificador (CA) 12 A ----
Capacidad del rectificador (CC) 8 A ----
Sistema de arranque eléctrico:
Tipo De engranaje constante ----
Motor de arranque:
Modelo/fabricante 5UM01/YAMAHA ----
Voltaje de trabajo 12 V ----
Potencia 0,35 kW ----
Resistencia de la bobina del indu-
cido0,0189 ~ 0,0231 Ω a 20 °C (68 °F) ----
Longitud total de la escobilla 7 mm (0,28 in) 3,5 mm (0,14 in)
Número de escobillas 2 unidades ----
Tensión del muelle 3,92 ~ 5,88 N
(400 ~ 600 g, 14,1 ~ 21,2 oz)----
Diámetro del colector 17,6 mm (0,69 in) 16,6 mm (0,65 in)
Rebaje de mica (profundidad) 1,5 mm (0,06 in) ----

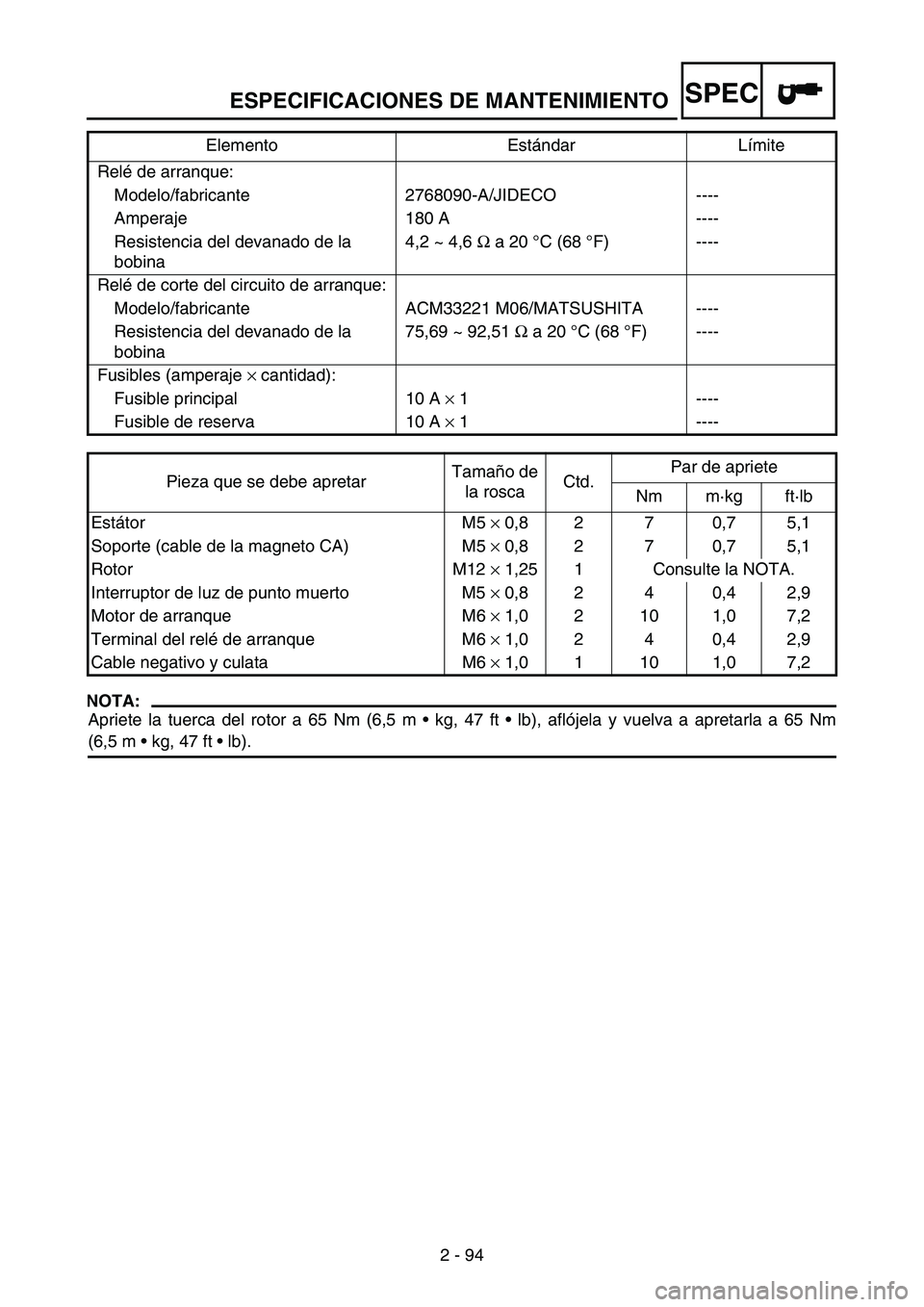

ESPECIFICACIONES DE MANTENIMIENTO
2 - 94
SPEC
NOTA:
Apriete la tuerca del rotor a 65 Nm (6,5 m  kg, 47 ft  lb), aflójela y vuelva a apretarla a 65 Nm
(6,5 m  kg, 47 ft  lb). Relé de arranque:
Modelo/fabricante 2768090-A/JIDECO ----
Amperaje 180 A ----
Resistencia del devanado de la
bobina4,2 ~ 4,6 Ω a 20 °C (68 °F) ----
Relé de corte del circuito de arranque:
Modelo/fabricante ACM33221 M06/MATSUSHITA ----
Resistencia del devanado de la
bobina75,69 ~ 92,51 Ω a 20 °C (68 °F) ----
Fusibles (amperaje × cantidad):
Fusible principal 10 A × 1 ----
Fusible de reserva 10 A × 1 ----
Pieza que se debe apretarTamaño de
la roscaCtd.Par de apriete
Nm m·kg ft·lb
Estátor M5 × 0,8 2 7 0,7 5,1
Soporte (cable de la magneto CA) M5 × 0,8 2 7 0,7 5,1
Rotor M12 × 1,25 1 Consulte la NOTA.
Interruptor de luz de punto muerto M5 × 0,8 2 4 0,4 2,9
Motor de arranque M6 × 1,0 2 10 1,0 7,2
Terminal del relé de arranque M6 × 1,0 2 4 0,4 2,9
Cable negativo y culata M6 × 1,0 1 10 1,0 7,2 Elemento Estándar Límite
